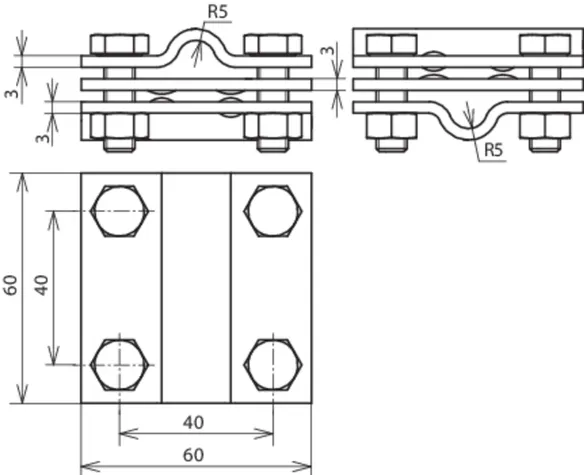

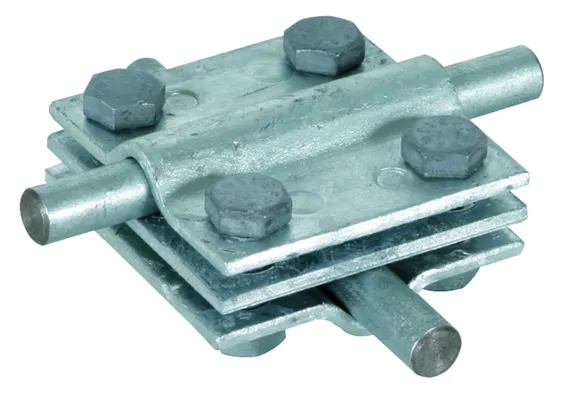

Part No. 319201 KS 8.10 8.10 FL30 ZP STTZN

GTIN 4013364024519, Customs tariff No. (EU): 85359000, Gross weight: 324.00 g, PU: 25.00 Pakkestørrelse

Images

Open PDF

Additional information

CAD files

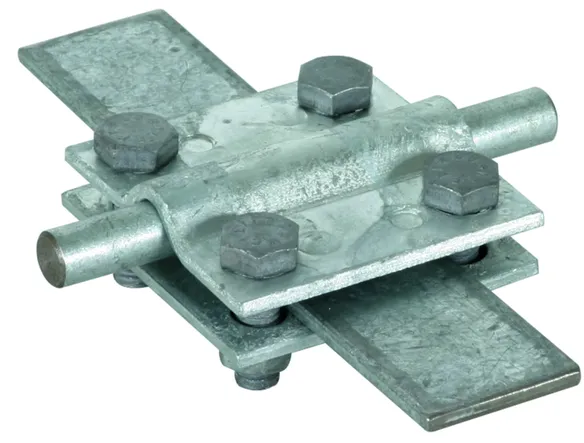

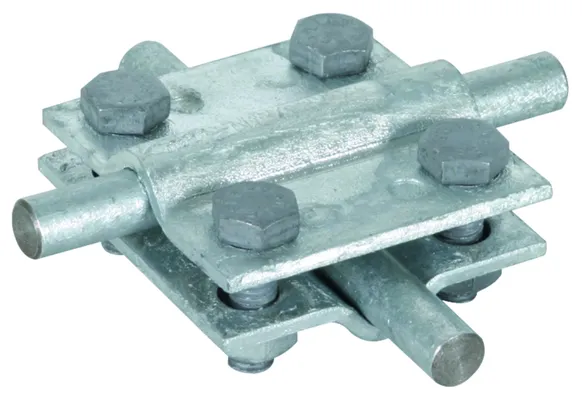

Krydsklemmer med mellemplade til rund- og fladledere St/tZn

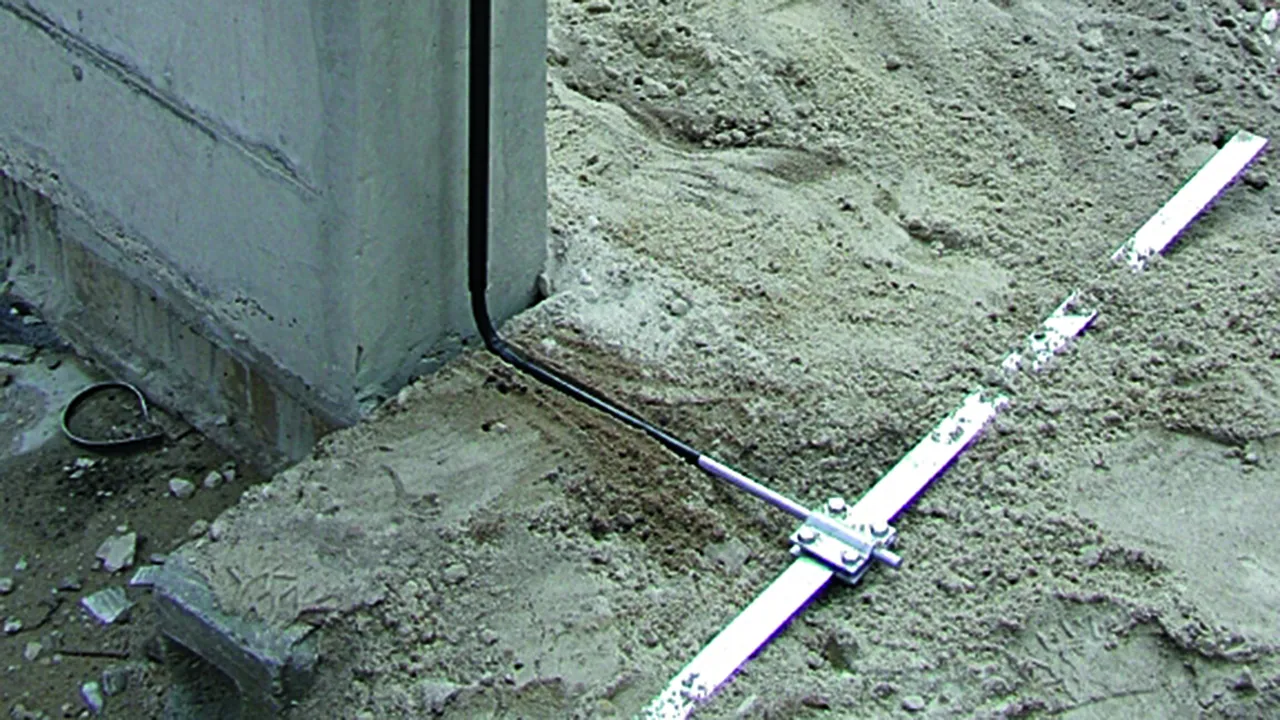

Krydsklemmer til forbindelser over og
under jord
til forbindelse af ledere
i kryds-, parallel- og T-forbindelse
Materiale (klemme): St/tZn
Klemmeområde (rund / rund): 8-10 / 8-10 mm
Klemmeområde (rund / flad): 8-10 / 30 mm
Klemmeområde (flad / flad): 30 / 30 mm
Materiale (skrue / møtrik): St/tZn
Mellemplade: Ja
Standard: DIN EN 62561-1

fabrikat: DEHN
Type: KS 8.10 8.10 FL30 ZP STTZN
artikelnr.: 319201
eller tilsvarende

Certificates

Technical data

Materiale (klemme)	St/tZn
Klemmeområde (rund / rund)	8-10 / 8-10 mm
Klemmeområde (rund / flad)	8-10 / 30 mm
Klemmeområde (flad / flad)	30 / 30 mm
Mål	60 x 60 x 3 mm
Standard	DIN EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C)	14 kA
*) For nøjagtig klassificering se prøvecertifikat.

Materiale (klemme)	St/tZn
Klemmeområde (rund / rund)	8-10 / 8-10 mm
Klemmeområde (rund / flad)	8-10 / 30 mm
Klemmeområde (flad / flad)	30 / 30 mm
Skrue	di M8 x 25 mm
Materiale (skrue / møtrik)	St/tZn
Mål	60 x 60 x 3 mm
Mellemplade	Ja
Lynstrømsbæreevne (10/350 µs)	= *⁾
Standard	DIN EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C)	14 kA
Zinklag efter DIN EN 1461	~50 µm
*) For nøjagtig klassificering se prøvecertifikat.

Product 319201 was added to Notepad.

Go to Notepad

Product 319201 was added to the cart.

Go to Web-Shop

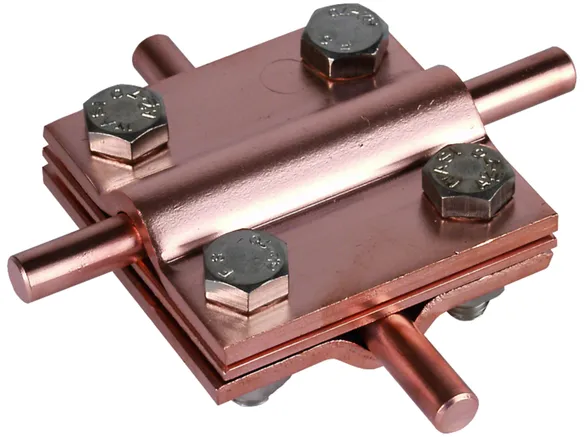

Part No. 319207 KS 8.10 8.10 FL30 ZP CU

GTIN 4013364020047, Customs tariff No. (EU): 85359000, Gross weight: 353.00 g, PU: 25.00 Pakkestørrelse

Images

Open PDF

Additional information

CAD files

Krydsklemmer med mellemplade til rund- og fladledere Cu
Krydsklemmer til forbindelser over og
under jord
til forbindelse af ledere
i kryds-, parallel- og T-forbindelse
Materiale (klemme): Cu
Klemmeområde (rund / rund): 8-10 / 8-10 mm
Klemmeområde (rund / flad): 8-10 / 30 mm
Klemmeområde (flad / flad): 30 / 30 mm
Materiale (skrue / møtrik): Rustfrit (V4A)
Materiale-nr.: 1.4571 / 1.4404 / 1.4401
Mellemplade: Ja
Standard: DIN EN 62561-1

fabrikat: DEHN
Type: KS 8.10 8.10 FL30 ZP CU
artikelnr.: 319207
eller tilsvarende

Certificates

Technical data

Materiale (klemme)	Cu
Klemmeområde (rund / rund)	8-10 / 8-10 mm
Klemmeområde (rund / flad)	8-10 / 30 mm
Klemmeområde (flad / flad)	30 / 30 mm
Klemmeområde (flertrådet / leder)	35-70 mm²
Mål	60 x 60 x 3 mm
Standard	DIN EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C)	29 kA
*) For nøjagtig klassificering se prøvecertifikat.

Materiale (klemme)	Cu
Klemmeområde (rund / rund)	8-10 / 8-10 mm
Klemmeområde (rund / flad)	8-10 / 30 mm
Klemmeområde (flad / flad)	30 / 30 mm
Klemmeområde (flertrådet / leder)	35-70 mm²
Skrue	di M8 x 25 mm
Materiale (skrue / møtrik)	Rustfrit (V4A)
Materiale-nr.	1.4571 / 1.4404 / 1.4401
Mål	60 x 60 x 3 mm
Mellemplade	Ja
Lynstrømsbæreevne (10/350 µs)	= *⁾
Standard	DIN EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C)	29 kA
*) For nøjagtig klassificering se prøvecertifikat.

Product 319207 was added to Notepad.

Go to Notepad

Product 319207 was added to the cart.

Go to Web-Shop

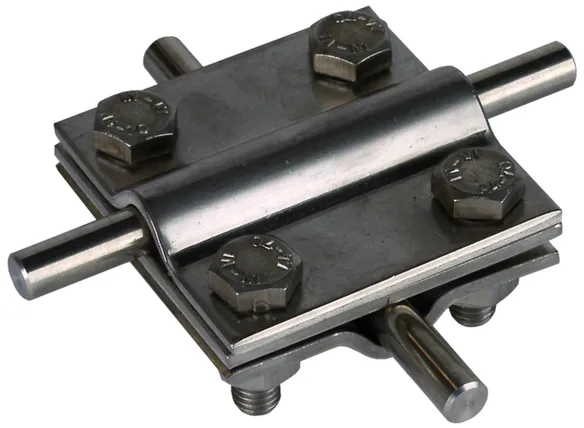

Part No. 319209 KS 8.10 8.10 FL30 ZP V4A

GTIN 4013364035980, Customs tariff No. (EU): 85359000, Gross weight: 316.90 g, PU: 25.00 Pakkestørrelse

Images

Open PDF

Additional information

CAD files

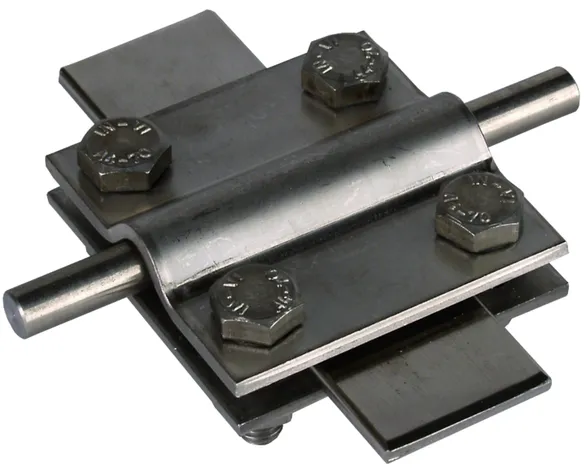

Krydsklemmer med mellemplade til rund- og fladledere NIRO (V4A)
Krydsklemmer til forbindelser over og
under jord
til forbindelse af ledere
i kryds-, parallel- og T-forbindelse

Materiale (klemme): Rustfrit (V4A)
Klemmeområde (rund / rund): 8-10 / 8-10 mm
Klemmeområde (rund / flad): 8-10 / 30 mm
Klemmeområde (flad / flad): 30 / 30 mm
Materiale (skrue / møtrik): Rustfrit (V4A)
Materiale-nr.: 1.4571 / 1.4404 / 1.4401
Mellemplade: Ja
Standard: DIN EN 62561-1

fabrikat: DEHN
Type: KS 8.10 8.10 FL30 ZP V4A
artikelnr.: 319209
eller tilsvarende

Certificates

Technical data

Materiale (klemme)	Rustfrit (V4A)
Klemmeområde (rund / rund)	8-10 / 8-10 mm
Klemmeområde (rund / flad)	8-10 / 30 mm
Klemmeområde (flad / flad)	30 / 30 mm
Klemmeområde (flertrådet / leder)	35-70 mm²
Mål	60 x 60 x 3 mm
Standard	DIN EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C)	7 kA
*) For nøjagtig klassificering se prøvecertifikat.

Materiale (klemme)	Rustfrit (V4A)
Klemmeområde (rund / rund)	8-10 / 8-10 mm
Klemmeområde (rund / flad)	8-10 / 30 mm
Klemmeområde (flad / flad)	30 / 30 mm
Klemmeområde (flertrådet / leder)	35-70 mm²
Skrue	di M8 x 25 mm
Materiale (skrue / møtrik)	Rustfrit (V4A)
Materiale-nr.	1.4571 / 1.4404 / 1.4401
Mål	60 x 60 x 3 mm
Mellemplade	Ja
Lynstrømsbæreevne (10/350 µs)	= *⁾
Standard	DIN EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C)	7 kA
*) For nøjagtig klassificering se prøvecertifikat.

Product 319209 was added to Notepad.

Go to Notepad

Product 319209 was added to the cart.

Go to Web-Shop

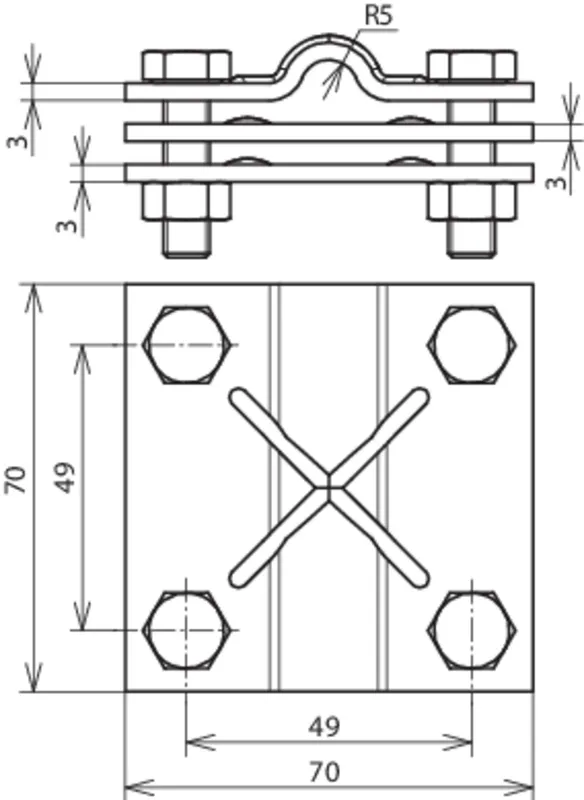

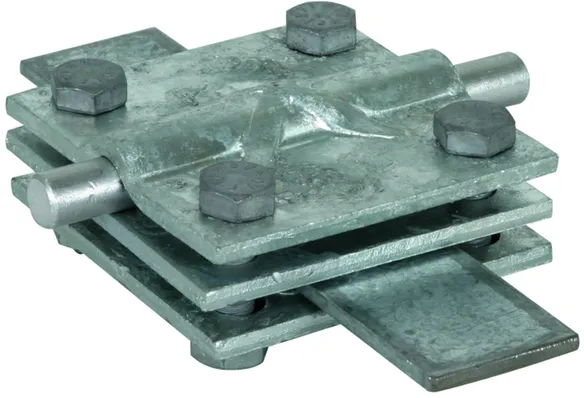

Part No. 321045 KS 8.10 FL40 STTZN

GTIN 4013364021518, Customs tariff No. (EU): 85359000, Gross weight: 417.80 g, PU: 25.00 Pakkestørrelse

Images

Open PDF

Additional information

CAD files

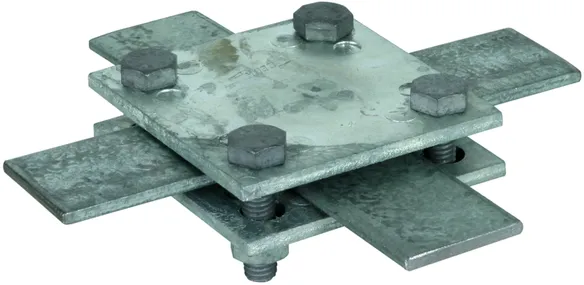

Krydsklemmer med mellemplade, til rund- og fladledere op til 40 mm
Krydsklemmer til forbindelser over og
under jord
til forbindelse af ledere
i kryds-, parallel- og T-forbindelse
Materiale (klemme): St/tZn
Klemmeområde (rund / flad): 8-10 / 30-40 mm
Klemmeområde (flad / flad): 30-40 / 30-40 mm
Materiale (skrue / møtrik): St/tZn
Mellemplade: Ja
Standard: DIN EN 62561-1

fabrikat: DEHN
Type: KS 8.10 FL40 STTZN
artikelnr.: 321045
eller tilsvarende

Certificates

Technical data

Materiale (klemme)	St/tZn
Klemmeområde (rund / flad)	8-10 / 30-40 mm
Klemmeområde (flad / flad)	30-40 / 30-40 mm
Mål	70 x 70 x 3 mm
Standard	DIN EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C)	12,6 kA
*) For nøjagtig klassificering se prøvecertifikat.

Materiale (klemme)	St/tZn
Klemmeområde (rund / flad)	8-10 / 30-40 mm
Klemmeområde (flad / flad)	30-40 / 30-40 mm
Skrue	di M8 x 30 mm
Materiale (skrue / møtrik)	St/tZn
Mål	70 x 70 x 3 mm
Mellemplade	Ja
Lynstrømsbæreevne (10/350 µs)	= *⁾
Standard	DIN EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C)	12,6 kA
Zinklag efter DIN EN 1461	~50 µm
*) For nøjagtig klassificering se prøvecertifikat.

Product 321045 was added to Notepad.

Go to Notepad

Product 321045 was added to the cart.

Go to Web-Shop

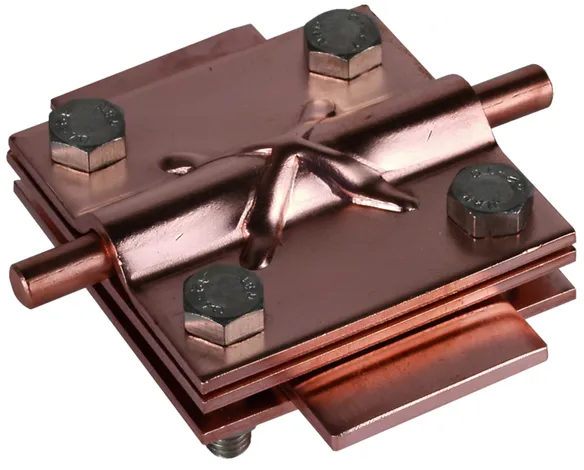

Part No. 321047 KS 8.10 FL40 CU

GTIN 4013364021525, Customs tariff No. (EU): 85359000, Gross weight: 457.80 g, PU: 25.00 Pakkestørrelse

Images

Open PDF

Additional information

CAD files

Krydsklemmer med mellemplade, til rund- og fladledere op til 40 mm
Krydsklemmer til forbindelser over og
under jord
til forbindelse af ledere
i kryds-, parallel- og T-forbindelse
Materiale (klemme): Cu
Klemmeområde (rund / flad): 8-10 / 30-40 mm
Klemmeområde (flad / flad): 30-40 / 30-40 mm
Materiale (skrue / møtrik): Rustfrit (V4A)
Materiale-nr.: 1.4571 / 1.4404 / 1.4401
Mellemplade: Ja
Standard: DIN EN 62561-1

fabrikat: DEHN
Type: KS 8.10 FL40 CU
artikelnr.: 321047
eller tilsvarende

Certificates

Technical data

Materiale (klemme)	Cu
Klemmeområde (rund / flad)	8-10 / 30-40 mm
Klemmeområde (flad / flad)	30-40 / 30-40 mm
Klemmeområde (flertrådet / leder)	35-120 mm²
Mål	70 x 70 x 3 mm
Standard	DIN EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C)	35,1 kA
*) For nøjagtig klassificering se prøvecertifikat.

Materiale (klemme)	Cu
Klemmeområde (rund / flad)	8-10 / 30-40 mm
Klemmeområde (flad / flad)	30-40 / 30-40 mm
Klemmeområde (flertrådet / leder)	35-120 mm²
Skrue	di M8 x 30 mm
Materiale (skrue / møtrik)	Rustfrit (V4A)
Materiale-nr.	1.4571 / 1.4404 / 1.4401
Mål	70 x 70 x 3 mm
Mellemplade	Ja
Lynstrømsbæreevne (10/350 µs)	= *⁾
Standard	DIN EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C)	35,1 kA
*) For nøjagtig klassificering se prøvecertifikat.

Product 321047 was added to Notepad.

Go to Notepad

Product 321047 was added to the cart.

Go to Web-Shop

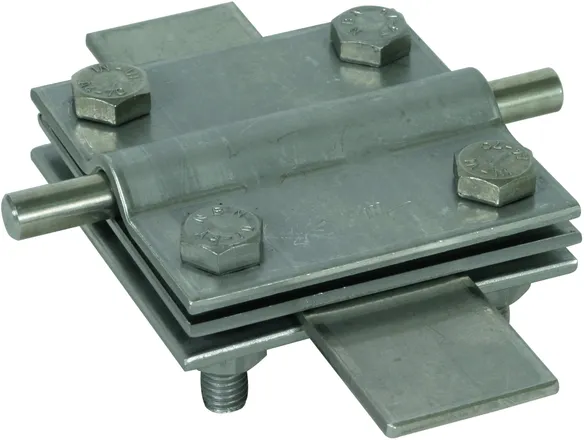

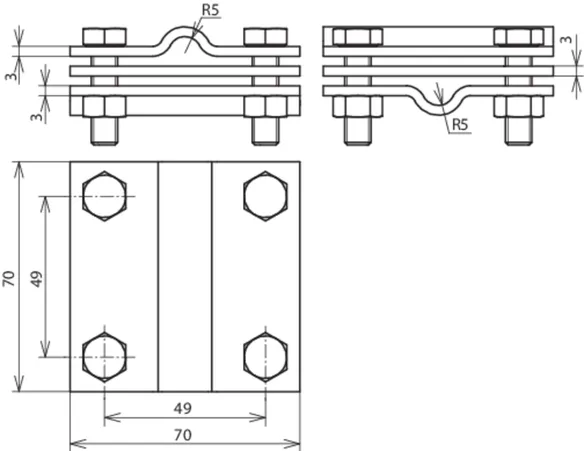

Part No. 319229 KS 7.10 7.10 FL40 ZP V4A

GTIN 4013364108752, Customs tariff No. (EU): 85359000, Gross weight: 413.80 g, PU: 25.00 Pakkestørrelse

Images

Open PDF

Additional information

CAD files

Krydsklemmer med mellemplade til to rund- og fladledere op til 40 mm
Krydsklemmer til forbindelser over og
under jord
til forbindelse af ledere
i kryds-, parallel- og T-forbindelse
med mellemplade til
Rd og Fl op til 40 mm
Materiale (klemme): Rustfrit (V4A)
Klemmeområde (rund / rund): 7-10 / 7-10 mm
Klemmeområde (rund / flad): 7-10 / 30-40 mm
Klemmeområde (flad / flad): 30-40 / 30-40 mm
Materiale (skrue / møtrik): Rustfrit (V4A)
Materiale-nr.: 1.4571 / 1.4404 / 1.4401
Mellemplade: Ja
Standard: DIN EN 62561-1

fabrikat: DEHN
Type: KS 7.10 7.10 FL40 ZP V4A
artikelnr.: 319229
eller tilsvarende

Certificates

Technical data

Materiale (klemme)	Rustfrit (V4A)
Klemmeområde (rund / rund)	7-10 / 7-10 mm
Klemmeområde (rund / flad)	7-10 / 30-40 mm
Klemmeområde (flad / flad)	30-40 / 30-40 mm
Klemmeområde (flertrådet / leder)	35-95 mm²
Mål	70 x 70 x 3 mm
Standard	DIN EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C)	5,0 kA
*) For nøjagtig klassificering se prøvecertifikat.

Materiale (klemme)	Rustfrit (V4A)
Klemmeområde (rund / rund)	7-10 / 7-10 mm
Klemmeområde (rund / flad)	7-10 / 30-40 mm
Klemmeområde (flad / flad)	30-40 / 30-40 mm
Klemmeområde (flertrådet / leder)	35-95 mm²
Skrue	di M8 x 30 mm
Materiale (skrue / møtrik)	Rustfrit (V4A)
Materiale-nr.	1.4571 / 1.4404 / 1.4401
Mål	70 x 70 x 3 mm
Mellemplade	Ja
Lynstrømsbæreevne (10/350 µs)	= *⁾
Standard	DIN EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C)	5,0 kA
*) For nøjagtig klassificering se prøvecertifikat.

Product 319229 was added to Notepad.

Go to Notepad

Product 319229 was added to the cart.

Go to Web-Shop

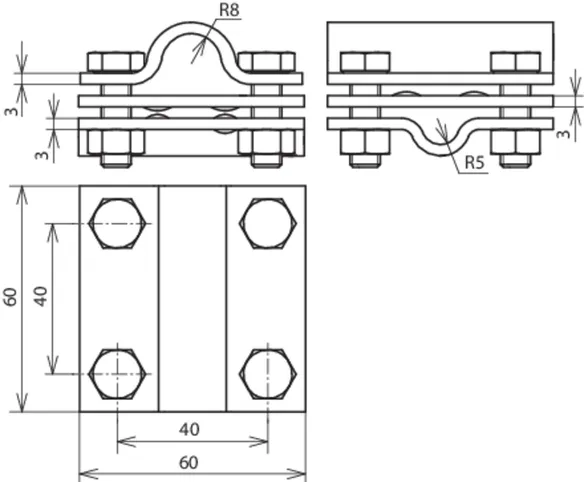

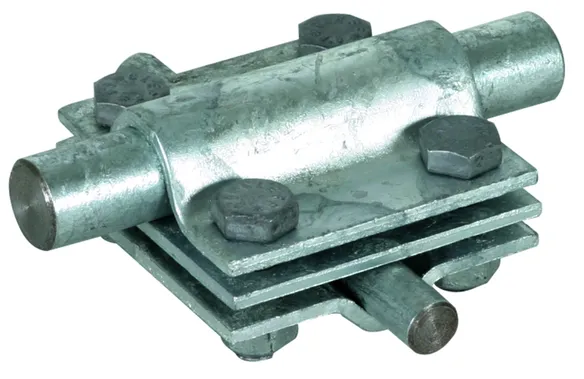

Part No. 319202 KS 8.10 16 FL30 ZP STTZN

GTIN 4013364024526, Customs tariff No. (EU): 85359000, Gross weight: 337.80 g, PU: 25.00 Pakkestørrelse

Images

Open PDF

Additional information

CAD files

Krydsklemmer med mellemplade til jordindføringer/indfangerstænger
Krydsklemmer til forbindelser over og
under jord
til forbindelse af ledere
i kryds-, parallel- og T-forbindelse
med jordindførings- eller indfangerstænger
Materiale (klemme): St/tZn
Klemmeområde (rund / rund): 16 / 8-10 mm
Klemmeområde (rund / flad): 16 / 30 mm
Materiale (skrue / møtrik): St/tZn
Mellemplade: Ja
Standard: DIN EN 62561-1

fabrikat: DEHN
Type: KS 8.10 16 FL30 ZP STTZN
artikelnr.: 319202
eller tilsvarende

Certificates

Technical data

Materiale (klemme)	St/tZn
Klemmeområde (rund / rund)	16 / 8-10 mm
Klemmeområde (rund / flad)	16 / 30 mm
Mål	60 x 60 x 3 mm
Standard	DIN EN 62561-1
*) For nøjagtig klassificering se prøvecertifikat.

Materiale (klemme)	St/tZn
Klemmeområde (rund / rund)	16 / 8-10 mm
Klemmeområde (rund / flad)	16 / 30 mm
Skrue	di M8 x 25 mm
Materiale (skrue / møtrik)	St/tZn
Mål	60 x 60 x 3 mm
Mellemplade	Ja
Lynstrømsbæreevne (10/350 µs)	= *⁾
Standard	DIN EN 62561-1
Zinklag efter DIN EN 1461	~50 µm
*) For nøjagtig klassificering se prøvecertifikat.

Product 319202 was added to Notepad.

Go to Notepad

Product 319202 was added to the cart.

Go to Web-Shop

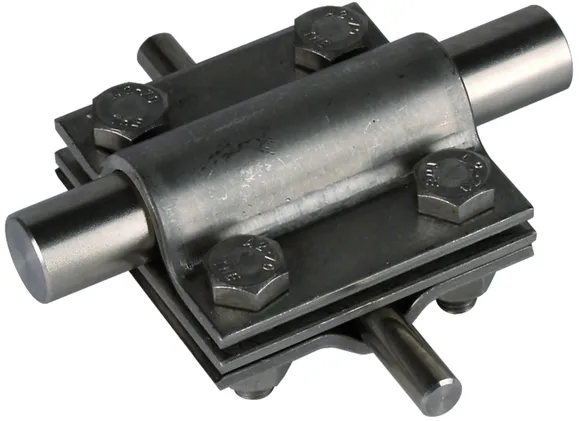

Part No. 319219 KS 8.10 16 FL30 ZP V4A

GTIN 4013364069916, Customs tariff No. (EU): 85359000, Gross weight: 323.90 g, PU: 25.00 Pakkestørrelse

Images

Open PDF

Additional information

CAD files

Krydsklemmer med mellemplade til jordindføringer/indfangerstænger
Krydsklemmer til forbindelser over og
under jord
til forbindelse af ledere
i kryds-, parallel- og T-forbindelse
med jordindførings- eller indfangerstænger
Materiale (klemme): Rustfrit (V4A)
Klemmeområde (rund / rund): 16 / 8-10 mm
Klemmeområde (rund / flad): 16 / 30 mm
Materiale (skrue / møtrik): Rustfrit (V4A)
Materiale-nr.: 1.4571 / 1.4404 / 1.4401
Mellemplade: Ja
Standard: DIN EN 62561-1

fabrikat: DEHN
Type: KS 8.10 16 FL30 ZP V4A
artikelnr.: 319219
eller tilsvarende

Certificates

Technical data

Materiale (klemme)	Rustfrit (V4A)
Klemmeområde (rund / rund)	16 / 8-10 mm
Klemmeområde (rund / flad)	16 / 30 mm
Klemmeområde (flertrådet / leder)	35-120 mm²
Mål	60 x 60 x 3 mm
Standard	DIN EN 62561-1
*) For nøjagtig klassificering se prøvecertifikat.

Materiale (klemme)	Rustfrit (V4A)
Klemmeområde (rund / rund)	16 / 8-10 mm
Klemmeområde (rund / flad)	16 / 30 mm
Klemmeområde (flertrådet / leder)	35-120 mm²
Skrue	di M8 x 25 mm
Materiale (skrue / møtrik)	Rustfrit (V4A)
Materiale-nr.	1.4571 / 1.4404 / 1.4401
Mål	60 x 60 x 3 mm
Mellemplade	Ja
Lynstrømsbæreevne (10/350 µs)	= *⁾
Standard	DIN EN 62561-1
*) For nøjagtig klassificering se prøvecertifikat.

Product 319219 was added to Notepad.

Go to Notepad

Product 319219 was added to the cart.

Go to Web-Shop

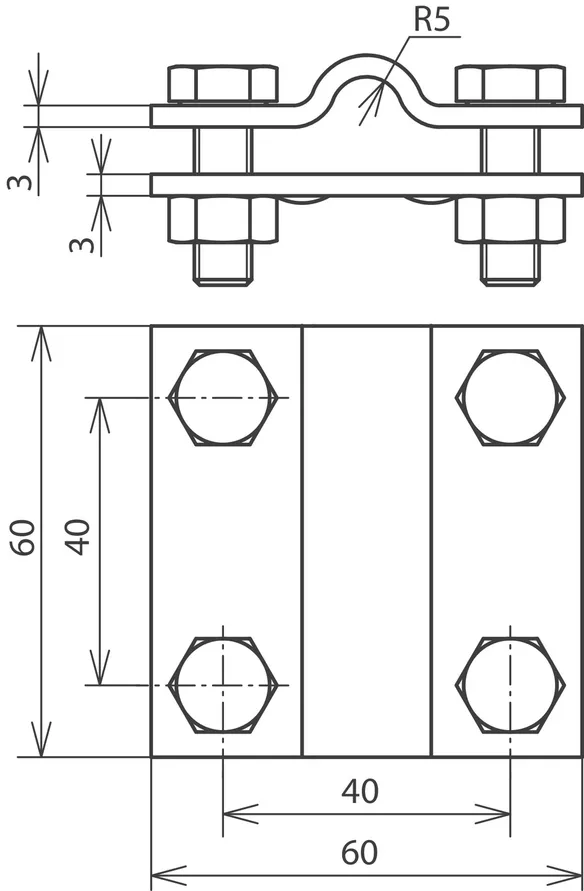

Part No. 318201 KS 8.10 FL30 STTZN

GTIN 4013364021464, Customs tariff No. (EU): 85359000, Gross weight: 238.00 g, PU: 25.00 Pakkestørrelse

Images

Open PDF

Additional information

CAD files

Krydsklemmer uden mellemplade til rund- og fladledere St/tZn
Krydsklemmer til forbindelser over og
under jord
til forbindelse af ledere
i kryds-, parallel- og T-forbindelse
Materiale (klemme): St/tZn
Klemmeområde (rund / flad): 8-10 / 30 mm
Klemmeområde (flad / flad): 30 / 30 mm
Materiale (skrue / møtrik): St/tZn
Standard: DIN EN 62561-1

fabrikat: DEHN
Type: KS 8.10 FL30 STTZN
artikelnr.: 318201
eller tilsvarende

Certificates

Technical data

Materiale (klemme)	St/tZn
Klemmeområde (rund / flad)	8-10 / 30 mm
Klemmeområde (flad / flad)	30 / 30 mm
Mål	60 x 60 x 3 mm
Standard	DIN EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C)	14 kA
*) For nøjagtig klassificering se prøvecertifikat.

Materiale (klemme)	St/tZn
Klemmeområde (rund / flad)	8-10 / 30 mm
Klemmeområde (flad / flad)	30 / 30 mm
Skrue	di M8 x 25 mm
Materiale (skrue / møtrik)	St/tZn
Mål	60 x 60 x 3 mm
Lynstrømsbæreevne (10/350 µs)	= *⁾
Standard	DIN EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C)	14 kA
Zinklag efter DIN EN 1461	~50 µm
*) For nøjagtig klassificering se prøvecertifikat.

Product 318201 was added to Notepad.

Go to Notepad

Product 318201 was added to the cart.

Go to Web-Shop

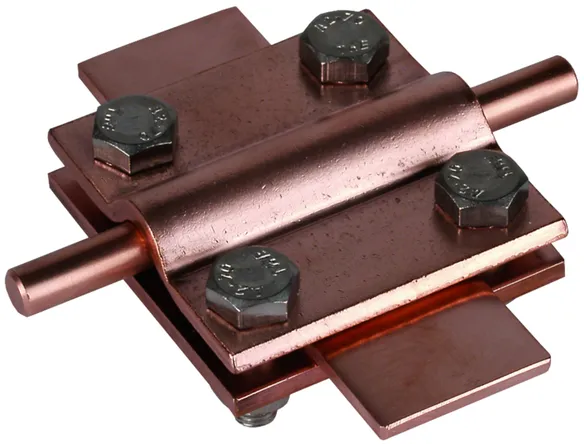

Part No. 318207 KS 8.10 FL30 CU

GTIN 4013364021488, Customs tariff No. (EU): 85359000, Gross weight: 257.00 g, PU: 1.00 Pakkestørrelse

Images

Open PDF

Additional information

CAD files

Krydsklemmer uden mellemplade til rund- og fladledere Cu
Krydsklemmer til forbindelser over og
under jord
til forbindelse af ledere
i kryds-, parallel- og T-forbindelse
Materiale (klemme): Cu
Klemmeområde (rund / flad): 8-10 / 30 mm
Klemmeområde (flad / flad): 30 / 30 mm
Materiale (skrue / møtrik): Rustfrit (V4A)
Materiale-nr.: 1.4571 / 1.4404 / 1.4401
Standard: DIN EN 62561-1

fabrikat: DEHN
Type: KS 8.10 FL30 CU
artikelnr.: 318207
eller tilsvarende

Certificates

Technical data

Materiale (klemme)	Cu
Klemmeområde (rund / flad)	8-10 / 30 mm
Klemmeområde (flad / flad)	30 / 30 mm
Klemmeområde (flertrådet / leder)	35-120 mm²
Mål	60 x 60 x 3 mm
Standard	DIN EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C)	29 kA
*) For nøjagtig klassificering se prøvecertifikat.

Materiale (klemme)	Cu
Klemmeområde (rund / flad)	8-10 / 30 mm
Klemmeområde (flad / flad)	30 / 30 mm
Klemmeområde (flertrådet / leder)	35-120 mm²
Skrue	di M8 x 25 mm
Materiale (skrue / møtrik)	Rustfrit (V4A)
Materiale-nr.	1.4571 / 1.4404 / 1.4401
Mål	60 x 60 x 3 mm
Lynstrømsbæreevne (10/350 µs)	= *⁾
Standard	DIN EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C)	29 kA
*) For nøjagtig klassificering se prøvecertifikat.

Product 318207 was added to Notepad.

Go to Notepad

Product 318207 was added to the cart.

Go to Web-Shop

Part No. 318209 KS 8.10 FL30 V4A

GTIN 4013364035973, Customs tariff No. (EU): 85359000, Gross weight: 249.40 g, PU: 25.00 Pakkestørrelse

Images

Open PDF

Additional information

CAD files

Krydsklemmer uden mellemplade til rund- og fladledere NIRO (V4A)
Krydsklemmer til forbindelser over og
under jord
til forbindelse af ledere
i kryds-, parallel- og T-forbindelse
Materiale (klemme): Rustfrit (V4A)
Klemmeområde (rund / flad): 8-10 / 30 mm
Klemmeområde (flad / flad): 30 / 30 mm
Materiale (skrue / møtrik): Rustfrit (V4A)
Materiale-nr.: 1.4571 / 1.4404 / 1.4401
Standard: DIN EN 62561-1

fabrikat: DEHN
Type: KS 8.10 FL30 V4A
artikelnr.: 318209
eller tilsvarende

Certificates

Technical data

Materiale (klemme)	Rustfrit (V4A)
Klemmeområde (rund / flad)	8-10 / 30 mm
Klemmeområde (flad / flad)	30 / 30 mm
Klemmeområde (flertrådet / leder)	35-120 mm²
Mål	60 x 60 x 3 mm
Standard	DIN EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C)	7,4 kA
*) For nøjagtig klassificering se prøvecertifikat.

Materiale (klemme)	Rustfrit (V4A)
Klemmeområde (rund / flad)	8-10 / 30 mm
Klemmeområde (flad / flad)	30 / 30 mm
Klemmeområde (flertrådet / leder)	35-120 mm²
Skrue	di M8 x 25 mm
Materiale (skrue / møtrik)	Rustfrit (V4A)
Materiale-nr.	1.4571 / 1.4404 / 1.4401
Mål	60 x 60 x 3 mm
Lynstrømsbæreevne (10/350 µs)	= *⁾
Standard	DIN EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C)	7,4 kA
*) For nøjagtig klassificering se prøvecertifikat.

Product 318209 was added to Notepad.

Go to Notepad

Product 318209 was added to the cart.

Go to Web-Shop

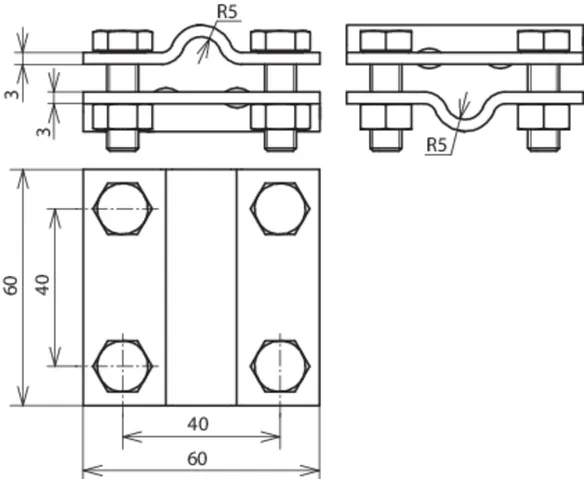

Part No. 318251 KS 8.10 8.10 FL30 STTZN

GTIN 4013364046559, Customs tariff No. (EU): 85359000, Gross weight: 245.00 g, PU: 25.00 Pakkestørrelse

Images

Open PDF

Additional information

CAD files

Krydsklemmer uden mellemplade til to rund- og fladledere St/tZn
Krydsklemmer til forbindelser over og
under jord
til forbindelse af ledere
i kryds-, parallel- og T-forbindelse
Materiale (klemme): St/tZn
Klemmeområde (rund / rund): 8-10 / 8-10 mm
Klemmeområde (rund / flad): 8-10 / 30 mm
Klemmeområde (flad / flad): 30 / 30 mm
Materiale (skrue / møtrik): St/tZn
Standard: DIN EN 62561-1

fabrikat: DEHN
Type: KS 8.10 8.10 FL30 STTZN
artikelnr.: 318251
eller tilsvarende

Certificates

Technical data

Materiale (klemme)	St/tZn
Klemmeområde (rund / rund)	8-10 / 8-10 mm
Klemmeområde (rund / flad)	8-10 / 30 mm
Klemmeområde (flad / flad)	30 / 30 mm
Mål	60 x 60 x 3 mm
Standard	DIN EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C)	14 kA
*) For nøjagtig klassificering se prøvecertifikat.

Materiale (klemme)	St/tZn
Klemmeområde (rund / rund)	8-10 / 8-10 mm
Klemmeområde (rund / flad)	8-10 / 30 mm
Klemmeområde (flad / flad)	30 / 30 mm
Skrue	di M8 x 25 mm
Materiale (skrue / møtrik)	St/tZn
Mål	60 x 60 x 3 mm
Lynstrømsbæreevne (10/350 µs)	= *⁾
Standard	DIN EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C)	14 kA
Zinklag efter DIN EN 1461	~50 µm
*) For nøjagtig klassificering se prøvecertifikat.

Product 318251 was added to Notepad.

Go to Notepad

Product 318251 was added to the cart.

Go to Web-Shop

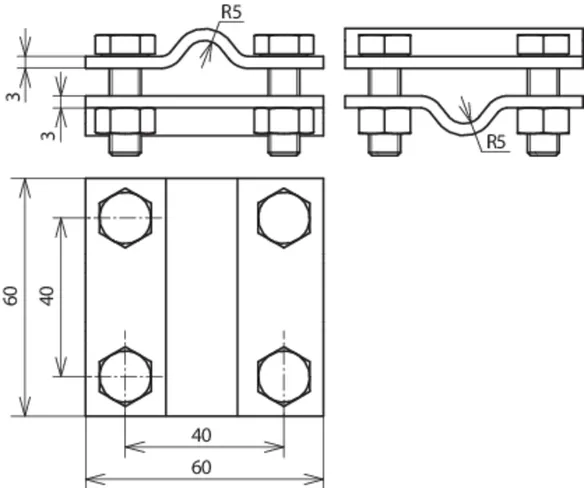

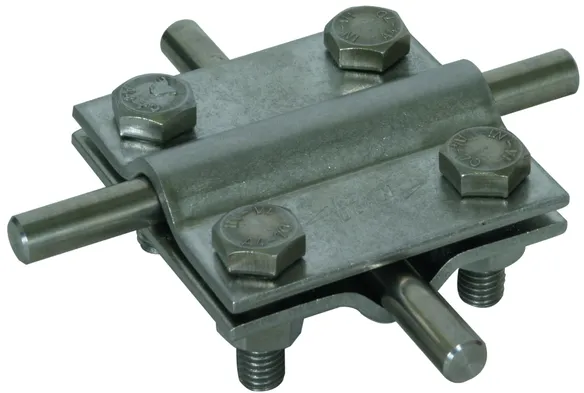

Part No. 318219 KS 8.10 8.10 FL30 V4A

GTIN 4013364129320, Customs tariff No. (EU): 85359000, Gross weight: 239.00 g, PU: 25.00 Pakkestørrelse

Images

Open PDF

Additional information

CAD files

Krydsklemmer uden mellemplade til to rund- og fladledere NIRO
Krydsklemmer til forbindelser over og
under jord
til forbindelse af ledere
i kryds-, parallel- og T-forbindelse
Materiale (klemme): Rustfrit (V4A)
Klemmeområde (rund / rund): 8-10 / 8-10 mm
Klemmeområde (rund / flad): 8-10 / 30 mm
Klemmeområde (flad / flad): 30 / 30 mm
Materiale (skrue / møtrik): Rustfrit (V4A)
Materiale-nr.: 1.4571 / 1.4404 / 1.4401
Standard: DIN EN 62561-1

fabrikat: DEHN
Type: KS 8.10 8.10 FL30 V4A
artikelnr.: 318219
eller tilsvarende

Certificates

Technical data

Materiale (klemme)	Rustfrit (V4A)
Klemmeområde (rund / rund)	8-10 / 8-10 mm
Klemmeområde (rund / flad)	8-10 / 30 mm
Klemmeområde (flad / flad)	30 / 30 mm
Klemmeområde (flertrådet / leder)	35-120 mm²
Mål	60 x 60 x 3 mm
Standard	DIN EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C)	7,4 kA
*) For nøjagtig klassificering se prøvecertifikat.

Materiale (klemme)	Rustfrit (V4A)
Klemmeområde (rund / rund)	8-10 / 8-10 mm
Klemmeområde (rund / flad)	8-10 / 30 mm
Klemmeområde (flad / flad)	30 / 30 mm
Klemmeområde (flertrådet / leder)	35-120 mm²
Skrue	di M8 x 25 mm
Materiale (skrue / møtrik)	Rustfrit (V4A)
Materiale-nr.	1.4571 / 1.4404 / 1.4401
Mål	60 x 60 x 3 mm
Lynstrømsbæreevne (10/350 µs)	= *⁾
Standard	DIN EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C)	7,4 kA
*) For nøjagtig klassificering se prøvecertifikat.

Product 318219 was added to Notepad.

Go to Notepad

Product 318219 was added to the cart.

Go to Web-Shop

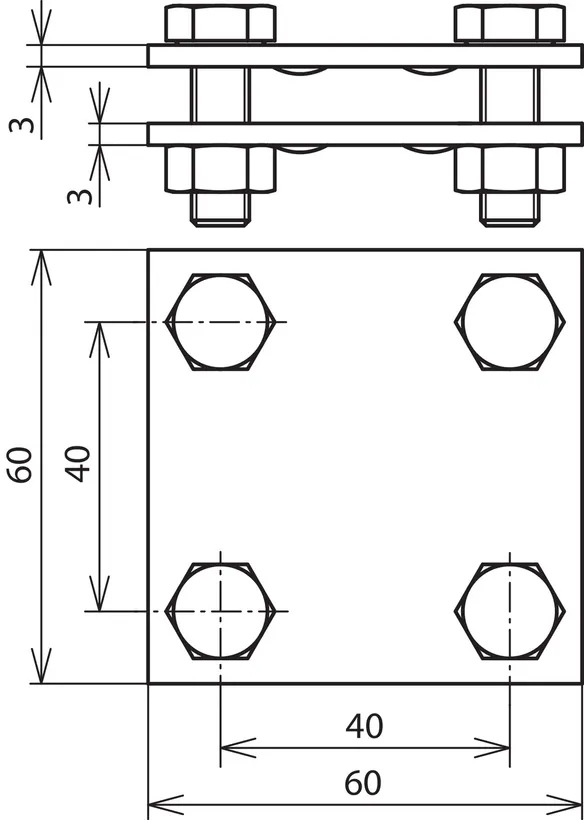

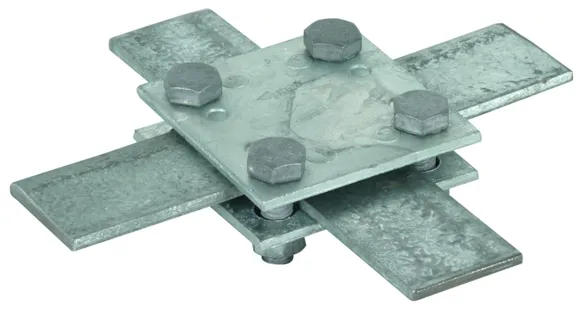

Part No. 318033 KS FL30 STTZN

GTIN 4013364021471, Customs tariff No. (EU): 85359000, Gross weight: 240.00 g, PU: 25.00 Pakkestørrelse

Images

Open PDF

Additional information

CAD files

Krydsklemmer uden mellemplade til to fladledere St/tZn
Krydsklemmer til forbindelser over og
under jord
til forbindelse af ledere
i kryds-, parallel- og T-forbindelse
Materiale (klemme): St/tZn
Klemmeområde (flad / flad): 30 / 30 mm
Materiale (skrue / møtrik): St/tZn
Standard: DIN EN 62561-1

fabrikat: DEHN
Type: KS FL30 STTZN
artikelnr.: 318033
eller tilsvarende

Certificates

Technical data

Materiale (klemme)	St/tZn
Klemmeområde (flad / flad)	30 / 30 mm
Mål	60 x 60 x 3 mm
Standard	DIN EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C)	8,4 kA
*) For nøjagtig klassificering se prøvecertifikat.

Materiale (klemme)	St/tZn
Klemmeområde (flad / flad)	30 / 30 mm
Skrue	di M8 x 25 mm
Materiale (skrue / møtrik)	St/tZn
Mål	60 x 60 x 3 mm
Lynstrømsbæreevne (10/350 µs)	= *⁾
Standard	DIN EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C)	8,4 kA
Zinklag efter DIN EN 1461	~50 µm
*) For nøjagtig klassificering se prøvecertifikat.

Product 318033 was added to Notepad.

Go to Notepad

Product 318033 was added to the cart.

Go to Web-Shop

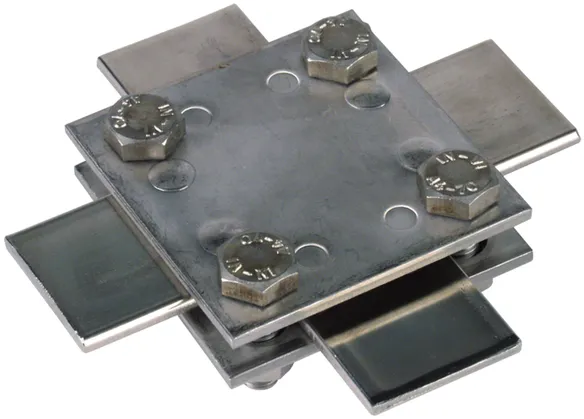

Part No. 318233 KS FL30 V4A

GTIN 4013364096646, Customs tariff No. (EU): 85359000, Gross weight: 229.30 g, PU: 25.00 Pakkestørrelse

Images

Open PDF

Additional information

CAD files

Krydsklemmer uden mellemplade til to fladledere NIRO (V4A)
Krydsklemmer til forbindelser over og
under jord
til forbindelse af ledere
i kryds-, parallel- og T-forbindelse
Materiale (klemme): Rustfrit (V4A)
Klemmeområde (flad / flad): 30 / 30 mm
Materiale (skrue / møtrik): Rustfrit (V4A)
Materiale-nr.: 1.4571 / 1.4404 / 1.4401
Standard: DIN EN 62561-1

fabrikat: DEHN
Type: KS FL30 V4A
artikelnr.: 318233
eller tilsvarende

Certificates

Technical data

Materiale (klemme)	Rustfrit (V4A)
Klemmeområde (flad / flad)	30 / 30 mm
Mål	60 x 60 x 3 mm
Standard	DIN EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C)	7,0 kA
*) For nøjagtig klassificering se prøvecertifikat.

Materiale (klemme)	Rustfrit (V4A)
Klemmeområde (flad / flad)	30 / 30 mm
Skrue	di M8 x 25 mm
Materiale (skrue / møtrik)	Rustfrit (V4A)
Materiale-nr.	1.4571 / 1.4404 / 1.4401
Mål	60 x 60 x 3 mm
Lynstrømsbæreevne (10/350 µs)	= *⁾
Standard	DIN EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C)	7,0 kA
*) For nøjagtig klassificering se prøvecertifikat.

Product 318233 was added to Notepad.

Go to Notepad

Product 318233 was added to the cart.

Go to Web-Shop

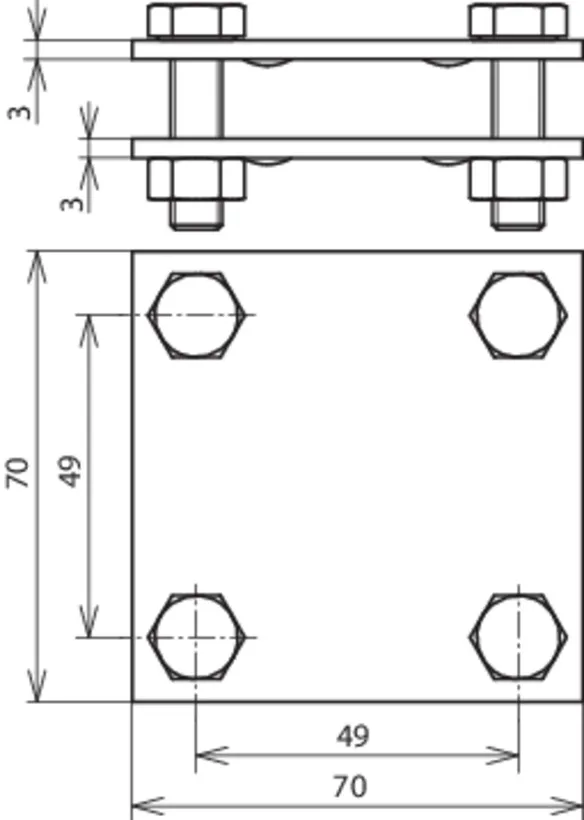

Part No. 320044 KS FL40 STTZN

GTIN 4013364021501, Customs tariff No. (EU): 85359000, Gross weight: 305.80 g, PU: 25.00 Pakkestørrelse

Images

Open PDF

Additional information

Krydsklemmer uden mellemplade til to fladledere op til 40 mm St/tZn
Krydsklemmer til forbindelser over og
under jord
til forbindelse af ledere
i kryds-, parallel- og T-forbindelse
Materiale (klemme): St/tZn
Klemmeområde (flad / flad): 30-40 / 30-40 mm
Materiale (skrue / møtrik): St/tZn
Standard: DIN EN 62561-1

fabrikat: DEHN
Type: KS FL40 STTZN
artikelnr.: 320044
eller tilsvarende

Certificates

Technical data

Materiale (klemme)	St/tZn
Klemmeområde (flad / flad)	30-40 / 30-40 mm
Mål	70 x 70 x 3 mm
Standard	DIN EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C)	12,6 kA
*) For nøjagtig klassificering se prøvecertifikat.

Materiale (klemme)	St/tZn
Klemmeområde (flad / flad)	30-40 / 30-40 mm
Skrue	di M8 x 30 mm
Materiale (skrue / møtrik)	St/tZn
Mål	70 x 70 x 3 mm
Lynstrømsbæreevne (10/350 µs)	= *⁾
Standard	DIN EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C)	12,6 kA
Zinklag efter DIN EN 1461	~50 µm
*) For nøjagtig klassificering se prøvecertifikat.

Product 320044 was added to Notepad.

Go to Notepad

Product 320044 was added to the cart.

Go to Web-Shop

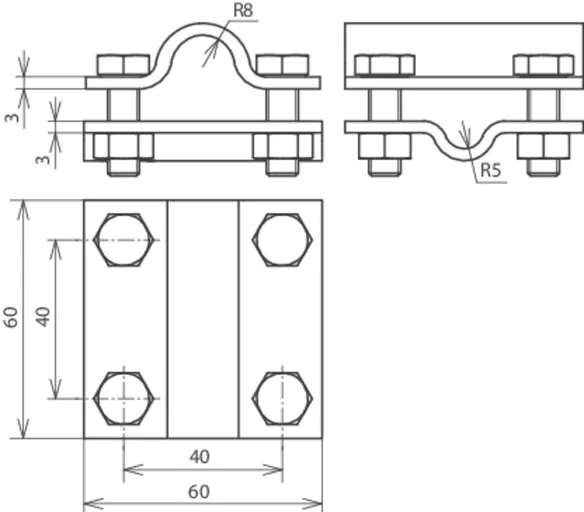

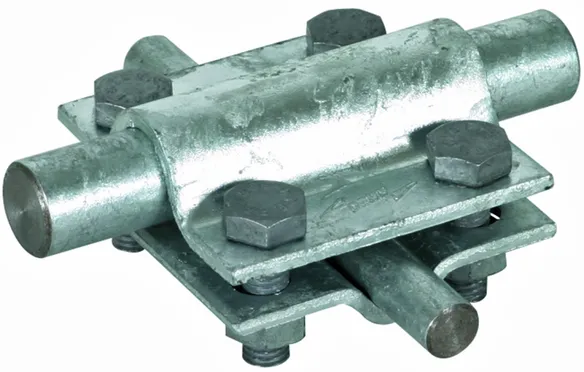

Part No. 318252 KS 8.10 16 FL30 STTZN

GTIN 4013364048454, Customs tariff No. (EU): 85359000, Gross weight: 255.80 g, PU: 25.00 Pakkestørrelse

Images

Open PDF

Additional information

CAD files

Krydsklemmer uden mellemplade, til jordindføringer/indfangerstænger
Krydsklemmer til forbindelser over og
under jord
til forbindelse af ledere
i kryds-, parallel- og T-forbindelse
Materiale (klemme): St/tZn
Klemmeområde (rund / rund): 8-10 / 16 mm
Klemmeområde (rund / flad): 16 / 30 mm
Materiale (skrue / møtrik): St/tZn
Standard: DIN EN 62561-1

fabrikat: DEHN
Type: KS 8.10 16 FL30 STTZN
artikelnr.: 318252
eller tilsvarende

Certificates

Technical data

Materiale (klemme)	St/tZn
Klemmeområde (rund / rund)	8-10 / 16 mm
Klemmeområde (rund / flad)	16 / 30 mm
Mål	60 x 60 x 3 mm
Standard	DIN EN 62561-1
*) For nøjagtig klassificering se prøvecertifikat.

Materiale (klemme)	St/tZn
Klemmeområde (rund / rund)	8-10 / 16 mm
Klemmeområde (rund / flad)	16 / 30 mm
Skrue	di M8 x 25 mm
Materiale (skrue / møtrik)	St/tZn
Mål	60 x 60 x 3 mm
Lynstrømsbæreevne (10/350 µs)	= *⁾
Standard	DIN EN 62561-1
Zinklag efter DIN EN 1461	~50 µm
*) For nøjagtig klassificering se prøvecertifikat.

Product 318252 was added to Notepad.

Go to Notepad

Product 318252 was added to the cart.

Go to Web-Shop

Krydsklemme til forbindelser over og under jord

Med mellemplade, til rund og flad leder

Part No. 319201 KS 8.10 8.10 FL30 ZP STTZN

You are not authorized to download 319209.stp

You are not authorized to download 319209.igs

You are not authorized to download 319209.jt

You are not authorized to download 319209.dwg

You are not authorized to download 319201m_D.dxf

Product 319201 was added to Notepad.

Product 319201 was added to the cart.

Part No. 319207 KS 8.10 8.10 FL30 ZP CU

You are not authorized to download 319209.stp

You are not authorized to download 319209.igs

You are not authorized to download 319209.jt

You are not authorized to download 319209.dwg

You are not authorized to download 319201m_D.dxf

Product 319207 was added to Notepad.

Product 319207 was added to the cart.

Part No. 319209 KS 8.10 8.10 FL30 ZP V4A

You are not authorized to download 319209.stp

You are not authorized to download 319209.igs

You are not authorized to download 319209.jt

You are not authorized to download 319209.dwg

You are not authorized to download 319201m_D.dxf

Product 319209 was added to Notepad.

Product 319209 was added to the cart.

Med mellemplade, til rund og flad leder op til 40 mm

Part No. 321045 KS 8.10 FL40 STTZN

You are not authorized to download 321045.stp

You are not authorized to download 321045.igs

You are not authorized to download 321045.jt

You are not authorized to download 321045.dwg

You are not authorized to download 321045m_D.dxf

Product 321045 was added to Notepad.

Product 321045 was added to the cart.

Part No. 321047 KS 8.10 FL40 CU

You are not authorized to download 321045.stp

You are not authorized to download 321045.igs

You are not authorized to download 321045.jt

You are not authorized to download 321045.dwg

You are not authorized to download 321045m_D.dxf

Product 321047 was added to Notepad.

Product 321047 was added to the cart.

Med mellemplade, til to runde og flade ledere op til 40 mm

Part No. 319229 KS 7.10 7.10 FL40 ZP V4A

You are not authorized to download 319229.stp

You are not authorized to download 319229.igs

You are not authorized to download 319229.jt

You are not authorized to download 319229.dwg

You are not authorized to download 319229m_D.dxf

Product 319229 was added to Notepad.

Product 319229 was added to the cart.

Med mellemplade, til jordindføringer/indfangerstænger

Part No. 319202 KS 8.10 16 FL30 ZP STTZN

You are not authorized to download 319202.stp

You are not authorized to download 319202.igs

You are not authorized to download 319202.jt

You are not authorized to download 319202.dwg

You are not authorized to download 319202m_D.dxf

Product 319202 was added to Notepad.

Product 319202 was added to the cart.

Part No. 319219 KS 8.10 16 FL30 ZP V4A

You are not authorized to download 319202.stp

You are not authorized to download 319202.igs

You are not authorized to download 319202.jt

You are not authorized to download 319202.dwg

You are not authorized to download 319202m_D.dxf

Product 319219 was added to Notepad.

Product 319219 was added to the cart.

Uden mellemplade, til rund og flad leder

Part No. 318201 KS 8.10 FL30 STTZN

You are not authorized to download 318201.stp

You are not authorized to download 318201.igs

You are not authorized to download 318201.jt

You are not authorized to download 318201.dwg

You are not authorized to download 318201m_D.dxf

Product 318201 was added to Notepad.

Product 318201 was added to the cart.

Part No. 318207 KS 8.10 FL30 CU

You are not authorized to download 318201.stp
