DEHNguard S ... VA

Universel anvendelig overspændingsafleder, bestående af basiselement og påsat beskyttelsesmodul
Lækstrømfri serieforbindelse af Varistor-gnistgab i stikbart beskyttelsesmodul
Høj sikkerhed med aflederovervågningen "Termodynamisk Kontrol”
Energetisk koordineret med andre afledere i Red/Line-serien
Beskyttelsesmoduler skiftes let uden værktøj med modullåsesystem med moduludløserknap
Smal konstruktion (modulopbygning) iht. DIN 43880
Multifunktionstilslutning til ledere og kamskinner
Vibrations- og stødtestet iht. EN 60068-2

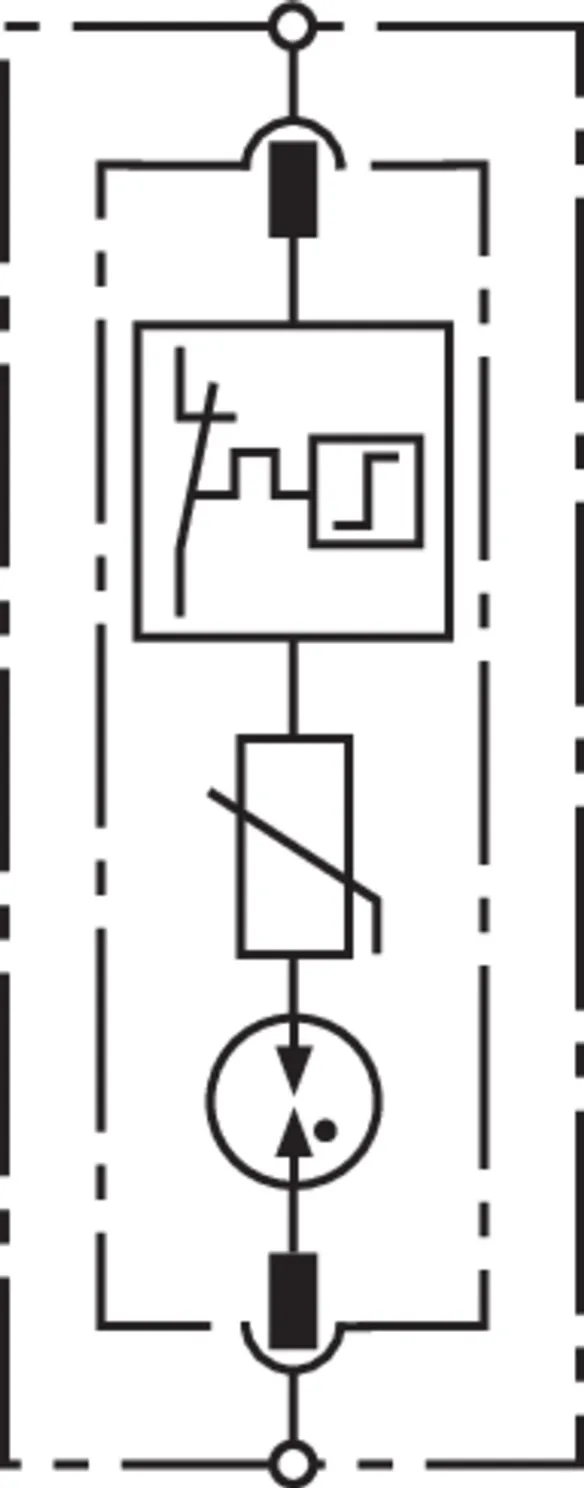

DEHNguard S VA

Modulær, 1-polet overspændingsafleder med seriekobling af varistor og gnistgab i det stikbare beskyttelsesmodul.

3 Products

Part No. 952080 DG S 75 VA

GTIN 4013364127296, Customs tariff No. (EU): 85363030, Gross weight: 118.00 g, PU: 1.00 Pakkestørrelse

Predecessor

Images

Additional information

CAD files

Overspændingsafleder DEHNguard S 75 VA
Enpolet, modulær, stikbar overspændingsafleder
Bredde 1TE, Fejlvisning
afleder type 2 iht. EN 61643-11
Lækstrømfri serieforbindelse af Varistor-gnistgab
Maks. driftsspænding 75 V ac/100 V dc
Beskyttelsesniveau: <= 1,1 kV
Nominel afledningsstrøm 10 kA
Kortslutningsbæreevne: 25 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG S 75 VA
artikelnr.: 952080
eller tilsvarende

Certificates

Technical data

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	75 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Max. afledestødstrøm (8/20 µs) (I_max )	20 kA
Restspænding (U_P )	≤ 1,1 kV
Max. overstrømsbeskyttelse på netsiden	100 A gG

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	60 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	75 V (50 / 60 Hz)
Max. driftsspænding DC (U_C )	100 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Max. afledestødstrøm (8/20 µs) (I_max )	20 kA
Restspænding (U_P )	≤ 1,1 kV
Reaktionstid (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	100 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	25 kA_rms
Midlertidig overspænding (TOV) (U_T) – karakteristik	115 V / 120 min. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm² massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20

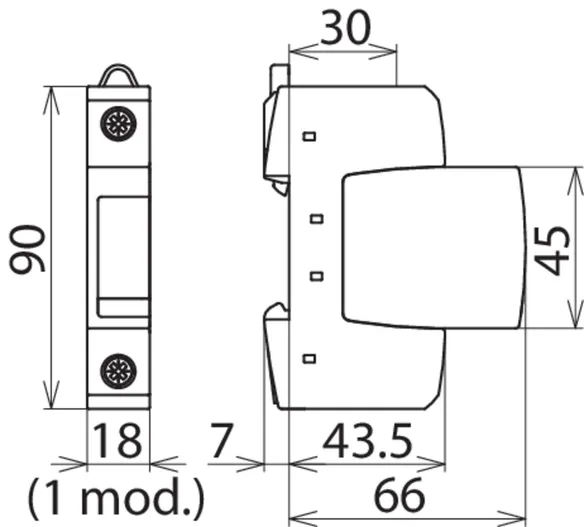

Indbygningsmål	1 modul(er), DIN 43880

Product 952080 was added to Notepad.

Go to Notepad

Product 952080 was added to the cart.

Go to Web-Shop

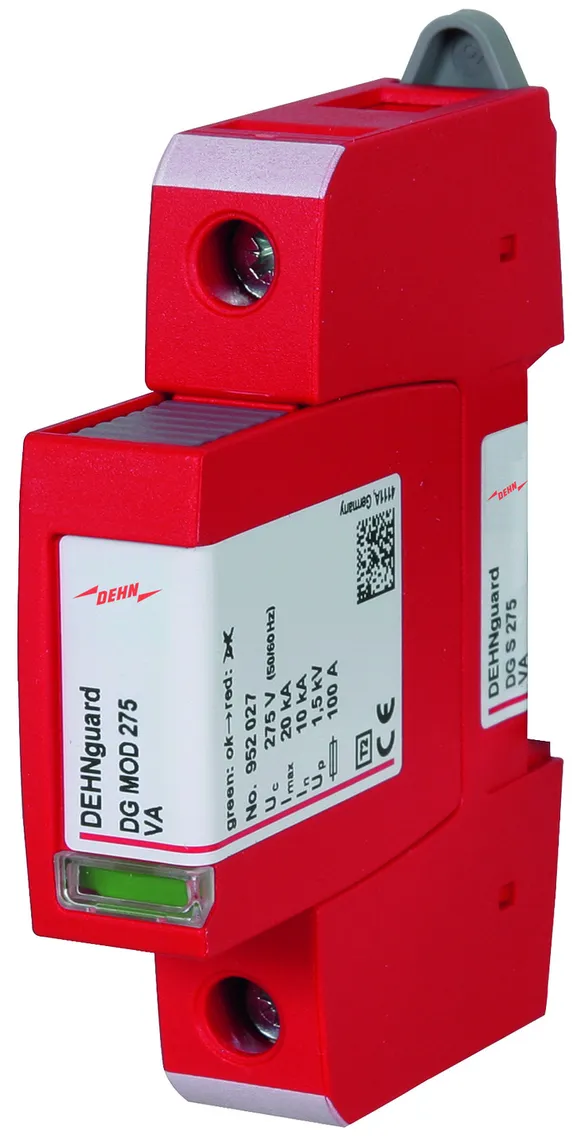

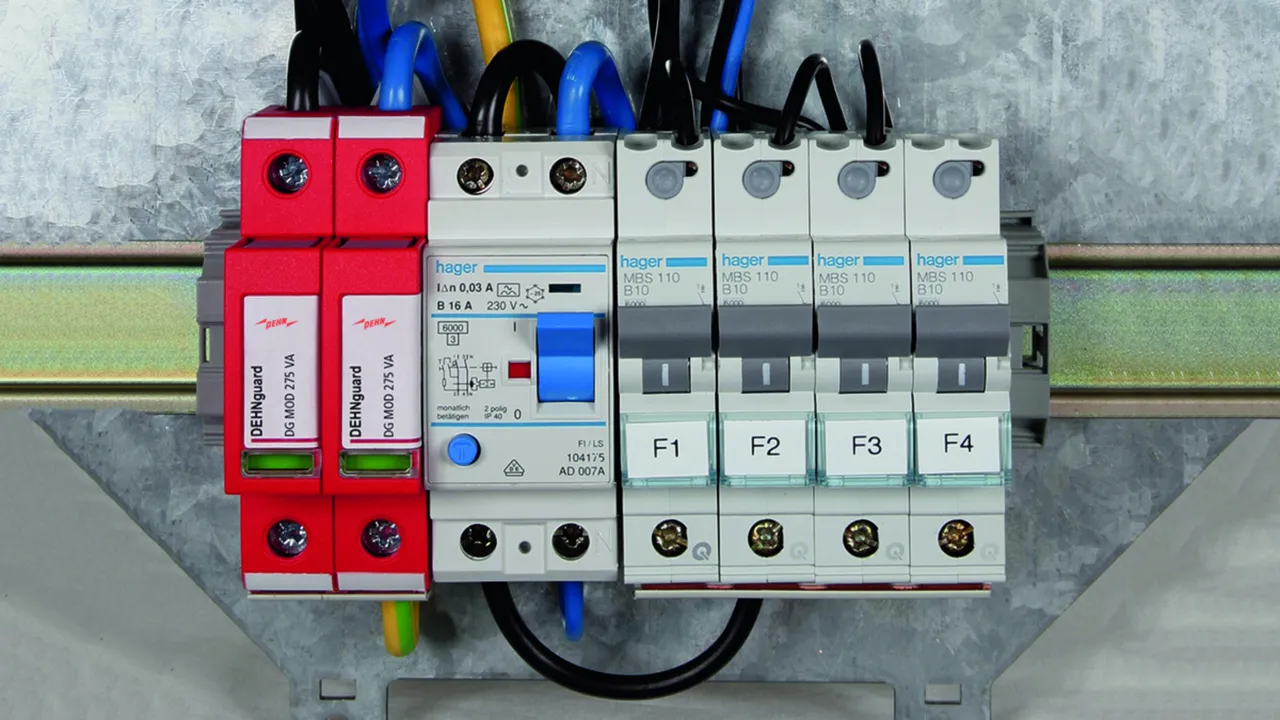

Part No. 952082 DG S 275 VA

GTIN 4013364127319, Customs tariff No. (EU): 85363030, Gross weight: 123.40 g, PU: 1.00 Pakkestørrelse

Predecessor

Images

Additional information

CAD files

Overspændingsafleder DEHNguard S 275 VA
Enpolet, modulær, stikbar overspændingsafleder
Bredde 1TE, Fejlvisning
afleder type 2 iht. EN 61643-11
Lækstrømfri serieforbindelse af Varistor-gnistgab
Maks. driftsspænding 275 V ac/350 V dc
Beskyttelsesniveau: <= 1,5 kV
Nominel afledningsstrøm 10 kA
Kortslutningsbæreevne: 25 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG S 275 VA
artikelnr.: 952082
eller tilsvarende

Certificates

Technical data

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Max. afledestødstrøm (8/20 µs) (I_max )	20 kA
Restspænding (U_P )	≤ 1,5 kV
Max. overstrømsbeskyttelse på netsiden	100 A gG


Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	275 V (50 / 60 Hz)
Max. driftsspænding DC (U_C )	350 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Max. afledestødstrøm (8/20 µs) (I_max )	20 kA
Restspænding (U_P )	≤ 1,5 kV
Reaktionstid (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	100 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	25 kA_rms
Midlertidig overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm² massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	1 modul(er), DIN 43880
Aflederindsats ved 16,7 Hz - jernbaneforsyning
– Prøvespænding AC (U_C )	275 V
– Nominel spænding AC (U_N )	230 V
– Nominel frekvens AC (f_N )	16,7 Hz

Product 952082 was added to Notepad.

Go to Notepad

Product 952082 was added to the cart.

Go to Web-Shop

Part No. 952084 DG S 385 VA

GTIN 4013364127333, Customs tariff No. (EU): 85363030, Gross weight: 127.70 g, PU: 1.00 Pakkestørrelse

Images

Additional information

CAD files

Overspændingsafleder DEHNguard S 385 VA
Enpolet, modulær, stikbar overspændingsafleder
Bredde 1TE, Fejlvisning
afleder type 2 iht. EN 61643-11
Lækstrømfri serieforbindelse af Varistor-gnistgab
Maks. driftsspænding 385 V ac/500 V dc
Beskyttelsesniveau: <= 1,75 kV
Nominel afledningsstrøm 10 kA
Kortslutningsbæreevne: 25 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG S 385 VA
artikelnr.: 952084
eller tilsvarende

Certificates

Technical data

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	385 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Max. afledestødstrøm (8/20 µs) (I_max )	20 kA
Restspænding (U_P )	≤ 1,75 kV
Max. overstrømsbeskyttelse på netsiden	100 A gG

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	385 V (50 / 60 Hz)
Max. driftsspænding DC (U_C )	500 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Max. afledestødstrøm (8/20 µs) (I_max )	20 kA
Restspænding (U_P )	≤ 1,75 kV
Reaktionstid (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	100 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	25 kA_rms
Midlertidig overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm² flertrådet / fintrådet
Tilslutningstværsnit (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	1 modul(er), DIN 43880

Product 952084 was added to Notepad.

Go to Notepad

Product 952084 was added to the cart.

Go to Web-Shop

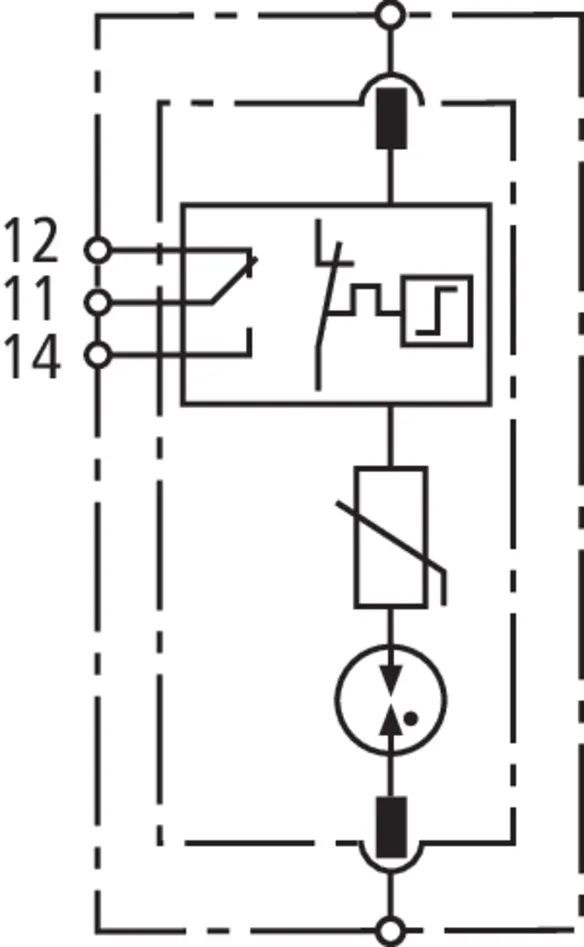

DEHNguard S VA FM

Modulær, 1-polet overspændingsafleder med seriekobling af varistor og gnistgab i det stikbare beskyttelsesmodul; med fjernmeldekontakt til fjernovervågning (potentialfri skiftekontakt).

3 Products

Part No. 952085 DG S 75 VA FM

GTIN 4013364127302, Customs tariff No. (EU): 85363030, Gross weight: 122.10 g, PU: 1.00 Pakkestørrelse

Predecessor

Images

Additional information

CAD files

Overspændingsafleder DEHNguard S 75 FM
Enpolet, modulær, stikbar overspændingsafleder
Bredde 1TE, Fejlvisning
med fjernmeldekontakt
afleder type 2 iht. EN 61643-11
Lækstrømfri serieforbindelse af Varistor-gnistgab
Maks. driftsspænding 75 V ac/100 V dc
Beskyttelsesniveau: <= 1,1 kV
Nominel afledningsstrøm 10 kA
Kortslutningsbæreevne: 25 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG S 75 VA FM
artikelnr.: 952085
eller tilsvarende

Certificates

Technical data

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	75 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Max. afledestødstrøm (8/20 µs) (I_max )	20 kA
Restspænding (U_P )	≤ 1,1 kV
Max. overstrømsbeskyttelse på netsiden	100 A gG

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	60 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	75 V (50 / 60 Hz)
Max. driftsspænding DC (U_C )	100 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Max. afledestødstrøm (8/20 µs) (I_max )	20 kA
Restspænding (U_P )	≤ 1,1 kV
Reaktionstid (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	100 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	25 kA_rms
Midlertidig overspænding (TOV) (U_T) – karakteristik	115 V / 120 min. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm² massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20

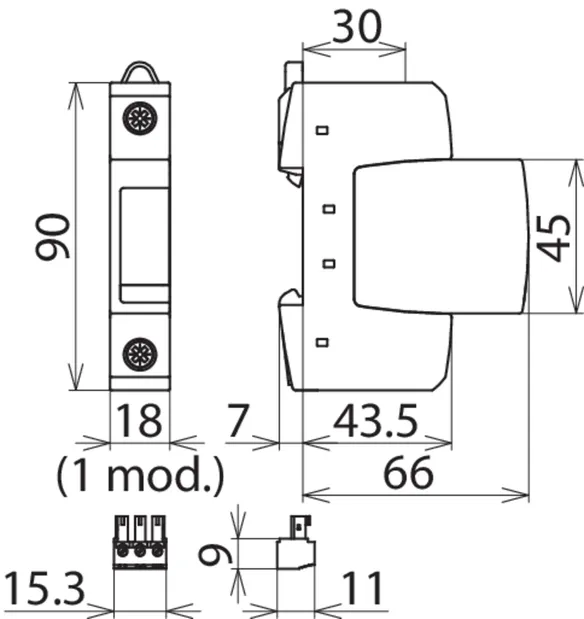

Indbygningsmål	1 modul(er), DIN 43880
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm² massiv / fintrådet

Product 952085 was added to Notepad.

Go to Notepad

Product 952085 was added to the cart.

Go to Web-Shop

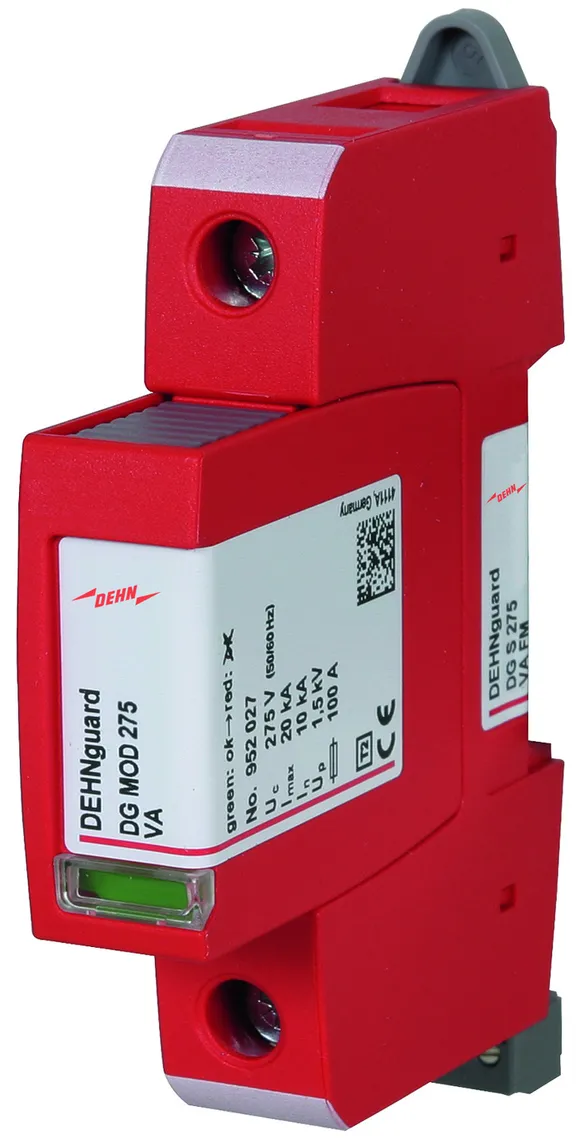

Part No. 952087 DG S 275 VA FM

GTIN 4013364127326, Customs tariff No. (EU): 85363030, Gross weight: 126.70 g, PU: 1.00 Pakkestørrelse

Predecessor

Images

Additional information

CAD files

Overspændingsafleder DEHNguard S275 VA FM
Enpolet, modulær, stikbar overspændingsafleder
Bredde 1TE, Fejlvisning
med fjernmeldekontakt
afleder type 2 iht. EN 61643-11
Lækstrømfri serieforbindelse af Varistor-gnistgab
Maks. driftsspænding 275 V ac/350 V dc
Beskyttelsesniveau: <= 1,5 kV
Nominel afledningsstrøm 10 kA
Kortslutningsbæreevne: 25 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG S 275 VA FM
artikelnr.: 952087
eller tilsvarende

Certificates

Technical data

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Max. afledestødstrøm (8/20 µs) (I_max )	20 kA
Restspænding (U_P )	≤ 1,5 kV
Max. overstrømsbeskyttelse på netsiden	100 A gG


Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	275 V (50 / 60 Hz)
Max. driftsspænding DC (U_C )	350 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Max. afledestødstrøm (8/20 µs) (I_max )	20 kA
Restspænding (U_P )	≤ 1,5 kV
Reaktionstid (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	100 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	25 kA_rms
Midlertidig overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm² massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	1 modul(er), DIN 43880
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm² massiv / fintrådet
Aflederindsats ved 16,7 Hz - jernbaneforsyning
– Prøvespænding AC (U_C )	275 V
– Nominel spænding AC (U_N )	230 V
– Nominel frekvens AC (f_N )	16,7 Hz

Product 952087 was added to Notepad.

Go to Notepad

Product 952087 was added to the cart.

Go to Web-Shop

Part No. 952089 DG S 385 VA FM

GTIN 4013364127340, Customs tariff No. (EU): 85363030, Gross weight: 131.70 g, PU: 1.00 Pakkestørrelse

Images

Additional information

CAD files

Overspændingsafleder DEHNguard S 385 VA FM
Enpolet, modulær, stikbar overspændingsafleder
Bredde 1TE, Fejlvisning
med fjernmeldekontakt
afleder type 2 iht. EN 61643-11
Lækstrømfri serieforbindelse af Varistor-gnistgab
Maks. driftsspænding 385 V AC/500 V DC
Beskyttelsesniveau: <= 1,75 kV
Nominel afledningsstrøm 10 kA
Kortslutningsbæreevne: 25 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG S 385 VA FM
artikelnr.: 952089
eller tilsvarende

Certificates

Technical data

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	385 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Max. afledestødstrøm (8/20 µs) (I_max )	20 kA
Restspænding (U_P )	≤ 1,75 kV
Max. overstrømsbeskyttelse på netsiden	100 A gG

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	385 V (50 / 60 Hz)
Max. driftsspænding DC (U_C )	500 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Max. afledestødstrøm (8/20 µs) (I_max )	20 kA
Restspænding (U_P )	≤ 1,75 kV
Reaktionstid (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	100 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	25 kA_rms
Midlertidig overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm² massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	1 modul(er), DIN 43880
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm² massiv / fintrådet

Product 952089 was added to Notepad.

Go to Notepad

Product 952089 was added to the cart.

Go to Web-Shop

Results for products (0)

Results for content (0)

DEHNguard S ... VA

DEHNguard S VA

Part No. 952080 DG S 75 VA

Product 952080 was added to Notepad.

Product 952080 was added to the cart.

Part No. 952082 DG S 275 VA

Product 952082 was added to Notepad.

Product 952082 was added to the cart.

Part No. 952084 DG S 385 VA

Product 952084 was added to Notepad.

Product 952084 was added to the cart.

DEHNguard S VA FM

Part No. 952085 DG S 75 VA FM

Product 952085 was added to Notepad.

Product 952085 was added to the cart.

Part No. 952087 DG S 275 VA FM

Product 952087 was added to Notepad.

Product 952087 was added to the cart.

Part No. 952089 DG S 385 VA FM

Product 952089 was added to Notepad.

Product 952089 was added to the cart.

DEHNguard S ... VA

DEHNguard S VA

Part No. 952080 DG S 75 VA

You are not authorized to download 952070.stp

You are not authorized to download 952070.igs

You are not authorized to download 952070.jt

You are not authorized to download 952070.dwg

You are not authorized to download 952070m_E.dxf

You are not authorized to download DEHN.952080.wspak

You are not authorized to download DEHN.952080.edz

Product 952080 was added to Notepad.

Product 952080 was added to the cart.

Part No. 952082 DG S 275 VA

You are not authorized to download 952070.stp

You are not authorized to download 952070.igs

You are not authorized to download 952070.jt

You are not authorized to download 952070.dwg

You are not authorized to download 952070m_E.dxf

You are not authorized to download DEHN.952082.wspak

You are not authorized to download DEHN.952082.edz

Product 952082 was added to Notepad.

Product 952082 was added to the cart.

Part No. 952084 DG S 385 VA

You are not authorized to download 952070.stp

You are not authorized to download 952070.igs

You are not authorized to download 952070.jt

You are not authorized to download 952070.dwg

You are not authorized to download 952070m_E.dxf

You are not authorized to download DEHN.952084.wspak

You are not authorized to download DEHN.952084.edz

Product 952084 was added to Notepad.

Product 952084 was added to the cart.

DEHNguard S VA FM

Part No. 952085 DG S 75 VA FM

You are not authorized to download 952090.stp

You are not authorized to download 952090.igs

You are not authorized to download 952090.jt

You are not authorized to download 952090.dwg

You are not authorized to download 952090m_E.dxf

You are not authorized to download DEHN.952085.wspak

You are not authorized to download DEHN.952085.edz

Product 952085 was added to Notepad.

Product 952085 was added to the cart.

Part No. 952087 DG S 275 VA FM

You are not authorized to download 952090.stp

You are not authorized to download 952090.igs

You are not authorized to download 952090.jt

You are not authorized to download 952090.dwg

You are not authorized to download 952090m_E.dxf

You are not authorized to download DEHN.952087.wspak

You are not authorized to download DEHN.952087.edz

Product 952087 was added to Notepad.

Product 952087 was added to the cart.

Part No. 952089 DG S 385 VA FM

You are not authorized to download 952090.stp

You are not authorized to download 952090.igs

You are not authorized to download 952090.jt

You are not authorized to download 952090.dwg

You are not authorized to download 952090m_E.dxf

You are not authorized to download DEHN.952089.wspak

You are not authorized to download DEHN.952089.edz

Product 952089 was added to Notepad.

Product 952089 was added to the cart.
