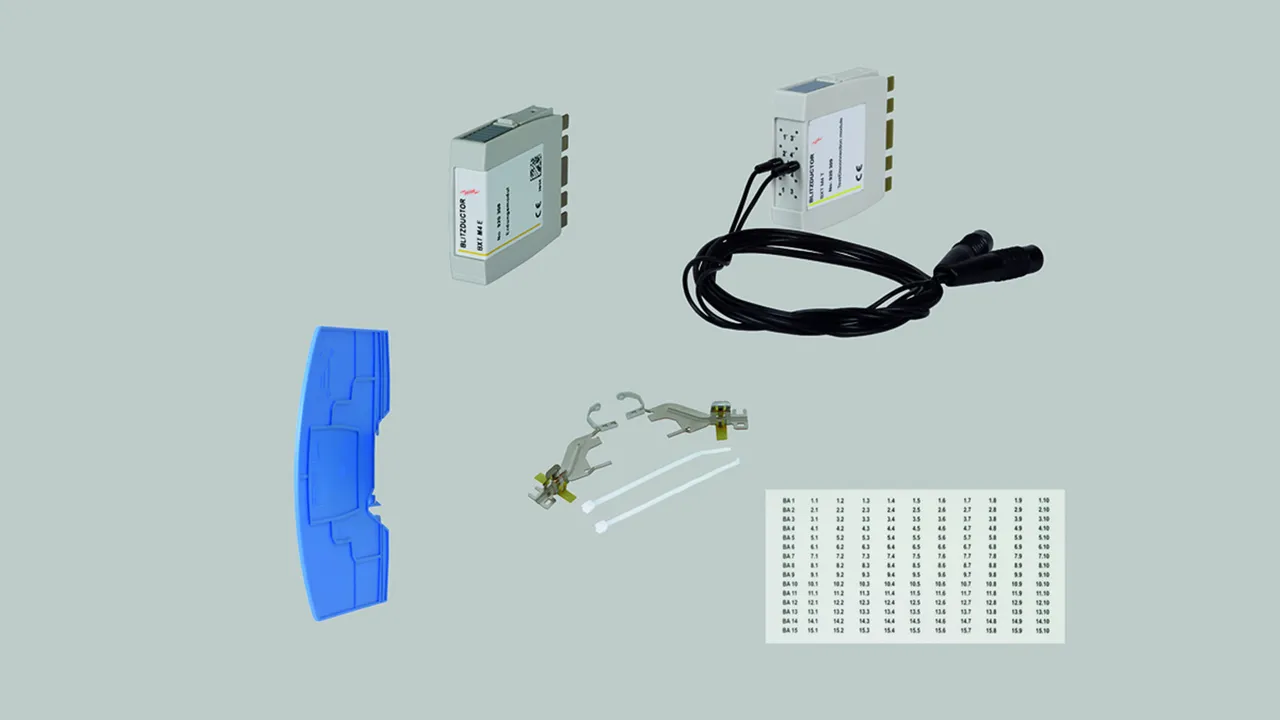

Tilbehør til BLITZDUCTOR SP / XT / XTU

Jordingsmodul

Det isatte jordingsmodul forbinder alle ledere, som er tilkoblet en BLITZDUCTOR SP / XT /XTU-basisdel med potentialudligningen. Den sørger for direkte jordforbindelse af ledere i et kabel, som ikke anvendes men er koblet til basisdelen.

1 Product

Part No. 920308 BXT M4 E

GTIN 4013364109209, Customs tariff No. (EU): 85369010, Gross weight: 29.00 g, PU: 1.00 Pakkestørrelse

Predecessor

Images

Additional information



fabrikat: DEHN
Type: BXT M4 E
artikelnr.: 920308
eller tilsvarende

Certificates



Technical data

D1 samlet lynstødstrøm (10/350 µs) (Iimp ) 10 kA
Stikbar i Basisdel

Product 920308 was added to Notepad.

Go to Notepad

Product 920308 was added to the cart.

Go to Web-Shop

Test- / Frakoblingsmodul

Det isatte kontrol- og frakoblingsmodul afbryder kabelføringen af ledere koblet til BLITZDUCTOR SP / XT / XTU-basisdelen og fører dem til et teststik på forsiden af modulet. Derved er det muligt at foretage målinger i anlæget uden at fjerne lederne fra basisdelen.

1 Product

Part No. 920309 BXT M4 T

GTIN 4013364109193, Customs tariff No. (EU): 85369010, Gross weight: 24.60 g, PU: 1.00 Pakkestørrelse

Predecessor

Images

Additional information


Tilbehør: 2 Måleledere (1 m), beskyttelsespose

fabrikat: DEHN
Type: BXT M4 T
artikelnr.: 920309
eller tilsvarende

Certificates



Technical data

Max. driftsspænding DC (UC ) 180 V
Mærkestrøm ved 80 °C (IL ) 1,0 A
Gennemgangsmodstand 0,1 ohm
Stikbar i Basisdel
Prøvebøsninger Forgyldt, 1 mm
Tilbehør 2 Måleledere (1 m), beskyttelsespose

Product 920309 was added to Notepad.

Go to Notepad

Product 920309 was added to the cart.

Go to Web-Shop

Mærkatsystem BA1-BA15

2 x 165 klæbeetiketter til markering af adressebus til DRC MCM XT-overvågningsapparater (BA1 til BA15) og fortløbende numre til BEXT-moduler (1.1-1.10 til 15.1-15-10).

1 Product

Part No. 920398 BS BA1 BA15 BXT

GTIN 4013364126572, Customs tariff No. (EU): 39199080, Gross weight: 5.60 g/PAK, PU: 1.00 PAK

Images

Additional information



fabrikat: DEHN
Type: BS BA1 BA15 BXT
artikelnr.: 920398
eller tilsvarende



Technical data

Dimensioner (B x H) 13 x 7 mm

Product 920398 was added to Notepad.

Go to Notepad

Product 920398 was added to the cart.

Go to Web-Shop

EMC-fjederklemmer

To fjederklemmer til den beskyttede og ubeskyttede side af en BLITZDUCTOR SP/XT/XTU til permanent og lavimpedant forbindelse til en kabelskærm på en afskærmet signalledning. Med stikbar isolationskappe til indirekte skærmjording (kun BXT), med kabelbindere og isoleringsstriber. Kan anvendes til typerne BXT(U) ML2 ...S ... / BSP M2 ... (kun direkte skærmjording).

1 Product

Part No. 920395 SAK BXT LR

GTIN 4013364118157, Customs tariff No. (EU): 85369095, Gross weight: 12.00 g/PAK, PU: 1.00 PAK

Predecessor

Images

Additional information


Klemmeområde: 3-10 mm
Tilbehør: Isolationskappe, kabelstrips, isolationsstrips

fabrikat: DEHN
Type: SAK BXT LR
artikelnr.: 920395
eller tilsvarende

Certificates



Technical data

D1 lynstødstrøm (10/350 µs) 5 kA
Stikbar i Klemmetilslutning BXT BAS / BSP BAS 4
Tilbehør Isolationskappe, kabelstrips, isolationsstrips

Product 920395 was added to Notepad.

Go to Notepad

Product 920395 was added to the cart.

Go to Web-Shop

Skillevæg

Hvis overspændingsbeskyttelsesenhederne BLITZDUCTOR XT Ex (i) bruges i egensikre kredsløb, skal der tages højde for særlige indbygningsbetingelser.
Iht. EN 60079-11; 2007 (VDE 0170-7) skal der således overholdes en minimumafstand (trådmål) på ≥ 50 mm mellem egensikre og ikke-egensikre kredsløb (tilslutningsdele, f.eks. tilslutningsklemmer)!
Ved anvendelse af Ex i-skillevæggen TW DRC MCM EX overholdes dette trådmål også, hvis enhederne anbringes direkte ved siden af hinanden.
Kan især anvendes i forbindelse med DRC MCM XT til tilstandsovervågning af BXT-moduler. (1 pakke = 2 stk.)

1 Product

Part No. 910697 TW DRC MCM EX

GTIN 4013364123717, Customs tariff No. (EU): 39269097, Gross weight: 31.00 g/PAK, PU: 1.00 PAK

Images

Additional information



fabrikat: DEHN
Type: TW DRC MCM EX
artikelnr.: 910697
eller tilsvarende



Technical data

Montage på 35 mm DIN-skinne efter EN 60715

Product 910697 was added to Notepad.

Go to Notepad

Product 910697 was added to the cart.

Go to Web-Shop
