BLITZDUCTOR XT Ex (i) – Beskyttelsesmoduler

Overspændingsafleder til egensikre målekredse og bussystemer

Højeste afledeevne for 2-, 3- og 4-polede snitflader
Lav restspænding beskytter det tilsluttede udstyr
Omfattende godkendelser: ATEX, IECEx, CSA Hazloc

Afleder består af beskyttelsesmodul og basisdel

Beskyttelsesmoduler udskiftes let
Alle beskyttelseselementer er integrerede i beskyttelsesmodulet
Afleder med indbygget RFID-LifeCheck til præventiv beskyttelsesovervågning

Funktionelt og nydeligt design

DIN-skinnemonterbar med indbygget jording
Minimale pladskrav: to lederpar på en bredde af 12 mm
Vibrations- og stødtestet for sikker drift

Details

Todelt opbygning med universel basisdel og et anvendelsesspecificeret beskyttelsesmodul.

lorem ipsum — Todelt opbygning med universel basisdel og et anvendelsesspecificeret beskyttelsesmodul.

Det vibrationssikre modullåsesystem forhindrer polvending.

Alle beskyttelseselementer er indbyggede i det stikbare beskyttelsesmodul og overvåges af LifeCheck.

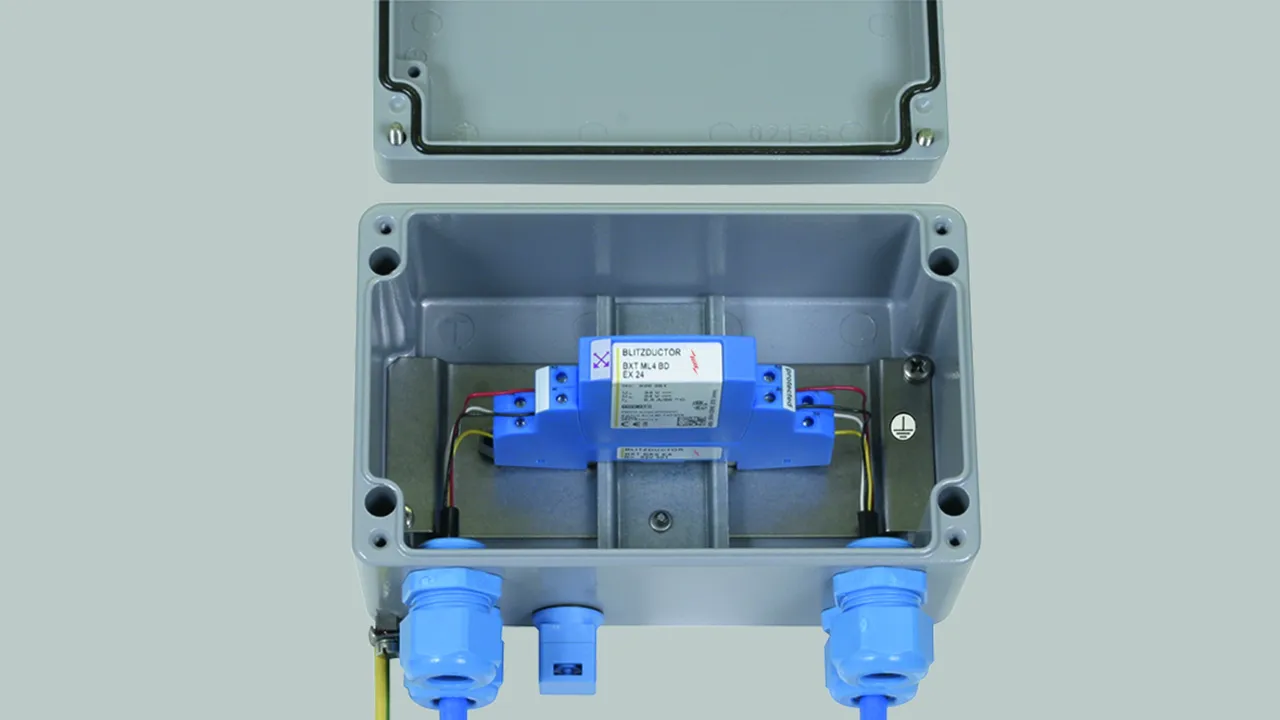

Komplet overspændingsaflederenhed ITAK EXI BXT 24.

BXT ML4 BD EX 24

Pladsbesparende overspændingsafledermodul med RFID-LifeCheck-funktion til beskyttelse af to lederpar i egensikre målekredse og bussystemer, overholder krav efter FISCO. ATEX. Isolationsstyrke > 500 V leder-jord.
Hvis LifeCheck opdager termisk eller elektrisk overbelastning, skal modulet udskiftes. Denne tilstand indikeres berøringsløst af DEHNrecord LC / SCM / MCM.

1 Product

Part No. 920381 BXT ML4 BD EX 24

GTIN 4013364109025, Customs tariff No. (EU): 85363010, Gross weight: 29.90 g, PU: 1.00 Pakkestørrelse

Predecessor

Images

Additional information

CAD files

Max. indgangsspænding efter EN 60079-11: 30 V
Max. indgangsstrøm efter EN 60079-11: 0.5 A
C2 samlet mærkeafledestødstrøm (8/20 µs): 20 kA

fabrikat: DEHN
Type: BXT ML4 BD EX 24
artikelnr.: 920381
eller tilsvarende

Certificates

Technical data

Aflederklasse	T
Max. driftsspænding DC (U_c )	33 V
Max. indgangsstrøm efter EN 60079-11 (I_i )	0.5 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	4 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Grænsefrekvens leder-leder (f_G )	7,7 MHz
Godkendelse ^*)	CSA, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL, Inmetro, UKCA
*) Find mere information på www.desitek.dk

Aflederklasse	T
Aflederovervågning	LifeCheck
Mærkespænding (U_N )	24 V
Max. driftsspænding DC (U_c )	33 V
Max. driftsspænding AC (U_c )	23 V
Max. indgangsspænding efter EN 60079-11 (U_i )	30 V
Max. indgangsstrøm efter EN 60079-11 (I_i )	0.5 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	4 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_nC2 (U_P )	≤ 52 V
Restspænding leder-PG ved I_nC2 (U_P )	≤ 1400 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 45 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 1100 V
Serieimpedans per leder	1,0 ohm
Grænsefrekvens leder-leder (f_G )	7,7 MHz
Kapacitet leder-leder (C)	≤ 0,8 nF
Kapacitet leder-PG (C)	≤ 16 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	Basisdel
Jording via	Basisdel
Kapslingsmateriale	Polyamid PA 6,6
Farve	Blå
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelse ^*)	CSA, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL, Inmetro, UKCA
SIL-klassificering	Op til SIL3 *⁾
ATEX-godkendelse (1)	KEMA 06ATEX0274 X: II 2 (1) G Ex ia [ia Ga] IIC T6 ... T4 Gb
ATEX-godkendelse (2)	KEMA 06ATEX0274 X: II 2 G Ex ib IIC T6 ... T4 Gb
IECEx-godkendelser (1)	DEK 11.0078X: Ex ia [ia Ga] IIC T6 ... T4 Gb
IECEx-godkendelser (2)	DEK 11.0078X: Ex ib IIC T6 ... T4 Gb
CSA & USA Hazloc-godkendelser (1)	70000011: Klasse I Div. 1; Klasse I Zone 1
CSA & USA Hazloc-godkendelser (2)	70000011: Ex ia [ia] IIC T6 ... T4
China Compulsory Certification	CCC No. 2021312304001156
Inmetro-godkendelser	TÜV 17.0697 X: Ex ia [ia Ga] IIC T6 ... T4 Gb
*) Find mere information på www.desitek.dk

Product 920381 was added to Notepad.

Go to Notepad

Product 920381 was added to the cart.

Go to Web-Shop

BXT ML2 BD S EX 24

Pladsbesparende overspændingsafledermodul med RFID-LifeCheck-funktion til beskyttelse af et lederpar i egensikre målekredse og bussystemer, med direkte eller indirekte jordforbindelse af skærm. Isolationsstyrke > 500 V leder-jord.
Hvis LifeCheck opdager termisk eller elektrisk overbelastning, skal modulet udskiftes. Denne tilstand indikeres berøringsløst af DEHNrecord LC / SCM / MCM.

1 Product

Part No. 920280 BXT ML2 BD S EX 24

GTIN 4013364142138, Customs tariff No. (EU): 85363010, Gross weight: 29.00 g, PU: 1.00 Pakkestørrelse

Predecessor

Images

Additional information

CAD files

Max. indgangsspænding efter EN 60079-11: 30 V
Max. indgangsstrøm efter EN 60079-11: 0,5 A
C2 samlet mærkeafledestødstrøm (8/20 µs): 10 kA

fabrikat: DEHN
Type: BXT ML2 BD S EX 24
artikelnr.: 920280
eller tilsvarende

Certificates

Technical data

Aflederklasse	T
Max. driftsspænding DC (U_c )	33 V
Max. indgangsstrøm efter EN 60079-11 (I_i )	0,5 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	4 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Grænsefrekvens leder-leder (f_G )	6 MHz
Godkendelse ^*)	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL, Inmetro, UKCA
*) Find mere information på www.desitek.dk

Aflederklasse	T
Aflederovervågning	LifeCheck
Mærkespænding (U_N )	24 V
Max. driftsspænding DC (U_c )	33 V
Max. driftsspænding AC (U_c )	23,3 V
Max. indgangsspænding efter EN 60079-11 (U_i )	30 V
Max. indgangsstrøm efter EN 60079-11 (I_i )	0,5 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	4 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_impD1 (U_P )	≤ 50 V
Restspænding leder-PG ved I_impD1 (U_P )	≤ 1300 V
Restspænding leder-leder ved I_nC2 (U_P )	≤ 52 V
Restspænding leder-PG ved I_nC2 (U_P )	≤ 1400 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 45 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 1100 V
Serieimpedans per leder	1,0 ohm
Grænsefrekvens leder-leder (f_G )	6 MHz
Kapacitet leder-leder (C)	≤ 1,0 nF
Kapacitet leder-PG (C)	≤ 16 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	Basisdel
Jording via	Basisdel
Kapslingsmateriale	Polyamid PA 6,6
Farve	Blå
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelse ^*)	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL, Inmetro, UKCA
ATEX-godkendelse (1)	KEMA 06ATEX0274 X: II 2 (1) G Ex ia [ia Ga] IIC T6 ... T4 Gb
ATEX-godkendelse (2)	KEMA 06ATEX0274 X: II 2 G Ex ib IIC T6 ... T4 Gb
IECEx-godkendelser (1)	DEK 11.0078X: Ex ia [ia Ga] IIC T6 ... T4 Gb
IECEx-godkendelser (2)	DEK 11.0078X: Ex ib IIC T6 ... T4 Gb
CSA & USA Hazloc-godkendelser (1)	70000011: Class I Div. 1; Class I Zone 1
CSA & USA Hazloc-godkendelser (2)	70000011: Ex ia [ia] IIC T6 ... T4
China Compulsory Certification	CCC No. 2021312304001156
Inmetro-godkendelser	TÜV 17.0697 X: Ex ia [ia Ga] IIC T6 ... T4 Gb
*) Find mere information på www.desitek.dk

Product 920280 was added to Notepad.

Go to Notepad

Product 920280 was added to the cart.

Go to Web-Shop

BXT ML4 BC EX 24

Pladsbesparende overspændingsafledermodul med RFID-LifeCheck-funktion til beskyttelse af op til fire balancerede enkeltledere med fælles referencepotentiale i egensikre målekredse, overholder krav efter FISCO. ATEX. Isolationsstyrke > 500 V leder-jord.
Hvis LifeCheck opdager termisk eller elektrisk overbelastning, skal modulet udskiftes. Denne tilstand indikeres berøringsløst af DEHNrecord LC / SCM / MCM.

1 Product

Part No. 920384 BXT ML4 BC EX 24

GTIN 4013364109162, Customs tariff No. (EU): 85363010, Gross weight: 28.60 g, PU: 1.00 Pakkestørrelse

Images

Additional information

CAD files

Max. indgangsspænding efter EN 60079-11: 30 V
Max. indgangsstrøm efter EN 60079-11: 0,5 A
C2 samlet mærkeafledestødstrøm (8/20 µs): 20 kA

fabrikat: DEHN
Type: BXT ML4 BC EX 24
artikelnr.: 920384
eller tilsvarende

Certificates

Technical data

Aflederklasse	T
Max. driftsspænding DC (U_c )	33 V
Max. indgangsstrøm efter EN 60079-11 (I_i )	0,5 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	4 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Grænsefrekvens leder-leder (f_G )	6,4 MHz
Godkendelse ^*)	CSA, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL, Inmetro, UKCA
*) Find mere information på www.desitek.dk

Aflederklasse	T
Aflederovervågning	LifeCheck
Mærkespænding (U_N )	24 V
Max. driftsspænding DC (U_c )	33 V
Max. driftsspænding AC (U_c )	23,3 V
Max. indgangsspænding efter EN 60079-11 (U_i )	30 V
Max. indgangsstrøm efter EN 60079-11 (I_i )	0,5 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	4 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_impD1 (U_P )	≤ 53 V
Restspænding leder-PG ved I_impD1 (U_P )	≤ 1300 V
Restspænding leder-leder ved I_nC2 (U_P )	≤ 55 V
Restspænding leder-PG ved I_nC2 (U_P )	≤ 1400 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 45 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 1100 V
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	6,4 MHz
Kapacitet leder-leder (C)	≤ 0,8 nF
Kapacitet leder-PG (C)	≤ 16 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	Basisdel
Jording via	Basisdel
Kapslingsmateriale	Polyamid PA 6,6
Farve	Blå
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelse ^*)	CSA, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL, Inmetro, UKCA
SIL-klassificering	Op til SIL3 *)
ATEX-godkendelse (1)	KEMA 06ATEX0274 X: II 2 (1) G Ex ia [ia Ga] IIC T6 ... T4 Gb
ATEX-godkendelse (2)	KEMA 06ATEX0274 X: II 2 G Ex ib IIC T6 ... T4 Gb
IECEx-godkendelser (1)	DEK 11.0078X: Ex ia [ia Ga] IIC T6 ... T4 Gb
IECEx-godkendelser (2)	DEK 11.0078X: Ex ib IIC T6 ... T4 Gb
CSA & USA Hazloc-godkendelser (1)	70000011: Class I Div. 1; Class I Zone 1
CSA & USA Hazloc-godkendelser (2)	70000011: Ex ia [ia] IIC T6 ... T4
China Compulsory Certification	CCC No. 2021312304001156
Inmetro-godkendelser	TÜV 17.0697 X: Ex ia [ia Ga] IIC T6 ... T4 Gb
*) Find mere information på www.desitek.dk

Product 920384 was added to Notepad.

Go to Notepad

Product 920384 was added to the cart.

Go to Web-Shop

BXT ML2 BD HF EX 6

Pladsbesparende overspændingsafledermodul med RFID-LifeCheck-funktion til beskyttelse af et lederpar i egensikre målekredse og RS485-bussystemer. Isolationsstyrke > 500 V leder-jord.
Hvis LifeCheck opdager termisk eller elektrisk overbelastning, skal modulet udskiftes. Denne tilstand indikeres berøringsløst af DEHNrecord LC / SCM / MCM.

1 Product

Part No. 920538 BXT ML2 BD HF EX 6

GTIN 4013364125285, Customs tariff No. (EU): 85363010, Gross weight: 27.20 g, PU: 1.00 Pakkestørrelse

Predecessor

Images

Additional information

CAD files

Max. indgangsspænding efter EN 60079-11: 4,2 V
Max. indgangsstrøm efter EN 60079-11: 4,8 A
C2 samlet mærkeafledestødstrøm (8/20 µs): 10 kA

fabrikat: DEHN
Type: BXT ML2 BD HF EX 6
artikelnr.: 920538
eller tilsvarende

Certificates

Technical data

Aflederklasse	T
Max. driftsspænding DC (U_c )	6 V
Max. indgangsstrøm efter EN 60079-11 (I_i )	4,8 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Grænsefrekvens leder-leder (f_G )	100 MHz
Godkendelse ^*)	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL, Inmetro, UKCA
*) Find mere information på www.desitek.dk

Aflederklasse	T
Aflederovervågning	LifeCheck
Mærkespænding (U_N )	6 V
Max. driftsspænding DC (U_c )	6 V
Max. driftsspænding AC (U_c )	4,2 V
Max. indgangsspænding efter EN 60079-11 (U_i )	4,2 V
Max. indgangsstrøm efter EN 60079-11 (I_i )	4,8 A
Max. indgangsstrøm efter EN 60079-11 (uden beskyttelsesmodul kun op til 60 °C) (I_i )	4,8 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µS) leder-leder (I_n )	300 A
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_nC2 (U_P )	≤ 35 V
Restspænding leder-PG ved I_nC2 (U_P )	≤ 1800 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 20 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 1400 V
Grænsefrekvens leder-leder (f_G )	100 MHz
Kapacitet leder-leder (C)	≤ 25 nF
Kapacitet leder-PG (C)	≤ 20 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	Basisdel
Jording via	Basisdel
Kapslingsmateriale	Polyamid PA 6,6
Farve	Blå
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelse ^*)	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL, Inmetro, UKCA
SIL-klassificering	Op til SIL3 *)
ATEX-godkendelse (1)	KEMA 06ATEX0274 X: II 2 (1) G Ex ia [ia Ga] IIC T6 ... T4 Gb
ATEX-godkendelse (2)	KEMA 06ATEX0274 X: II 2 G Ex ib IIC T6 ... T4 Gb
IECEx-godkendelser (1)	DEK 11.0078X: Ex ia [ia Ga] IIC T6 ... T4 Gb
IECEx-godkendelser (2)	DEK 11.0078X: Ex ib IIC T6 ... T4 Gb
CSA & USA Hazloc-godkendelser (1)	70000011: Class I Div. 1; Class I Zone 1
CSA & USA Hazloc-godkendelser (2)	70000011: Ex ia [ia] IIC T6 ... T4
China Compulsory Certification	CCC No. 2021312304001156
Inmetro-godkendelser	TÜV 17.0697 X: Ex ib IIC T6 ... T4 Gb
*) Find mere information på www.desitek.dk

Product 920538 was added to Notepad.

Go to Notepad

Product 920538 was added to the cart.

Go to Web-Shop

BXT M2 BD S EX 24

Pladsbesparende overspændingsafledermodul til beskyttelse af et lederpar i egensikre målekredse og bussystemer med direkte eller indirekte skærmjording. Isolationsstyrke > 500 V leder-jord.

1 Product

Part No. 920383 BXT M2 BD S EX 24

GTIN 4013364126725, Customs tariff No. (EU): 85363010, Gross weight: 50.00 g, PU: 1.00 Pakkestørrelse

Images

Additional information

CAD files

Max. indgangsspænding efter EN 60079-11: 30 V
Max. indgangsstrøm efter EN 60079-11: 0.5 A
C2 samlet mærkeafledestødstrøm (8/20 µs): 10 kA

fabrikat: DEHN
Type: BXT M2 BD S EX 24
artikelnr.: 920383
eller tilsvarende

Certificates

Technical data

Aflederklasse	T
Max. driftsspænding DC (U_c )	36 V
Max. indgangsstrøm efter EN 60079-11 (I_i )	0.5 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	4 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Grænsefrekvens leder-leder (f_G )	7,7 MHz
Godkendelse ^*)	ATEX, CSA og USA Hazloc, SIL
*) Find mere information på www.desitek.dk

Aflederklasse	T
Mærkespænding (U_N )	24 V
Max. driftsspænding DC (U_c )	36 V
Max. driftsspænding AC (U_c )	25,4 V
Max. indgangsspænding efter EN 60079-11 (U_i )	30 V
Max. indgangsstrøm efter EN 60079-11 (I_i )	0.5 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	4 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_impD1 (U_P )	≤ 55 V
Restspænding leder-PG ved I_impD1 (U_P )	≤ 1300 V
Restspænding leder-leder ved I_nC2 (U_P )	≤ 58 V
Restspænding leder-PG ved I_nC2 (U_P )	≤ 1400 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 50 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 1100 V
Serieimpedans per leder	1,0 ohm
Grænsefrekvens leder-leder (f_G )	7,7 MHz
Kapacitet leder-leder (C)	≤ 0,8 nF
Kapacitet leder-PG (C)	≤ 16 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	Basisdel
Jording via	Basisdel
Kapslingsmateriale	Polyamid PA 6,6
Farve	Blå
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelse ^*)	ATEX, CSA og USA Hazloc, SIL
ATEX-godkendelse (1)	KEMA 09ATEX0178 X: II 2 (1) G Ex ia IIC T4 ... T6 Gb
ATEX-godkendelse (2)	KEMA 09ATEX0177 X: II 3 G Ex nA II T4 ... T6 Gc
IECEx-godkendelser (1)	KEM 09.0077X: Ex ia [ia Ga] IIC T4 ... T6 Gb
IECEx-godkendelser (2)	KEM 09.0077X: Ex nA IIC T4 ... T6 Gc
CSA & USA Hazloc-godkendelser (1)	2392869: Klasse I Div. 1; Klasse I Zone 1
CSA & USA Hazloc-godkendelser (2)	2392869: Ex ia IIC T4 ... T6
*) Find mere information på www.desitek.dk

Product 920383 was added to Notepad.

Go to Notepad

Product 920383 was added to the cart.

Go to Web-Shop

Results for products (0)

Results for content (0)

BLITZDUCTOR XT Ex (i) – Beskyttelsesmoduler

Details
