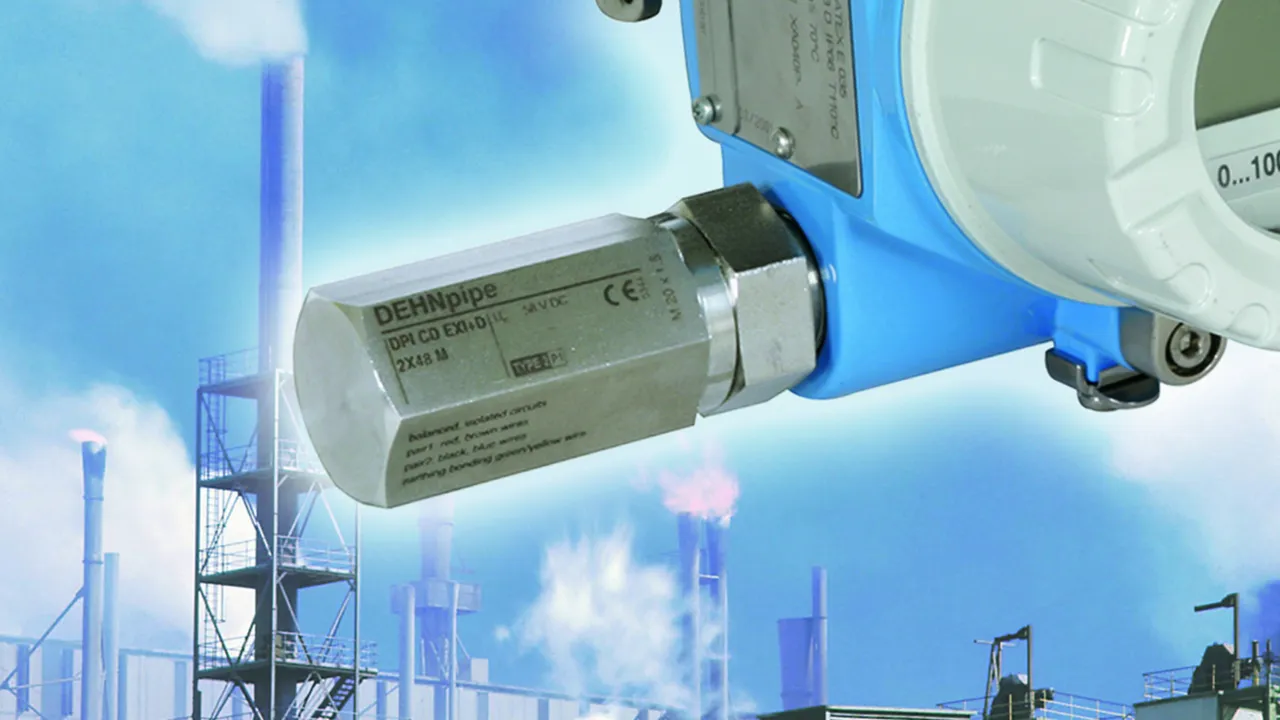

DEHNpipe

Overspændingsbeskyttelse til fastskruning på feltudstyr

Parallel- eller serieforbindelse
Lavet af rustfrit stål
Afleder til beskyttelse af en anden snitflade (transmissions- eller strømsiden) tilgængelig

Udgaver til Ex (i)- og Ex (d)-anvendelser

Til beskyttelse af egensikre målekredse og bussystemer Ex (i)
Udgave i en tryksikker kapsling Ex (d)

Flere godkendelserGodkendelse efter afleder: IECEx, ATEX, FISCO, CSA Hazloc

Details

lorem ipsum — Robust udgave i rustfrit stål.

DPI MD

Energetisk koordinerbar, todelt og lækstrømsfri afleder mod jord til 4-20 mA-snitflader med M20 x 1,5 (han/hun) skruegevind. Direkte, indirekte eller ingen jordforbindelse af skærm mulig. Kabelforskruning fås som tilbehør.

1 Product

Part No. 929941 DPI MD 24 M 2S

GTIN 4013364098152, Customs tariff No. (EU): 85363010, Gross weight: 187.40 g, PU: 1.00 Pakkestørrelse

Images

Additional information

CAD files

Max. driftsspænding DC: 34,8 V
Mærkestrøm: 0,5 A
C2 samlet mærkeafledestødstrøm (8/20 µs): 10 kA
Grænsefrekvens leder-leder: 14 MHz

fabrikat: DEHN
Type: DPI MD 24 M 2S
artikelnr.: 929941
eller tilsvarende

Certificates

Technical data

Aflederklasse	Q
Max. driftsspænding DC (U_C )	34,8 V
Mærkestrøm (I_L )	0,5 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Grænsefrekvens leder-leder (f_G )	14 MHz
Montage på felt-/apparatside	M20 x 1,5 udvendigt gevind / M20 x 1,5 indvendigt gevind
Godkendelser	SIL

Aflederklasse	Q
Mærksespænding (U_N )	24 V
Max. driftsspænding DC (U_C )	34,8 V
Max. driftsspænding AC (U_C )	24,5 V
Mærkestrøm (I_L )	0,5 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) skærm-PG (I_n )	20 kA
Restspænding leder-leder ved I_nC2 (U_P )	≤ 65 V
Restspænding leder-PG ved I_nC2 (U_P )	≤ 650 V
Restspænding skærm-PG ved I_nC2 (U_P )	≤ 650 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 50 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 500 V
Restspænding skærm-PG ved 1 kV/µs C3 (U_P )	≤ 600 V
Grænsefrekvens leder-leder (f_G )	14 MHz
Kapacitet leder-leder (C)	≤ 400 pF
Kapacitet leder-PG (C)	≤ 20 pF
Kapacitet skærm-PG (C)	≤ 15 pF
Serieimpedans per leder	2,2 ohm
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse med kabelforskruning	IP 67
Montage på felt-/apparatside	M20 x 1,5 udvendigt gevind / M20 x 1,5 indvendigt gevind
Tilslutning (indgang / udgang)	Skrue / tilslutningsleder 1,5 mm²
Tilslutningsleder, længde	200 mm
Tilsslutningstværsnit, massiv	0,08-2,5 mm²
Tilslutningstværsnit, fintrådet	0,08-1,5 mm²
Jording via	Kapsling eller jordingsring (tilbehør)
Kapslingsmateriale	Rustfrit
Farve	Blank
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	SIL
SIL-klassifikation	Op til SIL3 *⁾

Product 929941 was added to Notepad.

Go to Notepad

Product 929941 was added to the cart.

Go to Web-Shop

DPI ME

Energetisk koordinerbar, todelt afleder med gasgnistgab og dioder mod jord. Til ubalancerede snitflader med ½-14 NPT (han/han). Gennemført jordleder.

1 Product

Part No. 929921 DPI ME 24 N A2G

GTIN 4013364098169, Customs tariff No. (EU): 85363010, Gross weight: 255.20 g, PU: 1.00 Pakkestørrelse

Images

Additional information

CAD files

Max. driftsspænding DC: 34,8 V
Mærkestrøm: 0,5 A
C2 samlet mærkeafledestødstrøm (8/20 µs): 10 kA

fabrikat: DEHN
Type: DPI ME 24 N A2G
artikelnr.: 929921
eller tilsvarende

Certificates

Technical data

Aflederklasse	Q
Max. driftsspænding DC (U_C )	34,8 V
Mærkestrøm (I_L )	0,5 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Montage på felt-/apparatside	¹/₂-14 NPT han gevind / ¹/₂-14 NPT han gevind
Godkendelser	UL, SIL

Aflederklasse	Q
Mærksespænding (U_N )	24 V
Max. driftsspænding DC (U_C )	34,8 V
Max. driftsspænding AC (U_C )	24,5 V
Mærkestrøm (I_L )	0,5 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
Restspænding leder-leder ved I_nC2 (U_P )	≤ 120 V
Restspænding leder-PG ved I_nC2 (U_P )	≤ 65 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 98 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 49 V
Kapacitet leder-leder (C)	≤ 250 pF
Kapacitet leder-PG (C)	≤ 450 pF
Serieimpedans per leder	4,7 ohm
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 67
Montage på felt-/apparatside	¹/₂-14 NPT han gevind / ¹/₂-14 NPT han gevind
Tilslutning (indgang / udgang)	Tilslutningsleder AWG 16
Tilslutningsleder, længde	500 mm
Jording via	Kapsling og tilslutningsleder
Kapslingsmateriale	Rustfrit
Farve	Blank
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL, SIL
SIL-klassifikation	Op til SIL3 *⁾

Product 929921 was added to Notepad.

Go to Notepad

Product 929921 was added to the cart.

Go to Web-Shop

DPI MD EX

Energetisk koordinerbar, todelt afleder med beskyttelseskreds med lav kapacitet til beskyttelse af egensikre målekredse og bussystemer efter FISCO. Isolationsstyrke > 500 V mod jord. Kabelforskruning skal bestilles separat.

2 Products

Part No. 929960 DPI MD EX 24 M 2

GTIN 4013364098145, Customs tariff No. (EU): 85363010, Gross weight: 185.80 g, PU: 1.00 Pakkestørrelse

Images

Additional information

CAD files

Max. driftsspænding DC: 34,8 V
Mærkestrøm: 0,5 A
C2 samlet mærkeafledestødstrøm (8/20 µs): 10 kA
Grænsefrekvens leder-leder: 7 MHz

fabrikat: DEHN
Type: DPI MD EX 24 M 2
artikelnr.: 929960
eller tilsvarende

Certificates

Technical data

Aflederklasse	T
Max. driftsspænding DC (U_C )	34,8 V
Mærkestrøm (I_L )	0,5 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Grænsefrekvens leder-leder (f_G )	7 MHz
Montage på felt-/apparatside	M20 x 1,5 indvendigt gevind / M20 x 1,5 udvendigt gevind
Godkendelser	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL

Aflederklasse	T
Mærksespænding (U_N )	24 V
Max. driftsspænding DC (U_C )	34,8 V
Max. driftsspænding AC (U_C )	24,5 V
Max. indgangsspænding efter EN 60079-11 (U_i )	30 V
Max. indgangsstrøm efter EN 60079-11 (I_i )	0,5 A
Mærkestrøm (I_L )	0,5 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_nC2 (U_P )	≤ 55 V
Restspænding leder-PG ved I_nC2 (U_P )	≤ 1100 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 49 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 1000 V
Grænsefrekvens leder-leder (f_G )	7 MHz
Kapacitet leder-leder (C)	≤ 850 pF
Kapacitet leder-PG (C)	≤ 15 pF
Serieimpedans per leder	1,8 ohm
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 67
Montage på felt-/apparatside	M20 x 1,5 indvendigt gevind / M20 x 1,5 udvendigt gevind
Tilslutning (indgang / udgang)	Skrue / tilslutningsledere 1,5 mm²
Tilslutningsleder, længde	200 mm
Tilsslutningstværsnit, massiv	0,08-2,5 mm²
Tilslutningstværsnit, fintrådet	0,08-1,5 mm²
Jording via	Indkapsling
Kapslingsmateriale	Rustfrit
Farve	Blank
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
ATEX-godkendelser	DEKRA 11ATEX0076 X: II 2 (1) G Ex ia [ia Ga] IIC T4 ... T6 Gb
IECEx-godkendelser	DEK 11.0025X: Ex ia [ia Ga] IIC T4 ... T6 Gb
CSA & USA Hazloc-godkendelser (1)	CSA17CA.70144338: Ex ia [ia Ga] IIC T4 … T6 Gb
CSA & USA Hazloc-godkendelser (2)	CSA17CA.70144338: Class I Div 1; Class I Zone 1
China Compulsory Certification	CCC No. 2021312304001027
SIL-klassifikation	Op til SIL3 *⁾

Product 929960 was added to Notepad.

Go to Notepad

Product 929960 was added to the cart.

Go to Web-Shop

Part No. 929965 DPI MD EX 24 N 2

GTIN 4013364360778, Customs tariff No. (EU): 85363010, Gross weight: 185.00 g, PU: 1.00 Pakkestørrelse

Images

Additional information

Max. driftsspænding DC: 34,8 V
Mærkestrøm: 0,5 A
C2 samlet mærkeafledestødstrøm (8/20 µs): 10 kA
Grænsefrekvens leder-leder: 7 MHz

fabrikat: DEHN
Type: DPI MD EX 24 N 2
artikelnr.: 929965
eller tilsvarende

Certificates

Technical data

Aflederklasse	T
Max. driftsspænding DC (U_C )	34,8 V
Mærkestrøm (I_L )	0,5 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Grænsefrekvens leder-leder (f_G )	7 MHz
Montage på felt-/apparatside	½-14 NPT indvendigt gevind / ½-14 NPT udvendigt gevind
Godkendelser	ATEX, IECEx, CCC, SIL

Aflederklasse	T
Mærksespænding (U_N )	24 V
Max. driftsspænding DC (U_C )	34,8 V
Max. driftsspænding AC (U_C )	24,5 V
Max. indgangsspænding efter EN 60079-11 (U_i )	30 V
Max. indgangsstrøm efter EN 60079-11 (I_i )	0,5 A
Mærkestrøm (I_L )	0,5 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_nC2 (U_P )	≤ 55 V
Restspænding leder-PG ved I_nC2 (U_P )	≤ 1100 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 49 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 1000 V
Grænsefrekvens leder-leder (f_G )	7 MHz
Kapacitet leder-leder (C)	≤ 850 pF
Kapacitet leder-PG (C)	≤ 15 pF
Serieimpedans per leder	1,8 ohm
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 67
Montage på felt-/apparatside	½-14 NPT indvendigt gevind / ½-14 NPT udvendigt gevind
Tilslutning (indgang / udgang)	Skrue / tilslutningsledere 1,5 mm²
Tilslutningsleder, længde	200 mm
Tilsslutningstværsnit, massiv	0,08-2,5 mm²
Tilslutningstværsnit, fintrådet	0,08-1,5 mm²
Jording via	Indkapsling
Kapslingsmateriale	Rustfrit
Farve	Blank
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	ATEX, IECEx, CCC, SIL
ATEX-godkendelser	DEKRA 11ATEX0076 X: II 2 (1) G Ex ia [ia Ga] IIC T4 ... T6 Gb
IECEx-godkendelser	DEK 11.0025X: Ex ia [ia Ga] IIC T4 ... T6 Gb
China Compulsory Certification	CCC No. 2021312304001027
SIL-klassifikation	Op til SIL3 *)

Product 929965 was added to Notepad.

Go to Notepad

Product 929965 was added to the cart.

Go to Web-Shop

DPI CD EXI

Overspændingsafleder med beskyttelseskreds med lav kapacitet til beskyttelse af egensikre målekredse og bussystemer efter FISCO. Isolationsstyrke > 500 V mod jord.

2 Products

Part No. 929961 DPI CD EXI 24 M

GTIN 4013364101784, Customs tariff No. (EU): 85363010, Gross weight: 183.00 g, PU: 1.00 Pakkestørrelse

Images

Additional information

CAD files

Max. driftsspænding DC: 32 V
Mærkestrøm: 0,55 A
C2 samlet mærkeafledestødstrøm (8/20 µs): 10 kA
Grænsefrekvens leder-leder: 67 MHz

fabrikat: DEHN
Type: DPI CD EXI 24 M
artikelnr.: 929961
eller tilsvarende

Certificates

Technical data

Aflederklasse	T
Max. driftsspænding DC (U_C )	32 V
Mærkestrøm (I_L )	0,55 A
D1 lynstødstrøm (10/350 µs) leder-PG (I_imp )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Grænsefrekvens leder-leder (f_G )	67 MHz
Montage på felt-/apparatside	M20 x 1,5 udvendigt gevind
Godkendelser	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL

Aflederklasse	T
Mærksespænding (U_N )	24 V
Max. driftsspænding DC (U_C )	32 V
Max. driftsspænding AC (U_C )	22,6 V
Max. indgangsspænding efter EN 60079-11 (U_i )	30 V
Max. indgangsstrøm efter EN 60079-11 (I_i )	0,55 A
Mærkestrøm (I_L )	0,55 A
D1 lynstødstrøm (10/350 µs) leder-PG (I_imp )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) leder-leder (I_n )	150 A
C2 mærkeafledestødstrøm (8/20 µs) leder-PG (I_n )	10 kA
Restspænding leder-leder ved I_nC2 (U_P )	≤ 58 V
Restspænding leder-PG ved I_nC2 (U_P )	≤ 1700 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 50 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 1200 V
Grænsefrekvens leder-leder (f_G )	67 MHz
Kapacitet leder-leder (C)	≤ 25 pF
Kapacitet leder-PG (C)	≤ 15 pF
Driftstemperaturområde (T_U )	-50 °C ... +80 °C
Kapslingsklasse	IP 67
Montage på felt-/apparatside	M20 x 1,5 udvendigt gevind
Tilslutning	Tilslutningsleder 1,3 mm²
Tilslutningsleder, længde	250 mm
Jording via	Tilslutningsleder
Kapslingsmateriale	Rustfrit
Farve	Blank
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
ATEX-godkendelser	KEMA 04ATEX1189 X: II 2 (1) G Ex ia [ia Ga] IIC T5 ... T6 Gb
IECEx-godkendelser	KEM 09.0076X: Ex ia [ia Ga] IIC T5 ... T6 Gb
CSA & USA Hazloc-godkendelser (1)	CSA 13.70000407: Ex ia [ia] IIC T5 … T6
CSA & USA Hazloc-godkendelser (2)	CSA 13.70000407: Klasse I Div 1, 2; Klasse I Zone 1
China Compulsory Certification	CCC No. 2021312304001030
SIL-klassifikation	Op til SIL3 *⁾

Product 929961 was added to Notepad.

Go to Notepad

Product 929961 was added to the cart.

Go to Web-Shop

Part No. 929963 DPI CD EXI 24 N

GTIN 4013364101807, Customs tariff No. (EU): 85363010, Gross weight: 196.00 g, PU: 1.00 Pakkestørrelse

Images

Additional information

CAD files

Max. driftsspænding DC: 32 V
Mærkestrøm: 0,55 A
C2 samlet mærkeafledestødstrøm (8/20 µs): 10 kA
Grænsefrekvens leder-leder: 67 MHz

fabrikat: DEHN
Type: DPI CD EXI 24 N
artikelnr.: 929963
eller tilsvarende

Certificates

Technical data

Aflederklasse	T
Max. driftsspænding DC (U_C )	32 V
Mærkestrøm (I_L )	0,55 A
D1 lynstødstrøm (10/350 µs) leder-PG (I_imp )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Grænsefrekvens leder-leder (f_G )	67 MHz
Montage på felt-/apparatside	¹/₂-14 NPT udvendigt gevind
Godkendelser	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL

Aflederklasse	T
Mærksespænding (U_N )	24 V
Max. driftsspænding DC (U_C )	32 V
Max. driftsspænding AC (U_C )	22,6 V
Max. indgangsspænding efter EN 60079-11 (U_i )	30 V
Max. indgangsstrøm efter EN 60079-11 (I_i )	0,55 A
Mærkestrøm (I_L )	0,55 A
D1 lynstødstrøm (10/350 µs) leder-PG (I_imp )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) leder-leder (I_n )	150 A
C2 mærkeafledestødstrøm (8/20 µs) leder-PG (I_n )	10 kA
Restspænding leder-leder ved I_nC2 (U_P )	≤ 58 V
Restspænding leder-PG ved I_nC2 (U_P )	≤ 1700 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 50 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 1200 V
Grænsefrekvens leder-leder (f_G )	67 MHz
Kapacitet leder-leder (C)	≤ 25 pF
Kapacitet leder-PG (C)	≤ 15 pF
Driftstemperaturområde (T_U )	-50 °C ... +80 °C
Kapslingsklasse	IP 67
Montage på felt-/apparatside	¹/₂-14 NPT udvendigt gevind
Tilslutning	Tilslutningsledere 1,3 mm²
Tilslutningsleder, længde	250 mm
Jording via	Tilslutningsleder
Kapslingsmateriale	Rustfrit
Farve	Blank
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
ATEX-godkendelser	KEMA 04ATEX1189 X: II 2 (1) G Ex ia [ia Ga] IIC T5 ... T6 Gb
IECEx-godkendelser	KEM 09.0076X: Ex ia [ia Ga] IIC T5 ... T6 Gb
CSA & USA Hazloc-godkendelser (1)	CSA 13.70000407: Ex ia [ia] IIC T5 … T6
CSA & USA Hazloc-godkendelser (2)	CSA 13.70000407: Class I Div 1, 2; Class I Zone 1
China Compulsory Certification	CCC No. 2021312304001030
SIL-klassifikation	Op til SIL3 *⁾

Product 929963 was added to Notepad.

Go to Notepad

Product 929963 was added to the cart.

Go to Web-Shop

DPI CD EXD

Overspændingsafleder med beskyttelseskreds med lav kapacitet i tryksikker kapsling til beskyttelse af egensikre målekredse og bussystemer i eksplosionsfarlige områder. Isolationsstyrke > 500 V mod jord. Certificieret efter CSA og USA Hazloc.

2 Products

Part No. 929962 DPI CD EXD 24 M

GTIN 4013364101791, Customs tariff No. (EU): 85363010, Gross weight: 183.00 g, PU: 1.00 Pakkestørrelse

Images

Additional information

CAD files

Max. driftsspænding DC: 32 V
Mærkestrøm: 0,55 A
C2 samlet mærkeafledestødstrøm (8/20 µs): 10 kA
Grænsefrekvens leder-leder: 67 MHz

fabrikat: DEHN
Type: DPI CD EXD 24 M
artikelnr.: 929962
eller tilsvarende

Certificates

Technical data

Aflederklasse	T
Max. driftsspænding DC (U_C )	32 V
Mærkestrøm (I_L )	0,55 A
D1 lynstødstrøm (10/350 µs) leder-PG (I_imp )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Grænsefrekvens leder-leder (f_G )	67 MHz
Montage på felt-/apparatside	M20 x 1,5 udvendigt gevind
Godkendelser	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL

Aflederklasse	T
Mærksespænding (U_N )	24 V
Max. driftsspænding DC (U_C )	32 V
Max. driftsspænding AC (U_C )	22,6 V
Mærkestrøm (I_L )	0,55 A
D1 lynstødstrøm (10/350 µs) leder-PG (I_imp )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
Restspænding leder-leder ved I_nC2 (U_P )	≤ 58 V
Restspænding leder-PG ved I_nC2 (U_P )	≤ 1700 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 50 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 1200 V
Grænsefrekvens leder-leder (f_G )	67 MHz
Kapacitet leder-leder (C)	≤ 25 pF
Kapacitet leder-PG (C)	≤ 15 pF
Driftstemperaturområde (T_U )	-50 °C ... +80 °C
Kapslingsklasse	IP 67
Montage på felt-/apparatside	M20 x 1,5 udvendigt gevind
Tilslutning	Tilslutningsledere 1,3 mm²
Tilslutningsleder, længde	250 mm
Jording via	Tilslutningsleder
Kapslingsmateriale	Rustfrit
Farve	Blank
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
ATEX-godkendelser	KEMA 04ATEX2190 X: II 2 G Ex db IIC T5 or T6 Gb
IECEx-godkendelser	KEM 09.0064X: Ex db IIC T5 or T6 Gb
CSA & USA Hazloc-godkendelser (1)	CSA 10.2317168: Ex d IIC T4 ... T6
CSA & USA Hazloc-godkendelser (2)	CSA 10.2317168: Klasse I Div 1, 2; Klasse I Zone 1
China Compulsory Certification	CCC No. 2021312304001029
SIL-klassifikation	Op til SIL3 *⁾

Product 929962 was added to Notepad.

Go to Notepad

Product 929962 was added to the cart.

Go to Web-Shop

Part No. 929964 DPI CD EXD 24 N

GTIN 4013364101814, Customs tariff No. (EU): 85363010, Gross weight: 183.00 g, PU: 1.00 Pakkestørrelse

Images

Additional information

CAD files

Max. driftsspænding DC: 32 V
Mærkestrøm: 0,55 A
C2 samlet mærkeafledestødstrøm (8/20 µs): 10 kA
Grænsefrekvens leder-leder: 67 MHz

fabrikat: DEHN
Type: DPI CD EXD 24 N
artikelnr.: 929964
eller tilsvarende

Certificates

Technical data

Aflederklasse	T
Max. driftsspænding DC (U_C )	32 V
Mærkestrøm (I_L )	0,55 A
D1 lynstødstrøm (10/350 µs) leder-PG (I_imp )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Grænsefrekvens leder-leder (f_G )	67 MHz
Montage på felt-/apparatside	¹/₂-14 NPT udvendigt gevind
Godkendelser	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL

Aflederklasse	T
Mærksespænding (U_N )	24 V
Max. driftsspænding DC (U_C )	32 V
Max. driftsspænding AC (U_C )	22,6 V
Mærkestrøm (I_L )	0,55 A
D1 lynstødstrøm (10/350 µs) leder-PG (I_imp )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
Restspænding leder-leder ved I_nC2 (U_P )	≤ 58 V
Restspænding leder-PG ved I_nC2 (U_P )	≤ 1700 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 50 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 1200 V
Grænsefrekvens leder-leder (f_G )	67 MHz
Kapacitet leder-leder (C)	≤ 25 pF
Kapacitet leder-PG (C)	≤ 15 pF
Driftstemperaturområde (T_U )	-50 °C ... +80 °C
Kapslingsklasse	IP 67
Montage på felt-/apparatside	¹/₂-14 NPT udvendigt gevind
Tilslutning	Tilslutningsledere 1,3 mm²
Tilslutningsleder, længde	250 mm
Jording via	Tilslutningsleder
Kapslingsmateriale	Rustfrit
Farve	Blank
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
ATEX-godkendelser	KEMA 04ATEX2190 X: II 2 G Ex db IIC T5 or T6 Gb
IECEx-godkendelser	KEM 09.0064X: Ex db IIC T5 or T6 Gb
CSA & USA Hazloc-godkendelser (1)	CSA 10.2317168: Ex d IIC T4 ... T6
CSA & USA Hazloc-godkendelser (2)	CSA 10.2317168: Klasse I Div 1, 2; Klasse I Zone 1
China Compulsory Certification	CCC No. 2021312304001029
SIL-klassifikation	Op til SIL3 *⁾

Product 929964 was added to Notepad.

Go to Notepad

Product 929964 was added to the cart.

Go to Web-Shop

DPI CD HF EXD

Overspændingsafleder med beskyttelseskreds med lav kapacitet i tryksikker kapsling til beskyttelse af egensikre målekredse og bussystemer i eksplosionsfarlige områder.

1 Product

Part No. 929971 DPI CD HF EXD 5 M

GTIN 4013364120761, Customs tariff No. (EU): 85363010, Gross weight: 285.60 g, PU: 1.00 Pakkestørrelse

Images

Additional information

CAD files

Max. driftsspænding DC: 6 V
Mærkestrøm ved 80 °C: 0,1 A
C2 samlet mærkeafledestødstrøm (8/20 µs): 20 kA
Grænsefrekvens leder-leder: 100 MHz

fabrikat: DEHN
Type: DPI CD HF EXD 5 M
artikelnr.: 929971
eller tilsvarende

Certificates

Technical data

Aflederklasse	T
Max. driftsspænding DC (U_C )	6 V
Mærkestrøm ved 80 °C (I_L )	0,1 A
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Grænsefrekvens leder-leder (f_G )	100 MHz
Montage på felt-/apparatside	M20 x 1,5 udvendigt gevind
Godkendelser	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL

Aflederklasse	T
Mærksespænding (U_N )	5 V
Max. driftsspænding DC (U_C )	6 V
Max. driftsspænding AC (U_C )	4,2 V
Mærkestrøm ved 80 °C (I_L )	0,1 A
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
Restspænding leder-leder ved I_nC2 (U_P )	≤ 55 V
Restspænding leder-PG ved I_nC2 (U_P )	≤ 1000 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 12 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 700 V
Grænsefrekvens leder-leder (f_G )	100 MHz
Kapacitet leder-leder (C)	≤ 40 pF
Kapacitet leder-PG (C)	≤ 30 pF
Serieimpedans per leder	4,7 ohm
Driftstemperaturområde (T_U) for ATEX / IECEx	-50 °C ... +80 °C
Kapslingsklasse	IP 67
Montage på felt-/apparatside	M20 x 1,5 udvendigt gevind
Tilslutning	Tilslutningsledere 1,3 mm²
Tilslutningsleder, længde	300 mm
Jording via	Tilslutningsleder
Kapslingsmateriale	Rustfrit
Farve	Blank
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
ATEX-godkendelser	KEMA 04ATEX2190 X: II 2 G Ex db IIC T5 or T6 Gb
IECEx-godkendelser	KEM 09.0064X: Ex db IIC T5 or T6 Gb
China Compulsory Certification	CCC No. 2021312304001029
SIL-klassifikation	Op til SIL3 *⁾

Product 929971 was added to Notepad.

Go to Notepad

Product 929971 was added to the cart.

Go to Web-Shop

DPI CD EXD 230 24

Overspændingsafleder i tryksikker kapsling til både strøm- og datasiden til installation i eksplosionsfarlige områder (zone 1 og 2) til beskyttelse en 120 / 230 V-netforsyning og en 24 V-datasnitflade i feltudstyr. Yderligere sikkerhed gennem fejlsikker Y-kobling til 120 / 230 V-netforsyningen.

II 2 G Ex d IIC T5/T6-version til universel anvendelse i Ex-zone 1 og 2, certificeret efter CSA og USA Hazloc.

2 Products

Part No. 929969 DPI CD EXD 230 24 M

GTIN 4013364127418, Customs tariff No. (EU): 85363010, Gross weight: 280.00 g, PU: 1.00 Pakkestørrelse

Images

Additional information

CAD files

Max. driftsspænding DC: 32 V
Mærkestrøm ved 80 °C: 0,55 A
C2 samlet mærkeafledestødstrøm (8/20 µs): 10 kA

fabrikat: DEHN
Type: DPI CD EXD 230 24 M
artikelnr.: 929969
eller tilsvarende

Certificates

Technical data

Beskyttelse til datasiden
Aflederklasse	U
Max. driftsspænding DC (U_C )	32 V
Mærkestrøm ved 80 °C (I_L )	0,55 A
D1 lynstødstrøm (10/350 µs) leder-PG (I_imp )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Montage på felt-/apparatside	M20 x 1,5 udvendigt gevind
Godkendelser	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Beskyttelse til strømsiden
Afleder efter EN 61643-11 / ... IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	255 V
Samlet afledestødstrøm (8/20 µs) L+N-PE (I_total )	5 kA
Restspænding L-N (U_P )	≤ 1,4 kV
Max. overstrømsbeskyttelse på netsiden	16 A gG eller B 16 A

Beskyttelse til datasiden
Aflederklasse	U
Mærkespænding (U_N )	24 V
Max. driftsspænding DC (U_C )	32 V
Max. driftsspænding AC (U_C )	22,6 V
Mærkestrøm ved 80 °C (I_L )	0,55 A
D1 lynstødstrøm (10/350 µs) leder-PG (I_imp )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Restspænding leder-leder ved I_nC2 (U_P )	≤ 58 V
Restspænding leder-PG ved I_nC2 (U_P )	≤ 900 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 50 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 850 V
Kapacitet leder-leder (C)	≤ 25 pF
Kapactitet leder-PG (C)	≤ 15 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 67
Montage på felt-/apparatside	M20 x 1,5 udvendigt gevind
Tilslutning	Tilslutningsledere 1,3 mm²
Tilslutningsleder længde	250 mm
Jording via	Tilslutningsleder
Kapslingsmateriale	Rustfrit
Farve	Blank
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
ATEX-godkendelser	KEMA 10ATEX0114 X: II 2 G Ex db IIC T5/T6 Gb
IECEx-godkendelser	DEK 11.0006X: Ex db IIC T5 or T6 Gb
CSA & USA Hazloc-godkendelser (1)	CSA 10.2317168: Ex d IIC T4 ... T6
CSA & USA Hazloc-godkendelser (2)	CSA 10.2317168: Klasse I Div 1, 2; Klasse I Zone 1
China Compulsory Certification	CCC No. 2021312304001026
SIL-klassificering	Op til SIL3 *)
Beskyttelse til strømsiden
Afleder efter EN 61643-11 / ... IEC 61643-11	Type 2 / klasse II
Mærkespænding AC (U_N )	120/230 V
Max. driftsspænding AC (U_C )	255 V
Mærkeafledestødstrøm (8/20 µs) L-N (I_n )	3 kA
Samlet afledestødstrøm (8/20 µs) L+N-PE (I_total )	5 kA
Restspænding L-N (U_P )	≤ 1,4 kV
Restspænding L/N-PE (U_P )	≤ 1,5 kV
Max. afledestrøm L-N (I_max )	3 kA
Max. overstrømsbeskyttelse på netsiden	16 A gG eller B 16 A
Kortslutningsbæreevne ved overstrømsbeskyttelse på netsiden med 16 A gG	6 kA_eff
Midlertidig overspænding (TOV) L-N (U_T )	335 V / 5 sek.
Midlertidig overspænding (TOV) L/N-PE (1) (U_T )	400 V / 5 sek.
Midlertidig overspænding (TOV) L/N-PE (2) (U_T )	1200 V+U_CS/ 200 ms
Indikation af frakoblingsenhed	Foransiddende sikring

Product 929969 was added to Notepad.

Go to Notepad

Product 929969 was added to the cart.

Go to Web-Shop

Part No. 929970 DPI CD EXD 230 24 N

GTIN 4013364127425, Customs tariff No. (EU): 85363010, Gross weight: 273.00 g, PU: 1.00 Pakkestørrelse

Images

Additional information

CAD files

Max. driftsspænding DC: 32 V
Mærkestrøm ved 80 °C: 0,55 A
C2 samlet mærkeafledestødstrøm (8/20 µs): 10 kA

fabrikat: DEHN
Type: DPI CD EXD 230 24 N
artikelnr.: 929970
eller tilsvarende

Certificates

Technical data

Beskyttelse til datasiden
Aflederklasse	U
Max. driftsspænding DC (U_C )	32 V
Mærkestrøm ved 80 °C (I_L )	0,55 A
D1 lynstødstrøm (10/350 µs) leder-PG (I_imp )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Montage på felt-/apparatside	¹/₂-14 NPT udvendigt gevind
Godkendelser	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Beskyttelse til strømsiden
Afleder efter EN 61643-11 / ... IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	255 V
Samlet afledestødstrøm (8/20 µs) L+N-PE (I_total )	5 kA
Restspænding L-N (U_P )	≤ 1,4 kV
Max. overstrømsbeskyttelse på netsiden	16 A gG eller B 16 A

Beskyttelse til datasiden
Aflederklasse	U
Mærkespænding (U_N )	24 V
Max. driftsspænding DC (U_C )	32 V
Max. driftsspænding AC (U_C )	22,6 V
Mærkestrøm ved 80 °C (I_L )	0,55 A
D1 lynstødstrøm (10/350 µs) leder-PG (I_imp )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Restspænding leder-leder ved I_nC2 (U_P )	≤ 58 V
Restspænding leder-PG ved I_nC2 (U_P )	≤ 900 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 50 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 850 V
Kapacitet leder-leder (C)	≤ 25 pF
Kapactitet leder-PG (C)	≤ 15 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 67
Montage på felt-/apparatside	¹/₂-14 NPT udvendigt gevind
Tilslutning	Tilslutningsledere 1,3 mm²
Tilslutningsleder længde	250 mm
Jording via	Tilslutningsleder
Kapslingsmateriale	Rustfrit
Farve	Blank
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
ATEX-godkendelser	KEMA 10ATEX0114 X: II 2 G Ex db IIC T5/T6 Gb
IECEx-godkendelser	DEK 11.0006X: Ex db IIC T5 or T6 Gb
CSA & USA Hazloc-godkendelser (1)	CSA 10.2317168: Ex d IIC T4 ... T6
CSA & USA Hazloc-godkendelser (2)	CSA 10.2317168: Klasse I Div 1, 2; Klasse I Zone 1
China Compulsory Certification	CCC No. 2021312304001026
SIL-klassificering	Op til SIL3 *)
Beskyttelse til strømsiden
Afleder efter EN 61643-11 / ... IEC 61643-11	Type 2 / klasse II
Mærkespænding AC (U_N )	120 / 230 V
Max. driftsspænding AC (U_C )	255 V
Mærkeafledestødstrøm (8/20 µs) L-N (I_n )	3 kA
Samlet afledestødstrøm (8/20 µs) L+N-PE (I_total )	5 kA
Restspænding L-N (U_P )	≤ 1,4 kV
Restspænding L/N-PE (U_P )	≤ 1,5 kV
Max. afledestrøm L-N (I_max )	3 kA
Max. overstrømsbeskyttelse på netsiden	16 A gG eller B 16 A
Kortslutningsbæreevne ved overstrømsbeskyttelse på netsiden med 16 A gG	6 kA_eff
Midlertidig overspænding (TOV) L-N (U_T )	335 V / 5 sek.
Midlertidig overspænding (TOV) L/N-PE (1) (U_T )	400 V / 5 sek.
Midlertidig overspænding (TOV) L/N-PE (2) (U_T )	1200 V+U_CS/ 200 ms
Indikation af frakoblingsenhed	Foransiddende sikring

Product 929970 was added to Notepad.

Go to Notepad

Product 929970 was added to the cart.

Go to Web-Shop

DPI CD EXI+D 2X24

Overspændingsafleder i tryksikker kapsling til installation i eksplosionsfarlige områder til beskyttelse af to 24 V-snitflader.

2 Products

Part No. 929950 DPI CD EXI+D 2X24 M

GTIN 4013364137387, Customs tariff No. (EU): 85363010, Gross weight: 247.00 g, PU: 1.00 Pakkestørrelse

Images

Additional information

CAD files

Max. driftsspænding DC: 36 V
Mærkestrøm: 0,55 A
C2 samlet mærkeafledestødstrøm (8/20 µs): 20 kA

fabrikat: DEHN
Type: DPI CD EXI+D 2X24 M
artikelnr.: 929950
eller tilsvarende

Certificates

Technical data

Aflederklasse	T
Max. driftsspænding DC (U_C )	36 V
Mærkestrøm (I_L )	0,55 A
D1 lynstødstrøm (10/350 µs) leder-PG (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Montage på felt-/apparatside	M20 x 1,5 udvendigt gevind
Godkendelser	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL

Aflederklasse	T
Mærksespænding (U_N )	24 V
Max. driftsspænding DC (U_C )	36 V
Max. driftsspænding AC (U_C )	25,4 V
Mærkestrøm (I_L )	0,55 A
D1 lynstødstrøm (10/350 µs) leder-PG (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) leder-PG (I_n )	10 kA
Restspænding leder-leder ved I_nC2 (U_P )	≤ 65 V
Restspænding leder-PG ved I_nC2 (U_P )	≤ 2000 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 50 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 1200 V
Kapacitet leder-leder (C)	≤ 2000 pF
Kapacitet leder-PG (C)	≤ 15 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 67
Montage på felt-/apparatside	M20 x 1,5 udvendigt gevind
Tilslutning	Tilslutningsledere 1,3 mm²
Tilslutningsleder, længde	250 mm
Jording via	Tilslutningsleder
Kapslingsmateriale	NIRO (V2A)
Farve	Blank
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
ATEX-godkendelser (1)	DEKRA 11ATEX0207 X: II 2 (1) G Ex ia [ia Ga] IIC T5 / T6 Gb
ATEX-godkendelser (2)	DEKRA 11ATEX0217 X: II 2 G Ex db IIC T5 / T6 Gb
IECEx-godkendelser (1)	DEK 11.0076X: Ex ia [ia Ga] IIC T5 / T6 Gb
IECEx-godkendelser (2)	DEK 11.0079X: Ex db IIC T5 / T6 Gb
CSA & USA Hazloc-godkendelser (1)	CSA 13.70000407: Ex ia [ia] IIC T5 … T6
CSA & USA Hazloc-godkendelser (2)	CSA 13.70000407: Klasse I Div 1, 2; Klasse I Zone 1
China Compulsory Certification (1)	CCC No. 2021312304001028 (Ex ia)
China Compulsory Certification (2)	CCC No. 2021312304001025 (Ex d)
SIL-klassifikation	Op til SIL3 ^*)

Product 929950 was added to Notepad.

Go to Notepad

Product 929950 was added to the cart.

Go to Web-Shop

Part No. 929951 DPI CD EXI+D 2X24 N

GTIN 4013364137394, Customs tariff No. (EU): 85363010, Gross weight: 247.00 g, PU: 1.00 Pakkestørrelse

Images

Additional information

CAD files

Max. driftsspænding DC: 36 V
Mærkestrøm: 0,55 A
C2 samlet mærkeafledestødstrøm (8/20 µs): 20 kA

fabrikat: DEHN
Type: DPI CD EXI+D 2X24 N
artikelnr.: 929951
eller tilsvarende

Certificates

Technical data

Aflederklasse	T
Max. driftsspænding DC (U_C )	36 V
Mærkestrøm (I_L )	0,55 A
D1 lynstødstrøm (10/350 µs) leder-PG (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Montage på felt-/apparatside	¹/₂-14 NPT han gevind
Godkendelser	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL

Aflederklasse	T
Mærksespænding (U_N )	24 V
Max. driftsspænding DC (U_C )	36 V
Max. driftsspænding AC (U_C )	25,4 V
Mærkestrøm (I_L )	0,55 A
D1 lynstødstrøm (10/350 µs) leder-PG (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) leder-PG (I_n )	10 kA
Restspænding leder-leder ved I_nC2 (U_P )	≤ 65 V
Restspænding leder-PG ved I_nC2 (U_P )	≤ 2000 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 50 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 1200 V
Kapacitet leder-leder (C)	≤ 2000 pF
Kapacitet leder-PG (C)	≤ 15 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 67
Montage på felt-/apparatside	¹/₂-14 NPT han gevind
Tilslutning	Tilslutningsledere 1,3 mm²
Tilslutningsleder, længde	250 mm
Jording via	Tilslutningsleder
Kapslingsmateriale	NIRO (V2A)
Farve	Blank
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
ATEX-godkendelser (1)	DEKRA 11ATEX0207 X: II 2 (1) G Ex ia [ia Ga] IIC T5 / T6 Gb
ATEX-godkendelser (2)	DEKRA 11ATEX0217 X: II 2 G Ex db IIC T5 / T6 Gb
IECEx-godkendelser (1)	DEK 11.0076X: Ex ia [ia Ga] IIC T5 / T6 Gb
IECEx-godkendelser (2)	DEK 11.0079X: Ex db IIC T5 / T6 Gb
CSA & USA Hazloc-godkendelser (1)	CSA 13.70000407: Ex ia [ia] IIC T5 … T6
CSA & USA Hazloc-godkendelser (2)	CSA 13.70000407: Klass I Div 1, 2; Klass I Zone 1
China Compulsory Certification (1)	CCC No. 2021312304001028 (Ex ia)
China Compulsory Certification (2)	CCC No. 2021312304001025 (Ex d)
SIL-klassifikation	Op til SIL3 *⁾

Product 929951 was added to Notepad.

Go to Notepad

Product 929951 was added to the cart.

Go to Web-Shop

DPI CD EXI+D 2X48

Overspændingsafleder i tryksikker kapsling til installation i eksplosionsfarlige områder til beskyttelse af to 48 V-snitflader.

2 Products

Part No. 929952 DPI CD EXI+D 2X48 M

GTIN 4013364137400, Customs tariff No. (EU): 85363010, Gross weight: 247.00 g, PU: 1.00 Pakkestørrelse

Images

Additional information

Max. driftsspænding DC: 58 V
Mærkestrøm: 0,55 A
C2 samlet mærkeafledestødstrøm (8/20 µs): 20 kA

fabrikat: DEHN
Type: DPI CD EXI+D 2X48 M
artikelnr.: 929952
eller tilsvarende

Technical data

Aflederklasse	T
Max. driftsspænding DC (U_C )	58 V
Mærkestrøm (I_L )	0,55 A
D1 lynstødstrøm (10/350 µs) leder-PG (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Montage på felt-/apparatside	M20 x 1,5 udvendigt gevind
Godkendelser	ATEX, IECEx, CSA & USA Hazloc, SIL

Aflederklasse	T
Mærksespænding (U_N )	48 V
Max. driftsspænding DC (U_C )	58 V
Max. driftsspænding AC (U_C )	41 V
Mærkestrøm (I_L )	0,55 A
D1 lynstødstrøm (10/350 µs) leder-PG (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) leder-PG (I_n )	10 kA
Restspænding leder-leder ved I_nC2 (U_P )	≤ 95 V
Restspænding leder-PG ved I_nC2 (U_P )	≤ 2000 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 80 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 1200 V
Kapacitet leder-leder (C)	≤ 1200 pF
Kapacitet leder-PG (C)	≤ 15 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 67
Montage på felt-/apparatside	M20 x 1,5 udvendigt gevind
Tilslutning	Tilslutningsledere 1,3 mm²
Tilslutningsleder, længde	250 mm
Jording via	Tilslutningsleder
Kapslingsmateriale	Rustfrit
Farve	Blank
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	ATEX, IECEx, CSA & USA Hazloc, SIL
ATEX-godkendelser (1)	DEKRA 11ATEX0207 X: II 2 (1) G Ex ia [ia Ga] IIC T5 / T6 Gb
ATEX-godkendelser (2)	DEKRA 11ATEX0217 X: II 2 G Ex d IIC T5 / T6 Gb
IECEx-godkendelser (1)	DEK 11.0076X: Ex ia [ia Ga ] IIC T5 / T6 Gb
IECEx-godkendelser (2)	DEK 11.0079X: Ex d IIC T5 eller T6 Gb
CSA & USA Hazloc-godkendelser (1)	CSA 13.70000407: Ex ia [ia] IIC T5 … T6
CSA & USA Hazloc-godkendelser (2)	CSA 13.70000407: Klasse I Div 1, 2; Klasse I Zone 1
SIL-klassifikation	Op til SIL3 *⁾

Product 929952 was added to Notepad.

Go to Notepad

Product 929952 was added to the cart.

Go to Web-Shop

Part No. 929953 DPI CD EXI+D 2X48 N

GTIN 4013364137417, Customs tariff No. (EU): 85363010, Gross weight: 247.00 g, PU: 1.00 Pakkestørrelse

Images

Additional information

Max. driftsspænding DC: 58 V
Mærkestrøm: 0,55 A
C2 samlet mærkeafledestødstrøm (8/20 µs): 20 kA

fabrikat: DEHN
Type: DPI CD EXI+D 2X48 N
artikelnr.: 929953
eller tilsvarende

Technical data

Aflederklasse	T
Max. driftsspænding DC (U_C )	58 V
Mærkestrøm (I_L )	0,55 A
D1 lynstødstrøm (10/350 µs) leder-PG (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Montage på felt-/apparatside	¹/₂-14 NPT udvendigt gevind
Godkendelser	ATEX, IECEx, CSA & USA Hazloc, SIL

Aflederklasse	T
Mærksespænding (U_N )	48 V
Max. driftsspænding DC (U_C )	58 V
Max. driftsspænding AC (U_C )	41 V
Mærkestrøm (I_L )	0,55 A
D1 lynstødstrøm (10/350 µs) leder-PG (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) leder-PG (I_n )	10 kA
Restspænding leder-leder ved I_nC2 (U_P )	≤ 95 V
Restspænding leder-PG ved I_nC2 (U_P )	≤ 2000 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 80 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 1200 V
Kapacitet leder-leder (C)	≤ 1200 pF
Kapacitet leder-PG (C)	≤ 15 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 67
Montage på felt-/apparatside	¹/₂-14 NPT udvendigt gevind
Tilslutning	Tilslutningsledere 1,3 mm²
Tilslutningsleder, længde	250 mm
Jording via	Tilslutningsleder
Kapslingsmateriale	Rustfrit
Farve	Blank
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	ATEX, IECEx, CSA & USA Hazloc, SIL
ATEX-godkendelser (1)	DEKRA 11ATEX0207 X: II 2 (1) G Ex ia [ia Ga] IIC T5 / T6 Gb
ATEX-godkendelser (2)	DEKRA 11ATEX0217 X: II 2 G Ex d IIC T5 / T6 Gb
IECEx-godkendelser (1)	DEK 11.0076X: Ex ia [ia Ga ] IIC T5 / T6 Gb
IECEx-godkendelser (2)	DEK 11.0079X: Ex d IIC T5 / T6 Gb
CSA & USA Hazloc-godkendelser (1)	CSA 13.70000407: Ex ia [ia] IIC T5 … T6
CSA & USA Hazloc-godkendelser (2)	CSA 13.70000407: Klasse I Div 1, 2; Klasse I Zone 1
SIL-klassifikation	Op til SIL3 *⁾

Product 929953 was added to Notepad.

Go to Notepad

Product 929953 was added to the cart.

Go to Web-Shop

DEHNpipe

Details

DPI MD

Part No. 929941 DPI MD 24 M 2S

You are not authorized to download 929941.stp

You are not authorized to download 929941.igs

You are not authorized to download 929941.jt

You are not authorized to download 929941.dwg

You are not authorized to download 929941m_D.dxf

You are not authorized to download DEHN.929941.wspak

You are not authorized to download DEHN.929941.edz

Product 929941 was added to Notepad.

Product 929941 was added to the cart.

DPI ME

Part No. 929921 DPI ME 24 N A2G

You are not authorized to download 929921.stp

You are not authorized to download 929921.igs

You are not authorized to download 929921.jt

You are not authorized to download 929921.dwg

You are not authorized to download 929921m_D.dxf

You are not authorized to download DEHN.929921.wspak

You are not authorized to download DEHN.929921.edz

Product 929921 was added to Notepad.

Product 929921 was added to the cart.

DPI MD EX

Part No. 929960 DPI MD EX 24 M 2

You are not authorized to download 929960.stp

You are not authorized to download 929960.igs

You are not authorized to download 929960.jt

You are not authorized to download 929960.dwg

You are not authorized to download 929960m_D.dxf

You are not authorized to download DEHN.929960.wspak

You are not authorized to download DEHN.929960.edz

Product 929960 was added to Notepad.

Product 929960 was added to the cart.

Part No. 929965 DPI MD EX 24 N 2

You are not authorized to download 929965.dxf

You are not authorized to download DEHN.929965.wspak

You are not authorized to download DEHN.929965.edz

Product 929965 was added to Notepad.

Product 929965 was added to the cart.

DPI CD EXI

Part No. 929961 DPI CD EXI 24 M

You are not authorized to download 929961.stp

You are not authorized to download 929961.igs

You are not authorized to download 929961.jt

You are not authorized to download 929961.dwg

You are not authorized to download 929961m_D.dxf

You are not authorized to download DEHN.929961.wspak

You are not authorized to download DEHN.929961.edz

Product 929961 was added to Notepad.

Product 929961 was added to the cart.

Part No. 929963 DPI CD EXI 24 N

You are not authorized to download 929963.stp

You are not authorized to download 929963.igs

You are not authorized to download 929963.jt

You are not authorized to download 929963.dwg

You are not authorized to download 929963_964m_D.dxf

You are not authorized to download DEHN.929963.wspak

You are not authorized to download DEHN.929963.edz

Product 929963 was added to Notepad.

Product 929963 was added to the cart.

DPI CD EXD

Part No. 929962 DPI CD EXD 24 M

You are not authorized to download 929961.stp

You are not authorized to download 929961.igs

You are not authorized to download 929961.jt

You are not authorized to download 929961.dwg

You are not authorized to download 929961_962m_D.dxf

You are not authorized to download DEHN.929962.wspak

You are not authorized to download DEHN.929962.edz

Product 929962 was added to Notepad.

Product 929962 was added to the cart.

Part No. 929964 DPI CD EXD 24 N

You are not authorized to download 929963.stp

You are not authorized to download 929963.igs

You are not authorized to download 929963.jt

You are not authorized to download 929963.dwg

You are not authorized to download 929963_964m_D.dxf

You are not authorized to download DEHN.929964.wspak
