UGKF

Details

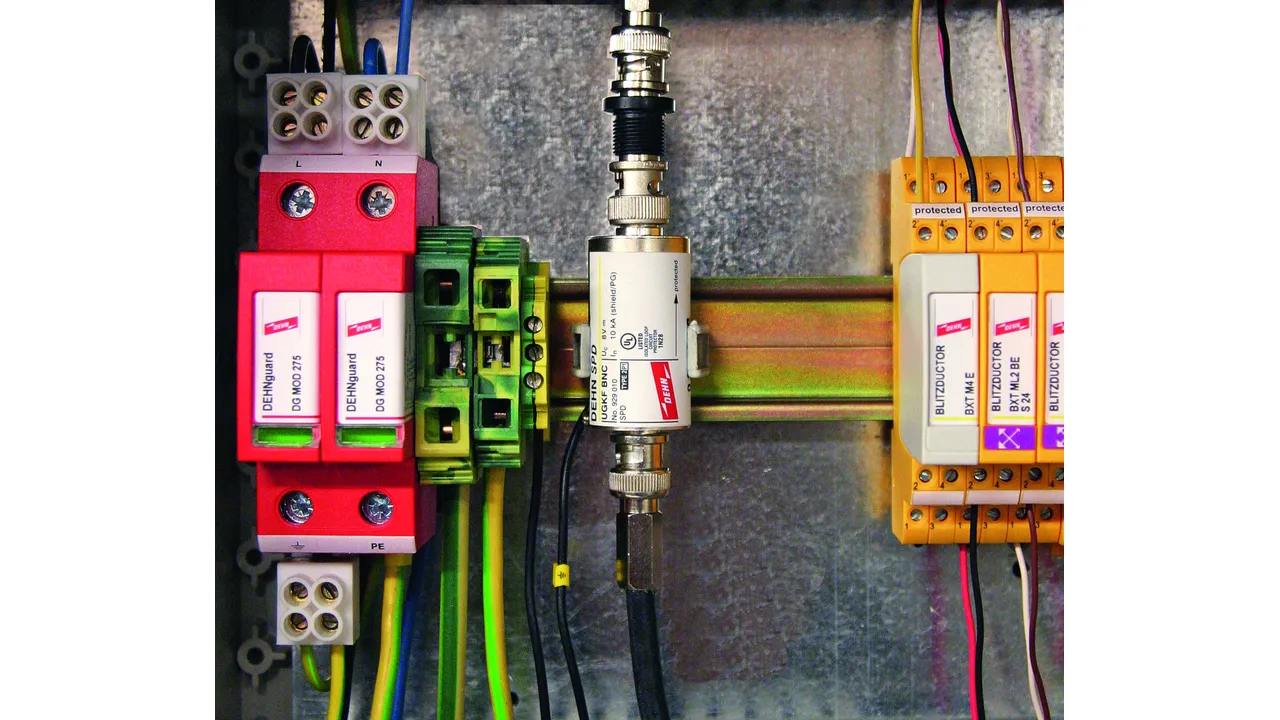

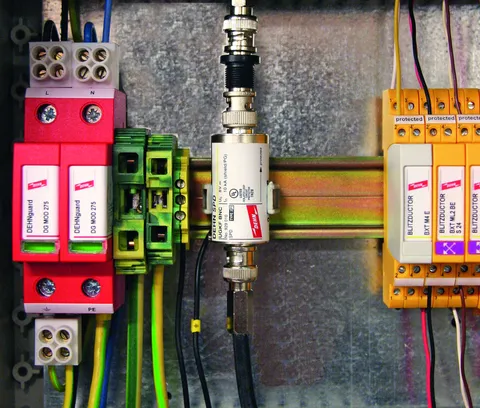

Todelt overspændingsafleder til videokameraer og Arcnet med BNC-tilslutning og indirekte skærmjording, som modvirker brumsløjfer.

1 Product

GTIN 4013364039940, Customs tariff No. (EU): 85363010, Gross weight: 67.70 g, PU: 1.00 Pakkestørrelse

Images

Additional information

Max. driftsspænding DC: 8 V
C2 mærkeafledestødstrøm (8/20 µs) leder-skærm: 2,5 kA

fabrikat: DEHN
Type: UGKF BNC
artikelnr.: 929010
eller tilsvarende

Certificates

Technical data

Aflederklasse	T
Max. driftsspænding DC (U_C )	8 V
Mærkestrøm (I_L )	0,1 A
C2 mærkeafledestødstrøm (8/20 µs) leder-skærm (I_n )	2,5 kA
Gennemgangssdæmpning ved 300 MHz (50 ohms)	≤ 3 dB
Reflektionsdæmpning ved 40 MHz (50 ohm)	≥ 20 dB
Gennemgangsdæmpning ved 265 MHz (75 ohm)	≤ 3 dB
Reflektionsdæmpning ved 40 MHz (75 ohm)	≥ 20 dB
Godkendelser	CSA, UL

Aflederklasse	T
Mærkespænding (U_N )	5 V
Max. driftsspænding DC (U_C )	8 V
Mærkestrøm (I_L )	0,1 A
C2 mærkeafledestødstrøm (8/20 µs) leder-skærm (I_n )	2,5 kA
C2 mærkeafledestødstrøm (8/20 µs) skærm-PG (I_n )	10 kA
Restspænding leder-skærm ved I_nC2 (U_P )	≤ 25 V
Restspænding leder-skærm ved 1 kV/µs C3 (U_P )	≤ 15 V
Restspænding skærm-PG ved 1 kV/µs C3 (U_P )	≤ 600 V
Gennemgangssdæmpning ved 300 MHz (50 ohms)	≤ 3 dB
Reflektionsdæmpning ved 40 MHz (50 ohm)	≥ 20 dB
Gennemgangsdæmpning ved 265 MHz (75 ohm)	≤ 3 dB
Reflektionsdæmpning ved 40 MHz (75 ohm)	≥ 20 dB
Bølgemodstand (Z)	50 ohm / 75 ohm
Serieimpedans per leder	10 ohm
Kapacitet leder-skærm (C)	≤ 50 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Tilslutning (indgang / udgang)	BNC-bøsning / BNC-stik
Jording via	Jordlederudgang (0,75 mm²)
Skærmjording	Indirekte over integreret gnistgab
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	CSA, UL
