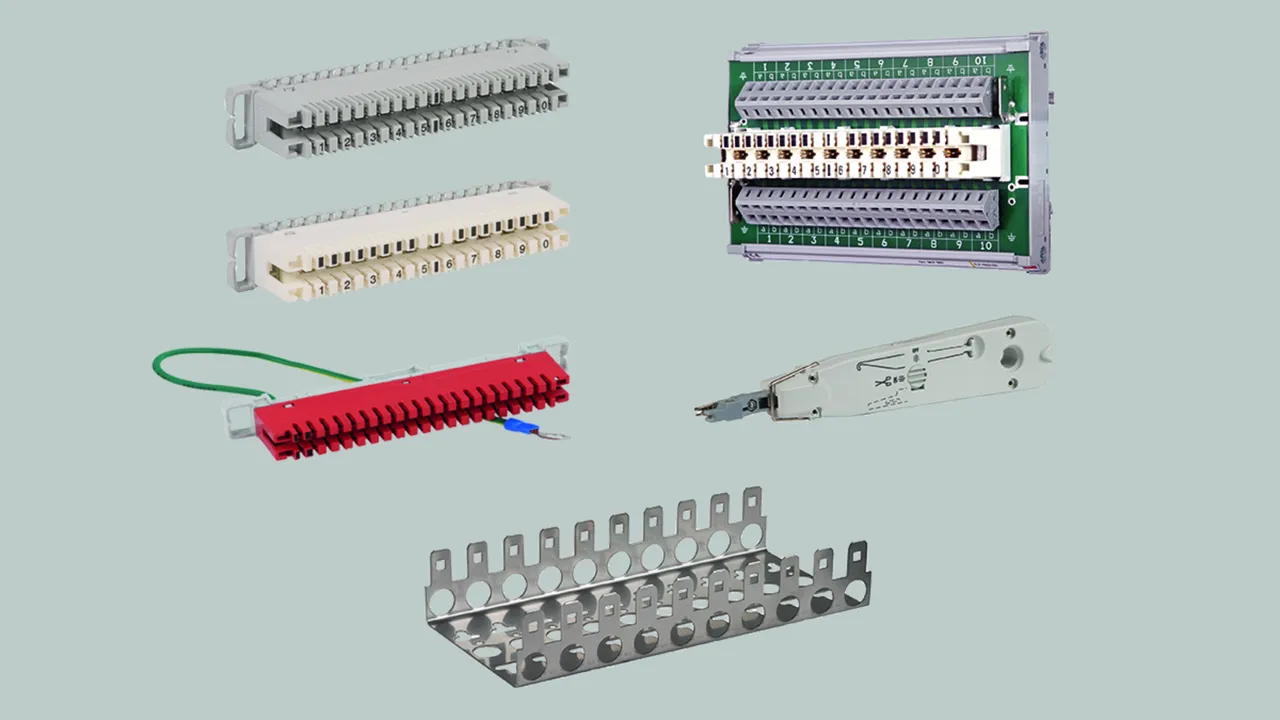

Tilbehør til LSA-teknik

Afprøvet skæreklemmetekik
45° vinklede knive i skillelisten giver mindre pres på lederen
Bedre lederstabilitet
Bedre korrosionsegenskaber
Yderligere tilbehør er tilgængeligt ved forespørgsel

Montageramme

Montageramme til 10 LSA-lister af 2/10-serien.
Samlet vidde: 104,5 mm

1 Product

Part No. 907995 MB2 10 LSA

GTIN 4013364033528, Customs tariff No. (EU): 85389099, Gross weight: 228.00 g, PU: 1.00 Pakkestørrelse

Images

Open PDF

Additional information

fabrikat: DEHN
Type: MB2 10 LSA
artikelnr.: 907995
eller tilsvarende

Technical data

Dimensioner

223 x 105 x 42 mm

Product 907995 was added to Notepad.

Go to Notepad

Product 907995 was added to the cart.

Go to Web-Shop

Isættelsesværktøj

Isættelsesværktøj med sensor til LSA-tilslutningsteknik til at forbinde og skære tråde til ønsket længde. Med udfoldelig udtrækningskrog og klinge.

1 Product

Part No. 907994 AW2 LSA

GTIN 4013364033511, Customs tariff No. (EU): 82055980, Gross weight: 105.20 g, PU: 1.00 Pakkestørrelse

Images

Additional information

fabrikat: DEHN
Type: AW2 LSA
artikelnr.: 907994
eller tilsvarende

Technical data

Farve

Hvid ○

Product 907994 was added to Notepad.

Go to Notepad

Product 907994 was added to the cart.

Go to Web-Shop

Tilslutningsliste

Serie 2 til LSA-tilslutningsteknik til uadskillelig tilslutning af 10 lederpar på kabel- og rangersiden. Muliggør installation af DPL 10 G3-afledere. Kun til parallelle beskyttelseskredse.

1 Product

Part No. 907997 AL2 10DA LSA

GTIN 4013364033542, Customs tariff No. (EU): 85369010, Gross weight: 51.40 g, PU: 1.00 Pakkestørrelse

Images

Additional information

fabrikat: DEHN
Type: AL2 10DA LSA
artikelnr.: 907997
eller tilsvarende

Certificates

Technical data

Prøvestandarder	DIN 47608-1, -2
Lederdiameter, massiv	0,40-0,80 mm
Lederdiameter, med isolering	0,70-1,50 mm

Kapslingsmateriale	PBT
Prøvestandarder	DIN 47608-1, -2
Lederdiameter, massiv	0,40-0,80 mm
Lederdiameter, med isolering	0,70-1,50 mm
Kontakteringshyppighed ≤ 0,65 mm lederdiameter	> 50 x
Kontakteringshyppighed til 0,8 mm lederdiameter	≤ 50 x
Kontaktmateriale	Specialmessing
Kontaktoverflade	Sølv
Flammebeskyttelse	UL 94 V-0
Isolationsmodstand	5x 10.000 Mohm
Gennemgangsmodstand skæreklemme	< 10 Mohm
Spændingsbæreevne	2 kV / 50 Hz

Product 907997 was added to Notepad.

Go to Notepad

Product 907997 was added to the cart.

Go to Web-Shop

Skilleliste

Serie 2 til LSA-tilslutningsteknik for tilslutning af 10 lederpar på kabel- og rangersiden. Beskyttelse mellem frakoblingskontakterne ved isættelse af DRL-komponenter. Muliggør installation af DPL 10 G3-afledere.

1 Product

Part No. 907996 TL2 10DA LSA

GTIN 4013364033535, Customs tariff No. (EU): 85369010, Gross weight: 60.00 g, PU: 1.00 Pakkestørrelse

Images

Additional information

fabrikat: DEHN
Type: TL2 10DA LSA
artikelnr.: 907996
eller tilsvarende

Certificates

Technical data

Prøvestandarder	DIN 47608-1, -2
Godkendelser	Efter DTAG TS 0272/96
Lederdiameter, massiv	0,40-0,80 mm
Lederdiameter, med isolering	0,70-1,50 mm

Kapslingsmateriale	PBT
Prøvestandarder	DIN 47608-1, -2
Godkendelser	Efter DTAG TS 0272/96
Lederdiameter, massiv	0,40-0,80 mm
Lederdiameter, med isolering	0,70-1,50 mm
Kontakteringshyppighed ≤ 0,65 mm lederdiameter	> 50 x
Kontakteringshyppighed til 0,8 mm lederdiameter	≤ 50 x
Kontaktmateriale	Specialmessing
Kontaktoverflade	Sølv
Flammebeskyttelse	UL 94 V-0
Isolationsmodstand	5x 10.000 Mohm
Gennemgangsmodstand skæreklemme	< 10 Mohm
Spændingsbæreevne	2 kV / 50 Hz

Product 907996 was added to Notepad.

Go to Notepad

Product 907996 was added to the cart.

Go to Web-Shop

Jordingsliste

Serie 2 til LSA-tilslutningsteknik for tilslutning af op til 38 jordtråde eller ubrugte signalledere. Med jordleder og M4-kabelsko.

1 Product

Part No. 907993 EL2 38EA LSA

GTIN 4013364048584, Customs tariff No. (EU): 85369010, Gross weight: 59.80 g, PU: 1.00 Pakkestørrelse

Images

Additional information

fabrikat: DEHN
Type: EL2 38EA LSA
artikelnr.: 907993
eller tilsvarende

Certificates

Technical data

Jord via	Jordleder med M4-kabelsko
Lederdiameter, massiv	0,40 - 0,80 mm
Lederdiameter, med isolering	0,70 - 1,50 mm
Farve	rød ●

Jord via	Jordleder med M4-kabelsko
Lederdiameter, massiv	0,40 - 0,80 mm
Lederdiameter, med isolering	0,70 - 1,50 mm
Kontakteringshyppighed ≤ 0,65 mm lederdiameter	> 50 x
Kontakteringshyppighed til 0,8 mm lederdiameter	≤ 50 x
Kontaktmateriale	Specialmessing
Kontaktoverflade	Sølv
Flammebeskyttelse	UL 94 VO
Isolationsmodstand	5x 10.000 Mohm
Gennemgangsmodstand skæreklemme	< 10 Mohm
Spændingsbæreevne	2 kV / 50 Hz
Farve	rød ●

Product 907993 was added to Notepad.

Go to Notepad

Product 907993 was added to the cart.

Go to Web-Shop

Skilleliste-rangermodul med LSA-fjederklemmer

Skilleliste-rangermodul til DIN-skinnemontage, udstyret med serie 2/10 LSA-skilleliste og fjederklemme til variabel ledertilslutning. Velegnet til installation af DPL og DEHNrapid LSA-afledere.

1 Product

Part No. 907991 TL2 10DA CC

GTIN 4013364112988, Customs tariff No. (EU): 85389099, Gross weight: 213.20 g, PU: 1.00 Pakkestørrelse

Images

Open PDF

Additional information

CAD files

fabrikat: DEHN
Type: TL2 10DA CC
artikelnr.: 907991
eller tilsvarende

Certificates

Technical data

Bæreevne for forbindelseselementer til D1 samlet lynstødstrøm (10/350 µs) (I_imp )	5 kA
Montage på	35 mm DIN-skinne efter EN 60715
Tilslutning (indgang / udgang)	Fjeder eller LSA / fjeder eller LSA
Jord via	DIN-skinne / Fladstik 6,3 mm
Lederdiameter, massiv	0,40-0,80 mm
Lederdiameter, med isolering	0,70-1,60 mm

Bæreevne for forbindelseselementer til D1 samlet lynstødstrøm (10/350 µs) (I_imp )	5 kA
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Montage på	35 mm DIN-skinne efter EN 60715
Tilslutning (indgang / udgang)	Fjeder eller LSA / fjeder eller LSA
Tilslutningstværsnit fjederklemme, massiv	0,08-2,5 mm²
Tilslutningstværsnit fjederklemme, fintrådet	0,08-2,5 mm²
Jord via	DIN-skinne / Fladstik 6,3 mm
Kapslingsmateriale	PA / PBT
Lederdiameter, massiv	0,40-0,80 mm
Lederdiameter, med isolering	0,70-1,60 mm
Gennemgangsmodstand skæreklemme	< 10 Mohm

Product 907991 was added to Notepad.

Go to Notepad

Product 907991 was added to the cart.

Go to Web-Shop
