DPL 10 G3

Egnet til skillelister eller stikmagasiner i LSA-systemer, type 2/10
Udstyret med individuelt testede gasgnistgab til 10 lederpar
Beskyttelseselementer (gasgnistgab) kan udskiftes enkeltvis

Details

DPL 10 G3

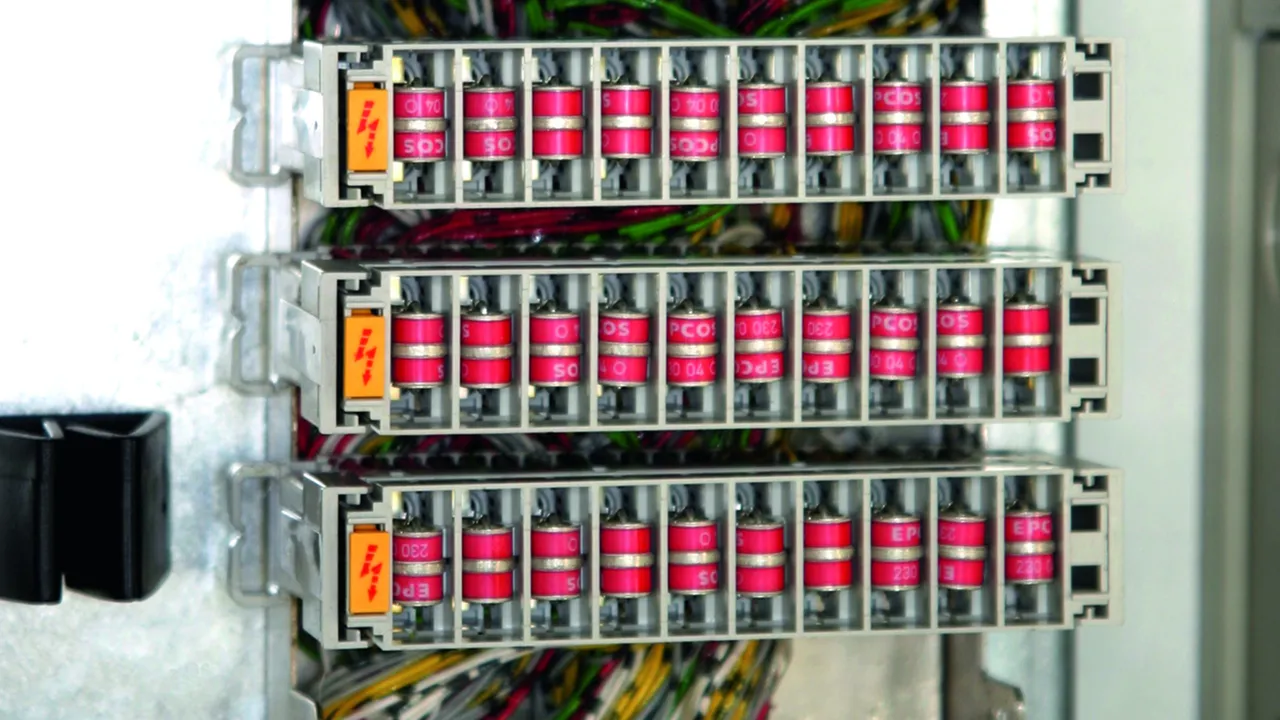

Stikmagasin til 10 lederpar med 3-polede gasgnistgab til næsten alle anvendelser. FSD-afledere er udstyret med "fail-safe"-funktion og en visuel indikator, når "fail-safe" udløses. Derved kan det øjeblikkeligt afgøres, om aflederen skal udskiftes.

2 Products

Part No. 907214 DPL 10 G3 110

GTIN 4013364100879, Customs tariff No. (EU): 85363010, Gross weight: 71.30 g, PU: 1.00 Pakkestørrelse

Images

Additional information

fabrikat: DEHN
Type: DPL 10 G3 110
artikelnr.: 907214
eller tilsvarende

Certificates

Technical data

Aflederklasse	B
Max. driftsspænding DC (U_c )	180 V
Mærkestrøm (I_L )	0,4 A
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA

Aflederklasse	B
Mærkespænding (U_N )	110 V
Max. driftsspænding DC (U_c )	180 V
Max. driftsspænding AC (U_c )	127 V
Mærkestrøm (I_L )	0,4 A
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_nC2 (U_P )	≤ 600 V
Restspænding leder-PG ved I_nC2 (U_P )	≤ 600 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 600 V
Restpænding leder-PG ved 1 kV/µs (U_P )	≤ 600 V
Kapacitet leder-leder (C)	≤ 5 pF
Kapacitet leder-PG (C)	≤ 5 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Stikbar i	LSA-skilleliste og tilslutningsliste (Type 2)
Jording via	Montageramme
Kapslingsmateriale	Polyamid
Farve	Grå
Prøvestandarder	IEC 61643-21 / EN 61643-21

Product 907214 was added to Notepad.

Go to Notepad

Product 907214 was added to the cart.

Go to Web-Shop

Part No. 907216 DPL 10 G3 110 FSD

GTIN 4013364106680, Customs tariff No. (EU): 85363010, Gross weight: 70.80 g, PU: 1.00 Pakkestørrelse

Predecessor

Images

Additional information

fabrikat: DEHN
Type: DPL 10 G3 110 FSD
artikelnr.: 907216
eller tilsvarende

Certificates

Technical data

Aflederklasse	B
Fejlvisning	Farveskift
Max. driftsspænding DC (U_c )	180 V
Mærkestrøm (I_L )	0,4 A
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA

Aflederklasse	B
Fejlvisning	Farveskift
Mærkespænding (U_N )	110 V
Max. driftsspænding DC (U_c )	180 V
Max. driftsspænding AC (U_c )	127 V
Mærkestrøm (I_L )	0,4 A
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_nC2 (U_P )	≤ 600 V
Restspænding leder-PG ved I_nC2 (U_P )	≤ 600 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 600 V
Restpænding leder-PG ved 1 kV/µs (U_P )	≤ 600 V
Kapacitet leder-leder (C)	≤ 5 pF
Kapacitet leder-PG (C)	≤ 5 pF
Fail-safe-funktion	Gasgnistgab med fjederkontakt
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Stikbar i	LSA-skilleliste og tilslutningsliste (Type 2)
Jording via	Montageramme
Kapslingsmateriale	Polyamid
Farve	Grå
Prøvestandarder	IEC 61643-21 / EN 61643-21
