BLITZDUCTOR VT KKS

Særligt effektiv grundet høj afledeevne
Vedligeholdelsesvenlig grundet fjernmeldekontakt
Modstandsdygtig for permanente støjspændinger op til 65 V AC

Details

BVT KKS ALD

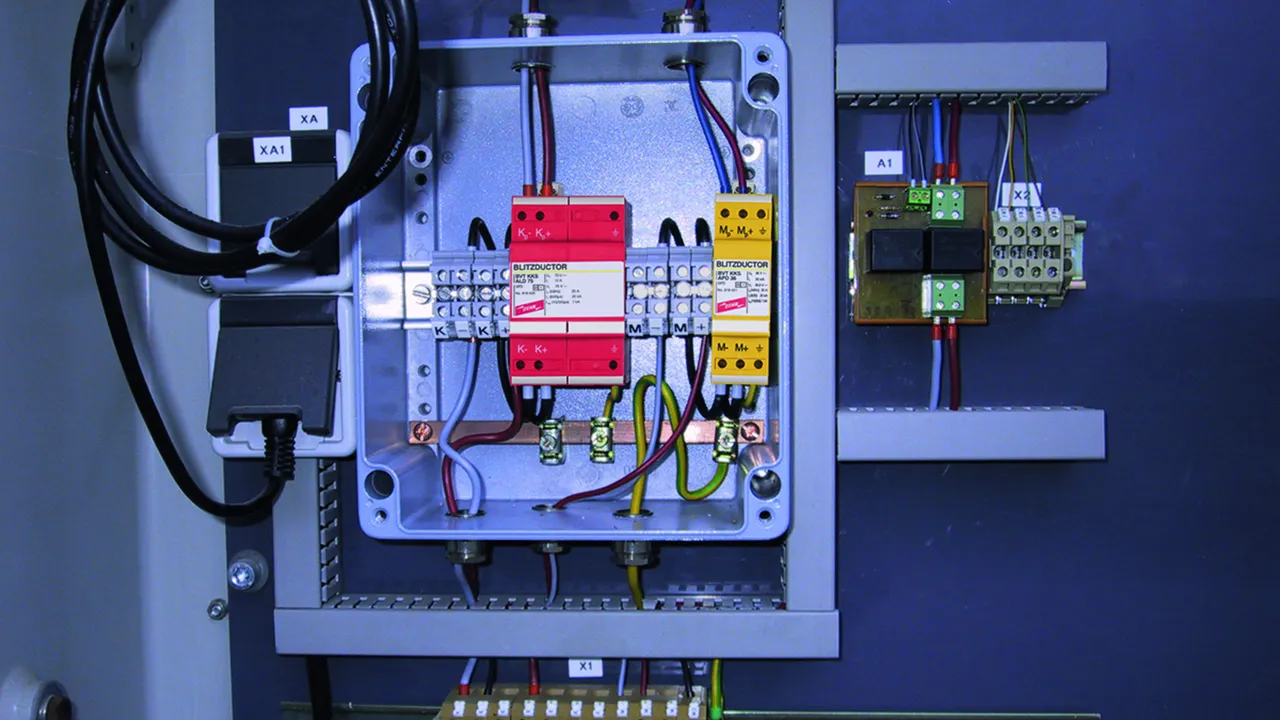

Energetisk koordinerbar kombiafleder til beskyttelse af ensretteren i en anodestrømkreds (rød). Stikbar fjernmeldekontakt indikerer overbelastning (termoovervågning af varistorene). Installation i stålkapsling er anbefalet. Lav tændspænding opnås med kapacitetskontrol.

1 Product

Part No. 918420 BVT KKS ALD 75

GTIN 4013364094895, Customs tariff No. (EU): 85363010, Gross weight: 229.00 g, PU: 1.00 Pakkestørrelse

Predecessor

Images

Additional information

CAD files

Max. driftsspænding DC: 75 V
Mærkestrøm: 12 A
D1 samlet lynstødstrøm (10/350 µs): 7 kA

fabrikat: DEHN
Type: BVT KKS ALD 75
artikelnr.: 918420
eller tilsvarende

Certificates

Technical data

Aflederklasse	M
Max. driftsspænding DC (U_c )	75 V
Mærkestrøm (I_L )	12 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	7 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	40 kA
Serieimpedans per leder	5 µH
FM-kontakt / kontakttype	Skiftekontakt

Aflederklasse	M
Mærkespænding (U_N )	70 V
Max. driftsspænding DC (U_c )	75 V
Mærkestrøm (I_L )	12 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	7 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	3,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	40 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	20 kA
Restspænding leder-leder ved I_nC2 (U_p )	≤ 400 V
Restspænding leder-PG ved I_nC2 (U_p )	≤ 400 V
Restspænding leder-leder ved 1 kV/µs C3 (U_p )	≤ 350 V
Restspænding leder-PG ved 1 kV/µs PG (U_p )	≤ 350 V
A2 samlet vekselstrømsbæreevne	20 A
Serieimpedans per leder	5 µH
Grænsefrekvens leder-leder (f_G )	1 MHz
Kapacitet leder-leder (C)	≤ 2 nF
Kapacitet leder-PG (C)	≤ 2 nF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Montage på	35 mm DIN-skinne efter EN 60715
Tilslutning (indgang / udgang)	Skrue / skrue
Tilslutningstværsnit, massiv	0,5-6 mm²
Tilsslutningstværsnit, fintrådet	0,5-4 mm²
Tilspændingsmoment (tilslutningsklemmer)	0,8 Nm
Jording via	Skrueklemme
Kapslingsmateriale	Termoplast, UL 94 V-0
Farve	Rød
Prøvestandarder	IEC 61643-21 / EN 61643-21
FM-kontakt / kontakttype	Skiftekontakt
Brydeevne DC	250 V / 0,1 A, 125 V / 0,2 A, 75 V / 0,5 A
Brydeevne AC	250 V / 0,5 A
Tilslutningstværsnit for FM-klemme	Max. 1,5 mm²

Product 918420 was added to Notepad.

Go to Notepad

Product 918420 was added to the cart.

Go to Web-Shop

BVT KKS APD

Energetisk koordinerbar kombiafleder til beskyttelse af en sensormålekreds (gul). Stikbar fjernmeldekontakt indikerer overbelastning (termoovervågning af varistorene). Installation i stålkapsling er anbefalet. Lav tændspænding opnås med kapacitetskontrol.

1 Product

Part No. 918421 BVT KKS APD 36

GTIN 4013364094901, Customs tariff No. (EU): 85363010, Gross weight: 130.30 g, PU: 1.00 Pakkestørrelse

Predecessor

Images

Additional information

CAD files

Max. driftsspænding DC: 36,8 V
Mærkestrøm: 0,05 A
D1 samlet lynstødstrøm (10/350 µs): 7 kA

fabrikat: DEHN
Type: BVT KKS APD 36
artikelnr.: 918421
eller tilsvarende

Certificates

Technical data

Aflederklasse	M
Max. driftsspænding DC (U_c )	36,8 V
Mærkestrøm (I_L )	0,05 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	7 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	40 kA
Serieimpedans per leder	55 ohm
FM-kontakt / kontakttype	Skiftekontakt

Aflederklasse	M
Mærkespænding (U_N )	36 V
Max. driftsspænding DC (U_c )	36,8 V
Mærkestrøm (I_L )	0,05 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	7 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	3,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	40 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	20 kA
Restspænding leder-leder ved I_nC2 (U_p )	≤ 65 V
Restspænding leder-PG ved I_nC2 (U_p )	≤ 800 V
Restspænding leder-leder ved 1 kV/µs C3 (U_p )	≤ 48 V
Restspænding leder-PG ved 1 kV/µs PG (U_p )	≤ 600 V
A2 samlet vekselstrømsbæreevne	20 A
Serieimpedans per leder	55 ohm
Grænsefrekvens leder-leder (f_G )	4 dB ved 1 MHz (100 ohm)
Kapacitet leder-leder (C)	≤ 1 nF
Kapacitet leder-PG (C)	≤ 10 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Montage på	35 mm DIN-skinne efter EN 60715
Tilslutning (indgang / udgang)	Skrue / skrue
Tilslutningstværsnit, massiv	0,5 mm-6 mm²
Tilsslutningstværsnit, fintrådet	0,5 mm-4 mm²
Tilspændingsmoment (tilslutningsklemmer)	0,8 Nm
Jording via	Skrueklemme
Kapslingsmateriale	Termoplast, UL 94 V-0
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
FM-kontakt / kontakttype	Skiftekontakt
Brydeevne DC	250 V / 0,1 A, 125 V / 0,2 A, 75 V / 0,5 A
Brydeevne AC	250 V / 0,5 A
Tilslutningstværsnit for FM-klemme	Max. 1,5 mm²
