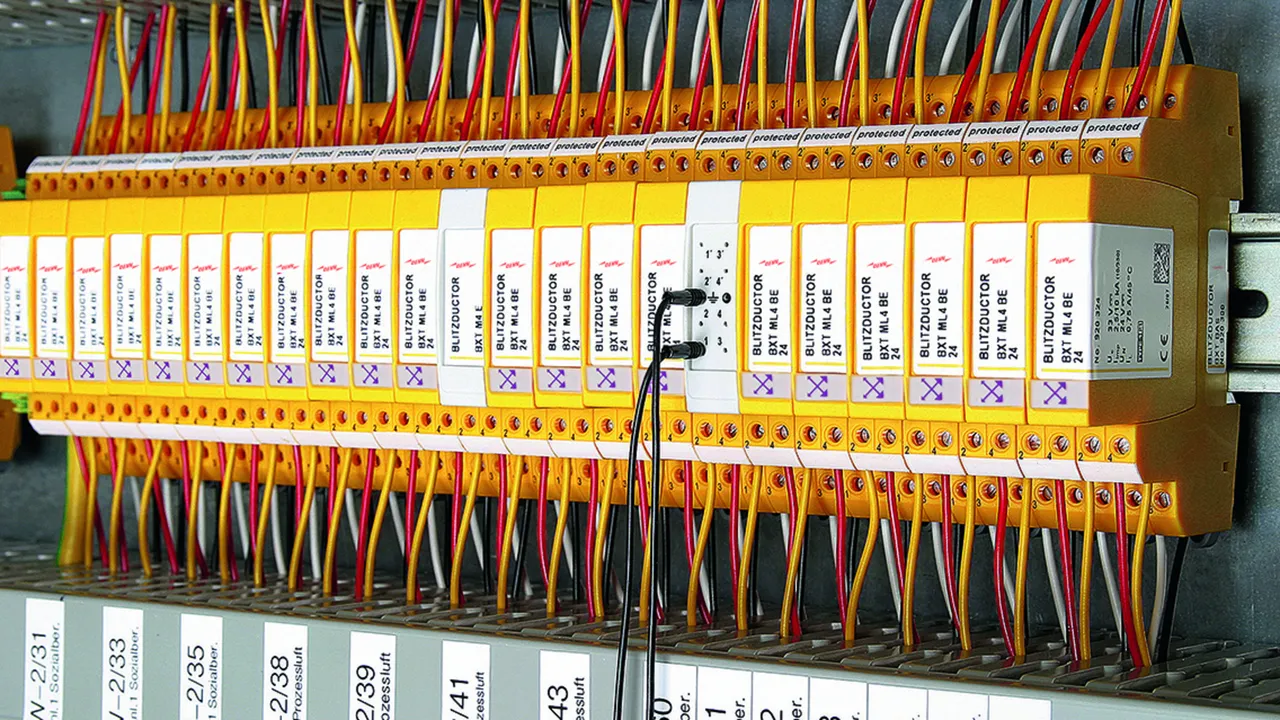

BLITZDUCTOR XT – Beskyttelsesmoduler

Kombineret lynstrøms- og overspændingsafleder

Maksimal afledeevne for 2-, 3- eller 4-polede snitflader
Lynstrømsbærende op til 10 kA (10/350 µs)
Lav restspænding beskytter de tilsluttede apparater og systemer

Med indbygget LifeCheck-overvågning

Mulighed for kontrol af aflederen under drift
Advarsel om forestående belastning inden afledersvigt
Høj driftssikkerhed pga. præventiv aflederudskiftning

Aflederen består af beskyttelsesmodul og en basisdel

Vibrations- og stødtestet for sikker drift
Alle beskyttelseskomponenter indbygget i beskyttelsesmodulet
To universelle basisdele med eller uden signalafbrydelse
Minimalt pladskrav, fire enkeltledere eller to lederpar på en bredde af 12 mm

Details

Alle beskyttelseselementer er indbygget i det stikbare beskyttelsesmodul og overvåges af LifeCheck.

lorem ipsum — Alle beskyttelseselementer er indbygget i det stikbare beskyttelsesmodul og overvåges af LifeCheck.

EMC-fjederklemme som tilbehør til varig og lavimpedant skærmforbindelse.

Modullåsesystemet gør modulet vibrationssikkert og sikrer imod polvending.

Todelt udførelse med universel basisdel og anvendelsesspecifikt afledermodul.

BXT ML4 B 180

Pladsbesparende, 4-polet lynstrømsafledermodul med RFID-LifeCheck-funktion til næsten alle anvendelser. Til brug i forbindelse med efterfølgende overspændings- Q eller kombiafleder med lavere eller samme spændingniveau. LifeCheck registrerer termisk eller elektrisk overbelastning, hvorefter modulet skal udskiftes. Denne tilstand indikeres berøringsløst af DEHNrecord LC / SCM / MCM-læseren.

1 Product

Part No. 920310 BXT ML4 B 180

GTIN 4013364109124, Customs tariff No. (EU): 85363010, Gross weight: 31.60 g, PU: 1.00 Pakkestørrelse

Predecessor

Images

Additional information

CAD files

Afledermærkespænding DC: 180 V
Mærkestrøm ved 45 °C: 1,2 A
D1 samlet lynstødstrøm (10/350 µs): 10 kA
D1 lynstødstrøm (10/350 µs) per leder: 2,5 kA

fabrikat: DEHN
Type: BXT ML4 B 180
artikelnr.: 920310
eller tilsvarende

Certificates

Technical data

Aflederklasser	H
Afledermærkespænding DC (U_C )	180 V
Mærkestrøm ved 45 °C (I_L )	1,2 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	10 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Serieimpedans per leder	0,4 ohm
Godkendelser	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ Find mere information på www.desitek.dk

Aflederovervågning	LifeCheck
Aflederklasser	H
Mærkespænding (U_N )	180 V
Afledermærkespænding DC (U_C )	180 V
Afledermærkespænding AC (U_C )	127 V
Mærkestrøm ved 45 °C (I_L )	1,2 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	10 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
Restspænding leder-leder ved I_impD1 (U_P )	≤ 600 V
Restspænding leder-PG ved I_impD1 (U_P )	≤ 550 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 650 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 550 V
Serieimpedans per leder	0,4 ohm
Kapacitet leder-leder (C)	≤ 16 pF
Kapacitet leder-PG (C)	≤ 16 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	Basisdel BXT BAS / BSP BAS 4
Jord via	Basisdel BXT BAS / BSP BAS 4
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
SIL-klassificering	Op til SIL3 *⁾
ATEX-godkendelser	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx-godkendelser	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-godkendelser (1)	2516389: Klasse I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-godkendelser (2)	2516389: Klasse I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*⁾ Find mere information på www.desitek.dk

Product 920310 was added to Notepad.

Go to Notepad

Product 920310 was added to the cart.

Go to Web-Shop

BXT ML4 BE 5 – BE 180

Pladsbesparende, 4-polet kombiafledermodul med RFID-LifeCheck-funktion til beskyttelse af fire enkeltledere med fælles referencepotentiale i ubalancerede snitflader. LifeCheck registrerer termisk eller elektrisk overbelastning, hvorefter modulet skal udskiftes. Denne tilstand indikeres berøringsløst af DEHNrecord LC / SCM / MCM-læseren.

7 Products

Part No. 920320 BXT ML4 BE 5

GTIN 4013364109032, Customs tariff No. (EU): 85363010, Gross weight: 31.00 g, PU: 1.00 Pakkestørrelse

Predecessor

Images

Additional information

CAD files

Afledermærkespænding DC: 6 V
Mærkestrøm ved 45 °C: 1,0 A
D1 samlet lynstødstrøm (10/350 µs): 10 kA
D1 lynstødstrøm (10/350 µs) per leder: 2,5 kA

fabrikat: DEHN
Type: BXT ML4 BE 5
artikelnr.: 920320
eller tilsvarende

Certificates

Technical data

Aflederklasser	M
Afledermærkespænding DC (U_C )	6 V
Mærkestrøm ved 45 °C (I_L )	1,0 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	10 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Serieimpedans per leder	1,0 ohm
Grænsefrekvens leder-PG (f_G )	1,0 MHz
Godkendelser	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ Find mere information på www.desitek.dk

Aflederovervågning	LifeCheck
Aflederklasser	M
Mærkespænding (U_N )	5 V
Afledermærkespænding DC (U_C )	6 V
Afledermærkespænding AC (U_C )	4,2 V
Mærkestrøm ved 45 °C (I_L )	1,0 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	10 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
Restspænding leder-leder ved I_impD1 (U_P )	≤ 29 V
Restspænding leder-PG ved I_impD1 (U_P )	≤ 27 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 18 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 9 V
Serieimpedans per leder	1,0 ohm
Grænsefrekvens leder-PG (f_G )	1,0 MHz
Kapacitet leder-leder (C)	≤ 2,7 nF
Kapacitet leder-PG (C)	≤ 5,4 nF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	Basisdel BXT BAS / BSP BAS 4
Jord via	Basisdel BXT BAS / BSP BAS 4
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
SIL-klassificering	Op til SIL3 *⁾
ATEX-godkendelser	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx-godkendelser	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-godkendelser (1)	2516389: Klasse I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-godkendelser (2)	2516389: Klasse I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*⁾ Find mere information på www.desitek.dk

Product 920320 was added to Notepad.

Go to Notepad

Product 920320 was added to the cart.

Go to Web-Shop

Part No. 920322 BXT ML4 BE 12

GTIN 4013364109049, Customs tariff No. (EU): 85363010, Gross weight: 30.70 g, PU: 1.00 Pakkestørrelse

Predecessor

Images

Additional information

CAD files

Afledermærkespænding DC: 15 V
Mærkestrøm ved 45 °C: 0,75 A
D1 samlet lynstødstrøm (10/350 µs): 10 kA
D1 lynstødstrøm (10/350 µs) per leder: 2,5 kA

fabrikat: DEHN
Type: BXT ML4 BE 12
artikelnr.: 920322
eller tilsvarende

Certificates

Technical data

Aflederklasser	M
Afledermærkespænding DC (U_C )	15 V
Mærkestrøm ved 45 °C (I_L )	0,75 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	10 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Serieimpedans per leder	1,8 ohm
Grænsefrekvens leder-PG (f_G )	2,7 MHz
Godkendelser	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ Find mere information på www.desitek.dk

Aflederovervågning	LifeCheck
Aflederklasser	M
Mærkespænding (U_N )	12 V
Afledermærkespænding DC (U_C )	15 V
Afledermærkespænding AC (U_C )	10,6 V
Mærkestrøm ved 45 °C (I_L )	0,75 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	10 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
Restspænding leder-leder ved I_impD1 (U_P )	≤ 50 V
Restspænding leder-PG ved I_impD1 (U_P )	≤ 37 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 38 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 19 V
Serieimpedans per leder	1,8 ohm
Grænsefrekvens leder-PG (f_G )	2,7 MHz
Kapacitet leder-leder (C)	≤ 1,0 nF
Kapacitet leder-PG (C)	≤ 2,0 nF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	Basisdel BXT BAS / BSP BAS 4
Jord via	Basisdel BXT BAS / BSP BAS 4
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
SIL-klassificering	Op til SIL3 *⁾
ATEX-godkendelser	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx-godkendelser	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-godkendelser (1)	2516389: Klasse I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-godkendelser (2)	2516389: Klasse I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*⁾ Find mere information på www.desitek.dk

Product 920322 was added to Notepad.

Go to Notepad

Product 920322 was added to the cart.

Go to Web-Shop

Part No. 920324 BXT ML4 BE 24

GTIN 4013364109056, Customs tariff No. (EU): 85363010, Gross weight: 45.00 g, PU: 1.00 Pakkestørrelse

Predecessor

Images

Additional information

CAD files

Afledermærkespænding DC: 33 V
Mærkestrøm ved 45 °C: 0,75 A
D1 samlet lynstødstrøm (10/350 µs): 10 kA
D1 lynstødstrøm (10/350 µs) per leder: 2,5 kA

fabrikat: DEHN
Type: BXT ML4 BE 24
artikelnr.: 920324
eller tilsvarende

Certificates

Technical data

Aflederklasser	M
Afledermærkespænding DC (U_C )	33 V
Mærkestrøm ved 45 °C (I_L )	0,75 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	10 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Serieimpedans per leder	1,8 ohm
Grænsefrekvens leder-PG (f_G )	6,8 MHz
Godkendelser	CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ Find mere information på www.desitek.dk

Aflederovervågning	LifeCheck
Aflederklasser	M
Mærkespænding (U_N )	24 V
Afledermærkespænding DC (U_C )	33 V
Afledermærkespænding AC (U_C )	23,3 V
Mærkestrøm ved 45 °C (I_L )	0,75 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	10 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
Restspænding leder-leder ved I_impD1 (U_P )	≤ 102 V
Restspænding leder-PG ved I_impD1 (U_P )	≤ 66 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 90 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 45 V
Serieimpedans per leder	1,8 ohm
Grænsefrekvens leder-PG (f_G )	6,8 MHz
Kapacitet leder-leder (C)	≤ 0,5 nF
Kapacitet leder-PG (C)	≤ 1,0 nF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	Basisdel BXT BAS / BSP BAS 4
Jord via	Basisdel BXT BAS / BSP BAS 4
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
SIL-klassificering	Op til SIL3 *⁾
ATEX-godkendelser	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx-godkendelser	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-godkendelser (1)	2516389: Klasse I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-godkendelser (2)	2516389: Klasse I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*⁾ Find mere information på www.desitek.dk

Product 920324 was added to Notepad.

Go to Notepad

Product 920324 was added to the cart.

Go to Web-Shop

Part No. 920336 BXT ML4 BE 36

GTIN 4013364118539, Customs tariff No. (EU): 85363010, Gross weight: 47.50 g, PU: 1.00 Pakkestørrelse

Images

Additional information

CAD files

Afledermærkespænding DC: 45 V
Mærkestrøm ved 45 °C: 1,8 A
D1 samlet lynstødstrøm (10/350 µs): 10 kA
D1 lynstødstrøm (10/350 µs) per leder: 2,5 kA

fabrikat: DEHN
Type: BXT ML4 BE 36
artikelnr.: 920336
eller tilsvarende

Certificates

Technical data

Aflederklasser	M
Afledermærkespænding DC (U_C )	45 V
Mærkestrøm ved 45 °C (I_L )	1,8 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	10 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Serieimpedans per leder	0,43 ohm
Grænsefrekvens leder-PG (f_G )	3,8 MHz
Godkendelser	UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ Find mere information på www.desitek.dk

Aflederovervågning	LifeCheck
Aflederklasser	M
Mærkespænding (U_N )	36 V
Afledermærkespænding DC (U_C )	45 V
Afledermærkespænding AC (U_C )	31 V
Mærkestrøm ved 45 °C (I_L )	1,8 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	10 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
Restspænding leder-leder ved I_impD1 (U_P )	≤ 140 V
Restspænding leder-PG ved I_impD1 (U_P )	≤ 85 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 112 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 56 V
Serieimpedans per leder	0,43 ohm
Grænsefrekvens leder-PG (f_G )	3,8 MHz
Kapacitet leder-leder (C)	≤ 0,8 nF
Kapacitet leder-PG (C)	≤ 1,6 nF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	Basisdel BXT BAS / BSP BAS 4
Jord via	Basisdel BXT BAS / BSP BAS 4
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
SIL-klassificering	Op til SIL3 *⁾
ATEX-godkendelser	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx-godkendelser	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-godkendelser (1)	2516389: Klasse I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-godkendelser (2)	2516389: Klasse I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*⁾ Find mere information på www.desitek.dk

Product 920336 was added to Notepad.

Go to Notepad

Product 920336 was added to the cart.

Go to Web-Shop

Part No. 920325 BXT ML4 BE 48

GTIN 4013364109063, Customs tariff No. (EU): 85363010, Gross weight: 31.20 g, PU: 1.00 Pakkestørrelse

Predecessor

Images

Additional information

CAD files

Afledermærkespænding DC: 54 V
Mærkestrøm ved 45 °C: 0,75 A
D1 samlet lynstødstrøm (10/350 µs): 10 kA
D1 lynstødstrøm (10/350 µs) per leder: 2,5 kA

fabrikat: DEHN
Type: BXT ML4 BE 48
artikelnr.: 920325
eller tilsvarende

Certificates

Technical data

Aflederklasser	M
Afledermærkespænding DC (U_C )	54 V
Mærkestrøm ved 45 °C (I_L )	0,75 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	10 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Serieimpedans per leder	1,8 ohm
Grænsefrekvens leder-PG (f_G )	8,7 MHz
Godkendelser	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ Find mere information på www.desitek.dk

Aflederovervågning	LifeCheck
Aflederklasser	M
Mærkespænding (U_N )	48 V
Afledermærkespænding DC (U_C )	54 V
Afledermærkespænding AC (U_C )	38,1 V
Mærkestrøm ved 45 °C (I_L )	0,75 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	10 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
Restspænding leder-leder ved I_impD1 (U_P )	≤ 160 V
Restspænding leder-PG ved I_impD1 (U_P )	≤ 95 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 140 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 70 V
Serieimpedans per leder	1,8 ohm
Grænsefrekvens leder-PG (f_G )	8,7 MHz
Kapacitet leder-leder (C)	≤ 0,35 nF
Kapacitet leder-PG (C)	≤ 0,7 nF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	Basisdel BXT BAS / BSP BAS 4
Jord via	Basisdel BXT BAS / BSP BAS 4
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
SIL-klassificering	Op til SIL3 *⁾
ATEX-godkendelser	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx-godkendelser	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-godkendelser (1)	2516389: Klasse I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-godkendelser (2)	2516389: Klasse I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*⁾ Find mere information på www.desitek.dk

Product 920325 was added to Notepad.

Go to Notepad

Product 920325 was added to the cart.

Go to Web-Shop

Part No. 920326 BXT ML4 BE 60

GTIN 4013364109070, Customs tariff No. (EU): 85363010, Gross weight: 31.00 g, PU: 1.00 Pakkestørrelse

Predecessor

Images

Additional information

CAD files

Afledermærkespænding DC: 70 V
Mærkestrøm ved 45 °C: 1,0 A
D1 samlet lynstødstrøm (10/350 µs): 10 kA
D1 lynstødstrøm (10/350 µs) per leder: 2,5 kA

fabrikat: DEHN
Type: BXT ML4 BE 60
artikelnr.: 920326
eller tilsvarende

Certificates

Technical data

Aflederklasser	M
Afledermærkespænding DC (U_C )	70 V
Mærkestrøm ved 45 °C (I_L )	1,0 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	10 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Serieimpedans per leder	1,0 ohm
Grænsefrekvens leder-PG (f_G )	9,0 MHz
Godkendelser	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ Find mere information på www.desitek.dk

Aflederovervågning	LifeCheck
Aflederklasser	M
Mærkespænding (U_N )	60 V
Afledermærkespænding DC (U_C )	70 V
Afledermærkespænding AC (U_C )	49,5 V
Mærkestrøm ved 45 °C (I_L )	1,0 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	10 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
Restspænding leder-leder ved I_impD1 (U_P )	≤ 220 V
Restspænding leder-PG ved I_impD1 (U_P )	≤ 125 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 180 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 90 V
Serieimpedans per leder	1,0 ohm
Grænsefrekvens leder-PG (f_G )	9,0 MHz
Kapacitet leder-leder (C)	≤ 250 pF
Kapacitet leder-PG (C)	≤ 500 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	Basisdel BXT BAS / BSP BAS 4
Jord via	Basisdel BXT BAS / BSP BAS 4
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
SIL-klassificering	Op til SIL3 *⁾
ATEX-godkendelser	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx-godkendelser	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-godkendelser (1)	2516389: Klasse I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-godkendelser (2)	2516389: Klasse I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*⁾ Find mere information på www.desitek.dk

Product 920326 was added to Notepad.

Go to Notepad

Product 920326 was added to the cart.

Go to Web-Shop

Part No. 920327 BXT ML4 BE 180

GTIN 4013364109087, Customs tariff No. (EU): 85363010, Gross weight: 31.30 g, PU: 1.00 Pakkestørrelse

Predecessor

Images

Additional information

CAD files

Afledermærkespænding DC: 180 V
Mærkestrøm ved 45 °C: 1,0 A
D1 samlet lynstødstrøm (10/350 µs): 10 kA
D1 lynstødstrøm (10/350 µs) per leder: 2,5 kA

fabrikat: DEHN
Type: BXT ML4 BE 180
artikelnr.: 920327
eller tilsvarende

Certificates

Technical data

Aflederklasser	L
Afledermærkespænding DC (U_C )	180 V
Mærkestrøm ved 45 °C (I_L )	1,0 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	10 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Serieimpedans per leder	1,0 ohm
Grænsefrekvens leder-PG (f_G )	25,0 MHz
Godkendelser	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ Find mere information på www.desitek.dk

Aflederovervågning	LifeCheck
Aflederklasser	L
Mærkespænding (U_N )	180 V
Afledermærkespænding DC (U_C )	180 V
Afledermærkespænding AC (U_C )	127 V
Mærkestrøm ved 45 °C (I_L )	1,0 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	10 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
Restspænding leder-leder ved I_impD1 (U_P )	≤ 520 V
Restspænding leder-PG ved I_impD1 (U_P )	≤ 300 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 500 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 250 V
Serieimpedans per leder	1,0 ohm
Grænsefrekvens leder-PG (f_G )	25,0 MHz
Kapacitet leder-leder (C)	≤ 120 pF
Kapacitet leder-PG (C)	≤ 240 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	Basisdel BXT BAS / BSP BAS 4
Jord via	Basisdel BXT BAS / BSP BAS 4
Kapslingsmateriale	Polyamide PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
SIL-klassificering	Op til SIL3 *⁾
ATEX-godkendelser	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx-godkendelser	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-godkendelser (1)	2516389: Klasse I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-godkendelser (2)	2516389: Klasse I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*⁾ Find mere information på www.desitek.dk

Product 920327 was added to Notepad.

Go to Notepad

Product 920327 was added to the cart.

Go to Web-Shop

BXT ML4 BD 5 – BD 180

Pladsbesparende kombiafledermodul med RFID-LifeCheck-funktion til beskyttelse af to lederpar i balancerede snitflader. LifeCheck registrerer termisk eller elektrisk overbelastning, hvorefter modulet skal udskiftes. Denne tilstand indikeres berøringsløst af DEHNrecord LC / SCM / MCM-læseren.

6 Products

Part No. 920340 BXT ML4 BD 5

GTIN 4013364108967, Customs tariff No. (EU): 85363010, Gross weight: 30.10 g, PU: 1.00 Pakkestørrelse

Predecessor

Images

Additional information

CAD files

Afledermærkespænding DC: 6,0 V
Mærkestrøm ved 45 °C: 1,0 A
D1 samlet lynstødstrøm (10/350 µs): 10 kA
D1 lynstødstrøm (10/350 µs) per leder: 2,5 kA

fabrikat: DEHN
Type: BXT ML4 BD 5
artikelnr.: 920340
eller tilsvarende

Certificates

Technical data

Aflederklasser	M
Afledermærkespænding DC (U_C )	6,0 V
Mærkestrøm ved 45 °C (I_L )	1,0 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	10 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Serieimpedans per leder	1,0 ohm
Grænsefrekvens leder-leder (f_G )	1,0 MHz
Godkendelser	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ Find mere information på www.desitek.dk

Aflederovervågning	LifeCheck
Aflederklasser	M
Mærkespænding (U_N )	5 V
Afledermærkespænding DC (U_C )	6,0 V
Afledermærkespænding AC (U_C )	4,2 V
Mærkestrøm ved 45 °C (I_L )	1,0 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	10 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
Restspænding leder-leder ved I_impD1 (U_P )	≤ 25 V
Restspænding leder-PG ved I_impD1 (U_P )	≤ 550 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 9 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 550 V
Serieimpedans per leder	1,0 ohm
Grænsefrekvens leder-leder (f_G )	1,0 MHz
Kapacitet leder-leder (C)	≤ 5,4 nF
Kapacitet leder-PG (C)	≤ 16 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	Basisdel BXT BAS / BSP BAS 4
Jord via	Basisdel BXT BAS / BSP BAS 4
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
SIL-klassificering	Op til SIL3 *⁾
ATEX-godkendelser	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx-godkendelser	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-godkendelser (1)	2516389: Klasse I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-godkendelser (2)	2516389: Klasse I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*⁾ Find mere information på www.desitek.dk

Product 920340 was added to Notepad.

Go to Notepad

Product 920340 was added to the cart.

Go to Web-Shop

Part No. 920342 BXT ML4 BD 12

GTIN 4013364108974, Customs tariff No. (EU): 85363010, Gross weight: 30.30 g, PU: 1.00 Pakkestørrelse

Predecessor

Images

Additional information

CAD files

Afledermærkespænding DC: 15 V
Mærkestrøm ved 45 °C: 1,0 A
D1 samlet lynstødstrøm (10/350 µs): 10 kA
D1 lynstødstrøm (10/350 µs) per leder: 2,5 kA

fabrikat: DEHN
Type: BXT ML4 BD 12
artikelnr.: 920342
eller tilsvarende

Certificates

Technical data

Aflederklasser	M
Afledermærkespænding DC (U_C )	15 V
Mærkestrøm ved 45 °C (I_L )	1,0 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	10 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Serieimpedans per leder	1,0 ohm
Grænsefrekvens leder-leder (f_G )	2,8 MHz
Godkendelser	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ Find mere information på www.desitek.dk

Aflederovervågning	LifeCheck
Aflederklasser	M
Mærkespænding (U_N )	12 V
Afledermærkespænding DC (U_C )	15 V
Afledermærkespænding AC (U_C )	10,6 V
Mærkestrøm ved 45 °C (I_L )	1,0 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	10 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
Restspænding leder-leder ved I_impD1 (U_P )	≤ 26 V
Restspænding leder-PG ved I_impD1 (U_P )	≤ 550 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 19 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 550 V
Serieimpedans per leder	1,0 ohm
Grænsefrekvens leder-leder (f_G )	2,8 MHz
Kapacitet leder-leder (C)	≤ 2,0 nF
Kapacitet leder-PG (C)	≤ 16 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	Basisdel BXT BAS / BSP BAS 4
Jord via	Basisdel BXT BAS / BSP BAS 4
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
SIL-klassificering	Op til SIL3 *⁾
ATEX-godkendelser	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx-godkendelser	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-godkendelser (1)	2516389: Klasse I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-godkendelser (2)	2516389: Klasse I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*⁾ Find mere information på www.desitek.dk

Product 920342 was added to Notepad.

Go to Notepad

Product 920342 was added to the cart.

Go to Web-Shop

Part No. 920344 BXT ML4 BD 24

GTIN 4013364108981, Customs tariff No. (EU): 85363010, Gross weight: 45.30 g, PU: 1.00 Pakkestørrelse

Predecessor

Images

Additional information

CAD files

Afledermærkespænding DC: 33 V
Mærkestrøm ved 45 °C: 1,0 A
D1 samlet lynstødstrøm (10/350 µs): 10 kA
D1 lynstødstrøm (10/350 µs) per leder: 2,5 kA

fabrikat: DEHN
Type: BXT ML4 BD 24
artikelnr.: 920344
eller tilsvarende

Certificates

Technical data

Aflederklasser	M
Afledermærkespænding DC (U_C )	33 V
Mærkestrøm ved 45 °C (I_L )	1,0 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	10 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Serieimpedans per leder	1,0 ohm
Grænsefrekvens leder-leder (f_G )	7,8 MHz
Godkendelser	CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ Find mere information på www.desitek.dk

Aflederovervågning	LifeCheck
Aflederklasser	M
Mærkespænding (U_N )	24 V
Afledermærkespænding DC (U_C )	33 V
Afledermærkespænding AC (U_C )	23,3 V
Mærkestrøm ved 45 °C (I_L )	1,0 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	10 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
Restspænding leder-leder ved I_impD1 (U_P )	≤ 52 V
Restspænding leder-PG ved I_impD1 (U_P )	≤ 550 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 45 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 550 V
Serieimpedans per leder	1,0 ohm
Grænsefrekvens leder-leder (f_G )	7,8 MHz
Kapacitet leder-leder (C)	≤ 1,0 nF
Kapacitet leder-PG (C)	≤ 16 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	Basisdel BXT BAS / BSP BAS 4
Jord via	Basisdel BXT BAS / BSP BAS 4
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
SIL-klassificering	Op til SIL3 *⁾
ATEX-godkendelser	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx-godkendelser	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-godkendelser (1)	2516389: Klasse I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-godkendelser (2)	2516389: Klasse I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*⁾ Find mere information på www.desitek.dk

Product 920344 was added to Notepad.

Go to Notepad

Product 920344 was added to the cart.

Go to Web-Shop

Part No. 920345 BXT ML4 BD 48

GTIN 4013364108998, Customs tariff No. (EU): 85363010, Gross weight: 30.50 g, PU: 1.00 Pakkestørrelse

Predecessor

Images

Additional information

CAD files

Afledermærkespænding DC: 54 V
Mærkestrøm ved 45 °C: 1,0 A
D1 samlet lynstødstrøm (10/350 µs): 10 kA
D1 lynstødstrøm (10/350 µs) per leder: 2,5 kA

fabrikat: DEHN
Type: BXT ML4 BD 48
artikelnr.: 920345
eller tilsvarende

Certificates

Technical data

Aflederklasser	M
Afledermærkespænding DC (U_C )	54 V
Mærkestrøm ved 45 °C (I_L )	1,0 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	10 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Serieimpedans per leder	1,0 ohm
Grænsefrekvens leder-leder (f_G )	8,7 MHz
Godkendelser	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ Find mere information på www.desitek.dk

Aflederovervågning	LifeCheck
Aflederklasser	M
Mærkespænding (U_N )	48 V
Afledermærkespænding DC (U_C )	54 V
Afledermærkespænding AC (U_C )	38,1 V
Mærkestrøm ved 45 °C (I_L )	1,0 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	10 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
Restspænding leder-leder ved I_impD1 (U_P )	≤ 80 V
Restspænding leder-PG ved I_impD1 (U_P )	≤ 550 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 70 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 550 V
Serieimpedans per leder	1,0 ohm
Grænsefrekvens leder-leder (f_G )	8,7 MHz
Kapacitet leder-leder (C)	≤ 0,7 nF
Kapacitet leder-PG (C)	≤ 16 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	Basisdel BXT BAS / BSP BAS 4
Jord via	Basisdel BXT BAS / BSP BAS 4
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
SIL-klassificering	Op til SIL3 *⁾
ATEX-godkendelser	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx-godkendelser	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-godkendelser (1)	2516389: Klasse I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-godkendelser (2)	2516389: Klasse I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*⁾ Find mere information på www.desitek.dk

Product 920345 was added to Notepad.

Go to Notepad

Product 920345 was added to the cart.

Go to Web-Shop

Part No. 920346 BXT ML4 BD 60

GTIN 4013364109001, Customs tariff No. (EU): 85363010, Gross weight: 30.70 g, PU: 1.00 Pakkestørrelse

Predecessor

Images

Additional information

CAD files

Afledermærkespænding DC: 70 V
Mærkestrøm ved 45 °C: 1,0 A
D1 samlet lynstødstrøm (10/350 µs): 10 kA
D1 lynstødstrøm (10/350 µs) per leder: 2,5 kA

fabrikat: DEHN
Type: BXT ML4 BD 60
artikelnr.: 920346
eller tilsvarende

Certificates

Technical data

Aflederklasser	M
Afledermærkespænding DC (U_C )	70 V
Mærkestrøm ved 45 °C (I_L )	1,0 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	10 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Serieimpedans per leder	1,0 ohm
Grænsefrekvens leder-leder (f_G )	11,0 MHz
Godkendelser	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ Find mere information på www.desitek.dk

Aflederovervågning	LifeCheck
Aflederklasser	M
Mærkespænding (U_N )	60 V
Afledermærkespænding DC (U_C )	70 V
Afledermærkespænding AC (U_C )	49,5 V
Mærkestrøm ved 45 °C (I_L )	1,0 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	10 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
Restspænding leder-leder ved I_impD1 (U_P )	≤ 110 V
Restspænding leder-PG ved I_impD1 (U_P )	≤ 550 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 90 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 550 V
Serieimpedans per leder	1,0 ohm
Grænsefrekvens leder-leder (f_G )	11,0 MHz
Kapacitet leder-leder (C)	≤ 500 pF
Kapacitet leder-PG (C)	≤ 16 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	Basisdel BXT BAS / BSP BAS 4
Jord via	Basisdel BXT BAS / BSP BAS 4
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
SIL-klassificering	Op til SIL3 *⁾
ATEX-godkendelser	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx-godkendelser	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-godkendelser (1)	2516389: Klasse I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-godkendelser (2)	2516389: Klasse I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*⁾ Find mere information på www.desitek.dk

Product 920346 was added to Notepad.

Go to Notepad

Product 920346 was added to the cart.

Go to Web-Shop

Part No. 920347 BXT ML4 BD 180

GTIN 4013364109018, Customs tariff No. (EU): 85363010, Gross weight: 30.50 g, PU: 1.00 Pakkestørrelse

Predecessor

Images

Additional information

CAD files

Afledermærkespænding DC: 180 V
Mærkestrøm ved 45 °C: 0,75 A
D1 samlet lynstødstrøm (10/350 µs): 10 kA
D1 lynstødstrøm (10/350 µs) per leder: 2,5 kA

fabrikat: DEHN
Type: BXT ML4 BD 180
artikelnr.: 920347
eller tilsvarende

Certificates

Technical data

Aflederklasser	L
Afledermærkespænding DC (U_C )	180 V
Mærkestrøm ved 45 °C (I_L )	0,75 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	10 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Serieimpedans per leder	1,8 ohm
Grænsefrekvens leder-leder (f_G )	25,0 MHz
Godkendelser	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ Find mere information på www.desitek.dk

Aflederovervågning	LifeCheck
Aflederklasser	L
Mærkespænding (U_N )	180 V
Afledermærkespænding DC (U_C )	180 V
Afledermærkespænding AC (U_C )	127 V
Mærkestrøm ved 45 °C (I_L )	0,75 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	10 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
Restspænding leder-leder ved I_impD1 (U_P )	≤ 270 V
Restspænding leder-PG ved I_impD1 (U_P )	≤ 550 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 250 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 550 V
Serieimpedans per leder	1,8 ohm
Grænsefrekvens leder-leder (f_G )	25,0 MHz
Kapacitet leder-leder (C)	≤ 240 pF
Kapacitet leder-PG (C)	≤ 16 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	Basisdel BXT BAS / BSP BAS 4
Jord via	Basisdel BXT BAS / BSP BAS 4
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
SIL-klassificering	Op til SIL3 *⁾
ATEX-godkendelser	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx-godkendelser	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-godkendelser (1)	2516389: Klasse I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-godkendelser (2)	2516389: Klasse I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*⁾ Find mere information på www.desitek.dk

Product 920347 was added to Notepad.

Go to Notepad

Product 920347 was added to the cart.

Go to Web-Shop

BXT ML4 BPD 24

Pladsbesparende kombiafledermodul med RFID-LifeCheck-funktion til beskyttelse af to lederpar i 24 V DC-anlæg. Kan også bruges i systemer med jordede minuspoler. Integrerede PTC-modstandere tillader pålidelig genstart af aflederen efter kortslutningsstrøm op til 40 A i et anlæg.

1 Product

Part No. 920314 BXT ML4 BPD 24

GTIN 4013364261396, Customs tariff No. (EU): 85363010, Gross weight: 39.66 g, PU: 1.00 Pakkestørrelse

Images

Additional information

CAD files

Afledermærkespænding DC: 33 V
Mærkestrøm ved 70 °C: 0,1 A
D1 samlet lynstødstrøm (10/350 µs): 10 kA
D1 lynstødstrøm (10/350 µs) per leder: 2,5 kA

fabrikat: DEHN
Type: BXT ML4 BPD 24
artikelnr.: 920314
eller tilsvarende

Certificates

Technical data

Aflederklasser	M
Afledermærkespænding DC (U_C )	33 V
Mærkestrøm ved 70 °C (I_L )	0,1 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	10 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Serieimpedans per leder	Typ. 10 ohm
Grænsefrekvens leder-leder (f_G )	4 MHz
Godkendelser	SIL

Aflederovervågning	LifeCheck
Aflederklasser	M
Mærkespænding (U_N )	24 V
Afledermærkespænding DC (U_C )	33 V
Afledermærkespænding AC (U_C )	23,3 V
Mærkestrøm ved 70 °C (I_L )	0,1 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	10 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
Restspænding leder-leder ved I_impD1 (U_P )	≤ 55 V
Restspænding leder-PG ved I_impD1 (U_P )	≤ 650 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 45 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 550 V
Serieimpedans per leder	Typ. 10 ohm
Grænsefrekvens leder-leder (f_G )	4 MHz
Kapacitet leder-leder (C)	≤ 1,0 nF
Kapacitet leder-PG (C)	≤ 15 pF
Driftstemperaturområde (T_U )	-40 °C ... +70 °C
Kapslingsklasse	IP 20
Stikbar i	Basisdel BXT BAS / BSP BAS 4
Jord via	Basisdel BXT BAS / BSP BAS 4
Kapslingsmateriale	Polyamid PA 6.6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	SIL

Product 920314 was added to Notepad.

Go to Notepad

Product 920314 was added to the cart.

Go to Web-Shop

BXT ML4 BC 5 / 24

Pladsbesparende kombiafledermodul med RFID-LifeCheck-funktion til beskyttelse af fire enkeltledere med fælles referencepotentiale. LifeCheck registrerer termisk eller elektrisk overbelastning, hvorefter modulet skal udskiftes. Denne tilstand indikeres berøringsløst af DEHNrecord LC / SCM / MCM-læseren.

2 Products

Part No. 920350 BXT ML4 BC 5

GTIN 4013364109131, Customs tariff No. (EU): 85363010, Gross weight: 30.60 g, PU: 1.00 Pakkestørrelse

Images

Additional information

CAD files

Afledermærkespænding DC: 6,0 V
Mærkestrøm ved 45 °C: 1,0 A
D1 samlet lynstødstrøm (10/350 µs): 10 kA
D1 lynstødstrøm (10/350 µs) per leder: 2.5 kA

fabrikat: DEHN
Type: BXT ML4 BC 5
artikelnr.: 920350
eller tilsvarende

Certificates

Technical data

Aflederklasser	M
Afledermærkespænding DC (U_C )	6,0 V
Mærkestrøm ved 45 °C (I_L )	1,0 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	10 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Serieimpedans per leder	1,0 ohm
Grænsefrekvens leder-leder (f_G )	1,0 MHz
Godkendelser	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ Find mere information på www.desitek.dk

Aflederovervågning	LifeCheck
Aflederklasser	M
Mærkespænding (U_N )	5 V
Afledermærkespænding DC (U_C )	6,0 V
Afledermærkespænding AC (U_C )	4,2 V
Mærkestrøm ved 45 °C (I_L )	1,0 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	10 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2.5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
Restspænding leder-leder ved I_impD1 (U_P )	≤ 25 V
Restspænding leder-PG ved I_impD1 (U_P )	≤ 550 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 9 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 550 V
Serieimpedans per leder	1,0 ohm
Grænsefrekvens leder-leder (f_G )	1,0 MHz
Kapacitet leder-leder (C)	≤ 5,4 nF
Kapacitet leder-PG (C)	≤ 16 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	Basisdel BXT BAS / BSP BAS 4
Jord via	Basisdel BXT BAS / BSP BAS 4
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
SIL-klassificering	Op til SIL3 *⁾
ATEX-godkendelser	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx-godkendelser	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-godkendelser (1)	2516389: Klasse I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-godkendelser (2)	2516389: Klasse I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*⁾ Find mere information på www.desitek.dk

Product 920350 was added to Notepad.

Go to Notepad

Product 920350 was added to the cart.

Go to Web-Shop

Part No. 920354 BXT ML4 BC 24

GTIN 4013364109148, Customs tariff No. (EU): 85363010, Gross weight: 30.90 g, PU: 1.00 Pakkestørrelse

Images

Additional information

CAD files

Afledermærkespænding DC: 33 V
Mærkestrøm ved 45 °C: 0,75 A
D1 samlet lynstødstrøm (10/350 µs): 10 kA
D1 lynstødstrøm (10/350 µs) per leder: 2,5 kA

fabrikat: DEHN
Type: BXT ML4 BC 24
artikelnr.: 920354
eller tilsvarende

Certificates

Technical data

Aflederklasser	M
Afledermærkespænding DC (U_C )	33 V
Mærkestrøm ved 45 °C (I_L )	0,75 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	10 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Serieimpedans per leder	1,8 ohm
Grænsefrekvens leder-leder (f_G )	5,7 MHz
Godkendelser	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ Find mere information på www.desitek.dk

Aflederovervågning	LifeCheck
Aflederklasser	M
Mærkespænding (U_N )	24 V
Afledermærkespænding DC (U_C )	33 V
Afledermærkespænding AC (U_C )	23,3 V
Mærkestrøm ved 45 °C (I_L )	0,75 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	10 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
Restspænding leder-leder ved I_impD1 (U_P )	≤ 55 V
Restspænding leder-PG ved I_impD1 (U_P )	≤ 550 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 45 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 550 V
Serieimpedans per leder	1,8 ohm
Grænsefrekvens leder-leder (f_G )	5,7 MHz
Kapacitet leder-leder (C)	≤ 1,0 nF
Kapacitet leder-PG (C)	≤ 16 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	Basisdel BXT BAS / BSP BAS 4
Jord via	Basisdel BXT BAS / BSP BAS 4
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
SIL-klassificering	Op til SIL3 *⁾
ATEX-godkendelser	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx-godkendelser	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-godkendelser (1)	2516389: Klasse I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-godkendelser (2)	2516389: Klasse I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*⁾ Find mere information på www.desitek.dk

Product 920354 was added to Notepad.

Go to Notepad

Product 920354 was added to the cart.

Go to Web-Shop

BXT ML4 BE C 12 / 24

Pladsbesparende kombiafledermodul med RFID-LifeCheck-funktion til beskyttelse af to lederpar i balancerede snitflader med finbeskyttelseskobling af indgangen, til strømsløjfer (TTY) og optokoblerindgange. LifeCheck registrerer termisk eller elektrisk overbelastning, hvorefter modulet skal udskiftes. Denne tilstand indikeres berøringsløst af DEHNrecord LC / SCM / MCM-læseren.

2 Products

Part No. 920362 BXT ML4 BE C 12

GTIN 4013364120587, Customs tariff No. (EU): 85363010, Gross weight: 31.20 g, PU: 1.00 Pakkestørrelse

Predecessor

Images

Additional information

CAD files

Afledermærkespænding DC: 15 V
Mærkestrøm ved 80 °C: 0,1 A
D1 samlet lynstødstrøm (10/350 µs): 10 kA
D1 lynstødstrøm (10/350 µs) per leder: 2,5 kA

fabrikat: DEHN
Type: BXT ML4 BE C 12
artikelnr.: 920362
eller tilsvarende

Certificates

Technical data

Aflederklasser	M
Afledermærkespænding DC (U_C )	15 V
Mærkestrøm ved 80 °C (I_L )	0,1 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	10 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Serieimpedans per leder	13,8 ohm
Grænsefrekvens leder-PG (f_G )	0,85 MHz
Godkendelser	ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ Find mere information på www.desitek.dk

Aflederovervågning	LifeCheck
Aflederklasser	M
Mærkespænding (U_N )	12 V
Afledermærkespænding DC (U_C )	15 V
Afledermærkespænding AC (U_C )	10,6 V
Mærkestrøm ved 80 °C (I_L )	0,1 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	10 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
Restspænding leder-leder ved I_impD1 (U_P )	≤ 30 V
Restspænding leder-PG ved I_impD1 (U_P )	≤ 35 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 19 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 19 V
Serieimpedans per leder	13,8 ohm
Grænsefrekvens leder-PG (f_G )	0,85 MHz
Kapacitet leder-leder (C)	≤ 3,2 nF
Kapacitet leder-PG (C)	≤ 3,2 nF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	Basisdel BXT BAS / BSP BAS 4
Jord via	Basisdel BXT BAS / BSP BAS 4
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	ATEX, IECEx, CSA & USA Hazloc, SIL
SIL-klassificering	Op til SIL3 *⁾
ATEX-godkendelser	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx-godkendelser	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-godkendelser (1)	2516389: Klasse I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-godkendelser (2)	2516389: Klasse I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*⁾ Find mere information på www.desitek.dk

Product 920362 was added to Notepad.

Go to Notepad

Product 920362 was added to the cart.

Go to Web-Shop

Part No. 920364 BXT ML4 BE C 24

GTIN 4013364109155, Customs tariff No. (EU): 85363010, Gross weight: 31.70 g, PU: 1.00 Pakkestørrelse

Predecessor

Images

Additional information

CAD files

Afledermærkespænding DC: 33 V
Mærkestrøm ved 80 °C: 0,1 A
D1 samlet lynstødstrøm (10/350 µs): 10 kA
D1 lynstødstrøm (10/350 µs) per leder: 2,5 kA

fabrikat: DEHN
Type: BXT ML4 BE C 24
artikelnr.: 920364
eller tilsvarende

Certificates

Technical data

Aflederklasser	M
Afledermærkespænding DC (U_C )	33 V
Mærkestrøm ved 80 °C (I_L )	0,1 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	10 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Serieimpedans per leder	28,8 ohm
Grænsefrekvens leder-PG (f_G )	1,7 MHz
Godkendelser	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ Find mere information på www.desitek.dk

Aflederovervågning	LifeCheck
Aflederklasser	M
Mærkespænding (U_N )	24 V
Afledermærkespænding DC (U_C )	33 V
Afledermærkespænding AC (U_C )	23,3 V
Mærkestrøm ved 80 °C (I_L )	0,1 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	10 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
Restspænding leder-leder ved I_impD1 (U_P )	≤ 52 V
Restspænding leder-PG ved I_impD1 (U_P )	≤ 66 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 45 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 45 V
Serieimpedans per leder	28,8 ohm
Grænsefrekvens leder-PG (f_G )	1,7 MHz
Kapacitet leder-leder (C)	≤ 1,5 nF
Kapacitet leder-PG (C)	≤ 1,5 nF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	Basisdel BXT BAS / BSP BAS 4
Jord via	Basisdel BXT BAS / BSP BAS 4
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
SIL-klassificering	Op til SIL3 *⁾
ATEX-godkendelser	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx-godkendelser	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-godkendelser (1)	2516389: Klasse I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-godkendelser (2)	2516389: Klasse I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*⁾ Find mere information på www.desitek.dk

Product 920364 was added to Notepad.

Go to Notepad

Product 920364 was added to the cart.

Go to Web-Shop

BXT ML4 BE HF 5

Pladsbesparende kombiafledermodul med RFID-LifeCheck-funktion til beskyttelse af fire enkeltledere med fælles referencepotentiale i højfrekvente signalsystemer uden galvanisk adskillelse. LifeCheck registrerer termisk eller elektrisk overbelastning, hvorefter modulet skal udskiftes. Denne tilstand indikeres berøringsløst af DEHNrecord LC / SCM / MCM-læseren.

1 Product

Part No. 920370 BXT ML4 BE HF 5

GTIN 4013364109117, Customs tariff No. (EU): 85363010, Gross weight: 31.00 g, PU: 1.00 Pakkestørrelse

Predecessor

Images

Additional information

CAD files

Afledermærkespænding DC: 6,0 V
Mærkestrøm ved 45 °C: 1,0 A
D1 samlet lynstødstrøm (10/350 µs): 10 kA
D1 lynstødstrøm (10/350 µs) per leder: 2,5 kA

fabrikat: DEHN
Type: BXT ML4 BE HF 5
artikelnr.: 920370
eller tilsvarende

Certificates

Technical data

Aflederklasser	M
Afledermærkespænding DC (U_C )	6,0 V
Mærkestrøm ved 45 °C (I_L )	1,0 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	10 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Serieimpedans per leder	1,0 ohm
Grænsefrekvens leder-PG (f_G )	100,0 MHz
Godkendelser	CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ Find mere information på www.desitek.dk

Aflederovervågning	LifeCheck
Aflederklasser	M
Mærkespænding (U_N )	5 V
Afledermærkespænding DC (U_C )	6,0 V
Afledermærkespænding AC (U_C )	4,2 V
Mærkestrøm ved 45 °C (I_L )	1,0 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	10 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
Restspænding leder-leder ved I_impD1 (U_P )	≤ 26 V
Restspænding leder-PG ved I_impD1 (U_P )	≤ 40 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 11 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 11 V
Serieimpedans per leder	1,0 ohm
Grænsefrekvens leder-PG (f_G )	100,0 MHz
Kapacitet leder-leder (C)	≤ 20 pF
Kapacitet leder-PG (C)	≤ 25 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	Basisdel BXT BAS / BSP BAS 4
Jord via	Basisdel BXT BAS / BSP BAS 4
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
SIL-klassificering	Op til SIL3 *⁾
ATEX-godkendelser	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx-godkendelser	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-godkendelser (1)	2516389: Klasse I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-godkendelser (2)	2516389: Klasse I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*⁾ Find mere information på www.desitek.dk

Product 920370 was added to Notepad.

Go to Notepad

Product 920370 was added to the cart.

Go to Web-Shop

BXT ML4 BD HF 5 / 24

Pladsbesparende kombiafledermodul med RFID-LifeCheck-funktion til beskyttelse af to lederpar i højfrekvente bussystemer eller 2-trådet videoovervågning. LifeCheck registrerer termisk eller elektrisk overbelastning, hvorefter modulet skal udskiftes. Denne tilstand indikeres berøringsløst af DEHNrecord LC / SCM / MCM-læseren.

2 Products

Part No. 920371 BXT ML4 BD HF 5

GTIN 4013364109094, Customs tariff No. (EU): 85363010, Gross weight: 30.80 g, PU: 1.00 Pakkestørrelse

Predecessor

Images

Additional information

CAD files

Afledermærkespænding DC: 6,0 V
Mærkestrøm ved 45 °C: 1,0 A
D1 samlet lynstødstrøm (10/350 µs): 10 kA
D1 lynstødstrøm (10/350 µs) per leder: 2,5 kA

fabrikat: DEHN
Type: BXT ML4 BD HF 5
artikelnr.: 920371
eller tilsvarende

Certificates

Technical data

Aflederklasser	M
Afledermærkespænding DC (U_C )	6,0 V
Mærkestrøm ved 45 °C (I_L )	1,0 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	10 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Serieimpedans per leder	1,0 ohm
Grænsefrekvens leder-leder (f_G )	100,0 MHz
Godkendelser	CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ Find mere information på www.desitek.dk

Aflederovervågning	LifeCheck
Aflederklasser	M
Mærkespænding (U_N )	5 V
Afledermærkespænding DC (U_C )	6,0 V
Afledermærkespænding AC (U_C )	4,2 V
Mærkestrøm ved 45 °C (I_L )	1,0 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	10 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
Restspænding leder-leder ved I_impD1 (U_P )	≤ 25 V
Restspænding leder-PG ved I_impD1 (U_P )	≤ 550 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 11 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 550 V
Serieimpedans per leder	1,0 ohm
Grænsefrekvens leder-leder (f_G )	100,0 MHz
Kapacitet leder-leder (C)	≤ 25 pF
Kapacitet leder-PG (C)	≤ 16 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	Basisdel BXT BAS / BSP BAS 4
Jord via	Basisdel BXT BAS / BSP BAS 4
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
SIL-klassificering	Op til SIL3 *⁾
ATEX-godkendelser	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx-godkendelser	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-godkendelser (1)	2516389: Klasse I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-godkendelser (2)	2516389: Klasse I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*⁾ Find mere information på www.desitek.dk

Product 920371 was added to Notepad.

Go to Notepad

Product 920371 was added to the cart.

Go to Web-Shop

Part No. 920375 BXT ML4 BD HF 24

GTIN 4013364109100, Customs tariff No. (EU): 85363010, Gross weight: 31.00 g, PU: 1.00 Pakkestørrelse

Predecessor

Images

Additional information

CAD files

Afledermærkespænding DC: 33 V
Mærkestrøm ved 45 °C: 1,0 A
D1 samlet lynstødstrøm (10/350 µs): 10 kA
D1 lynstødstrøm (10/350 µs) per leder: 2,5 kA

fabrikat: DEHN
Type: BXT ML4 BD HF 24
artikelnr.: 920375
eller tilsvarende

Certificates

Technical data

Aflederklasser	M
Afledermærkespænding DC (U_C )	33 V
Mærkestrøm ved 45 °C (I_L )	1,0 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	10 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Serieimpedans per leder	1,0 ohm
Grænsefrekvens leder-leder (f_G )	100,0 MHz
Godkendelser	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ Find mere information på www.desitek.dk

Aflederovervågning	LifeCheck
Aflederklasser	M
Mærkespænding (U_N )	24 V
Afledermærkespænding DC (U_C )	33 V
Afledermærkespænding AC (U_C )	23,3 V
Mærkestrøm ved 45 °C (I_L )	1,0 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	10 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
Restspænding leder-leder ved I_impD1 (U_P )	≤ 65 V
Restspænding leder-PG ved I_impD1 (U_P )	≤ 550 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 47 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 550 V
Serieimpedans per leder	1,0 ohm
Grænsefrekvens leder-leder (f_G )	100,0 MHz
Kapacitet leder-leder (C)	≤ 25 pF
Kapacitet leder-PG (C)	≤ 16 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	Basisdel BXT BAS / BSP BAS 4
Jord via	Basisdel BXT BAS / BSP BAS 4
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
SIL-klassificering	Op til SIL3 *⁾
ATEX-godkendelser	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx-godkendelser	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-godkendelser (1)	2516389: Klasse I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-godkendelser (2)	2516389: Klasse I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*⁾ Find mere information på www.desitek.dk

Product 920375 was added to Notepad.

Go to Notepad

Product 920375 was added to the cart.

Go to Web-Shop

BXT ML4 MY 110 / 250

Pladsbesparende kombiafledermodul med RFID-LifeCheck-funktion til beskyttelse af fire ledere i flertrådede signalsnitflader. LifeCheck registrerer termisk eller elektrisk overbelastning, hvorefter modulet skal udskiftes. Denne tilstand indikeres berøringsløst af DEHNrecord LC / SCM / MCM-læseren.

2 Products

Part No. 920388 BXT ML4 MY 110

GTIN 4013364137370, Customs tariff No. (EU): 85363010, Gross weight: 34.70 g, PU: 1.00 Pakkestørrelse

Images

Additional information

CAD files

Mærkestrøm ved 80 °C: 3,0 A

fabrikat: DEHN
Type: BXT ML4 MY 110
artikelnr.: 920388
eller tilsvarende

Certificates

Technical data

Aflederklasser	U
Afledermærkespænding DC leder-leder (U_C )	170 V
Afledermærkespænding DC leder-PG (U_C )	85 V
Mærkestrøm ved 80 °C (I_L )	3,0 A
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Grænsefrekvens leder-leder (f_G )	4,5 MHz
Godkendelser	SIL
*⁾ Find mere information på www.desitek.dk

Aflederovervågning	LifeCheck
Aflederklasser	U
Mærkespænding (U_N )	110 V
Afledermærkespænding DC leder-leder (U_C )	170 V
Afledermærkespænding DC leder-PG (U_C )	85 V
Afledermærkespænding AC leder-leder (U_C )	120 V
Afledermærkespænding AC leder-PG (U_C )	60 V
Mærkestrøm ved 80 °C (I_L )	3,0 A
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	2,5 kA
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 300 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 700 V
Grænsefrekvens leder-leder (f_G )	4,5 MHz
Kapacitet leder-leder (C)	≤ 1,5 nF
Kapacitet leder-PG (C)	≤ 16 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	Basisdel BXT BAS / BSP BAS 4
Jord via	Basisdel BXT BAS / BSP BAS 4
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	SIL
SIL-klassificering	Op til SIL3 *⁾
*⁾ Find mere information på www.desitek.dk

Product 920388 was added to Notepad.

Go to Notepad

Product 920388 was added to the cart.

Go to Web-Shop

Part No. 920389 BXT ML4 MY 250

GTIN 4013364118447, Customs tariff No. (EU): 85363010, Gross weight: 36.70 g, PU: 1.00 Pakkestørrelse

Predecessor

Images

Additional information

CAD files

Mærkestrøm ved 80 °C: 3,0 A

fabrikat: DEHN
Type: BXT ML4 MY 250
artikelnr.: 920389
eller tilsvarende

Certificates

Technical data

Aflederklasser	V
Afledermærkespænding DC leder-leder (U_C )	620 V
Afledermærkespænding DC leder-PG (U_C )	320 V
Mærkestrøm ved 80 °C (I_L )	3,0 A
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Grænsefrekvens leder-leder (f_G )	20,0 MHz
Godkendelser	SIL
*⁾ Find mere information på www.desitek.dk

Aflederovervågning	LifeCheck
Aflederklasser	V
Mærkespænding (U_N )	250 V
Afledermærkespænding DC leder-leder (U_C )	620 V
Afledermærkespænding DC leder-PG (U_C )	320 V
Afledermærkespænding AC leder-leder (U_C )	500 V
Afledermærkespænding AC leder-PG (U_C )	250 V
Mærkestrøm ved 80 °C (I_L )	3,0 A
Samlet lynstødstrøm (10/350 µs)	1,2 kA
Lynstødstrøm (10/350 µs) per leder	0,3 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	2,5 kA
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 1200 V
Grænsefrekvens leder-leder (f_G )	20,0 MHz
Kapacitet leder-leder (C)	≤ 300 pF
Kapacitet leder-PG (C)	≤ 16 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	Basisdel BXT BAS / BSP BAS 4
Jord via	Basisdel BXT BAS / BSP BAS 4
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	SIL
SIL-klassificering	Op til SIL3 *⁾
*⁾ Find mere information på www.desitek.dk

Product 920389 was added to Notepad.

Go to Notepad

Product 920389 was added to the cart.

Go to Web-Shop

BXT ML4 BE BD 24

Pladsbesparende kombiafledermodul med RFID-LifeCheck-funktion til beskyttelse af to enkeltledere med fælles referencepotentiale såvel som ubalancerede snitflader og et lederpar med balancerede snitflader. LifeCheck registrerer termisk eller elektrisk overbelastning, hvorefter modulet skal udskiftes. Denne tilstand indikeres berøringsløst af DEHNrecord LC / MCM-læseren.

1 Product

Part No. 920334 BXT ML4 BE BD 24

GTIN 4013364152229, Customs tariff No. (EU): 85363010, Gross weight: 29.59 g, PU: 1.00 Pakkestørrelse

Images

Additional information

CAD files

Beskyttelsesmodul med LifeCheck BLITZDUCTOR XT BXT ML4 BE BD 24
Overspændingsafleder-beskyttelsesmodul i
aflederklasse type 1/P1 BLITZDUCTOR XT,
testet iht. EN 61643-21 og energikoordination
iht. IEC 61643-22 til beskyttelse af to enkeltledere
med fælles referencepotentiale samt asymmetriske
grænseflader og et lederpar i jordpotentialfrie
symmetriske grænseflader. Med integreret
LifeCheck til berøringsfri aflederkontrol. Kan sættes
i basisdel BXT BAS / BSP BAS 4.
Afledermærkespænding DC: 33 V
Mærkestrøm ved 45 °C: 0,75 A
D1 samlet lynstødstrøm (10/350 µs): 10 kA
D1 lynstødstrøm (10/350 µs) per leder: 2,5 kA

fabrikat: DEHN
Type: BXT ML4 BE BD 24
artikelnr.: 920334
eller tilsvarende

Certificates

Technical data

Aflederklasser	M
Afledermærkespænding DC (U_C )	33 V
Mærkestrøm ved 45 °C (I_L )	0,75 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	10 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA

Aflederovervågning	LifeCheck
Aflederklasser	M
Mærkespænding (U_N )	24 V
Afledermærkespænding DC (U_C )	33 V
Afledermærkespænding AC (U_C )	23,3 V
Mærkestrøm ved 45 °C (I_L )	0,75 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	10 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
Restspænding leder 1-leder 2 ved I_impD1 (U_P )	≤ 102 V
Restspænding leder 1,2-PG ved I_impD1 (U_P )	≤ 66 V
Restspænding leder 3-leder 4 ved I_impD1 (U_P )	≤ 52 V
Restspænding leder 3,4-PG ved I_impD1 (U_P )	< 550 V
Restspænding leder 1-leder 2 ved 1 kV/µs C3 (U_P )	≤ 90 V
Restspænding leder 1,2-PG ved 1 kV/µs C3 (U_P )	≤ 45 V
Restspænding leder 3-leder 4 ved 1 kV/µs C3 (U_P )	≤ 45 V
Restspænding leder 3,4-PG ved 1 kV/µs C3 (U_P )	≤ 550 V
Serieimpedans leder 1, 2	1,8 ohm
Serieimpedans leder 3,4	1,0 ohm
Grænsefrekvens leder 1,2 (f_G )	6,8 MHz
Grænsefrekvens leder 3,4 (f_G )	7,8 MHz
Kapacitet leder 1-leder 2 (C)	≤ 0,5 pF
Kapacitet leder 1,2-PG / leder 3-leder 4 (C)	≤ 1,0 nF
Kapacitet leder 3,4-PG (C)	≤ 16 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	Basisdel BXT BAS / BSP BAS 4
Jord via	Basisdel BXT BAS / BSP BAS 4
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21

Product 920334 was added to Notepad.

Go to Notepad

Product 920334 was added to the cart.

Go to Web-Shop

BXT ML2 BD 180

Pladsbesparende beskyttelsesmodul med RFID-LifeCheck til beskyttelse af 1 lederpar i ikke-jordede, symmetriske grænseflader. LifeCheck registrerer termiske eller elektriske overbelastningstilstande, hvor aflederen skal udskiftes. Visningen sker berøringsfrit ved hjælp af DEHNrecord LC/SCM/MCM.

1 Product

Part No. 920247 BXT ML2 BD 180

GTIN 4013364116078, Customs tariff No. (EU): 85363010, Gross weight: 49.60 g, PU: 1.00 Pakkestørrelse

Predecessor

Images

Additional information

CAD files

Afledermærkespænding DC: 180 V
Mærkestrøm ved 45 °C: 0,75 A
D1 samlet lynstødstrøm (10/350 µs): 5 kA
D1 lynstødstrøm (10/350 µs) per leder: 2,5 kA

fabrikat: DEHN
Type: BXT ML2 BD 180
artikelnr.: 920247
eller tilsvarende

Certificates

Technical data

Aflederklasser	L
Afledermærkespænding DC (U_C )	180 V
Mærkestrøm ved 45 °C (I_L )	0,75 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Serieimpedans per leder	1,8 ohm
Grænsefrekvens leder-leder (f_G )	25,0 MHz
Godkendelser	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ Find mere information på www.desitek.dk

Aflederovervågning	LifeCheck
Aflederklasser	L
Mærkespænding (U_N )	180 V
Afledermærkespænding DC (U_C )	180 V
Afledermærkespænding AC (U_C )	127 V
Mærkestrøm ved 45 °C (I_L )	0,75 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	5 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
Restspænding leder-leder ved I_impD1 (U_P )	≤ 270 V
Restspænding leder-PG ved I_impD1 (U_P )	≤ 550 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 250 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 550 V
Serieimpedans per leder	1,8 ohm
Grænsefrekvens leder-leder (f_G )	25,0 MHz
Kapacitet leder-leder (C)	≤ 240 pF
Kapacitet leder-PG (C)	≤ 16 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	Basisdel BXT BAS / BSP BAS 4
Jord via	Basisdel BXT BAS / BSP BAS 4
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
SIL-klassificering	Op til SIL3 *⁾
ATEX-godkendelser	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx-godkendelser	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-godkendelser (1)	2516389: Klasse I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-godkendelser (2)	2516389: Klasse I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*⁾ Find mere information på www.desitek.dk

Product 920247 was added to Notepad.

Go to Notepad

Product 920247 was added to the cart.

Go to Web-Shop

BXT ML2 BD S 5 – BD S 48

Pladsbesparende beskyttelsesmodul med RFID-LifeCheck til beskyttelse af 1 lederpar i ikke-jordede, symmetriske grænseflader, enten direkte eller indirekte skærmjording. LifeCheck registrerer termiske eller elektriske overbelastningstilstande, hvor aflederen skal udskiftes. Visningen sker berøringsfrit ved hjælp af DEHNrecord LC/SCM/MCM.

4 Products

Part No. 920240 BXT ML2 BD S 5

GTIN 4013364118348, Customs tariff No. (EU): 85363010, Gross weight: 27.50 g, PU: 1.00 Pakkestørrelse

Predecessor

Images

Additional information

CAD files

Afledermærkespænding DC: 6,0 V
Mærkestrøm ved 45 °C: 1,0 A
D1 samlet lynstødstrøm (10/350 µs): 9 kA
D1 lynstødstrøm (10/350 µs) per leder: 2,5 kA

fabrikat: DEHN
Type: BXT ML2 BD S 5
artikelnr.: 920240
eller tilsvarende

Certificates

Technical data

Aflederklasser	M
Afledermærkespænding DC (U_C )	6,0 V
Mærkestrøm ved 45 °C (I_L )	1,0 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	9 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Serieimpedans per leder	1,0 ohm
Grænsefrekvens leder-leder (f_G )	1,0 MHz
Godkendelser	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ Find mere information på www.desitek.dk

Aflederovervågning	LifeCheck
Aflederklasser	M
Mærkespænding (U_N )	5 V
Afledermærkespænding DC (U_C )	6,0 V
Afledermærkespænding AC (U_C )	4,2 V
Mærkestrøm ved 45 °C (I_L )	1,0 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	9 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
Restspænding leder-leder ved I_impD1 (U_P )	≤ 25 V
Restspænding leder-PG ved I_impD1 (U_P )	≤ 550 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 9 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 550 V
Serieimpedans per leder	1,0 ohm
Grænsefrekvens leder-leder (f_G )	1,0 MHz
Kapacitet leder-leder (C)	≤ 5,4 nF
Kapacitet leder-PG (C)	≤ 25 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	Basisdel BXT BAS / BSP BAS 4
Jord via	Basisdel BXT BAS / BSP BAS 4
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
SIL-klassificering	Op til SIL3 *⁾
ATEX-godkendelser	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx-godkendelser	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-godkendelser (1)	2516389: Klasse I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-godkendelser (2)	2516389: Klasse I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*⁾ Find mere information på www.desitek.dk

Product 920240 was added to Notepad.

Go to Notepad

Product 920240 was added to the cart.

Go to Web-Shop

Part No. 920242 BXT ML2 BD S 12

GTIN 4013364118362, Customs tariff No. (EU): 85363010, Gross weight: 27.60 g, PU: 1.00 Pakkestørrelse

Predecessor

Images

Additional information

CAD files

Afledermærkespænding DC: 15 V
Mærkestrøm ved 45 °C: 1,0 A
D1 samlet lynstødstrøm (10/350 µs): 9 kA
D1 lynstødstrøm (10/350 µs) per leder: 2,5 kA

fabrikat: DEHN
Type: BXT ML2 BD S 12
artikelnr.: 920242
eller tilsvarende

Certificates

Technical data

Aflederklasser	M
Afledermærkespænding DC (U_C )	15 V
Mærkestrøm ved 45 °C (I_L )	1,0 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	9 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Serieimpedans per leder	1,0 ohm
Grænsefrekvens leder-leder (f_G )	2,8 MHz
Godkendelser	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ Find mere information på www.desitek.dk

Aflederovervågning	LifeCheck
Aflederklasser	M
Mærkespænding (U_N )	12 V
Afledermærkespænding DC (U_C )	15 V
Afledermærkespænding AC (U_C )	10,6 V
Mærkestrøm ved 45 °C (I_L )	1,0 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	9 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
Restspænding leder-leder ved I_impD1 (U_P )	≤ 26 V
Restspænding leder-PG ved I_impD1 (U_P )	≤ 550 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 19 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 550 V
Serieimpedans per leder	1,0 ohm
Grænsefrekvens leder-leder (f_G )	2,8 MHz
Kapacitet leder-leder (C)	≤ 2,0 nF
Kapacitet leder-PG (C)	≤ 25 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	Basisdel BXT BAS / BSP BAS 4
Jord via	Basisdel BXT BAS / BSP BAS 4
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
SIL-klassificering	Op til SIL3 *⁾
ATEX-godkendelser	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx-godkendelser	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-godkendelser (1)	2516389: Klasse I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-godkendelser (2)	2516389: Klasse I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*⁾ Find mere information på www.desitek.dk

Product 920242 was added to Notepad.

Go to Notepad

Product 920242 was added to the cart.

Go to Web-Shop

Part No. 920244 BXT ML2 BD S 24

GTIN 4013364117792, Customs tariff No. (EU): 85363010, Gross weight: 27.80 g, PU: 1.00 Pakkestørrelse

Predecessor

Images

Additional information

CAD files

Afledermærkespænding DC: 33 V
Mærkestrøm ved 45 °C: 1,0 A
D1 samlet lynstødstrøm (10/350 µs): 9 kA
D1 lynstødstrøm (10/350 µs) per leder: 2,5 kA

fabrikat: DEHN
Type: BXT ML2 BD S 24
artikelnr.: 920244
eller tilsvarende

Certificates

Technical data

Aflederklasser	M
Afledermærkespænding DC (U_C )	33 V
Mærkestrøm ved 45 °C (I_L )	1,0 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	9 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Serieimpedans per leder	1,0 ohm
Grænsefrekvens leder-leder (f_G )	7,8 MHz
Godkendelser	CSA, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ Find mere information på www.desitek.dk

Aflederovervågning	LifeCheck
Aflederklasser	M
Mærkespænding (U_N )	24 V
Afledermærkespænding DC (U_C )	33 V
Afledermærkespænding AC (U_C )	23,3 V
Mærkestrøm ved 45 °C (I_L )	1,0 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	9 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
Restspænding leder-leder ved I_impD1 (U_P )	≤ 52 V
Restspænding leder-PG ved I_impD1 (U_P )	≤ 550 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 45 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 550 V
Serieimpedans per leder	1,0 ohm
Grænsefrekvens leder-leder (f_G )	7,8 MHz
Kapacitet leder-leder (C)	≤ 1,0 nF
Kapacitet leder-PG (C)	≤ 25 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	Basisdel BXT BAS / BSP BAS 4
Jord via	Basisdel BXT BAS / BSP BAS 4
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	CSA, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
SIL-klassificering	Op til SIL3 *⁾
ATEX-godkendelser	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx-godkendelser	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-godkendelser (1)	2516389: Klasse I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-godkendelser (2)	2516389: Klasse I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*⁾ Find mere information på www.desitek.dk

Product 920244 was added to Notepad.

Go to Notepad

Product 920244 was added to the cart.

Go to Web-Shop

Part No. 920245 BXT ML2 BD S 48

GTIN 4013364118386, Customs tariff No. (EU): 85363010, Gross weight: 43.20 g, PU: 1.00 Pakkestørrelse

Predecessor

Images

Additional information

CAD files

Afledermærkespænding DC: 54 V
Mærkestrøm ved 45 °C: 1,0 A
D1 samlet lynstødstrøm (10/350 µs): 9 kA
D1 lynstødstrøm (10/350 µs) per leder: 2,5 kA

fabrikat: DEHN
Type: BXT ML2 BD S 48
artikelnr.: 920245
eller tilsvarende

Certificates

Technical data

Aflederklasser	M
Afledermærkespænding DC (U_C )	54 V
Mærkestrøm ved 45 °C (I_L )	1,0 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	9 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Serieimpedans per leder	1,0 ohm
Grænsefrekvens leder-leder (f_G )	8,7 MHz
Godkendelser	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ Find mere information på www.desitek.dk

Aflederovervågning	LifeCheck
Aflederklasser	M
Mærkespænding (U_N )	48 V
Afledermærkespænding DC (U_C )	54 V
Afledermærkespænding AC (U_C )	38,1 V
Mærkestrøm ved 45 °C (I_L )	1,0 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	9 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
Restspænding leder-leder ved I_impD1 (U_P )	≤ 80 V
Restspænding leder-PG ved I_impD1 (U_P )	≤ 550 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 70 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 550 V
Serieimpedans per leder	1,0 ohm
Grænsefrekvens leder-leder (f_G )	8,7 MHz
Kapacitet leder-leder (C)	≤ 0,7 nF
Kapacitet leder-PG (C)	≤ 25 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	Basisdel BXT BAS / BSP BAS 4
Jord via	Basisdel BXT BAS / BSP BAS 4
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
SIL-klassificering	Op til SIL3 *⁾
ATEX-godkendelser	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx-godkendelser	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-godkendelser (1)	2516389: Klasse I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-godkendelser (2)	2516389: Klasse I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*⁾ Find mere information på www.desitek.dk

Product 920245 was added to Notepad.

Go to Notepad

Product 920245 was added to the cart.

Go to Web-Shop

BXT ML2 BE S 5 – BE S 48

Pladsbesparende kombiafledermodul med RFID-LifeCheck-funktion til beskyttelse af to enkeltledere med fælles referencepotentiale i ubalancerede snitflader med direkte eller indirekte jordforbindelse af skærm. LifeCheck registrerer termisk eller elektrisk overbelastning, hvorefter aflederen skal udskiftes. Denne tilstand indikeres berøringsløst af DEHNrecord LC / SCM / MCM-læseren.

5 Products

Part No. 920220 BXT ML2 BE S 5

GTIN 4013364118331, Customs tariff No. (EU): 85363010, Gross weight: 43.40 g, PU: 1.00 Pakkestørrelse

Predecessor

Images

Additional information

CAD files

Afledermærkespænding DC: 6,0 V
Mærkestrøm ved 45 °C: 1,0 A
D1 samlet lynstødstrøm (10/350 µs): 9 kA
D1 lynstødstrøm (10/350 µs) per leder: 2,5 kA

fabrikat: DEHN
Type: BXT ML2 BE S 5
artikelnr.: 920220
eller tilsvarende

Certificates

Technical data

Aflederklasser	M
Afledermærkespænding DC (U_C )	6,0 V
Mærkestrøm ved 45 °C (I_L )	1,0 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	9 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Serieimpedans per leder	1,0 ohm
Grænsefrekvens leder-PG (f_G )	1,0 MHz
Godkendelser	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ Find mere information på www.desitek.dk

Aflederovervågning	LifeCheck
Aflederklasser	M
Mærkespænding (U_N )	5 V
Afledermærkespænding DC (U_C )	6,0 V
Afledermærkespænding AC (U_C )	4,2 V
Mærkestrøm ved 45 °C (I_L )	1,0 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	9 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
Restspænding leder-leder ved I_impD1 (U_P )	≤ 29 V
Restspænding leder-PG ved I_impD1 (U_P )	≤ 27 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 18 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 9 V
Serieimpedans per leder	1,0 ohm
Grænsefrekvens leder-PG (f_G )	1,0 MHz
Kapacitet leder-leder (C)	≤ 2,7 nF
Kapacitet leder-PG (C)	≤ 5,4 nF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	Basisdel BXT BAS / BSP BAS 4
Jord via	Basisdel BXT BAS / BSP BAS 4
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
SIL-klassificering	Op til SIL3 *⁾
ATEX-godkendelser	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx-godkendelser	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-godkendelser (1)	2516389: Klasse I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-godkendelser (2)	2516389: Klasse I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*⁾ Find mere information på www.desitek.dk

Product 920220 was added to Notepad.

Go to Notepad

Product 920220 was added to the cart.

Go to Web-Shop

Part No. 920222 BXT ML2 BE S 12

GTIN 4013364118355, Customs tariff No. (EU): 85363010, Gross weight: 27.90 g, PU: 1.00 Pakkestørrelse

Predecessor

Images

Additional information

CAD files

Afledermærkespænding DC: 15 V
Mærkestrøm ved 45 °C: 0,75 A
D1 samlet lynstødstrøm (10/350 µs): 9 kA
D1 lynstødstrøm (10/350 µs) per leder: 2,5 kA

fabrikat: DEHN
Type: BXT ML2 BE S 12
artikelnr.: 920222
eller tilsvarende

Certificates

Technical data

Aflederklasser	M
Afledermærkespænding DC (U_C )	15 V
Mærkestrøm ved 45 °C (I_L )	0,75 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	9 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Serieimpedans per leder	1,8 ohm
Grænsefrekvens leder-PG (f_G )	2,7 MHz
Godkendelser	CSA, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ Find mere information på www.desitek.dk

Aflederovervågning	LifeCheck
Aflederklasser	M
Mærkespænding (U_N )	12 V
Afledermærkespænding DC (U_C )	15 V
Afledermærkespænding AC (U_C )	10,6 V
Mærkestrøm ved 45 °C (I_L )	0,75 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	9 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
Restspænding leder-leder ved I_impD1 (U_P )	≤ 50 V
Restspænding leder-PG ved I_impD1 (U_P )	≤ 37 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 38 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 19 V
Serieimpedans per leder	1,8 ohm
Grænsefrekvens leder-PG (f_G )	2,7 MHz
Kapacitet leder-leder (C)	≤ 1,0 nF
Kapacitet leder-PG (C)	≤ 2,0 nF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	Basisdel BXT BAS / BSP BAS 4
Jord via	Basisdel BXT BAS / BSP BAS 4
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	CSA, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
SIL-klassificering	Op til SIL3 *⁾
ATEX-godkendelser	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx-godkendelser	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-godkendelser (1)	2516389: Klasse I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-godkendelser (2)	2516389: Klasse I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*⁾ Find mere information på www.desitek.dk

Product 920222 was added to Notepad.

Go to Notepad

Product 920222 was added to the cart.

Go to Web-Shop

Part No. 920224 BXT ML2 BE S 24

GTIN 4013364117785, Customs tariff No. (EU): 85363010, Gross weight: 44.00 g, PU: 1.00 Pakkestørrelse

Predecessor

Images

Additional information

CAD files

Afledermærkespænding DC: 33 V
Mærkestrøm ved 45 °C: 0,75 A
D1 samlet lynstødstrøm (10/350 µs): 9 kA
D1 lynstødstrøm (10/350 µs) per leder: 2,5 kA

fabrikat: DEHN
Type: BXT ML2 BE S 24
artikelnr.: 920224
eller tilsvarende

Certificates

Technical data

Aflederklasser	M
Afledermærkespænding DC (U_C )	33 V
Mærkestrøm ved 45 °C (I_L )	0,75 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	9 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Serieimpedans per leder	1,8 ohm
Grænsefrekvens leder-PG (f_G )	6,8 MHz
Godkendelser	CSA, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ Find mere information på www.desitek.dk

Aflederovervågning	LifeCheck
Aflederklasser	M
Mærkespænding (U_N )	24 V
Afledermærkespænding DC (U_C )	33 V
Afledermærkespænding AC (U_C )	23,3 V
Mærkestrøm ved 45 °C (I_L )	0,75 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	9 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
Restspænding leder-leder ved I_impD1 (U_P )	≤ 102 V
Restspænding leder-PG ved I_impD1 (U_P )	≤ 66 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 90 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 45 V
Serieimpedans per leder	1,8 ohm
Grænsefrekvens leder-PG (f_G )	6,8 MHz
Kapacitet leder-leder (C)	≤ 0,5 nF
Kapacitet leder-PG (C)	≤ 1,0 nF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	Basisdel BXT BAS / BSP BAS 4
Jord via	Basisdel BXT BAS / BSP BAS 4
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	CSA, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
SIL-klassificering	Op til SIL3 *⁾
ATEX-godkendelser	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx-godkendelser	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-godkendelser (1)	2516389: Klasse I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-godkendelser (2)	2516389: Klasse I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*⁾ Find mere information på www.desitek.dk

Product 920224 was added to Notepad.

Go to Notepad

Product 920224 was added to the cart.

Go to Web-Shop

Part No. 920226 BXT ML2 BE S 36

GTIN 4013364142121, Customs tariff No. (EU): 85363010, Gross weight: 30.10 g, PU: 1.00 Pakkestørrelse

Images

Additional information

CAD files

Afledermærkespænding DC: 45 V
Mærkestrøm ved 45 °C: 1,8 A
D1 samlet lynstødstrøm (10/350 µs): 9 kA
D1 lynstødstrøm (10/350 µs) per leder: 2,5 kA

fabrikat: DEHN
Type: BXT ML2 BE S 36
artikelnr.: 920226
eller tilsvarende

Certificates

Technical data

Aflederklasser	M
Afledermærkespænding DC (U_C )	45 V
Mærkestrøm ved 45 °C (I_L )	1,8 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	9 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Serieimpedans per leder	0,43 ohm
Grænsefrekvens leder-PG (f_G )	3,8 MHz
Godkendelser	UL 497B, SIL
*⁾ Find mere information på www.desitek.dk

Aflederovervågning	LifeCheck
Aflederklasser	M
Mærkespænding (U_N )	36 V
Afledermærkespænding DC (U_C )	45 V
Afledermærkespænding AC (U_C )	31 V
Mærkestrøm ved 45 °C (I_L )	1,8 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	9 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
Restspænding leder-leder ved I_impD1 (U_P )	≤ 140 V
Restspænding leder-PG ved I_impD1 (U_P )	≤ 85 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 112 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 56 V
Serieimpedans per leder	0,43 ohm
Grænsefrekvens leder-PG (f_G )	3,8 MHz
Kapacitet leder-leder (C)	≤ 0,8 nF
Kapacitet leder-PG (C)	≤ 1,6 nF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	Basisdel BXT BAS / BSP BAS 4
Jord via	Basisdel BXT BAS / BSP BAS 4
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, SIL
SIL-klassificering	Op til SIL3 *)
*⁾ Find mere information på www.desitek.dk

Product 920226 was added to Notepad.

Go to Notepad

Product 920226 was added to the cart.

Go to Web-Shop

Part No. 920225 BXT ML2 BE S 48

GTIN 4013364118379, Customs tariff No. (EU): 85363010, Gross weight: 27.60 g, PU: 1.00 Pakkestørrelse

Predecessor

Images

Additional information

CAD files

Afledermærkespænding DC: 54 V
Mærkestrøm ved 45 °C: 0,75 A
D1 samlet lynstødstrøm (10/350 µs): 9 kA
D1 lynstødstrøm (10/350 µs) per leder: 2,5 kA

fabrikat: DEHN
Type: BXT ML2 BE S 48
artikelnr.: 920225
eller tilsvarende

Certificates

Technical data

Aflederklasser	M
Afledermærkespænding DC (U_C )	54 V
Mærkestrøm ved 45 °C (I_L )	0,75 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	9 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Serieimpedans per leder	1,8 ohm
Grænsefrekvens leder-PG (f_G )	8,7 MHz
Godkendelser	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ Find mere information på www.desitek.dk

Aflederovervågning	LifeCheck
Aflederklasser	M
Mærkespænding (U_N )	48 V
Afledermærkespænding DC (U_C )	54 V
Afledermærkespænding AC (U_C )	38,1 V
Mærkestrøm ved 45 °C (I_L )	0,75 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	9 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
Restspænding leder-leder ved I_impD1 (U_P )	≤ 160 V
Restspænding leder-PG ved I_impD1 (U_P )	≤ 95 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 140 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 70 V
Serieimpedans per leder	1,8 ohm
Grænsefrekvens leder-PG (f_G )	8,7 MHz
Kapacitet leder-leder (C)	≤ 0,35 nF
Kapacitet leder-PG (C)	≤ 0,7 nF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	Basisdel BXT BAS / BSP BAS 4
Jord via	Basisdel BXT BAS / BSP BAS 4
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
SIL-klassificering	Op til SIL3 *⁾
ATEX-godkendelser	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx-godkendelser	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-godkendelser (1)	2516389: Klasse I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-godkendelser (2)	2516389: Klasse I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*⁾ Find mere information på www.desitek.dk

Product 920225 was added to Notepad.

Go to Notepad

Product 920225 was added to the cart.

Go to Web-Shop

BXT ML2 BE HFS 5

Pladsbesparende kombiafledermodul med RFID-LifeCheck-funktion til beskyttelse af et lederpar i højfrekvente signalsystemer uden galvanisk adskillelse med direkte eller indirekte jordforbindelse af skærm. LifeCheck registrerer termisk eller elektrisk overbelastning, hvorefter modulet skal udskiftes. Denne tilstand indikeres berøringsløst af DEHNrecord LC / SCM / MCM-læseren.

1 Product

Part No. 920270 BXT ML2 BE HFS 5

GTIN 4013364117549, Customs tariff No. (EU): 85363010, Gross weight: 28.60 g, PU: 1.00 Pakkestørrelse

Predecessor

Images

Additional information

CAD files

Afledermærkespænding DC: 6,0 V
Mærkestrøm ved 45 °C: 1,0 A
D1 samlet lynstødstrøm (10/350 µs): 9 kA
D1 lynstødstrøm (10/350 µs) per leder: 2,5 kA

fabrikat: DEHN
Type: BXT ML2 BE HFS 5
artikelnr.: 920270
eller tilsvarende

Certificates

Technical data

Aflederklasser	M
Afledermærkespænding DC (U_C )	6,0 V
Mærkestrøm ved 45 °C (I_L )	1,0 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	9 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Serieimpedans per leder	1,0 ohm
Grænsefrekvens leder-PG (f_G )	100,0 MHz
Godkendelser	CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ Find mere information på www.desitek.dk

Aflederovervågning	LifeCheck
Aflederklasser	M
Mærkespænding (U_N )	5 V
Afledermærkespænding DC (U_C )	6,0 V
Afledermærkespænding AC (U_C )	4,2 V
Mærkestrøm ved 45 °C (I_L )	1,0 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	9 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
Restspænding leder-leder ved I_impD1 (U_P )	≤ 26 V
Restspænding leder-PG ved I_impD1 (U_P )	≤ 40 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 11 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 11 V
Serieimpedans per leder	1,0 ohm
Grænsefrekvens leder-PG (f_G )	100,0 MHz
Kapacitet leder-leder (C)	≤ 20 pF
Kapacitet leder-PG (C)	≤ 30 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	Basisdel BXT BAS / BSP BAS 4
Jord via	Basisdel BXT BAS / BSP BAS 4
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
SIL-klassificering	Op til SIL3 *⁾
ATEX-godkendelser	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx-godkendelser	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-godkendelser (1)	2516389: Klasse I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-godkendelser (2)	2516389: Klasse I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*⁾ Find mere information på www.desitek.dk

Product 920270 was added to Notepad.

Go to Notepad

Product 920270 was added to the cart.

Go to Web-Shop

BXT ML2 BD HFS 5

Pladsbesparende kombiafledermodul med RFID-LifeCheck-funktion til beskyttelse af et balanceret lederpar i højfrekvente bussystemer eller videoovervågning med direkte eller indirekte jordforbindelse af skærm. LifeCheck registrerer termisk eller elektrisk overbelastning, hvorefter modulet skal udskiftes. Denne tilstand indikeres berøringsløst af DEHNrecord LC / SCM / MCM-læseren.

1 Product

Part No. 920271 BXT ML2 BD HFS 5

GTIN 4013364117556, Customs tariff No. (EU): 85363010, Gross weight: 28.60 g, PU: 1.00 Pakkestørrelse

Predecessor

Images

Additional information

CAD files

Afledermærkespænding DC: 6,0 V
Mærkestrøm ved 45 °C: 1,0 A
D1 samlet lynstødstrøm (10/350 µs): 9 kA
D1 lynstødstrøm (10/350 µs) per leder: 2,5 kA

fabrikat: DEHN
Type: BXT ML2 BD HFS 5
artikelnr.: 920271
eller tilsvarende

Certificates

Technical data

Aflederklasser	M
Afledermærkespænding DC (U_C )	6,0 V
Mærkestrøm ved 45 °C (I_L )	1,0 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	9 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Serieimpedans per leder	1,0 ohm
Grænsefrekvens leder-leder (f_G )	100,0 MHz
Godkendelser	CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ Find mere information på www.desitek.dk

Aflederovervågning	LifeCheck
Aflederklasser	M
Mærkespænding (U_N )	5 V
Afledermærkespænding DC (U_C )	6,0 V
Afledermærkespænding AC (U_C )	4,2 V
Mærkestrøm ved 45 °C (I_L )	1,0 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	9 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
Restspænding leder-leder ved I_impD1 (U_P )	≤ 25 V
Restspænding leder-PG ved I_impD1 (U_P )	≤ 550 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 11 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 550 V
Serieimpedans per leder	1,0 ohm
Grænsefrekvens leder-leder (f_G )	100,0 MHz
Kapacitet leder-leder (C)	≤ 25 pF
Kapacitet leder-PG (C)	≤ 25 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	Basisdel BXT BAS / BSP BAS 4
Jord via	Basisdel BXT BAS / BSP BAS 4
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
SIL-klassificering	Op til SIL3 *⁾
ATEX-godkendelser	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx-godkendelser	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-godkendelser (1)	2516389: Klasse I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-godkendelser (2)	2516389: Klasse I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*⁾ Find mere information på www.desitek.dk

Product 920271 was added to Notepad.

Go to Notepad

Product 920271 was added to the cart.

Go to Web-Shop

BXT ML2 B 180

Pladsbesparende, 2-polet lynstrømsafledermodul med RFID-LifeCheck-funktion og skærmjord til næsten alle anvendelser. Til brug i forbindelse med efterfølgende overspændings- Q eller kombiafleder med lavere eller samme spændingniveau. LifeCheck registrerer termisk eller elektrisk overbelastning, hvorefter modulet skal udskiftes. Denne tilstand indikeres berøringsløst af DEHNrecord LC / SCM / MCM-læseren.

1 Product

Part No. 920211 BXT ML2 B 180

GTIN 4013364120570, Customs tariff No. (EU): 85363010, Gross weight: 30.40 g, PU: 1.00 Pakkestørrelse

Predecessor

Images

Additional information

CAD files

Afledermærkespænding DC: 180 V
Mærkestrøm ved 45 °C: 1,2 A
D1 samlet lynstødstrøm (10/350 µs): 10 kA
D1 lynstødstrøm (10/350 µs) per leder: 2,5 kA

fabrikat: DEHN
Type: BXT ML2 B 180
artikelnr.: 920211
eller tilsvarende

Certificates

Technical data

Aflederklasser	H
Afledermærkespænding DC (U_C )	180 V
Mærkestrøm ved 45 °C (I_L )	1,2 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	10 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Serieimpedans per leder	0,4 ohm
Godkendelser	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ Find mere information på www.desitek.dk

Aflederovervågning	LifeCheck
Aflederklasser	H
Mærkespænding (U_N )	180 V
Afledermærkespænding DC (U_C )	180 V
Afledermærkespænding AC (U_C )	127 V
Mærkestrøm ved 45 °C (I_L )	1,2 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	10 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
Restspænding leder-leder ved I_impD1 (U_P )	≤ 600 V
Restspænding leder-PG ved I_impD1 (U_P )	≤ 550 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 650 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 550 V
Serieimpedans per leder	0,4 ohm
Kapacitet leder-leder (C)	≤ 16 pF
Kapacitet leder-PG (C)	≤ 16 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	Basisdel BXT BAS / BSP BAS 4
Jord via	Basisdel BXT BAS / BSP BAS 4
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
SIL-klassificering	Op til SIL3 *⁾
ATEX-godkendelser	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx-godkendelser	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-godkendelser (1)	2516389: Klasse I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-godkendelser (2)	2516389: Klasse I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*⁾ Find mere information på www.desitek.dk

Product 920211 was added to Notepad.

Go to Notepad

Product 920211 was added to the cart.

Go to Web-Shop

BXT ML2 BD DL S 15

Pladsbesparende kombiafledermodul med RFID-LifeCheck-funktion til beskyttelse af et lederpar i balancerede snitflader, specielt koordineret efter anførte krav for Dupline-Bus med direkte eller indirekte jordforbindelse af skærm. LifeCheck registrerer termisk eller elektrisk overbelastning, hvorefter modulet skal udskiftes. Denne tilstand indikeres berøringsløst af DEHNrecord LC / SCM / MCM-læseren.

1 Product

Part No. 920243 BXT ML2 BD DL S 15

GTIN 4013364126732, Customs tariff No. (EU): 85363010, Gross weight: 28.30 g, PU: 1.00 Pakkestørrelse

Images

Additional information

CAD files

Afledermærkespænding DC: 17 V
Mærkestrøm ved 70 °C: 0,4 A
D1 samlet lynstødstrøm (10/350 µs): 9 kA
D1 lynstødstrøm (10/350 µs) per leder: 2,5 kA

fabrikat: DEHN
Type: BXT ML2 BD DL S 15
artikelnr.: 920243
eller tilsvarende

Certificates

Technical data

Aflederklasser	M
Afledermærkespænding DC (U_C )	17 V
Mærkestrøm ved 70 °C (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	9 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Serieimpedans per leder	2,2 ohm
Grænsefrekvens leder-leder (f_G )	2,7 MHz
Godkendelser	ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ Find mere information på www.desitek.dk

Aflederovervågning	LifeCheck
Aflederklasser	M
Mærkespænding (U_N )	15 V
Afledermærkespænding DC (U_C )	17 V
Afledermærkespænding AC (U_C )	12 V
Mærkestrøm ved 70 °C (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	9 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
Restspænding leder-leder ved I_impD1 (U_P )	≤ 30 V
Restspænding leder-PG ved I_impD1 (U_P )	≤ 550 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 24 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 550 V
Serieimpedans per leder	2,2 ohm
Grænsefrekvens leder-leder (f_G )	2,7 MHz
Kapacitet leder-leder (C)	≤ 1,9 nF
Kapacitet leder-PG (C)	≤ 25 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	Basisdel BXT BAS / BSP BAS 4
Jord via	Basisdel BXT BAS / BSP BAS 4
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	ATEX, IECEx, CSA & USA Hazloc, SIL
SIL-klassificering	Op til SIL3 *⁾
ATEX-godkendelser	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx-godkendelser	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-godkendelser (1)	2516389: Klasse I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-godkendelser (2)	2516389: Klasse I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC No. 2021312304001155
*⁾ Find mere information på www.desitek.dk

Product 920243 was added to Notepad.

Go to Notepad

Product 920243 was added to the cart.

Go to Web-Shop

BXT ML2 MY 250

Pladsbesparende overspændingsafledermodul med RFID-LifeCheck-funktion til beskyttelse af to ledere i flertrådede signalsnitflader op til 250 V AC. LifeCheck registrerer termisk eller elektrisk overbelastning, hvorefter modulet skal udskiftes. Denne tilstand indikeres berøringsløst af DEHNrecord LC / SCM / MCM-læseren.

1 Product

Part No. 920289 BXT ML2 MY 250

GTIN 4013364135840, Customs tariff No. (EU): 85363010, Gross weight: 29.20 g, PU: 1.00 Pakkestørrelse

Predecessor

Images

Additional information

CAD files

Mærkestrøm ved 80 °C: 3,0 A

fabrikat: DEHN
Type: BXT ML2 MY 250
artikelnr.: 920289
eller tilsvarende

Certificates

Technical data

Aflederklasser	V
Afledermærkespænding DC leder-leder (U_C )	620 V
Afledermærkespænding DC leder-PG (U_C )	320 V
Mærkestrøm ved 80 °C (I_L )	3,0 A
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	5 kA
Grænsefrekvens leder-leder (f_G )	20,0 MHz
Godkendelser	SIL
*⁾ Find mere information på www.desitek.dk

Aflederovervågning	LifeCheck
Aflederklasser	V
Mærkespænding (U_N )	250 V
Afledermærkespænding DC leder-leder (U_C )	620 V
Afledermærkespænding DC leder-PG (U_C )	320 V
Afledermærkespænding AC leder-leder (U_C )	500 V
Afledermærkespænding AC leder-PG (U_C )	250 V
Mærkestrøm ved 80 °C (I_L )	3,0 A
Samlet lynstødstrøm (10/350 µs)	0,6 kA
Lynstødstrøm (10/350 µs) per leder	0,3 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	5 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	2,5 kA
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 1100 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 1200 V
Grænsefrekvens leder-leder (f_G )	20,0 MHz
Kapacitet leder-leder (C)	≤ 300 pF
Kapacitet leder-PG (C)	≤ 16 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	Basisdel BXT BAS / BSP BAS 4
Jord via	Basisdel BXT BAS / BSP BAS 4
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	SIL
SIL-klassificering	Op til SIL3 *)
*⁾ Find mere information på www.desitek.dk

Product 920289 was added to Notepad.

Go to Notepad

Product 920289 was added to the cart.

Go to Web-Shop

BXT ML2 MY E 110

Pladsbesparende overspændingsafledermodul med RFID-LifeCheck-funktion til beskyttelse af to ledere i flertrådede signalsnitflader. LifeCheck registrerer termisk eller elektrisk overbelastning, hvorefter modulet skal udskiftes. Denne tilstand indikeres berøringsløst af DEHNrecord LC / SCM / MCM-læseren.

1 Product

Part No. 920288 BXT ML2 MY E 110

GTIN 4013364137363, Customs tariff No. (EU): 85363010, Gross weight: 31.60 g, PU: 1.00 Pakkestørrelse

Images

Additional information

CAD files

Mærkestrøm ved 80 °C: 3,0 A

fabrikat: DEHN
Type: BXT ML2 MY E 110
artikelnr.: 920288
eller tilsvarende

Certificates

Technical data

Aflederklasser	U
Afledermærkespænding DC leder-leder (U_C )	170 V
Afledermærkespænding DC leder-PG (U_C )	85 V
Mærkestrøm ved 80 °C (I_L )	3,0 A
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	5 kA
Serieimpedans per leder	0 ohm
Grænsefrekvens leder-leder (f_G )	4,5 MHz
Godkendelser	SIL
*⁾ Find mere information på www.desitek.dk

Aflederovervågning	LifeCheck
Aflederklasser	U
Mærkespænding (U_N )	110 V
Afledermærkespænding DC leder-leder (U_C )	170 V
Afledermærkespænding DC leder-PG (U_C )	85 V
Afledermærkespænding AC leder-leder (U_C )	120 V
Afledermærkespænding AC leder-PG (U_C )	60 V
Mærkestrøm ved 80 °C (I_L )	3,0 A
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	5 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	2,5 kA
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 300 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 700 V
Serieimpedans per leder	0 ohm
Grænsefrekvens leder-leder (f_G )	4,5 MHz
Kapacitet leder-leder (C)	≤ 1,5 nF
Kapacitet leder-PG (C)	≤ 25 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	Basisdel BXT BAS / BSP BAS 4
Jord via	Basisdel BXT BAS / BSP BAS 4
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	SIL
SIL-klassificering	Op til SIL3 *)
*⁾ Find mere information på www.desitek.dk

Product 920288 was added to Notepad.

Go to Notepad

Product 920288 was added to the cart.

Go to Web-Shop

BXT M2 BD HC5A 24

Pladsbesparende beskyttelsesmodul til beskyttelse af 1 lederpar i ikke-jordede, symmetriske grænseflader. Moduler er afstemt efter grænseflader med DC op til 5 A, f.eks. til styring af motordrevne anslag med høj start- og driftsstrøm.

1 Product

Part No. 920296 BXT M2 BD HC5A 24

GTIN 4013364340015, Customs tariff No. (EU): 85363010, Gross weight: 28.00 g, PU: 1.00 Pakkestørrelse

Images

Additional information

CAD files

Beskyttelsesmodul BLITZDUCTOR XT BXT M2 BD HC5A 24
Beskyttelsesmodul i aflederklasse type 1/P1 BLITZDUCTOR XT,
testet iht. EN 61643-21 og energikoordination
iht. IEC 61643-22 til beskyttelse af et lederpar.
Kan sættes i basisdel BXT BAS/BSP BAS 4.
Afledermærkespænding DC: 36 V
Mærkestrøm: 5 A
D1 samlet lynstødstrøm (10/350 µs): 5 kA
D1 lynstødstrøm (10/350 µs) per leder: 2.5 kA

fabrikat: DEHN
Type: BXT M2 BD HC5A 24
artikelnr.: 920296
eller tilsvarende

Certificates

Technical data

Aflederklasser	M
Afledermærkespænding DC (U_C )	36 V
Mærkestrøm (I_L )	5 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Serieimpedans per leder	0 ohm
Grænsefrekvens leder-leder (f_G )	1,56 MHz
Godkendelser	SIL
*⁾ Find mere information på www.desitek.dk

Aflederklasser	M
Mærkespænding (U_N )	24 V
Afledermærkespænding DC (U_C )	36 V
Afledermærkespænding AC (U_C )	25,5 V
Mærkestrøm (I_L )	5 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	5 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2.5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
Restspænding leder-leder ved I_impD1 (U_P )	≤ 240 V
Restspænding leder-PG ved I_impD1 (U_P )	≤ 650 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 150 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 600 V
Serieimpedans per leder	0 ohm
Grænsefrekvens leder-leder (f_G )	1,56 MHz
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	BXT BAS / BSP BAS 4 basisdel
Stikbar i (indtil I_L = 3 A)	Basisdel BXT BAS
Stikbar i (indtil I_L = 5 A)	Basisdel BSP BAS 4
Jord via	BXT BAS / BSP BAS 4 basisdel
Kapslingsmateriale	Polyamid PA 6.6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	SIL
SIL-klassificering	Op til SIL3 *⁾
Udvidede tekniske data:	---------------------------------
– Max. afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Restspænding leder-PG ved 1 kV/µs C3 ved I_max (U_P )	≤ 600 V
*⁾ Find mere information på www.desitek.dk

Product 920296 was added to Notepad.

Go to Notepad

Product 920296 was added to the cart.

Go to Web-Shop

BLITZDUCTOR XT – Beskyttelsesmoduler

Details

BXT ML4 B 180

Part No. 920310 BXT ML4 B 180

You are not authorized to download 920310.stp

You are not authorized to download 920310.igs

You are not authorized to download 920310.jt

You are not authorized to download 920310.dwg

You are not authorized to download 920310m_E.dxf

You are not authorized to download DEHN.920310.wspak

You are not authorized to download DEHN.920310.edz

Product 920310 was added to Notepad.

Product 920310 was added to the cart.

BXT ML4 BE 5 – BE 180

Part No. 920320 BXT ML4 BE 5

You are not authorized to download 920310.stp

You are not authorized to download 920310.igs

You are not authorized to download 920310.jt

You are not authorized to download 920310.dwg

You are not authorized to download 920310m_E.dxf

You are not authorized to download DEHN.920320.wspak

You are not authorized to download DEHN.920320.edz

Product 920320 was added to Notepad.

Product 920320 was added to the cart.

Part No. 920322 BXT ML4 BE 12

You are not authorized to download 920310.stp

You are not authorized to download 920310.igs

You are not authorized to download 920310.jt

You are not authorized to download 920310.dwg

You are not authorized to download 920310m_E.dxf

You are not authorized to download DEHN.920322.wspak

You are not authorized to download DEHN.920322.edz

Product 920322 was added to Notepad.

Product 920322 was added to the cart.

Part No. 920324 BXT ML4 BE 24

You are not authorized to download 920310.stp

You are not authorized to download 920310.igs

You are not authorized to download 920310.jt

You are not authorized to download 920310.dwg

You are not authorized to download 920310m_E.dxf

You are not authorized to download DEHN.920324.wspak

You are not authorized to download 920324_eplan.zip

Product 920324 was added to Notepad.

Product 920324 was added to the cart.

Part No. 920336 BXT ML4 BE 36

You are not authorized to download 920310.stp

You are not authorized to download 920310.igs

You are not authorized to download 920310.jt

You are not authorized to download 920310.dwg

You are not authorized to download 920310m_E.dxf

You are not authorized to download DEHN.920336.wspak

You are not authorized to download DEHN.920336.edz

Product 920336 was added to Notepad.

Product 920336 was added to the cart.

Part No. 920325 BXT ML4 BE 48

You are not authorized to download 920310.stp

You are not authorized to download 920310.igs

You are not authorized to download 920310.jt

You are not authorized to download 920310.dwg

You are not authorized to download 920310m_E.dxf

You are not authorized to download DEHN.920325.wspak

You are not authorized to download DEHN.920325.edz

Product 920325 was added to Notepad.

Product 920325 was added to the cart.

Part No. 920326 BXT ML4 BE 60

You are not authorized to download 920310.stp

You are not authorized to download 920310.igs

You are not authorized to download 920310.jt

You are not authorized to download 920310.dwg

You are not authorized to download 920310m_E.dxf

You are not authorized to download DEHN.920326.wspak

You are not authorized to download DEHN.920326.edz

Product 920326 was added to Notepad.

Product 920326 was added to the cart.

Part No. 920327 BXT ML4 BE 180

You are not authorized to download 920310.stp

You are not authorized to download 920310.igs

You are not authorized to download 920310.jt

You are not authorized to download 920310.dwg

You are not authorized to download 920310m_E.dxf
