SFL-Protector

Overspændingsbeskyttelse med overvågningsenhed og afbryder
Støjfilter
Øget sikkerhed med fejlsikker Y-kobling
Hovedafbryder med lampe (kun SFL PRO 6X)
2 m fleksibel tilslutningsleder til flere anvendelser
Visuel funktions- (grøn) og fejlindikator (rød)

Details

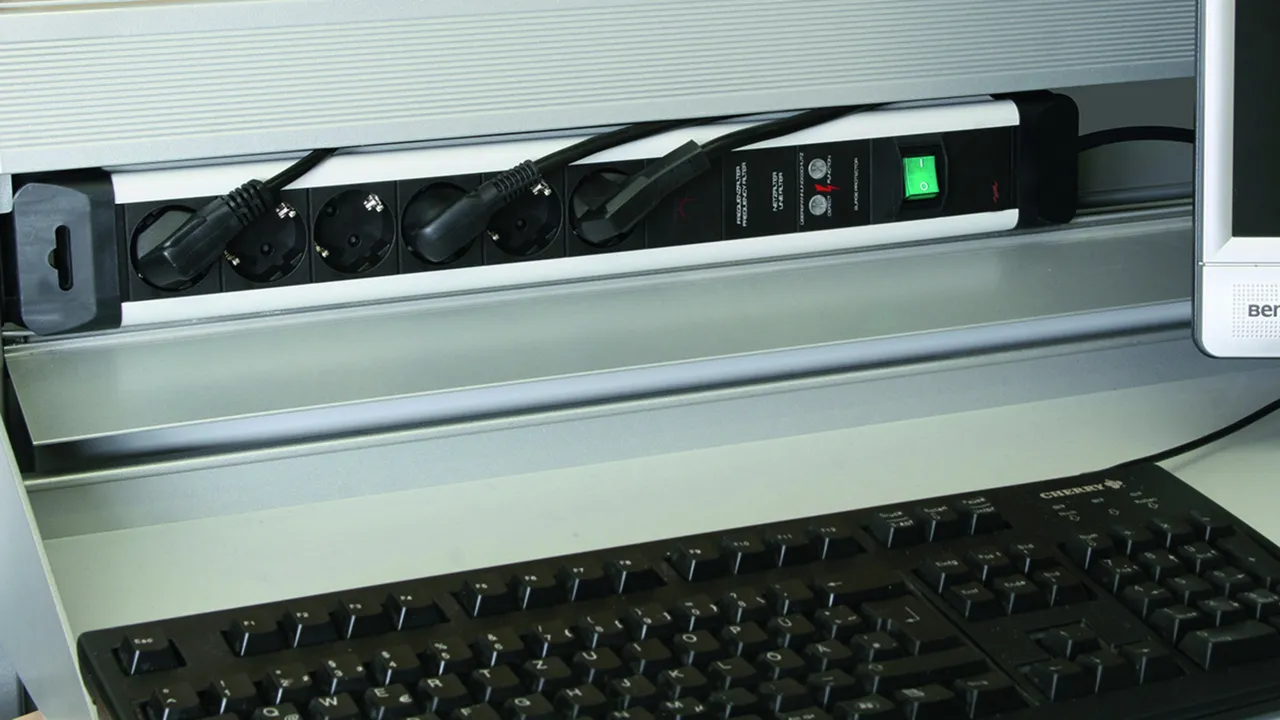

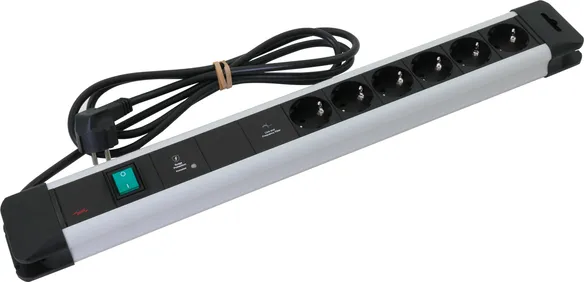

SFL PRO 6X

Stikdåse med overspændingsbeskyttelse og netfilter.

1 Product

Part No. 909250 SFL PRO 6X

GTIN 4013364132566, Customs tariff No. (EU): 85363010, Gross weight: 970.00 g, PU: 1.00 Pakkestørrelse

Predecessor

Images

Additional information

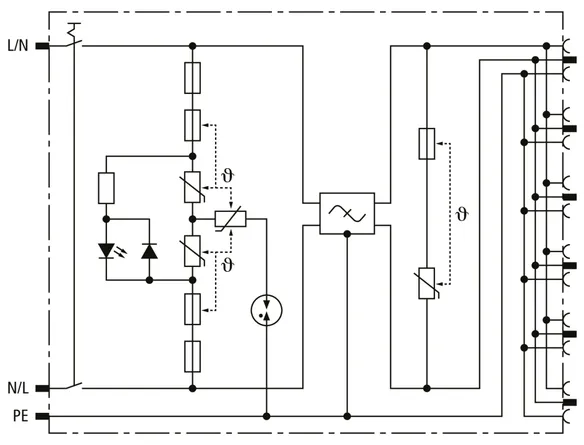

Overspændingsbeskyttelses-stikdåseliste SFL PRO 6X
Stikdåseliste med 6 pladser, overspændingsbeskyttelse og filter
Afleder type 3 iht. EN 61643-11
Støjfilter iht. DIN VDE 0565 del 3
Hovedafbryder med driftsvisning: grøn
optisk fejlvisning: rød
Maks. driftsspænding 255 V AC
Beskyttelsesniveau: <= 1,6 kV
Samlet afledningsstødstrøm: 5 kA
Maks. overstrømsbeskyttelse på netsiden: 16 A gG eller B 16 A
Dæmpning ved f = 1 MHZ sym./asym. >= 32 dB / >= 30 dB
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: SFL PRO 6X
artikelnr.: 909250
eller tilsvarende

Certificates

Technical data

Afleder efter EN 61643-11 / ... IEC 61643-11	Type 3 / klasse III
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	3 kA
Samlet afledestødstrøm (8/20 µs) [L+N-PE] (I_total )	5 kA
Restspænding (U_P )	≤ 1,6 kV
Max. overstrømsbeskyttelse på netsiden	B 16 A
Antal stikdåser	6

Afleder efter EN 61643-11 / ... IEC 61643-11	Type 3 / klasse III
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Mærkelaststrøm AC (I_L )	16 A
Procentuelt spændingsfald ved U_C/I_L (∆U)	≤ 0.5 %
Mærkeafledestødstrøm (8/20 µs) (I_n )	3 kA
Samlet afledestødstrøm (8/20 µs) [L+N-PE] (I_total )	5 kA
Kombineret stød (U_OC )	6 kV
Kombineret stød [L+N-PE] (U_{OC total} )	10 kV
Restspænding (U_P )	≤ 1,6 kV
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [L/N-PE] (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	B 16 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	1,5 kA_eff
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristisk	335 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristisk	440 V / 120 sek. – sikker udkobling
Midlertidig overspænding (TOV) [L/N-PE] (U_T) – karakteristik	335 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [L/N-PE] (U_T) – karakteristik	440 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) [L+N-PE] (U_T) – karakteristik	1200 V + U_REF / 200 ms. – sikker udkobling
Fejlvisning	Rødt lys
Driftsvisning	Grønt lys
Antal porte	2
Driftstemperaturområde (T_U )	-20 °C ... +40 °C
Tilslutningsleder	Ca. 2000 mm
Antal stikdåser	6
Montage	Strømstik DIN 49440 / DIN 49441
Kapslingsmateriale	Termoplast, sort/sølv, UL 94 V-1
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	571 x 72 x 43 mm
Netfilter	Efter DIN VDE 0565-3
Dæmpning ved f = 1 MHz, balanceret	≥ 32 dB
Dæmpning ved f = 1 MHz, ubalanceret	≥ 30 dB

Product 909250 was added to Notepad.

Go to Notepad

Product 909250 was added to the cart.

Go to Web-Shop

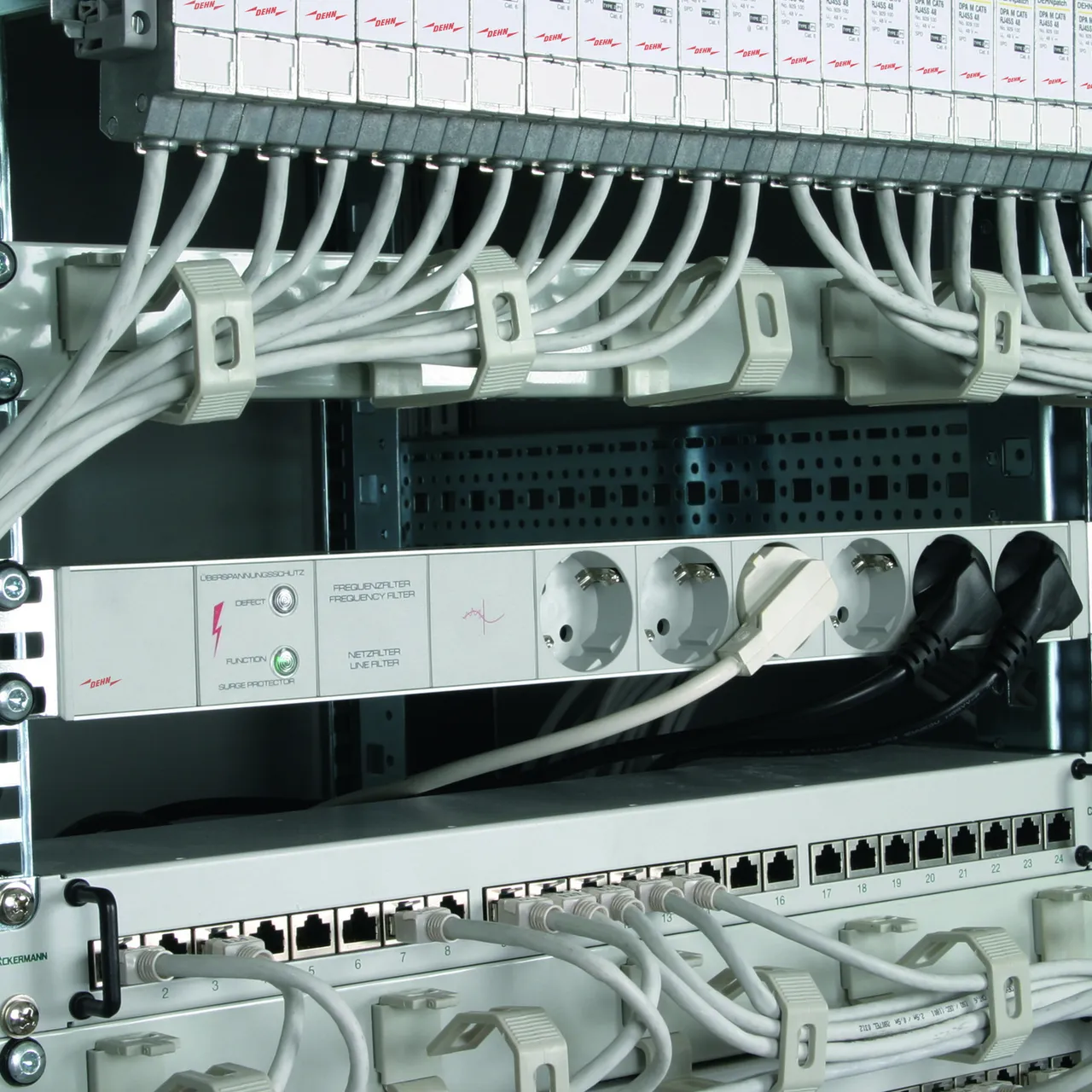

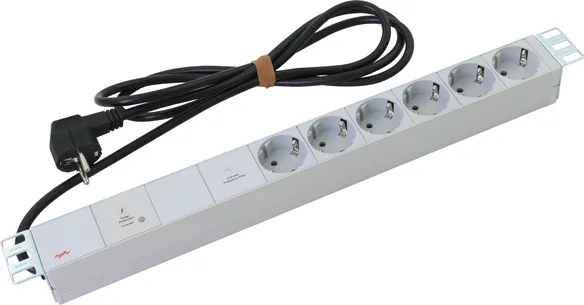

SFL PRO 6X 19"

Stikdåse med overspændingsbeskyttelse og netfilter til 19"-skabe (482,6 mm).

1 Product

Part No. 909251 SFL PRO 6X 19"

GTIN 4013364132573, Customs tariff No. (EU): 85363010, Gross weight: 877.00 g, PU: 1.00 Pakkestørrelse

Images

Additional information

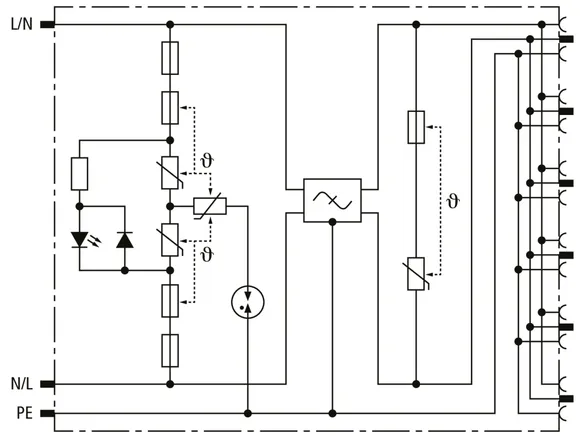

Overspændingsbeskyttelse-stikdåseliste SFL PRO 6X 19"
Stikdåseliste med 6 pladser, overspændingsbeskyttelse og filter
Afleder type 3 iht. EN 61643-11
Støjfilter iht. DIN VDE 0565 del 3
med driftsvisning: grøn
optisk fejlvisning: rød
Maks. driftsspænding 255 V AC
Beskyttelsesniveau: <= 1,6 kV
Samlet afledningsstødstrøm: 5 kA
Maks. overstrømsbeskyttelse på netsiden: 16 A gG eller B 16 A
Dæmpning ved f = 1 MHZ sym./asym. >= 32 dB / >= 30 dB
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: SFL PRO 6X 19"
artikelnr.: 909251
eller tilsvarende

Certificates

Technical data

Afleder efter EN 61643-11 / ... IEC 61643-11	Type 3 / klasse III
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	3 kA
Samlet afledestødstrøm (8/20 µs) [L+N-PE] (I_total )	5 kA
Restspænding (U_P )	≤ 1,6 kV
Max. overstrømsbeskyttelse på netsiden	B 16 A
Antal stikdåser	6

Afleder efter EN 61643-11 / ... IEC 61643-11	Type 3 / klasse III
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Mærkelaststrøm AC (I_L )	16 A
Procentuelt spændingsfald ved U_C/I_L (∆U)	≤ 0,5 %
Mærkeafledestødstrøm (8/20 µs) (I_n )	3 kA
Samlet afledestødstrøm (8/20 µs) [L+N-PE] (I_total )	5 kA
Kombineret stød (U_OC )	6 kV
Kombineret stød [L+N-PE] (U_{OC total} )	10 kV
Restspænding (U_P )	≤ 1,6 kV
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [L/N-PE] (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	B 16 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	1,5 kA_eff
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristisk	335 V / 5 sek. - modstandsdygtig
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristisk	440 V / 120 min. – sikker udkobling
Midlertidig overspænding (TOV) [L/N-PE] (U_T) – karakteristik	335 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [L/N-PE] (U_T) – karakteristik	440 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) [L+N-PE] (U_T) – karakteristik	1200 V + U_REF / 200 ms. – sikker udkobling
Fejlvisning	Rødt lys
Driftsvisning	Grønt lys
Antal porte	2
Driftstemperaturområde (T_U )	-20 °C ... +40 °C
Tilslutningsleder	Ca. 2000 mm
Antal stikdåser	6
Montage	Strømstik DIN 49440 / DIN 49441
Kapslingsmateriale	Profil af eloxeret aluminium, farve i sølv
Installationsområde	Indendørs
Kapslingsklasse	IP 20

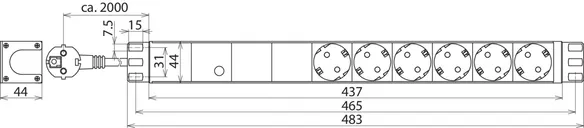

Indbygningsmål	483 x 44 x 44 mm
Netfilter	Efter DIN VDE 0565-3
Dæmpning ved f = 1 MHz, balanceret	≥ 32 dB
Dæmpning ved f = 1 MHz, ubalanceret	≥ 30 dB
