DEHNguard modular (Y)PV SCI ...

  • Komplet,modulær enhed til brug i solcelleanlæg bestående af en basisdel og påsatte beskyttelsesmoduler
  • Kombineret skille- og kortslutningsanordning med sikker elektrisk adskillelse i beskyttelsesmodul (patenteret SCI-princip)
  • Gennemprøvet, fejlsikker Y-kobling til DEHNguard M YPV SCI … (FM) forhindrer skader på overspændingsbeskyttelsen ved isoleringsfejl i generatorkredsen
  • Testet iht. EN 61643-31
  • Egnet til brug i alle typer solcelleanlæg iht. IEC 60364-7-712

Details

lorem ipsum

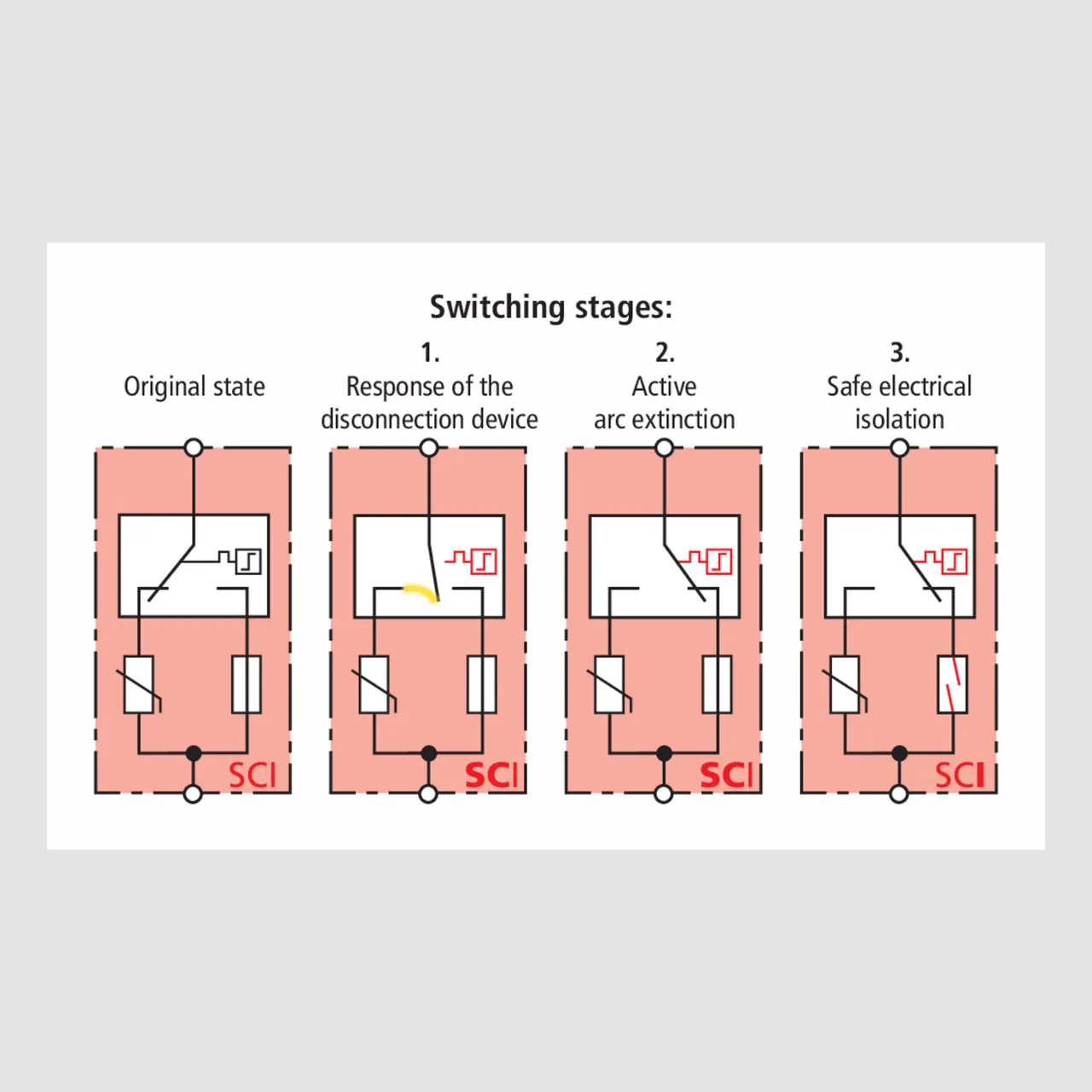

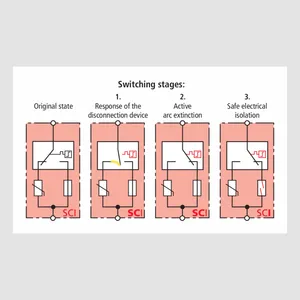

Tretrins DC-koblingsanordning (patenteret SCI-princip)
lorem ipsum

DEHNguard M YPV SCI ...

Modulær, flerpolet overspændingsafleder med tretrins DC-koblingsanordning til brug i solcelleanlæg.

3 Products

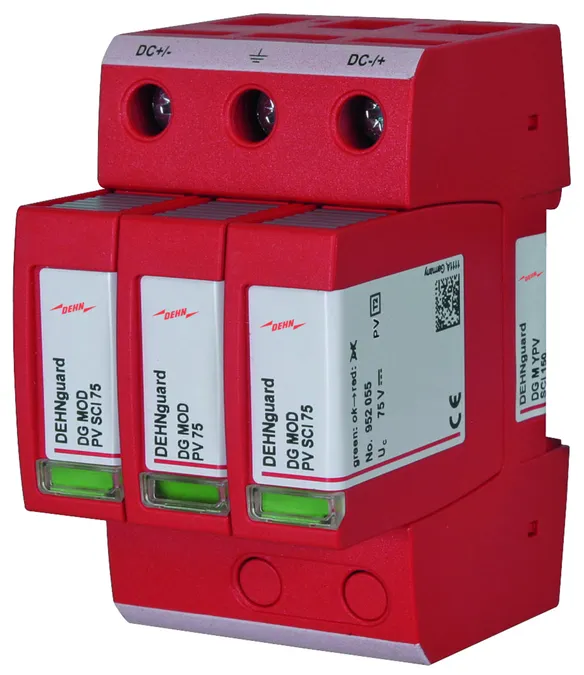

Part No. 952513 DG M YPV SCI 150

GTIN 4013364136663, Customs tariff No. (EU): 85363030, Gross weight: 289.70 g, PU: 1.00 Pakkestørrelse

Images

Additional information

Overspændingsafleder DEHNguard M YPV SCI 150
Flerpolet, modulær, stikbar afleder til solcelleanlæg op til 150 V DC
med jævnstrøms-skifteenhed med tre trin, bredde 3TE
Fejlvisning
Type 2 iht. EN 50539-11
Kan anvendes iht. IEC 60364-7-712
Sikker elektrisk adskillelse i beskyttelsesmodul
Maksimal PV-spænding: <= 150 V DC
Samlet afledningsstødstrøm: 40 kA
Beskyttelsesniveau: <= 0,8 kV
Kortslutningsbæreevne Iscpv: 10 kA

fabrikat: DEHN
Type: DG M YPV SCI 150
artikelnr.: 952513
eller tilsvarende

Certificates



SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

SPD iht. EN 61643-31 / ... IEC 61643-31 Type 2
Max. solcellespænding (UCPV ) 150 V
Kortslutningsbæreevne (ISCPV ) 10 kA
Mærkeafledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (In ) 10 kA
Max. afledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (Imax ) 20 kA
Restspænding (UP ) ≤ 0,8 kV
Godkendelser KEMA, UL, CSA

Product 952513 was added to Notepad.

Go to Notepad

Product 952513 was added to the cart.

Go to Web-Shop

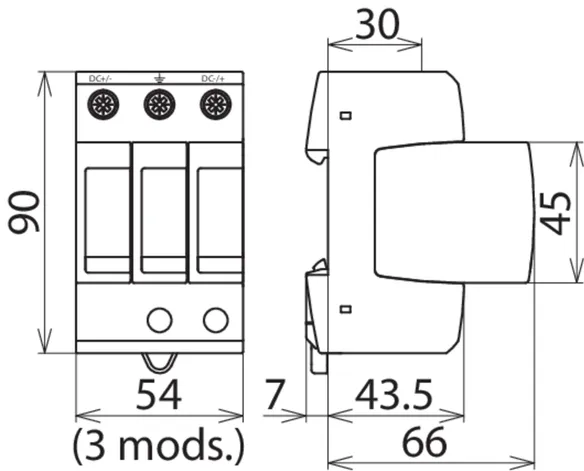

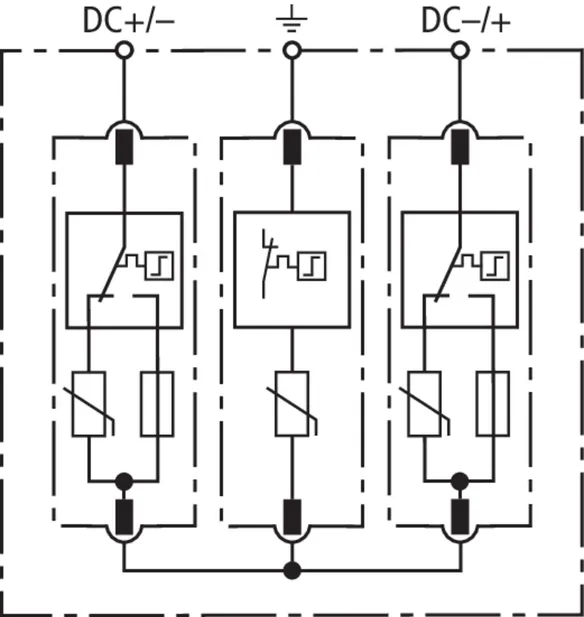

Part No. 952510 DG M YPV SCI 1000

GTIN 4013364126428, Customs tariff No. (EU): 85363030, Gross weight: 361.40 g, PU: 1.00 Pakkestørrelse

Predecessor

Images

Additional information

Overspændingsafleder DEHNguard M YPV SCI 1000
Flerpolet, modulær, stikbar afleder til solcelleanlæg op til 1000 V DC
med jævnstrøms-skifteenhed med tre trin, bredde 3TE
Fejlvisning
Type 2 iht. EN 61643-31
Kan anvendes iht. IEC 60364-7-712
Sikker elektrisk adskillelse i beskyttelsesmodul
Maksimal PV-spænding: <= 1000 V jævnstrøm
Samlet afledningsstødstrøm: 40 kA
Beskyttelsesniveau: <= 4 kV
Kortslutningsbæreevne Iscpv: 10 kA

fabrikat: DEHN
Type: DG M YPV SCI 1000
artikelnr.: 952510
eller tilsvarende

Certificates



SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

SPD iht. EN 61643-31 / ... IEC 61643-31 Type 2 / Klasse II
Max. solcellespænding (UCPV ) 1000 V
Kortslutningsbæreevne (ISCPV ) 10 kA
Mærkeafledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (In ) 12,5 kA
Max. afledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (Imax ) 25 kA
Restspænding (UP ) ≤ 4 kV
Godkendelser KEMA, UL, CSA

Product 952510 was added to Notepad.

Go to Notepad

Product 952510 was added to the cart.

Go to Web-Shop

Part No. 952512 DG M YPV SCI 1200

GTIN 4013364127951, Customs tariff No. (EU): 85354000, Gross weight: 356.50 g, PU: 1.00 Pakkestørrelse

Predecessor

Images

Additional information

Overspændingsafleder DEHNguard M YPV SCI 1200
Flerpolet, modulær, stikbar afleder til solcelleanlæg op til 1200 V DC
med jævnstrøms-skifteenhed med tre trin, bredde 3TE
Fejlvisning
Type 2 iht. EN 61643-31
Kan anvendes iht. IEC 60364-7-712
Sikker elektrisk adskillelse i beskyttelsesmodul
Maksimal PV-spænding: <= 1200 V DC
Samlet afledningsstødstrøm: 30 kA
Beskyttelsesniveau: <= 4,5 kV
Kortslutningsbæreevne Iscpv: 10 kA

fabrikat: DEHN
Type: DG M YPV SCI 1200
artikelnr.: 952512
eller tilsvarende

Certificates



SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

SPD iht. EN 61643-31 / ... IEC 61643-31 Type 2 / Klasse II
Max. solcellespænding (UCPV ) 1200 V
Kortslutningsbæreevne (ISCPV ) 10 kA
Mærkeafledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (In ) 12,5 kA
Max. afledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (Imax ) 25 kA
Restspænding (UP ) ≤ 4,5 kV
Godkendelser KEMA, CSA

Product 952512 was added to Notepad.

Go to Notepad

Product 952512 was added to the cart.

Go to Web-Shop

DEHNguard M YPV SCI ... FM

Modulær, flerpolet overspændingsafleder med tretrins DC-koblingsanordning til brug i solcelleanlæg; med fjernmeldekontakt til fjernovervågning (potentialfri skiftekontakt).

3 Products

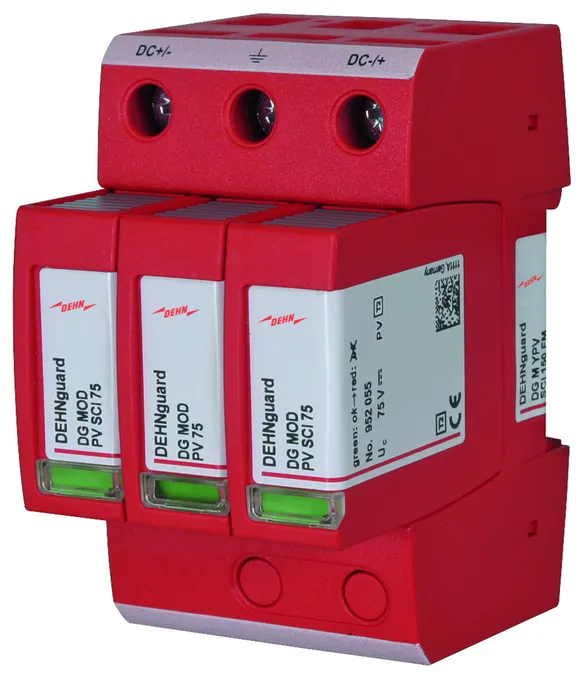

Part No. 952518 DG M YPV SCI 150 FM

GTIN 4013364136670, Customs tariff No. (EU): 85363030, Gross weight: 297.00 g, PU: 1.00 Pakkestørrelse

Images

Additional information

Overspændingsafleder DEHNguard M YPV SCI 150 FM
Flerpolet, modulær, stikbar afleder til solcelleanlæg op til 150 V DC
med jævnstrøms-skifteenhed med tre trin, bredde 3TE
Fejlvisning med fjernmeldekontakt
Type 2 iht. EN 50539-11
Kan anvendes iht. IEC 60364-7-712
Sikker elektrisk adskillelse i beskyttelsesmodul
Maksimal PV-spænding: <= 150 V DC
Samlet afledningsstødstrøm: 40 kA
Beskyttelsesniveau: <= 0,8 kV
Kortslutningsbæreevne Iscpv: 10 kA

fabrikat: DEHN
Type: DG M YPV SCI 150 FM
artikelnr.: 952518
eller tilsvarende

Certificates



SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

Afleder efter EN 50539-11 Type 2
Max. solcellespænding (UCPV ) 150 V
Kortslutningsbæreevne (ISCPV ) 10 kA
Mærkeafledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (In ) 10 kA
Max. afledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (Imax ) 20 kA
Restspænding (UP ) ≤ 0,8 kV
Godkendelser KEMA, UL, CSA
FM-kontakt / kontaktform Skiftekontakt

Product 952518 was added to Notepad.

Go to Notepad

Product 952518 was added to the cart.

Go to Web-Shop

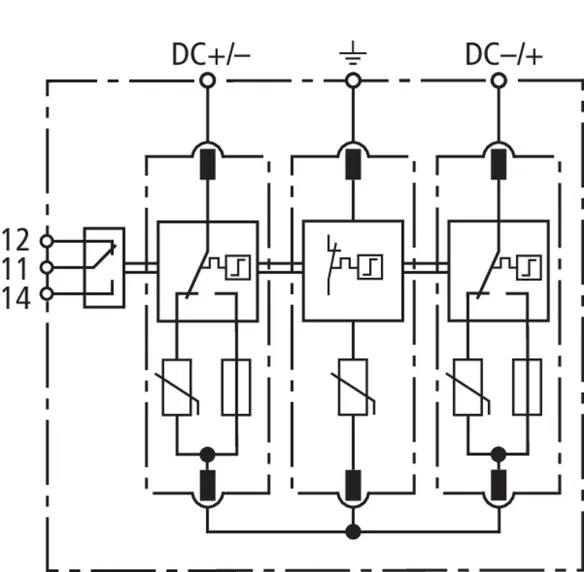

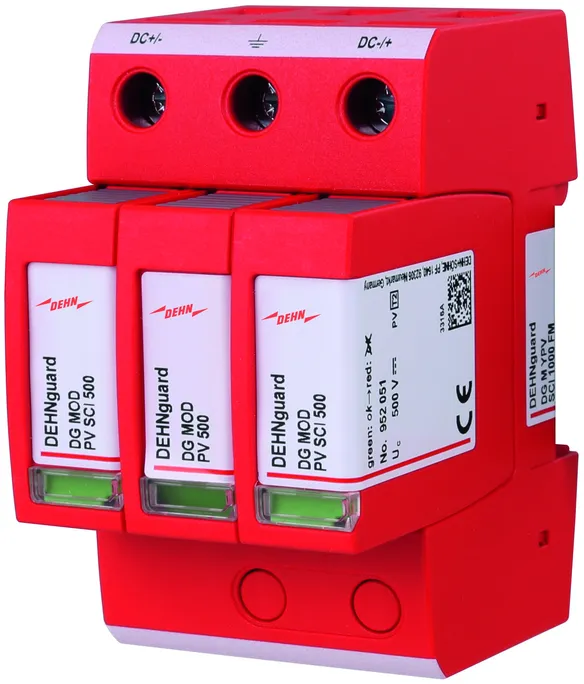

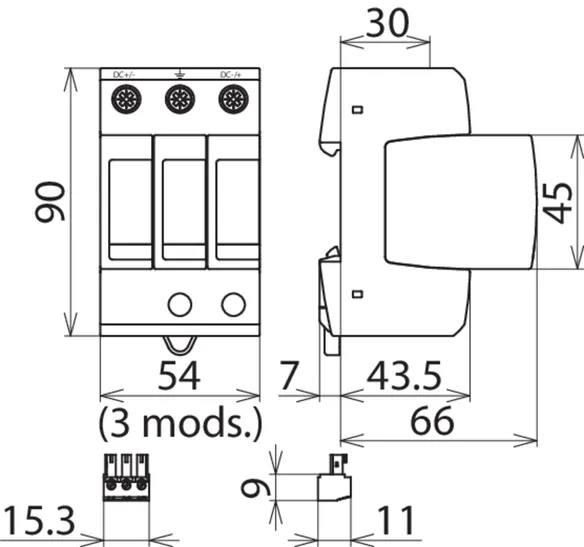

Part No. 952515 DG M YPV SCI 1000 FM

GTIN 4013364126435, Customs tariff No. (EU): 85363030, Gross weight: 343.90 g, PU: 1.00 Pakkestørrelse

Predecessor

Images

Additional information

Overspændingsafleder DEHNguard M YPV SCI 1000 FM
Flerpolet, modulær, stikbar afleder til solcelleanlæg op til 1000 V DC
med jævnstrøms-skifteenhed med tre trin, bredde 3TE
Fejlvisning med fjernmeldekontakt
Type 2 iht. EN 61643-31
Kan anvendes iht. IEC 60364-7-712
Sikker elektrisk adskillelse i beskyttelsesmodul
Maksimal PV-spænding: <= 1000 V jævnstrøm
Samlet afledningsstødstrøm: 40 kA
Beskyttelsesniveau: <= 4 kV
Kortslutningsbæreevne Iscpv: 10 kA

fabrikat: DEHN
Type: DG M YPV SCI 1000 FM
artikelnr.: 952515
eller tilsvarende

Certificates



SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

SPD iht. EN 61643-31 / ... IEC 61643-31 Type 2 / Klasse II
Max. solcellespænding (UCPV ) 1000 V
Kortslutningsbæreevne (ISCPV ) 10 kA
Mærkeafledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (In ) 12,5 kA
Max. afledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (Imax ) 25 kA
Restspænding (UP ) ≤ 4 kV
Godkendelser KEMA, UL, CSA
FM-kontakt / kontaktform Skiftekontakt

Product 952515 was added to Notepad.

Go to Notepad

Product 952515 was added to the cart.

Go to Web-Shop

Part No. 952517 DG M YPV SCI 1200 FM

GTIN 4013364127968, Customs tariff No. (EU): 85354000, Gross weight: 359.30 g, PU: 1.00 Pakkestørrelse

Predecessor

Images

Additional information

Overspændingsafleder DEHNguard M YPV SCI 1200 FM
Flerpolet, modulær, stikbar afleder til solcelleanlæg op til 1200 V DC
med jævnstrøms-skifteenhed med tre trin, bredde 3TE
Fejlvisning med fjernmeldekontakt
Type 2 iht. EN 61643-31
Kan anvendes iht. IEC 60364-7-712
Sikker elektrisk adskillelse i beskyttelsesmodul
Maksimal PV-spænding: <= 1200 V DC
Samlet afledningsstødstrøm: 30 kA
Beskyttelsesniveau: <= 4,5 kV
Kortslutningsbæreevne Iscpv: 10 kA

fabrikat: DEHN
Type: DG M YPV SCI 1200 FM
artikelnr.: 952517
eller tilsvarende

Certificates



SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

SPD iht. EN 61643-31 / ... IEC 61643-31 Type 2 / Klasse II
Max. solcellespænding (UCPV ) 1200 V
Kortslutningsbæreevne (ISCPV ) 10 kA
Mærkeafledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (In ) 12,5 kA
Max. afledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (Imax ) 25 kA
Restspænding (UP ) ≤ 4,5 kV
Godkendelser KEMA, CSA
FM-kontakt / kontaktform Skiftekontakt

Product 952517 was added to Notepad.

Go to Notepad

Product 952517 was added to the cart.

Go to Web-Shop

DEHNguard M PV2 SCI ... (FM)

Modulær, flerpolet overspændingsafleder med tretrins DC-koblingsanordning til beskyttelse af to MPP-inputs; til brug i solcelleanlæg op til 1000 V; FM-version med fjernmeldekontakt til fjernovervågning (potentialfri skiftekontakt).

2 Products

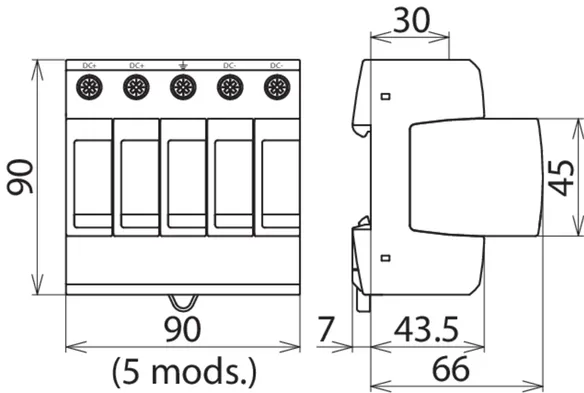

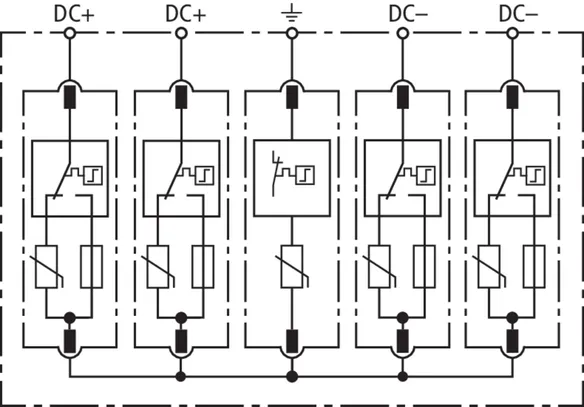

Part No. 952514 DG M PV2 SCI 1000

GTIN 4013364224964, Customs tariff No. (EU): 85363030, Gross weight: 588.00 g, PU: 1.00 Pakkestørrelse

Images

Additional information

Overspændingsafleder DEHNguard M PV2 SCI 1000
Flerpolet, modulær, stikbar afleder til solcelleanlæg op til 1000 V DC
med jævnstrøms-skifteenhed med tre trin, bredde 5TE
Fejlvisning
Type 2 iht. EN 61643-31
Kan anvendes iht. IEC 60364-7-712
til beskyttelse af 2 MPP-indgange.
Sikker elektrisk adskillelse i beskyttelsesmodul
Maksimal PV-spænding: <= 1000 V jævnstrøm
Samlet afledningsstødstrøm: 40 kA
Beskyttelsesniveau: <= 4 kV
Kortslutningsbæreevne Iscpv: 10 kA

fabrikat: DEHN
Type: DG M PV2 SCI 1000
artikelnr.: 952514
eller tilsvarende

Certificates



SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

SPD iht. EN 61643-31 / ... IEC 61643-31 Type 2 / Klasse II
Max. solcellespænding (UCPV ) 1000 V
Kortslutningsbæreevne (ISCPV ) 10 kA
Mærkeafledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (In ) 12,5 kA
Max. afledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (Imax ) 25 kA
Restspænding (UP ) ≤ 4 kV
Godkendelser UL, KEMA

Product 952514 was added to Notepad.

Go to Notepad

Product 952514 was added to the cart.

Go to Web-Shop

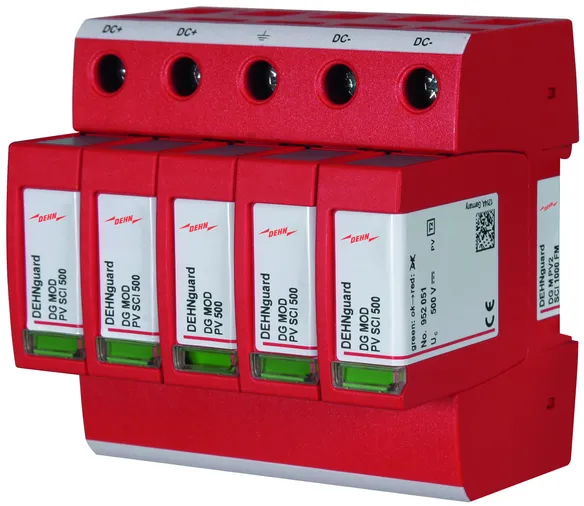

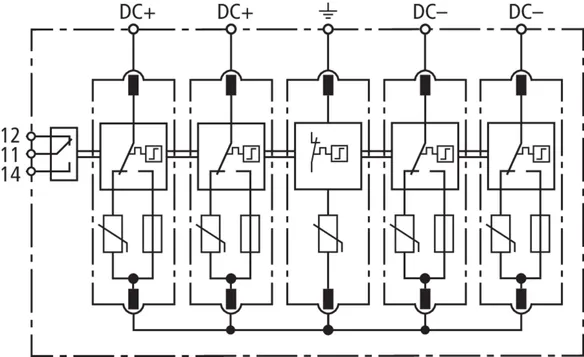

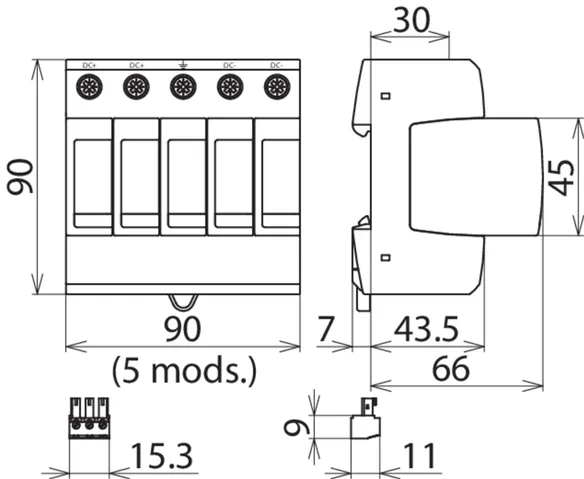

Part No. 952519 DG M PV2 SCI 1000 FM

GTIN 4013364224971, Customs tariff No. (EU): 85363030, Gross weight: 599.00 g, PU: 1.00 Pakkestørrelse

Images

Additional information

Overspændingsafleder DEHNguard M PV2 SCI 1000 FM
Flerpolet, modulær, stikbar afleder til solcelleanlæg op til 1000 V DC
med jævnstrøms-skifteenhed med tre trin, bredde 5TE
Fejlvisning med fjernmeldekontakt
Type 2 iht. EN 61643-31
Kan anvendes iht. IEC 60364-7-712
til beskyttelse af 2 MPP-indgange.
Sikker elektrisk adskillelse i beskyttelsesmodul
Maksimal PV-spænding: <= 1000 V jævnstrøm
Samlet afledningsstødstrøm: 40 kA
Beskyttelsesniveau: <= 4 kV
Kortslutningsbæreevne Iscpv: 10 kA

fabrikat: DEHN
Type: DG M PV2 SCI 1000 FM
artikelnr.: 952519
eller tilsvarende

Certificates



SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

SPD iht. EN 61643-31 / ... IEC 61643-31 Type 2 / Klasse II
Max. solcellespænding (UCPV ) 1000 V
Kortslutningsbæreevne (ISCPV ) 10 kA
Mærkeafledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (In ) 12,5 kA
Max. afledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (Imax ) 25 kA
Restspænding (UP ) ≤ 4 kV
Godkendelser UL, KEMA
FM-kontakt / kontaktform Skiftekontakt

Product 952519 was added to Notepad.

Go to Notepad

Product 952519 was added to the cart.

Go to Web-Shop

DEHNguard M SN1868

Modulær, flerpolet overspændingsafleder med tretrins DC-koblingsanordning til beskyttelse af tre MPP-inputs; til brug i solcelleanlæg og med fjernmeldekontakt til fjernovervågning (potentialfri skiftekontakt).

1 Product

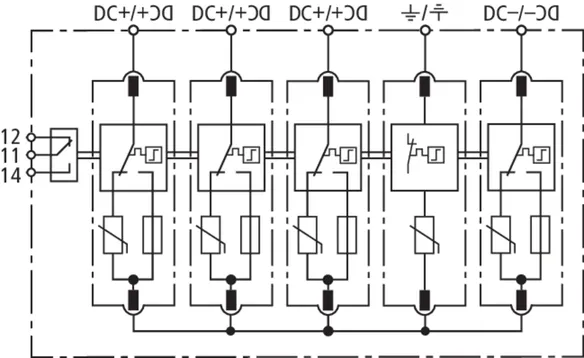

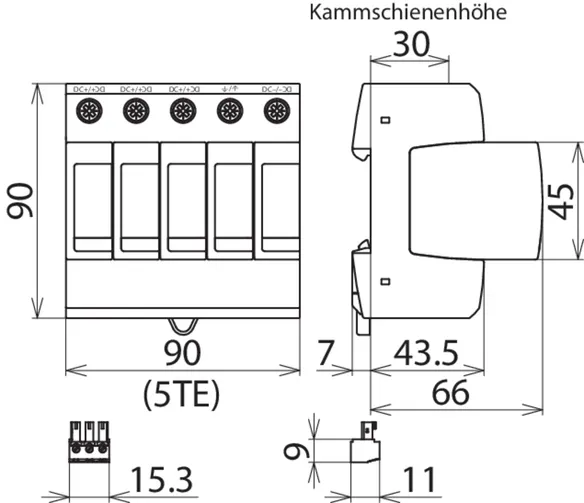

Part No. 999799 DG M PV2 SCI SN1868 FM

GTIN 4013364328723, Customs tariff No. (EU): 85363030, Gross weight: 598.30 g, PU: 1.00 Pakkestørrelse

Images

Additional information

Overspændingsafleder DEHNguard M PV2 SCI SN1868 FM
Flerpolet, modulær, stikbar afleder til solcelleanlæg op til 1000 V DC
med jævnstrøms-skifteenhed med tre trin
Med fjernmeldekontakt, bredde 5TE
Type 2 iht. EN 61643-31
Kan anvendes iht. IEC 60364-7-712
til beskyttelse af 3 MPP-indgange
Sikker elektrisk adskillelse i beskyttelsesmodul
Maksimal PV-spænding: <= 1000 V jævnstrøm
Samlet afledningsstødstrøm: 40 kA
Beskyttelsesniveau: <= 4 kV
Kortslutningsbæreevne Iscpv: 10 kA
Fejlvisning

fabrikat: DEHN
Type: DG M PV2 SCI SN1868 FM
artikelnr.: 999799
eller tilsvarende

Certificates



SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

SPD iht. EN 61643-31 / ... IEC 61643-31 Type 2 / Klasse II
Max. solcellespænding (UCPV ) 1000 V
Kortslutningsbæreevne (ISCPV ) 10 kA
Mærkeafledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (In ) 12,5 kA
Max. afledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (Imax ) 25 kA
Restspænding (UP ) ≤ 4 kV
Godkendelser UL, KEMA
FM-kontakt / kontaktform Skiftekontakt

Product 999799 was added to Notepad.

Go to Notepad

Product 999799 was added to the cart.

Go to Web-Shop
back to top
