Part No. 952078 DG S 48

GTIN 4013364119468, Customs tariff No. (EU): 85363030, Gross weight: 120.10 g, PU: 1.00 Pakkestørrelse

Predecessor

Images

Additional information

CAD files

Overspændingsafleder DEHNguard S 48
Enpolet, modulær, stikbar overspændingsafleder
Bredde 1TE, Fejlvisning
afleder type 2 iht. EN 61643-11
Maks. driftsspænding 48 V AC/60 V DC
Beskyttelsesniveau: <= 0,33 kV
Nominel afledningsstrøm 7,5 kA
Kortslutningsbæreevne: 50 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG S 48
artikelnr.: 952078
eller tilsvarende

Certificates

Technical data

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	48 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	7,5 kA
Max. afledestødstrøm (8/20 µs) (I_max )	25 kA
Restspænding (U_P )	≤ 0,33 kV
Max. overstrømsbeskyttelse på netsiden	125 A gG

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	42 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	48 V (50 / 60 Hz)
Max. driftsspænding DC (U_C )	60 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	7,5 kA
Max. afledestødstrøm (8/20 µs) (I_max )	25 kA
Restspænding (U_P )	≤ 0,33 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse på netsiden	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	50 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	70 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) (U_T) – karakteristik	90 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm² massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20

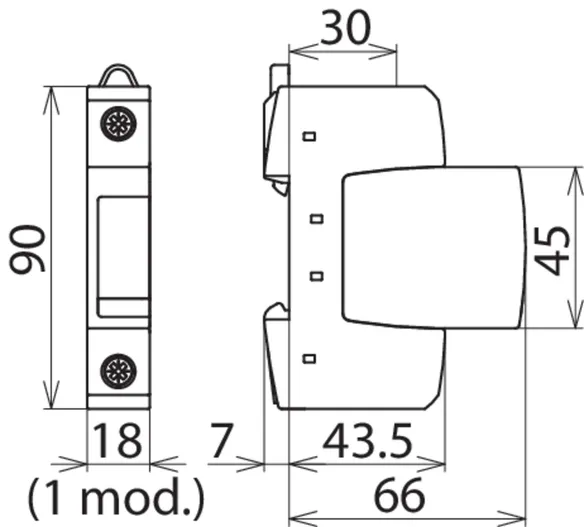

Indbygningsmål	1 modul(er), DIN 43880

Product 952078 was added to Notepad.

Go to Notepad

Product 952078 was added to the cart.

Go to Web-Shop

Part No. 952071 DG S 75

GTIN 4013364109834, Customs tariff No. (EU): 85363030, Gross weight: 117.60 g, PU: 1.00 Pakkestørrelse

Predecessor

Images

Additional information

CAD files

Overspændingsafleder DEHNguard S 75
Enpolet, modulær, stikbar overspændingsafleder
Bredde 1TE, Fejlvisning
afleder type 2 iht. EN 61643-11
Maks. driftsspænding 75 V ac/100 V dc
Beskyttelsesniveau: <= 0,4 kV
Nominel afledningsstrøm 10 kA
Kortslutningsbæreevne: 50 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG S 75
artikelnr.: 952071
eller tilsvarende

Certificates

Technical data

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	75 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding (U_P )	≤ 0,4 kV
Max. overstrømsbeskyttelse på netsiden	125 A gG
Godkendelser	KEMA, VDE, UL, CSA

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	60 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	75 V (50 / 60 Hz)
Max. driftsspænding DC (U_C )	100 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding (U_P )	≤ 0,4 kV
Restspænding ved 5 kA (U_P )	≤ 0,35 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse på netsiden	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	50 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	90 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) (U_T) – karakteristik	115 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	1 modul(er), DIN 43880
Godkendelser	KEMA, VDE, UL, CSA
Udvidede tekniske data:	--------------------
– Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
– Restspænding (U_P )	≤ 0,5 kV

Product 952071 was added to Notepad.

Go to Notepad

Product 952071 was added to the cart.

Go to Web-Shop

Part No. 952072 DG S 150

GTIN 4013364109858, Customs tariff No. (EU): 85363030, Gross weight: 119.60 g, PU: 1.00 Pakkestørrelse

Predecessor

Images

Additional information

CAD files

Overspændingsafleder DEHNguard S 150
Enpolet, modulær, stikbar overspændingsafleder
Bredde 1TE, Fejlvisning
afleder type 2 iht. EN 61643-11
Maks. driftsspænding 150 V AC/200 V DC
Beskyttelsesniveau: <= 0,7 kV
Nominel afledningsstrøm 15 kA
Kortslutningsbæreevne: 50 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG S 150
artikelnr.: 952072
eller tilsvarende

Certificates

Technical data

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	150 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding (U_P )	≤ 0,7 kV
Max. overstrømsbeskyttelse på netsiden	125 A gG
Godkendelser	KEMA, VDE, UL, CSA

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	120 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	150 V (50 / 60 Hz)
Max. driftsspænding DC (U_C )	200 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding (U_P )	≤ 0,7 kV
Restspænding ved 5 kA (U_P )	≤ 0,55 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse på netsiden	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	50 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	175 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) (U_T) – karakteristik	230 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	1 modul(er), DIN 43880
Godkendelser	KEMA, VDE, UL, CSA

Product 952072 was added to Notepad.

Go to Notepad

Product 952072 was added to the cart.

Go to Web-Shop

Part No. 952070 DG S 275

GTIN 4013364108493, Customs tariff No. (EU): 85363030, Gross weight: 140.40 g, PU: 1.00 Pakkestørrelse

Predecessor

Images

Additional information

CAD files

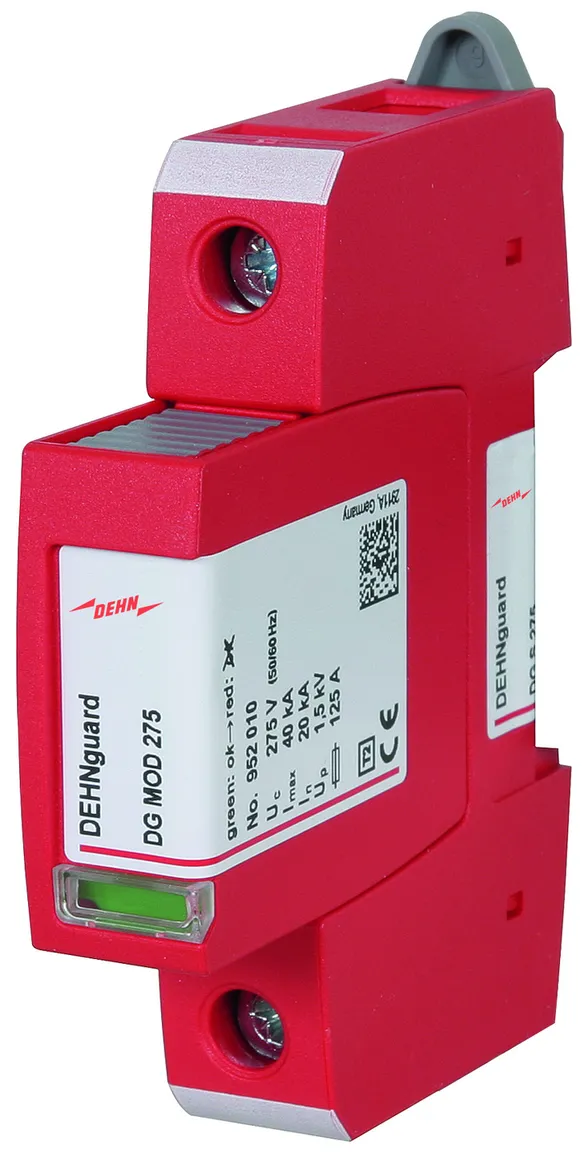

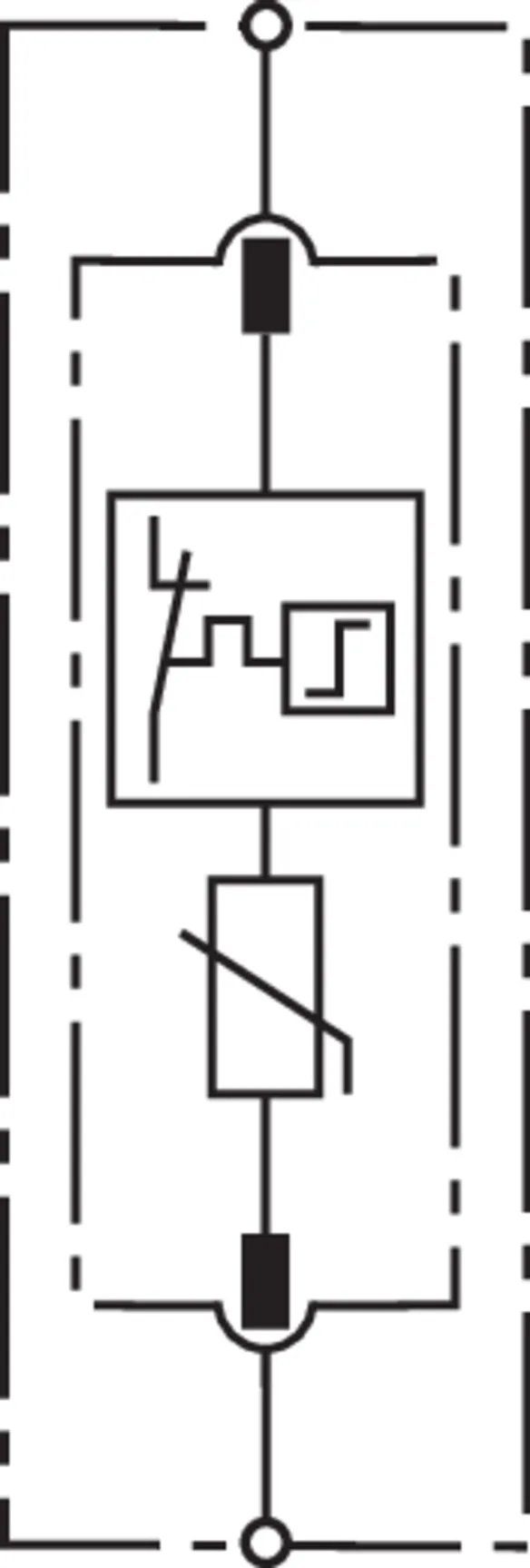

Overspændingsafleder DEHNguard S 275
Enpolet, modulær, stikbar overspændingsafleder
Bredde 1TE, Fejlvisning
afleder type 2 iht. EN 61643-11
Maks. driftsspænding 275 V AC/350 V DC
Beskyttelsesniveau: <= 1,5 kV
Nominel afledningsstrøm 20 kA
Kortslutningsbæreevne: 50 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG S 275
artikelnr.: 952070
eller tilsvarende

Certificates

Technical data

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding (U_P )	≤ 1,5 kV
Max. overstrømsbeskyttelse på netsiden	125 A gG
Godkendelser	KEMA, VDE, UL,CSA

Detaljer
Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	275 V (50 / 60 Hz)
Max. driftsspænding DC (U_C )	350 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding (U_P )	≤ 1,5 kV
Restspænding ved 5 kA (U_P )	≤ 1 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse på netsiden	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	50 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	335 V / 5 sek. - modstandsdygtig
Midlertidig overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	1 modul(er), DIN 43880
Godkendelser	KEMA, VDE, UL,CSA
Aflederindsats ved 16,7 Hz - jernbaneforsyning
– Prøvespænding AC (U_C )	275 V
– Nominel spænding AC (U_N )	230 V
– Nominel frekvens AC (f_N )	16,7 Hz

Product 952070 was added to Notepad.

Go to Notepad

Product 952070 was added to the cart.

Go to Web-Shop

Part No. 952073 DG S 320

GTIN 4013364109872, Customs tariff No. (EU): 85363030, Gross weight: 129.90 g, PU: 1.00 Pakkestørrelse

Predecessor

Images

Additional information

CAD files

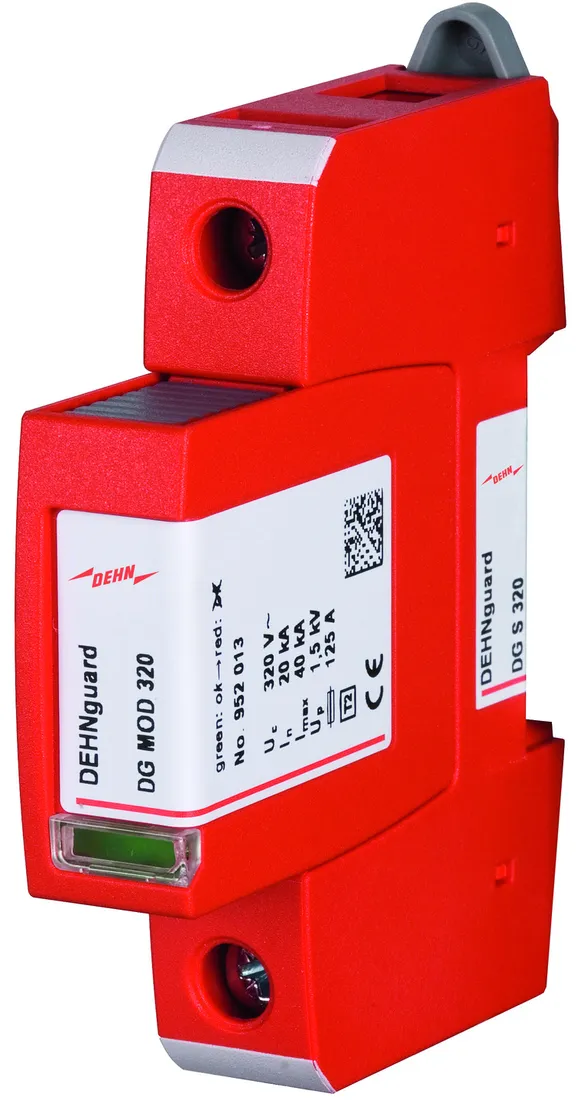

Overspændingsafleder DEHNguard S 320
Enpolet, modulær, stikbar overspændingsafleder
Bredde 1TE, Fejlvisning
afleder type 2 iht. EN 61643-11
Maks. driftsspænding 320 V AC/420 V DC
Beskyttelsesniveau: <= 1,5 kV
Nominel afledningsstrøm 20 kA
Kortslutningsbæreevne: 25 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG S 320
artikelnr.: 952073
eller tilsvarende

Certificates

Technical data

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	320 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding (U_P )	≤ 1,5 kV
Max. overstrømsbeskyttelse på netsiden	125 A gG
Godkendelser	KEMA, VDE, UL, CSA

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	320 V (50 / 60 Hz)
Max. driftsspænding DC (U_C )	420 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding (U_P )	≤ 1,5 kV
Restspænding ved 5 kA (U_P )	≤ 1,2 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse på netsiden	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	335 V / 5 sek. - modstandsdygtig
Midlertidig overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	1 modul(er), DIN 43880
Godkendelser	KEMA, VDE, UL, CSA

Product 952073 was added to Notepad.

Go to Notepad

Product 952073 was added to the cart.

Go to Web-Shop

Part No. 952074 DG S 385

GTIN 4013364108516, Customs tariff No. (EU): 85363030, Gross weight: 133.50 g, PU: 1.00 Pakkestørrelse

Predecessor

Images

Additional information

CAD files

Overspændingsafleder DEHNguard S 385
Enpolet, modulær, stikbar overspændingsafleder
Bredde 1TE, Fejlvisning
afleder type 2 iht. EN 61643-11
Maks. driftsspænding 385 V AC/500 V DC
Beskyttelsesniveau: <= 1,75 kV
Nominel afledningsstrøm 20 kA
Kortslutningsbæreevne: 25 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG S 385
artikelnr.: 952074
eller tilsvarende

Certificates

Technical data

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	385 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding (U_P )	≤ 1,75 kV
Max. overstrømsbeskyttelse på netsiden	125 A gG
Godkendelser	KEMA, VDE, UL, CSA

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	385 V (50 / 60 Hz)
Max. driftsspænding DC (U_C )	500 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding (U_P )	≤ 1,75 kV
Restspænding ved 5 kA (U_P )	≤ 1,35 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse på netsiden	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	385 V / 5 sek. - modstandsdygtig
Midlertidig overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20

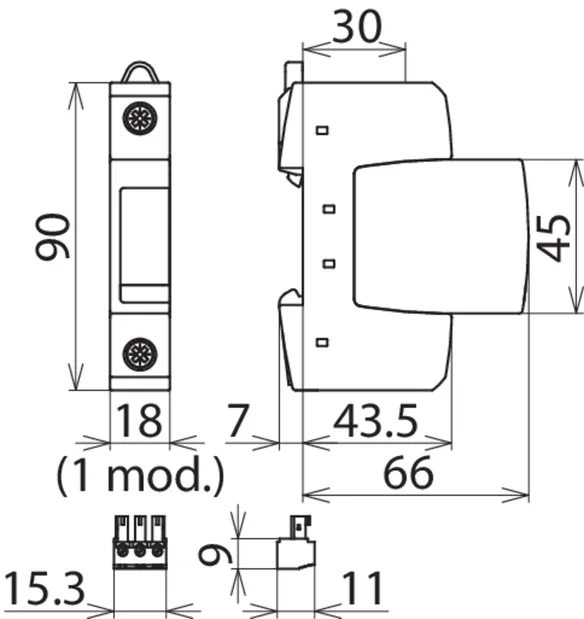

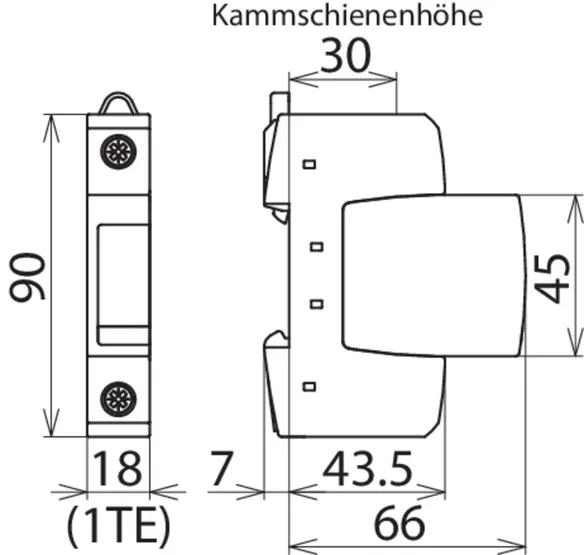

Indbygningsmål	1 modul(er), DIN 43880
Godkendelser	KEMA, VDE, UL, CSA

Product 952074 was added to Notepad.

Go to Notepad

Product 952074 was added to the cart.

Go to Web-Shop

Part No. 952075 DG S 440

GTIN 4013364109896, Customs tariff No. (EU): 85363030, Gross weight: 152.70 g, PU: 1.00 Pakkestørrelse

Predecessor

Images

Additional information

CAD files

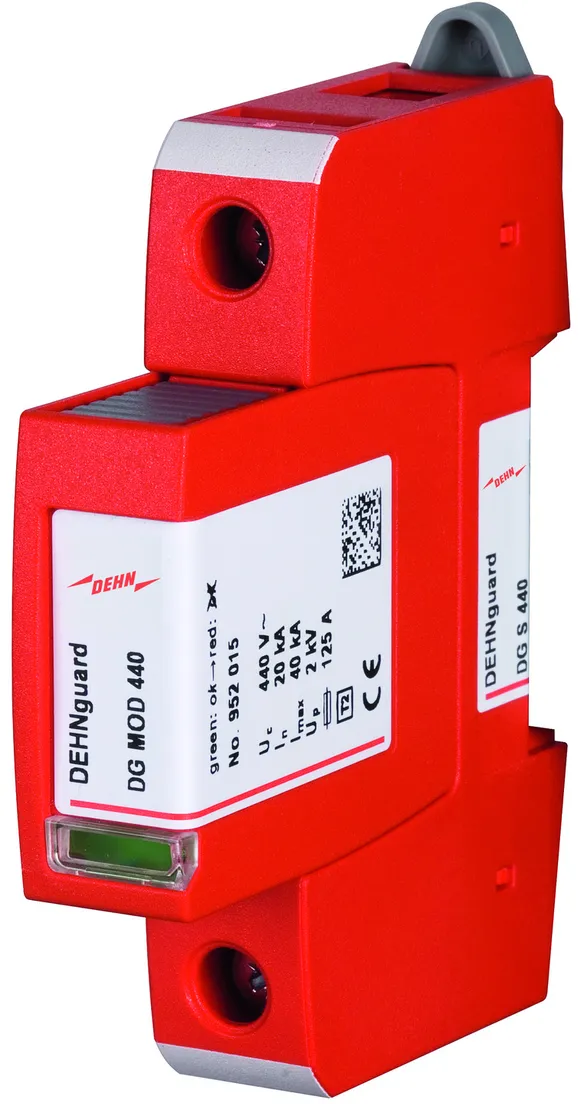

Overspændingsafleder DEHNguard S 440
Enpolet, modulær, stikbar overspændingsafleder
Bredde 1TE, Fejlvisning
afleder type 2 iht. EN 61643-11
Maks. driftsspænding 440 V AC/585 V DC
Beskyttelsesniveau: <= 2 kV
Nominel afledningsstrøm 20 kA
Kortslutningsbæreevne: 25 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG S 440
artikelnr.: 952075
eller tilsvarende

Certificates

Technical data

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	440 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding (U_P )	≤ 2 kV
Max. overstrømsbeskyttelse på netsiden	125 A gG
Godkendelser	KEMA, VDE, UL, CSA

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	400 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	440 V (50 / 60 Hz)
Max. driftsspænding DC (U_C )	585 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding (U_P )	≤ 2 kV
Restspænding ved 5 kA (U_P )	≤ 1,7 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse på netsiden	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	580 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) (U_T) – karakteristik	765 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm² flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	1 modul(er), DIN 43880
Godkendelser	KEMA, VDE, UL, CSA

Product 952075 was added to Notepad.

Go to Notepad

Product 952075 was added to the cart.

Go to Web-Shop

Part No. 952076 DG S 600

GTIN 4013364109919, Customs tariff No. (EU): 85363030, Gross weight: 146.90 g, PU: 1.00 Pakkestørrelse

Predecessor

Images

Additional information

CAD files

Overspændingsafleder DEHNguard S 600
Enpolet, modulær, stikbar overspændingsafleder
Bredde 1TE, Fejlvisning
afleder type 2 iht. EN 61643-11
Maks. driftsspænding 600 V AC/600 V DC
Beskyttelsesniveau: <= 2,5 kV
Nominel afledningsstrøm 15 kA
Kortslutningsbæreevne: 25 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG S 600
artikelnr.: 952076
eller tilsvarende

Certificates

Technical data

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	600 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) (I_max )	30 kA
Restspænding (U_P )	≤ 2,5 kV
Max. overstrømsbeskyttelse på netsiden	100 A gG
Godkendelser	KEMA, VDE, UL, CSA

Detaljer
Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	480 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	600 V (50 / 60 Hz)
Max. driftsspænding DC (U_C )	600 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) (I_max )	30 kA
Restspænding (U_P )	≤ 2,5 kV
Restspænding ved 5 kA (U_P )	≤ 2 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse på netsiden	100 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	700 V / 5 sek. - modstandsdygtig
Midlertidig overspænding (TOV) (U_T) – karakteristik	915 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	1 modul(er), DIN 43880
Godkendelser	KEMA, VDE, UL, CSA
Aflederindsats ved 16,7 Hz - jernbaneforsyning
– Prøvespænding AC (U_C )	600 V
– Nominel spænding AC (U_N )	480 V
– Nominel frekvens AC (f_N )	16,7 Hz

Product 952076 was added to Notepad.

Go to Notepad

Product 952076 was added to the cart.

Go to Web-Shop

Part No. 952098 DG S 48 FM

GTIN 4013364119475, Customs tariff No. (EU): 85363030, Gross weight: 133.86 g, PU: 1.00 Pakkestørrelse

Predecessor

Images

Additional information

CAD files

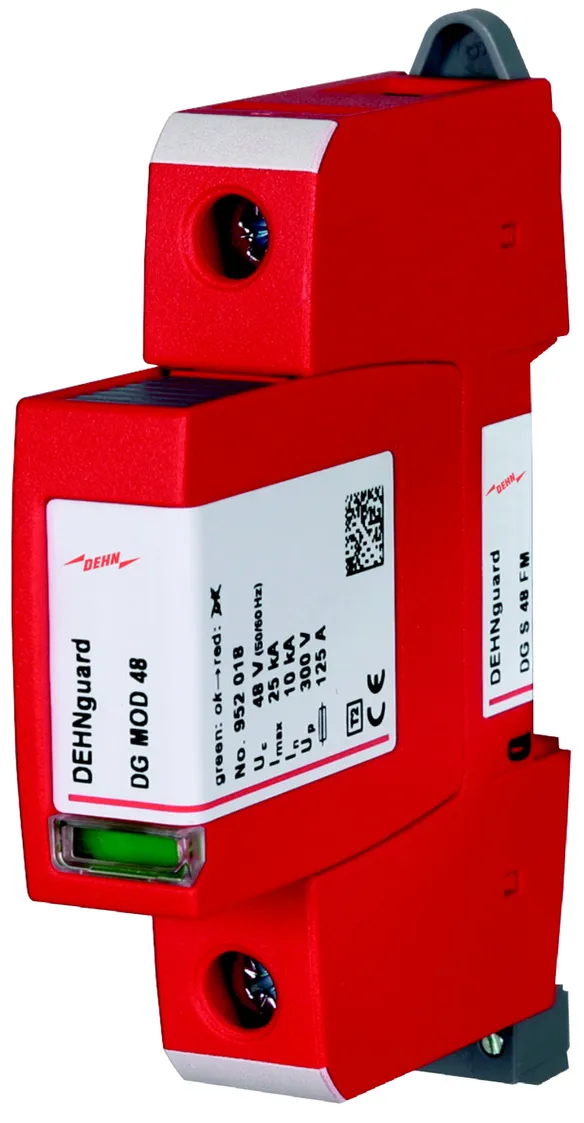

Overspændingsafleder DEHNguard S 48 FM
Enpolet, modulær, stikbar overspændingsafleder
Bredde 1TE, Fejlvisning

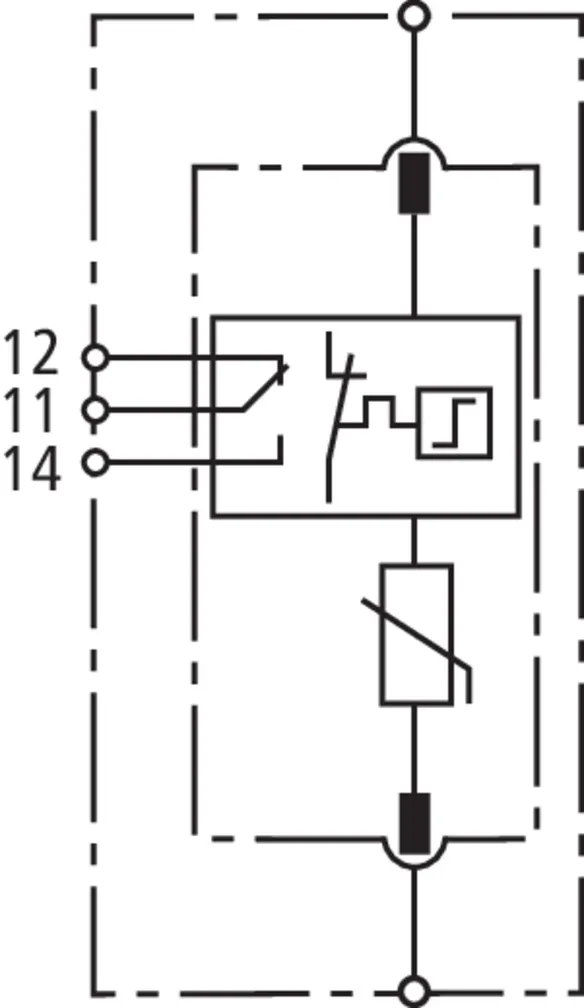

med fjernmeldekontakt,
afleder type 2 iht. EN 61643-11
Maks. driftsspænding 48 V AC/60 V DC
Beskyttelsesniveau: <= 0,33 kV
Nominel afledningsstrøm 7,5 kA
Kortslutningsbæreevne: 50 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG S 48 FM
artikelnr.: 952098
eller tilsvarende

Certificates

Technical data

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	48 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	7,5 kA
Max. afledestødstrøm (8/20 µs) (I_max )	25 kA
Restspænding (U_P )	≤ 0,33 kV
Max. overstrømsbeskyttelse på netsiden	125 A gG
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	42 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	48 V (50 / 60 Hz)
Max. driftsspænding DC (U_C )	60 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	7,5 kA
Max. afledestødstrøm (8/20 µs) (I_max )	25 kA
Restspænding (U_P )	≤ 0,33 kV
Restspænding ved 5 kA (U_P )	≤ 0,25 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse på netsiden	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	50 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	70 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) (U_T) – karakteristik	90 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	1 modul(er), DIN 43880
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet

Product 952098 was added to Notepad.

Go to Notepad

Product 952098 was added to the cart.

Go to Web-Shop

Part No. 952091 DG S 75 FM

GTIN 4013364109841, Customs tariff No. (EU): 85363030, Gross weight: 120.40 g, PU: 1.00 Pakkestørrelse

Predecessor

Images

Additional information

CAD files

Overspændingsafleder DEHNguard S 75 FM
Enpolet, modulær, stikbar overspændingsafleder
Bredde 1TE, Fejlvisning
med fjernmeldekontakt,
afleder type 2 iht. EN 61643-11
Maks. driftsspænding 75 V ac/100 V dc
Beskyttelsesniveau: <= 0,4 kV
Nominel afledningsstrøm 10 kA
Kortslutningsbæreevne: 50 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG S 75 FM
artikelnr.: 952091
eller tilsvarende

Certificates

Technical data

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	75 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding (U_P )	≤ 0,4 kV
Max. overstrømsbeskyttelse på netsiden	125 A gG
Godkendelser	KEMA, VDE, UL, CSA
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	60 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	75 V (50 / 60 Hz)
Max. driftsspænding DC (U_C )	100 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding (U_P )	≤ 0,4 kV
Restspænding ved 5 kA (U_P )	≤ 0,35 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse på netsiden	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	50 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	90 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) (U_T) – karakteristik	115 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	1 modul(er), DIN 43880
Godkendelser	KEMA, VDE, UL, CSA
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet
Udvidede tekniske data:	--------------------
– Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
– Restspænding (U_P )	≤ 0,5 kV

Product 952091 was added to Notepad.

Go to Notepad

Product 952091 was added to the cart.

Go to Web-Shop

Part No. 952092 DG S 150 FM

GTIN 4013364109865, Customs tariff No. (EU): 85363030, Gross weight: 123.50 g, PU: 1.00 Pakkestørrelse

Predecessor

Images

Additional information

CAD files

Overspændingsafleder DEHNguard S 150 FM
Enpolet, modulær, stikbar overspændingsafleder
Bredde 1TE, Fejlvisning
med fjernmeldekontakt
afleder type 2 iht. EN 61643-11
Maks. driftsspænding 150 V AC/200 V DC
Beskyttelsesniveau: <= 0,7 kV
Nominel afledningsstrøm 15 kA
Kortslutningsbæreevne: 50 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG S 150 FM
artikelnr.: 952092
eller tilsvarende

Certificates

Technical data

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	150 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding (U_P )	≤ 0,7 kV
Max. overstrømsbeskyttelse på netsiden	125 A gG
Godkendelser	KEMA, VDE, UL, CSA
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	120 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	150 V (50 / 60 Hz)
Max. driftsspænding DC (U_C )	200 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding (U_P )	≤ 0,7 kV
Restspænding ved 5 kA (U_P )	≤ 0,55 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse på netsiden	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	50 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	175 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) (U_T) – karakteristik	230 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	1 modul(er), DIN 43880
Godkendelser	KEMA, VDE, UL, CSA
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	Max. 1,5 mm²massiv / fintrådet

Product 952092 was added to Notepad.

Go to Notepad

Product 952092 was added to the cart.

Go to Web-Shop

Part No. 952090 DG S 275 FM

GTIN 4013364108509, Customs tariff No. (EU): 85363030, Gross weight: 133.00 g, PU: 1.00 Pakkestørrelse

Predecessor

Images

Additional information

CAD files

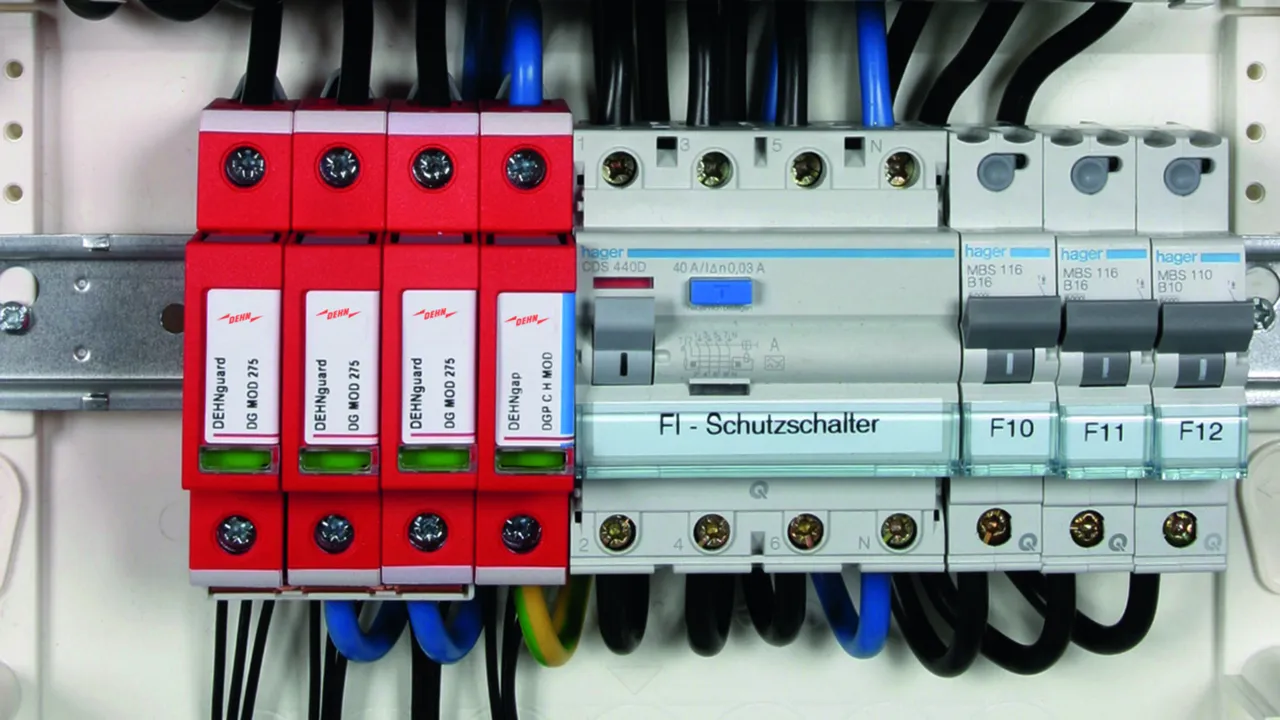

Overspændingsafleder DEHNguard S 275 FM
Enpolet, modulær, stikbar overspændingsafleder
Bredde 1TE, Fejlvisning
med fjernmeldekontakt
afleder type 2 iht. EN 61643-11
Maks. driftsspænding 275 V AC/350 V DC
Beskyttelsesniveau: <= 1,5 kV
Nominel afledningsstrøm 20 kA
Kortslutningsbæreevne: 50 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG S 275 FM
artikelnr.: 952090
eller tilsvarende

Certificates

Technical data

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding (U_P )	≤ 1,5 kV
Max. overstrømsbeskyttelse på netsiden	125 A gG
Godkendelser	KEMA, VDE, UL, CSA
FM-kontakt / kontaktform	Skiftekontakt

Aflederindsats ved 16,7 Hz - jernbaneforsyning
– Prøvespænding AC (U_C )	275 V
– Nominel spænding AC (U_N )	230 V
– Nominel frekvens AC (f_N )	16,7 Hz
Detaljer
Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	275 V (50 / 60 Hz)
Max. driftsspænding DC (U_C )	350 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding (U_P )	≤ 1,5 kV
Restspænding ved 5 kA (U_P )	≤ 1 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse på netsiden	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	50 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	1 modul(er), DIN 43880
Godkendelser	KEMA, VDE, UL, CSA
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet

Product 952090 was added to Notepad.

Go to Notepad

Product 952090 was added to the cart.

Go to Web-Shop

Part No. 952093 DG S 320 FM

GTIN 4013364109889, Customs tariff No. (EU): 85363030, Gross weight: 147.70 g, PU: 1.00 Pakkestørrelse

Predecessor

Images

Additional information

CAD files

Overspændingsafleder DEHNguard S 320 FM
Enpolet, modulær, stikbar overspændingsafleder
Bredde 1TE, Fejlvisning
med fjernmeldekontakt
afleder type 2 iht. EN 61643-11
Maks. driftsspænding 320 V AC/420 V DC
Beskyttelsesniveau: <= 1,5 kV
Nominel afledningsstrøm 20 kA
Kortslutningsbæreevne: 25 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG S 320 FM
artikelnr.: 952093
eller tilsvarende

Certificates

Technical data

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	320 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding (U_P )	≤ 1,5 kV
Max. overstrømsbeskyttelse på netsiden	125 A gG
Godkendelser	KEMA, VDE, UL, CSA
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	320 V (50 / 60 Hz)
Max. driftsspænding DC (U_C )	420 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding (U_P )	≤ 1,5 kV
Restspænding ved 5 kA (U_P )	≤ 1,2 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse på netsiden	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	1 modul(er), DIN 43880
Godkendelser	KEMA, VDE, UL, CSA
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet

Product 952093 was added to Notepad.

Go to Notepad

Product 952093 was added to the cart.

Go to Web-Shop

Part No. 952094 DG S 385 FM

GTIN 4013364108523, Customs tariff No. (EU): 85363030, Gross weight: 150.40 g, PU: 1.00 Pakkestørrelse

Predecessor

Images

Additional information

CAD files

Overspændingsafleder DEHNguard S 385 FM
Enpolet, modulær, stikbar overspændingsafleder
Bredde 1TE, Fejlvisning
med fjernmeldekontakt
afleder type 2 iht. EN 61643-11
Maks. driftsspænding 385 V AC/500 V DC
Beskyttelsesniveau: <= 1,75 kV
Nominel afledningsstrøm 20 kA
Kortslutningsbæreevne: 25 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG S 385 FM
artikelnr.: 952094
eller tilsvarende

Certificates

Technical data

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	385 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding (U_P )	≤ 1,75 kV
Max. overstrømsbeskyttelse på netsiden	125 A gG
Godkendelser	KEMA, VDE, UL, CSA
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	385 V (50 / 60 Hz)
Max. driftsspænding DC (U_C )	500 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding (U_P )	≤ 1,75 kV
Restspænding ved 5 kA (U_P )	≤ 1,35 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse på netsiden	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	385 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – holdbar
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	1 modul(er), DIN 43880
Godkendelser	KEMA, VDE, UL, CSA
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet

Product 952094 was added to Notepad.

Go to Notepad

Product 952094 was added to the cart.

Go to Web-Shop

Part No. 952095 DG S 440 FM

GTIN 4013364109902, Customs tariff No. (EU): 85363030, Gross weight: 150.70 g, PU: 1.00 Pakkestørrelse

Predecessor

Images

Additional information

CAD files

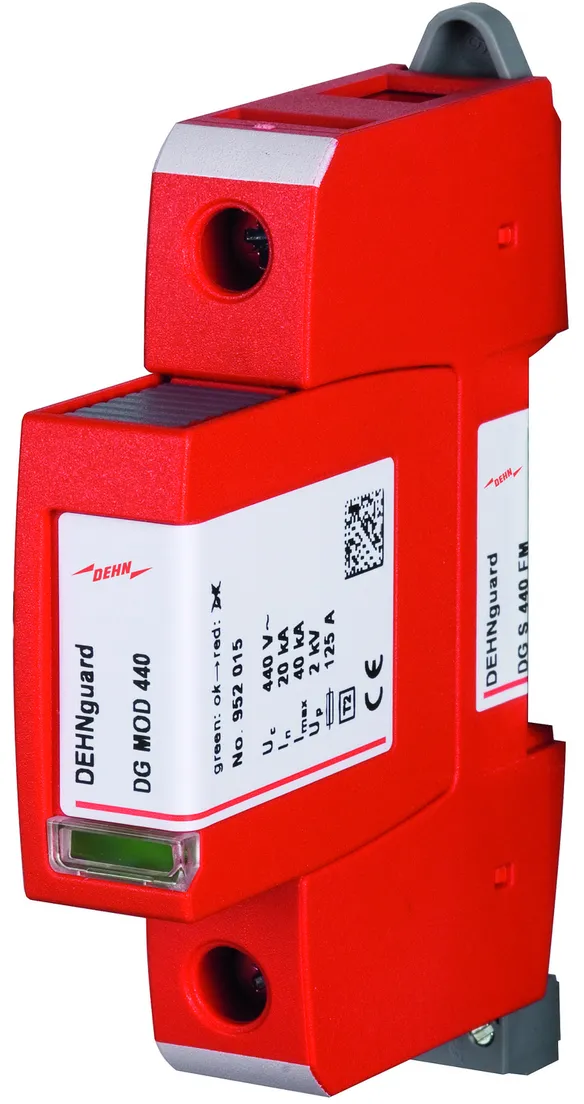

Overspændingsafleder DEHNguard S 440 FM
Enpolet, modulær, stikbar overspændingsafleder
Bredde 1TE, Fejlvisning
med fjernmeldekontakt
afleder type 2 iht. EN 61643-11
Maks. driftsspænding 440 V AC/585 V DC
Beskyttelsesniveau: <= 2 kV
Nominel afledningsstrøm 20 kA
Kortslutningsbæreevne: 25 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG S 440 FM
artikelnr.: 952095
eller tilsvarende

Certificates

Technical data

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	440 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding (U_P )	≤ 2 kV
Max. overstrømsbeskyttelse på netsiden	125 A gG
Godkendelser	KEMA, VDE, UL, CSA
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	400 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	440 V (50 / 60 Hz)
Max. driftsspænding DC (U_C )	585 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding (U_P )	≤ 2 kV
Restspænding ved 5 kA (U_P )	≤ 1,7 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse på netsiden	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	580 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) (U_T) – karakteristik	765 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	1 modul(er), DIN 43880
Godkendelser	KEMA, VDE, UL, CSA
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet

Product 952095 was added to Notepad.

Go to Notepad

Product 952095 was added to the cart.

Go to Web-Shop

Part No. 952096 DG S 600 FM

GTIN 4013364109926, Customs tariff No. (EU): 85363030, Gross weight: 170.70 g, PU: 1.00 Pakkestørrelse

Predecessor

Images

Additional information

CAD files

Overspændingsafleder DEHNguard S 600 FM
Enpolet, modulær, stikbar overspændingsafleder
Bredde 1TE, Fejlvisning
med fjernmeldekontakt
afleder type 2 iht. EN 61643-11
Maks. driftsspænding 600 V AC/600 V DC
Beskyttelsesniveau: <= 2,5 kV
Nominel afledningsstrøm 15 kA
Kortslutningsbæreevne: 25 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG S 600 FM
artikelnr.: 952096
eller tilsvarende

Certificates

Technical data

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	600 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) (I_max )	30 kA
Restspænding (U_P )	≤ 2,5 kV
Max. overstrømsbeskyttelse på netsiden	100 A gG
Godkendelser	KEMA, VDE, UL, CSA
FM-kontakt / kontaktform	Skiftekontakt

Aflederindsats ved 16,7 Hz - jernbaneforsyning
– Prøvespænding AC (U_C )	600 V
– Nominel spænding AC (U_N )	480 V
– Nominel frekvens AC (f_N )	16,7 Hz
Detaljer
Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	480 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	600 V (50 / 60 Hz)
Max. driftsspænding DC (U_C )	600 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) (I_max )	30 kA
Restspænding (U_P )	≤ 2,5 kV
Restspænding ved 5 kA (U_P )	≤ 2 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse på netsiden	100 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	700 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) (U_T) – karakteristik	915 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	1 modul(er), DIN 43880
Godkendelser	KEMA, VDE, UL, CSA
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet

Product 952096 was added to Notepad.

Go to Notepad

Product 952096 was added to the cart.

Go to Web-Shop

Part No. 952077 DG S WE 600

GTIN 4013364119680, Customs tariff No. (EU): 85363030, Gross weight: 147.40 g, PU: 1.00 Pakkestørrelse

Images

Additional information

CAD files

Overspændingsafleder DEHNguard S WE 600
Enpolet, modulær, stikbar overspændingsafleder
Bredde 1TE, fejlvisning
afleder type 2 iht. EN 61643-11
Maks. driftsspænding 600 V AC/600 V DC
Nominel Varistor-spænding: 750 V AC
Beskyttelsesniveau: <= 3 kV
Nominel afledningsstrøm 15 kA
Kortslutningsbæreevne: 50 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG S WE 600
artikelnr.: 952077
eller tilsvarende

Certificates

Technical data

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	600 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) (I_max )	25 kA
Restspænding (U_P )	≤ 3 kV
Max. overstrømsbeskyttelse på netsiden	100 A gG
Godkendelser	KEMA, UL, CSA

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	480 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	600 V (50 / 60 Hz)
Varistorspænding AC (U_mov )	750 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) (I_max )	25 kA
Restspænding (U_P )	≤ 3 kV
Restspænding ved 5 kA (U_P )	≤ 2,5 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse på netsiden	100 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	900 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) (U_T) – karakteristik	915 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	1 modul(er), DIN 43880
Godkendelser	KEMA, UL, CSA

Product 952077 was added to Notepad.

Go to Notepad

Product 952077 was added to the cart.

Go to Web-Shop

Part No. 952097 DG S WE 600 FM

GTIN 4013364119697, Customs tariff No. (EU): 85363030, Gross weight: 150.50 g, PU: 1.00 Pakkestørrelse

Images

Additional information

CAD files

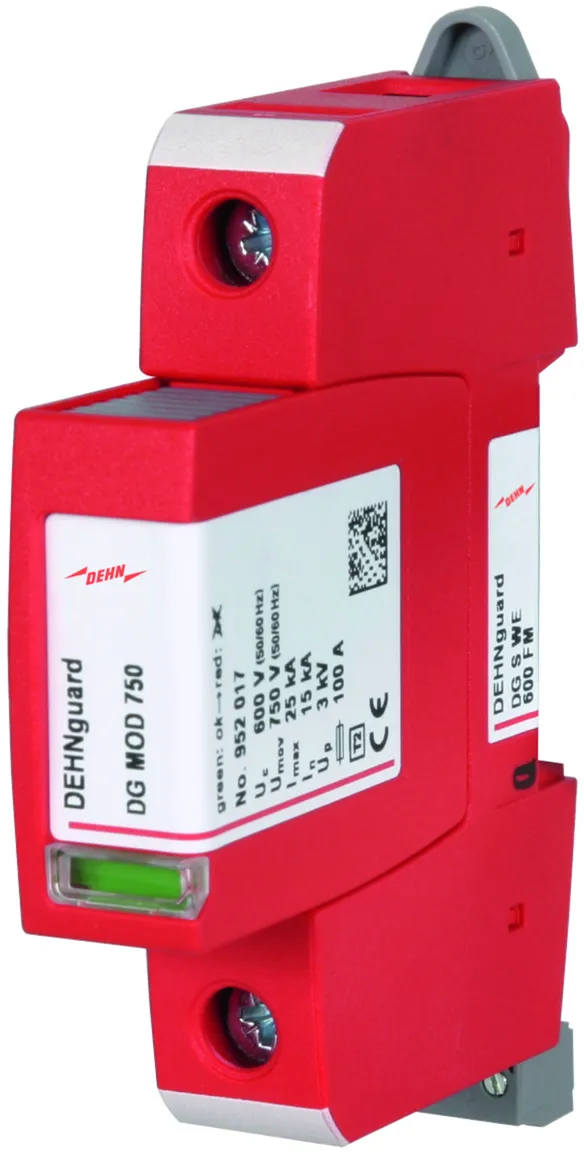

Overspændingsafleder DEHNguard S WE 600 FM
Enpolet, modulær, stikbar overspændingsafleder
Bredde 1TE, fejlvisning
med fjernmeldekontakt
afleder type 2 iht. EN 61643-11
Maks. driftsspænding 600 V AC/600 V DC
Nominel Varistor-spænding: 750 V AC
Beskyttelsesniveau: <= 3 kV
Nominel afledningsstrøm 15 kA
Kortslutningsbæreevne: 50 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG S WE 600 FM
artikelnr.: 952097
eller tilsvarende

Certificates

Technical data

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	600 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) (I_max )	25 kA
Restspænding (U_P )	≤ 3 kV
Max. overstrømsbeskyttelse på netsiden	100 A gG
Godkendelser	KEMA, UL, CSA
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	480 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	600 V (50 / 60 Hz)
Varistorspænding AC (U_mov )	750 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) (I_max )	25 kA
Restspænding (U_P )	≤ 3 kV
Restspænding ved 5 kA (U_P )	≤ 2,5 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse på netsiden	100 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	900 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) (U_T) – karakteristik	915 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	1 modul(er), DIN 43880
Godkendelser	KEMA, UL, CSA
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet

Product 952097 was added to Notepad.

Go to Notepad

Product 952097 was added to the cart.

Go to Web-Shop

DEHNguard S

DEHNguard S ...

Part No. 952078 DG S 48

You are not authorized to download 952070.stp

You are not authorized to download 952070.igs

You are not authorized to download 952070.jt

You are not authorized to download 952070.dwg

You are not authorized to download 952070m_E.dxf

You are not authorized to download DEHN.952078.wspak

You are not authorized to download DEHN.952078.edz

Product 952078 was added to Notepad.

Product 952078 was added to the cart.

Part No. 952071 DG S 75

You are not authorized to download 952070.stp

You are not authorized to download 952070.igs

You are not authorized to download 952070.jt

You are not authorized to download 952070.dwg

You are not authorized to download 952070m_E.dxf

You are not authorized to download DEHN.952071.wspak

You are not authorized to download DEHN.952071.edz

Product 952071 was added to Notepad.

Product 952071 was added to the cart.

Part No. 952072 DG S 150

You are not authorized to download 952070.stp

You are not authorized to download 952070.igs

You are not authorized to download 952070.jt

You are not authorized to download 952070.dwg

You are not authorized to download 952070m_E.dxf

You are not authorized to download DEHN.952072.wspak

You are not authorized to download DEHN.952072.edz

Product 952072 was added to Notepad.

Product 952072 was added to the cart.

Part No. 952070 DG S 275

You are not authorized to download 952070.stp

You are not authorized to download 952070.igs

You are not authorized to download 952070.jt

You are not authorized to download 952070.dwg

You are not authorized to download 952070m_E.dxf

You are not authorized to download DEHN.952070.wspak

You are not authorized to download 952070_eplan.zip

Product 952070 was added to Notepad.

Product 952070 was added to the cart.

Part No. 952073 DG S 320

You are not authorized to download 952070.stp

You are not authorized to download 952070.igs

You are not authorized to download 952070.jt

You are not authorized to download 952070.dwg

You are not authorized to download 952070m_E.dxf

You are not authorized to download DEHN.952073.wspak

You are not authorized to download DEHN.952073.edz

Product 952073 was added to Notepad.

Product 952073 was added to the cart.

Part No. 952074 DG S 385

You are not authorized to download 952070.stp

You are not authorized to download 952070.igs

You are not authorized to download 952070.jt

You are not authorized to download 952070.dwg

You are not authorized to download 952070m_E.dxf

You are not authorized to download DEHN.952074.wspak

You are not authorized to download DEHN.952074.edz

Product 952074 was added to Notepad.

Product 952074 was added to the cart.

Part No. 952075 DG S 440

You are not authorized to download 952070.stp

You are not authorized to download 952070.igs

You are not authorized to download 952070.jt

You are not authorized to download 952070.dwg

You are not authorized to download 952070m_E.dxf

You are not authorized to download DEHN.952075.wspak

You are not authorized to download DEHN.952075.edz

Product 952075 was added to Notepad.

Product 952075 was added to the cart.

Part No. 952076 DG S 600

You are not authorized to download 952070.stp

You are not authorized to download 952070.igs

You are not authorized to download 952070.jt

You are not authorized to download 952070.dwg

You are not authorized to download 952070m_E.dxf

You are not authorized to download DEHN.952076.wspak

You are not authorized to download DEHN.952076.edz
