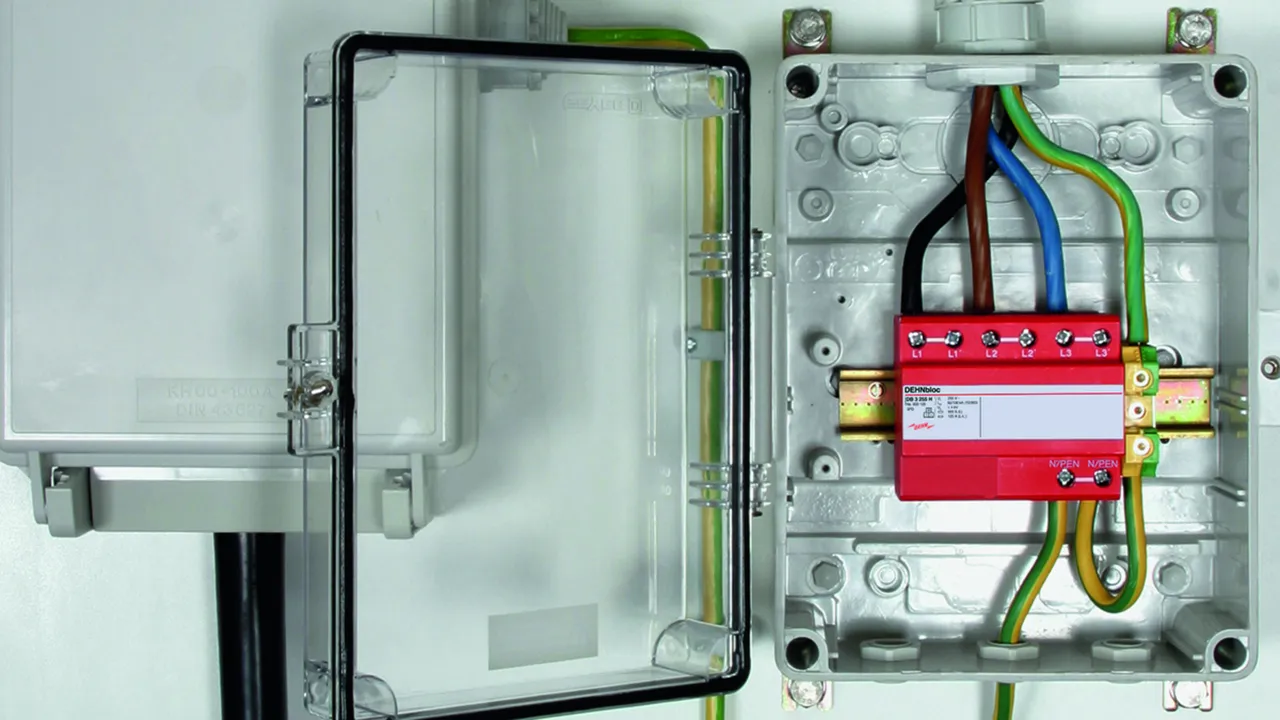

DEHNbloc

Helkapslet slukkegnistgab uden udblæsning
RADAX-Flow-gnistgabsteknologi med høj følgestrømsbegrænsning
Koordinerbar med andre afledere i Red/Line-produktserien
Kan anvendes før måler pga. høj isolationsmodstand
Multifunktionel tilslutningsklemme til ledere og kamskinner
1- og 3-polet udgave (lynstødstrømme op til 100 kA afhængigt af nettype)
Leveres også i 1-polet, modulær udgave

DEHNbloc H

1-polet, modulær lynstrømsafleder med høj afledeevne til brug i 230 / 400 V-systemer.

1 Product

Part No. 961122 DBH M 1 255

GTIN 4013364118652, Customs tariff No. (EU): 85363090, Gross weight: 374.20 g, PU: 1.00 Pakkestørrelse

Images

Additional information

CAD files

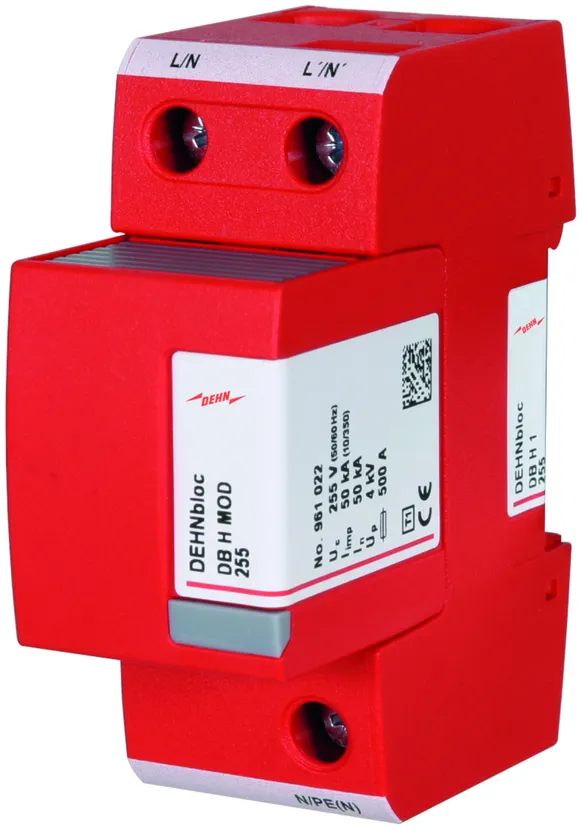

Modulær lynstrømsafleder DEHNbloc H M 1 255
Enpolet, modulær, stikbar, koordineret lynstrømsafleder
med høj følgestrømsbegrænsning, bredde 2TE
Afleder type 1 iht. EN 61643-11
RADAX-flow-gnistgabteknologi
til følgestrømsbegrænsning
Fejlvisning
Maks. driftsspænding 255 V AC
Beskyttelsesniveau: <= 4 kV
Lynimpulsstrøm (10/350): 50 kA
Følgestrømsslukkeevne op til 100 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DBH M 1 255
artikelnr.: 961122
eller tilsvarende

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

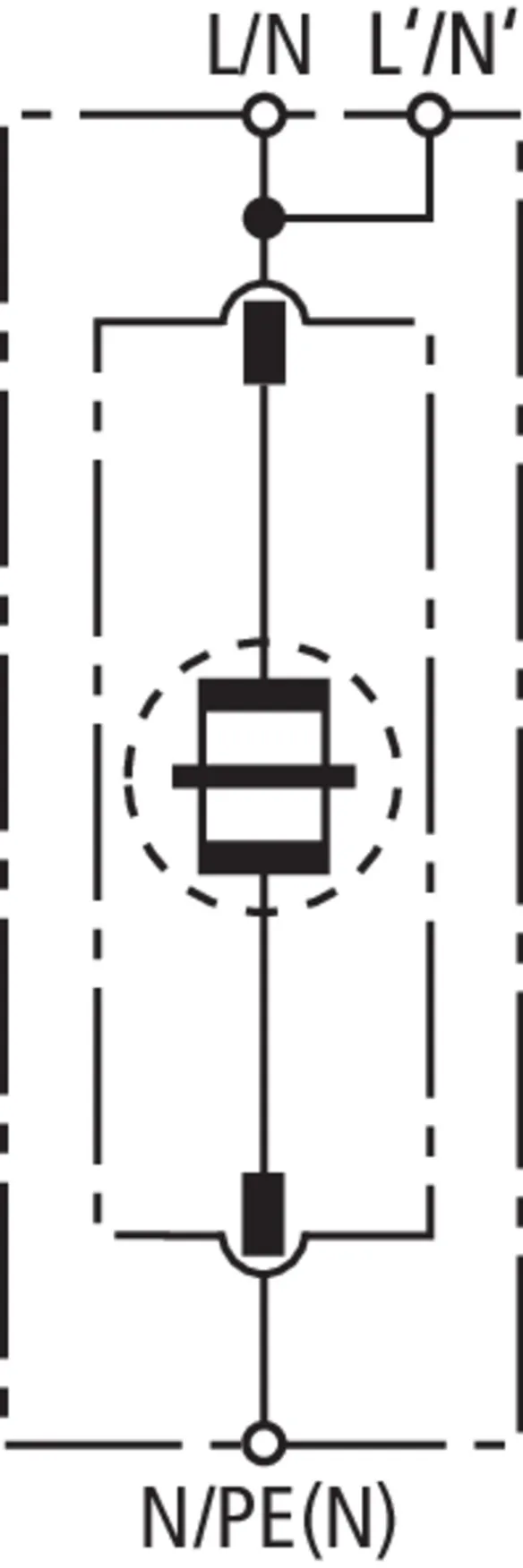

Technical data

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) (I_imp )	50 kA
Restspænding (U_P )	≤ 4 kV
Max. for-sikring (L) op til I_K= 50 kA_eff(t_a≤ 0.2 s)	500 A gG
Max. for-sikring (L) op til I_K= 50 kA_eff(t_a≤ 5 s)	315 A gG

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) (I_imp )	50 kA
Specifik energi (W/R)	625,00 kJ/Ohm
Restspænding (U_P )	≤ 4 kV
Følgestrømsslukkeevne AC (I_fi )	50 kA_eff
Følgestrømsbegrænsning / selektivitet	Ingen udløsning af en 32 A gG sikring op til 50 kA_eff (prosp.)
Reaktionstid (t_A )	≤ 100 ns
Max. for-sikring (L) op til I_K= 50 kA_eff(t_a≤ 0.2 s)	500 A gG
Max. for-sikring (L) op til I_K= 50 kA_eff(t_a≤ 5 s)	315 A gG
Max. for-sikring (L-L')	125 A gG
Midlertidig overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Driftstemperaturområde (parallelforbindelse) (T_UP )	-40 °C ... +80 °C
Driftstemperaturområde (serieforbindelse) (T_US )	-40 °C ... +60 °C
Antal porte	1
Tilslutningstværsnit (L/N, L'/N', N/PE(N)) (min.)	10 mm² massiv / fintrådet
Tilslutningstværsnit (L/N, N/PE(N)) (max.)	50 mm² flertrådet / 35 mm² fintrådet
Tilslutningstværsnit (L'/N') (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Udvidede tekniske data:	Til brug i hovedtavler med prospektive kortslutningsstrømme på mere end 50 kAeff (afprøvet af det tyske VDE)
– Max. prospektiv kortslutningsstrøm	100 kA_eff (220 kA_peak)
– Begrænsning / slukning af netfølgestrømme	op til 100 kA_eff(220 kA_peak)
– Max. for-sikring (L) op til I_K = 100 kA_eff (t_a ≤ 0,2 s)	500 A gG
– Max. for-sikring (L) op til I_K = 100 kA_eff (t_a ≤ 5 s)	315 A gG
