Part No. 971121 DSE M 1 60

GTIN 4013364138582, Customs tariff No. (EU): 85363090, Gross weight: 300.00 g, PU: 1.00 Pakkestørrelse

Images

Additional information

CAD files

Koordineret lynstrømsafleder DEHNsecure M 1 60
Enpolet, modulær, stikbar, koordineret lynstrømsafleder
til jævnstrømsanvendelser, bredde 2TE
Afleder type 1 iht. EN 61643-11
Gnistgabsteknologi, velegnet til brug i
jævnstrømsanlæg
Fejlvisning
Maks. driftsspænding 60 V DC
Beskyttelsesniveau: <= 1,5 kV
Lynimpulsstrøm (10/350): 25 kA
Kortslutningsbæreevne jævnstrøm: 25 kA
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DSE M 1 60
artikelnr.: 971121
eller tilsvarende

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Max. driftsspænding DC (U_C )	60 V
Lynstødstrøm (10/350 µs) (I_imp )	25 kA
Restspænding (U_P )	≤ 1,5 kV
Max. for-sikring	250 A gG
Godkendelser	UL
Udvidede tekniske data:	Anvendelse i nødbelysning

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Max. driftsspænding DC (U_C )	60 V
Lynstødstrøm (10/350 µs) (I_imp )	25 kA
Specifik energi (W/R)	156,25 kJ/ohm
Restspænding (U_P )	≤ 1,5 kV
Direkte koordinerbar med DEHNguard	DG SE DC 60 (varenr. 972 110)
Reaktionstid (t_A )	≤ 100 ns
Kortslutningsbæreevne ved max. overstrømsbeskyttelse DC på netsiden (I_SCCR )	25 kA
Max. for-sikring	250 A gG
Max. for-sikring (DC+/DC- -> DC+'/DC-')	125 A gG
Driftstemperaturområde (parallelforbindelse) (T_UP )	-40 °C ... +80 °C
Driftstemperaturområde (serieforbindelse) (T_US )	-40 °C ... +60 °C
Funktions- / fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (DC+/DC-, DC+'/DC-', 9/DC-) (min.)	10 mm² massiv / fintrådet
Tilslutningstværsnit (DC+/DC-, 9/DC-) (max.)	50 mm² flertrådet / 35 mm² fintrådet
Tilslutningstværsnit (DC+'/DC-') (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	UL
Udvidede tekniske data:	Anvendelse i nødbelysning
– Kan anvendes til jævnstrøm og vekselstrøm	Nej

Product 971121 was added to Notepad.

Go to Notepad

Product 971121 was added to the cart.

Go to Web-Shop

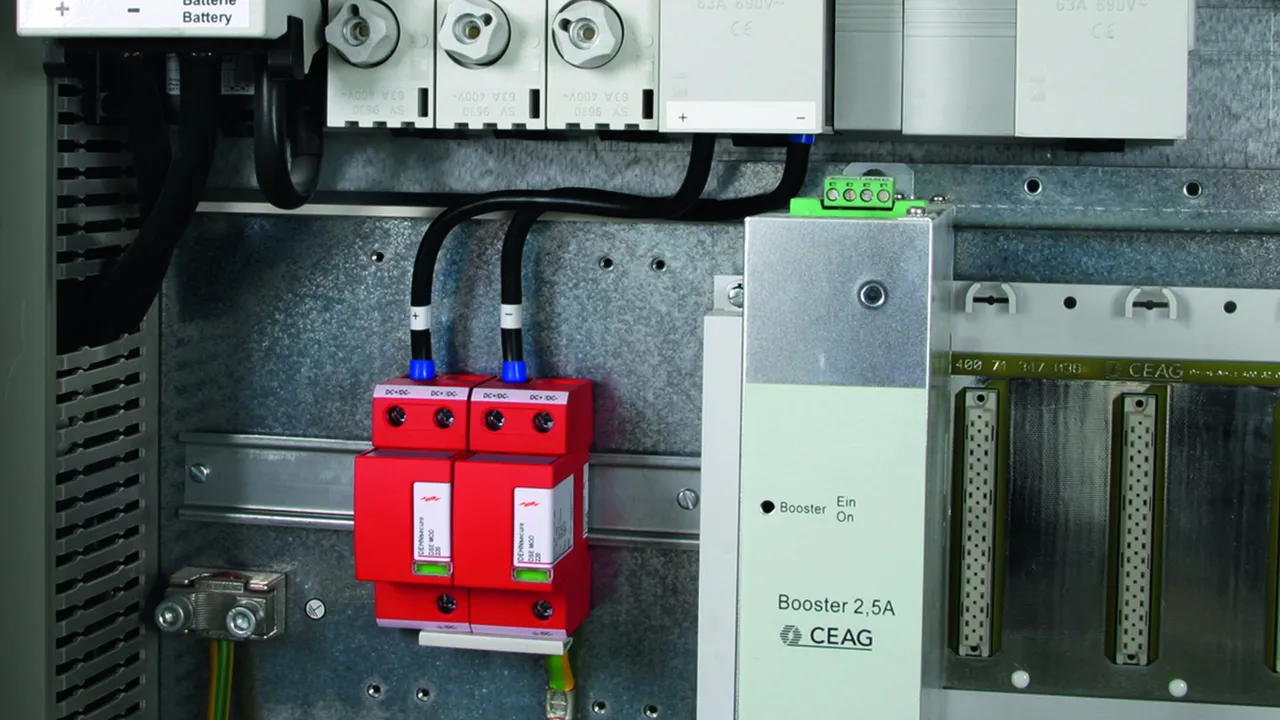

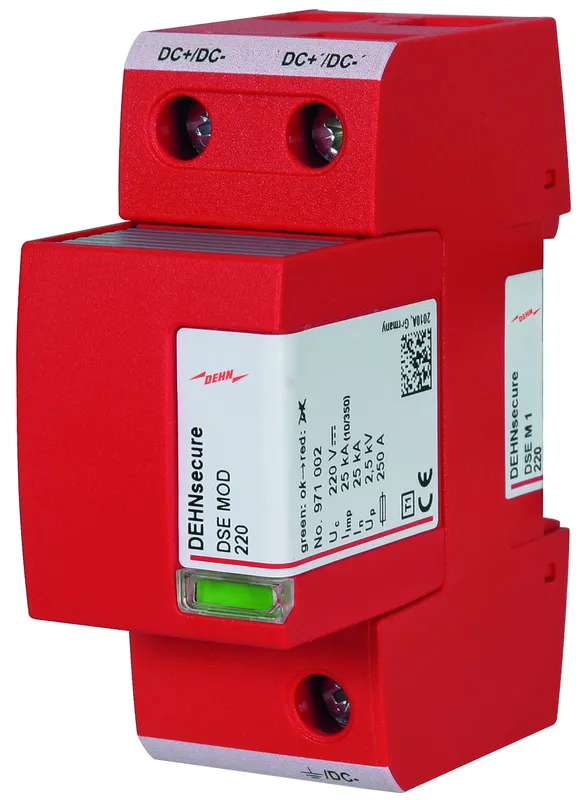

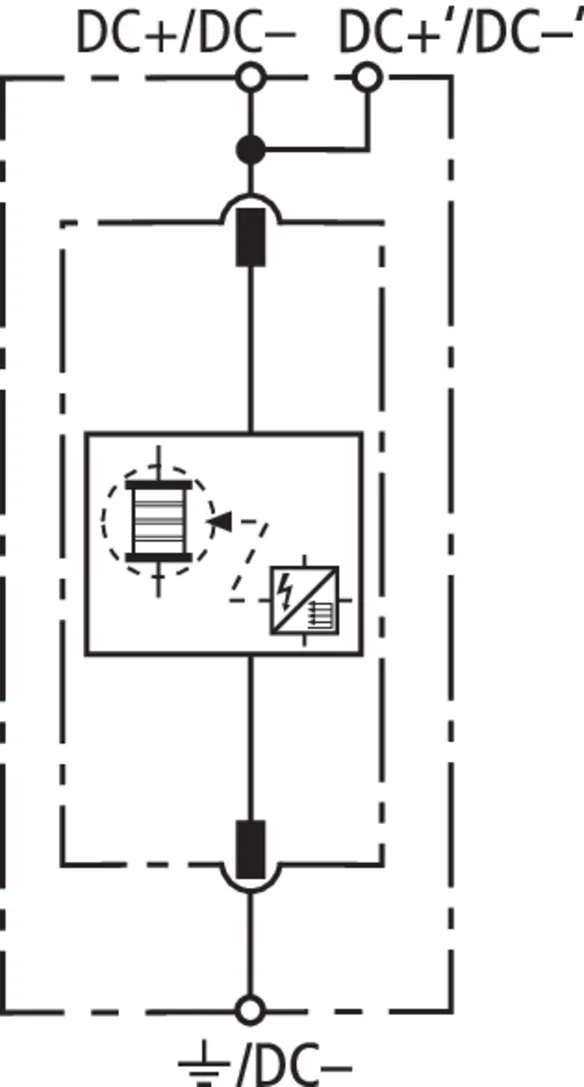

Part No. 971120 DSE M 1 220

GTIN 4013364133631, Customs tariff No. (EU): 85363090, Gross weight: 268.20 g, PU: 1.00 Pakkestørrelse

Images

Additional information

CAD files

Koordineret lynstrømsafleder DEHNsecure M 1 220
Enpolet, modulær, stikbar, koordineret lynstrømsafleder
til jævnstrømsanvendelser, bredde 2TE
Afleder type 1 iht. EN 61643-11
Gnistgabsteknologi, velegnet til brug i
jævnstrømsanlæg
Fejlvisning
Maks. driftsspænding 220 V DC
Beskyttelsesniveau: <= 2,5 kV
Lynimpulsstrøm (10/350): 25 kA
Kortslutningsbæreevne jævnstrøm: 25 kA
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DSE M 1 220
artikelnr.: 971120
eller tilsvarende

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Max. driftsspænding DC (U_C )	220 V
Lynstødstrøm (10/350 µs) (I_imp )	25 kA
Restspænding (U_P )	≤ 2,5 kV
Max. for-sikring	250 A gG
Udvidede tekniske data:	Anvendelse i nødbelysning

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Max. driftsspænding DC (U_C )	220 V
Lynstødstrøm (10/350 µs) (I_imp )	25 kA
Specifik energi (W/R)	156,25 kJ/ohm
Restspænding (U_P )	≤ 2,5 kV
Koordinerbar med DEHNguard (kabel længde ≥ 1 m)	DG SE DC 550 (varenr. 972 130)
Reaktionstid (t_A )	≤ 100 ns
Kortslutningsbæreevne ved max. overstrømsbeskyttelse DC på netsiden (I_SCCR )	25 kA
Max. for-sikring	250 A gG
Max. for-sikring (DC+/DC- -> DC+'/DC-')	125 A gG
Driftstemperaturområde (parallelforbindelse) (T_UP )	-40 °C ... +80 °C
Driftstemperaturområde (serieforbindelse) (T_US )	-40 °C ... +60 °C
Funktions- / fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (DC+/DC-, DC+'/DC-', 9/DC-) (min.)	10 mm² massiv / fintrådet
Tilslutningstværsnit (DC+/DC-, 9/DC-) (max.)	50 mm² flertrådet / 35 mm² fintrådet
Tilslutningstværsnit (DC+'/DC-') (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplastik, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Udvidede tekniske data:	Anvendelse i nødbelysning
– Kan anvendes til jævnstrøm og vekselstrøm	Nej

Product 971120 was added to Notepad.

Go to Notepad

Product 971120 was added to the cart.

Go to Web-Shop

Part No. 971122 DSE M 1 242

GTIN 4013364144477, Customs tariff No. (EU): 85363090, Gross weight: 273.70 g, PU: 1.00 Pakkestørrelse

Images

Additional information

CAD files

Koordineret lynstrømsafleder DEHNsecure M 1 242
Enpolet, modulær, stikbar, koordineret lynstrømsafleder
til jævnstrømsanvendelser, bredde 2TE
Afleder type 1 iht. EN 61643-11
Gnistgabsteknologi, velegnet til brug i
jævnstrømsanlæg
Fejlvisning
Maks. driftsspænding 242 V jævnstrøm
Beskyttelsesniveau: <= 2,5 kV
Lynimpulsstrøm (10/350): 25 kA
Kortslutningsbæreevne jævnstrøm: 25 kA
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DSE M 1 242
artikelnr.: 971122
eller tilsvarende

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Max. driftsspænding DC (U_C )	242 V
Lynstødstrøm (10/350 µs) (I_imp )	25 kA
Restspænding (U_P )	≤ 2,5 kV
Max. for-sikring	250 A gG
Udvidede tekniske data:	Anvendelse i nødbelysning
– Maks. driftsspænding AC (U_C )	255 V

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Max. driftsspænding DC (U_C )	242 V
Lynstødstrøm (10/350 µs) (I_imp )	25 kA
Specifik energi (W/R)	156,25 kJ/ohm
Restspænding (U_P )	≤ 2,5 kV
Koordinerbar med DEHNguard (kabel længde ≥ 1 m)	DG SE DC 550 (varenr. 972 130)
Reaktionstid (t_A )	≤ 100 ns
Kortslutningsbæreevne ved max. overstrømsbeskyttelse DC på netsiden (I_SCCR )	25 kA
Max. for-sikring	250 A gG
Max. for-sikring (DC+/DC- -> DC+'/DC-')	125 A gG
Driftstemperaturområde (parallelforbindelse) (T_UP )	-40 °C ... +80 °C
Driftstemperaturområde (serieforbindelse) (T_US )	-40 °C ... +60 °C
Funktions- / fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (DC+/DC-, DC+'/DC-', 9/DC-) (min.)	10 mm² massiv / fintrådet
Tilslutningstværsnit (DC+/DC-, 9/DC-) (max.)	50 mm² flertrådet / 35 mm² fintrådet
Tilslutningstværsnit (DC+'/DC-') (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplastik, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Udvidede tekniske data:	Anvendelse i nødbelysning
– Kan anvendes til jævnstrøm og vekselstrøm	Ja
– Maks. driftsspænding AC (U_C )	255 V

Product 971122 was added to Notepad.

Go to Notepad

Product 971122 was added to the cart.

Go to Web-Shop

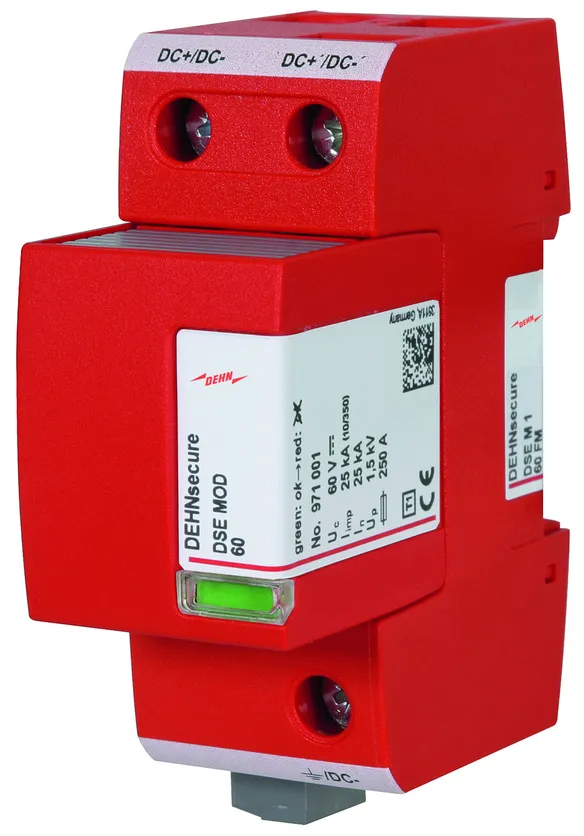

Part No. 971126 DSE M 1 60 FM

GTIN 4013364138599, Customs tariff No. (EU): 85363090, Gross weight: 304.00 g, PU: 1.00 Pakkestørrelse

Images

Additional information

CAD files

Koordineret lynstrømsafleder DEHNsecure M 1 60 FM
Enpolet, modulær, stikbar, koordineret lynstrømsafleder
til jævnstrømsanvendelser, bredde 2TE
med fjernmeldekontakt
Afleder type 1 iht. EN 61643-11
Gnistgabsteknologi, velegnet til brug i
jævnstrømsanlæg
Fejlvisning
Maks. driftsspænding 60 V DC
Beskyttelsesniveau: <= 1,5 kV
Lynimpulsstrøm (10/350): 25 kA
Kortslutningsbæreevne jævnstrøm: 25 kA
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DSE M 1 60 FM
artikelnr.: 971126
eller tilsvarende

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Max. driftsspænding DC (U_C )	60 V
Lynstødstrøm (10/350 µs) (I_imp )	25 kA
Restspænding (U_P )	≤ 1,5 kV
Max. for-sikring	250 A gG
Godkendelser	UL
FM-kontakt / kontaktform	Skiftekontakt
Udvidede tekniske data:	Til brug i sikkerhedsbelysning

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Max. driftsspænding DC (U_C )	60 V
Lynstødstrøm (10/350 µs) (I_imp )	25 kA
Specifik energi (W/R)	156,25 kJ/ohm
Mærkeafledestødstrøm (8/20 µs) (I_n )	25 kA
Restspænding (U_P )	≤ 1,5 kV
Direkte koordinerbar med DEHNguard	DG SE DC 60 FM (varenr. 972 115)
Reaktionstid (t_A )	≤ 100 ns
Kortslutningsbæreevne ved max. overstrømsbeskyttelse DC på netsiden (I_SCCR )	25 kA
Max. for-sikring	250 A gG
Max. for-sikring (DC+/DC- -> DC+'/DC-')	125 A gG
Driftstemperaturområde (parallelforbindelse) (T_UP )	-40 °C ... +80 °C
Driftstemperaturområde (serieforbindelse) (T_US )	-40 °C ... +60 °C
Funktions- / fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (DC+/DC-, DC+'/DC-', 9/DC-) (min.)	10 mm² massiv / fintrådet
Tilslutningstværsnit (DC+/DC-, 9/DC-) (max.)	50 mm² flertrådet / 35 mm² fintrådet
Tilslutningstværsnit (DC+'/DC-') (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	UL
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemmer	max. 1,5 mm² massiv / fintrådet
Udvidede tekniske data:	Til brug i sikkerhedsbelysning
– Kan anvendes til jævnstrøm og vekselstrøm	Nej

Product 971126 was added to Notepad.

Go to Notepad

Product 971126 was added to the cart.

Go to Web-Shop

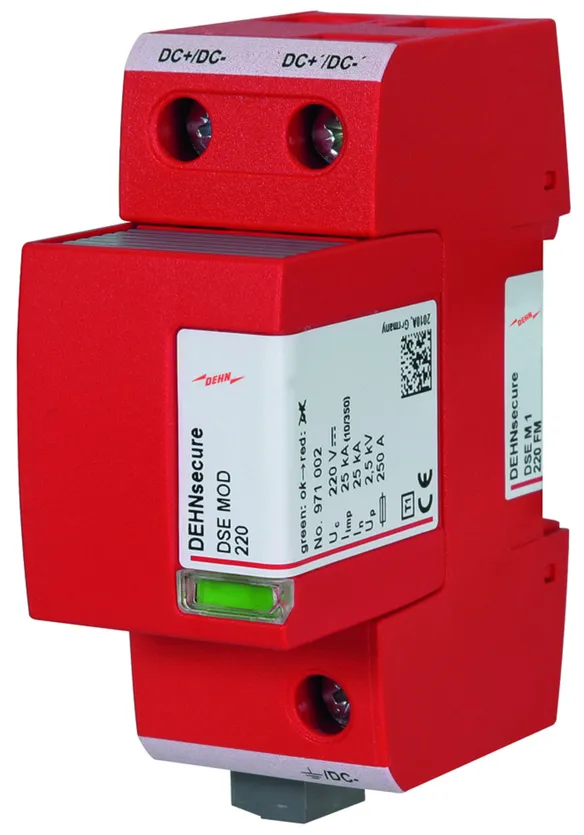

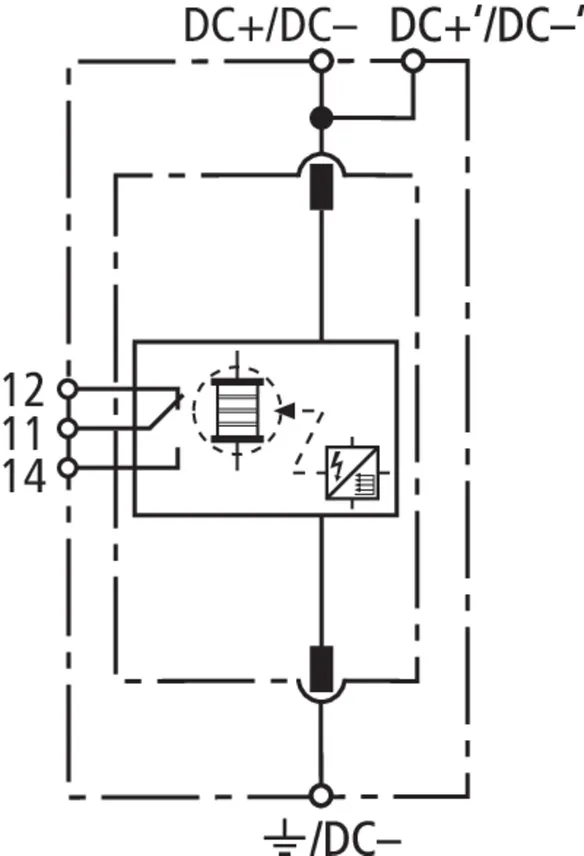

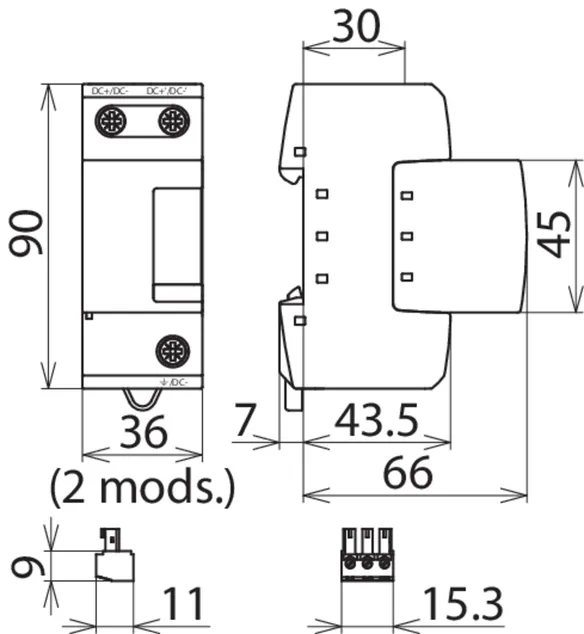

Part No. 971125 DSE M 1 220 FM

GTIN 4013364133648, Customs tariff No. (EU): 85363090, Gross weight: 241.90 g, PU: 1.00 Pakkestørrelse

Images

Additional information

CAD files

Koordineret lynstrømsafleder DEHNsecure M 1 220 FM
Enpolet, modulær, stikbar, koordineret lynstrømsafleder
til jævnstrømsanvendelser, bredde 2TE
med fjernmeldekontakt
Afleder type 1 iht. EN 61643-11
Gnistgabsteknologi, velegnet til brug i
jævnstrømsanlæg
Fejlvisning
Maks. driftsspænding 220 V DC
Beskyttelsesniveau: <= 2,5 kV
Lynimpulsstrøm (10/350): 25 kA
Kortslutningsbæreevne jævnstrøm: 25 kA
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DSE M 1 220 FM
artikelnr.: 971125
eller tilsvarende

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Max. driftsspænding DC (U_C )	220 V
Lynstødstrøm (10/350 µs) (I_imp )	25 kA
Restspænding (U_P )	≤ 2,5 kV
Max. for-sikring	250 A gG
FM-kontakt / kontaktform	Skiftekontakt
Udvidede tekniske data:	Til brug i sikkerhedsbelysning

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Max. driftsspænding DC (U_C )	220 V
Lynstødstrøm (10/350 µs) (I_imp )	25 kA
Specifik energi (W/R)	156,25 kJ/ohm
Restspænding (U_P )	≤ 2,5 kV
Koordinerbar med DEHNguard (kabel længde ≥ 1 m)	DG SE DC 500 FM (varenr. 972 135)
Reaktionstid (t_A )	≤ 100 ns
Kortslutningsbæreevne ved max. overstrømsbeskyttelse DC på netsiden (I_SCCR )	25 kA
Max. for-sikring	250 A gG
Max. for-sikring (DC+/DC- -> DC+'/DC-')	125 A gG
Driftstemperaturområde (parallelforbindelse) (T_UP )	-40 °C ... +80 °C
Driftstemperaturområde (serieforbindelse) (T_US )	-40 °C ... +60 °C
Funktions- / fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (DC+/DC-, DC+'/DC-', 9/DC-) (min.)	10 mm² massiv / fintrådet
Tilslutningstværsnit (DC+/DC-, 9/DC-) (max.)	50 mm² flertrådet / 35 mm² fintrådet
Tilslutningstværsnit (DC+'/DC-') (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemmer	max. 1,5 mm² massiv / fintrådet
Udvidede tekniske data:	Til brug i sikkerhedsbelysning
– Kan anvendes til jævnstrøm og vekselstrøm	Nej

Product 971125 was added to Notepad.

Go to Notepad

Product 971125 was added to the cart.

Go to Web-Shop

Part No. 971127 DSE M 1 242 FM

GTIN 4013364144484, Customs tariff No. (EU): 85363090, Gross weight: 269.50 g, PU: 1.00 Pakkestørrelse

Images

Additional information

CAD files

Koordineret lynstrømsafleder DEHNsecure M 1 242 FM
Enpolet, modulær, stikbar, koordineret lynstrømsafleder, bredde 2TE
til jævnstrømsanvendelser, bredde 2TE
med fjernmeldekontakt
Afleder type 1 iht. EN 61643-11
Gnistgabsteknologi, velegnet til brug i
jævnstrømsanlæg
Fejlvisning
Maks. driftsspænding 242 V jævnstrøm
Beskyttelsesniveau: <= 2,5 kV
Lynimpulsstrøm (10/350): 25 kA
Kortslutningsbæreevne jævnstrøm: 25 kA
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DSE M 1 242 FM
artikelnr.: 971127
eller tilsvarende

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Max. driftsspænding DC (U_C )	242 V
Lynstødstrøm (10/350 µs) (I_imp )	25 kA
Restspænding (U_P )	≤ 2,5 kV
Max. for-sikring	250 A gG
FM-kontakt / kontaktform	Skiftekontakt
Udvidede tekniske data:	Til brug i sikkerhedsbelysning
– Maks. driftsspænding AC (U_C )	255 V

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Max. driftsspænding DC (U_C )	242 V
Lynstødstrøm (10/350 µs) (I_imp )	25 kA
Specifik energi (W/R)	156,25 kJ/ohm
Restspænding (U_P )	≤ 2,5 kV
Koordinerbar med DEHNguard (kabel længde ≥ 1 m)	DG SE DC 500 FM (varenr. 972 135)
Reaktionstid (t_A )	≤ 100 ns
Kortslutningsbæreevne ved max. overstrømsbeskyttelse DC på netsiden (I_SCCR )	25 kA
Max. for-sikring	250 A gG
Max. for-sikring (DC+/DC- -> DC+'/DC-')	125 A gG
Driftstemperaturområde (parallelforbindelse) (T_UP )	-40 °C ... +80 °C
Driftstemperaturområde (serieforbindelse) (T_US )	-40 °C ... +60 °C
Funktions- / fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (DC+/DC-, DC+'/DC-', 9/DC-) (min.)	10 mm² massiv / fintrådet
Tilslutningstværsnit (DC+/DC-, 9/DC-) (max.)	50 mm² flertrådet / 35 mm² fintrådet
Tilslutningstværsnit (DC+'/DC-') (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemmer	max. 1,5 mm² massiv / fintrådet
Udvidede tekniske data:	Til brug i sikkerhedsbelysning
– Kan anvendes til jævnstrøm og vekselstrøm	Ja
– Maks. driftsspænding AC (U_C )	255 V

Product 971127 was added to Notepad.

Go to Notepad

Product 971127 was added to the cart.

Go to Web-Shop

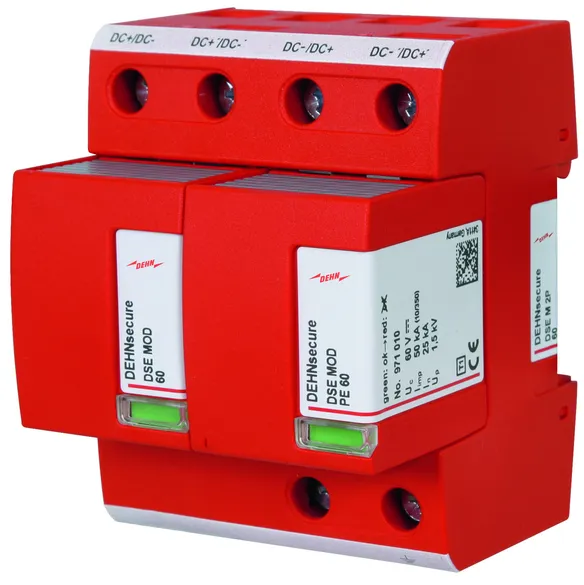

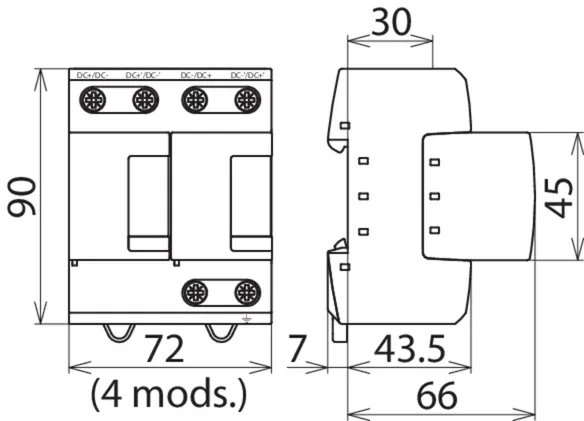

Part No. 971221 DSE M 2P 60

GTIN 4013364138612, Customs tariff No. (EU): 85363090, Gross weight: 638.00 g, PU: 1.00 Pakkestørrelse

Images

Additional information

CAD files

Koordineret lynstrømsafleder DEHNsecure M 2P 60
Topolet, modulær, stikbar, koordineret lynstrømsafleder
til jævnstrømsanvendelser, bredde 4TE
Afleder type 1 iht. EN 61643-11
Gnistgabsteknologi, velegnet til brug i
jævnstrømsanlæg
Fejlvisning
Maks. driftsspænding 60 V DC
Beskyttelsesniveau: <= 1,5 kV
Lynimpulsstrøm (10/350): 50 kA
Kortslutningsbæreevne jævnstrøm: 25 kA
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DSE M 2P 60
artikelnr.: 971221
eller tilsvarende

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Max. driftsspænding DC (U_C )	60 V
Lynstødstrøm (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (I_imp )	25 / 50 kA
Restspænding (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. for-sikring	250 A gG
Godkendelser	UL

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Max. driftsspænding DC (U_C )	60 V
Lynstødstrøm (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (I_imp )	25 / 50 kA
Specifik energi (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (W/R)	156,25 / 625,00 kJ/ohm
Direkte koordinerbar med DEHNguard	DG SE DC 60 (varenr. 972 110)
Restspænding (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (U_P )	≤ 1,5 / ≤ 1,5 kV
Reaktionstid (t_A )	≤ 100 ns
Kortslutningsbæreevne ved max. overstrømsbeskyttelse DC på netsiden (I_SCCR )	25 kA
Max. for-sikring	250 A gG
Max. for-sikring (DC+/DC- -> DC+'/DC-')	125 A gG
Driftstemperaturområde (parallelforbindelse) (T_UP )	-40 °C ... +80 °C
Driftstemperaturområde (serieforbindelse) (T_US )	-40 °C ... +60 °C
Funktions- / fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	10 mm² massiv / fintrådet
Tilslutningstværsnit (DC+/DC-, DC-/DC+, 9) (max.)	50 mm² flertrådet / 35 mm² fintrådet
Tilslutningstværsnit (DC+´/DC-´, DC-´/DC+´) (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	UL

Product 971221 was added to Notepad.

Go to Notepad

Product 971221 was added to the cart.

Go to Web-Shop

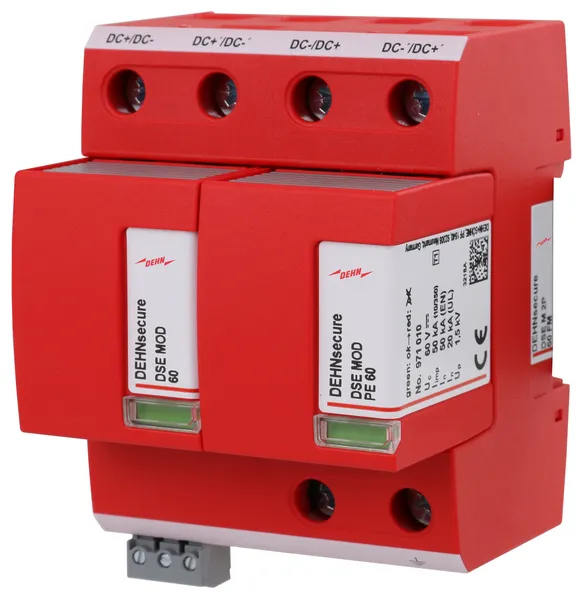

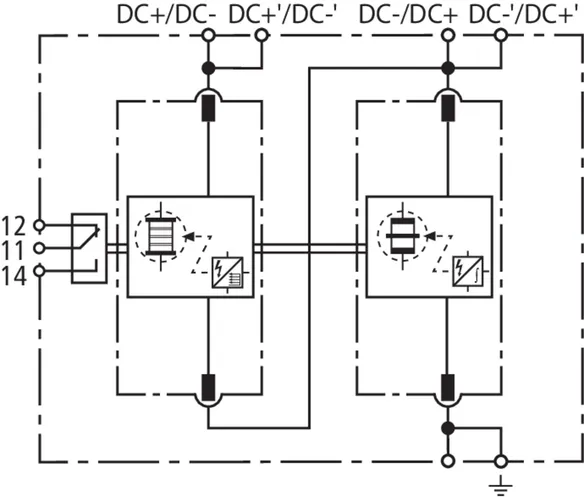

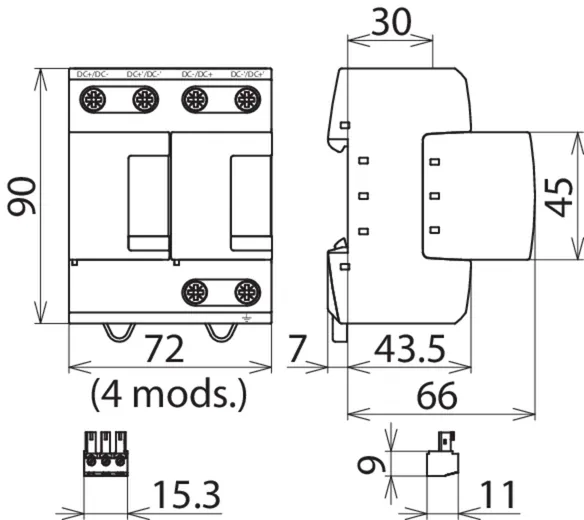

Part No. 971226 DSE M 2P 60 FM

GTIN 4013364138629, Customs tariff No. (EU): 85363090, Gross weight: 675.00 g, PU: 1.00 Pakkestørrelse

Images

Additional information

CAD files

Koordineret lynstrømsafleder DEHNsecure M 2P 60 FM
Topolet, modulær, stikbar, koordineret lynstrømsafleder
til jævnstrømsanvendelser, bredde 4TE
med fjernmeldekontakt
Afleder type 1 iht. EN 61643-11
Gnistgabsteknologi, velegnet til brug i
jævnstrømsanlæg
Fejlvisning
Maks. driftsspænding 60 V DC
Beskyttelsesniveau: <= 1,5 kV
Lynimpulsstrøm (10/350): 50 kA
Kortslutningsbæreevne jævnstrøm: 25 kA
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DSE M 2P 60 FM
artikelnr.: 971226
eller tilsvarende

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Max. driftsspænding DC (U_C )	60 V
Lynstødstrøm (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (I_imp )	25 / 50 kA
Restspænding (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. for-sikring	250 A gG
Godkendelser	UL
FM-kontakt / kontaktform	Skiftekontakt

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Max. driftsspænding DC (U_C )	60 V
Lynstødstrøm (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (I_imp )	25 / 50 kA
Specifik energi (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (W/R)	156,25 / 625,00 kJ/ohm
Direkte koordinerbar med DEHNguard	DG SE DC 60 FM (varenr. 972 115)
Restspænding (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (U_P )	≤ 1,5 / ≤ 1,5 kV
Reaktionstid (t_A )	≤ 100 ns
Kortslutningsbæreevne ved max. overstrømsbeskyttelse DC på netsiden (I_SCCR )	25 kA
Max. for-sikring	250 A gG
Max. for-sikring (DC+/DC- -> DC+'/DC-')	125 A gG
Driftstemperaturområde (parallelforbindelse) (T_UP )	-40 °C ... +80 °C
Driftstemperaturområde (serieforbindelse) (T_US )	-40 °C ... +60 °C
Funktions- / fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	10 mm² massiv / fintrådet
Tilslutningstværsnit (DC+/DC-, DC-/DC+, 9) (max.)	50 mm² flertrådet / 35 mm² fintrådet
Tilslutningstværsnit (DC+´/DC-´, DC-´/DC+´) (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	UL
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemmer	max. 1,5 mm² massiv / fintrådet

Product 971226 was added to Notepad.

Go to Notepad

Product 971226 was added to the cart.

Go to Web-Shop

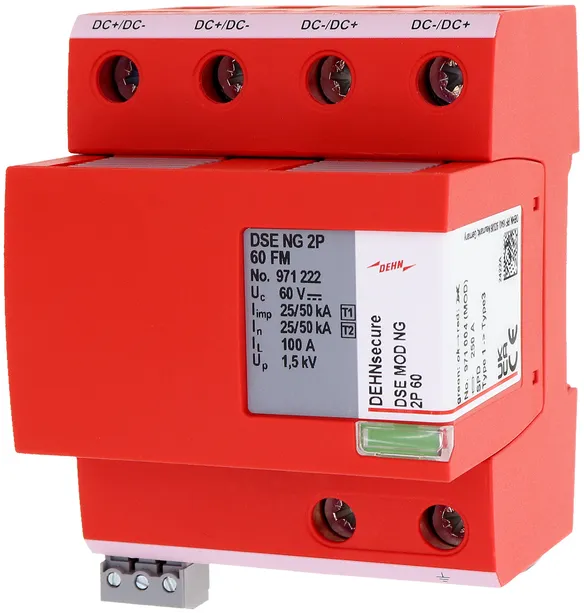

Part No. 971222 DSE NG 2P 60 FM

GTIN 4013364489523, Customs tariff No. (EU): 85363090, Gross weight: 507.00 g, PU: 1.00 Pakkestørrelse

Images

Open PDF

Additional information

Koordineret lynstrømsafleder DEHNsecure NG 2P 60 FM
Topolet, modulær, stikbar,
koordineret lynstrømsafleder
til jævnstrømsanvendelser, bredde 4TE
med fjernmeldekontakt
Afleder type 1 iht. EN 61643-11
Gnistgabsteknologi, velegnet til brug i
jævnstrømsanlæg
Fejlvisning
Maks. driftsspænding 60 V DC
Beskyttelsesniveau: <= 1,5 kV
Lynimpulsstrøm (10/350): 50 kA
Kortslutningsbæreevne jævnstrøm: 10 kA
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DSE NG 2P 60 FM
artikelnr.: 971222
eller tilsvarende

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Max. driftsspænding DC (U_C )	60 V
Lynstødstrøm (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (I_imp )	25 / 50 kA
Restspænding (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. for-sikring	250 A gG
FM-kontakt / kontaktform	Skiftekontakt

Afleder-klassifikation efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Max. driftsspænding DC (U_C )	60 V
Lynstødstrøm (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (I_imp )	25 / 50 kA
Specifik energi (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (W/R)	156,25 / 625,00 kJ/ohm
Restspænding (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (U_P )	≤ 1,5 / ≤ 1,5 kV
Reaktionstid (t_A )	≤ 100 ns
Kortslutningsbæreevne ved max. overstrømsbeskyttelse DC på netsiden (I_SCCR )	25 kA
Max. for-sikring	250 A gG
Max. for-sikring (DC+/DC- -> DC+'/DC-')	100 A gG
Driftstemperaturområde (parallelforbindelse) (T_UP )	-40 °C ... +80 °C
Driftstemperaturområde (serieforbindelse) (T_US )	-40 °C ... +60 °C
Funktions- / fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	10 mm² massiv / fintrådet
Tilslutningstværsnit (DC+/DC-, DC-/DC+, 9) (max.)	50 mm² flertrådet / 35 mm² fintrådet
Tilslutningstværsnit (DC+´/DC-´, DC-´/DC+´) (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemmer	max. 1,5 mm² massiv / fintrådet

Product 971222 was added to Notepad.

Go to Notepad

Product 971222 was added to the cart.

Go to Web-Shop

DEHNsecure modular

DEHNsecure M 1 ...

Part No. 971121 DSE M 1 60

You are not authorized to download 961110.stp

You are not authorized to download 961110.igs

You are not authorized to download 961110.jt

You are not authorized to download 961110.dwg

You are not authorized to download 971120m_E.dxf

You are not authorized to download DEHN.971121.wspak

You are not authorized to download DEHN.971121.edz

Wave breaker function

Product 971121 was added to Notepad.

Product 971121 was added to the cart.

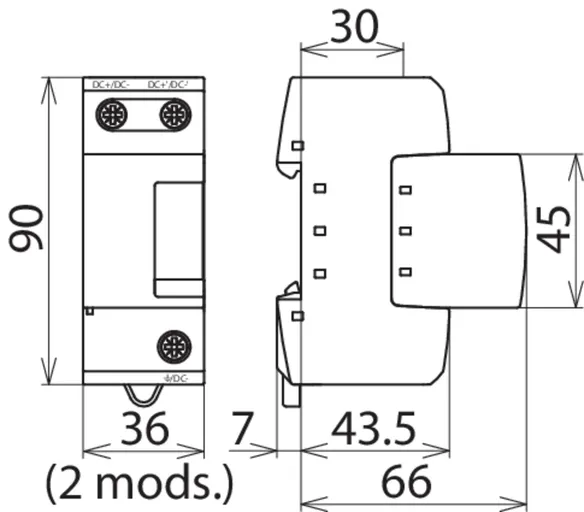

Part No. 971120 DSE M 1 220

You are not authorized to download 961110.stp

You are not authorized to download 961110.igs

You are not authorized to download 961110.jt

You are not authorized to download 961110.dwg

You are not authorized to download 971120m_E.dxf

You are not authorized to download DEHN.971120.wspak

You are not authorized to download DEHN.971120.edz

Wave breaker function

Product 971120 was added to Notepad.

Product 971120 was added to the cart.

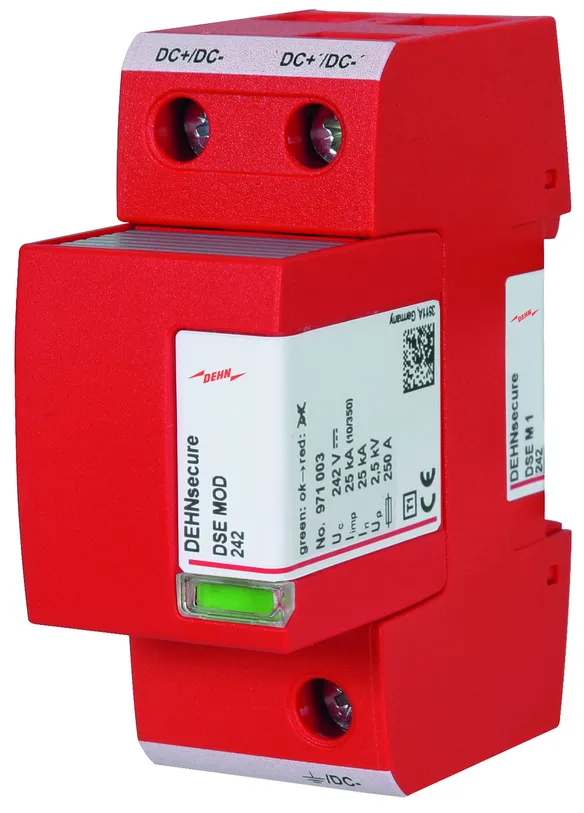

Part No. 971122 DSE M 1 242

You are not authorized to download 961110.stp

You are not authorized to download 961110.igs

You are not authorized to download 961110.jt

You are not authorized to download 961110.dwg

You are not authorized to download 971120m_E.dxf

You are not authorized to download DEHN.971122.wspak

You are not authorized to download DEHN.971122.edz

Wave breaker function

Product 971122 was added to Notepad.

Product 971122 was added to the cart.

DEHNsecure M 1 ... FM

Part No. 971126 DSE M 1 60 FM

You are not authorized to download 961115.stp

You are not authorized to download 961115.igs

You are not authorized to download 961115.jt

You are not authorized to download 961115.dwg

You are not authorized to download 971125m_E.dxf

You are not authorized to download DEHN.971126.wspak

You are not authorized to download DEHN.971126.edz

Wave breaker function

Product 971126 was added to Notepad.

Product 971126 was added to the cart.

Part No. 971125 DSE M 1 220 FM

You are not authorized to download 961115.stp

You are not authorized to download 961115.igs

You are not authorized to download 961115.jt

You are not authorized to download 961115.dwg

You are not authorized to download 971125m_E.dxf

You are not authorized to download DEHN.971125.wspak

You are not authorized to download DEHN.971125.edz

Wave breaker function

Product 971125 was added to Notepad.

Product 971125 was added to the cart.

Part No. 971127 DSE M 1 242 FM

You are not authorized to download 961115.stp

You are not authorized to download 961115.igs

You are not authorized to download 961115.jt

You are not authorized to download 961115.dwg

You are not authorized to download 971125m_E.dxf

You are not authorized to download DEHN.971127.wspak

You are not authorized to download DEHN.971127.edz

Wave breaker function

Product 971127 was added to Notepad.

Product 971127 was added to the cart.

DEHNsecure M 2P ... (FM)

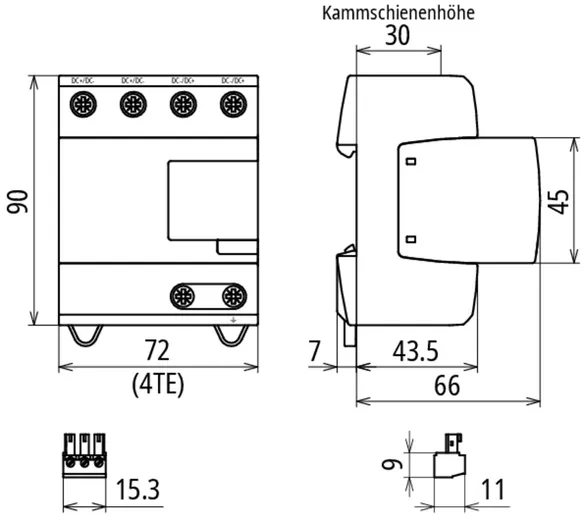

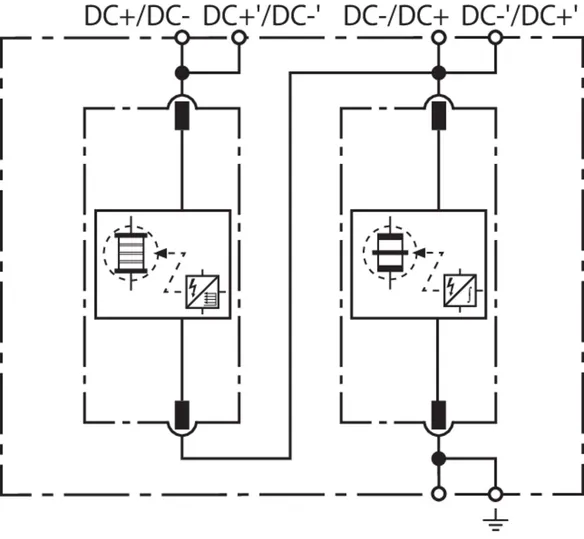

Part No. 971221 DSE M 2P 60

You are not authorized to download 951200.stp

You are not authorized to download 951200.igs

You are not authorized to download 951200.jt

You are not authorized to download 951200.dwg

You are not authorized to download 971221m_E.dxf

You are not authorized to download DEHN.971221.wspak

You are not authorized to download DEHN.971221.edz

Wave breaker function

Product 971221 was added to Notepad.
