Part No. 961140 DBM 1 440

GTIN 4013364116269, Customs tariff No. (EU): 85363090, Gross weight: 592.00 g, PU: 1.00 Pakkestørrelse

Predecessor

Images

Additional information

CAD files

Koordineret lynstrømsafleder DEHNbloc Maxi 1 440
Enpolet, koordineret lynstrømsafleder, bredde 2TE
Afleder type 1 iht. EN 61643-11
RADAX-flow-gnistgabteknologi
til følgestrømsbegrænsning
Fejlvisning
Maks. driftsspænding 440 V AC
Beskyttelsesniveau: <= 2,5 kV
Lynimpulsstrøm (10/350): 35 kA
Følgestrømsslukkeevne op til 100 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DBM 1 440
artikelnr.: 961140
eller tilsvarende

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Max. driftsspænding AC (U_C )	440 V
Lynstødstrøm (10/350 µs) (I_imp )	35 kA
Restspænding (U_P )	≤ 2,5 kV
Max. for-sikring (L) op til I_K= 50 kA_eff(t_a≤ 0,2 s)	500 A gG
Max. for-sikring (L) op til I_K= 50 kA_eff(t_a≤ 5 s)	250 A gG
Godkendelser	UL, CSA

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Mærkespænding AC (U_N )	400 V
Max. driftsspænding AC (U_C )	440 V
Lynstødstrøm (10/350 µs) (I_imp )	35 kA
Specifik energi (W/R)	306,25 kJ/ohm
Mærkeafledestødstrøm (8/20 µs) (I_n )	35 kA
Restspænding (U_P )	≤ 2,5 kV
Følgestrømsslukkeevne AC (I_fi )	50 kA_eff
Følgestrømsbegrænsning / selektivitet	Selektiv med 35 A gG sikring op til 50 kA_eff(prosp.)
Reaktionstid (t_A )	≤ 100 ns
Max. for-sikring (L) op til I_K= 50 kA_eff(t_a≤ 0,2 s)	500 A gG
Max. for-sikring (L) op til I_K= 50 kA_eff(t_a≤ 5 s)	250 A gG
Max. for-sikring (L-L')	125 A gG
Midlertidig overspænding (TOV) (U_T) – karakteristik	760 V / 120 min. – modstandsdygtig
Driftstemperaturområde (parallelfobindelse) (T_UP )	-40 °C ... +80 °C
Driftstemperaturområde (serieforbindelse) (T_US )	-40 °C ... +60 °C
Funktions- / fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (L, L', N/PEN) (min.)	10 mm²massiv / fintrådet
Tilslutningstværsnit (L, N/PEN) (max.)	50 mm²flertrådet / 35 mm²fintrådet
Tilslutningstværsnit (L') (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	UL, CSA
Udvidede tekniske data:	Brug i hovedtavler med prospektive kortslutningsstrømme på mere end 50 kA_eff (prøvet af det tyske VDE)
– Max. prospektiv kortslutningsstrøm	100 kA_eff (220 kA_peak)
– Begrænsning / slukning af netfølgestrømme	up to 100 kA_eff (220 kA_peak)
– Max. for-sikring (L) op til I_K = 100 kA_eff (t_a ≤ 0,2 s)	500 A gG
– Max. for-sikring (L) op til I_K = 100 kA_eff (t_a ≤ 5 s)	250 A gG

Product 961140 was added to Notepad.

Go to Notepad

Product 961140 was added to the cart.

Go to Web-Shop

Part No. 961145 DBM 1 440 FM

GTIN 4013364116276, Customs tariff No. (EU): 85363090, Gross weight: 601.60 g, PU: 1.00 Pakkestørrelse

Predecessor

Images

Additional information

CAD files

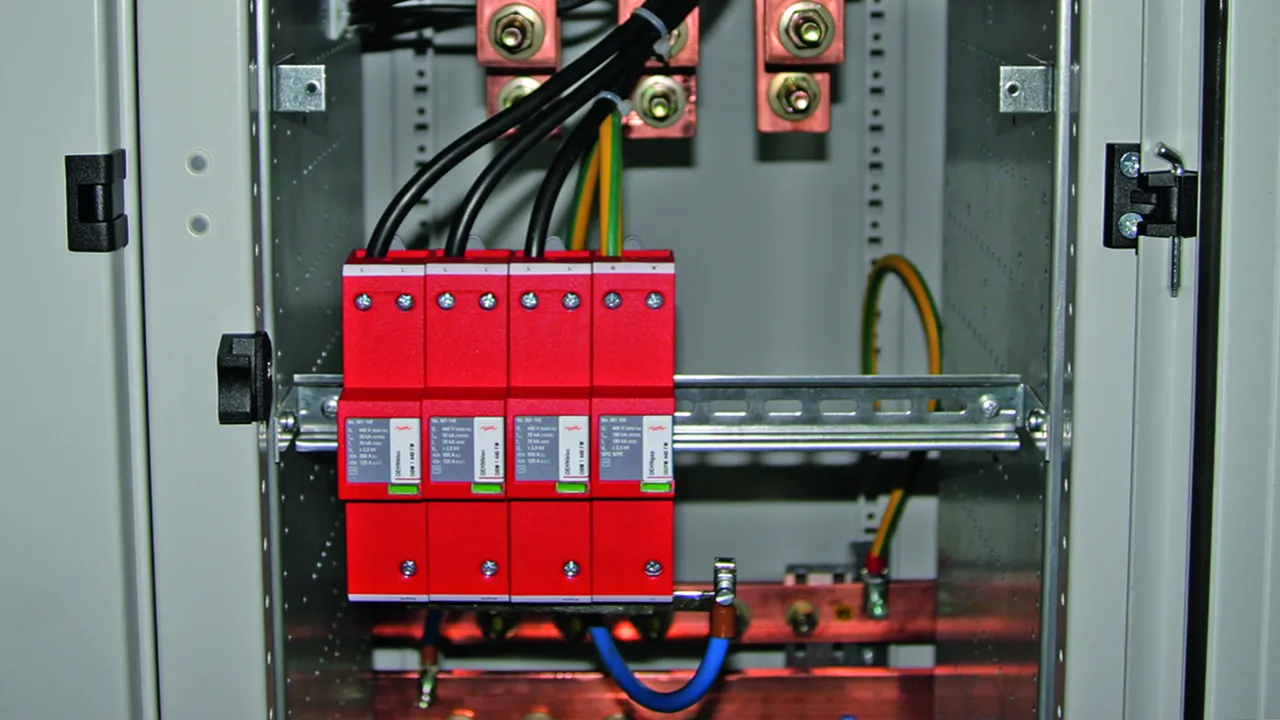

Koordineret lynstrømsafleder DEHNbloc Maxi 1 440 FM
Enpolet, koordineret lynstrømsafleder, bredde 2TE
Afleder type 1 iht. EN 61643-11
med fjernmeldekontakt
RADAX-flow-gnistgabteknologi
til følgestrømsbegrænsning
Fejlvisning
Maks. driftsspænding 440 V AC
Beskyttelsesniveau: <= 2,5 kV
Lynimpulsstrøm (10/350): 35 kA
Følgestrømsslukkeevne op til 100 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DBM 1 440 FM
artikelnr.: 961145
eller tilsvarende

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Max. driftsspænding AC (U_C )	440 V
Lynstødstrøm (10/350 µs) (I_imp )	35 kA
Restspænding (U_P )	≤ 2,5 kV
Max. for-sikring (L) op til I_K= 50 kA_eff(t_a≤ 0,2 s)	500 A gG
Max. for-sikring (L) op til I_K= 50 kA_eff(t_a≤ 5 s)	250 A gG
Godkendelser	UL, CSA
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Mærkespænding AC (U_N )	400 V
Max. driftsspænding AC (U_C )	440 V
Lynstødstrøm (10/350 µs) (I_imp )	35 kA
Specifik energi (W/R)	306,25 kJ/ohm
Mærkeafledestødstrøm (8/20 µs) (I_n )	35 kA
Restspænding (U_P )	≤ 2,5 kV
Følgestrømsslukkeevne AC (I_fi )	50 kA_eff
Følgestrømsbegrænsning / selektivitet	Selektiv med 35 A gG sikring op til 50 kA_eff(prosp.)
Reaktionstid (t_A )	≤ 100 ns
Max. for-sikring (L) op til I_K= 50 kA_eff(t_a≤ 0,2 s)	500 A gG
Max. for-sikring (L) op til I_K= 50 kA_eff(t_a≤ 5 s)	250 A gG
Max. for-sikring (L-L')	125 A gG
Midlertidig overspænding (TOV) (U_T) – karakteristik	760 V / 120 min. – modstandsdygtig
Driftstemperaturområde (parallelfobindelse) (T_UP )	-40 °C ... +80 °C
Driftstemperaturområde (serieforbindelse) (T_US )	-40 °C ... +60 °C
Funktions- / fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (L, L', N/PEN) (min.)	10 mm²massiv / fintrådet
Tilslutningstværsnit (L, N/PEN) (max.)	50 mm²flertrådet / 35 mm²fintrådet
Tilslutningstværsnit (L') (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	UL, CSA
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet
Udvidede tekniske data:	Til brug i hovedtavler med potentiel kortslutningsstrøm på mere end 50 kA_eff (Testet af det tyske VDE)
– Max. prospektiv kortslutningsstrøm	100 kA_eff (220 kA_peak)
– Begrænsning / slukning af netfølgestrømme	op til 100 kA_eff (220 kA_peak)
– Max. for-sikring (L) op til I_K = 100 kA_eff (t_a ≤ 0,2 s)	500 A gG
– Max. for-sikring (L) op til I_K = 100 kA_eff (t_a ≤ 5 s)	250 A gG

Product 961145 was added to Notepad.

Go to Notepad

Product 961145 was added to the cart.

Go to Web-Shop

Part No. 961175 DBM 1 760 FM

GTIN 4013364116283, Customs tariff No. (EU): 85363090, Gross weight: 589.80 g, PU: 1.00 Pakkestørrelse

Images

Additional information

CAD files

Koordineret lynstrømsafleder DEHNbloc Maxi 1 760 FM
Enpolet, koordineret lynstrømsafleder, bredde 2TE
Afleder type 1 iht. EN 61643-11
med fjernmeldekontakt
RADAX-flow-gnistgabteknologi til
følgestrømsbegrænsning
Fejlvisning
Maks. driftsspænding 760 V AC
Beskyttelsesniveau: <= 4 kV
Lynimpulsstrøm (10/350): 25 kA
Følgestrømsslukkeevne op til 25 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DBM 1 760 FM
artikelnr.: 961175
eller tilsvarende

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Max. driftsspænding AC (U_C )	760 V
Lynstødstrøm (10/350 µs) (I_imp )	25 kA
Restspænding (U_P )	≤ 4 kV
Max. for-sikring (L) op til I_K= 25 kA_eff(t_a≤ 5 s)	250 A gG
Godkendelser	UL, CSA
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Mærkespænding AC (U_N )	690 V
Max. driftsspænding AC (U_C )	760 V
Lynstødstrøm (10/350 µs) (I_imp )	25 kA
Specifik energi (W/R)	156,25 kJ/ohm
Mærkeafledestødstrøm (8/20 µs) (I_n )	25 kA
Restspænding (U_P )	≤ 4 kV
Følgestrømsslukkeevne AC (I_fi )	25 kA_eff
Følgestrømsbegrænsning / selektivitet	Selektiv med 32 A gG sikring op til 50 kA_eff(prosp.)
Reaktionstid (t_A )	≤ 100 ns
Max. for-sikring (L) op til I_K= 25 kA_eff(t_a≤ 5 s)	250 A gG
Max. for-sikring (L) ved I_K> 25 kA_eff	100 A gG
Max. for-sikring (L-L')	125 A gG
Midlertidig overspænding (TOV) (U_T) – karakteristik	1320 V / 120 min. – modstandsdygtig
Driftstemperaturområde (parallelfobindelse) (T_UP )	-40 °C ... +80 °C
Driftstemperaturområde (serieforbindelse) (T_US )	-40 °C ... +60 °C
Funktions- / fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (L, L', 9) (min.)	10 mm²massiv / fintrådet
Tilslutningstværsnit (L, 9) (max.)	50 mm²flertrådet / 35 mm²fintrådet
Tilslutningstværsnit (L') (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	UL, CSA
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet
