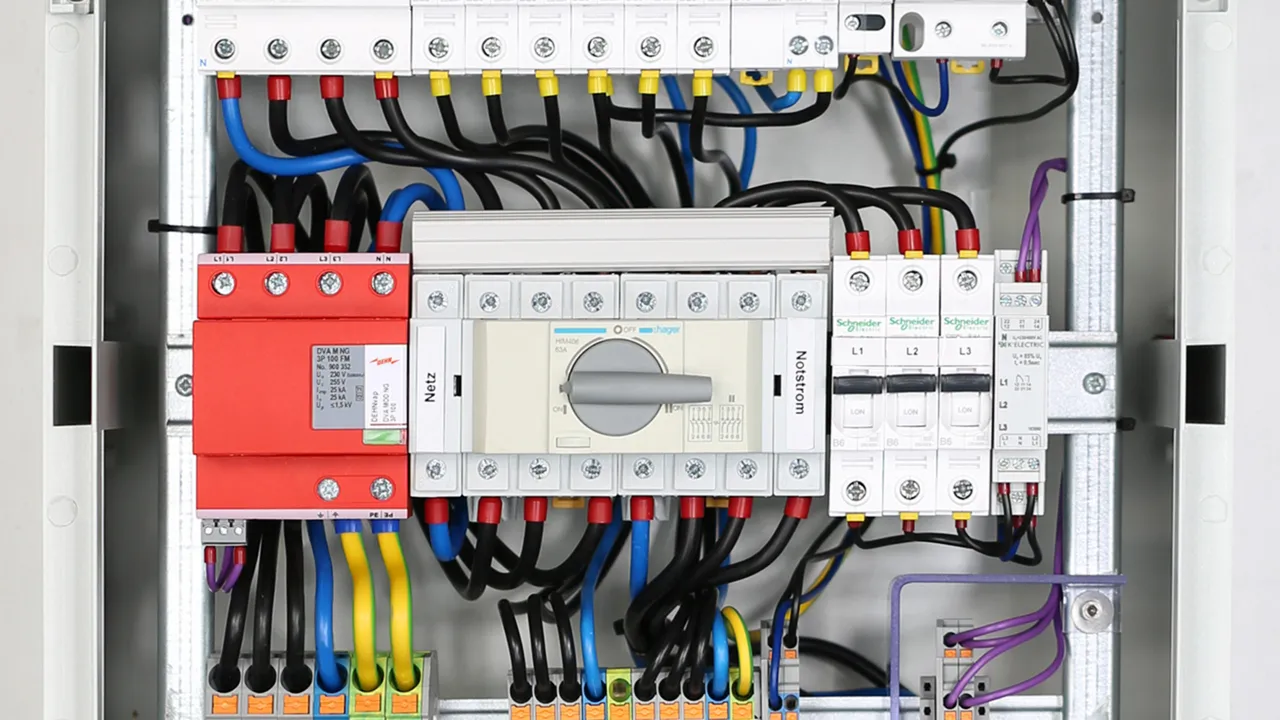

Part No. 900352 DVA M NG 3P 100 FM

GTIN 4013364455931, Customs tariff No. (EU): 85363090, Gross weight: 598.33 g, PU: 1.00 Pakkestørrelse

Images

Additional information

CAD files

fabrikat: DEHN
Type: DVA M NG 3P 100 FM
artikelnr.: 900352
eller tilsvarende

Technical data

SPD i overenstemmelse med EN 61643-11 / IEC 61643-11	type 1 + type 2 / klasse I + klasse II
Max. driftsspænding AC [L-N]/[N-PE] (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350) [L1+L2+L3+N-PE] (I_total )	100 kA
Lynstødstrøm (10/350) [L-N]/[N-PE] (I_imp )	25 / 100 kA
Mærkeafledestødstrøm (8/20 µs) [L-N]/[N-PE] (I_n )	25 / 100 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Tilladelser	KEMA
Fjernmeldekontakt / kontakttype	Skiftekontakt

SPD i overenstemmelse med EN 61643-11 / IEC 61643-11	type 1 + type 2 / klasse I + klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	type 1 + type 2 + type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz) V
Max. driftsspænding AC [L-N]/[N-PE] (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350) [L1+L2+L3+N-PE] (I_total )	100 kA
Specifik energi [L1+L2+L3+N-PE] (W/R)	2,50 MJ/ohm
Lynstødstrøm (10/350) [L-N]/[N-PE] (I_imp )	25 / 100 kA
Specifik energi [L-N]/[N-PE] (W/R)	156,25 kJ/ohm / 2,50 MJ/ohm
Mærkeafledestødstrøm (8/20 µs) [L-N]/[N-PE] (I_n )	25 / 100 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Følgestrømsslukkeevne [L-N]/[N-PE] (I_fi )	25 kAeff / 100 Aeff
Følgestrømsbegrænsning / selektivitet	Ingen udløsning af en 35 A gG-sikring op til 25 kA_eff(prosp.)
Reaktionstid (t_A )	≤ 100 ns
Max. for-sikring (L) op til IK = 25 kAeff	250 A gG
Midlertidig overspænding [L-N] (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Midlertidig overspænding [N-PE] (U_T) – karakteristik	1200 V / 200 ms – modstandsdygtig
Yderligere spændingstest ved: 485 V AC / 50 Hz i 24 t	Modstandsdygtig
Gennemgangsenergi ved en S20K275 (Iimp = 2,5 ... 25 kA)	< 1 J
Driftstemperaturområde [parallel] / [serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Tilslutningstværsnit (L1, L2, L3, N, PE, 9) (min.)	10 mm² massiv / fintrådet
Tilslutningstværsnit (L1, L2, L3, N, PE, 9) (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Indbygningssted	Indendørs
Beskyttelsestype	IP 20
Indbygningsmål	4 TE, DIN 43880
Tilladelser	KEMA
Fjernmeldekontakt / kontakttype	Skiftekontakt
Koblingsevne AC	250 V / 0,5 A
Koblingsevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemmer	max. 1,5 mm² massiv / fintrådet
udvidede tekniske data:	---------------------------------
– Restspænding [L-PE] (U_P )	1,8 kV

Product 900352 was added to Notepad.

Go to Notepad

Product 900352 was added to the cart.

Go to Web-Shop

Part No. 900351 DVA M NG 1P 50 FM

GTIN 4013364455948, Customs tariff No. (EU): 85363090, Gross weight: 320.37 g, PU: 1.00 Pakkestørrelse

Images

Additional information

CAD files

fabrikat: DEHN
Type: DVA M NG 1P 50 FM
artikelnr.: 900351
eller tilsvarende

Certificates

Technical data

SPD i overenstemmelse med EN 61643-11 / IEC 61643-11	type 1 + type 2 / klasse I + klasse II
Max. driftsspænding AC [L-N]/[N-PE] (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350) [L+N-PE] (I_total )	50 kA
Lynstødstrøm (10/350) [L-N]/[N-PE] (I_imp )	25 / 50 kA
Mærkeafledestødstrøm (8/20 µs) [L-N]/[N-PE] (I_n )	25 / 50 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Tilladelser	KEMA
Fjernmeldekontakt / kontakttype	Skiftekontakt

SPD i overenstemmelse med EN 61643-11 / IEC 61643-11	type 1 + type 2 / klasse I + klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	type 1 + type 2 + type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz) V
Max. driftsspænding AC [L-N]/[N-PE] (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350) [L+N-PE] (I_total )	50 kA
Specifik energi [L+N-PE] (W/R)	625,00 kJ/Ohm
Lynstødstrøm (10/350) [L-N]/[N-PE] (I_imp )	25 / 50 kA
Specifik energi [L-N]/[N-PE] (W/R)	156,25 / 625,00 kJ/Ohm
Mærkeafledestødstrøm (8/20 µs) [L-N]/[N-PE] (I_n )	25 / 50 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Følgestrømsslukkeevne [L-N]/[N-PE] (I_fi )	25 kA_eff/ 100 A_eff
Følgestrømsbegrænsning / selektivitet	Ingen udløsning af en 35 A gG-sikring op til 25 kA_eff(prosp.)
Reaktionstid (t_A )	≤ 100 ns
Max. for-sikring (L) op til IK = 25 kAeff	250 A gG
Midlertidig overspænding [L-N] (U_T) – karakteristik	440 V / 120 min. – modstandsdygtighed
Midlertidig overspænding [N-PE] (U_T) – karakteristik	1200 V / 200 ms – modstandsdygtighed
Gennemgangsenergi ved en S20K275 (Iimp = 2,5 ... 25 kA)	< 1 J
Driftstemperaturområde [parallel] / [serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Funktions-/fejlvisning	grøn / rød
Antal porte	1
Tilslutningstværsnit (L, N, PE, 9) (min.)	10 mm² massiv / fintrådet
Anschlussquerschnitt (L, N, PE, 9) (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Thermoplast, rød, UL 94 V-0
Indbygningssted	Indendørs
Beskyttelsestype	IP 20
Indbygningsmål	2 TE, DIN 43880
Tilladelser	KEMA
Fjernmeldekontakt / kontakttype	Skiftekontakt
Koblingsevne AC	250 V / 0,5 A
Koblingsevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemmer	max. 1,5 mm²en- / fintrådet
udvidede tekniske data:	---------------------------------
– Restspænding [L-PE] (U_P )	1,8 kV

Product 900351 was added to Notepad.

Go to Notepad

Product 900351 was added to the cart.

Go to Web-Shop

Part No. 900360 DVA CSP 3P 100 FM

GTIN 4013364111332, Customs tariff No. (EU): 85363090, Gross weight: 1.34 kg, PU: 1.00 Pakkestørrelse

Images

Additional information

CAD files

fabrikat: DEHN
Type: DVA CSP 3P 100 FM
artikelnr.: 900360
eller tilsvarende

Certificates

Technical data

SPD i overenstemmelse med EN 61643-11 / IEC 61643-11	type 1 + type 2 / klasse I + klasse II
Max. driftsspænding AC [L-N]/[N-PE] (U_C )	264 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_{C (N-PE)} )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350) [L1+L2+L3+N-PE] (I_total )	100 kA
Lynstødstrøm (10/350) [L-N]/[N-PE] (I_imp )	25 / 100 kA
Mærkeafledestødstrøm (8/20) (I_n )	25 / 100 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 kV / ≤ 1,5 kV
Tilladelser	KEMA
Fjernmeldekontakt / kontakttype	Skiftekontakt

SPD i overenstemmelse med EN 61643-11 / IEC 61643-11	type 1 + type 2 / klasse I + klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	type 1 + type 2 + type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC [L-N]/[N-PE] (U_C )	264 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_{C (N-PE)} )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350) [L1+L2+L3+N-PE] (I_total )	100 kA
Specifik energi [L1+L2+L3+N-PE] (W/R)	2,50 MJ/ohm
Lynstødstrøm (10/350) [L-N]/[N-PE] (I_imp )	25 / 100 kA
Specifik energi [L-N]/[N-PE] (W/R)	156,25 kJ/ohm / 2,50 MJ/ohm
Mærkeafledestødstrøm (8/20) (I_n )	25 / 100 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 kV / ≤ 1,5 kV
Følgestrømsslukkeevne [L-N]/[N-PE] (I_fi )	25 kAeff / 100 Aeff
Følgestrømsbegrænsning / selektivitet	Selektiv til 20 A gG sikring op til 25 kA_eff (prosp.)
Reaktionstid (t_A )	≤ 100 ns
Max. for-sikring (L) op til IK = 25 kAeff	315 A gG
Maksimal for-sikring (L) op til IK > 25 kAeff	200 A gG
Max. for-sikring (L-L')	125 A gG
Midlertidig overspænding [L-N] (U_T) – karakteristik	440 V / 120 min. - modstandsdygtig
Midlertidig overspænding [N-PE] (U_T) – karakteristik	1200 V / 200 ms - modstandsdygtig
Yderligere spændingstest ved: 485 V AC / 50 Hz i 24 t	Modstandsdygtig
Driftstemperaturområde [parallel] / [serie] (T_U )	-40°C...+80°C / -40°C...+60°C
Funktions-/fejlvisning	grøn / rød
Antal porte	1
Tilslutningstværsnit (L1, L1', L2, L2', L3, L3', N, N', PE, 9) (min.)	10 mm² massiv-/fintrådet
Tilslutningstværsnit (L1, L2, L3, N, PE) (max.)	50 mm²flertrådet/35 mm²fintrådet
Tilslutningstværsnit (L1', L2', L3', N', 9) (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Indbygningssted	Indendørs
Beskyttelsestype	IP 20
Indbygningsmål	8 TE, DIN 43880
Tilladelser	KEMA
Fjernmeldekontakt / kontakttype	Skiftekontakt
Koblingsevne AC	250 V / 0,5 A
Koblingsevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemmer	max. 1,5 mm² massiv / fintrådet

Product 900360 was added to Notepad.

Go to Notepad

Product 900360 was added to the cart.

Go to Web-Shop

Part No. 900367 DVA CSP 3P 100 S FM

GTIN 4013364322288, Customs tariff No. (EU): 85363090, Gross weight: 529.00 g, PU: 1.00 Pakkestørrelse

Images

Additional information

CAD files

Kombiafleder DEHNvap CSP 3P 100 S FMTT 255 FM
Firepolet kombiafleder til 230/400 V- TT- og TN (C) -S-systemer,
bredde 4 TE, med fjernmeldekontakt
Afleder type 1 + type 2 iht. EN 61643-11
Anvendelsesoptimeret brug i kompakte elinstallationer
Gnistgabsbaseret teknologi med følgestrømsbegrænsning
Fejlvisning
Maks. driftsspænding 255 V AC
Restspænding: <= 1,5 kV
Lynstødstrøm (10/350): 25 kA
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien, samt direkte til terminal

fabrikat: DEHN
Type: DVA CSP 3P 100 S FM
artikelnr.: 900367
eller tilsvarende

Certificates

Technical data

SPD i overenstemmelse med EN 61643-11 / IEC 61643-11	type 1 + type 2 / klasse I + klasse II
Max. driftsspænding AC [L-N]/[N-PE] (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350) [L-N]/[N-PE] (I_imp )	25 / 100 kA
Mærkeafledestødstrøm (8/20) (I_n )	25 / 100 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 kV / ≤ 1,5 kV
Tilladelser	KEMA
Fjernmeldekontakt / kontakttype	Skiftekontakt

SPD i overenstemmelse med EN 61643-11 / IEC 61643-11	type 1 + type 2 / klasse I + klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	type 1 + type 2 + type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC [L-N]/[N-PE] (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350) [L-N]/[N-PE] (I_imp )	25 / 100 kA
Specifik energi [L-N]/[N-PE] (W/R)	156,25 kJ/ohm / 2,50 MJ/ohm
Mærkeafledestødstrøm (8/20) (I_n )	25 / 100 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 kV / ≤ 1,5 kV
Følgestrømsslukkeevne [L-N]/[N-PE] (I_fi )	25 kAeff / 100 Aeff
Følgestrømsbegrænsning / selektivitet	Selektiv med 32 A gG sikring op til 50 kAeff (prosp.)
Reaktionstid (t_A )	≤ 100 ns
Max. for-sikring (L) op til IK = 25 kAeff	250 A gG
Midlertidig overspænding [L-N] (U_T) – karakteristik	440 V / 120 min. - modstandsdygtig
Midlertidig overspænding [N-PE] (U_T) – karakteristik	1200 V / 200 ms - modstandsdygtig
Yderligere spændingstest ved: 485 V AC / 50 Hz i 24 t	Modstand
Gennemgangsenergi ved en S20K275 (Iimp = 2,5 ... 25 kA)	< 1 J
Karakteristik ved U = 320 V og I_SCCR = 13,5 kA med sikring 63 A gG	Modstandsdygtig
Driftstemperaturområde [parallel] / [serie] (T_U )	-40°C...+80°C
Funktions-/fejlvisning	grøn / rød
Antal porte	1
Tilslutningstværsnit (L1, L2, L3, N, PE, 9) (min.)	1,5 mm² massiv / fintrådet
Tilslutningstværsnit (L1, L2, L3, N, PE, 9) (max.)	35 mm² flertrådet / 25 mm2 fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Indbygningssted	Indendørs
Beskyttelsestype	IP 20
Indbygningsmål	4 TE, DIN 43880
Tilladelser	KEMA
Fjernmeldekontakt / kontakttype	Skiftekontakt
Koblingsevne AC	250 V / 0,5 A
Koblingsevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemmer	max. 1,5 mm² massiv / fintrådet
udvidede tekniske data:	---------------------------------
– Restspænding [L-PE] (U_P )	≤ 2,0 kV

Product 900367 was added to Notepad.

Go to Notepad

Product 900367 was added to the cart.

Go to Web-Shop

Part No. 900366 DVA CSP 1P 50 S FM

GTIN 4013364374669, Customs tariff No. (EU): 85363090, Gross weight: 265.52 g, PU: 1.00 Pakkestørrelse

Images

Additional information

CAD files

Kombiafleder DEHNvap CSP 1P 50 S FM
Topolet kombiafleder til 230/400 V- TT-systemer
Afleder type 1 + type 2 iht. EN 61643-11
Bredde 2 TE, med fjernmeldekontakt
Anvendelsesoptimeret brug i kompakte elinstallationer
Gnistgabsbaseret teknologi med følgestrømsbegrænsning
Fejlvisning
Maks. driftsspænding 255 V AC
Restspænding: <= 1,5 kV
Lynstødstrøm (10/350): 25 kA
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien, samt direkte til terminal

fabrikat: DEHN
Type: DVA CSP 1P 50 S FM
artikelnr.: 900366
eller tilsvarende

Certificates

Technical data

SPD i overenstemmelse med EN 61643-11 / IEC 61643-11	type 1 + type 2 / klasse I + klasse II
Max. driftsspænding AC [L-N]/[N-PE] (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350) [L-N]/[N-PE] (I_imp )	25 / 50 kA
Mærkeafledestødstrøm (8/20) (I_n )	25 / 50 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 kV / ≤ 1,5 kV
Tilladelser	KEMA
Fjernmeldekontakt / kontakttype	Skiftekontakt

SPD i overenstemmelse med EN 61643-11 / IEC 61643-11	type 1 + type 2 / klasse I + klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	type 1 + type 2 + type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC [L-N]/[N-PE] (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350) [L-N]/[N-PE] (I_imp )	25 / 50 kA
Specifik energi [L-N]/[N-PE] (W/R)	156,25 kJ/Ohm / 625,00 kJ/Ohm
Mærkeafledestødstrøm (8/20) (I_n )	25 / 50 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 kV / ≤ 1,5 kV
Følgestrømsslukkeevne [L-N]/[N-PE] (I_fi )	25 kAeff / 100 Aeff
Følgestrømsbegrænsning / selektivitet	Selektiv med 32 A gG sikring op til 50 kAeff (prosp.)
Reaktionstid (t_A )	≤ 100 ns
Max. for-sikring (L) op til IK = 25 kAeff	250 A gG
Midlertidig overspænding [L-N] (U_T) – karakteristik	440 V / 120 min. - modstandsdygtig
Midlertidig overspænding [N-PE] (U_T) – karakteristik	1200 V / 200 ms - modstandsdygtig
Yderligere spændingstest ved: 485 V AC / 50 Hz i 24 t	Modstandsdygtig
Gennemgangsenergi ved en S20K275 (Iimp = 2,5 ... 25 kA)	< 1 J
Karakteristik ved U = 320 V og I_SCCR = 13,5 kA med sikring 63 A gG	Modstandsdygtig
Driftstemperaturområde [parallel] / [serie] (T_U )	-40°C...+80°C
Funktions-/fejlvisning	grøn / rød
Antal porte	1
Tilslutningstværsnit (L, N, PE, 9) (min.)	1,5 mm² massiv / fintrådet
Anschlussquerschnitt (L, N, PE, 9) (max.)	35 mm² flertrådet / 25 mm2 fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Indbygningssted	Indendørs
Beskyttelsestype	IP 20
Indbygningsmål	2 TE, DIN 43880
Tilladelser	KEMA
Fjernmeldekontakt / kontakttype	Skiftekontakt
Koblingsevne AC	250 V / 0,5 A
Koblingsevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemmer	max. 1,5 mm² massiv / fintrådet

Product 900366 was added to Notepad.

Go to Notepad

Product 900366 was added to the cart.

Go to Web-Shop

Results for products (0)

Results for content (0)

DEHNvap

DVA M NG 3P 100 FM

Part No. 900352 DVA M NG 3P 100 FM

Product 900352 was added to Notepad.

Product 900352 was added to the cart.

DVA M NG 1P 50 FM

Part No. 900351 DVA M NG 1P 50 FM

Product 900351 was added to Notepad.

Product 900351 was added to the cart.

DVA CSP 3P 100 FM

Part No. 900360 DVA CSP 3P 100 FM

Product 900360 was added to Notepad.

Product 900360 was added to the cart.

DVA CSP 3P 100 S FM

Part No. 900367 DVA CSP 3P 100 S FM

Product 900367 was added to Notepad.

Product 900367 was added to the cart.

DVA CSP 1P 50 S FM

Part No. 900366 DVA CSP 1P 50 S FM

Product 900366 was added to Notepad.

Product 900366 was added to the cart.

DEHNvap

DVA M NG 3P 100 FM

Part No. 900352 DVA M NG 3P 100 FM

You are not authorized to download 900352.stp

You are not authorized to download 900352.igs

You are not authorized to download 900352.jt

You are not authorized to download 900352.dwg

You are not authorized to download 900352m_D.dxf

You are not authorized to download DEHN.900352.edz

Product 900352 was added to Notepad.

Product 900352 was added to the cart.

DVA M NG 1P 50 FM

Part No. 900351 DVA M NG 1P 50 FM

You are not authorized to download 900351.stp

You are not authorized to download 900351.igs

You are not authorized to download 900351.jt

You are not authorized to download 900351.dwg

You are not authorized to download 900351m_D.dxf

You are not authorized to download DEHN.900351.edz

Product 900351 was added to Notepad.

Product 900351 was added to the cart.

DVA CSP 3P 100 FM

Part No. 900360 DVA CSP 3P 100 FM

You are not authorized to download 900360.stp

You are not authorized to download 900360.igs

You are not authorized to download 900360.jt

You are not authorized to download 900360.dwg

You are not authorized to download 900360.dxf

Product 900360 was added to Notepad.

Product 900360 was added to the cart.

DVA CSP 3P 100 S FM

Part No. 900367 DVA CSP 3P 100 S FM

You are not authorized to download 900367.stp

You are not authorized to download 900367.igs

You are not authorized to download 900367.jt

You are not authorized to download 900367.dwg

You are not authorized to download 900367.dxf

Product 900367 was added to Notepad.

Product 900367 was added to the cart.

DVA CSP 1P 50 S FM

Part No. 900366 DVA CSP 1P 50 S FM

You are not authorized to download 900366.stp

You are not authorized to download 900366.igs

You are not authorized to download 900366.jt

You are not authorized to download 900366.dwg

You are not authorized to download 900367.dxf

Product 900366 was added to Notepad.

Product 900366 was added to the cart.
