Indfanger til metaltag

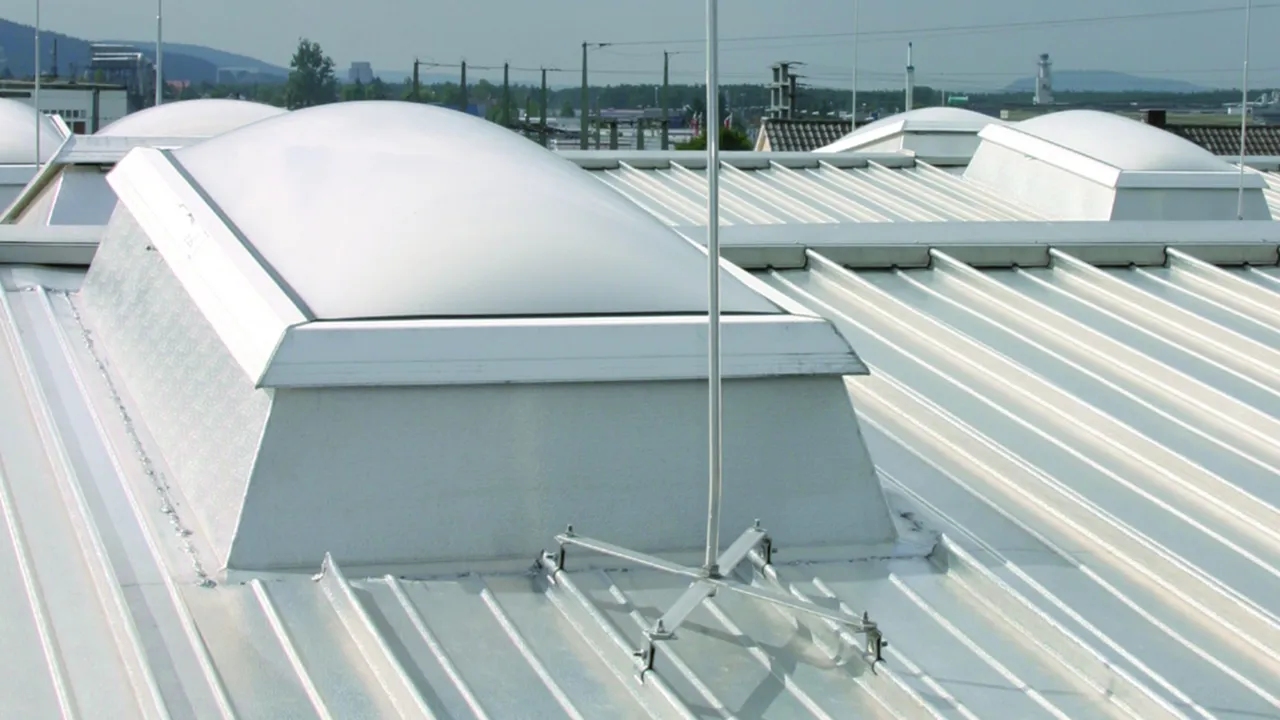

Til beskyttelse af tagudbygninger, lyskupler osv.
Fastgøres i enden af stiverne (borehul Ø11 mm) ved hjælp af fire holdere til metaltage.
Holderne vælges efter tagprofilen (f.eks. rundfals varenr. 123 040, klemmefals varenr. 123 041, lodret fals varenr. 123 042, uden fals til nitning eller påskruning 123 043).

Ved anvendelse af disse fire holdere til metaltage (klemmer) til den pågældende tagprofil er lynstrømsbæreevnen 100 kA (10/350 µs) sikret.
Indfangerstængerne er dimensionerede iht. Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).

Til videreførelse af nedlederen vælges taglederholderne til metaltage efter tagprofilen (f.eks. rundfals varenr. 223 010 eller lodret fals varenr. 365 059).

Højde 2000 mm

Med M16-gevind.

1 Product

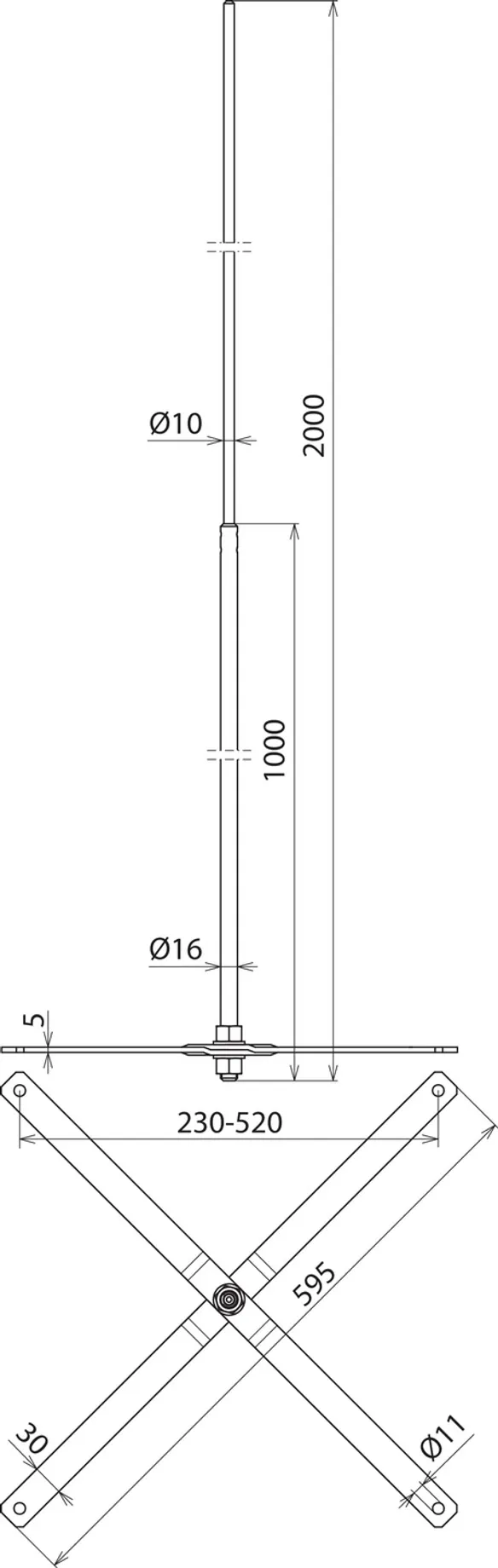

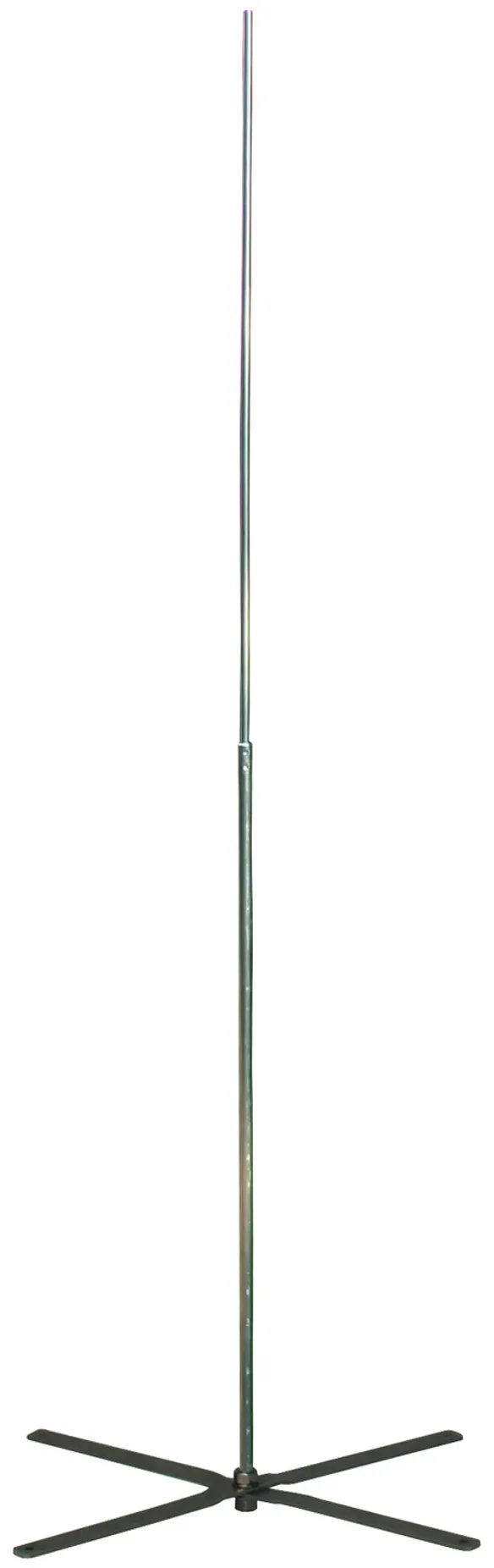

Part No. 123021 FS 16 10 2000 MD AL V2A

GTIN 4013364092822, Customs tariff No. (EU): 85389099, Gross weight: 2.20 kg, PU: 1.00 Pakkestørrelse

Images

Additional information

Indfangerstænger til metaltage, højde 2000 mm
Indfangerstænger til metaltage
til beskyttelse af lyskupler
eller tagudbygninger på metaltage
dimensionerede iht.
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
til en vindstyrke på op til 184 km/t.
Til fastgørelse med 4 lederholdere
på tage med lodret fals eller rundfals,
f.eks. varenr. 365 059, 223 010 eller 223 070
(skal bestilles separat)
Stivere af NIRO til fastgøring af de 4 lederholdere
Hvis disse fire taglederholdere
(klemmer) anvendes til den pågældende tagprofil, er
lynstrømsbæreevnen 100 kA (10/350).
Samlet længde (Ø16 / 10 mm): 2000 mm
Profilafstand: 230-520 mm
Fastgørelse: [4x] Ø11 mm
Materiale (stivere): Rustfrit
Materiale (indfangerstang): Al
Standard: EN 62561-(1+2)

fabrikat: DEHN
Type: FS 16 10 2000 MD AL V2A
artikelnr.: 123021
eller tilsvarende

Certificates



Technical data

Samlet længde (Ø16 / 10 mm) 2000 mm
Max. vindstyrke 184 km/t
Profilafstand 230-520 mm
Fastgørelse [4x] Ø11 mm
Materiale (stivere) Rustfrit
Materiale (indfangerstang) Al
Standard EN 62561-(1+2)

Product 123021 was added to Notepad.

Go to Notepad

Product 123021 was added to the cart.

Go to Web-Shop

Højde op til 3500 mm

Justerbar til taghældning op til 10°.

3 Products

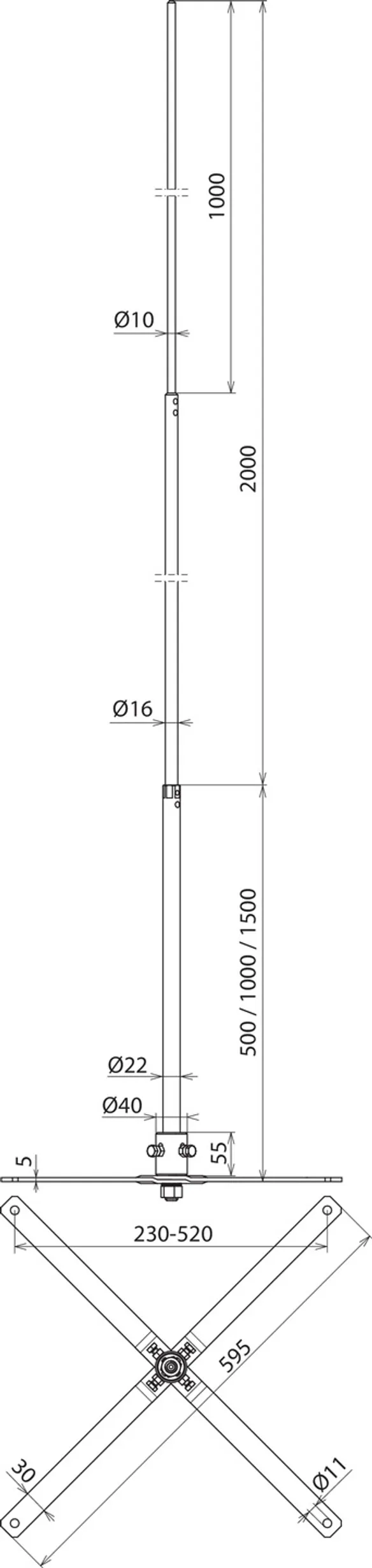

Part No. 123425 FS 22 16 10 2500 SK AL V2A

GTIN 4013364129009, Customs tariff No. (EU): 85389099, Gross weight: 2.82 kg, PU: 1.00 Pakkestørrelse

Images

Additional information

Indfangerstænger til metaltage, højde 2500 mm
Indfangerstænger til metaltage
til beskyttelse af lyskupler
eller tagudbygninger på metaltage.
Det er muligt at tilpasse til en taghældning på op til 10 grader.
Indfangerstænger dimensionerede iht.
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
til en vindstyrke på op til 185 km/t.
Til fastgørelse med 4 lederholdere
på tage med lodret fals eller rundfals,
f.eks. varenr. 365 059, 223 010 eller 223 070
(skal bestilles separat)
Stivere af NIRO til fastgøring af de 4 lederholdere
Hvis disse fire taglederholdere
(klemmer) anvendes til den pågældende tagprofil, er
lynstrømsbæreevnen 100 kA (10/350).
Samlet længde (Ø22 / 16 / 10 mm): 2500 mm
Profilafstand: 230-520 mm
Fastgørelse: [4x] Ø11 mm
Materiale (stivere): Rustfrit
Materiale (indfangerstang): Al
Standard: EN 62561-(1+2)

fabrikat: DEHN
Type: FS 22 16 10 2500 SK AL V2A
artikelnr.: 123425
eller tilsvarende

Certificates



Technical data

Samlet længde (Ø22 / 16 / 10 mm) 2500 mm
Max. vindstyrke 185 km/t
Profilafstand 230-520 mm
Fastgørelse [4x] Ø11 mm
Materiale (stivere) Rustfrit
Materiale (indfangerstang) Al
Standard EN 62561-(1+2)

Product 123425 was added to Notepad.

Go to Notepad

Product 123425 was added to the cart.

Go to Web-Shop

Part No. 123430 FS 22 16 10 3000 SK AL V2A

GTIN 4013364129016, Customs tariff No. (EU): 85389099, Gross weight: 3.22 kg, PU: 1.00 Pakkestørrelse

Images

Additional information

Indfangerstænger til metaltage, højde 3000 mm
Indfangerstænger til metaltage
til beskyttelse af lyskupler
eller tagudbygninger på metaltage.
Det er muligt at tilpasse til en taghældning på op til 10 grader.
Indfangerstænger dimensionerede iht.
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
til en vindstyrke på maks. 149 km/t.
Til fastgørelse med 4 lederholdere
på tage med lodret fals eller rundfals,
f.eks. varenr. 365 059, 223 010 eller 223 070
(skal bestilles separat)
Stivere af NIRO til fastgøring af de 4 lederholdere
Hvis disse fire taglederholdere
(klemmer) anvendes til den pågældende tagprofil, er
lynstrømsbæreevnen 100 kA (10/350).
Samlet længde (Ø22 / 16 / 10 mm): 3000 mm
Profilafstand: 230-520 mm
Fastgørelse: [4x] Ø11 mm
Materiale (stivere): Rustfrit
Materiale (indfangerstang): Al
Standard: EN 62561-(1+2)

fabrikat: DEHN
Type: FS 22 16 10 3000 SK AL V2A
artikelnr.: 123430
eller tilsvarende

Certificates



Technical data

Samlet længde (Ø22 / 16 / 10 mm) 3000 mm
Max. vindstyrke 149 km/t
Profilafstand 230-520 mm
Fastgørelse [4x] Ø11 mm
Materiale (stivere) Rustfrit
Materiale (indfangerstang) Al
Standard EN 62561-(1+2)

Product 123430 was added to Notepad.

Go to Notepad

Product 123430 was added to the cart.

Go to Web-Shop

Part No. 123435 FS 22 16 10 3500 SK AL V2A

GTIN 4013364129023, Customs tariff No. (EU): 85389099, Gross weight: 3.42 kg, PU: 1.00 Pakkestørrelse

Images

Additional information

Indfangerstænger til metaltage, højde 3500 mm
Indfangerstænger til metaltage
til beskyttelse af lyskupler
eller tagudbygninger på metaltage.
Det er muligt at tilpasse til en taghældning på op til 10 grader.
Indfangerstænger dimensionerede iht.
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
til en vindstyrke på op til 114 km/t.
Til fastgørelse med 4 lederholdere
på tage med lodret fals eller rundfals,
f.eks. varenr. 365 059, 223 010 eller 223 070
(skal bestilles separat)
Stivere af NIRO til fastgøring af de 4 lederholdere
Hvis disse fire taglederholdere
(klemmer) anvendes til den pågældende tagprofil, er
lynstrømsbæreevnen 100 kA (10/350).
Samlet længde (Ø22 / 16 / 10 mm): 3500 mm
Profilafstand: 230-520 mm
Fastgørelse: [4x] Ø11 mm
Materiale (stivere): Rustfrit
Materiale (indfangerstang): Al / Rustfrit
Standard: EN 62561-(1+2)

fabrikat: DEHN
Type: FS 22 16 10 3500 SK AL V2A
artikelnr.: 123435
eller tilsvarende

Certificates



Technical data

Samlet længde (Ø22 / 16 / 10 mm) 3500 mm
Max. vindstyrke 114 km/t
Profilafstand 230-520 mm
Fastgørelse [4x] Ø11 mm
Materiale (stivere) Rustfrit
Materiale (indfangerstang) Al / Rustfrit
Standard EN 62561-(1+2)
