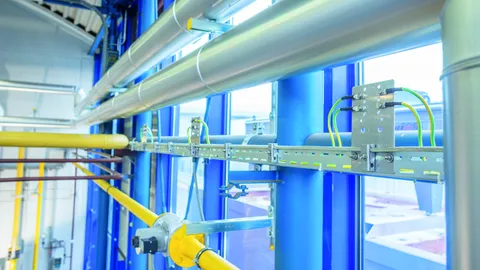

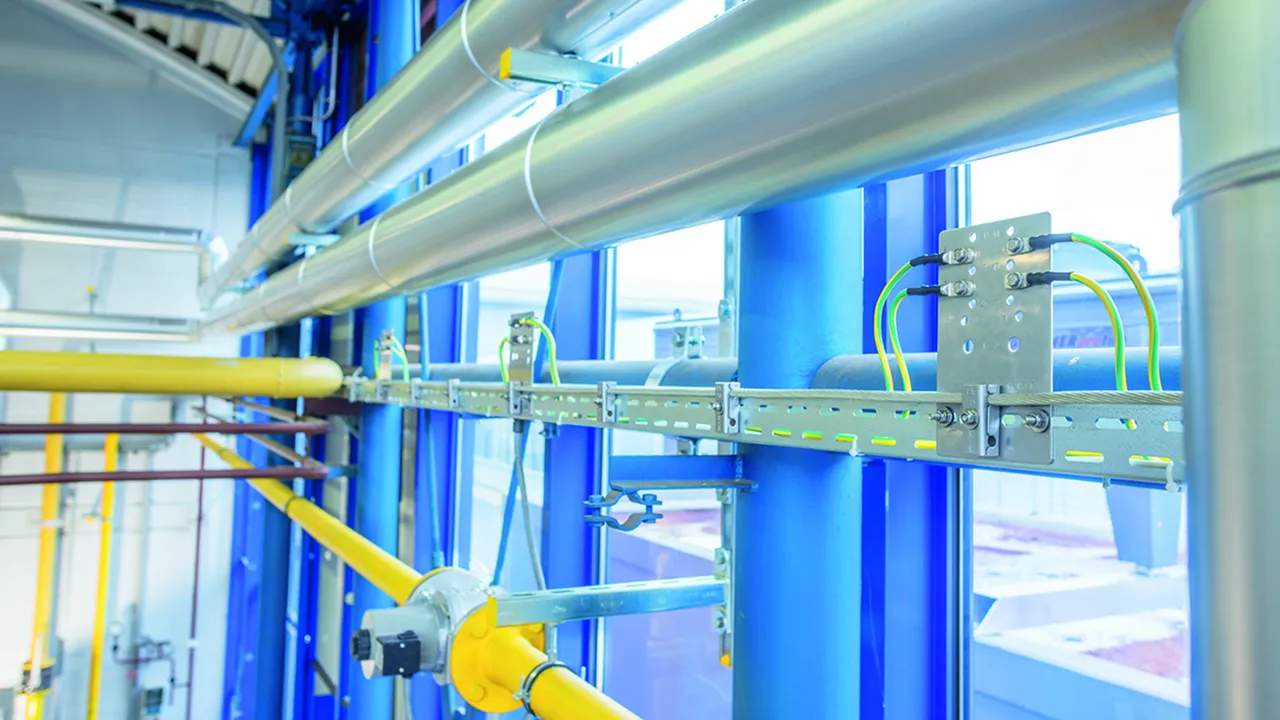

Potentialudligning af kabelbakkesystem til Ex-område, zone 2/22

Potentialudligningssystemet monteres til kabelbakkesystemet og muliggør kobling af de ledende systemdele og elektrisk udstyr til Ex-potentialudligningen med potentialudlignignsplader og -klemmer. Dette sikrer en gennemgående forbindelse.

Further information

Similar topics

PA-klemme til kabelbakker og PA-plade

PA-klemme (PAK) til kabelbakker

  • Tilslutning kun med gennemgående udligningsleder (fortinnet kobberleder)
  • Befæstigelse på den sidelæns låste kabelbakke eller på PA-pladen (PAP 1 / PAP 2)
  • PA-klemme monteres i intervaller af ca. 0,5 m

6 Products

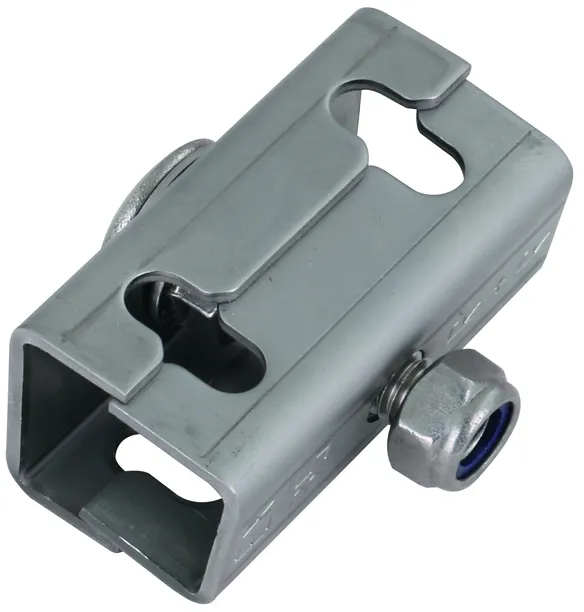

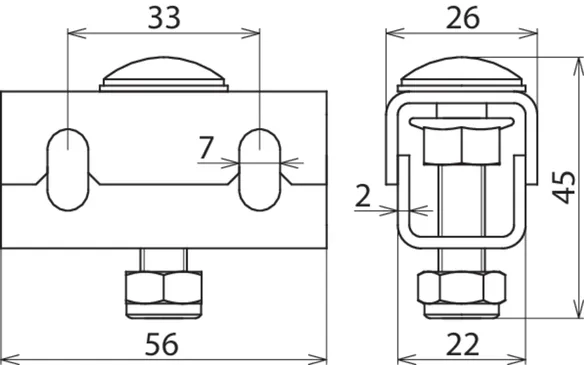

Part No. 306200 PAK 35 M8 EX KB ER

GTIN 4013364327368, Customs tariff No. (EU): 85359000, Gross weight: 113.40 g, PU: 50.00 Pakkestørrelse

Images

Additional information


Klemmeområde (PA-ringleder): 35 mm², Cu/gal Sn
Materiale-nr.: 1.4301
EX-zone: 2/22

fabrikat: DEHN
Type: PAK 35 M8 EX KB ER
artikelnr.: 306200
eller tilsvarende

Certificates



Technical data

Tilslutning PAP 1 EX KB ER eller PAP 2 EX KB ER eller kabelbakke
Klemmeområde (PA-ringleder) 35 mm², Cu /gal Sn
Skrue M8 x 40 mm
Materiale (skrue / møtrik) Rustfrit
Materiale-nr. 1.4301
EX-zone 2/22
Kortslutningsstrøm AC (50 Hz / 5 s) 1,5 kA
Kortslutningsstrøm DC (5 s) 250 A

Product 306200 was added to Notepad.

Go to Notepad

Product 306200 was added to the cart.

Go to Web-Shop

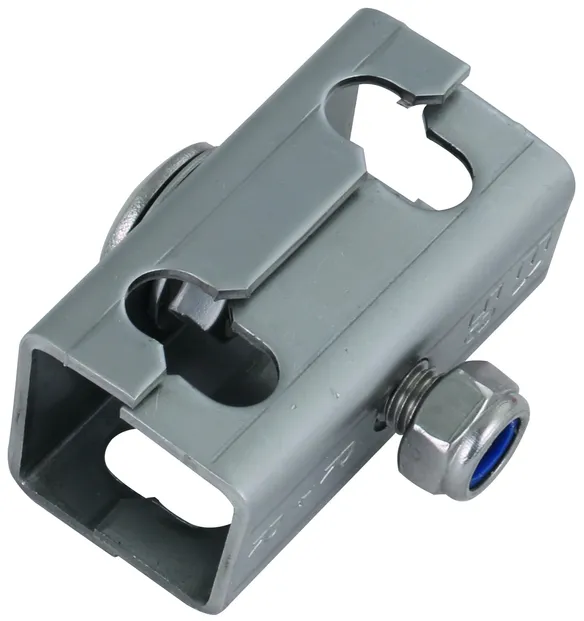

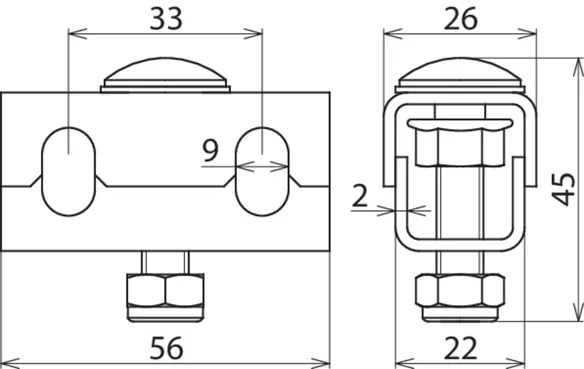

Part No. 306201 PAK 50 M8 EX KB ER

GTIN 4013364327375, Customs tariff No. (EU): 85359000, Gross weight: 128.80 g, PU: 50.00 Pakkestørrelse

Images

Additional information


Materiale: Rustfrit
Klemmeområde (PA-ringleder): 50 mm², Cu/gal Sn
Materiale-nr.: 1.4301
EX-zone: 2/22

fabrikat: DEHN
Type: PAK 50 M8 EX KB ER
artikelnr.: 306201
eller tilsvarende

Certificates



Technical data

Materiale Rustfrit
Tilslutning PAP 1 EX KB ER eller PAP 2 EX KB ER eller kabelbakke
Klemmeområde (PA-ringleder) 50 mm², Cu /gal Sn
Skrue M8 x 40 mm
Materiale (skrue / møtrik) Rustfrit
Materiale-nr. 1.4301
EX-zone 2/22

Product 306201 was added to Notepad.

Go to Notepad

Product 306201 was added to the cart.

Go to Web-Shop

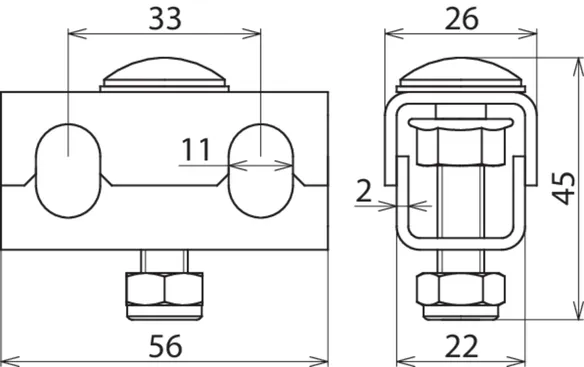

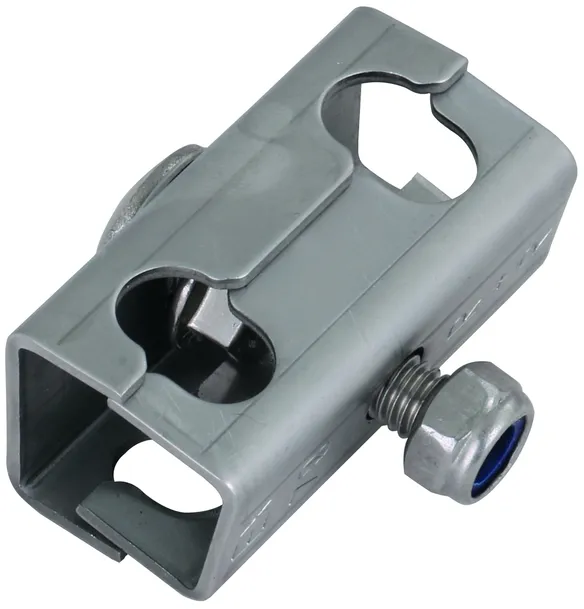

Part No. 306202 PAK 70 M8 EX KB ER

GTIN 4013364327351, Customs tariff No. (EU): 85359000, Gross weight: 110.00 g, PU: 50.00 Pakkestørrelse

Images

Additional information


Materiale: Rustfrit
Klemmeområde (PA-ringleder): 70 mm², Cu/gal Sn
Materiale-nr.: 1.4301
EX-zone: 2/22

fabrikat: DEHN
Type: PAK 70 M8 EX KB ER
artikelnr.: 306202
eller tilsvarende

Certificates



Technical data

Materiale Rustfrit
Tilslutning PAP 1 EX KB ER eller PAP 2 EX KB ER eller kabelbakke
Klemmeområde (PA-ringleder) 70 mm², Cu /gal Sn
Skrue M8 x 40 mm
Materiale (skrue / møtrik) Rustfrit
Materiale-nr. 1.4301
EX-zone 2/22
Kortslutningsstrøm AC (50 Hz / 5 s) 1,5 kA
Kortslutningsstrøm DC (5 s) 250 A

Product 306202 was added to Notepad.

Go to Notepad

Product 306202 was added to the cart.

Go to Web-Shop

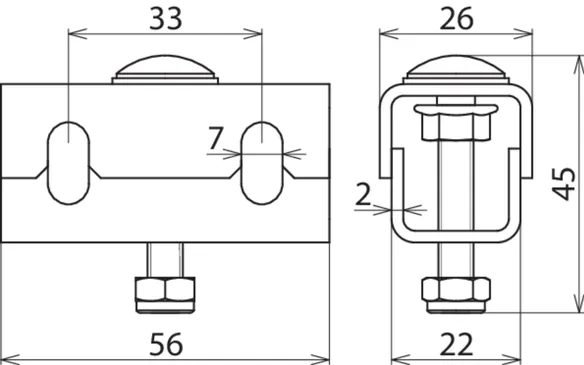

Part No. 306204 PAK 35 M6 EX KB ER

GTIN 4013364336766, Customs tariff No. (EU): 85359000, Gross weight: 98.20 g, PU: 50.00 Pakkestørrelse

Images

Additional information


Materiale: Rustfrit
Klemmeområde (PA-ringleder): 35 mm², Cu/gal Sn
Materiale-nr.: 1.4301
EX-zone: 2/22

fabrikat: DEHN
Type: PAK 35 M6 EX KB ER
artikelnr.: 306204
eller tilsvarende

Certificates



Technical data

Materiale Rustfrit
Tilslutning PAP 1 EX KB ER eller PAP 2 EX KB ER eller kabelbakke
Klemmeområde (PA-ringleder) 35 mm², Cu /gal Sn
Skrue M6 x 35 mm
Materiale (skrue / møtrik) Rustfrit
Materiale-nr. 1.4301
EX-zone 2/22

Product 306204 was added to Notepad.

Go to Notepad

Product 306204 was added to the cart.

Go to Web-Shop

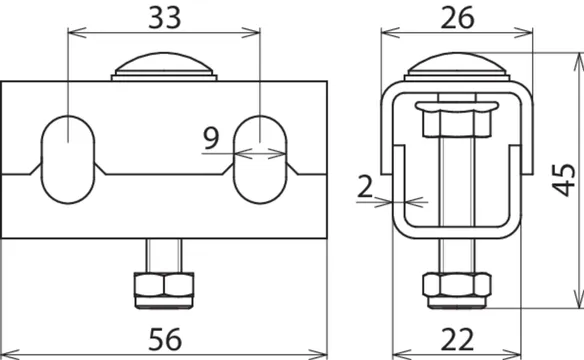

Part No. 306205 PAK 50 M6 EX KB ER

GTIN 4013364336773, Customs tariff No. (EU): 85359000, Gross weight: 95.60 g, PU: 50.00 Pakkestørrelse

Images

Additional information


Materiale: Rustfrit
Klemmeområde (PA-ringleder): 50 mm², Cu/gal Sn
Materiale-nr.: 1.4301
EX-zone: 2/22

fabrikat: DEHN
Type: PAK 50 M6 EX KB ER
artikelnr.: 306205
eller tilsvarende

Certificates



Technical data

Materiale Rustfrit
Tilslutning PAP 1 EX KB ER eller PAP 2 EX KB ER eller kabelbakke
Klemmeområde (PA-ringleder) 50 mm², Cu /gal Sn
Skrue M6 x 35 mm
Materiale (skrue / møtrik) Rustfrit
Materiale-nr. 1.4301
EX-zone 2/22

Product 306205 was added to Notepad.

Go to Notepad

Product 306205 was added to the cart.

Go to Web-Shop

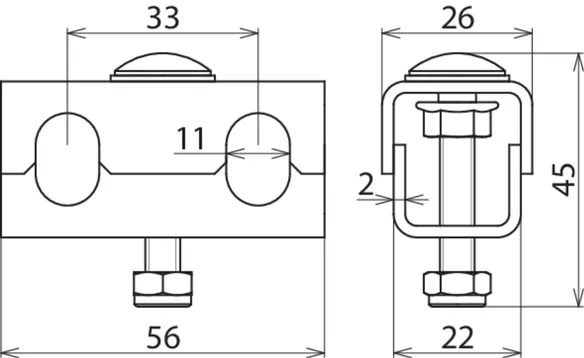

Part No. 306206 PAK 70 M6 EX KB ER

GTIN 4013364336780, Customs tariff No. (EU): 85359000, Gross weight: 94.20 g, PU: 50.00 Pakkestørrelse

Images

Additional information


Materiale: Rustfrit
Klemmeområde (PA-ringleder): 70 mm², Cu/gal Sn
Materiale-nr.: 1.4301
EX-zone: 2/22

fabrikat: DEHN
Type: PAK 70 M6 EX KB ER
artikelnr.: 306206
eller tilsvarende

Certificates



Technical data

Materiale Rustfrit
Tilslutning PAP 1 EX KB ER eller PAP 2 EX KB ER eller kabelbakke
Klemmeområde (PA-ringleder) 70 mm², Cu /gal Sn
Skrue M6 x 35 mm
Materiale (skrue / møtrik) Rustfrit
Materiale-nr. 1.4301
EX-zone 2/22

Product 306206 was added to Notepad.

Go to Notepad

Product 306206 was added to the cart.

Go to Web-Shop

PA-klemme til trådbakker

PA-klemme (PAK) til trådbakker

  • Tilslutning kun med gennemgående udligningsleder 35 mm2, art.-nr. 832 838 (fortinnet kobberleder)
  • Befæstigelse på trådbakke eller på PA-pladen (PAP 1 / PAP 2)
  • PA-klemme monteres i intervaller af ca. 0,5 m

1 Product

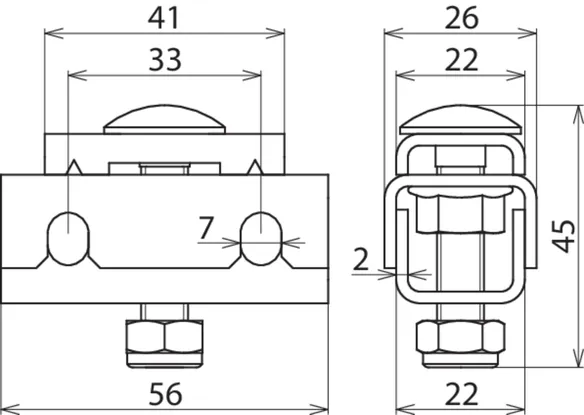

Part No. 306203 PAK 35 M8 EX GI ER

GTIN 4013364327382, Customs tariff No. (EU): 85359000, Gross weight: 128.80 g, PU: 50.00 Pakkestørrelse

Images

Additional information


Materiale: Rustfrit
Klemmeområde (PA-ringleder): 35 mm², Cu/gal Sn
Materiale-nr.: 1.4301
EX-zone: 2/22

fabrikat: DEHN
Type: PAK 35 M8 EX GI ER
artikelnr.: 306203
eller tilsvarende

Certificates



Technical data

Materiale Rustfrit
Tilslutning PAP 1 EX GI ER eller PAP 2 EX GI ER eller trådbakke
Klemmeområde (PA-ringleder) 35 mm², Cu /gal Sn
Skrue M8 x 40 mm
Materiale (skrue / møtrik) Rustfrit
Materiale-nr. 1.4301
EX-zone 2/22
Kortslutningsstrøm AC (50 Hz / 5 s) 1,5 kA
Kortslutningsstrøm DC (5 s) 250 A

Product 306203 was added to Notepad.

Go to Notepad

Product 306203 was added to the cart.

Go to Web-Shop

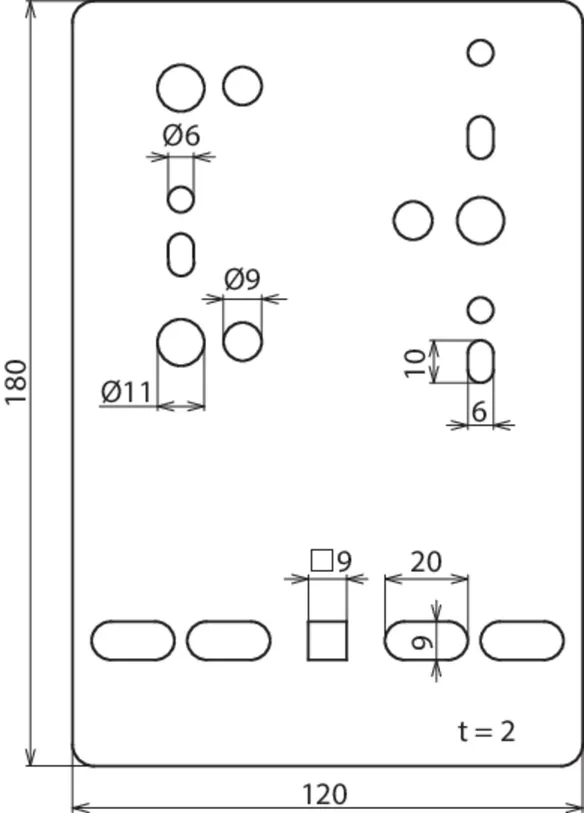

PA-plade til kabelbakker

PA-plade (PAP) kabelbakke

  • Tilslutning af potentialudligningsklemmen (PAK) til ringpotentialudligningslederen (fortinnet kobber)
  • Fastgørelse på den perforerede kabelbakke i siden

2 Products

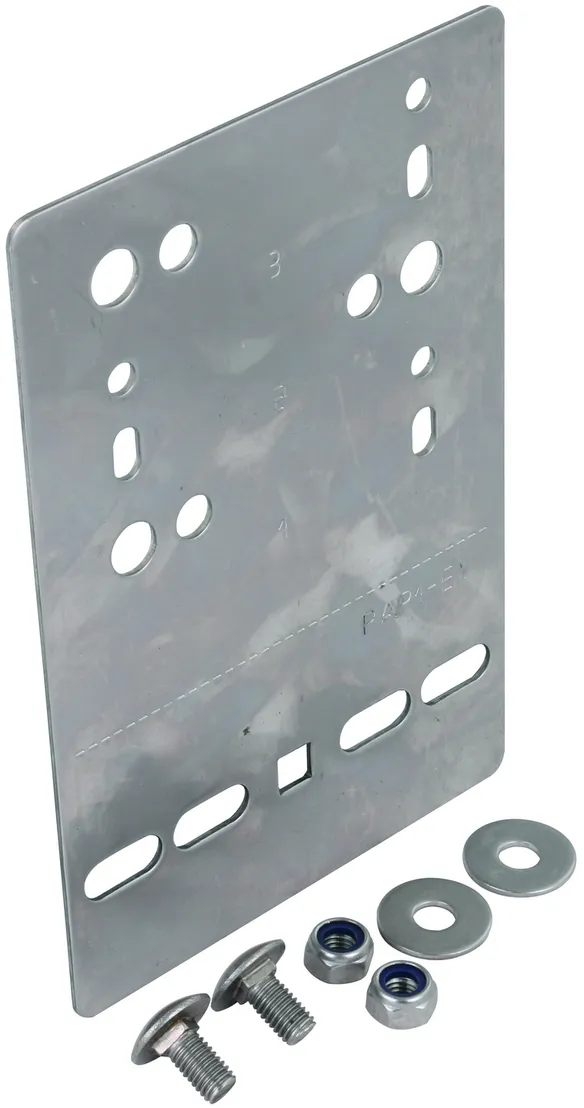

Part No. 306210 PAP 1 EX KB ER

GTIN 4013364327399, Customs tariff No. (EU): 85359000, Gross weight: 374.00 g, PU: 15.00 Pakkestørrelse

Images

Additional information


Materiale: Rustfrit
Tilslutningsborehuller til PA-leder med kabelsko: 3x Ø11 mm, 3x Ø9 mm, trækaflastning 3x kabelklemme M6
EX-zone: 2/22

fabrikat: DEHN
Type: PAP 1 EX KB ER
artikelnr.: 306210
eller tilsvarende

Certificates



Technical data

Materiale Rustfrit
Mål 120 x 180 mm
Tilslutningsborehuller til PA-leder med kabelsko 3x Ø11 mm, 3x Ø9 mm, trækaflastning 3x kabelklemme M6
Tilslutningsmuligheder for PA-klemmer PAK ... EX KB ER
Fastgørelsesborehuller for kabelbakker [4x] 9 x 20 / [1x] 9 x 9 mm
EX-zone 2/22
Kortslutningsstrøm AC (50 Hz / 5 s) 1,5 kA
Kortslutningsstrøm DC (5 s) 250 A

Product 306210 was added to Notepad.

Go to Notepad

Product 306210 was added to the cart.

Go to Web-Shop

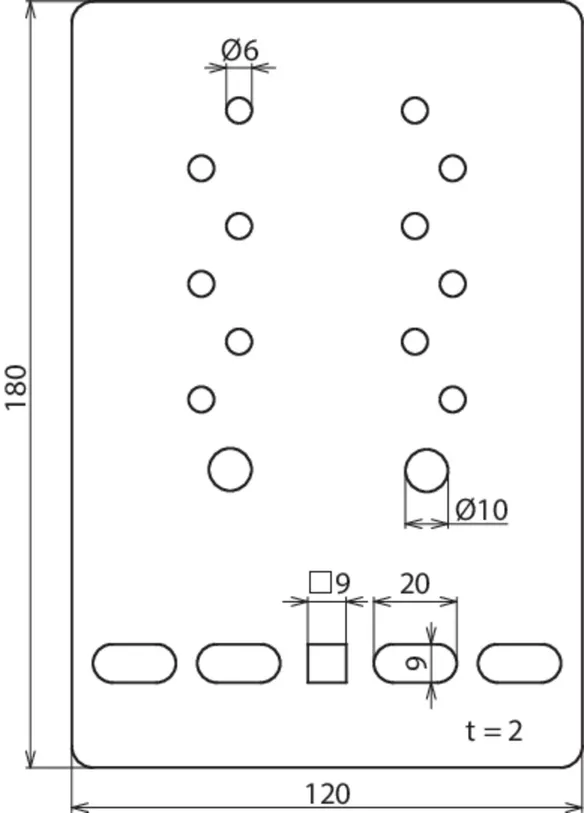

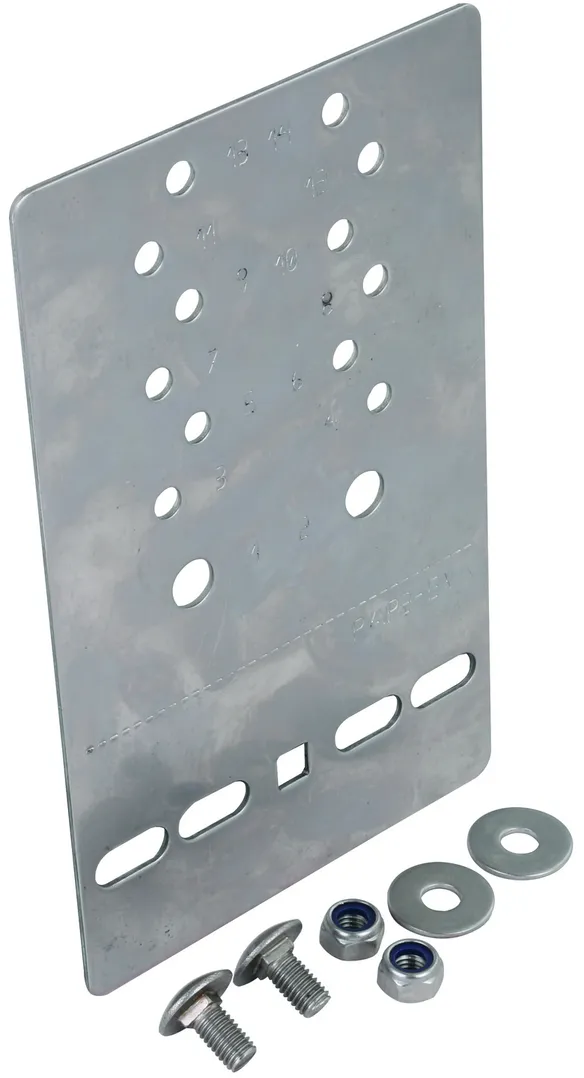

Part No. 306211 PAP 2 EX KB ER

GTIN 4013364327405, Customs tariff No. (EU): 85359000, Gross weight: 401.00 g, PU: 15.00 Pakkestørrelse

Images

Additional information


Materiale: Rustfrit
Tilslutningsborehuller til PA-leder med kabelsko: 2x Ø11 mm, 12x Ø7 mm
EX-zone: 2/22

fabrikat: DEHN
Type: PAP 2 EX KB ER
artikelnr.: 306211
eller tilsvarende

Certificates



Technical data

Materiale Rustfrit
Mål 120 x 195 mm
Tilslutningsborehuller til PA-leder med kabelsko 2x Ø11 mm, 12x Ø7 mm
Tilslutningsmuligheder for PA-klemmer PAK ... EX KB ER
Fastgørelsesborehuller for kabelbakker [4x] 9 x 20 / [1x] 9 x 9 mm
EX-zone 2/22
Kortslutningsstrøm AC (50 Hz / 5 s) 1,5 kA
Kortslutningsstrøm DC (5 s) 250 A

Product 306211 was added to Notepad.

Go to Notepad

Product 306211 was added to the cart.

Go to Web-Shop

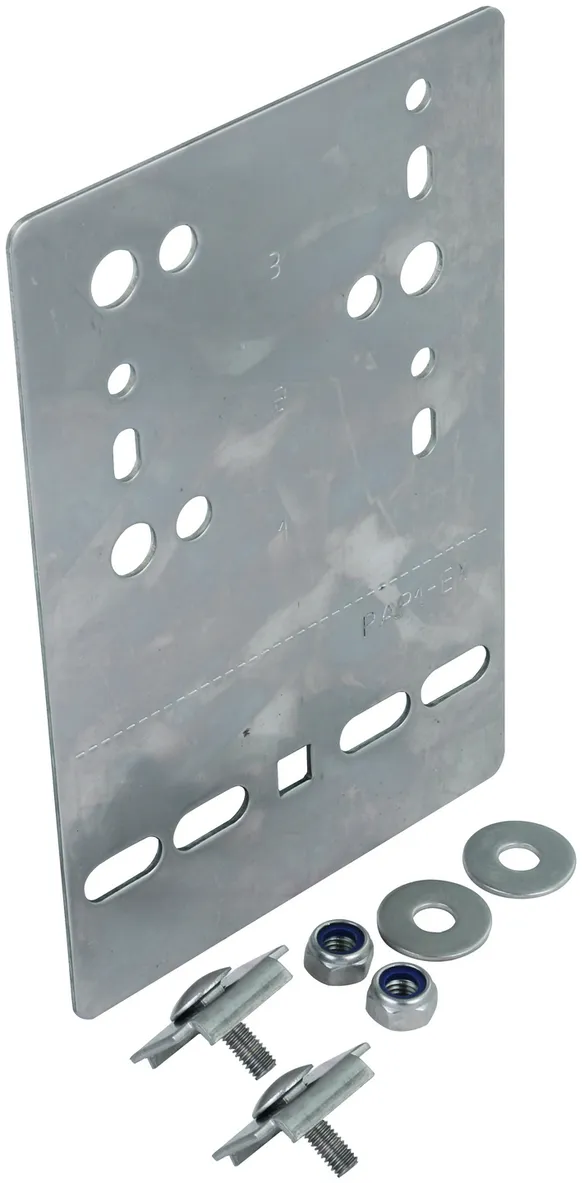

PA-plade til trådbakker

PA-plade (PAP) gitterbakke

  • Tilslutning af potentialudligningsklemmen (PAK) til ringpotentialudligningslederen (fortinnet kobber)
  • Fastgørelse på kabelbakke

2 Products

Part No. 306212 PAP 1 EX GI ER

GTIN 4013364327412, Customs tariff No. (EU): 85359000, Gross weight: 384.00 g, PU: 15.00 Pakkestørrelse

Images

Additional information


Materiale: Rustfrit
Tilslutningsborehuller til PA-leder med kabelsko: 3x Ø11 mm, 3x Ø9 mm, trækaflastning 3x kabelklemme M6
EX-zone: 2/22

fabrikat: DEHN
Type: PAP 1 EX GI ER
artikelnr.: 306212
eller tilsvarende

Certificates



Technical data

Materiale Rustfrit
Mål 120 x 180 mm
Tilslutningsborehuller til PA-leder med kabelsko 3x Ø11 mm, 3x Ø9 mm, trækaflastning 3x kabelklemme M6
Tilslutningsmuligheder for PA-klemmer PAK ... EX KB ER
Fastgørelsesborehuller for trådbakker [4x] 9 x 20 / [1x] 9 x 9 mm
EX-zone 2/22
Kortslutningsstrøm AC (50 Hz / 5 s) 1,5 kA
Kortslutningsstrøm DC (5 s) 250 A

Product 306212 was added to Notepad.

Go to Notepad

Product 306212 was added to the cart.

Go to Web-Shop

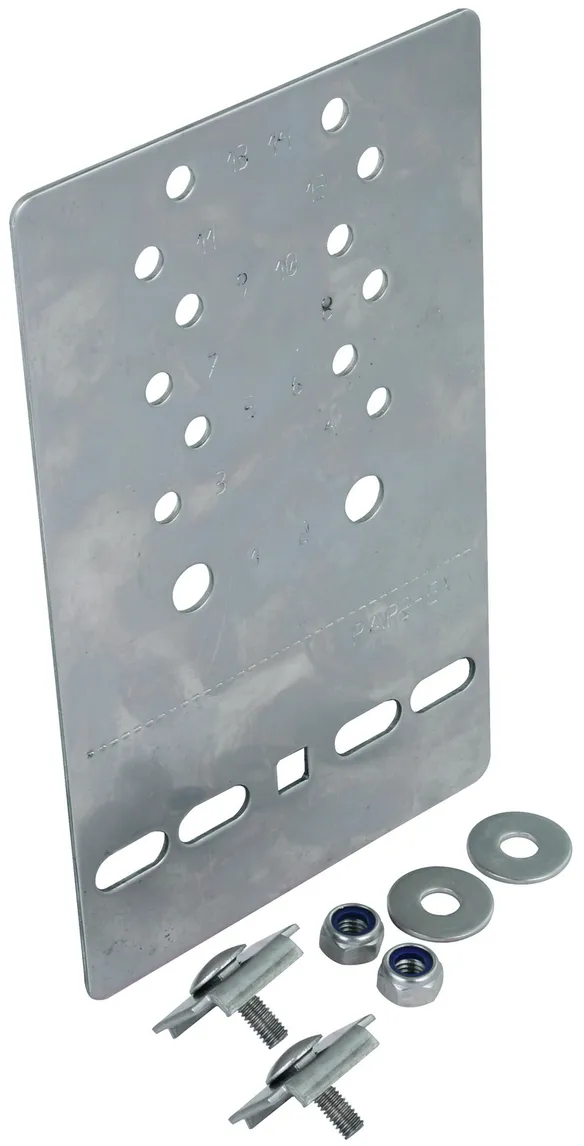

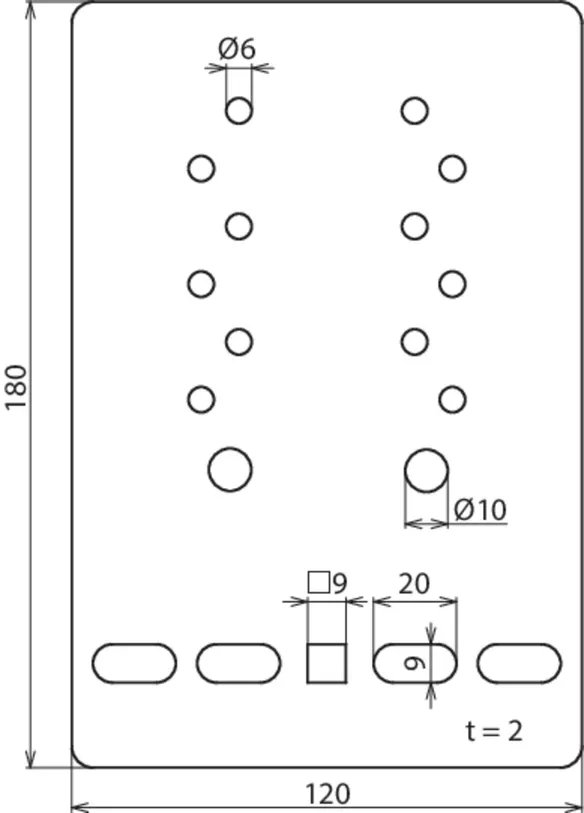

Part No. 306213 PAP 2 EX GI ER

GTIN 4013364327429, Customs tariff No. (EU): 85359000, Gross weight: 391.50 g, PU: 15.00 Pakkestørrelse

Images

Additional information


Materiale: Rustfrit
Tilslutningsborehuller til PA-leder med kabelsko: 2x Ø11 mm, 12x Ø7 mm
EX-zone: 2/22

fabrikat: DEHN
Type: PAP 2 EX GI ER
artikelnr.: 306213
eller tilsvarende

Certificates



Technical data

Materiale Rustfrit
Mål 120 x 195 mm
Tilslutningsborehuller til PA-leder med kabelsko 2x Ø11 mm, 12x Ø7 mm
Tilslutningsmuligheder for PA-klemmer PAK ... EX KB ER
Fastgørelsesborehuller for trådbakker [4x] 9 x 20 / [1x] 9 x 9 mm
EX-zone 2/22
Kortslutningsstrøm AC (50 Hz / 5 s) 1,5 kA
Kortslutningsstrøm DC (5 s) 250 A

Product 306213 was added to Notepad.

Go to Notepad

Product 306213 was added to the cart.

Go to Web-Shop

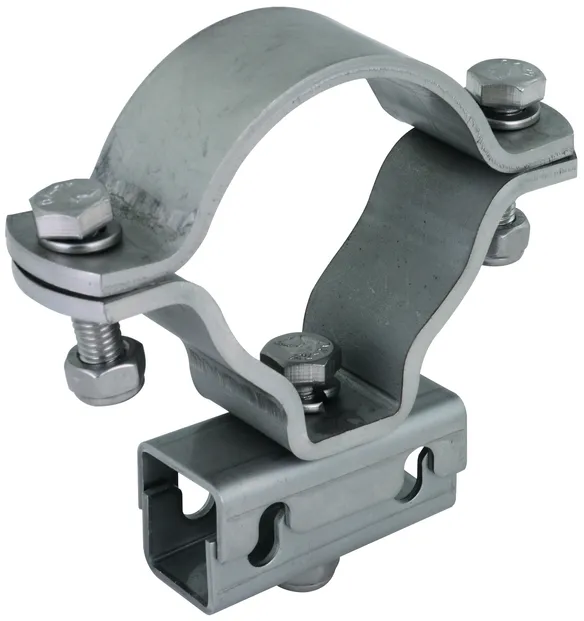

PA-rørklemme

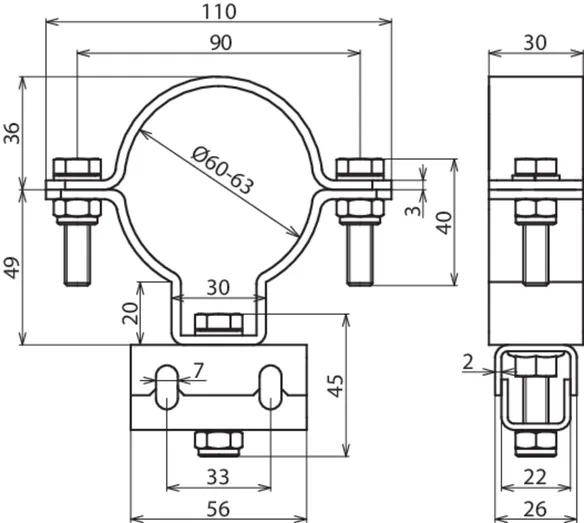

Potentialudligningsrørbøjle (SBD 60 PAK 35)

  • Tilslutning kun med ringpotentialudligningsleder 35 mm2, Varenr. 832 838 (fortinnet kobberleder)
  • Fastgørelse på rundrør DN50 (60 mm)
  • Potentialudligningsklemme monteres i intervaller af ca. 0,5 m

1 Product

Part No. 306220 SBD 60 PAK 35 EX ER

GTIN 4013364327436, Customs tariff No. (EU): 85359000, Gross weight: 408.00 g, PU: 50.00 Pakkestørrelse

Images

Additional information


Materiale: Rustfrit
Klemmeområde (PA-ringleder): 35 mm², Cu/gal Sn
EX-zone: 2/22

fabrikat: DEHN
Type: SBD 60 PAK 35 EX ER
artikelnr.: 306220
eller tilsvarende

Certificates



Technical data

Materiale Rustfrit
Mål Ø60 mm
Klemmeområde (PA-ringleder) 35 mm², Cu /gal Sn
EX-zone 2/22

Product 306220 was added to Notepad.

Go to Notepad

Product 306220 was added to the cart.

Go to Web-Shop

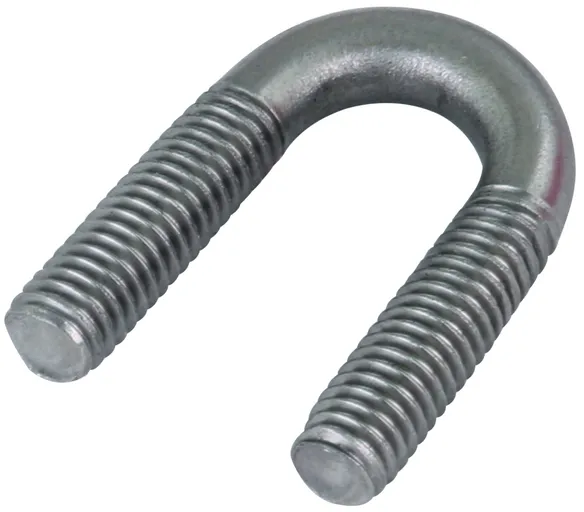

Kabelklemme

Kabelklemme som trækaflastning ved placering af kobberledere på potentialudligningspladen PAP1 EX KB ER eller PAP1 EX GI ER.

2 Products

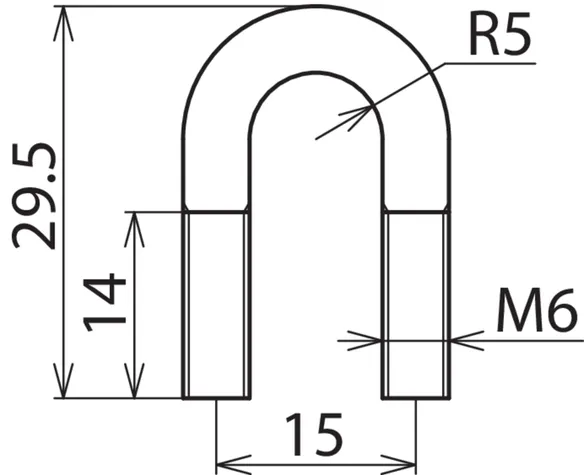

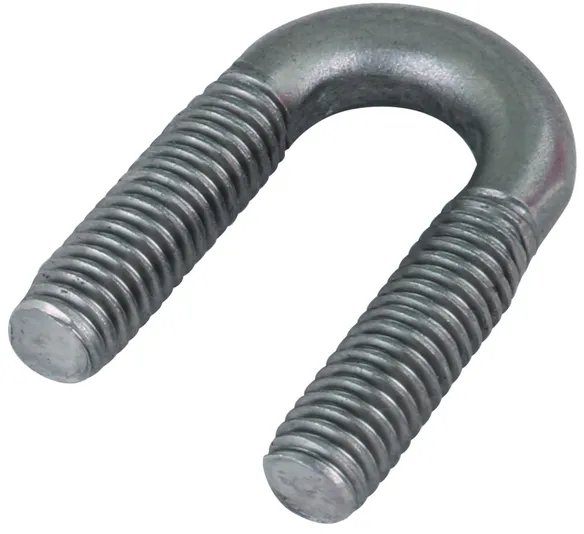

Part No. 306230 MPE S 35 ER

GTIN 4013364327443, Customs tariff No. (EU): 85359000, Gross weight: 10.60 g, PU: 10.00 Pakkestørrelse

Images

Additional information


Materiale: Rustfrit
Klemmeområde (kobberleder): 35 mm²
EX-zone: 2/22

fabrikat: DEHN
Type: MPE S 35 ER
artikelnr.: 306230
eller tilsvarende

Certificates



Technical data

Materiale Rustfrit
Tilslutning PAP1 EX KB ER eller PAP1 EX GI ER
Klemmeområde (kobberleder) 35 mm²
EX-zone 2/22

Product 306230 was added to Notepad.

Go to Notepad

Product 306230 was added to the cart.

Go to Web-Shop

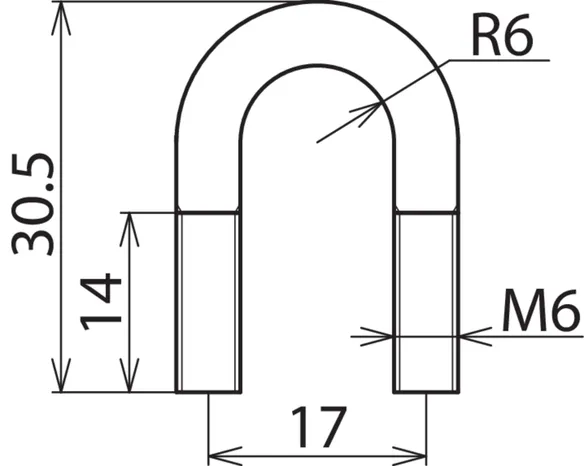

Part No. 306231 MPE S 50/70 ER

GTIN 4013364327450, Customs tariff No. (EU): 85359000, Gross weight: 12.40 g, PU: 10.00 Pakkestørrelse

Images

Additional information


Materiale: Rustfrit
Klemmeområde (kobberleder): 50 / 70 mm²
EX-zone: 2/22

fabrikat: DEHN
Type: MPE S 50/70 ER
artikelnr.: 306231
eller tilsvarende

Certificates



Technical data

Materiale Rustfrit
Tilslutning PAP1 EX KB ER eller PAP1 EX GI ER
Klemmeområde (kobberleder) 50 / 70 mm²
EX-zone 2/22

Product 306231 was added to Notepad.

Go to Notepad

Product 306231 was added to the cart.

Go to Web-Shop

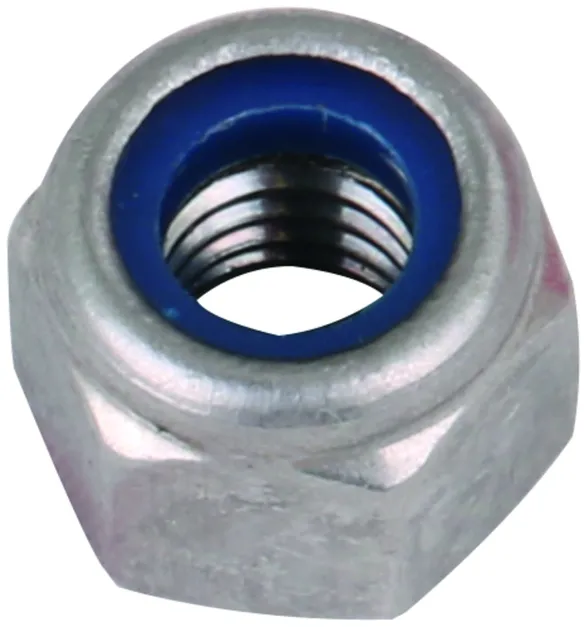

Låsemøtrik

Låsemøtrik til kabelklemmer (MPE S 35 ER og MPE S 50/70 ER).

1 Product

Part No. 306240 SM SS M6 ER

GTIN 4013364327467, Customs tariff No. (EU): 85359000, Gross weight: 2.25 g, PU: 20.00 Pakkestørrelse

Images

Additional information


Materiale: Rustfrit
EX-zone: 2/22

fabrikat: DEHN
Type: SM SS M6 ER
artikelnr.: 306240
eller tilsvarende

Certificates



Technical data

Materiale Rustfrit
Udførelse M6
EX-zone 2/22

Product 306240 was added to Notepad.

Go to Notepad

Product 306240 was added to the cart.

Go to Web-Shop

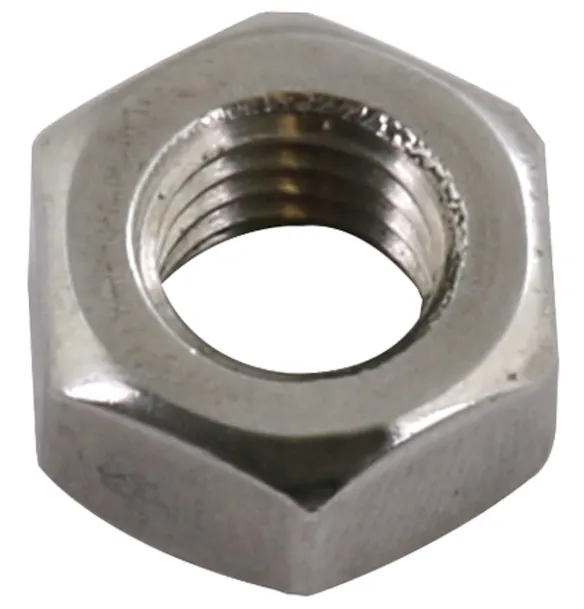

Sekskantmøtrik

Møtrik til kabelklemmer (MPE S 35 ER og MPE S 50/70 ER).

1 Product

Part No. 505901 SKM M6 DIN 934 V2A

GTIN 4013364019355, Customs tariff No. (EU): 73181639, Gross weight: 2.10 g, PU: 20.00 Pakkestørrelse

Images

Additional information


Materiale: Rustfrit

fabrikat: DEHN
Type: SKM M6 DIN 934 V2A
artikelnr.: 505901
eller tilsvarende

Certificates



Technical data

Materiale Rustfrit
Udførelse M6

Product 505901 was added to Notepad.

Go to Notepad

Product 505901 was added to the cart.

Go to Web-Shop

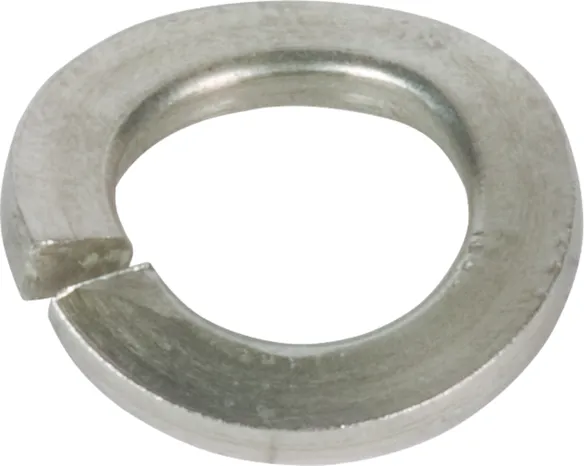

Fjederring

Fjederring til kabelklemmer (MPE S 35 ER og MPE S 50/70 ER).

1 Product

Part No. 524906 FR A6 V2A

GTIN 4013364004009, Customs tariff No. (EU): 73182100, Gross weight: 1.00 g, PU: 20.00 Pakkestørrelse

Images

Additional information


Materiale: Rustfrit

fabrikat: DEHN
Type: FR A6 V2A
artikelnr.: 524906
eller tilsvarende

Certificates



Technical data

Materiale Rustfrit
Udførelse A6

Product 524906 was added to Notepad.

Go to Notepad

Product 524906 was added to the cart.

Go to Web-Shop
back to top
