EXFS 100 / EXFS 100 KU

  • Til indirekte jording og udligning imellem adskilte jordingsanlæg ved lynpåvirkninger
  • Til lynbeskyttelses-potentialudligning efter EN / IEC 62305 i farlige områder

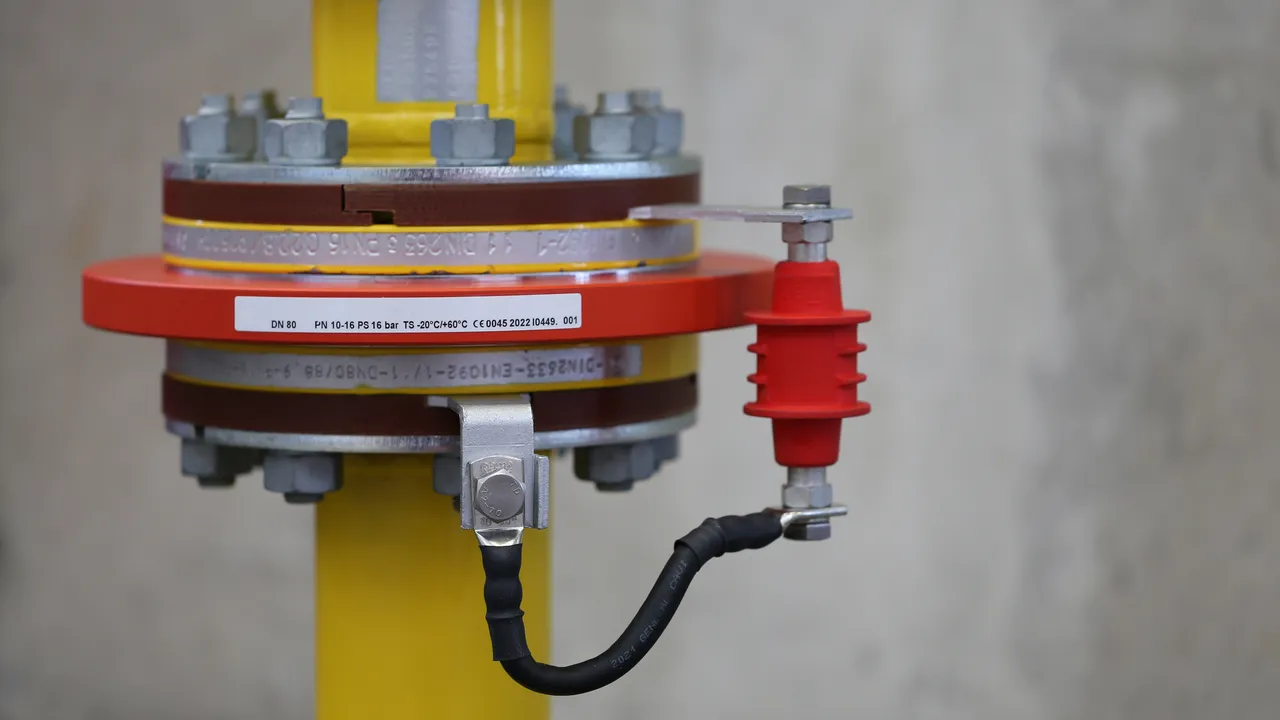

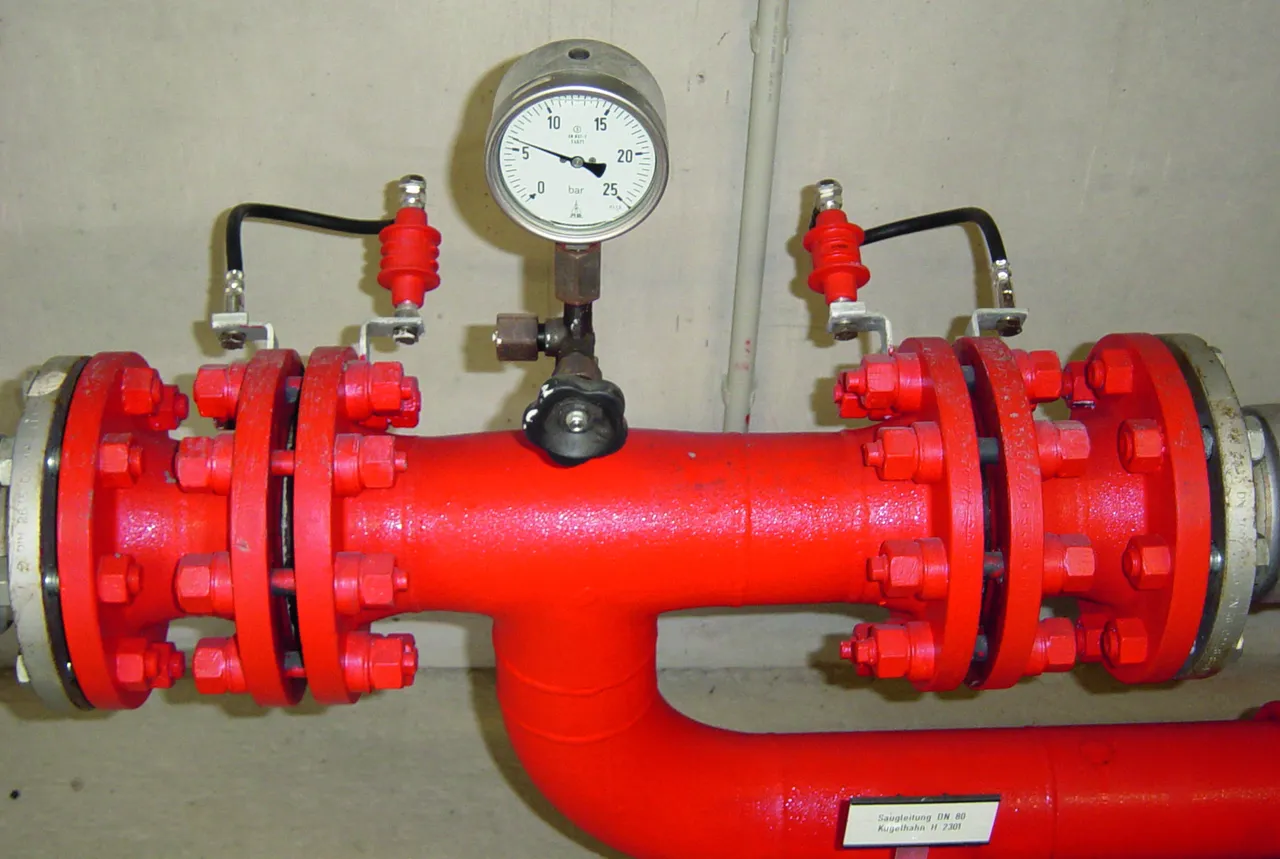

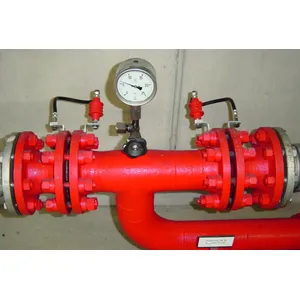

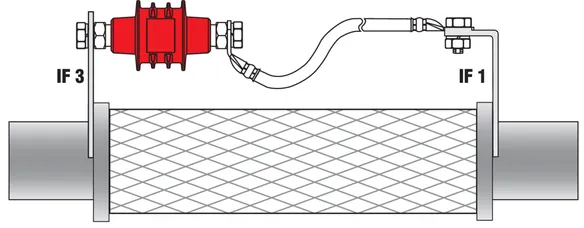

  • Til udligning over f.eks. isolerende flanger i katodisk beskyttede rørnet
  • Til sikker installation i Ex-zone 1 (gas) el. eks. zone 21 (støv)
  • Ekstremt lav tændspænding
  • Esktremt høj AC-ledeevne
  • Godkendt efter ATEX-direktiv 2014/34/EU, IECEx, UL og Inmetro

Details

lorem ipsum
lorem ipsum
lorem ipsum

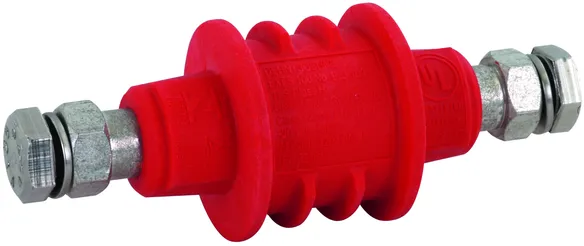

EXFS 100

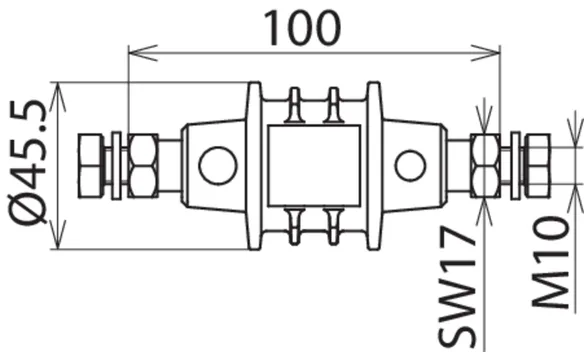

Skillegnistgab til brug i Ex-områder med kunststofkappe og M10-gevindbøsning.

1 Product

Part No. 923100 EXFS 100

GTIN 4013364108325, Customs tariff No. (EU): 85369010, Gross weight: 308.80 g, PU: 1.00 Pakkestørrelse

Predecessor

Images

Additional information

Ex-skillegnistgab EXFS 100
Ex-skillegnistgab EXFS 100 iht.
IEC 62561-3:2011 (81/387/CDV) / EN 62561-3
til lynbeskyttelses-potentialudligningen iht.
DIN VDE 0185-305-3, specielt til brug i
eksplosionsfarlige områder op til zone 1 eller 21.
IECEx / ATEX-certificeret (2014/34/EU)
Ex-mærkning iht.
IEC / EN 60079: Gas II 2G Ex d IIC T6
IEC / EN 61241: Støv II 2D Ex tD A21 IP67 T 80 °C
Lynimpulsstrøm (10/350): 100 kA
Lynstrømsklasse iht. IEC 62561-3:2011
(81/387/CDV) / EN 50 164-3: H
Nominel afledestødstrøm (8/20): 100 kA
Nominel aktiveringsstødspænding:<= 1,25 kV
Driftsfrekvent tændspænding (50 Hz): <= 0,5 kV
Nominel driftsholdespænding (50 Hz): <= 250 V
Nominel afledestrøm (50 Hz): 500 A/0,2 sek. (Tu <= 45 °C)
Beskyttelsesklasse: IP67
Tilslutningshus: i begge sider
Tilslutningsskrue M10 x 25 og fjederskive

fabrikat: DEHN
Type: EXFS 100
artikelnr.: 923100
eller tilsvarende

Certificates



Technical data

Skillegnistgab efter EN 62561-3 / IEC 62561-3 Ja
Lynstødstrøm (10/350 µs) (Iimp ) 100 kA
Lynstrømsklasse H
Nominel tændspænding (Ur imp ) ≤ 1,25 kV
Kapslingsklasse IP 67
Godkendelser UL, Inmetro

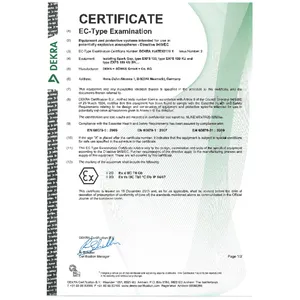

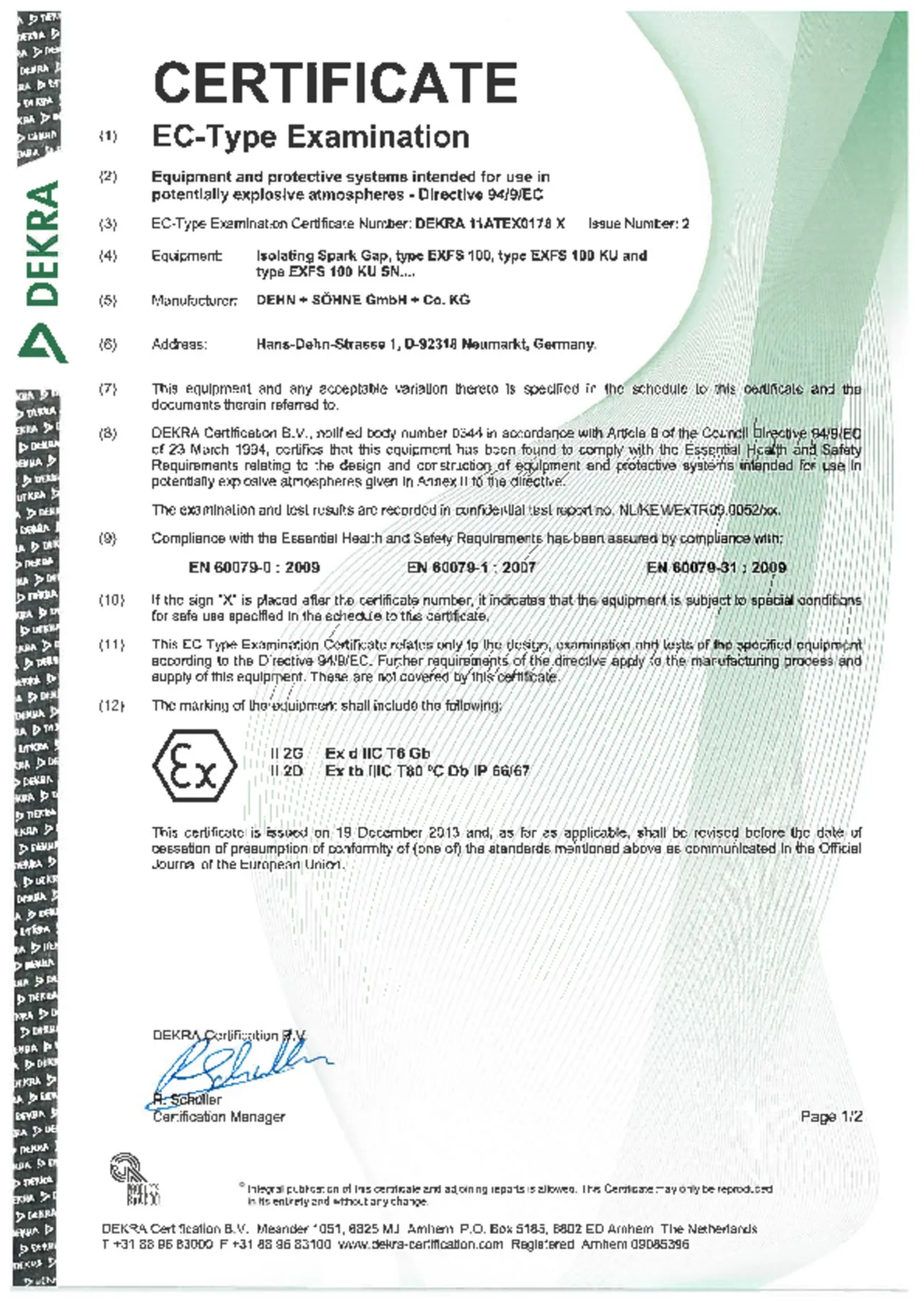

ATEX-godkendelser DEKRA 11ATEX0178 X
Ex-mærkning efter EN 60079-0 og EN 60079-1: gasser II 2 G Ex db IIC T6 Gb
Ex-mærkning efter EN 60079-0 og EN 60079-31: støv II 2 D Ex tb IIIC T80 °C Db IP 66/67

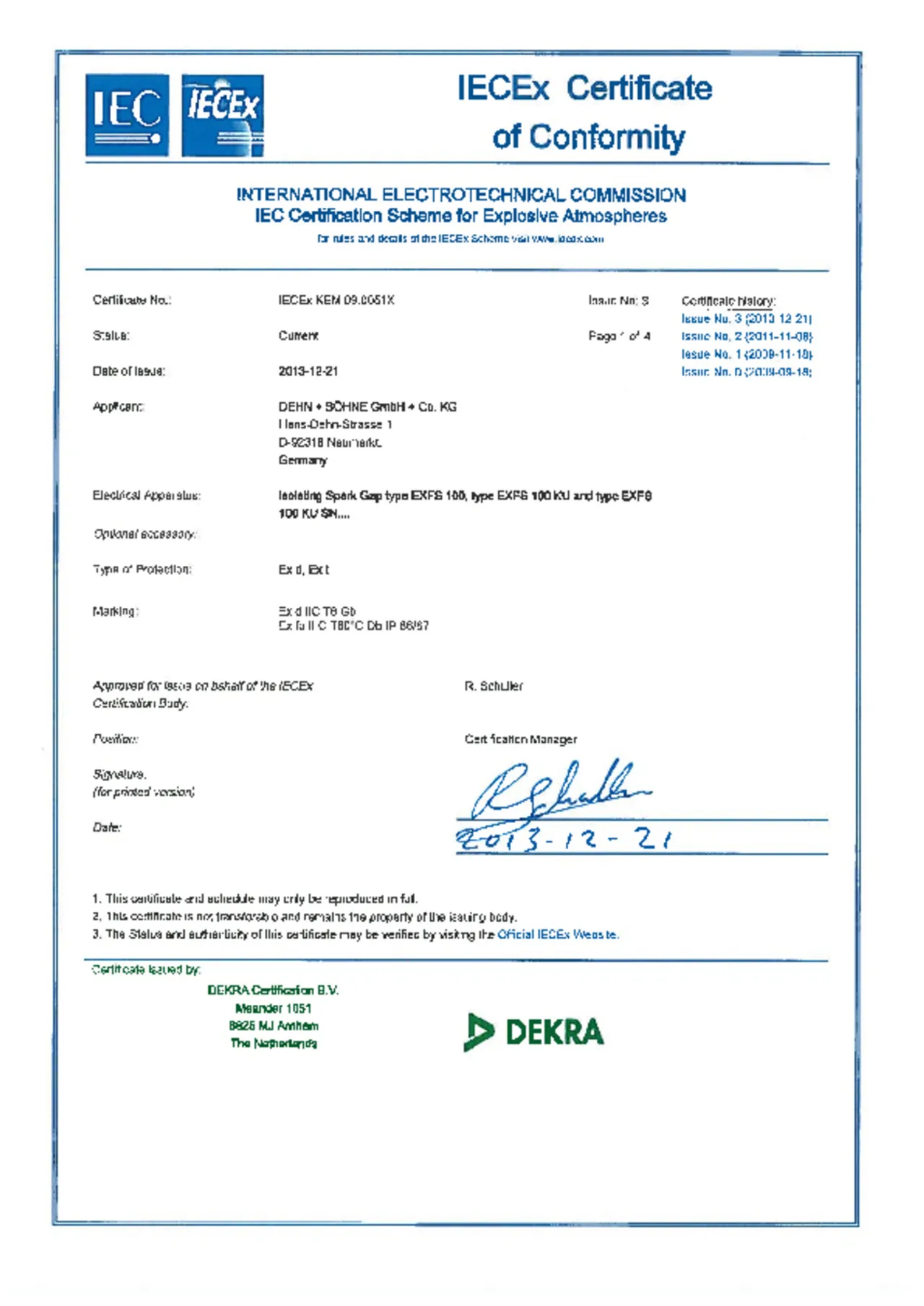

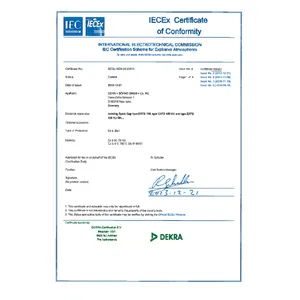

IECEx-godkendelser IECEx KEM 09.0051X
Ex-mærkning efter EN 60079-0 og EN 60079-1: gas Ex db IIC T6 Gb
Ex-mærkning efter EN 60079-0 og EN 60079-31: dust Ex tb IIIC T80 °C Db IP 66/67
Inmetro-godkendelser TÜV 17.0698 X
Ex-mærkning efter EN 60079-0 og EN 60079-1: gas Ex db IIC T6 Gb
Ex-mærkning efter EN 60079-0 og EN 60079-31: dust Ex tb IIIC T80 °C Db IP 66/67

Product 923100 was added to Notepad.

Go to Notepad

Product 923100 was added to the cart.

Go to Web-Shop

EXFS 100 KU

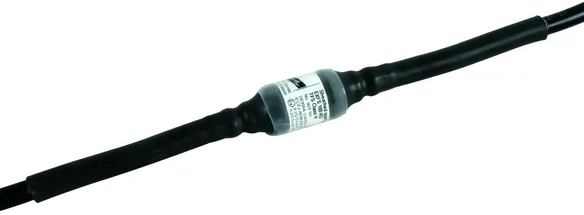

Ex-skillegnistgab med tilslutningskabler til montage over og under jorden; med vandtæt kappe; kan forkortes til kortere kabellængder.

1 Product

Part No. 923101 EXFS 100 KU

GTIN 4013364108332, Customs tariff No. (EU): 85369095, Gross weight: 2.14 kg, PU: 1.00 Pakkestørrelse

Predecessor

Images

Additional information

Ex-skillegnistgab EXFS 100 KU
Ex-skillegnistgab EXFS 100 KU iht.
IEC 62561-3:2011 (81/387/CDV) / EN 62561-3

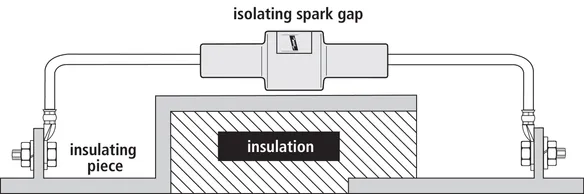

til lynbeskyttelses-potentialudligningen (beskyttelse af isoleringen)
iht. DIN VDE 0185-305-3,
særligt til brug i eksplosionsfarlige områder
til zone 1 eller 21, med tilslutningsledere til
montering over og under jorden
IECEx / ATEX-certificeret (2014/34/EU)
Ex-mærkning iht.
IEC / EN 60079: Gas II 2G Ex d IIC T6
IEC / EN 61241: Støv II 2D Ex tD A21 IP67 T 80 °C
Lynstødstrøm (10/350): 100 kA
Lynstrømsklasse iht. IEC 62561-3:2011 (81/387/CDV) / EN 50 164-3: H
Nominel afledestødstrøm (8/20): 100 kA
Nominel aktiveringsstødspænding:<= 1,25 kV
Driftsfrekvent tændspænding (50 Hz): <= 0,5 kV
Nominel driftsholdespænding (50 Hz): <= 250 V
Nominel afledestrøm (50 Hz):
500 A/0,2 sek. (Tu <= 45 °C)
Beskyttelsesklasse: IP67
Vandtæt plastkappe
Kabel: i begge sider NYY-J 1 x 25 mm2, ca. 2 m langt

fabrikat: DEHN
Type: EXFS 100 KU
artikelnr.: 923101
eller tilsvarende

Certificates



Technical data

Skillegnistgab efter EN 62561-3 / IEC 62561-3 Ja
Lynstødstrøm (10/350 µs) (Iimp ) 100 kA
Lynstrømsklasse H
Nominel tændspænding (Ur imp ) ≤ 1,25 kV
Kapslingsklasse IP 67
ATEX-godkendelser DEKRA 11ATEX0178 X
Ex-mærkning efter EN 60079-0 og EN 60079-1: gasser II 2 G Ex d IIC T6 Gb
Ex-mærkning efter EN 60079-0 og EN 60079-31: støv II 2 D Ex tb IIIC T80 °C Db IP 66/67
IECEx-godkendelser IECEx KEM 09.0051X
Ex-mærkning efter EN 60079-0 og EN 60079-1: gas Ex d IIC T6 Gb
Ex-mærkning efter EN 60079-0 og EN 60079-31: dust Ex tb IIIC T80°C Db IP 66/67
Inmetro-godkendelser TÜV 17.0698 X
Ex-mærkning efter EN 60079-0 og EN 60079-1: gas Ex db IIC T6 Gb
Ex-mærkning efter EN 60079-0 og EN 60079-31: dust Ex tb IIIC T80 °C Db IP 66/67

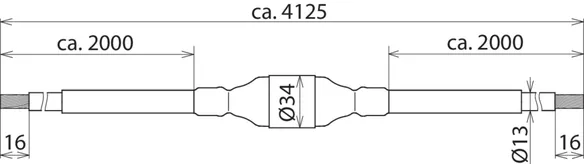

Kabellængde 2x ca. 2000 mm
