DEHNguard modular YPV ... FM

Komplet enhed til brug i solcelleanlæg bestående af en basisdel og påsatte beskyttelsesmoduler
Fejlsikker Y-kobling med tre højtydende varistorer forhindrer skader på overspændingsbeskyttelsen ved isolationsfejl i generatorkredsen
Testet iht. EN 61643-31
Høj overvågningssikkerhed med skilleanordning "Termodynamisk kontrol"
Fejlvisning med rød markering i rude
Kan anvendes iht. IEC 60364-7-712 "Oprettelse af solcelle-forsyningssystemer"

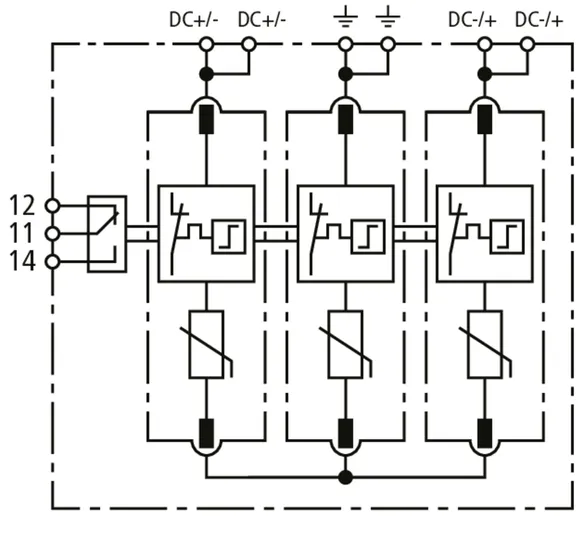

DEHNguard MP YPV ... FM

Flerpolet, modulær overspændingsafleder til solcelleanlæg med fjernmeldekontakt til overvågningsanordning (potentialfri skiftekontakt).

2 Products

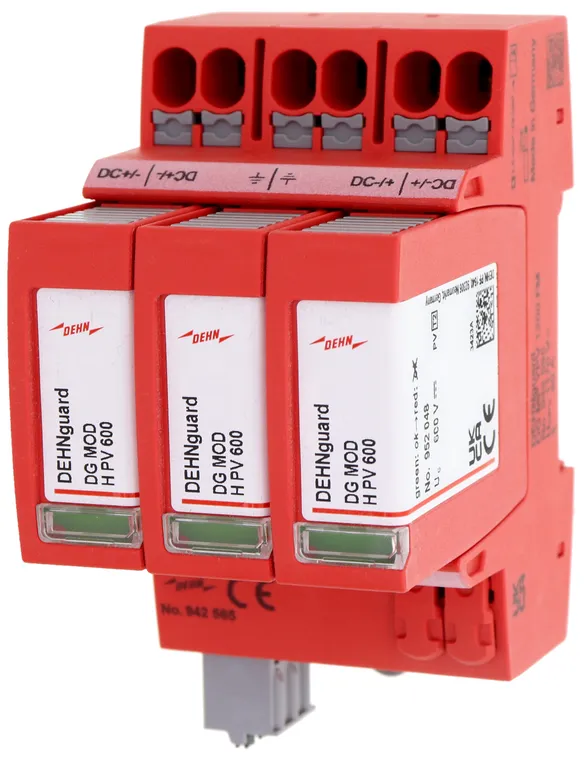

Part No. 942565 DG MP YPV 1200 FM

GTIN 4013364495685, Customs tariff No. (EU): 85363030, Gross weight: 355.99 g, PU: 1.00 Pakkestørrelse

Images

Additional information

CAD files

Overspændingsafleder DEHNguard MP YPV 1200 FM
Flerpolet, modulær, stikbar afleder til solcelleanlæg
med dobbelt push-in-tilslutningsklemme egnet
til parallel- og serieforbindelse
op til 1170 V DC, bredde 3TE
Fejlvisning
Med fjernmeldekontakt
Type 2 iht. EN 61643-31
Kan anvendes iht. IEC 60364-7-712
Maksimal PV-spænding: <= 1170 V DC
Samlet afledningsstødstrøm: 40 kA
Beskyttelsesniveau: <= 4 kV
Kortslutningsbæreevne Iscpv: 10 kA

fabrikat: DEHN
Type: DG MP YPV 1200 FM
artikelnr.: 942565
eller tilsvarende

Certificates

Technical data

SPD iht. EN 61643-31 / ... IEC 61643-31	Type 2 / Klasse II
Max. solcellespænding (U_CPV )	1170 V
Kortslutningsbæreevne (I_SCPV )	10 kA
Mærkeafledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Restspænding (U_P )	≤ 4 kV
FM-kontakt/kontaktform	Skiftekontakt

SPD iht. EN 61643-31 / ... IEC 61643-31	Type 2 / Klasse II
Max. solcellespænding (U_CPV )	1170 V
Kortslutningsbæreevne (I_SCPV )	10 kA
Samlet afledestødstrøm (8/20 µs) (I_total )	40 kA
Mærkeafledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Restspænding (U_P )	≤ 4 kV
Nominel laststrøm DC (I_L )	40 A
Reaktionstid (t_A )	≤ 25 ns
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv
Tilslutningstværsnit (min.)	6 mm²fintrådet
Tilslutningstværsnit (max.)	10 mm²massiv / fintrådet
Tilslutningstværsnit (min.) med endemuffe	1,5 mm²
Tilslutningstværsnit (maks.) med endemuffe	6 mm²
Tilslutningstværsnit (maks.) med endemuffe uden krave	10 mm²
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20

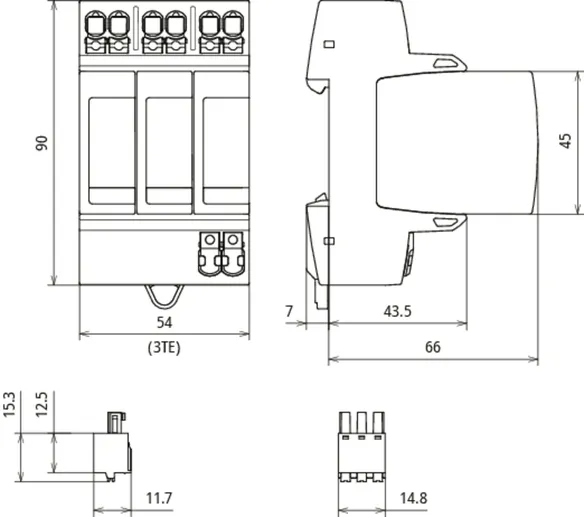

Indbygningsmål	3 modul(er), DIN 43880
FM-kontakt/kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	Max. 1,5 mm² massiv / fintrådet

Product 942565 was added to Notepad.

Go to Notepad

Product 942565 was added to the cart.

Go to Web-Shop

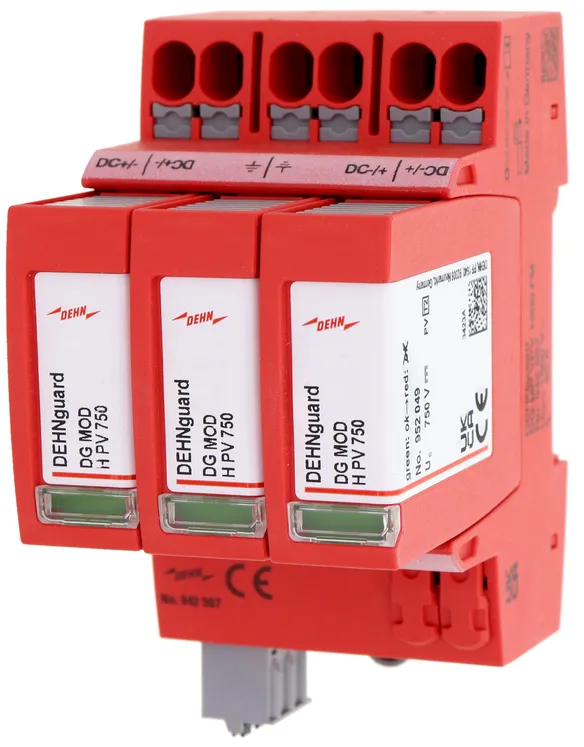

Part No. 942567 DG MP YPV 1500 FM

GTIN 4013364495678, Customs tariff No. (EU): 85363030, Gross weight: 387.05 g, PU: 1.00 Pakkestørrelse

Images

Additional information

CAD files

Overspændingsafleder DEHNguard MP YPV 1500 FM
Flerpolet, modulær, stikbar afleder til solcelleanlæg
med dobbelt push-in-tilslutningsklemme egnet
til parallel- og serieforbindelse
op til 1500 V DC, bredde 3TE
Fejlvisning
Med fjernmeldekontakt
Type 2 iht. EN 61643-31
Kan anvendes iht. IEC 60364-7-712
Maksimal PV-spænding: <= 1500 V DC
Samlet afledningsstødstrøm: 40 kA
Beskyttelsesniveau: <= 5 kV
Kortslutningsbæreevne Iscpv: 10 kA

fabrikat: DEHN
Type: DG MP YPV 1500 FM
artikelnr.: 942567
eller tilsvarende

Certificates

Technical data

SPD iht. EN 61643-31 / ... IEC 61643-31	Type 2 / Klasse II
Max. solcellespænding (U_CPV )	1500 V
Kortslutningsbæreevne (I_SCPV )	10 kA
Mærkeafledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Restspænding (U_P )	≤ 5 kV
FM-kontakt/kontaktform	Skiftekontakt

SPD iht. EN 61643-31 / ... IEC 61643-31	Type 2 / Klasse II
Max. solcellespænding (U_CPV )	1500 V
Kortslutningsbæreevne (I_SCPV )	10 kA
Samlet afledestødstrøm (8/20 µs) (I_total )	40 kA
Mærkeafledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Restspænding (U_P )	≤ 5 kV
Nominel laststrøm DC (I_L )	40 A
Reaktionstid (t_A )	≤ 25 ns
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv
Tilslutningstværsnit (min.)	6 mm²fintrådet
Tilslutningstværsnit (max.)	10 mm²massiv / fintrådet
Tilslutningstværsnit (min.) med endemuffe	1,5 mm²
Tilslutningstværsnit (maks.) med endemuffe	6 mm²
Tilslutningstværsnit (maks.) med endemuffe uden krave	10 mm²
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	3 modul(er), DIN 43880
FM-kontakt/kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	Max. 1,5 mm² massiv / fintrådet

Product 942567 was added to Notepad.

Go to Notepad

Product 942567 was added to the cart.

Go to Web-Shop

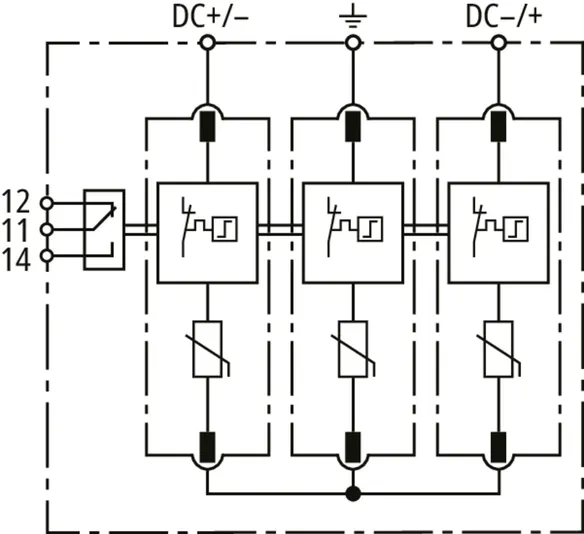

DEHNguard M YPV ... FM

Flerpolet, modulær overspændingsafleder til solcelleanlæg med fjernmeldekontakt til fjernovervågning (potentialfri skiftekontakt).

2 Products

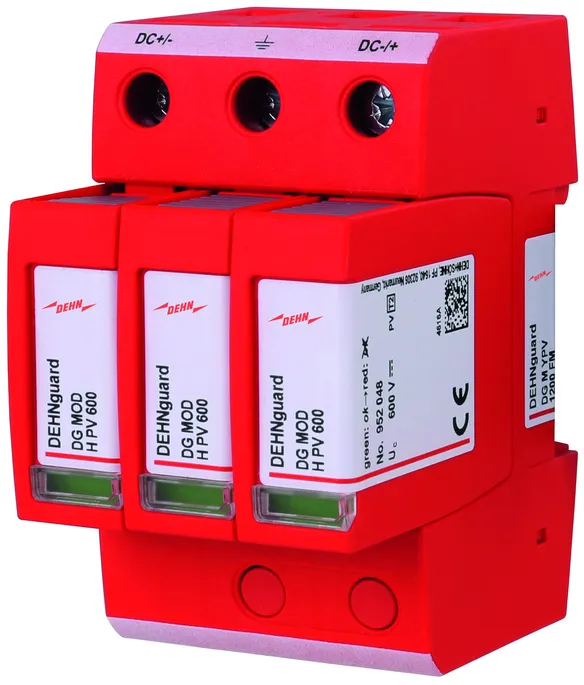

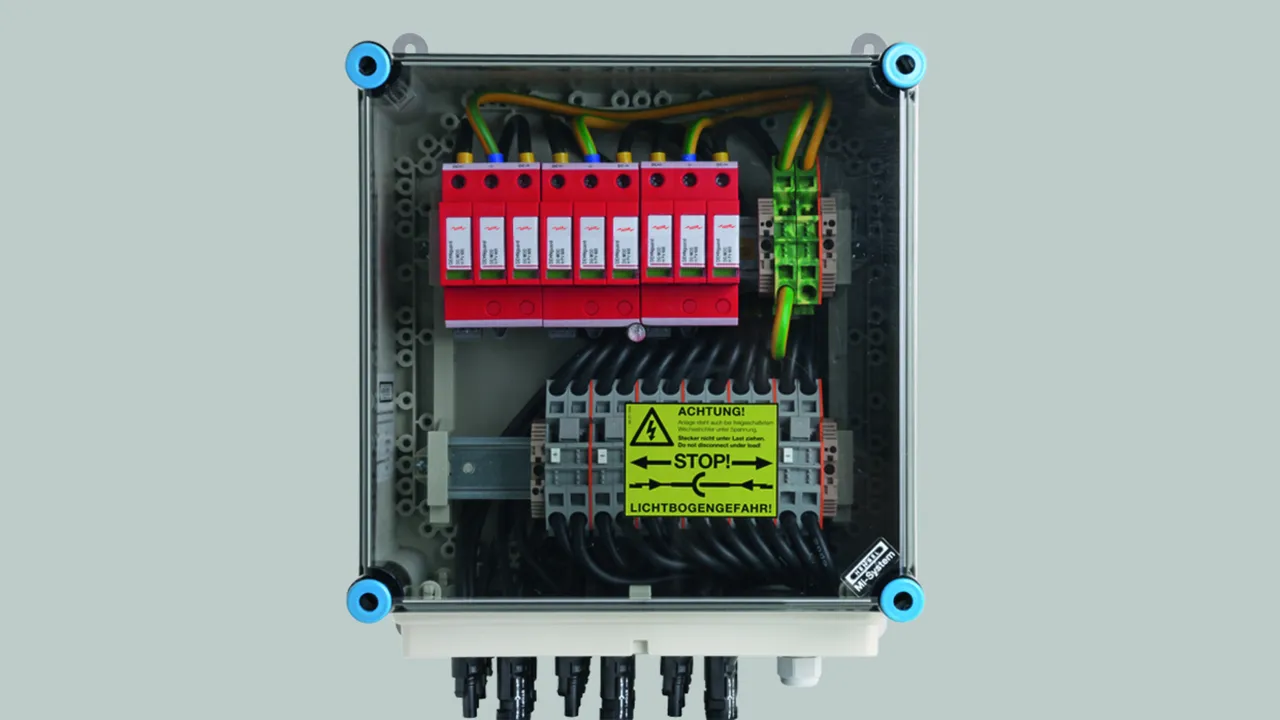

Part No. 952565 DG M YPV 1200 FM

GTIN 4013364327719, Customs tariff No. (EU): 85354000, Gross weight: 382.00 g, PU: 1.00 Pakkestørrelse

Images

Additional information

- old
Overspændingsafleder DEHNguard M YPV 1200 FM
Flerpolet, modulær, stikbar afleder til solcelleanlæg
op til 1170 V DC, bredde 3TE
Fejlvisning
Type 2 iht. EN 61643-31
Kan anvendes iht. IEC 60364-7-712
Maksimal PV-spænding: <= 1170 V DC
Samlet afledningsstødstrøm: 40 kA
Beskyttelsesniveau: <= 4 kV
Kortslutningsbæreevne Iscpv: 10 kA

fabrikat: DEHN
Type: DG M YPV 1200 FM
artikelnr.: 952565
eller tilsvarende

Certificates

Technical data

SPD iht. EN 61643-31 / ... IEC 61643-31	Type 2 / Klasse II
Max. solcellespænding (U_CPV )	1170 V
Kortslutningsbæreevne (I_SCPV )	10 kA
Mærkeafledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Restspænding (U_P )	≤ 4 kV
Godkendelser	KEMA, UL
FM-kontakt/kontaktform	Skiftekontakt

SPD iht. EN 61643-31 / ... IEC 61643-31	Type 2 / Klasse II
Max. solcellespænding (U_CPV )	1170 V
Kortslutningsbæreevne (I_SCPV )	10 kA
Samlet afledestødstrøm (8/20 µs) (I_total )	40 kA
Mærkeafledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Restspænding (U_P )	≤ 4 kV
Reaktionstid (t_A )	≤ 25 ns
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm² massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm² massiv / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20

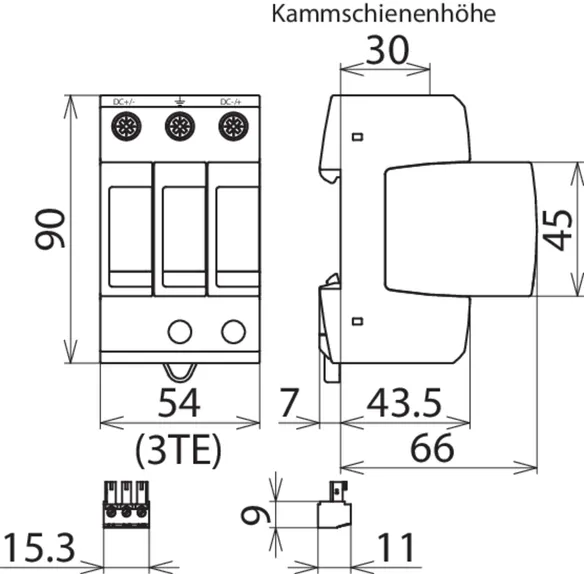

Indbygningsmål	3 modul(er), DIN 43880
Godkendelser	KEMA, UL
FM-kontakt/kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0.5 A
Tilslutningstværsnit for FM-klemme	Max. 1,5 mm² massiv / fintrådet
Udvidede tekniske data:	---------------------------------
– Indsættes i DC-batteriforsyning op til I_SCCR	≤ 100 kA (t ≤ 5,83 ms)
– Backupsikring til DC-batterilagersystemer op til I_SCCR	Bussman HLS 2000Vdc / 200 A 2+/A173 DST aR, Herst.Art.Nr.: 170M2040
– Backupsikring til jævnstrømsbatterilagersystemer op til I_SCCR	Mersen Protistor D122SD20C200QF 200A 2000V DC aR

Product 952565 was added to Notepad.

Go to Notepad

Product 952565 was added to the cart.

Go to Web-Shop

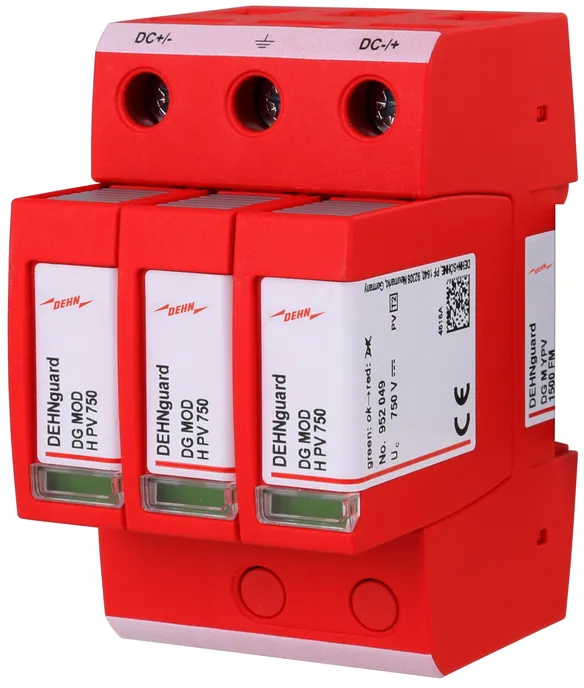

Part No. 952567 DG M YPV 1500 FM

GTIN 4013364327726, Customs tariff No. (EU): 85354000, Gross weight: 411.20 g, PU: 1.00 Pakkestørrelse

Images

Additional information

CAD files

Overspændingsafleder DEHNguard M YPV 1500 FM
Flerpolet, modulær, stikbar afleder til solcelleanlæg
op til 1500 V DC, bredde 3TE
Fejlvisning
Med fjernmeldekontakt
Type 2 iht. EN 61643-31
Kan anvendes iht. IEC 60364-7-712
Maksimal PV-spænding: <= 1500 V DC
Samlet afledningsstødstrøm: 40 kA
Beskyttelsesniveau: <= 5 kV
Kortslutningsbæreevne Iscpv: 10 kA

fabrikat: DEHN
Type: DG M YPV 1500 FM
artikelnr.: 952567
eller tilsvarende

Certificates

Technical data

SPD iht. EN 61643-31 / ... IEC 61643-31	Type 2 / Klasse II
Max. solcellespænding (U_CPV )	1500 V
Kortslutningsbæreevne (I_SCPV )	10 kA
Mærkeafledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Restspænding (U_P )	≤ 5 kV
Godkendelser	UL, KEMA
FM-kontakt/kontaktform	Skiftekontakt

SPD iht. EN 61643-31 / ... IEC 61643-31	Type 2 / Klasse II
Max. solcellespænding (U_CPV )	1500 V
Kortslutningsbæreevne (I_SCPV )	10 kA
Samlet afledestødstrøm (8/20 µs) (I_total )	40 kA
Mærkeafledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Restspænding (U_P )	≤ 5 kV
Reaktionstid (t_A )	≤ 25 ns
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm² massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	3 modul(er), DIN 43880
Godkendelser	UL, KEMA
FM-kontakt/kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	Max. 1,5 mm² massiv / fintrådet
Udvidede tekniske data:	---------------------------------
– Indsættes i DC-batteriforsyning op til I_SCCR	≤ 100 kA (t ≤ 5,83 ms)
– Backupsikring til DC-batterilagersystemer op til I_SCCR	Bussman HLS 2000Vdc / 200 A 2+/A173 DST aR, Herst.Art.Nr.: 170M2040
– Backupsikring til jævnstrømsbatterilagersystemer op til I_SCCR	Mersen Protistor D122SD20C200QF 200A 2000V DC aR

Product 952567 was added to Notepad.

Go to Notepad

Product 952567 was added to the cart.

Go to Web-Shop

Results for products (0)

Results for content (0)

DEHNguard modular YPV ... FM

DEHNguard MP YPV ... FM

Part No. 942565 DG MP YPV 1200 FM

Product 942565 was added to Notepad.

Product 942565 was added to the cart.

Part No. 942567 DG MP YPV 1500 FM

Product 942567 was added to Notepad.

Product 942567 was added to the cart.

DEHNguard M YPV ... FM

Part No. 952565 DG M YPV 1200 FM

Product 952565 was added to Notepad.

Product 952565 was added to the cart.

Part No. 952567 DG M YPV 1500 FM

Product 952567 was added to Notepad.

Product 952567 was added to the cart.

DEHNguard modular YPV ... FM

DEHNguard MP YPV ... FM

Part No. 942565 DG MP YPV 1200 FM

You are not authorized to download 942XXX_DG_MP_YPV_XXX_FM.stp

You are not authorized to download 942XXX_DG_MP_YPV_XXX_FM.igs

You are not authorized to download 942XXX_DG_MP_YPV_XXX_FM.jt

You are not authorized to download 942XXX_DG_MP_YPV_XXX_FM.dwg

You are not authorized to download 942XXX_DG_MP_YPV_XXX_FM_m_D.dxf

Product 942565 was added to Notepad.

Product 942565 was added to the cart.

Part No. 942567 DG MP YPV 1500 FM

You are not authorized to download 942XXX_DG_MP_YPV_XXX_FM.stp

You are not authorized to download 942XXX_DG_MP_YPV_XXX_FM.igs

You are not authorized to download 942XXX_DG_MP_YPV_XXX_FM.jt

You are not authorized to download 942XXX_DG_MP_YPV_XXX_FM.dwg

You are not authorized to download 942XXX_DG_MP_YPV_XXX_FM_m_D.dxf

Product 942567 was added to Notepad.

Product 942567 was added to the cart.

DEHNguard M YPV ... FM

Part No. 952565 DG M YPV 1200 FM

Product 952565 was added to Notepad.

Product 952565 was added to the cart.

Part No. 952567 DG M YPV 1500 FM

You are not authorized to download 952305.stp

You are not authorized to download 952305.igs

You are not authorized to download 952305.jt

You are not authorized to download 952305.dwg

You are not authorized to download 952305m_E.dxf

You are not authorized to download DEHN.952567.wspak

You are not authorized to download DEHN.952567.edz

Product 952567 was added to Notepad.

Product 952567 was added to the cart.
