DEHNcon-H

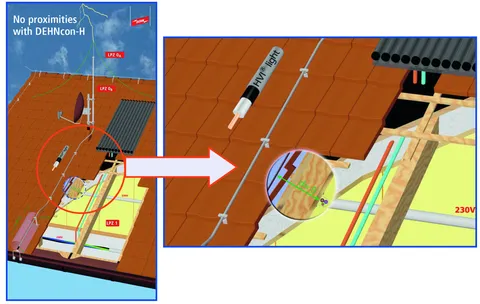

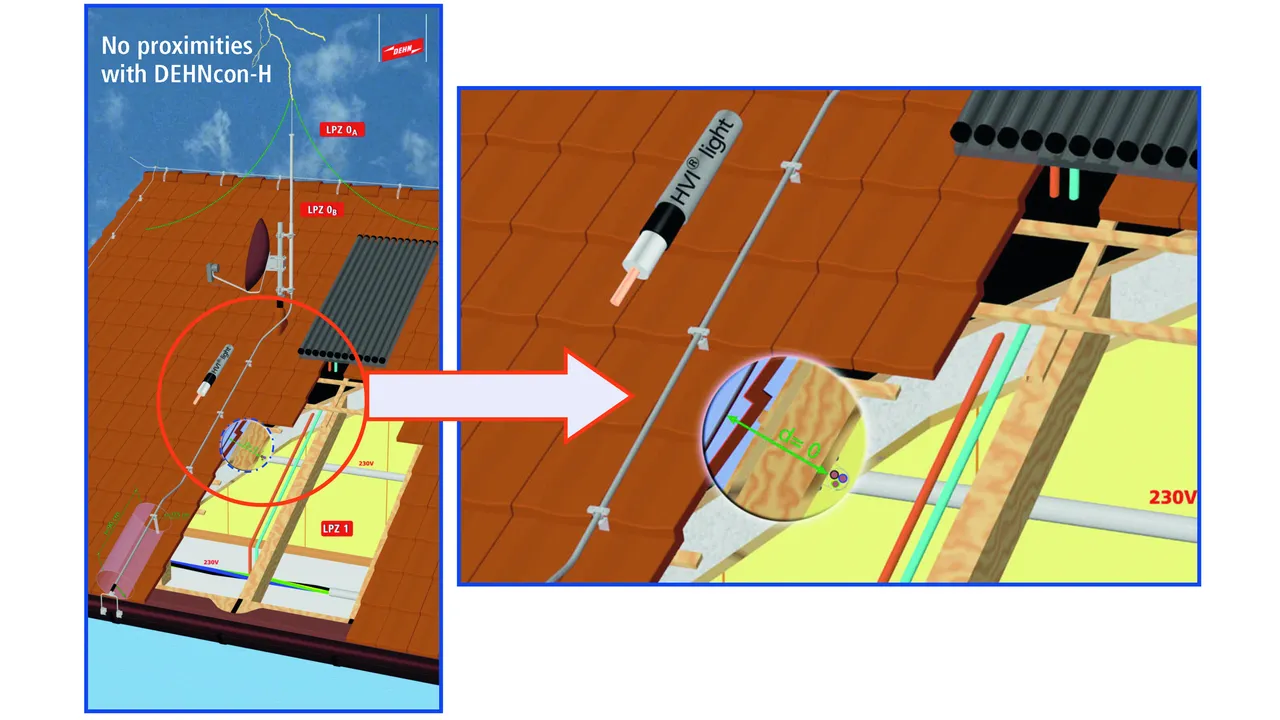

Ved monteringen af blanke, ikke isolerede tråde på indfangersystemet umiddelbart på taget skal separationsafstanden til elektriske systemer og metalsystemer under tagfladen overholdes i overensstemmelse med det aktuelle tekniske niveau og gældende lynstrømsstandard DIN EN 62305-3 (VDE 0185-305-3). Under tagdækningen findes der mange ledningsinstallationer, rørsystemer samt metaldele i umiddelbar nærhed af indfangersystemer/nedledninger, og de kan udgøre et nærhedsproblem. Løsningen af sådanne nærhedsproblemer er isolerede indfangersystemer med højspændingsisolerede nedledninger.

– Nyt system til det isolerede indfangersystem på sende-/modtageranlæg (parabol, antenner) eller på hele bygninger eller dele af bygninger
– Optisk tilpasset udgave vha. indvendig føring af HVI light-lederen i støtterør, reduceret mål på støtterøret (Al-rør 40x5 mm) med lav vægt af hele enheden, også til montering på eksisterende antennerør.
– Den indvendige endeafslutning er ført ud ved bunden af støtterøret med et fleksibelt, rustfrit stålbånd for tilslutningen til potentialudligningen
– Højspændingsresistent isoleret nedleder til overholdelse af separationsafstanden til elektrisk ledende dele iht. DIN EN 62305-3 (VDE 0185-305-3).
– Tilsvarende separationsafstand s ≤ 45 cm (i luft) eller s ≤ 90 cm (fast materiale).
– Støtterør med isoleringsområde af glasfiberforstærket plast (GFK) Ø30 mm
– Materialefaktor km = 0,7
– Farve: lysegrå, UV-stabiliseret

HVI light-lederen opfylder kravene iht. DIN IEC/TS 62561-8 (VDE V 0185-561-8).

Details

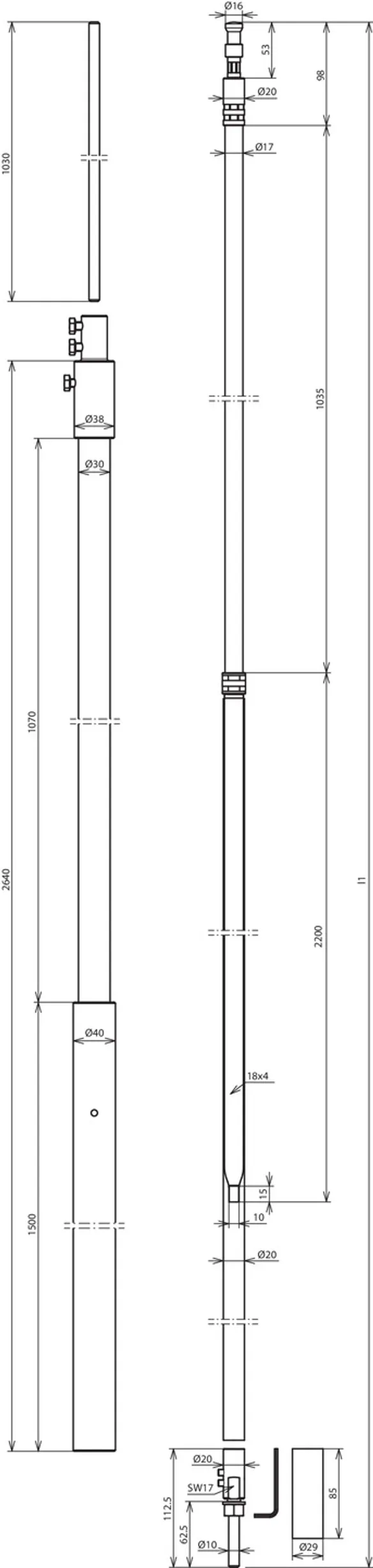

Detalje – støtterør med indbygget leder.

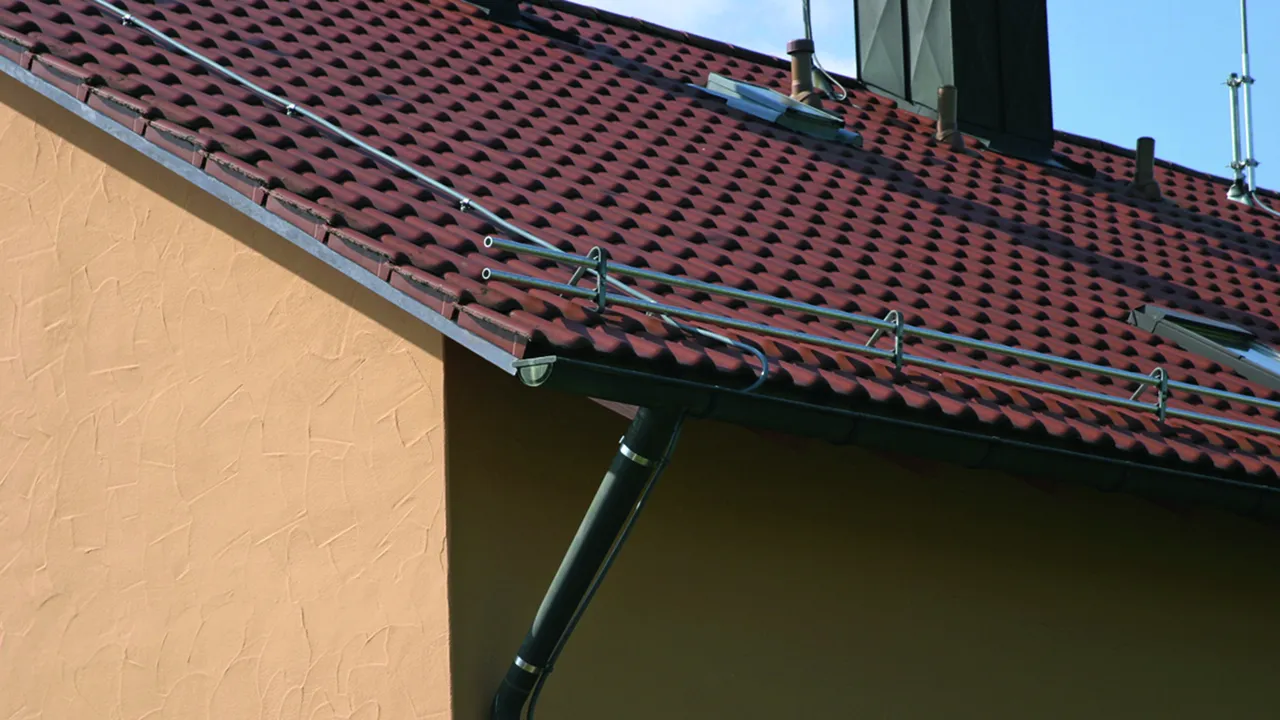

lorem ipsum

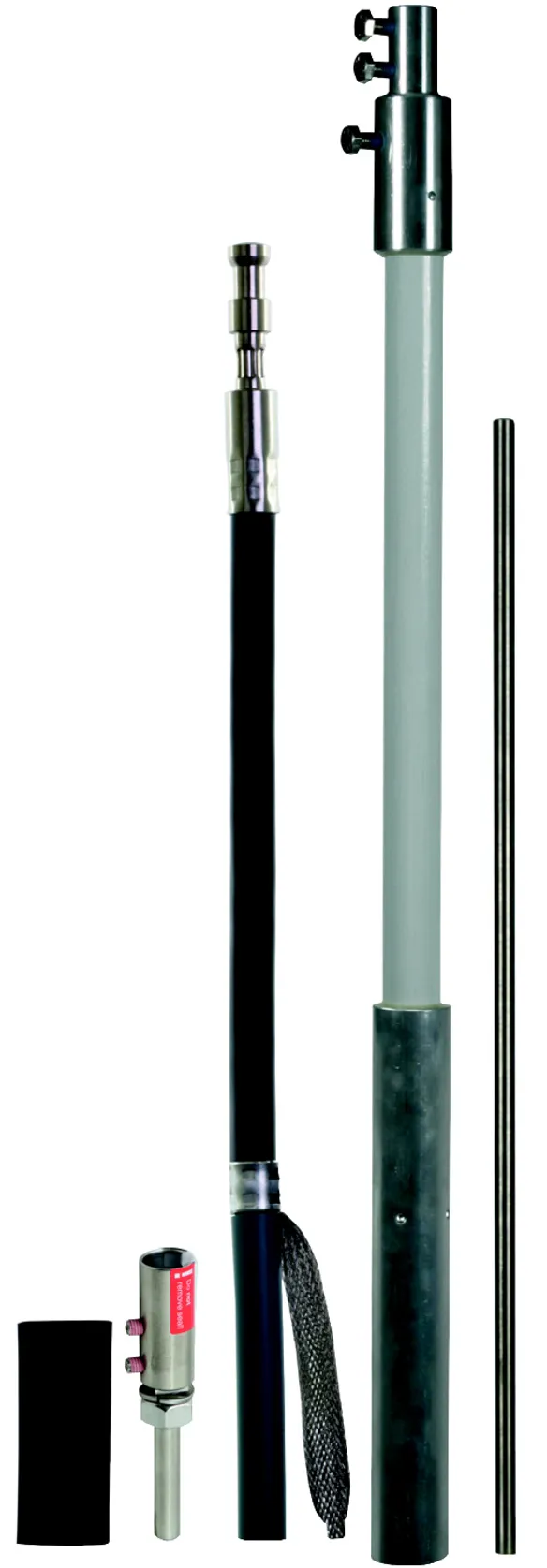

HVI-leder light i støtterør med indfangerspids

Med indvendig endeafslutning og indfangerspids af rustfrit stål Ø10 mm.

5 Products

Part No. 819255 HVI LI 20 L6M SR1990 FSP500 GFK AL V2A

GTIN 4013364255371, Customs tariff No. (EU): 85389099, Gross weight: 6.84 kg, PU: 1.00 Pakkestørrelse

Predecessor

Images

Additional information

DEHNcon-H HVI light-leder i støtterør 1990 mm med indfangerspids 500 mm
DEHNcon-H isoleret indfangersystem
f.eks. på sende-/modtageranlæg
(paraboler, antenner).
Optisk tilpasset udgave med indvendigt ført
HVI light-leder i støtterøret
Højspændingsfast isoleret nedleder til opretholdelse
af separationsafstanden til elektrisk ledende dele
iht. DIN EN 62305-3 (VDE 0185-305-3)
Tilsvarende separationsafstand s =< 45 cm (i luft)
eller s =< 90 cm (fast materiale).
Støtterørene er dimensionerede iht.
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
HVI light-leder i støtterør med speciel, indvendigt ført
endeafslutning og indfangerspids Ø10 mm, længde 500 mm.
Materiale (støtterør): GFK / Al
Længde (støtterør): 1990 mm
Diameter Ø leder: 20 mm
Farve (leder): Grå ●
Materiale (leder): Cu
Tilsvarende separationsafstand s (i luft): ≤ 45 cm
Min. bestillingslængde: 6 m
Max. vindstyrke: (maks. frilængde 1890 mm, 1x HVI light indvendigt) 240 km/t
Max. frilængde: 1890 mm
Min. indspændingsafstand: 600 mm
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: HVI LI 20 L6M SR1990 FSP500 GFK AL V2A
artikelnr.: 819255
eller tilsvarende

Certificates



Technical data

Materiale (støtterør) GFK / Al
Længde (støtterør) 1990 mm
Længde (indfangerspids) 500 mm
Materiale (leder) Cu
Tilsvarende separationsafstand s (i luft) ≤ 45 cm
Min. bestillingslængde 6 m
Max. vindstyrke (maks. frilængde 1890 mm, 1x HVI light indvendigt) 240 km/t
Max. frilængde 1890 mm
Min. indspændingsafstand 600 mm
Standarder DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819255 was added to Notepad.

Go to Notepad

Product 819255 was added to the cart.

Go to Web-Shop

Part No. 819256 HVI LI 20 L6M SR1990 FSP1000 GFK AL V2A

GTIN 4013364255388, Customs tariff No. (EU): 85389099, Gross weight: 7.14 kg, PU: 1.00 Pakkestørrelse

Predecessor

Images

Additional information

DEHNcon-H HVI light-leder i støtterør 1990 mm med indfangerspids 1000 mm
DEHNcon-H isoleret indfangersystem
f.eks. på sende-/modtageranlæg
(paraboler, antenner).
Optisk tilpasset udgave med indvendigt ført
HVI light-leder i støtterøret
Højspændingsfast isoleret nedleder til opretholdelse
af separationsafstanden til elektrisk ledende dele
iht. DIN EN 62305-3 (VDE 0185-305-3)
Tilsvarende separationsafstand s =< 45 cm (i luft)
eller s =< 90 cm (fast materiale).
Støtterørene er dimensionerede iht.
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
HVI light-leder i støtterør med speciel, indvendigt ført
endeafslutning og indfangerspids Ø10 mm, længde 1000 mm.
Materiale (støtterør): GFK / Al
Længde (støtterør): 1990 mm
Diameter Ø leder: 20 mm
Farve (leder): Grå ●
Materiale (leder): Cu
Tilsvarende separationsafstand s (i luft): ≤ 45 cm
Min. bestillingslængde: 6 m
Max. vindstyrke: (maks. frilængde 2390 mm, 1x HVI light indvendigt) 200 km/t
Max. frilængde: 2390 mm
Min. indspændingsafstand: 600 mm
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: HVI LI 20 L6M SR1990 FSP1000 GFK AL V2A
artikelnr.: 819256
eller tilsvarende

Certificates



Technical data

Materiale (støtterør) GFK / Al
Længde (støtterør) 1990 mm
Længde (indfangerspids) 1000 mm
Materiale (leder) Cu
Tilsvarende separationsafstand s (i luft) ≤ 45 cm
Min. bestillingslængde 6 m
Max. vindstyrke (maks. frilængde 2390 mm, 1x HVI light indvendigt) 200 km/t
Max. frilængde 2390 mm
Min. indspændingsafstand 600 mm
Standarder DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819256 was added to Notepad.

Go to Notepad

Product 819256 was added to the cart.

Go to Web-Shop

Part No. 819257 HVI LI 20 L6M SR2640 FSP500 GFK AL V2A

GTIN 4013364255395, Customs tariff No. (EU): 85389099, Gross weight: 7.79 kg, PU: 1.00 Pakkestørrelse

Predecessor

Images

Additional information

DEHNcon-H HVI light-leder i støtterør 2640 mm med indfangerspids 500 mm
DEHNcon-H isoleret indfangersystem
f.eks. på sende-/modtageranlæg
(paraboler, antenner).
Optisk tilpasset udgave med indvendigt ført
HVI light-leder i støtterøret
Højspændingsfast isoleret nedleder til opretholdelse
af separationsafstanden til elektrisk ledende dele
iht. DIN EN 62305-3 (VDE 0185-305-3)
Tilsvarende separationsafstand s =< 45 cm (i luft)
eller s =< 90 cm (fast materiale).
Støtterørene er dimensionerede iht.
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
HVI light-leder i støtterør med speciel, indvendigt ført
endeafslutning og indfangerspids Ø10 mm, længde 500 mm.
Materiale (støtterør): GFK / Al
Længde (støtterør): 2640 mm
Diameter Ø leder: 20 mm
Farve (leder): Grå ●
Materiale (leder): Cu
Tilsvarende separationsafstand s (i luft): ≤ 45 cm
Min. bestillingslængde: 6 m
Max. vindstyrke: (maks. frilængde 2540 mm, 1x HVI light indvendigt) 240 km/t
Max. frilængde: 2540 mm
Min. indspændingsafstand: 600 mm
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: HVI LI 20 L6M SR2640 FSP500 GFK AL V2A
artikelnr.: 819257
eller tilsvarende

Certificates



Technical data

Materiale (støtterør) GFK / Al
Længde (støtterør) 2640 mm
Længde (indfangerspids) 500 mm
Materiale (leder) Cu
Tilsvarende separationsafstand s (i luft) ≤ 45 cm
Min. bestillingslængde 6 m
Max. vindstyrke (maks. frilængde 2540 mm, 1x HVI light indvendigt) 240 km/t
Max. frilængde 2540 mm
Min. indspændingsafstand 600 mm
Standarder DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819257 was added to Notepad.

Go to Notepad

Product 819257 was added to the cart.

Go to Web-Shop

Part No. 819258 HVI LI 20 L6M SR2640 FSP1000 GFK AL V2A

GTIN 4013364255418, Customs tariff No. (EU): 85389099, Gross weight: 8.09 kg, PU: 1.00 Pakkestørrelse

Predecessor

Images

Additional information

DEHNcon-H HVI light-leder i støtterør 2640 mm med indfangerspids 1000 mm
DEHNcon-H isoleret indfangersystem
f.eks. på sende-/modtageranlæg
(paraboler, antenner).
Optisk tilpasset udgave med indvendigt ført
HVI light-leder i støtterøret
Højspændingsfast isoleret nedleder til opretholdelse
af separationsafstanden til elektrisk ledende dele
iht. DIN EN 62305-3 (VDE 0185-305-3)
Tilsvarende separationsafstand s =< 45 cm (i luft)
eller s =< 90 cm (fast materiale).
Støtterørene er dimensionerede iht.
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
HVI light-leder i støtterør med speciel, indvendigt ført
endeafslutning og indfangerspids Ø10 mm, længde 1000 mm.
Materiale (støtterør): GFK / Al
Længde (støtterør): 2640 mm
Diameter Ø leder: 20 mm
Farve (leder): Grå ●
Materiale (leder): Cu
Tilsvarende separationsafstand s (i luft): ≤ 45 cm
Min. bestillingslængde: 6 m
Max. vindstyrke: (maks. frilængde 3040 mm, 1x HVI light indvendigt) 201 km/t
Max. frilængde: 3040 mm
Min. indspændingsafstand: 600 mm
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: HVI LI 20 L6M SR2640 FSP1000 GFK AL V2A
artikelnr.: 819258
eller tilsvarende

Certificates



Technical data

Materiale (støtterør) GFK / Al
Længde (støtterør) 2640 mm
Længde (indfangerspids) 1000 mm
Materiale (leder) Cu
Tilsvarende separationsafstand s (i luft) ≤ 45 cm
Min. bestillingslængde 6 m
Max. vindstyrke (maks. frilængde 3040 mm, 1x HVI light indvendigt) 201 km/t
Max. frilængde 3040 mm
Min. indspændingsafstand 600 mm
Standarder DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819258 was added to Notepad.

Go to Notepad

Product 819258 was added to the cart.

Go to Web-Shop

Part No. 819259 HVI LI 20 L7.5M SR5040 FSP500 GFK AL V2A

GTIN 4013364256088, Customs tariff No. (EU): 85389099, Gross weight: 12.20 kg, PU: 1.00 Pakkestørrelse

Images

Additional information

DEHNcon-H HVI light-leder i støtterør 5040 mm med indfangerspids 500 mm
DEHNcon-H isoleret indfangersystem
f.eks. på sende-/modtageranlæg
(paraboler, antenner).
Optisk tilpasset udgave med indvendigt ført
HVI light-leder i støtterøret
Højspændingsfast isoleret nedleder til opretholdelse
af separationsafstanden til elektrisk ledende dele
iht. DIN EN 62305-3 (VDE 0185-305-3)
Tilsvarende separationsafstand s =< 45 cm (i luft)
eller s =< 90 cm (fast materiale).
Støtterørene er dimensionerede iht.
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
HVI light-leder i støtterør med speciel, indvendigt ført
endeafslutning og indfangerspids Ø10 mm, længde 500 mm.
Materiale (støtterør): GFK / Al
Længde (støtterør): 5040 mm
Diameter Ø leder: 20 mm
Farve (leder): Grå ●
Materiale (leder): Cu
Tilsvarende separationsafstand s (i luft): ≤ 45 cm
Min. bestillingslængde: 7,5 m
Max. vindstyrke: (maks. frilængde 4940 mm, 1x HVI light indvendigt) 149 km/t
Max. frilængde: 4940 mm
Min. indspændingsafstand: 600 mm
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: HVI LI 20 L7.5M SR5040 FSP500 GFK AL V2A
artikelnr.: 819259
eller tilsvarende



Technical data

Materiale (støtterør) GFK / Al
Længde (støtterør) 5040 mm
Længde (indfangerspids) 500 mm
Materiale (leder) Cu
Tilsvarende separationsafstand s (i luft) ≤ 45 cm
Min. bestillingslængde 7,5 m
Max. vindstyrke (maks. frilængde 4940 mm, 1x HVI light indvendigt) 149 km/t
Max. frilængde 4940 mm
Min. indspændingsafstand 600 mm
Standarder DIN IEC/TS 62561-8 (VDE V 0185-561-8)
