HVI-leder i støtterør

Højspændingsresistent og isoleret nedleder til opretholdelse af separationsafstanden til elektrisk ledende dele efter IEC/EN 62305-3. Til brug op til en tilsvarende separationsafstand på s ≤ 75 cm (i luft) eller s ≤ 150 cm (solidt materiale).
Optisk tilpasset støtterør anvendes til at skjule HVI-ledere.
Minimum ordrelængde af 6 eller 8 meter. Lederlængde skal angives ved ordre (trin af 0,5 m).
Ordren kan ikke returneres, da lederlængden tilpasses den individuelle bestilling.

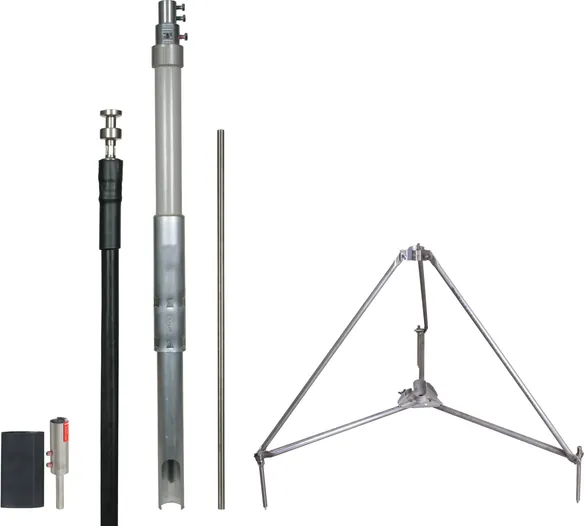

HVI-leder i støtterør med indfangerspids

Med indvendig endeafslutning og indfangerspids af rustfrit stål Ø10 mm, længde 1000 mm.

2 Products

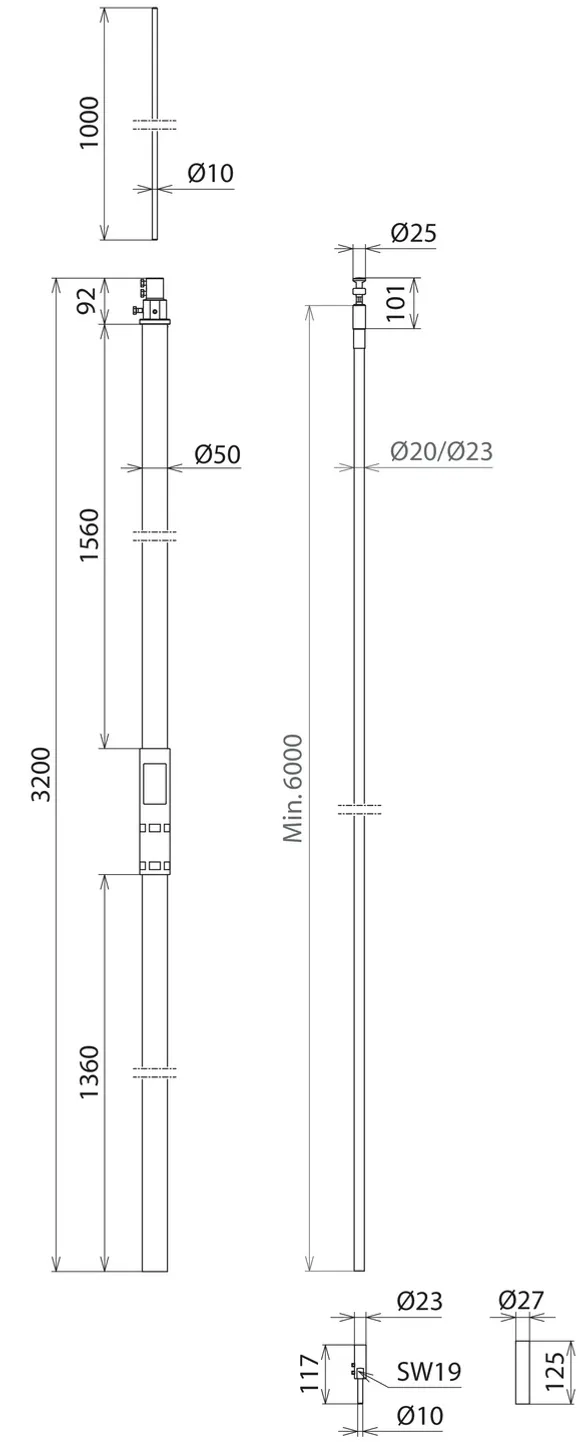

Part No. 819326 HVI 20 M L6M SR3200 IP FSP1000 GFK AL

GTIN 4013364260511, Customs tariff No. (EU): 85389099, Gross weight: 8.70 kg, PU: 1.00 Pakkestørrelse

Predecessor

Images

Additional information

HVI-leder i støtterør med indfangerspids, farve: sort
HVI-leder i støtterør
højspændingsresistent, isoleret nedleder
til overholdelse af separationsafstanden
til elektrisk ledende dele
iht. DIN EN 62305-3 (VDE 0185-305-3)
Tilsvarende separationsafstand s =< 75 cm (i luft)
eller s =< 150 cm (fast materiale)
Støtterørene med HVI-leder er dimensionerede iht.
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) til en
en vindstyrke på maks. 237 km/t.
HVI-leder i støtterør, med speciel, indvendigt ført
endeafslutning og indfangerspids Ø10 mm, længde 1000 mm.
Materiale (støtterør): GFK / Al
Længde (støtterør): 3200 mm
Transportlængde: 3200 mm
Diameter Ø leder: 20 mm
Farve (leder): Sort ●
Materiale (leder): Cu
Min. bestillingslængde: 6 m
Max. frilængde med indfangerspids (vægmontage): 3500 mm
Maks. vindstyrke: (maks. frilængde 3500 mm, 1x HVI indvendigt) 237 km/t
Maks. vindstyrke : (maks. frilængde 3500 mm, 1x HVI udvendigt) 227 km/t
Maks. vindstyrke : (maks. frilængde 3500 mm, 4x HVI udvendigt) 200 km/t
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: HVI 20 M L6M SR3200 IP FSP1000 GFK AL
artikelnr.: 819326
eller tilsvarende



Technical data

Materiale (støtterør) GFK / Al
Længde (støtterør) 3200 mm
Transportlængde 3200 mm
Ydre diameter Ø 50 mm
Diameter Ø leder 20 mm
Farve (leder) Sort ●
Materiale (leder) Cu
Min. bestillingslængde 6 m
Max. frilængde med indfangerspids (vægmontage) 3500 mm
Standarder DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819326 was added to Notepad.

Go to Notepad

Product 819326 was added to the cart.

Go to Web-Shop

Part No. 819336 HVI 23 L6M SR3200 IP FSP1000 GFK AL

GTIN 4013364241237, Customs tariff No. (EU): 85389099, Gross weight: 10.90 kg, PU: 1.00 Pakkestørrelse

Predecessor

Images

Additional information

HVI-leder i støtterør med indfangerspids, farve: grå
HVI-leder i støtterør
højspændingsresistent, isoleret nedleder
til overholdelse af separationsafstanden
til elektrisk ledende dele
iht. DIN EN 62305-3 (VDE 0185-305-3)
Tilsvarende separationsafstand s =< 75 cm (i luft)
eller s =< 150 cm (fast materiale)
Støtterørene med HVI-leder er dimensionerede iht.
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) til en
en vindstyrke på maks. 237 km/t.
HVI-leder placeret i støtterør, med speciel
indvendigt ført endeafslutning og indfangerspids Ø10 mm, længde 1000 mm
Materiale (støtterør): GFK / Al
Længde (støtterør): 3200 mm
Transportlængde: 3200 mm
Diameter Ø leder: 23 mm
Farve (leder): Grå ●
Materiale (leder): Cu
Min. bestillingslængde: 6 m
Max. frilængde med indfangerspids (vægmontage): 3500 mm
Maks. vindstyrke: (maks. frilængde 3500 mm, 1x HVI grå indvendigt) 237 km/t
Maks. vindstyrke : (maks. frilængde 3500 mm, 1x HVI grå udvendigt) 225 km/t
Maks. vindstyrke : (maks. frilængde 3500 mm, 4x HVI grå udvendigt) 194 km/t
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: HVI 23 L6M SR3200 IP FSP1000 GFK AL
artikelnr.: 819336
eller tilsvarende

Certificates



Technical data

Materiale (støtterør) GFK / Al
Længde (støtterør) 3200 mm
Transportlængde 3200 mm
Ydre diameter Ø 50 mm
Diameter Ø leder 23 mm
Farve (leder) Grå ●
Materiale (leder) Cu
Min. bestillingslængde 6 m
Max. frilængde med indfangerspids (vægmontage) 3500 mm
Standarder DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819336 was added to Notepad.

Go to Notepad

Product 819336 was added to the cart.

Go to Web-Shop

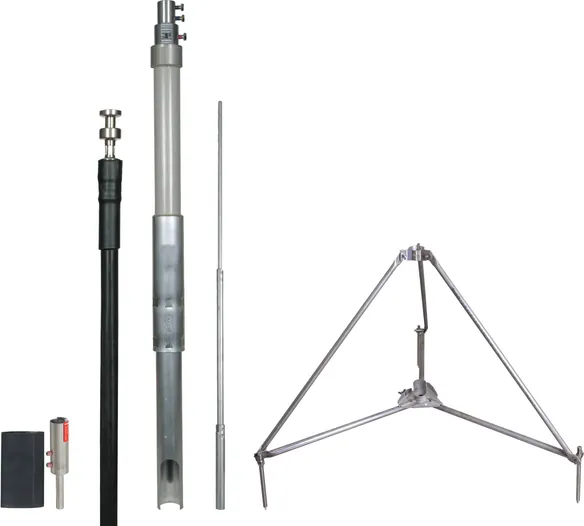

HVI-leder i støtterør med indfanger

Med indvendig endeafslutning og indfangerspids Al Ø22/16/10 mm, længde 2500 mm.

4 Products

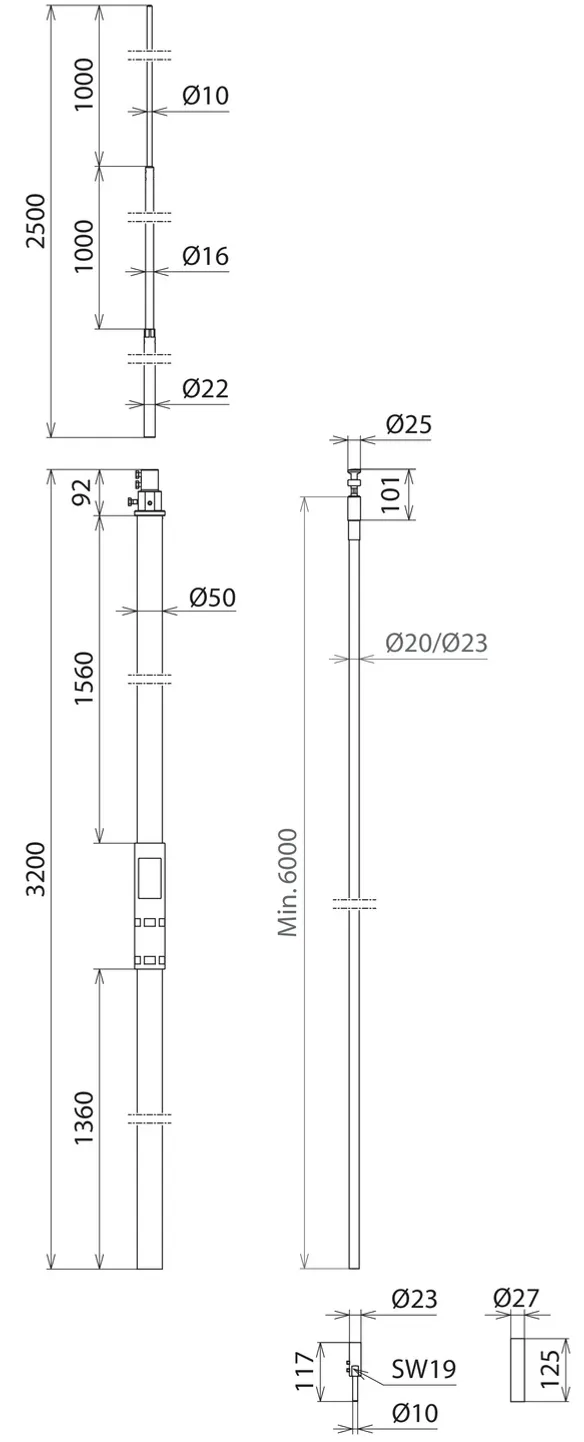

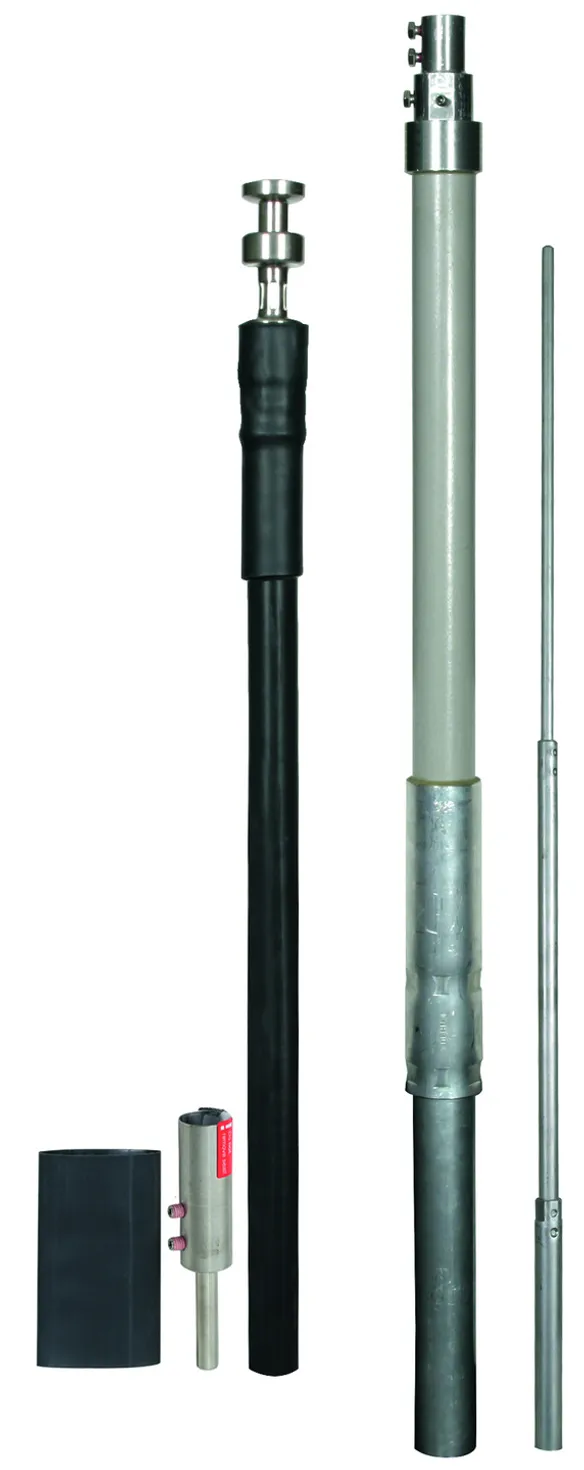

Part No. 819328 HVI 20 M L6M SR3200 IP RFS2500 GFK AL

GTIN 4013364260504, Customs tariff No. (EU): 85389099, Gross weight: 9.10 kg, PU: 1.00 Pakkestørrelse

Predecessor

Images

Additional information

HVI-leder i støtterør med indfangerstang, farve: sort
HVI-leder i støtterør
højspændingsresistent, isoleret nedleder
til overholdelse af separationsafstanden
til elektrisk ledende dele
iht. DIN EN 62305-3 (VDE 0185-305-3)
Tilsvarende separationsafstand s =< 75 cm (i luft)
eller s =< 150 cm (fast materiale)
Støtterørene med HVI-leder er dimensionerede iht.
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) til en
vindstyrke på maks. 189 km/t.
HVI-leder i støtterør, med speciel, indvendigt ført
endeafslutning og indfangerstang Ø22/16/10 mm, længde 2500 mm
Materiale (støtterør): GFK / Al
Længde (støtterør): 3200 mm
Transportlængde: 3200 mm
Diameter Ø leder: 20 mm
Farve (leder): Sort ●
Materiale (leder): Cu
Min. bestillingslængde: 6 m
Max. frilængde med indfangerstang (vægmontage): 5000 mm
Maks. vindstyrke: (maks. frilængde 5000 mm, 1x HVI indvendigt) 189 km/t
Maks. vindstyrke : (maks. frilængde 5000 mm, 1x HVI udvendigt) 176 km/t
Maks. vindstyrke : (maks. frilængde 5000 mm, 4x HVI udvendigt) 156 km/t
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: HVI 20 M L6M SR3200 IP RFS2500 GFK AL
artikelnr.: 819328
eller tilsvarende

Certificates



Technical data

Materiale (støtterør) GFK / Al
Længde (støtterør) 3200 mm
Transportlængde 3200 mm
Ydre diameter Ø 50 mm
Diameter Ø leder 20 mm
Farve (leder) Sort ●
Materiale (leder) Cu
Min. bestillingslængde 6 m
Max. frilængde med indfangerstang (vægmontage) 5000 mm
Standarder DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819328 was added to Notepad.

Go to Notepad

Product 819328 was added to the cart.

Go to Web-Shop

Part No. 819338 HVI 23 L6M SR3200 IP RFS2500 GFK AL

GTIN 4013364241244, Customs tariff No. (EU): 85389099, Gross weight: 11.30 kg, PU: 1.00 Pakkestørrelse

Predecessor

Images

Additional information

HVI-leder i støtterør med indfangerstang, farve: grå
HVI-leder i støtterør
højspændingsresistent, isoleret nedleder
til overholdelse af separationsafstanden
til elektrisk ledende dele
iht. DIN EN 62305-3 (VDE 0185-305-3)
Tilsvarende separationsafstand s =< 75 cm (i luft)
eller s =< 150 cm (fast materiale)
Støtterørene med HVI-leder er dimensionerede iht.
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) til en
vindstyrke på maks. 189 km/t.
HVI-leder i støtterør, med speciel, indvendigt ført
endeafslutning og indfangerstang Ø22/16/10 mm, længde 2500 mm
Materiale (støtterør): GFK / Al
Længde (støtterør): 3200 mm
Transportlængde: 3200 mm
Diameter Ø leder: 23 mm
Farve (leder): Grå ●
Materiale (leder): Cu
Min. bestillingslængde: 6 m
Max. frilængde med indfangerstang (vægmontage): 5000 mm
Maks. vindstyrke: (maks. frilængde 5000 mm, 1x HVI grå indvendigt) 189 km/t
Maks. vindstyrke : (maks. frilængde 5000 mm, 1x HVI grå udvendigt) 173 km/t
Maks. vindstyrke : (maks. frilængde 5000 mm, 4x HVI grå udvendigt) 151 km/t
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: HVI 23 L6M SR3200 IP RFS2500 GFK AL
artikelnr.: 819338
eller tilsvarende

Certificates



Technical data

Materiale (støtterør) GFK / Al
Længde (støtterør) 3200 mm
Transportlængde 3200 mm
Ydre diameter Ø 50 mm
Diameter Ø leder 23 mm
Farve (leder) Grå ●
Materiale (leder) Cu
Min. bestillingslængde 6 m
Max. frilængde med indfangerstang (vægmontage) 5000 mm
Standarder DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819338 was added to Notepad.

Go to Notepad

Product 819338 was added to the cart.

Go to Web-Shop

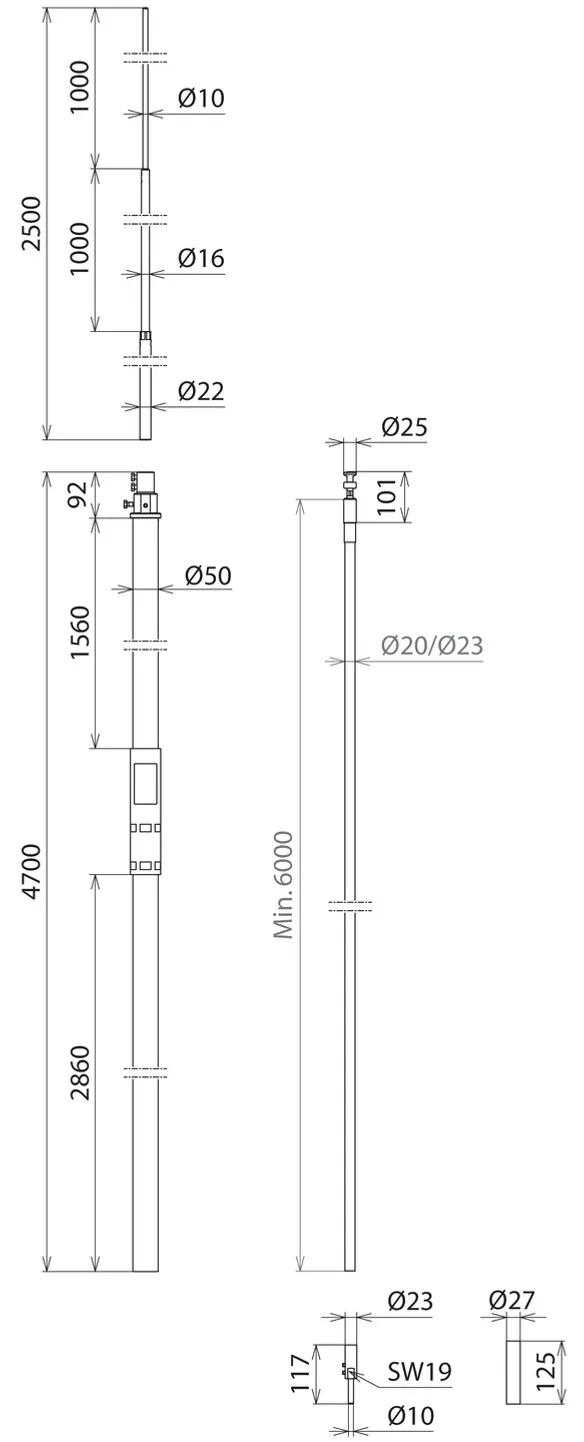

Part No. 819426 HVI 20 M L6M SR4700 IP RFS2500 GFK AL

GTIN 4013364260474, Customs tariff No. (EU): 85389099, Gross weight: 11.60 kg, PU: 1.00 Pakkestørrelse

Images

Additional information

HVI-leder i støtterør med indfangerstang, farve: sort
HVI-leder i støtterør
højspændingsresistent, isoleret nedleder
til overholdelse af separationsafstanden
til elektrisk ledende dele
iht. DIN EN 62305-3 (VDE 0185-305-3)
Tilsvarende separationsafstand s =< 75 cm (i luft)
eller s =< 150 cm (fast materiale)
Støtterørene med HVI-leder er dimensionerede iht.
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) til en
en vindstyrke på maks. 184 km/t.
HVI-leder i støtterør, med speciel, indvendigt ført
endeafslutning og indfangerstang Ø22/16/10 mm, længde 2500 mm
Materiale (støtterør): GFK / Al
Længde (støtterør): 4700 mm
Transportlængde: 4700 mm
Diameter Ø leder: 20 mm
Farve (leder): Sort ●
Materiale (leder): Cu
Min. bestillingslængde: 6 m
Max. frilængde med indfangerstang (vægmontage): 5500 mm
Maks. vindstyrke: (maks. frilængde 5500 mm, 1x HVI indvendigt) 184 km/t
Maks. vindstyrke : (maks. frilængde 5500 mm, 1x HVI udvendigt) 151 km/t
Maks. vindstyrke : (maks. frilængde 5500 mm, 4x HVI udvendigt) 139 km/t
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: HVI 20 M L6M SR4700 IP RFS2500 GFK AL
artikelnr.: 819426
eller tilsvarende



Technical data

Materiale (støtterør) GFK / Al
Længde (støtterør) 4700 mm
Transportlængde 4700 mm
Ydre diameter Ø 50 mm
Diameter Ø leder 20 mm
Farve (leder) Sort ●
Materiale (leder) Cu
Min. bestillingslængde 6 m
Max. frilængde med indfangerstang (vægmontage) 5500 mm
Standarder DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819426 was added to Notepad.

Go to Notepad

Product 819426 was added to the cart.

Go to Web-Shop

Part No. 819438 HVI 23 L6M SR4700 IP RFS2500 GFK AL

GTIN 4013364241251, Customs tariff No. (EU): 85389099, Gross weight: 13.80 kg, PU: 1.00 Pakkestørrelse

Images

Additional information

HVI-leder i støtterør med indfangerstang, farve: grå
HVI-leder i støtterør
højspændingsresistent, isoleret nedleder
til overholdelse af separationsafstanden
til elektrisk ledende dele
iht. DIN EN 62305-3 (VDE 0185-305-3)
Tilsvarende separationsafstand s =< 75 cm (i luft)
eller s =< 150 cm (fast materiale)
Støtterørene med HVI-leder er dimensionerede iht.
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) til en
en vindstyrke på maks. 184 km/t.
HVI-leder i støtterør, med speciel, indvendigt ført
endeafslutning og indfangerstang Ø22/16/10 mm, længde 2500 mm
Materiale (støtterør): GFK / Al
Længde (støtterør): 4700 mm
Transportlængde: 4700 mm
Diameter Ø leder: 23 mm
Farve (leder): Grå ●
Materiale (leder): Cu
Min. bestillingslængde: 6 m
Max. frilængde med indfangerstang (vægmontage): 5500 mm
Maks. vindstyrke: (maks. frilængde 5500 mm, 1x HVI grå indvendigt) 184 km/t
Maks. vindstyrke : (maks. frilængde 5500 mm, 1x HVI grå udvendigt) 149 km/t
Maks. vindstyrke : (maks. frilængde 5500 mm, 4x HVI grå udvendigt) 137 km/t
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: HVI 23 L6M SR4700 IP RFS2500 GFK AL
artikelnr.: 819438
eller tilsvarende

Certificates



Technical data

Materiale (støtterør) GFK / Al
Længde (støtterør) 4700 mm
Transportlængde 4700 mm
Ydre diameter Ø 50 mm
Diameter Ø leder 23 mm
Farve (leder) Grå ●
Materiale (leder) Cu
Min. bestillingslængde 6 m
Max. frilængde med indfangerstang (vægmontage) 5500 mm
Standarder DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819438 was added to Notepad.

Go to Notepad

Product 819438 was added to the cart.

Go to Web-Shop

HVI-leder i støtterør (sidelæns udløb) med indfangerspids og lille trefod

Med indvendig endeafslutning og indfangerspids NIRO Ø10 mm, længde 1000 mm.
Med trefod (varenr. 107 390).

2 Products

Part No. 819371 HVI 20M L6M SR3200 SA FSP1000 AL DBS V2A

GTIN 4013364260498, Customs tariff No. (EU): 85389099, Gross weight: 19.10 kg, PU: 1.00 Pakkestørrelse

Images

Additional information

HVI-leder i støtterør med indfangerspids/indfangerstang, farve: sort
HVI-leder i støtterør
højspændingsresistent, isoleret nedleder
til overholdelse af separationsafstanden
til elektrisk ledende dele
iht. DIN EN 62305-3 (VDE 0185-305-3)
Tilsvarende separationsafstand s =< 75 cm (i luft)
eller s =< 150 cm (fast materiale)
Støtterørene med HVI-leder og trefod
er dimensionerede iht. Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
HVI-leder i støtterør, med speciel, indvendigt ført
endeafslutning og indfangerspids Ø10 mm, længde 1000 mm.
Med trefod (varenr. 107 390).
Materiale (støtterør): GFK / Al
Længde (støtterør): 3200 mm
Transportlængde: 3200 mm
Diameter Ø leder: 20 mm
Farve (leder): Sort ●
Materiale (leder): Cu
Radius (trefod): 680 mm
Nødvendig plads til trefod: 1175 x 1020 mm
Min. bestillingslængde: 6 m
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: HVI 20M L6M SR3200 SA FSP1000 AL DBS V2A
artikelnr.: 819371
eller tilsvarende



Technical data

Materiale (støtterør) GFK / Al
Længde (støtterør) 3200 mm
Transportlængde 3200 mm
Ydre diameter Ø 50 mm
Diameter Ø leder 20 mm
Farve (leder) Sort ●
Materiale (leder) Cu
Radius (trefod) 680 mm
Nødvendig plads til trefod 1175 x 1020 mm
Min. bestillingslængde 6 m
Standarder DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819371 was added to Notepad.

Go to Notepad

Product 819371 was added to the cart.

Go to Web-Shop

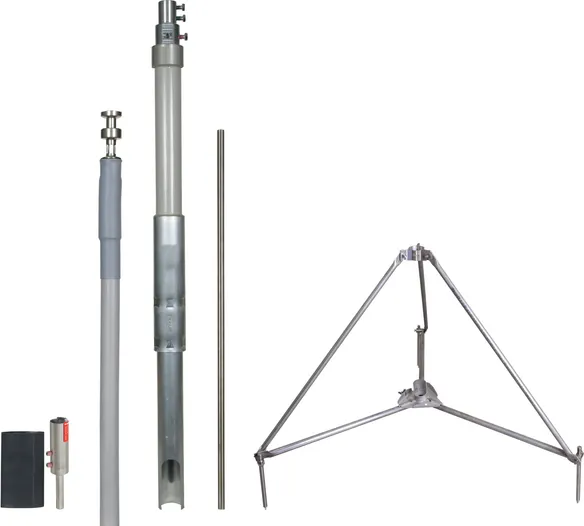

Part No. 819381 HVI 23 L6M SR3200 SA FSP1000 AL DBS V2A

GTIN 4013364241954, Customs tariff No. (EU): 85389099, Gross weight: 21.30 kg, PU: 1.00 Pakkestørrelse

Images

Additional information

HVI-leder i støtterør med indfangerspids/indfangerstang, farve: grå
HVI-leder i støtterør
højspændingsresistent, isoleret nedleder
til overholdelse af separationsafstanden
til elektrisk ledende dele
iht. DIN EN 62305-3 (VDE 0185-305-3)
Tilsvarende separationsafstand s =< 75 cm (i luft)
eller s =< 150 cm (fast materiale)
Støtterørene med HVI-leder og trefod er dimensionerede iht.
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
HVI-leder i støtterør, med speciel, indvendigt ført
endeafslutning og indfangerspids Ø10 mm, længde 1000 mm.
Med trefod (varenr. 107 390).
Materiale (støtterør): GFK / Al
Længde (støtterør): 3200 mm
Transportlængde: 3200 mm
Diameter Ø leder: 23 mm
Farve (leder): Grå ●
Materiale (leder): Cu
Radius (trefod): 680 mm
Nødvendig plads til trefod: 1175 x 1020 mm
Min. bestillingslængde: 6 m
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: HVI 23 L6M SR3200 SA FSP1000 AL DBS V2A
artikelnr.: 819381
eller tilsvarende



Technical data

Materiale (støtterør) GFK / Al
Længde (støtterør) 3200 mm
Transportlængde 3200 mm
Ydre diameter Ø 50 mm
Diameter Ø leder 23 mm
Farve (leder) Grå ●
Materiale (leder) Cu
Radius (trefod) 680 mm
Nødvendig plads til trefod 1175 x 1020 mm
Min. bestillingslængde 6 m
Standarder DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819381 was added to Notepad.

Go to Notepad

Product 819381 was added to the cart.

Go to Web-Shop

HVI-leder i støtterør (sidelæns udløb) med indfanger og lille trefod

Med indvendig endeafslutning og indfangerspids Al Ø22/16/10 mm, længde 2500 mm.
Med trefod (varenr. 107 390).

2 Products

Part No. 819373 HVI 20M L6M SR3200 SA RFS2500 AL DBS V2A

GTIN 4013364260481, Customs tariff No. (EU): 85389099, Gross weight: 20.10 kg, PU: 1.00 Pakkestørrelse

Images

Additional information

HVI-leder i støtterør med indfangerstang/indfangerspids, farve: sort
HVI-leder i støtterør
højspændingsresistent, isoleret nedleder
til overholdelse af separationsafstanden
til elektrisk ledende dele
iht. DIN EN 62305-3 (VDE 0185-305-3)
Tilsvarende separationsafstand s =< 75 cm (i luft)
eller s =< 150 cm (fast materiale)
Støtterørene med HVI-leder og trefod
er dimensionerede iht. Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
HVI-leder i støtterør, med speciel, indvendigt ført
endeafslutning og indfangerstang Ø22/16/10 mm, længde 2500 mm.
Med trefod (varenr. 107 390)
Materiale (støtterør): GFK / Al
Længde (støtterør): 3200 mm
Transportlængde: 3200 mm
Diameter Ø leder: 20 mm
Farve (leder): Sort ●
Materiale (leder): Cu
Radius (trefod): 680 mm
Nødvendig plads til trefod: 1175 x 1020 mm
Min. bestillingslængde: 6 m
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: HVI 20M L6M SR3200 SA RFS2500 AL DBS V2A
artikelnr.: 819373
eller tilsvarende



Technical data

Materiale (støtterør) GFK / Al
Længde (støtterør) 3200 mm
Transportlængde 3200 mm
Ydre diameter Ø 50 mm
Diameter Ø leder 20 mm
Farve (leder) Sort ●
Materiale (leder) Cu
Radius (trefod) 680 mm
Nødvendig plads til trefod 1175 x 1020 mm
Min. bestillingslængde 6 m
Standarder DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819373 was added to Notepad.

Go to Notepad

Product 819373 was added to the cart.

Go to Web-Shop

Part No. 819383 HVI 23 L6M SR3200 SA RFS2500 AL DBS V2A

GTIN 4013364241961, Customs tariff No. (EU): 85389099, Gross weight: 22.30 kg, PU: 1.00 Pakkestørrelse

Images

Additional information

HVI-leder i støtterør med indfangerspids/indfangerstang, farve: grå
HVI-leder i støtterør
højspændingsresistent, isoleret nedleder
til overholdelse af separationsafstanden
til elektrisk ledende dele
iht. DIN EN 62305-3 (VDE 0185-305-3)
Tilsvarende separationsafstand s =< 75 cm (i luft)
eller s =< 150 cm (fast materiale)
Støtterørene med HVI-leder og trefod er dimensionerede iht.
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
HVI-leder i støtterør, med speciel, indvendigt ført
endeafslutning og indfangerstang Ø22/16/10 mm, længde 2500 mm.
Med trefod (varenr. 105 790)
Materiale (støtterør): GFK / Al
Længde (støtterør): 3200 mm
Transportlængde: 3200 mm
Diameter Ø leder: 23 mm
Farve (leder): Grå ●
Materiale (leder): Cu
Radius (trefod): 680 mm
Nødvendig plads til trefod: 1175 x 1020 mm
Min. bestillingslængde: 6 m
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: HVI 23 L6M SR3200 SA RFS2500 AL DBS V2A
artikelnr.: 819383
eller tilsvarende



Technical data

Materiale (støtterør) GFK / Al
Længde (støtterør) 3200 mm
Transportlængde 3200 mm
Ydre diameter Ø 50 mm
Diameter Ø leder 23 mm
Farve (leder) Grå ●
Materiale (leder) Cu
Radius (trefod) 680 mm
Nødvendig plads til trefod 1175 x 1020 mm
Min. bestillingslængde 6 m
Standarder DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819383 was added to Notepad.

Go to Notepad

Product 819383 was added to the cart.

Go to Web-Shop

HVI-leder i støtterør (sidelæns udløb) med indfanger og stor trefod

Med indvendig endeafslutning og indfangerspids Al Ø22/16/10 mm, længde 2500 mm.
Med trefod (varenr. 107 391).

2 Products

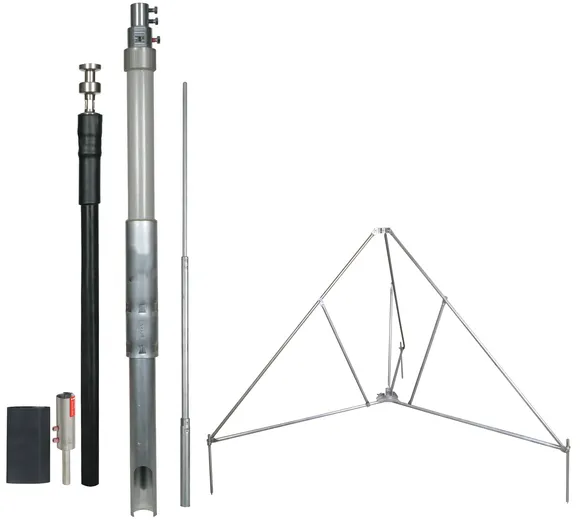

Part No. 819473 HVI 20M L6M SR4700 SA RFS2500 AL DBS V2A

GTIN 4013364260450, Customs tariff No. (EU): 85389099, Gross weight: 37.80 kg, PU: 1.00 Pakkestørrelse

Images

Additional information

HVI-leder i støtterør med indfangerstang og stor trefod
HVI-leder i støtterør
højspændingsresistent, isoleret nedleder
til overholdelse af separationsafstanden
til elektrisk ledende dele
iht. DIN EN 62305-3 (VDE 0185-305-3)
Tilsvarende separationsafstand s =< 75 cm (i luft)
eller s =< 150 cm (fast materiale)
Støtterørene med HVI-leder og trefod
er dimensionerede iht. Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
HVI-leder i støtterør, med speciel, indvendigt ført
endeafslutning og indfangerstang Ø22/16/10 mm, længde 2500 mm.
Med trefod (varenr. 107 391)
Materiale (støtterør): GFK / Al
Længde (støtterør): 4700 mm
Transportlængde: 4700 mm
Diameter Ø leder: 20 mm
Farve (leder): Sort ●
Materiale (leder): Cu
Radius (trefod): 1330 mm
Nødvendig plads til trefod: 2300 x 1995 mm
Min. bestillingslængde: 6 m
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: HVI 20M L6M SR4700 SA RFS2500 AL DBS V2A
artikelnr.: 819473
eller tilsvarende



Technical data

Materiale (støtterør) GFK / Al
Længde (støtterør) 4700 mm
Transportlængde 4700 mm
Ydre diameter Ø 50 mm
Diameter Ø leder 20 mm
Farve (leder) Sort ●
Materiale (leder) Cu
Radius (trefod) 1330 mm
Nødvendig plads til trefod 2300 x 1995 mm
Min. bestillingslængde 6 m
Standarder DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819473 was added to Notepad.

Go to Notepad

Product 819473 was added to the cart.

Go to Web-Shop

Part No. 819483 HVI 23 L6M SR4700 SA RFS2500 AL DBS V2A

GTIN 4013364241978, Customs tariff No. (EU): 85389099, Gross weight: 40.00 kg, PU: 1.00 Pakkestørrelse

Images

Additional information

HVI-leder i støtterør med indfangerstang og stor trefod
HVI-leder i støtterør
højspændingsresistent, isoleret nedleder
til overholdelse af separationsafstanden
til elektrisk ledende dele
iht. DIN EN 62305-3 (VDE 0185-305-3)
Tilsvarende separationsafstand s =< 75 cm (i luft)
eller s =< 150 cm (fast materiale)
Støtterørene med HVI-leder og trefod
er dimensionerede iht. Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
HVI-leder i støtterør, med speciel, indvendigt ført
endeafslutning og indfangerstang Ø22/16/10 mm, længde 2500 mm.
Med trefod (varenr. 107 391)
Materiale (støtterør): GFK / Al
Længde (støtterør): 4700 mm
Transportlængde: 4700 mm
Diameter Ø leder: 23 mm
Farve (leder): Grå ●
Materiale (leder): Cu
Radius (trefod): 1330 mm
Nødvendig plads til trefod: 2300 x 1995 mm
Min. bestillingslængde: 6 m
Standarder: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

fabrikat: DEHN
Type: HVI 23 L6M SR4700 SA RFS2500 AL DBS V2A
artikelnr.: 819483
eller tilsvarende



Technical data

Materiale (støtterør) GFK / Al
Længde (støtterør) 4700 mm
Transportlængde 4700 mm
Ydre diameter Ø 50 mm
Diameter Ø leder 23 mm
Farve (leder) Grå ●
Materiale (leder) Cu
Radius (trefod) 1330 mm
Nødvendig plads til trefod 2300 x 1995 mm
Min. bestillingslængde 6 m
Standarder DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819483 was added to Notepad.

Go to Notepad

Product 819483 was added to the cart.

Go to Web-Shop
back to top
