DEHNcharge

1 Product

Part No. 900095 DCG T1 BATT 1500 FM

GTIN 4013364510838, Customs tariff No. (EU): 85354000, Gross weight: 587.00 g, PU: 1.00 Pakkestørrelse

Images

Additional information

CAD files

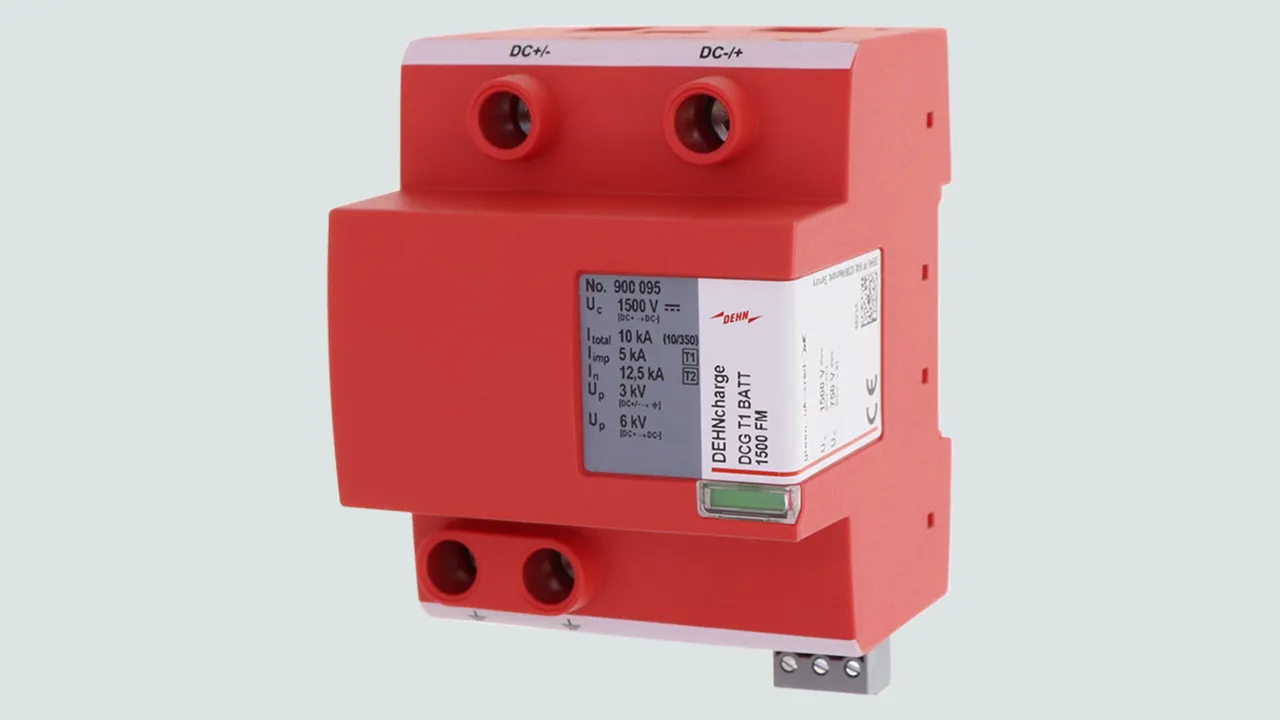

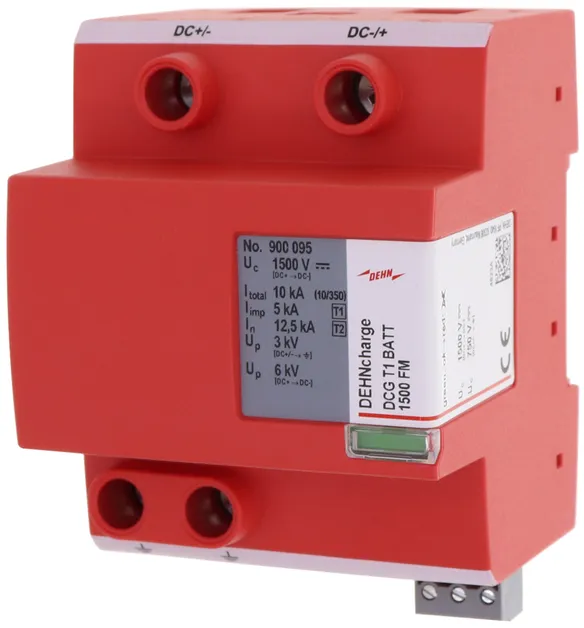

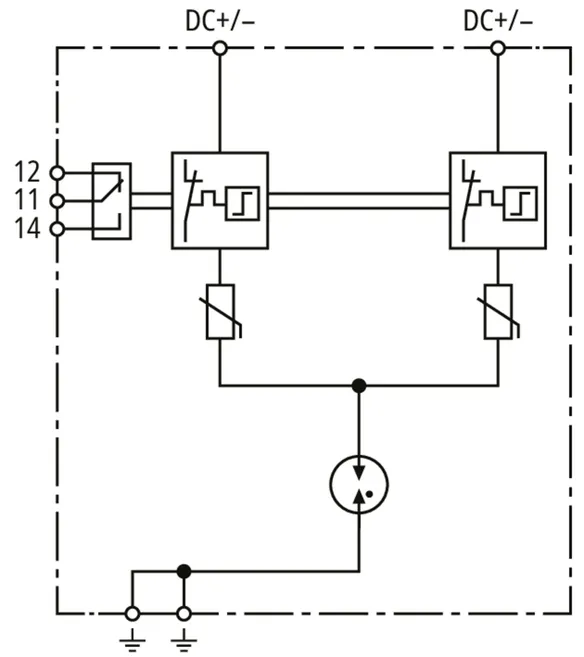

Kombiafleder DEHNcharge T1 BATT 1500 FM
Flerpolet kombiafleder type 1 + type 2
til batterilagersystemer op til 1500 V DC, bredde 4TE
Afleder type 1 + type 2 i overensstemmelse med EN 61643-11
Kombineret skille- og kortslutningsanordning
med fjernmeldekontakt
Fejlvisning
Maksimal PV-spænding: <= 1500 V DC
Samlet afledningsstødstrøm: 5 kA
Restspænding: <= 3 kV
Kortslutningsbæreevne Iscpv: 100 kA

fabrikat: DEHN
Type: DCG T1 BATT 1500 FM
artikelnr.: 900095
eller tilsvarende

Technical data

Overspændingsbeskyttelse i overensstemmelse med IEC 61643-11	Type 1 + Type 2 / Klasse I + Klasse II
Maks. driftsspænding DC [DC+/DC-] (U_C )	≤ 1500 V
Maks. konstant driftsspænding DC [(DC+/DC-) --> PE] (U_C )	≤ 750 V
Kortslutningsbæreevne (t ≤ 5,83 ms) (I_SCCR )	100 kA_eff
Samlet afledestødstrøm (10/350 µs) [DC+/DC- -> PE] (I_total )	10 kA
Lynstødstrøm (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	5 kA
Restspænding [(DC+/DC-) -> PE] (U_P )	< 3 kV
Restspænding [DC+ -> DC-] (U_P )	< 6 kV
FM-kontakt / kontaktform	Omskifter

Overspændingsbeskyttelse i overensstemmelse med IEC 61643-11	Type 1 + Type 2 / Klasse I + Klasse II
Maks. driftsspænding DC [DC+/DC-] (U_C )	≤ 1500 V
Maks. konstant driftsspænding DC [(DC+/DC-) --> PE] (U_C )	≤ 750 V
Kortslutningsbæreevne (t ≤ 5,83 ms) (I_SCCR )	100 kA_eff
Backupsikring til jævnstrømsbatterilagersystemer op til I_SCCR	Bussman HLS 2000Vdc /200 A 2+/A173 DST aR
Backupsikring til jævnstrømsbatterilagersystemer op til I_SCCR	Mersen Protistor D122SD20C200QF 200A 2000V DC aR
Mærkeafledestødstrøm (8/20 µs) (I_n )	12,5 kA
Samlet afledestødstrøm (10/350 µs) [DC+/DC- -> PE] (I_total )	10 kA
Lynstødstrøm (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	5 kA
Restspænding [(DC+/DC-) -> PE] (U_P )	< 3 kV
Restspænding [DC+ -> DC-] (U_P )	< 6 kV
Reaktionstid (t_A )	≤ 100 ns
Beskyttelseslederstrøm (I_PE )	≤ 25 µA
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	grøn/rød
Antal porte	1
Tværsnitsområde (min.)	1,5 mm²massiv / fintrådet
Tværsnitsområde (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne iht. EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20

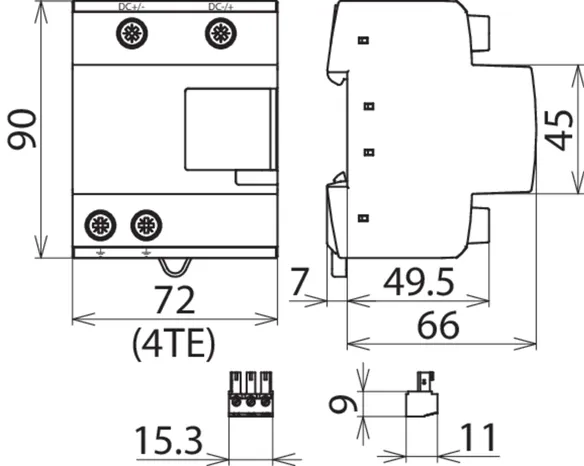

Indbygningsmål	4 modul(er), DIN 43880
FM-kontakt / kontaktform	Omskifter
Brydeevne AC	250 V/0,5 A
Brydeevne DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Tilslutningstværsnit for FM-klemme	maks. 1,5 mm² massiv / fintrådet
