Podpůrná trubka pro vodič HVI, uložení pod střechou

Podpůrná trubka pro vodič HVI pro úpravu na místě, hliníková jímací tyč, Ø 22/16/10 mm.

Použití s držákem na střešní krokve (obj. č. 105 240) nebo držákem na kovové střechy (obj. č. 105 241).

S jímací tyčí

1 Product

Part No. 105281 SR D50 1950 FS22 16 10 2500 DSH GFK AL

GTIN 4013364260962, Customs tariff No. (EU): 85389099, Gross weight: 4.00 kg, PU: 1.00 ks

Images

Additional information

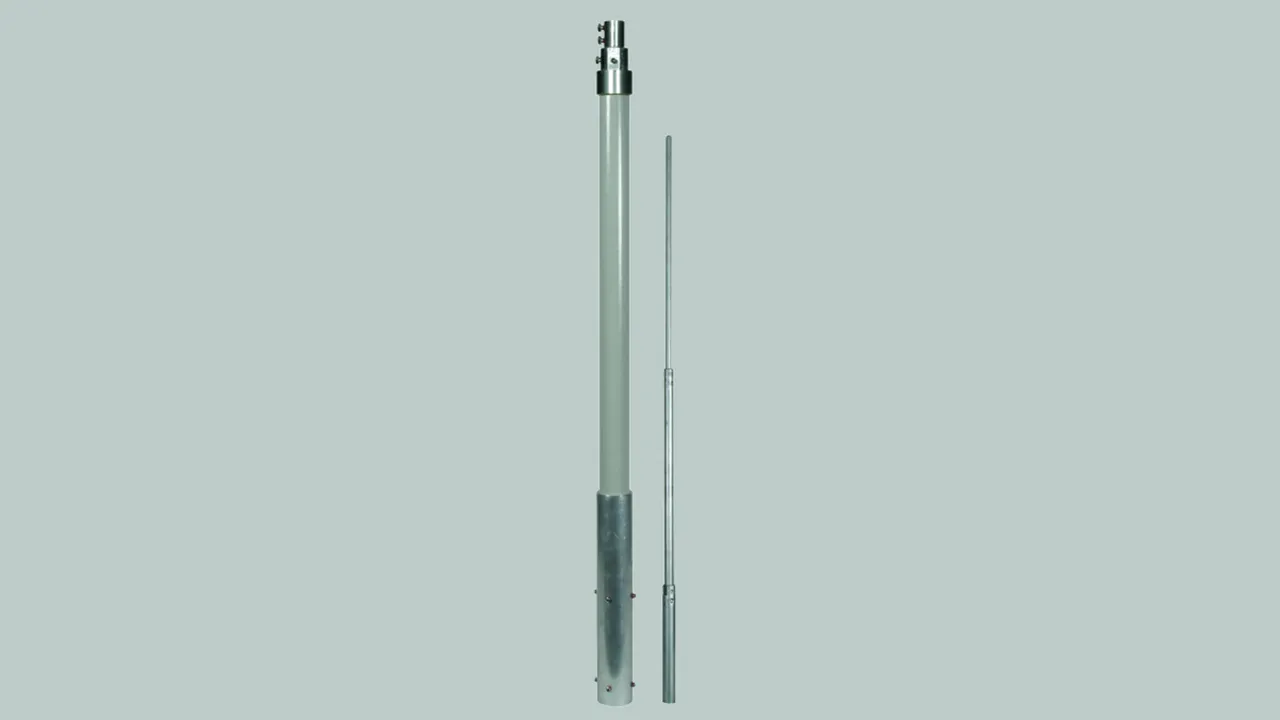

Podpůrná trubka pro vodič HVI, s jímací tyčí, 2500 mm, GFK/hliník
Podpůrné trubky GFK/hliník s oblastí koncovky uvnitř trubky pro
vodič HVI pro dodržení
od elektricky vodivých částí podle
DIN EN 62305 (VDE 0185-305-3).
Podpůrné trubky jsou dimenzovány podle
Eurokódu 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pro
maximální rychlost nárazového větru 140 km/h.
Izolační část z umělé hmoty vyztužené skelnými vlákny (GFK)
koeficient materiálu km = 0,7
barva světle šedá, s UV odolností, jednodílné provedení,
kombinovaná s jímacím hrotem Ø 10 mm, délka 2500 mm, z hliníku
Materiál jímací tyče: Al
Délka jímací tyče: 2500 mm
Materiál podpůrné trubky: GFK/Al
Délka podpůrné trubky: 1955 mm
Přepravní délka: 2500 mm
Vnější průměr: 50 mm
Délka izolační části: 1560 mm
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: SR D50 1950 FS22 16 10 2500 DSH GFK AL
Obj. č.: 105281
nebo rovnocenný.



Technical data

Materiál jímací tyče Al
Délka jímací tyče 2500 mm
Materiál podpůrné trubky GFK/ Al
Délka podpůrné trubky 1955 mm
Přepravní délka 2500 mm
Vnější průměr 50 mm
Délka izolační části 1560 mm
Max. rychlost nárazového větru 140 km/h
Norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)
