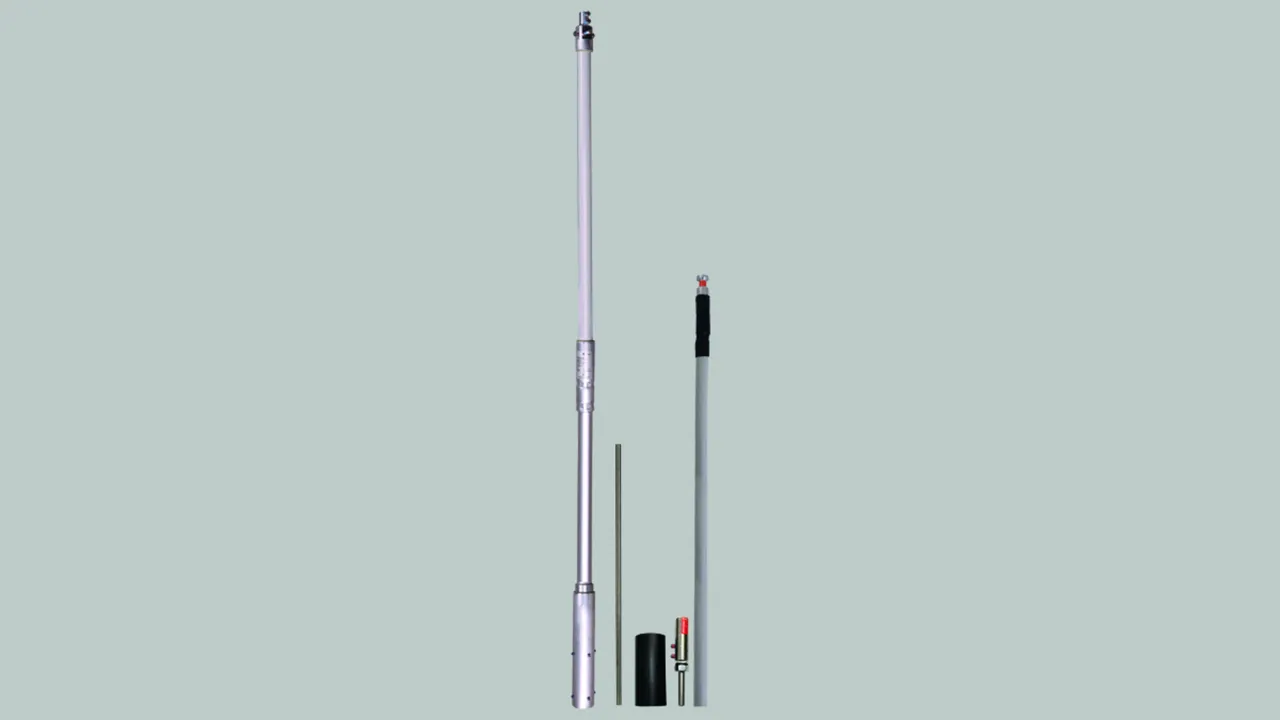

Jímací stožár s vodičem HVI light plus pro držáky na plechové střechy a mezikrokevní držáky

Kompletní sada jímacího stožáru pro nasazení na držák pro plechové střechy/mezikrokevní držák je určená pro uložení vodiče HVI light plus pod střešní krytinou.

Sada obsahuje:
- jímací tyč nerez Ø 10 mm, délka 1000 mm
- podpůrná trubka GFK/Al Ø 40 / 50 / 60 mm, délka 2680 mm
- vodič HVI light plus (předem připravený pro vložení do podpůrné trubky)

1 Product

Part No. 819688 HVI LI PL L6M SR2680 FSP1000 GFK AL V2A

GTIN 4013364499782, Customs tariff No. (EU): 85389099, Gross weight: 10.40 kg, PU: 1.00 ks

Images

Additional information

Vodič HVI light plus v podpůrné trubce 2680 mm s jímací tyčí 1000 mm
Oddálený jímač
např. pro vysílací/přijímací systémy
(parabolické, terestrické antény).
Vizuálně přizpůsobený design díky vnitřnímu uložení
vodiče HVI light plus v podpůrné trubce
svod vodičem s vysokonapěťovou izolací pro
dodržení dostatečné vzdálenosti vůči
vodivým částem podle ČSN EN 62305-3
ekvivalent dostatečné vzdálenosti s =< 60 cm (pro vzduch)
nebo s =< 120 cm (pevný nevodivý materiál).
Podpůrné trubky jsou dimenzovány podle
Eurocode 1 (ČSN EN 1991-1-4 + ČSN EN 1991-1-4/NA).
Vodič HVI light plus uložený v podpůrné trubce,
se speciální uvnitř uloženou oblastí koncovky
a jímací tyčí Ø 10 mm délky 1000 mm
Materiál podpůrné trubky: GFK/Al
Délka podpůrné trubky: 2680 mm
Přepravní délka: 2680 mm
Barva vodiče: šedá ●
Materiál vodiče: Cu
Ekvivalent dostatečné vzdálenosti s (pro vzduch): ≤ 60 cm
Minimální objednací délka: 6 m
Max. objednací délka: 70 m
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: HVI LI PL L6M SR2680 FSP1000 GFK AL V2A
Obj. č.: 819688
nebo rovnocenný.

Certificates



Technical data

Materiál podpůrné trubky GFK/ Al
Délka podpůrné trubky 2680 mm
Přepravní délka 2680 mm
Délka jímací tyče 1000 mm
Průměr vodiče 21 mm
Barva vodiče šedá ●
Materiál vodiče Cu
Ekvivalent dostatečné vzdálenosti s (pro vzduch) ≤ 60 cm
Minimální objednací délka 6 m
Max. objednací délka 70 m
Norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)
