Připojovací prvek pro vodič HVI light plus
Připojovací prvek pro ukončení vodiče HVI light plus, pro vytvoření oblasti koncovky na podpůrné trubce nebo pro připojení k jiným částem vnějšího systému ochrany před bleskem nebo k uzemňovací soustavě (včetně smršťovací izolace).
Tento připojovací prvek lze použít pro vnější uložení vodiče HVI light plus k podpůrné trubce.
1 Product
Part No. 819640 AE BO10 KF HVI 60 V2A
GTIN 4013364481763, Customs tariff No. (EU): 85359000, Gross weight: 162.90 g, PU: 10.00 ks
Technical data
Materiál | nerez |
Připojení | svorník Ø 10 mm, L 50 mm |
Průměr připojovacího prvku | 21 mm |
Zatížitelnost bleskovým proudem (10/350 µs) | 150 kA |
Sada připojovacích prvků pro vodič HVI light plus, pro uložení uvnitř podpůrné trubky
Dva připojovací prvky pro ukončení vodiče HVI light plus na obou koncích. Připojovací prvek pro vytvoření oblasti koncovky v podpůrné trubce a připojovací prvek pro připojení k jiným částem vnějšího systému ochrany před bleskem nebo k uzemňovací soustavě (včetně dvou smršťovacích izolací).
Tyto připojovací prvky lze použít pro podpůrné trubky vodiče HVI light plus.
1 Product
Part No. 819645 HVI LI PL ASS RIV KF V2A
GTIN 4013364481770, Customs tariff No. (EU): 85359000, Gross weight: 341.42 g, PU: 1.00 ks
Technical data
Materiál | nerez |
Připojení | svorník Ø 10 mm, L 50 mm |
Průměr připojovacího prvku | 21 mm |
Norma | DIN IEC/TS 62561-8 (VDE V 0185-561-8) |
Part No. 819646 AE ISO BO10 KF HVI 60 V2A
GTIN 4013364511460, Customs tariff No. (EU): 85359000, Gross weight: 205.80 g, PU: 5.00 ks
Technical data
Instalace | Uzemněná strana |
Vhodné pro | HVI light plus |
Materiál | nerez / umělá hmota |
Připojení | Svorník Ø 10 mm, L 50 mm se závitem M12 s pérovou podložkou |
Zatížitelnost bleskovým proudem (10/350 µs) | 150 kA |
Part No. 819647 AE ISO RIV KF HVI 60 V2A
GTIN 4013364511477, Customs tariff No. (EU): 85359000, Gross weight: 208.80 g, PU: 5.00 ks
Technical data
Instalace | uložení uvnitř trubky |
Vhodné pro | HVI light plus |
Materiál | nerez / umělá hmota |
Připojení | speciální půlkulatá hlava |
Zatížitelnost bleskovým proudem (10/350 µs) | 150 kA |
Part No. 819648 AE ISO RAV KF HVI 60 V2A
GTIN 4013364511484, Customs tariff No. (EU): 85359000, Gross weight: 200.20 g, PU: 5.00 ks
Technical data
Instalace | uložení vně trubky |
Vhodné pro | HVI light plus |
Materiál | nerez / umělá hmota |
Připojení | Svorník Ø 10 mm, L 50 mm se závitem M12 s pérovou podložkou |
Zatížitelnost bleskovým proudem (10/350 µs) | 150 kA |
Part No. 410222 PAE 18 EX AB11 V2A
GTIN 4013364482289, Customs tariff No. (EU): 85359000, Gross weight: 50.92 g, PU: 1.00 ks
Technical data
Materiál | nerez |
Rozsah svorky Ø | 18 mm |
Připojovací otvor Ø | 10,5 mm |
Norma | DIN IEC/TS 62561-8 (VDE V 0185-561-8) |
Part No. 819649 MPK 18 V2A
GTIN 4013364512498, Customs tariff No. (EU): 85389099, Gross weight: 41.80 g, PU: 5.00 ks
Technical data
Vhodné pro | HVI light plus a HVI |
Materiál | nerez |
Rozsah svorky Ø | 18-20 mm |

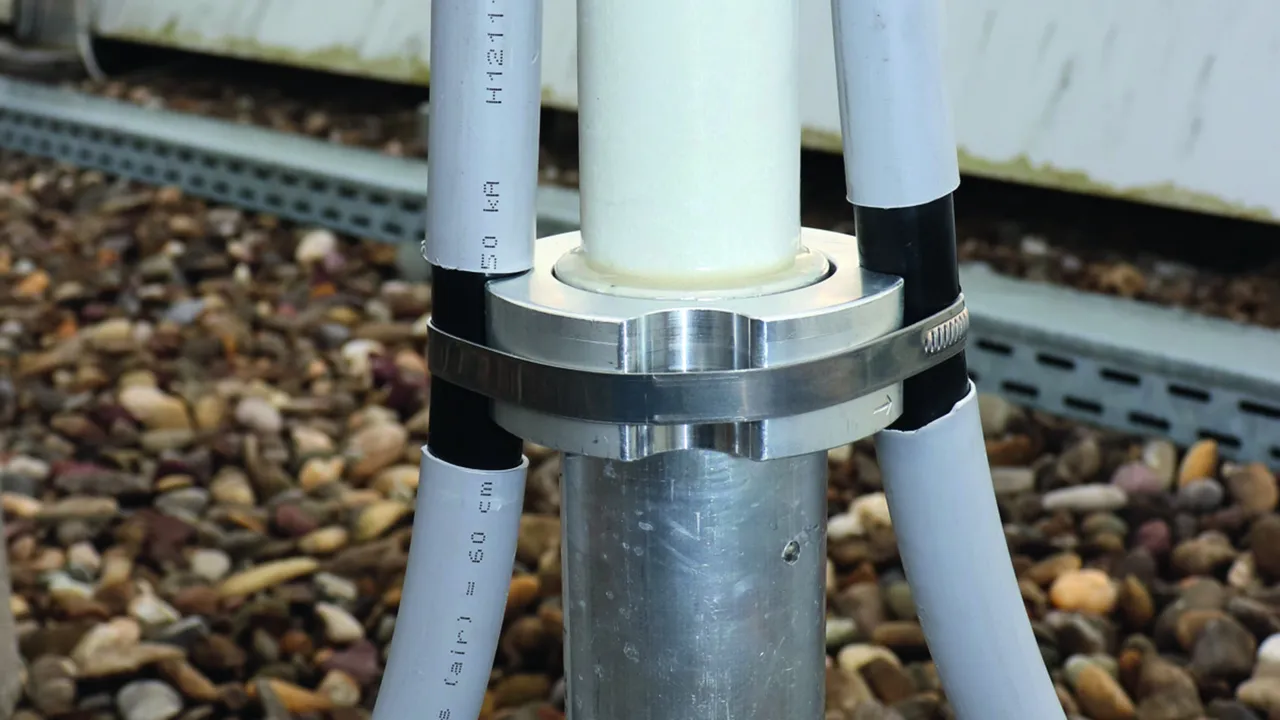

Part No. 819642 BFS SR D40 4AE HVI LI PL AL V2A KST
GTIN 4013364499638, Customs tariff No. (EU): 85389099, Gross weight: 462.00 g, PU: 1.00 ks
Technical data
Materiál | nerez / Al / umělá hmota |
Uchycení připojovací destičky | čtyřhranný otvor 13 mm |
Držák vedení | čtyřnásobný |
Norma | DIN IEC/TS 62561-8 (VDE V 0185-561-8) |
Part No. 819283 BFS SR D50 4AE HVI LI PL AL V2A KST
GTIN 4013364499621, Customs tariff No. (EU): 85389099, Gross weight: 515.44 g, PU: 1.00 ks
Technical data
Materiál | nerez / Al / umělá hmota |
Uchycení připojovací destičky | čtyřhranný otvor 13 mm |
Držák vedení | čtyřnásobný |
Norma | DIN IEC/TS 62561-8 (VDE V 0185-561-8) |
Part No. 819298 AP SR D40 4AE HVI LI PL V2A
GTIN 4013364492653, Customs tariff No. (EU): 85389099, Gross weight: 135.20 g, PU: 1.00 ks
Technical data
Materiál | nerez |
Uchycení připojovací destičky | čtyřhranný otvor 13 mm |
Norma | DIN IEC/TS 62561-8 (VDE V 0185-561-8) |
