Podpůrné trubky pro vodič HVI light plus

Nenápadné podpůrné trubky s integrovanou PA svorkou pro tato použití
- montáž na stěnu
- vnitřní a vnější uložení u n-ramenného stojanu (s/bez stranového vývodu)
- montáž na držák na plechovou střechu a mezikrokevní držák

Bez stranového vývodu

Podpůrná trubka s vnitřní oblastí koncovky/PA svorkou bez stranového vývodu. Jímací tyč nerez Ø 10 mm, délka 500/1000 mm.

4 Products

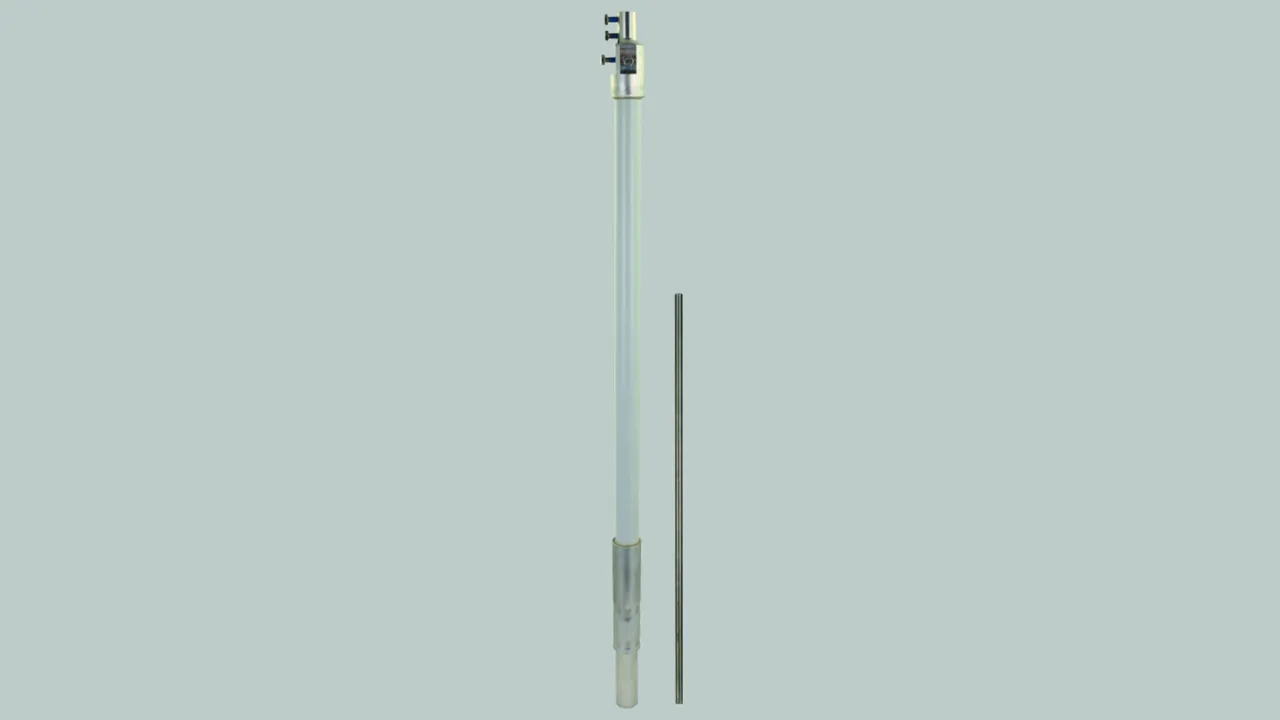

Part No. 105672 SR D40 1600 FSP500 HVI LI PL GFK AL V2A

GTIN 4013364494473, Customs tariff No. (EU): 85389099, Gross weight: 2.53 kg, PU: 1.00 ks

Images

Open PDF

Additional information

CAD files

Podpůrná trubka pro vodič HVI light plus s jímací tyčí, délka 2100 mm GFK/Al
Podpůrné trubky GFK/Al s vnitřní oblastí koncovky
a PA svorkou pro vodič HVI light plus
pro dodržení dostatečné vzdálenosti vůči
vodivým částem podle ČSN EN 62305-3
podpůrné trubky jsou dimenzovány
podle Eurocode 1 (ČSN EN 1991-1-4 + ČSN EN 1991-1-4/NA)
izolační část je z umělé hmoty vyztužené skelnými vlákny (GFK)
koeficient materiálu km = 0,7
odolnost vůči UV záření, jednodílná
v kombinaci s jímací tyčí Ø 10 mm délky 500 mm nerez
Materiál podpůrné trubky: GFK/Al
Délka podpůrné trubky: 1600 mm
Přepravní délka: 1600 mm
Vnější průměr: 40 mm
Délka izolační části: 1230 mm
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: SR D40 1600 FSP500 HVI LI PL GFK AL V2A
Obj. č.: 105672
nebo rovnocenný.

Certificates

Technical data

Délka jímací tyče	500 mm
Materiál podpůrné trubky	GFK/ Al
Délka podpůrné trubky	1600 mm
Přepravní délka	1600 mm
Vnější průměr	40 mm
Délka izolační části	1230 mm
Norma	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiál jímací tyče	nerez
Délka jímací tyče	500 mm
Materiál podpůrné trubky	GFK/ Al
Délka podpůrné trubky	1600 mm
Přepravní délka	1600 mm
Vnější průměr	40 mm
Délka izolační části	1230 mm
Síla stěny	4 mm
Koeficient materiálu km	0,7
Rozsah provozních teplot	-50 °C ... +100 °C
Provedení	odolnost proti UV záření
Pouzdro	50 x 5 mm
Síla v tahu při délce 500 mm	200 N (izolátor podpůrné trubky podle 62561-8)
Síla v ohybu při délce 500 mm	200 N (izolátor podpůrné trubky podle 62561-8)
Norma	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105672 was added to Notepad.

Go to Notepad

Product 105672 was added to the cart.

Go to Web-Shop

Part No. 105673 SR D40 1600 FSP1000 HVI LI PL GFK AL V2A

GTIN 4013364494497, Customs tariff No. (EU): 85389099, Gross weight: 2.80 kg, PU: 1.00 ks

Images

Open PDF

Additional information

CAD files

Podpůrná trubka pro vodič HVI light plus s jímací tyčí, délka 2600 mm GFK/Al
Podpůrné trubky GFK/Al s vnitřní oblastí koncovky
a PA svorkou pro vodič HVI light plus
pro dodržení dostatečné vzdálenosti vůči
vodivým částem podle ČSN EN 62305-3
podpůrné trubky jsou dimenzovány
podle Eurocode 1 (ČSN EN 1991-1-4 + ČSN EN 1991-1-4/NA)
izolační část je z umělé hmoty vyztužené skelnými vlákny (GFK)
koeficient materiálu km = 0,7
odolnost vůči UV záření, jednodílná
v kombinaci s jímací tyčí Ø 10 mm délky 1000 mm nerez
Materiál podpůrné trubky: GFK/Al
Délka podpůrné trubky: 1600 mm
Přepravní délka: 1600 mm
Vnější průměr: 40 mm
Délka izolační části: 1230 mm
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: SR D40 1600 FSP1000 HVI LI PL GFK AL V2A
Obj. č.: 105673
nebo rovnocenný.

Certificates

Technical data

Délka jímací tyče	1000 mm
Materiál podpůrné trubky	GFK/ Al
Délka podpůrné trubky	1600 mm
Přepravní délka	1600 mm
Vnější průměr	40 mm
Délka izolační části	1230 mm
Norma	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiál jímací tyče	nerez
Délka jímací tyče	1000 mm
Materiál podpůrné trubky	GFK/ Al
Délka podpůrné trubky	1600 mm
Přepravní délka	1600 mm
Vnější průměr	40 mm
Délka izolační části	1230 mm
Síla stěny	4 mm
Koeficient materiálu km	0,7
Rozsah provozních teplot	-50 °C ... +100 °C
Provedení	odolnost proti UV záření
Pouzdro	50 x 5 mm
Síla v tahu při délce 500 mm	200 N (izolátor podpůrné trubky podle 62561-8)
Síla v ohybu při délce 500 mm	200 N (izolátor podpůrné trubky podle 62561-8)
Norma	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105673 was added to Notepad.

Go to Notepad

Product 105673 was added to the cart.

Go to Web-Shop

Part No. 105674 SR D40 2400 FSP500 HVI LI PL GFK AL V2A

GTIN 4013364494503, Customs tariff No. (EU): 85389099, Gross weight: 3.53 kg, PU: 1.00 ks

Images

Open PDF

Additional information

CAD files

Podpůrná trubka pro vodič HVI light plus s jímací tyčí, délka 2900 mm GFK/Al
Podpůrné trubky GFK/Al s vnitřní oblastí koncovky
a PA svorkou pro vodič HVI light plus
pro dodržení dostatečné vzdálenosti vůči
vodivým částem podle ČSN EN 62305-3
podpůrné trubky jsou dimenzovány
podle Eurocode 1 (ČSN EN 1991-1-4 + ČSN EN 1991-1-4/NA)
izolační část je z umělé hmoty vyztužené skelnými vlákny (GFK)
koeficient materiálu km = 0,7
odolnost vůči UV záření, jednodílná
v kombinaci s jímací tyčí Ø 10 mm délky 500 mm nerez
Materiál podpůrné trubky: GFK/Al
Délka podpůrné trubky: 2400 mm
Přepravní délka: 2400 mm
Vnější průměr: 40 mm
Délka izolační části: 1230 mm
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: SR D40 2400 FSP500 HVI LI PL GFK AL V2A
Obj. č.: 105674
nebo rovnocenný.

Certificates

Technical data

Délka jímací tyče	500 mm
Materiál podpůrné trubky	GFK/ Al
Délka podpůrné trubky	2400 mm
Přepravní délka	2400 mm
Vnější průměr	40 mm
Délka izolační části	1230 mm
Norma	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiál jímací tyče	nerez
Délka jímací tyče	500 mm
Materiál podpůrné trubky	GFK/ Al
Délka podpůrné trubky	2400 mm
Přepravní délka	2400 mm
Vnější průměr	40 mm
Délka izolační části	1230 mm
Síla stěny	4 mm
Koeficient materiálu km	0,7
Rozsah provozních teplot	-50 °C ... +100 °C
Provedení	odolnost proti UV záření
Pouzdro	50 x 5 mm
Síla v tahu při délce 500 mm	200 N (izolátor podpůrné trubky podle 62561-8)
Síla v ohybu při délce 500 mm	200 N (izolátor podpůrné trubky podle 62561-8)
Norma	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105674 was added to Notepad.

Go to Notepad

Product 105674 was added to the cart.

Go to Web-Shop

Part No. 105675 SR D40 2400 FSP1000 HVI LI PL GFK AL V2A

GTIN 4013364494510, Customs tariff No. (EU): 85389099, Gross weight: 3.80 kg, PU: 1.00 ks

Images

Open PDF

Additional information

CAD files

Podpůrná trubka pro vodič HVI light plus s jímací tyčí, délka 3400 mm GFK/Al
Podpůrné trubky GFK/Al s vnitřní oblastí koncovky
a PA svorkou pro vodič HVI light plus
pro dodržení dostatečné vzdálenosti vůči
vodivým částem podle ČSN EN 62305-3
podpůrné trubky jsou dimenzovány
podle Eurocode 1 (ČSN EN 1991-1-4 + ČSN EN 1991-1-4/NA)
izolační část je z umělé hmoty vyztužené skelnými vlákny (GFK)
koeficient materiálu km = 0,7
odolnost vůči UV záření, jednodílná
v kombinaci s jímací tyčí Ø 10 mm délky 1000 mm nerez
Materiál podpůrné trubky: GFK/Al
Délka podpůrné trubky: 2400 mm
Přepravní délka: 2400 mm
Vnější průměr: 40 mm
Délka izolační části: 1230 mm
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: SR D40 2400 FSP1000 HVI LI PL GFK AL V2A
Obj. č.: 105675
nebo rovnocenný.

Certificates

Technical data

Délka jímací tyče	1000 mm
Materiál podpůrné trubky	GFK/ Al
Délka podpůrné trubky	2400 mm
Přepravní délka	2400 mm
Vnější průměr	40 mm
Délka izolační části	1230 mm
Norma	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiál jímací tyče	nerez
Délka jímací tyče	1000 mm
Materiál podpůrné trubky	GFK/ Al
Délka podpůrné trubky	2400 mm
Přepravní délka	2400 mm
Vnější průměr	40 mm
Délka izolační části	1230 mm
Síla stěny	4 mm
Koeficient materiálu km	0,7
Rozsah provozních teplot	-50 °C ... +100 °C
Provedení	odolnost proti UV záření
Pouzdro	50 x 5 mm
Síla v tahu při délce 500 mm	200 N (izolátor podpůrné trubky podle 62561-8)
Síla v ohybu při délce 500 mm	200 N (izolátor podpůrné trubky podle 62561-8)
Norma	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105675 was added to Notepad.

Go to Notepad

Product 105675 was added to the cart.

Go to Web-Shop

Se stranovým vývodem

Podpůrná trubka s vnitřní oblastí koncovky/PA svorkou se stranovým vývodem. Jímací tyč nerez Ø 10 mm, délka 500/1000 mm.

2 Products

Part No. 105677 SR D40 2400 FSP500 SA HVI LI PL GFK AL

GTIN 4013364500044, Customs tariff No. (EU): 85389099, Gross weight: 3.35 kg, PU: 1.00 ks

Images

Open PDF

Additional information

CAD files

Podpůrná trubka pro vodič HVI light plus s jímací tyčí
a stranovým vývodem, délka 2900 mm GFK/Al
Podpůrné trubky GFK/Al s vnitřní oblastí koncovky
a PA svorkou pro vodič HVI light plus
pro dodržení dostatečné vzdálenosti vůči
vodivým částem podle ČSN EN 62305-3
podpůrné trubky jsou dimenzovány
podle Eurocode 1 (ČSN EN 1991-1-4 + ČSN EN 1991-1-4/NA)
izolační část je z umělé hmoty vyztužené skelnými vlákny (GFK)
koeficient materiálu km = 0,7
odolnost vůči UV záření, jednodílná
v kombinaci s jímací tyčí Ø 10 mm délky 500 mm nerez
Materiál podpůrné trubky: GFK/Al
Délka podpůrné trubky: 2400 mm
Přepravní délka: 2400 mm
Vnější průměr: 40 mm
Délka izolační části: 1230 mm
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: SR D40 2400 FSP500 SA HVI LI PL GFK AL
Obj. č.: 105677
nebo rovnocenný.

Certificates

Technical data

Délka jímací tyče	500 mm
Materiál podpůrné trubky	GFK/ Al
Délka podpůrné trubky	2400 mm
Přepravní délka	2400 mm
Vnější průměr	40 mm
Délka izolační části	1230 mm
Norma	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiál jímací tyče	nerez
Délka jímací tyče	500 mm
Materiál podpůrné trubky	GFK/ Al
Délka podpůrné trubky	2400 mm
Přepravní délka	2400 mm
Vnější průměr	40 mm
Délka izolační části	1230 mm
Síla stěny	4 mm
Koeficient materiálu km	0,7
Rozsah provozních teplot	-50 °C ... +100 °C
Provedení	odolnost proti UV záření
Pouzdro	50 x 5 mm
Síla v tahu při délce 500 mm	200 N (izolátor podpůrné trubky podle 62561-8)
Síla v ohybu při délce 500 mm	200 N (izolátor podpůrné trubky podle 62561-8)
Norma	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105677 was added to Notepad.

Go to Notepad

Product 105677 was added to the cart.

Go to Web-Shop

Part No. 105678 SR D40 2400 FSP1000 SA HVI LI PL GFK AL

GTIN 4013364500051, Customs tariff No. (EU): 85389099, Gross weight: 3.62 kg, PU: 1.00 ks

Images

Open PDF

Additional information

CAD files

Podpůrná trubka pro vodič HVI light plus s jímací tyčí
a stranovým vývodem, délka 3400 mm GFK/Al
Podpůrné trubky GFK/Al s vnitřní oblastí koncovky
a PA svorkou pro vodič HVI light plus
pro dodržení dostatečné vzdálenosti vůči
vodivým částem podle ČSN EN 62305-3
podpůrné trubky jsou dimenzovány
podle Eurocode 1 (ČSN EN 1991-1-4 + ČSN EN 1991-1-4/NA)
izolační část je z umělé hmoty vyztužené skelnými vlákny (GFK)
koeficient materiálu km = 0,7
odolnost vůči UV záření, jednodílná
v kombinaci s jímací tyčí Ø 10 mm délky 1000 mm nerez
Materiál podpůrné trubky: GFK/Al
Délka podpůrné trubky: 2400 mm
Přepravní délka: 2400 mm
Vnější průměr: 40 mm
Délka izolační části: 1230 mm
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: SR D40 2400 FSP1000 SA HVI LI PL GFK AL
Obj. č.: 105678
nebo rovnocenný.

Certificates

Technical data

Délka jímací tyče	1000 mm
Materiál podpůrné trubky	GFK/ Al
Délka podpůrné trubky	2400 mm
Přepravní délka	2400 mm
Vnější průměr	40 mm
Délka izolační části	1230 mm
Norma	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiál jímací tyče	nerez
Délka jímací tyče	1000 mm
Materiál podpůrné trubky	GFK/ Al
Délka podpůrné trubky	2400 mm
Přepravní délka	2400 mm
Vnější průměr	40 mm
Délka izolační části	1230 mm
Síla stěny	4 mm
Koeficient materiálu km	0,7
Rozsah provozních teplot	-50 °C ... +100 °C
Provedení	odolnost proti UV záření
Pouzdro	50 x 5 mm
Síla v tahu při délce 500 mm	200 N (izolátor podpůrné trubky podle 62561-8)
Síla v ohybu při délce 500 mm	200 N (izolátor podpůrné trubky podle 62561-8)
Norma	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105678 was added to Notepad.

Go to Notepad

Product 105678 was added to the cart.

Go to Web-Shop

Pro držák na kovové střechy a držák mezi střešní krokve

Podpůrná trubka s vnitřní oblastí koncovky/PA svorkou pro uložení vedení pod střechou. Jímací tyč nerez Ø 10 mm, délka 1000 mm.

1 Product

Part No. 105688 SR D40 2680 FSP1000 DSH GFK AL V2A

GTIN 4013364499775, Customs tariff No. (EU): 85389099, Gross weight: 4.83 kg, PU: 1.00 ks

Images

Open PDF

Additional information

CAD files

Podpůrná trubka pro vodič HVI light plus s jímací tyčí, délka 3680 mm GFK/Al
Podpůrné trubky GFK/Al s vnitřní oblastí koncovky
a PA svorkou pro vodič HVI light plus
pro dodržení dostatečné vzdálenosti vůči
vodivým částem podle ČSN EN 62305-3
podpůrné trubky jsou dimenzovány
podle Eurocode 1 (ČSN EN 1991-1-4 + ČSN EN 1991-1-4/NA)
izolační část je z umělé hmoty vyztužené skelnými vlákny (GFK)
koeficient materiálu km = 0,7
odolnost vůči UV záření, jednodílná
v kombinaci s jímací tyčí Ø 10 mm délky 1000 mm nerez
Materiál podpůrné trubky: GFK/Al
Délka podpůrné trubky: 2680 mm
Přepravní délka: 2680 mm
Vnější průměr: 40 mm
Délka izolační části: 1230 mm
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: SR D40 2680 FSP1000 DSH GFK AL V2A
Obj. č.: 105688
nebo rovnocenný.

Certificates

Technical data

Délka jímací tyče	1000 mm
Materiál podpůrné trubky	GFK/ Al
Délka podpůrné trubky	2680 mm
Přepravní délka	2680 mm
Vnější průměr	40 mm
Délka izolační části	1230 mm
Norma	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiál jímací tyče	nerez
Délka jímací tyče	1000 mm
Materiál podpůrné trubky	GFK/ Al
Délka podpůrné trubky	2680 mm
Přepravní délka	2680 mm
Vnější průměr	40 mm
Délka izolační části	1230 mm
Síla stěny	4 mm
Koeficient materiálu km	0,7
Rozsah provozních teplot	-50 °C ... +100 °C
Provedení	odolnost proti UV záření
Pouzdro	50 x 5 mm
Síla v tahu při délce 500 mm	200 N (izolátor podpůrné trubky podle 62561-8)
Síla v ohybu při délce 500 mm	200 N (izolátor podpůrné trubky podle 62561-8)
Norma	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105688 was added to Notepad.

Go to Notepad

Product 105688 was added to the cart.

Go to Web-Shop

Results for products (0)

Results for content (0)

Podpůrné trubky pro vodič HVI light plus

Bez stranového vývodu

Part No. 105672 SR D40 1600 FSP500 HVI LI PL GFK AL V2A

Product 105672 was added to Notepad.

Product 105672 was added to the cart.

Part No. 105673 SR D40 1600 FSP1000 HVI LI PL GFK AL V2A

Product 105673 was added to Notepad.

Product 105673 was added to the cart.

Part No. 105674 SR D40 2400 FSP500 HVI LI PL GFK AL V2A

Product 105674 was added to Notepad.

Product 105674 was added to the cart.

Part No. 105675 SR D40 2400 FSP1000 HVI LI PL GFK AL V2A

Product 105675 was added to Notepad.

Product 105675 was added to the cart.

Se stranovým vývodem

Part No. 105677 SR D40 2400 FSP500 SA HVI LI PL GFK AL

Product 105677 was added to Notepad.

Product 105677 was added to the cart.

Part No. 105678 SR D40 2400 FSP1000 SA HVI LI PL GFK AL

Product 105678 was added to Notepad.

Product 105678 was added to the cart.

Pro držák na kovové střechy a držák mezi střešní krokve

Part No. 105688 SR D40 2680 FSP1000 DSH GFK AL V2A

Product 105688 was added to Notepad.

Product 105688 was added to the cart.

Podpůrné trubky pro vodič HVI light plus

Bez stranového vývodu

Part No. 105672 SR D40 1600 FSP500 HVI LI PL GFK AL V2A

You are not authorized to download 105672_819672.stp

You are not authorized to download 105672_819672.igs

You are not authorized to download 105672_819672.jt

You are not authorized to download 105672_819672.dwg

You are not authorized to download 105672m_D.dxf

Product 105672 was added to Notepad.

Product 105672 was added to the cart.

Part No. 105673 SR D40 1600 FSP1000 HVI LI PL GFK AL V2A

You are not authorized to download 105673_819673.stp

You are not authorized to download 105673_819673.igs

You are not authorized to download 105673_819673.jt

You are not authorized to download 105673_819673.dwg

You are not authorized to download 105673m_D.dxf

Product 105673 was added to Notepad.

Product 105673 was added to the cart.

Part No. 105674 SR D40 2400 FSP500 HVI LI PL GFK AL V2A

You are not authorized to download 105674_819674.stp

You are not authorized to download 105674_819674.igs

You are not authorized to download 105674_819674.jt

You are not authorized to download 105674_819674.dwg

You are not authorized to download 105674m_D.dxf

Product 105674 was added to Notepad.

Product 105674 was added to the cart.

Part No. 105675 SR D40 2400 FSP1000 HVI LI PL GFK AL V2A

You are not authorized to download 105675_819675.stp

You are not authorized to download 105675_819675.igs

You are not authorized to download 105675_819675.jt

You are not authorized to download 105675_819675.dwg

You are not authorized to download 105675m_D.dxf

Product 105675 was added to Notepad.

Product 105675 was added to the cart.

Se stranovým vývodem

Part No. 105677 SR D40 2400 FSP500 SA HVI LI PL GFK AL

You are not authorized to download 105677.stp

You are not authorized to download 105677.igs

You are not authorized to download 105677.jt

You are not authorized to download 105677.dwg

You are not authorized to download 105677m_D.dxf

Product 105677 was added to Notepad.

Product 105677 was added to the cart.

Part No. 105678 SR D40 2400 FSP1000 SA HVI LI PL GFK AL

You are not authorized to download 105678.stp

You are not authorized to download 105678.igs

You are not authorized to download 105678.jt

You are not authorized to download 105678.dwg

You are not authorized to download 105678m_D.dxf

Product 105678 was added to Notepad.

Product 105678 was added to the cart.

Pro držák na kovové střechy a držák mezi střešní krokve

Part No. 105688 SR D40 2680 FSP1000 DSH GFK AL V2A

You are not authorized to download 105688_819688.stp

You are not authorized to download 105688_819688.igs

You are not authorized to download 105688_819688.jt

You are not authorized to download 105688_819688.dwg

You are not authorized to download 105688m_D.dxf

Product 105688 was added to Notepad.

Product 105688 was added to the cart.
