Podpůrné trubky s vodičem HVI light plus

Vodič s vysokonapěťovou izolací pro dodržení dostatečné vzdálenosti vůči vodivým částem podle ČSN EN 62305-3. Použití pro ekvivalent dostatečné vzdálenosti s ≤ 60 cm (pro vzduch) nebo s ≤ 120 cm (pro pevný nevodivý materiál).
Nenápadná podpůrná trubka s předem sestaveným vnitřním vodičem HVI light plus, s malou plochou vystavenou větru.
Délku lze flexibilně volit od 6 m do 70 m.
Na základě výroby potvrzené objednávkou (úprava délky vedení) nemůže být vedení vráceno zpět.

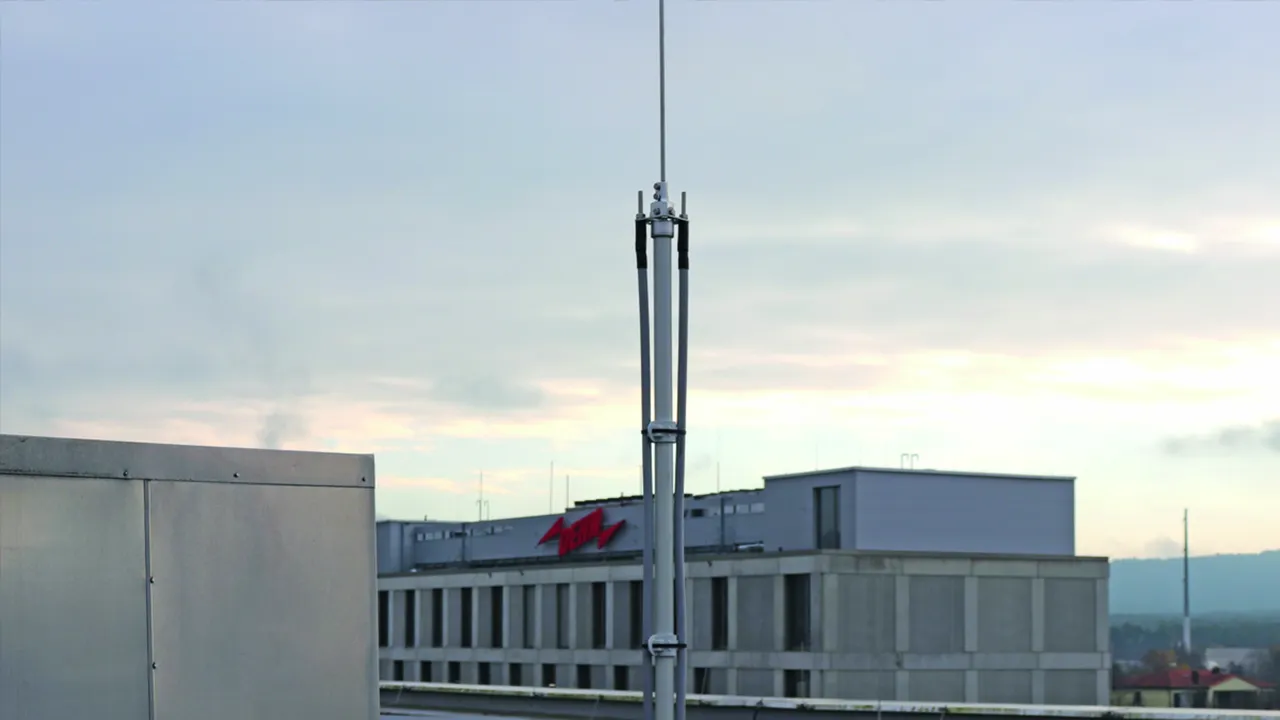

Vodič HVI light plus v podpůrné trubce s jímací tyčí

Podpůrná trubka s oblastí koncovky/PA svorkou uvnitř podpůrné trubky a jímací tyčí nerez Ø 10 mm, délka 500/1000 mm.

4 Products

Part No. 819672 HVI LI PL L6M SR1600 FSP500 GFK AL V2A

GTIN 4013364494527, Customs tariff No. (EU): 85389099, Gross weight: 8.10 kg, PU: 1.00 ks

Images

Open PDF

Additional information

CAD files

Vodič HVI Light plus v podpůrné trubce s jímací tyčí, barva šedá
Vodič HVI Light plus v podpůrné trubce
vodič s vysokonapěťovou izolací
pro dodržení dostatečné vzdálenosti vůči
vodivým částem podle ČSN EN 62305-3
Ekvivalent dostatečné vzdálenosti s = ≤ 60 cm (pro vzduch)
nebo s = ≤ 120 cm (pro pevný nevodivý materiál).
Podpůrné trubky s vodičem HVI jsou dimenzovány
podle Eurocode 1 (ČSN EN 1991-1-4 + ČSN EN 1991-1-4/NA)
Provedení vodiče HVI Light plus s oblastí koncovky uvnitř
podpůrné trubky s jímací tyčí (D 10 mm délky 500 mm)
Materiál podpůrné trubky: GFK/Al
Délka podpůrné trubky: 1600 mm
Přepravní délka: 1600 mm
Průměr vodiče: 21 mm
Barva vodiče: šedá ●
Materiál vodiče: Cu
Minimální objednací délka: 6 m
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: HVI LI PL L6M SR1600 FSP500 GFK AL V2A
Obj. č.: 819672
nebo rovnocenný.

Certificates

Technical data

Délka jímací tyče	500 mm
Materiál podpůrné trubky	GFK/ Al
Délka podpůrné trubky	1600 mm
Přepravní délka	1600 mm
Vnější průměr	40 mm
Průměr vodiče	21 mm
Barva vodiče	šedá ●
Materiál vodiče	Cu
Minimální objednací délka	6 m
Norma	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiál jímací tyče	nerez
Délka jímací tyče	500 mm
Materiál podpůrné trubky	GFK/ Al
Délka podpůrné trubky	1600 mm
Přepravní délka	1600 mm
Vnější průměr	40 mm
Průměr vodiče	21 mm
Barva vodiče	šedá ●
Materiál vodiče	Cu
Barva RAL	přibližně 7004
Průřez jádra (jednožilový)	16 mm²
Zatížitelnost bleskovým proudem (Třída/I_imp )	H1/150 kA
Ekvivalent dostatečné vzdálenosti s (pro vzduch)	≤ 60 cm
Materiál izolace	PE
Materiál pláště	PE
Charakteristika pláště	odolný vůči povětrnostním vlivům a UV záření
Připojovací průměr	10 mm
Materiál připojovacího členu	nerez
Podpůrná trubka	40 x 4 mm
Minimální objednací délka	6 m
Síla v tahu při délce 500 mm	200 N (izolátor podpůrné trubky podle 62561-8)
Pevnost v ohybu při délce 500 mm	200 N (izolátor podpůrné trubky podle 62561-8)
Norma	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819672 was added to Notepad.

Go to Notepad

Product 819672 was added to the cart.

Go to Web-Shop

Part No. 819673 HVI LI PL L6M SR1600 FSP1000 GFK AL V2A

GTIN 4013364494534, Customs tariff No. (EU): 85389099, Gross weight: 8.37 kg, PU: 1.00 ks

Images

Open PDF

Additional information

CAD files

Vodič HVI Light plus v podpůrné trubce s jímací tyčí, barva šedá
Vodič HVI Light plus v podpůrné trubce
vodič s vysokonapěťovou izolací
pro dodržení dostatečné vzdálenosti vůči
vodivým částem podle ČSN EN 62305-3
Ekvivalent dostatečné vzdálenosti s = ≤ 60 cm (pro vzduch)
nebo s = ≤ 120 cm (pro pevný nevodivý materiál).
Podpůrné trubky s vodičem HVI jsou dimenzovány
podle Eurocode 1 (ČSN EN 1991-1-4 + ČSN EN 1991-1-4/NA)
Provedení vodiče HVI Light plus s oblastí koncovky uvnitř
podpůrné trubky s jímací tyčí (D 10 mm délky 1000 mm)
Materiál podpůrné trubky: GFK/Al
Délka podpůrné trubky: 1600 mm
Přepravní délka: 1600 mm
Průměr vodiče: 21 mm
Barva vodiče: šedá ●
Materiál vodiče: Cu
Minimální objednací délka: 6 m
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: HVI LI PL L6M SR1600 FSP1000 GFK AL V2A
Obj. č.: 819673
nebo rovnocenný.

Certificates

Technical data

Délka jímací tyče	1000 mm
Materiál podpůrné trubky	GFK/ Al
Délka podpůrné trubky	1600 mm
Přepravní délka	1600 mm
Vnější průměr	40 mm
Průměr vodiče	21 mm
Barva vodiče	šedá ●
Materiál vodiče	Cu
Minimální objednací délka	6 m
Norma	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiál jímací tyče	nerez
Délka jímací tyče	1000 mm
Materiál podpůrné trubky	GFK/ Al
Délka podpůrné trubky	1600 mm
Přepravní délka	1600 mm
Vnější průměr	40 mm
Průměr vodiče	21 mm
Barva vodiče	šedá ●
Materiál vodiče	Cu
Barva RAL	přibližně 7004
Průřez jádra (jednožilový)	16 mm²
Zatížitelnost bleskovým proudem (Třída/I_imp )	H1/150 kA
Ekvivalent dostatečné vzdálenosti s (pro vzduch)	≤ 60 cm
Materiál izolace	PE
Materiál pláště	PE
Charakteristika pláště	odolný vůči povětrnostním vlivům a UV záření
Připojovací průměr	10 mm
Materiál připojovacího členu	nerez
Podpůrná trubka	40 x 4 mm
Minimální objednací délka	6 m
Síla v tahu při délce 500 mm	200 N (izolátor podpůrné trubky podle 62561-8)
Pevnost v ohybu při délce 500 mm	200 N (izolátor podpůrné trubky podle 62561-8)
Norma	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819673 was added to Notepad.

Go to Notepad

Product 819673 was added to the cart.

Go to Web-Shop

Part No. 819674 HVI LI PL L6M SR2400 FSP500 GFK AL V2A

GTIN 4013364494541, Customs tariff No. (EU): 85389099, Gross weight: 9.10 kg, PU: 1.00 ks

Images

Open PDF

Additional information

CAD files

Vodič HVI Light plus v podpůrné trubce s jímací tyčí, barva šedá
Vodič HVI Light plus v podpůrné trubce
vodič s vysokonapěťovou izolací
pro dodržení dostatečné vzdálenosti vůči
vodivým částem podle ČSN EN 62305-3
Ekvivalent dostatečné vzdálenosti s = ≤ 60 cm (pro vzduch)
nebo s = ≤ 120 cm (pro pevný nevodivý materiál).
Podpůrné trubky s vodičem HVI jsou dimenzovány
podle Eurocode 1 (ČSN EN 1991-1-4 + ČSN EN 1991-1-4/NA)
Provedení vodiče HVI Light plus s oblastí koncovky uvnitř
podpůrné trubky s jímací tyčí (D 10 mm délky 500 mm)
Materiál podpůrné trubky: GFK/Al
Délka podpůrné trubky: 2400 mm
Přepravní délka: 2400 mm
Průměr vodiče: 21 mm
Barva vodiče: šedá ●
Materiál vodiče: Cu
Minimální objednací délka: 6 m
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: HVI LI PL L6M SR2400 FSP500 GFK AL V2A
Obj. č.: 819674
nebo rovnocenný.

Certificates

Technical data

Délka jímací tyče	500 mm
Materiál podpůrné trubky	GFK/ Al
Délka podpůrné trubky	2400 mm
Přepravní délka	2400 mm
Vnější průměr	40 mm
Průměr vodiče	21 mm
Barva vodiče	šedá ●
Materiál vodiče	Cu
Minimální objednací délka	6 m
Norma	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiál jímací tyče	nerez
Délka jímací tyče	500 mm
Materiál podpůrné trubky	GFK/ Al
Délka podpůrné trubky	2400 mm
Přepravní délka	2400 mm
Vnější průměr	40 mm
Průměr vodiče	21 mm
Barva vodiče	šedá ●
Materiál vodiče	Cu
Barva RAL	přibližně 7004
Průřez jádra (jednožilový)	16 mm²
Zatížitelnost bleskovým proudem (Třída/I_imp )	H1/150 kA
Ekvivalent dostatečné vzdálenosti s (pro vzduch)	≤ 60 cm
Materiál izolace	PE
Materiál pláště	PE
Charakteristika pláště	odolný vůči povětrnostním vlivům a UV záření
Připojovací průměr	10 mm
Materiál připojovacího členu	nerez
Podpůrná trubka	40 x 4 mm
Minimální objednací délka	6 m
Síla v tahu při délce 500 mm	200 N (izolátor podpůrné trubky podle 62561-8)
Pevnost v ohybu při délce 500 mm	200 N (izolátor podpůrné trubky podle 62561-8)
Norma	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819674 was added to Notepad.

Go to Notepad

Product 819674 was added to the cart.

Go to Web-Shop

Part No. 819675 HVI LI PL L6M SR2400 FSP1000 GFK AL V2A

GTIN 4013364494558, Customs tariff No. (EU): 85389099, Gross weight: 9.37 kg, PU: 1.00 ks

Images

Open PDF

Additional information

CAD files

Vodič HVI Light plus v podpůrné trubce s jímací tyčí, barva šedá
Vodič HVI Light plus v podpůrné trubce
vodič s vysokonapěťovou izolací
pro dodržení dostatečné vzdálenosti vůči
vodivým částem podle ČSN EN 62305-3
Ekvivalent dostatečné vzdálenosti s = ≤ 60 cm (pro vzduch)
nebo s = ≤ 120 cm (pro pevný nevodivý materiál).
Podpůrné trubky s vodičem HVI jsou dimenzovány
podle Eurocode 1 (ČSN EN 1991-1-4 + ČSN EN 1991-1-4/NA)
Provedení vodiče HVI Light plus s oblastí koncovky uvnitř
podpůrné trubky s jímací tyčí (D 10 mm délky 1000 mm)
Materiál podpůrné trubky: GFK/Al
Délka podpůrné trubky: 2400 mm
Přepravní délka: 2400 mm
Průměr vodiče: 21 mm
Barva vodiče: šedá ●
Materiál vodiče: Cu
Minimální objednací délka: 6 m
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: HVI LI PL L6M SR2400 FSP1000 GFK AL V2A
Obj. č.: 819675
nebo rovnocenný.

Certificates

Technical data

Délka jímací tyče	1000 mm
Materiál podpůrné trubky	GFK/ Al
Délka podpůrné trubky	2400 mm
Přepravní délka	2400 mm
Vnější průměr	40 mm
Průměr vodiče	21 mm
Barva vodiče	šedá ●
Materiál vodiče	Cu
Minimální objednací délka	6 m
Norma	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiál jímací tyče	nerez
Délka jímací tyče	1000 mm
Materiál podpůrné trubky	GFK/ Al
Délka podpůrné trubky	2400 mm
Přepravní délka	2400 mm
Vnější průměr	40 mm
Průměr vodiče	21 mm
Barva vodiče	šedá ●
Materiál vodiče	Cu
Barva RAL	přibližně 7004
Průřez jádra (jednožilový)	16 mm²
Zatížitelnost bleskovým proudem (Třída/I_imp )	H1/150 kA
Ekvivalent dostatečné vzdálenosti s (pro vzduch)	≤ 60 cm
Materiál izolace	PE
Materiál pláště	PE
Charakteristika pláště	odolný vůči povětrnostním vlivům a UV záření
Připojovací průměr	10 mm
Materiál připojovacího členu	nerez
Podpůrná trubka	40 x 4 mm
Minimální objednací délka	6 m
Síla v tahu při délce 500 mm	200 N (izolátor podpůrné trubky podle 62561-8)
Pevnost v ohybu při délce 500 mm	200 N (izolátor podpůrné trubky podle 62561-8)
Norma	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819675 was added to Notepad.

Go to Notepad

Product 819675 was added to the cart.

Go to Web-Shop

Results for products (0)

Results for content (0)

Podpůrné trubky s vodičem HVI light plus

Vodič HVI light plus v podpůrné trubce s jímací tyčí

Part No. 819672 HVI LI PL L6M SR1600 FSP500 GFK AL V2A

Product 819672 was added to Notepad.

Product 819672 was added to the cart.

Part No. 819673 HVI LI PL L6M SR1600 FSP1000 GFK AL V2A

Product 819673 was added to Notepad.

Product 819673 was added to the cart.

Part No. 819674 HVI LI PL L6M SR2400 FSP500 GFK AL V2A

Product 819674 was added to Notepad.

Product 819674 was added to the cart.

Part No. 819675 HVI LI PL L6M SR2400 FSP1000 GFK AL V2A

Product 819675 was added to Notepad.

Product 819675 was added to the cart.

Podpůrné trubky s vodičem HVI light plus

Vodič HVI light plus v podpůrné trubce s jímací tyčí

Part No. 819672 HVI LI PL L6M SR1600 FSP500 GFK AL V2A

You are not authorized to download 105672_819672.stp

You are not authorized to download 105672_819672.igs

You are not authorized to download 105672_819672.jt

You are not authorized to download 105672_819672.dwg

You are not authorized to download 819672m_D.dxf

Product 819672 was added to Notepad.

Product 819672 was added to the cart.

Part No. 819673 HVI LI PL L6M SR1600 FSP1000 GFK AL V2A

You are not authorized to download 105673_819673.stp

You are not authorized to download 105673_819673.igs

You are not authorized to download 105673_819673.jt

You are not authorized to download 105673_819673.dwg

You are not authorized to download 819673m_D.dxf

Product 819673 was added to Notepad.

Product 819673 was added to the cart.

Part No. 819674 HVI LI PL L6M SR2400 FSP500 GFK AL V2A

You are not authorized to download 105674_819674.stp

You are not authorized to download 105674_819674.igs

You are not authorized to download 105674_819674.jt

You are not authorized to download 105674_819674.dwg

You are not authorized to download 819674m_D.dxf

Product 819674 was added to Notepad.

Product 819674 was added to the cart.

Part No. 819675 HVI LI PL L6M SR2400 FSP1000 GFK AL V2A

You are not authorized to download 105675_819675.stp

You are not authorized to download 105675_819675.igs

You are not authorized to download 105675_819675.jt

You are not authorized to download 105675_819675.dwg

You are not authorized to download 819675m_D.dxf

Product 819675 was added to Notepad.

Product 819675 was added to the cart.
