DEHNbloc Maxi 1 CI 440/760 FM

  • Svodič bleskových proudů v kompaktním provedení na bázi jiskřiště s integrovaným předjištěním odolným proti bleskovému proudu
  • Schopnost svádět velmi vysoké bleskové proudy až 35 kA (10/350 µs)
  • Nízká ochranná úroveň (včetně předjištění)
  • Vysoká provozní spolehlivost chráněných zařízení je zajištěna omezením následného proudu technologií RADAX-Flow
  • Energeticky koordinovaný v rámci skupiny produktů Red/Line
  • Funkční stav nebo porucha je signalizována zeleným/červeným terčíkem v signalizačním poli

Details

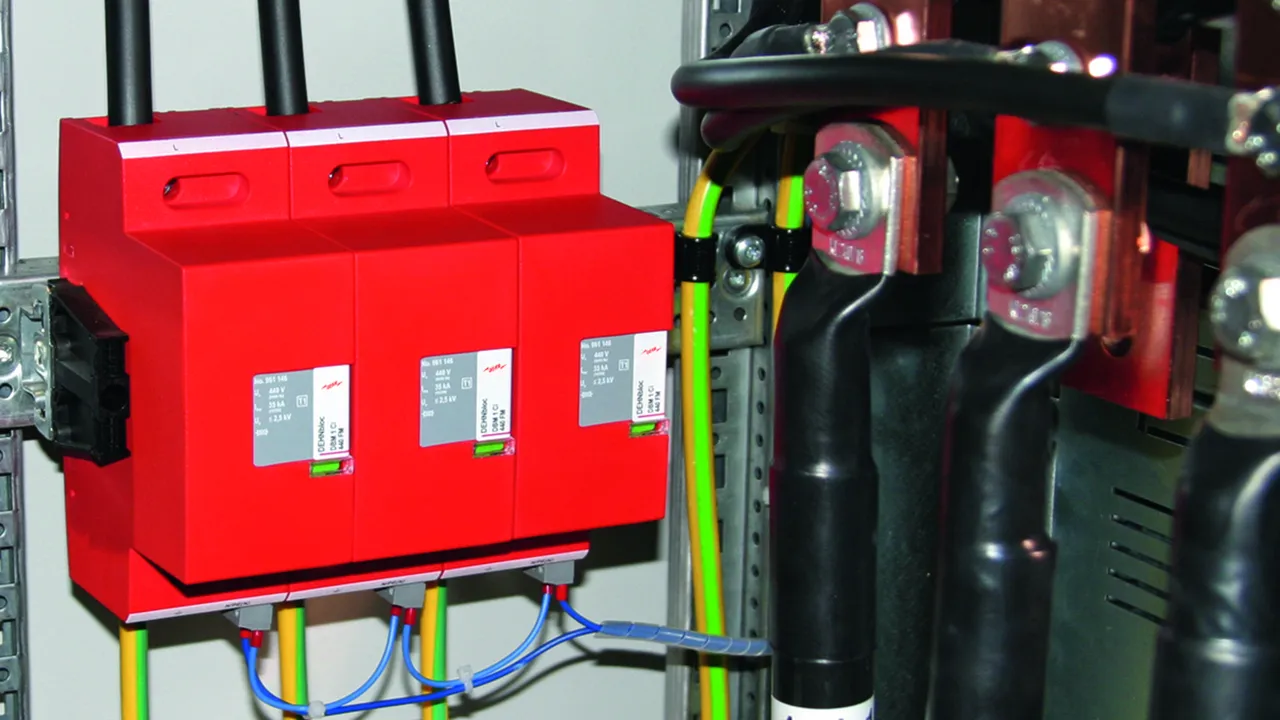

Flexibilní instalace s použitím montážních konzolí
lorem ipsum

DEHNbloc Maxi 1 CI 440 FM

Jednopólový, koordinovaný svodič bleskových proudů s integrovaným předjištěním, pro sítě TN 400/690 V a IT 400 V; s kontaktem dálkové signalizace pro systém monitorování stavu (bezpotenciálový přepínač).

1 Product

Part No. 961146 DBM 1 CI 440 FM

GTIN 4013364250062, Customs tariff No. (EU): 85363090, Gross weight: 1175.20 g, PU: 1.00 ks

Images

Additional information

Koordinovaný svodič bleskových proudů DEHNbloc Maxi 1 CI 440 FM
1 pólový koordinovaný svodič bleskových proudů s integrovaným předjištěním
s kontaktem dálkové signalizace
svodič typ 1 podle ČSN EN 61643-11
s technologií RADAX-Flow
se schopností omezit následné proudy
ukazatel poruchy
nejvyšší provozní napětí: 440 V AC
ochranná úroveň: <= 2,5 kV
bleskový proud (10/350): 35 kA
schopnost omezit následný proud: do 50 kAeff
energetická koordinace podle ČSN EN 62305-4
svodič řady Red/Line

Výrobek: DEHN
Typ: DBM 1 CI 440 FM
Obj. č.: 961146
nebo rovnocenný.

Certificates



Circuit Interruption

The backup fuse is already integrated here. This means: reduced space requirement, lower installation costs, faster wiring, and shorter connecting cables. This concept can be found in the product ranges DEHNvenCI, DEHNbloc Maxi S, DEHNguard ... CI and V(A) NH...

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

SPD podle ČSN EN 61643-11 / ... IEC 61643-11 typ 1/Třída I
Nejvyšší provozní napětí AC (UC ) 440 V (50/60 Hz)
Bleskový proud (10/350 µs) (Iimp ) 35 kA
Ochranná úroveň (UP ) ≤ 2,5 kV
Max. nadproudová ochrana ze strany sítě není potřebná
Kontakt dálkové signalizace/typ kontaktu přepínač

Product 961146 was added to Notepad.

Go to Notepad

Product 961146 was added to the cart.

Go to Web-Shop

DEHNbloc Maxi 1 CI 760 FM

Jednopólový, koordinovaný svodič bleskových proudů s integrovaným předjištěním, pro sítě TN/IT 690 V; s kontaktem dálkové signalizace pro systém monitorování stavu (bezpotenciálový přepínač).

1 Product

Part No. 961176 DBM 1 CI 760 FM

GTIN 4013364250123, Customs tariff No. (EU): 85363090, Gross weight: 1170.00 g, PU: 1.00 ks

Images

Additional information

Koordinovaný svodič bleskových proudů DEHNbloc Maxi 1 CI 760 FM
1 pólový koordinovaný svodič bleskových proudů s integrovaným předjištěním
s kontaktem dálkové signalizace
svodič typ 1 podle ČSN EN 61643-11
s technologií RADAX-Flow
se schopností omezit následné proudy
ukazatel poruchy
nejvyšší provozní napětí: 760 V AC
ochranná úroveň: <= 4 kV
bleskový proud (10/350): 35 kA
schopnost omezit následný proud: do 25 kAeff
energetická koordinace podle ČSN EN 62305-4
svodič řady Red/Line

Výrobek: DEHN
Typ: DBM 1 CI 760 FM
Obj. č.: 961176
nebo rovnocenný.

Certificates



Circuit Interruption

The backup fuse is already integrated here. This means: reduced space requirement, lower installation costs, faster wiring, and shorter connecting cables. This concept can be found in the product ranges DEHNvenCI, DEHNbloc Maxi S, DEHNguard ... CI and V(A) NH...

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

SPD podle ČSN EN 61643-11 / ... IEC 61643-11 typ 1/Třída I
Nejvyšší provozní napětí AC (UC ) 760 V (50/60 Hz)
Bleskový proud (10/350 µs) (Iimp ) 35 kA
Ochranná úroveň (UP ) ≤ 4 kV
Max. nadproudová ochrana ze strany sítě není potřebná
Kontakt dálkové signalizace/typ kontaktu přepínač
