Part No. 972147 DG ME DC Y 1000 FM

GTIN 4013364519817, Customs tariff No. (EU): 85363030, Gross weight: 530.49 g, PU: 1.00 ks

Images

Additional information

CAD files

Kombinovaný svodič typ 1+2 DEHNguard ME DC Y 1000 FM
Třípólový, modulární, zásuvný kombinovaný svodič
pro stejnosměrné obvody, šířka 4 TE
mechanický ukazatel provoz/porucha
Svodič typ 1+2 analogicky k EN 61643-11, zapojení Y
sestavené z obvodu varistor – bleskojistka bez unikajících proudů
Stejnosměrné spínací zařízení DCD speciálně navržené pro použití ve stejnosměrných obvodech do 1000 V.

Max. přípustné trvalé napětí: 1000 V DC
Bleskový impulzní proud 5 kA (10/350µs)
Jmenovitý svodový impulzní proud: 12,5 kA (8/20µs)
bezpotenciálový přepínací kontakt dálkové signalizace
Zkoušeno vibrací a otřesem podle EN 60068

Výrobek: DEHN
Typ: DG ME DC Y 1000 FM
Obj. č.: 972147
nebo rovnocenný.

Certificates

Direct Current-Disconnection

When using surge arresters in d.c. applications, disconnection must be reliably ensured even if there are no zero crossings. The specifically developed DC Disconnection (DCD) technology acts as a wedge similar to a blocking valve and interrupts the direct current. Consequently, the devices of the DEHNguard SE DC series are capable of safely interrupting direct currents, thus preventing fire damage caused by d.c. switching arcs.

Technical data

Klasifikace SPD analogicky k ČSN EN 61643-11/... IEC 61643-11	typ 1 + typ 2/Třída I + Třída II
Nejvyšší provozní napětí DC (U_C )	1000 V
Bleskový proud (10/350 µs) (I_imp )	5 kA
Jmenovitý impulzní proud (8/20 µs) (I_n )	12,5 kA
Ochranná úroveň [(DC+ --> DC-] (U_P )	< 3,75 kV
Ochranná úroveň [(DC+/DC-) --> PE] (U_P )	< 2,5 kV
Max. zkratová pevnost (I_SCCR )	500 A/170 ms
Kontakt dálkové signalizace/typ kontaktu	přepínač

Klasifikace SPD analogicky k ČSN EN 61643-11/... IEC 61643-11	typ 1 + typ 2/Třída I + Třída II
Jemnovité napětí DC (U_N )	900 V
Nejvyšší provozní napětí DC (U_C )	1000 V
Bleskový proud (10/350 µs) (I_imp )	5 kA
Jmenovitý impulzní proud (8/20 µs) (I_n )	12,5 kA
Ochranná úroveň [(DC+ --> DC-] (U_P )	< 3,75 kV
Ochranná úroveň [(DC+/DC-) --> PE] (U_P )	< 2,5 kV
Max. zkratová pevnost (I_SCCR )	500 A/170 ms
Napětí TOV [DC+ -> DC-] (U_T) – charakteristika	1000 V (U_TOV = U_C)
Napětí TOV [DC+/- -> PE] (U_T) – charakteristika	1000 V / 10 s – pevnost
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (min.)	1,5 mm² jedno/vícežilový
Průřez připojovacích vodičů (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP20
Montážní rozměr	4 TE, DIN 43880
Kontakt dálkové signalizace/typ kontaktu	přepínač
Spínací výkon AC	250 V/0,5 A
Spínací výkon DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Průřez vodičů pro svorky dálk. signalizace	max. 1,5 mm² jedno/vícežilový
Rozšířená technická data:	-------------------------------
– Instalace v DC bateriových úložištích do I_SCCR	≤ 100 kA (t ≤ 7,5 ms)
– Předjištění pro DC bateriové úložiště do I_SCCR	Bussman HLS 2000Vdc / 200 A 2+/A173 DST aR, Herst.Art.Nr.: 170M2040
– Předjištění pro DC bateriová úložiště do I_SCCR	Mersen Protistor D122SD20C200QF 200A 2000V DC aR
– bez odezvy až do 1250 V DC	ano

Product 972147 was added to Notepad.

Go to Notepad

Product 972147 was added to the cart.

Go to Web-Shop

Part No. 972110 DG SE DC 60

GTIN 4013364158504, Customs tariff No. (EU): 85363030, Gross weight: 160.00 g, PU: 1.00 ks

Images

Additional information

CAD files

Svodič přepětí N-PE DEHNguard SE DC 60
1-pólový, modulární, zásuvný svodič přepětí
pro obvody stejnosměrného proudu, šířka 1,5 TE
ukazatel poruchy
svodič typ 2 podle ČSN EN 61643-11
vysoce výkonná varistorová technologie
určen speciálně pro využití v DC obvodech
obsahuje stejnosměrný vypínací obvod DCD
nejvyšší provozní napětí: 60 V dc
ochranná úroveň: <= 0,5 kV
jmenovitý impulzní proud: 12,5 kA
zkratová pevnost při max. nadproudové
ochraně ze strany sítě DC: 2000 A
energetická koordinace podle ČSN EN 62305-4
svodič řady Red/Line

Výrobek: DEHN
Typ: DG SE DC 60
Obj. č.: 972110
nebo rovnocenný.

Certificates

Direct Current-Disconnection

When using surge arresters in d.c. applications, disconnection must be reliably ensured even if there are no zero crossings. The specifically developed DC Disconnection (DCD) technology acts as a wedge similar to a blocking valve and interrupts the direct current. Consequently, the devices of the DEHNguard SE DC series are capable of safely interrupting direct currents, thus preventing fire damage caused by d.c. switching arcs.

Technical data

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Nejvyšší provozní napětí DC (U_C )	60 V
Jmenovitý impulzní proud (8/20 µs) (I_n )	12,5 kA
Ochranná úroveň (U_P )	≤ 0,5 kV
Zkratová pevnost bez předjištění DC (I_SCCR )	300 A
Zkratová pevnost při max. nadproudové ochraně DC ze strany sítě (I_SCCR )	25 kA
Max. nadproudová ochrana ze strany sítě	35 A gG

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 2 + typ 3
Jemnovité napětí DC (U_N )	48 V
Nejvyšší provozní napětí DC (U_C )	60 V
Jmenovitý impulzní proud (8/20 µs) (I_n )	12,5 kA
Ochranná úroveň (U_P )	≤ 0,5 kV
Doba odezvy (t_A )	≤ 25 ns
Zkratová pevnost bez předjištění DC (I_SCCR )	300 A
Zkratová pevnost při max. nadproudové ochraně DC ze strany sítě (I_SCCR )	25 kA
Max. nadproudová ochrana ze strany sítě	35 A gG
Napětí TOV DC (U_T) – charakteristika	70 V/5 s - Pevnost
Napětí TOV DC, 2x U_C (U_T) – charakteristika	120 V/120 min - Bezpečný výpadek
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (min.)	1,5 mm² jedno/vícežilový
Průřez připojovacích vodičů (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	1,5 TE, DIN 43880
Rozšířená technická data:	Použití v obvodech nouzového osvětlení
– možno zapojit v DC a AC sítích	ne

Product 972110 was added to Notepad.

Go to Notepad

Product 972110 was added to the cart.

Go to Web-Shop

Part No. 972120 DG SE DC 242

GTIN 4013364158528, Customs tariff No. (EU): 85363030, Gross weight: 170.00 g, PU: 1.00 ks

Images

Additional information

CAD files

Svodič přepětí N-PE DEHNguard SE DC 242
1-pólový, modulární, zásuvný svodič přepětí
pro obvody stejnosměrného proudu, šířka 1,5 TE
ukazatel poruchy
svodič typ 2 podle ČSN EN 61643-11
vysoce výkonná varistorová technologie
určen speciálně pro využití v DC obvodech
obsahuje stejnosměrný vypínací obvod DCD
nejvyšší provozní napětí: 242 V dc
ochranná úroveň: <= 1,25 kV
jmenovitý impulzní proud: 12,5 kA
zkratová pevnost při max. nadproudové
ochraně ze strany sítě DC: 2000 A
energetická koordinace podle ČSN EN 62305-4
svodič řady Red/Line

Výrobek: DEHN
Typ: DG SE DC 242
Obj. č.: 972120
nebo rovnocenný.

Certificates

Direct Current-Disconnection

When using surge arresters in d.c. applications, disconnection must be reliably ensured even if there are no zero crossings. The specifically developed DC Disconnection (DCD) technology acts as a wedge similar to a blocking valve and interrupts the direct current. Consequently, the devices of the DEHNguard SE DC series are capable of safely interrupting direct currents, thus preventing fire damage caused by d.c. switching arcs.

Technical data

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Nejvyšší provozní napětí DC (U_C )	242 V
Jmenovitý impulzní proud (8/20 µs) (I_n )	12,5 kA
Ochranná úroveň (U_P )	≤ 1,25 kV
Zkratová pevnost bez předjištění DC (I_SCCR )	300 A
Zkratová pevnost při max. nadproudové ochraně DC ze strany sítě (I_SCCR )	25 kA
Max. nadproudová ochrana ze strany sítě	35 A gG

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 2 + typ 3
Jemnovité napětí DC (U_N )	220 V
Nejvyšší provozní napětí DC (U_C )	242 V
Jmenovitý impulzní proud (8/20 µs) (I_n )	12,5 kA
Ochranná úroveň (U_P )	≤ 1,25 kV
Doba odezvy (t_A )	≤ 25 ns
Zkratová pevnost bez předjištění DC (I_SCCR )	300 A
Zkratová pevnost při max. nadproudové ochraně DC ze strany sítě (I_SCCR )	25 kA
Max. nadproudová ochrana ze strany sítě	35 A gG
Napětí TOV DC (U_T) – charakteristika	320 V/5 s - Pevnost
Napětí TOV DC, 2x U_C (U_T) – charakteristika	480 V/120 min - Bezpečný výpadek
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (min.)	1,5 mm² jedno/vícežilový
Průřez připojovacích vodičů (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	1,5 TE, DIN 43880
Rozšířená technická data:	Použití v obvodech nouzového osvětlení
– možno zapojit v DC a AC sítích	ano
– nejvyšší provozní napětí AC (U_C )	255 V

Product 972120 was added to Notepad.

Go to Notepad

Product 972120 was added to the cart.

Go to Web-Shop

Part No. 972130 DG SE DC 550

GTIN 4013364158627, Customs tariff No. (EU): 85363030, Gross weight: 184.00 g, PU: 1.00 ks

Images

Additional information

CAD files

Svodič přepětí N-PE DEHNguard SE DC 550
1-pólový, modulární, zásuvný svodič přepětí
pro obvody stejnosměrného proudu, šířka 1,5 TE
ukazatel poruchy
svodič typ 2 podle ČSN EN 61643-11
vysoce výkonná varistorová technologie
určen speciálně pro využití v DC obvodech
obsahuje stejnosměrný vypínací obvod DCD
nejvyšší provozní napětí: 550 V dc
ochranná úroveň: <= 2,0 kV
jmenovitý impulzní proud: 12,5 kA
zkratová pevnost při max. nadproudové
ochraně ze strany sítě DC: 2000 A
energetická koordinace podle ČSN EN 62305-4
svodič řady Red/Line

Výrobek: DEHN
Typ: DG SE DC 550
Obj. č.: 972130
nebo rovnocenný.

Certificates

Direct Current-Disconnection

When using surge arresters in d.c. applications, disconnection must be reliably ensured even if there are no zero crossings. The specifically developed DC Disconnection (DCD) technology acts as a wedge similar to a blocking valve and interrupts the direct current. Consequently, the devices of the DEHNguard SE DC series are capable of safely interrupting direct currents, thus preventing fire damage caused by d.c. switching arcs.

Technical data

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Nejvyšší provozní napětí DC (U_C )	550 V
Jmenovitý impulzní proud (8/20 µs) (I_n )	12,5 kA
Ochranná úroveň (U_P )	≤ 2,0 kV
Zkratová pevnost bez předjištění DC (I_SCCR )	200 A
Zkratová pevnost při max. nadproudové ochraně DC ze strany sítě (I_SCCR )	25 kA
Max. nadproudová ochrana ze strany sítě	35 A gG

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 2 + typ 3
Jemnovité napětí DC (U_N )	500 V
Nejvyšší provozní napětí DC (U_C )	550 V
Jmenovitý impulzní proud (8/20 µs) (I_n )	12,5 kA
Ochranná úroveň (U_P )	≤ 2,0 kV
Doba odezvy (t_A )	≤ 25 ns
Zkratová pevnost bez předjištění DC (I_SCCR )	200 A
Zkratová pevnost při max. nadproudové ochraně DC ze strany sítě (I_SCCR )	25 kA
Max. nadproudová ochrana ze strany sítě	35 A gG
Napětí TOV DC (U_T) – charakteristika	726 V/5 s - Pevnost
Napětí TOV DC, 2x U_C (U_T) – charakteristika	1100 V/120 min - Bezpečný výpadek
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (min.)	1,5 mm² jedno/vícežilový
Průřez připojovacích vodičů (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	1,5 TE, DIN 43880
Rozšířená technická data:	Použití v obvodech nouzového osvětlení
– možno zapojit v DC a AC sítích	ne

Product 972130 was added to Notepad.

Go to Notepad

Product 972130 was added to the cart.

Go to Web-Shop

Part No. 972140 DG SE DC 900

GTIN 4013364158641, Customs tariff No. (EU): 85363030, Gross weight: 190.00 g, PU: 1.00 ks

Images

Additional information

CAD files

Svodič přepětí N-PE DEHNguard SE DC 900
1-pólový, modulární, zásuvný svodič přepětí
pro obvody stejnosměrného proudu, šířka 1,5 TE
ukazatel poruchy
svodič typ 2 podle ČSN EN 61643-11
vysoce výkonná varistorová technologie
určen speciálně pro využití v DC obvodech
obsahuje stejnosměrný vypínací obvod DCD
nejvyšší provozní napětí: 900 V dc
ochranná úroveň: <= 3,0 kV
jmenovitý impulzní proud: 12,5 kA
zkratová pevnost při max. nadproudové
ochraně ze strany sítě DC: 2000 A
energetická koordinace podle ČSN EN 62305-4
svodič řady Red/Line

Výrobek: DEHN
Typ: DG SE DC 900
Obj. č.: 972140
nebo rovnocenný.

Certificates

Direct Current-Disconnection

When using surge arresters in d.c. applications, disconnection must be reliably ensured even if there are no zero crossings. The specifically developed DC Disconnection (DCD) technology acts as a wedge similar to a blocking valve and interrupts the direct current. Consequently, the devices of the DEHNguard SE DC series are capable of safely interrupting direct currents, thus preventing fire damage caused by d.c. switching arcs.

Technical data

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Nejvyšší provozní napětí DC (U_C )	900 V
Jmenovitý impulzní proud (8/20 µs) (I_n )	12,5 kA
Ochranná úroveň (U_P )	≤ 3,0 kV
Zkratová pevnost bez předjištění DC (I_SCCR )	100 A
Zkratová pevnost při max. nadproudové ochraně DC ze strany sítě (I_SCCR )	25 kA
Max. nadproudová ochrana ze strany sítě	80 A gPV

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 2 + typ 3
Jemnovité napětí DC (U_N )	750 V
Nejvyšší provozní napětí DC (U_C )	900 V
Jmenovitý impulzní proud (8/20 µs) (I_n )	12,5 kA
Ochranná úroveň (U_P )	≤ 3,0 kV
Doba odezvy (t_A )	≤ 25 ns
Zkratová pevnost bez předjištění DC (I_SCCR )	100 A
Zkratová pevnost při max. nadproudové ochraně DC ze strany sítě (I_SCCR )	25 kA
Max. nadproudová ochrana ze strany sítě	80 A gPV
Napětí TOV DC (U_T) – charakteristika	1089 V/5 s - Pevnost
Napětí TOV DC, 2x U_C (U_T) – charakteristika	1800 V/120 min - Bezpečný výpadek
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (min.)	1,5 mm² jedno/vícežilový
Průřez připojovacích vodičů (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	1,5 TE, DIN 43880
Rozšířená technická data:	Použití v obvodech nouzového osvětlení
– možno zapojit v DC a AC sítích	ne

Product 972140 was added to Notepad.

Go to Notepad

Product 972140 was added to the cart.

Go to Web-Shop

Part No. 972115 DG SE DC 60 FM

GTIN 4013364158511, Customs tariff No. (EU): 85363030, Gross weight: 164.00 g, PU: 1.00 ks

Images

Additional information

CAD files

Svodič přepětí N-PE DEHNguard SE DC 60 FM
1-pólový, modulární, zásuvný svodič přepětí
pro obvody stejnosměrného proudu, šířka 1,5 TE
ukazatel poruchy
svodič typ 2 podle ČSN EN 61643-11
s kontaktem dálkové signalizace
vysoce výkonná varistorová technologie
určen speciálně pro využití v DC obvodech
obsahuje stejnosměrný vypínací obvod DCD
nejvyšší provozní napětí: 60 V dc
ochranná úroveň: <= 0,5 kV
jmenovitý impulzní proud: 12,5 kA
zkratová pevnost při max. nadproudové
ochraně ze strany sítě DC: 2000 A
energetická koordinace podle ČSN EN 62305-4
svodič řady Red/Line

Výrobek: DEHN
Typ: DG SE DC 60 FM
Obj. č.: 972115
nebo rovnocenný.

Certificates

Direct Current-Disconnection

When using surge arresters in d.c. applications, disconnection must be reliably ensured even if there are no zero crossings. The specifically developed DC Disconnection (DCD) technology acts as a wedge similar to a blocking valve and interrupts the direct current. Consequently, the devices of the DEHNguard SE DC series are capable of safely interrupting direct currents, thus preventing fire damage caused by d.c. switching arcs.

Technical data

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Nejvyšší provozní napětí DC (U_C )	60 V
Jmenovitý impulzní proud (8/20 µs) (I_n )	12,5 kA
Ochranná úroveň (U_P )	≤ 0,5 kV
Zkratová pevnost bez předjištění DC (I_SCCR )	300 A
Zkratová pevnost při max. nadproudové ochraně DC ze strany sítě (I_SCCR )	25 kA
Max. nadproudová ochrana ze strany sítě	35 A gG
Kontakt dálkové signalizace/typ kontaktu	přepínač

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 2 + typ 3
Jemnovité napětí DC (U_N )	48 V
Nejvyšší provozní napětí DC (U_C )	60 V
Jmenovitý impulzní proud (8/20 µs) (I_n )	12,5 kA
Ochranná úroveň (U_P )	≤ 0,5 kV
Doba odezvy (t_A )	≤ 25 ns
Zkratová pevnost bez předjištění DC (I_SCCR )	300 A
Zkratová pevnost při max. nadproudové ochraně DC ze strany sítě (I_SCCR )	25 kA
Max. nadproudová ochrana ze strany sítě	35 A gG
Napětí TOV DC (U_T) – charakteristika	70 V/5 s - Pevnost
Napětí TOV DC, 2x U_C (U_T) – charakteristika	120 V/120 min - Bezpečný výpadek
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (min.)	1,5 mm² jedno/vícežilový
Průřez připojovacích vodičů (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	1,5 TE, DIN 43880
Kontakt dálkové signalizace/typ kontaktu	přepínač
Spínací výkon AC	250 V/0,5 A
Spínací výkon DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Průřez vodičů pro svorky dálk. signalizace	max. 1,5 mm² jedno/vícežilový
Rozšířená technická data:	Použití v obvodech nouzového osvětlení
– možno zapojit v DC a AC sítích	ne

Product 972115 was added to Notepad.

Go to Notepad

Product 972115 was added to the cart.

Go to Web-Shop

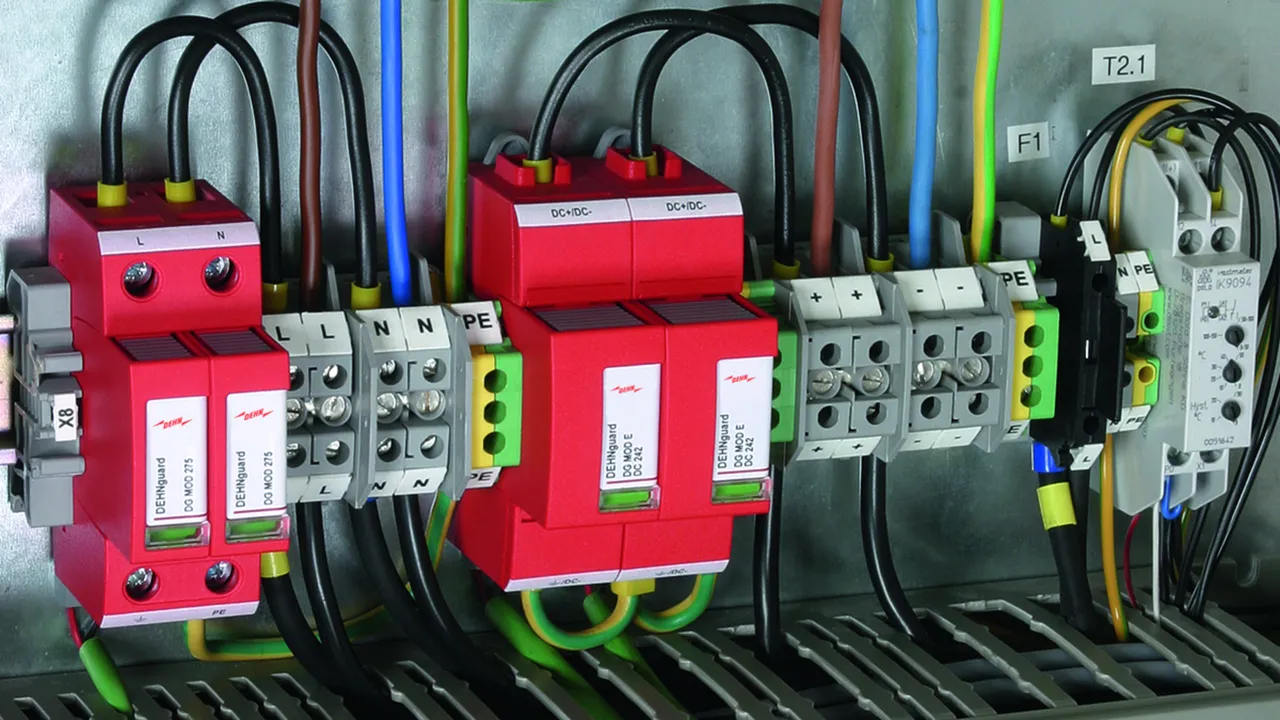

Part No. 972125 DG SE DC 242 FM

GTIN 4013364158610, Customs tariff No. (EU): 85363030, Gross weight: 174.00 g, PU: 1.00 ks

Images

Additional information

CAD files

Svodič přepětí N-PE DEHNguard SE DC 242 FM
1-pólový, modulární, zásuvný svodič přepětí
pro obvody stejnosměrného proudu, šířka 1,5 TE
ukazatel poruchy
svodič typ 2 podle ČSN EN 61643-11
s kontaktem dálkové signalizace
vysoce výkonná varistorová technologie
určen speciálně pro využití v DC obvodech
obsahuje stejnosměrný vypínací obvod DCD
nejvyšší provozní napětí: 242 V dc
ochranná úroveň: <= 1,25 kV
jmenovitý impulzní proud: 12,5 kA
zkratová pevnost při max. nadproudové
ochraně ze strany sítě DC: 2000 A
energetická koordinace podle ČSN EN 62305-4
svodič řady Red/Line

Výrobek: DEHN
Typ: DG SE DC 242 FM
Obj. č.: 972125
nebo rovnocenný.

Certificates

Direct Current-Disconnection

When using surge arresters in d.c. applications, disconnection must be reliably ensured even if there are no zero crossings. The specifically developed DC Disconnection (DCD) technology acts as a wedge similar to a blocking valve and interrupts the direct current. Consequently, the devices of the DEHNguard SE DC series are capable of safely interrupting direct currents, thus preventing fire damage caused by d.c. switching arcs.

Technical data

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Nejvyšší provozní napětí DC (U_C )	242 V
Jmenovitý impulzní proud (8/20 µs) (I_n )	12,5 kA
Ochranná úroveň (U_P )	≤ 1,25 kV
Zkratová pevnost bez předjištění DC (I_SCCR )	300 A
Zkratová pevnost při max. nadproudové ochraně DC ze strany sítě (I_SCCR )	25 kA
Max. nadproudová ochrana ze strany sítě	35 A gG
Kontakt dálkové signalizace/typ kontaktu	přepínač

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 2 + typ 3
Jemnovité napětí DC (U_N )	220 V
Nejvyšší provozní napětí DC (U_C )	242 V
Jmenovitý impulzní proud (8/20 µs) (I_n )	12,5 kA
Ochranná úroveň (U_P )	≤ 1,25 kV
Doba odezvy (t_A )	≤ 25 ns
Zkratová pevnost bez předjištění DC (I_SCCR )	300 A
Zkratová pevnost při max. nadproudové ochraně DC ze strany sítě (I_SCCR )	25 kA
Max. nadproudová ochrana ze strany sítě	35 A gG
Napětí TOV DC (U_T) – charakteristika	320 V/5 s - Pevnost
Napětí TOV DC, 2x U_C (U_T) – charakteristika	484 V/120 min - Bezpečný výpadek
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (min.)	1,5 mm² jedno/vícežilový
Průřez připojovacích vodičů (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	1,5 TE, DIN 43880
Kontakt dálkové signalizace/typ kontaktu	přepínač
Spínací výkon AC	250 V/0,5 A
Spínací výkon DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Průřez vodičů pro svorky dálk. signalizace	max. 1,5 mm² jedno/vícežilový
Rozšířená technická data:	Použití v obvodech nouzového osvětlení
– možno zapojit v DC a AC sítích	ano
– nejvyšší provozní napětí AC (U_C )	255 V

Product 972125 was added to Notepad.

Go to Notepad

Product 972125 was added to the cart.

Go to Web-Shop

Part No. 972135 DG SE DC 550 FM

GTIN 4013364158634, Customs tariff No. (EU): 85363030, Gross weight: 189.00 g, PU: 1.00 ks

Images

Additional information

CAD files

Svodič přepětí N-PE DEHNguard SE DC 550 FM
1-pólový, modulární, zásuvný svodič přepětí
pro obvody stejnosměrného proudu, šířka 1,5 TE
ukazatel poruchy
svodič typ 2 podle ČSN EN 61643-11
s kontaktem dálkové signalizace
vysoce výkonná varistorová technologie
určen speciálně pro využití v DC obvodech
obsahuje stejnosměrný vypínací obvod DCD
nejvyšší provozní napětí: 550 V dc
ochranná úroveň: <= 2,0 kV
jmenovitý impulzní proud: 12,5 kA
zkratová pevnost při max. nadproudové
ochraně ze strany sítě DC: 2000 A
energetická koordinace podle ČSN EN 62305-4
svodič řady Red/Line

Výrobek: DEHN
Typ: DG SE DC 550 FM
Obj. č.: 972135
nebo rovnocenný.

Certificates

Direct Current-Disconnection

When using surge arresters in d.c. applications, disconnection must be reliably ensured even if there are no zero crossings. The specifically developed DC Disconnection (DCD) technology acts as a wedge similar to a blocking valve and interrupts the direct current. Consequently, the devices of the DEHNguard SE DC series are capable of safely interrupting direct currents, thus preventing fire damage caused by d.c. switching arcs.

Technical data

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Nejvyšší provozní napětí DC (U_C )	550 V
Jmenovitý impulzní proud (8/20 µs) (I_n )	12,5 kA
Ochranná úroveň (U_P )	≤ 2,0 kV
Zkratová pevnost bez předjištění DC (I_SCCR )	200 A
Zkratová pevnost při max. nadproudové ochraně DC ze strany sítě (I_SCCR )	25 kA
Max. nadproudová ochrana ze strany sítě	35 A gG
Kontakt dálkové signalizace/typ kontaktu	přepínač

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 2 + typ 3
Jemnovité napětí DC (U_N )	500 V
Nejvyšší provozní napětí DC (U_C )	550 V
Jmenovitý impulzní proud (8/20 µs) (I_n )	12,5 kA
Ochranná úroveň (U_P )	≤ 2,0 kV
Doba odezvy (t_A )	≤ 25 ns
Zkratová pevnost bez předjištění DC (I_SCCR )	200 A
Zkratová pevnost při max. nadproudové ochraně DC ze strany sítě (I_SCCR )	25 kA
Max. nadproudová ochrana ze strany sítě	35 A gG
Napětí TOV DC (U_T) – charakteristika	726 V/5 s - Pevnost
Napětí TOV DC, 2x U_C (U_T) – charakteristika	1100 V/120 min - Bezpečný výpadek
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (min.)	1,5 mm² jedno/vícežilový
Průřez připojovacích vodičů (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	1,5 TE, DIN 43880
Kontakt dálkové signalizace/typ kontaktu	přepínač
Spínací výkon AC	250 V/0,5 A
Spínací výkon DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Průřez vodičů pro svorky dálk. signalizace	max. 1,5 mm² jedno/vícežilový
Rozšířená technická data:	Použití v obvodech nouzového osvětlení
– možno zapojit v DC a AC sítích	ne

Product 972135 was added to Notepad.

Go to Notepad

Product 972135 was added to the cart.

Go to Web-Shop

Part No. 972145 DG SE DC 900 FM

GTIN 4013364158658, Customs tariff No. (EU): 85363030, Gross weight: 194.00 g, PU: 1.00 ks

Images

Additional information

CAD files

Svodič přepětí N-PE DEHNguard SE DC 900 FM
1-pólový, modulární, zásuvný svodič přepětí
pro obvody stejnosměrného proudu, šířka 1,5 TE
ukazatel poruchy
svodič typ 2 podle ČSN EN 61643-11
s kontaktem dálkové signalizace
vysoce výkonná varistorová technologie
určen speciálně pro využití v DC obvodech
obsahuje stejnosměrný vypínací obvod DCD
nejvyšší provozní napětí: 900 V dc
ochranná úroveň: <= 3,0 kV
jmenovitý impulzní proud: 12,5 kA
zkratová pevnost při max. nadproudové
ochraně ze strany sítě DC: 2000 A
energetická koordinace podle ČSN EN 62305-4
svodič řady Red/Line

Výrobek: DEHN
Typ: DG SE DC 900 FM
Obj. č.: 972145
nebo rovnocenný.

Certificates

Direct Current-Disconnection

When using surge arresters in d.c. applications, disconnection must be reliably ensured even if there are no zero crossings. The specifically developed DC Disconnection (DCD) technology acts as a wedge similar to a blocking valve and interrupts the direct current. Consequently, the devices of the DEHNguard SE DC series are capable of safely interrupting direct currents, thus preventing fire damage caused by d.c. switching arcs.

Technical data

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Nejvyšší provozní napětí DC (U_C )	900 V
Jmenovitý impulzní proud (8/20 µs) (I_n )	12,5 kA
Ochranná úroveň (U_P )	≤ 3,0 kV
Zkratová pevnost bez předjištění DC (I_SCCR )	100 A
Zkratová pevnost při max. nadproudové ochraně DC ze strany sítě (I_SCCR )	25 kA
Max. nadproudová ochrana ze strany sítě	80 A gPV
Kontakt dálkové signalizace/typ kontaktu	přepínač

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 2 + typ 3
Jemnovité napětí DC (U_N )	750 V
Nejvyšší provozní napětí DC (U_C )	900 V
Jmenovitý impulzní proud (8/20 µs) (I_n )	12,5 kA
Ochranná úroveň (U_P )	≤ 3,0 kV
Doba odezvy (t_A )	≤ 25 ns
Zkratová pevnost bez předjištění DC (I_SCCR )	100 A
Zkratová pevnost při max. nadproudové ochraně DC ze strany sítě (I_SCCR )	25 kA
Max. nadproudová ochrana ze strany sítě	80 A gPV
Napětí TOV DC (U_T) – charakteristika	1089 V/5 s - Pevnost
Napětí TOV DC, 2x U_C (U_T) – charakteristika	1800 V/120 min - Bezpečný výpadek
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (min.)	1,5 mm² jedno/vícežilový
Průřez připojovacích vodičů (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	1,5 TE, DIN 43880
Kontakt dálkové signalizace/typ kontaktu	přepínač
Spínací výkon AC	250 V/0,5 A
Spínací výkon DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Průřez vodičů pro svorky dálk. signalizace	max. 1,5 mm² jedno/vícežilový
Rozšířená technická data:	Použití v obvodech nouzového osvětlení
– možno zapojit v DC a AC sítích	ne

Product 972145 was added to Notepad.

Go to Notepad

Product 972145 was added to the cart.

Go to Web-Shop

DEHNguard ME/SE DC ... (FM)

DEHNguard ME DC ... FM

Part No. 972147 DG ME DC Y 1000 FM

You are not authorized to download 972147.stp

You are not authorized to download 972147.igs

You are not authorized to download 972147.jt

You are not authorized to download 972147.dwg

You are not authorized to download 972147m_E.dxf

Direct Current-Disconnection

Product 972147 was added to Notepad.

Product 972147 was added to the cart.

DEHNguard SE DC ...

Part No. 972110 DG SE DC 60

You are not authorized to download 972120.stp

You are not authorized to download 972120.igs

You are not authorized to download 972120.jt

You are not authorized to download 972120.dwg

You are not authorized to download 972110m_E.dxf

You are not authorized to download DEHN.972110.wspak

You are not authorized to download DEHN.972110.edz

Direct Current-Disconnection

Product 972110 was added to Notepad.

Product 972110 was added to the cart.

Part No. 972120 DG SE DC 242

You are not authorized to download 972120.stp

You are not authorized to download 972120.igs

You are not authorized to download 972120.jt

You are not authorized to download 972120.dwg

You are not authorized to download 972110m_E.dxf

You are not authorized to download DEHN.972120.wspak

You are not authorized to download DEHN.972120.edz

Direct Current-Disconnection

Product 972120 was added to Notepad.

Product 972120 was added to the cart.

Part No. 972130 DG SE DC 550

You are not authorized to download 972120.stp

You are not authorized to download 972120.igs

You are not authorized to download 972120.jt

You are not authorized to download 972120.dwg

You are not authorized to download 972110m_E.dxf

You are not authorized to download DEHN.972130.wspak

You are not authorized to download DEHN.972130.edz

Direct Current-Disconnection

Product 972130 was added to Notepad.

Product 972130 was added to the cart.

Part No. 972140 DG SE DC 900

You are not authorized to download 972120.stp

You are not authorized to download 972120.igs

You are not authorized to download 972120.jt

You are not authorized to download 972120.dwg

You are not authorized to download 972110m_E.dxf

You are not authorized to download DEHN.972140.wspak

You are not authorized to download DEHN.972140.edz

Direct Current-Disconnection

Product 972140 was added to Notepad.

Product 972140 was added to the cart.

DEHNguard SE DC ... FM

Part No. 972115 DG SE DC 60 FM

You are not authorized to download 972125.stp

You are not authorized to download 972125.igs

You are not authorized to download 972125.jt

You are not authorized to download 972125.dwg

You are not authorized to download 972115m_E.dxf

You are not authorized to download DEHN.972115.wspak

You are not authorized to download DEHN.972115.edz

Direct Current-Disconnection

Product 972115 was added to Notepad.

Product 972115 was added to the cart.

Part No. 972125 DG SE DC 242 FM

You are not authorized to download 972125.stp

You are not authorized to download 972125.igs

You are not authorized to download 972125.jt

You are not authorized to download 972125.dwg

You are not authorized to download 972115m_E.dxf

You are not authorized to download DEHN.972125.wspak

You are not authorized to download DEHN.972125.edz

Direct Current-Disconnection

Product 972125 was added to Notepad.

Product 972125 was added to the cart.

Part No. 972135 DG SE DC 550 FM
