Příslušenství do rozváděčů STAK

Umožňuje vytvořit průchozí zapojení optimalizované podle požadavků EMC v souladu s ČSN 33 2000-5-534

Details

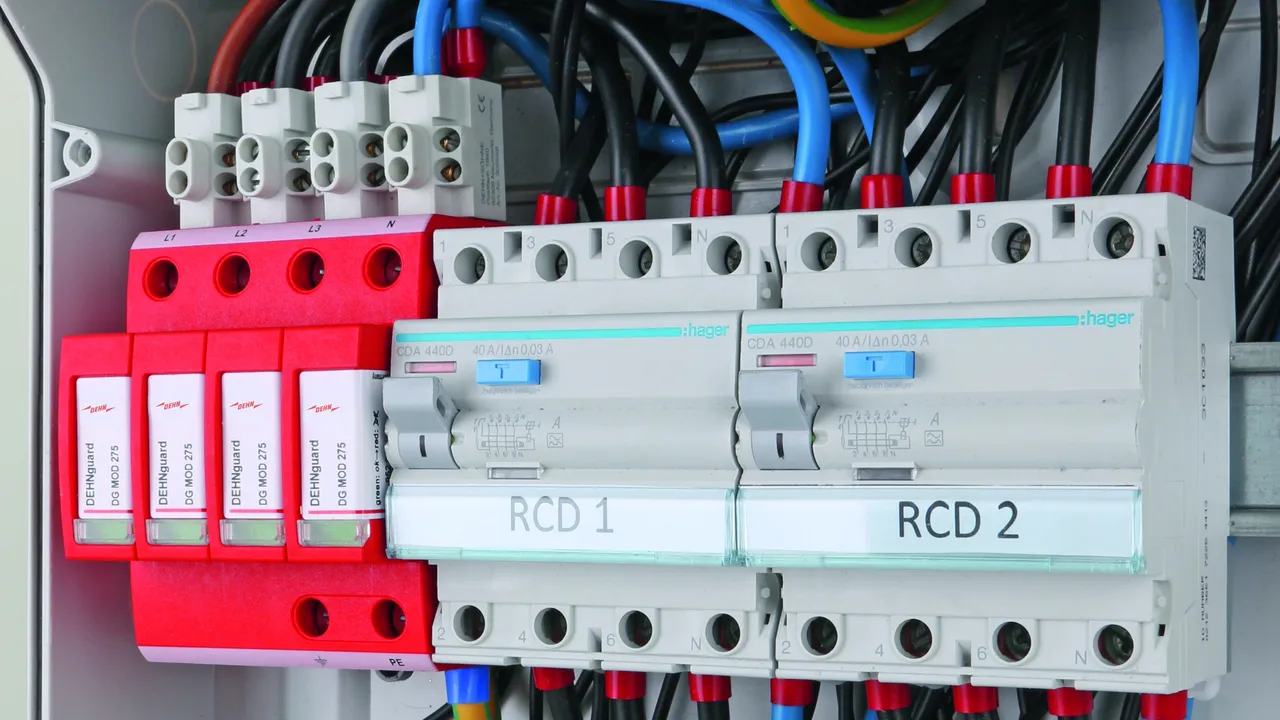

Průchozí zapojení optimalizované podle požadavků EMC v souladu s ČSN 33 2000-5-534 pro svodiče bleskových proudů a svodiče přepětí prostřednictvím svorky STAK 2X16.

lorem ipsum — Průchozí zapojení optimalizované podle požadavků EMC v souladu s ČSN 33 2000-5-534 pro svodiče bleskových proudů a svodiče přepětí prostřednictvím svorky STAK 2X16.

Pružinová svorka push-in STAK 4x10

1 Product

Part No. 952588 STAK 4X10

GTIN 4013364526624, Customs tariff No. (EU): 85369010, Gross weight: 35.67 g, PU: 2.00 ks

Images

Open PDF

Additional information

Svorka push-in STAK 4x10
Průřez připojovacích vodičů: 4 x 10 mm²

Výrobek: DEHN
Typ: STAK 4X10
Obj. č.: 952588
nebo rovnocenný.

Certificates

Technical data

Maximální přípustné trvalé napětí AC (U_C )	275 V
Max. napětí FV (U_CPV )	1500 V
Bleskový proud (10/350 µs) (I_imp )	6,25 kA
Jmenovitý svodový impulzní proud (8/20 µs) (I_n )	20 kA
Max. svodový impulzní proud (8/20 µs) (I_max )	40 kA
Průřez připojovacích vodičů (min.)	1,5 mm² jednožilový / 6 mm² jemně slaněný
Průřez připojovacích vodičů (max.)	10 mm² jednožilový / jemně slaněný
Průřez připojovacího vodiče (min.) s kabelovými dutinkami	1,5 mm²
Průřez připojovacího vodiče (max.) s kabelovými dutinkami	6 mm²
Průřez připojovacího vodiče (max.) s kabelovými dutinkami bez izolace	10 mm²

Maximální přípustné trvalé napětí AC (U_C )	275 V
Max. napětí FV (U_CPV )	1500 V
Bleskový proud (10/350 µs) (I_imp )	6,25 kA
Jmenovitý svodový impulzní proud (8/20 µs) (I_n )	20 kA
Max. svodový impulzní proud (8/20 µs) (I_max )	40 kA
Zkratová pevnost (I_SCPV )	10 kA
Zkratová pevnost (I_SCCR )	50 kA
Jmenovitý provozní proud (I_L )	40 A
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Průřez připojovacích vodičů (min.)	1,5 mm² jednožilový / 6 mm² jemně slaněný
Průřez připojovacích vodičů (max.)	10 mm² jednožilový / jemně slaněný
Průřez připojovacího vodiče (min.) s kabelovými dutinkami	1,5 mm²
Průřez připojovacího vodiče (max.) s kabelovými dutinkami	6 mm²
Průřez připojovacího vodiče (max.) s kabelovými dutinkami bez izolace	10 mm²
Místo instalace	vnitřní prostory
Montážní rozměry	1 TE, DIN 43880
Výška spodního dílu s STAK 4X10	57 mm

Product 952588 was added to Notepad.

Go to Notepad

Product 952588 was added to the cart.

Go to Web-Shop

Připojovací svorka s kolíkem STAK 25

Připojovací svorka s kolíkem pro průchozí zapojení optimalizované podle požadavků EMC v souladu s ČSN 33 2000-5-534 pro svodiče bleskových proudů a svodiče přepětí.

1 Product

Part No. 952589 STAK 25

GTIN 4013364132306, Customs tariff No. (EU): 85369010, Gross weight: 17.40 g, PU: 4.00 ks

Images

Additional information

CAD files

Připojovací svorka s kolíkem STAK 25
připojovací svorka s kolíkem pro zapojení
svodičů přepětí do "V", do průřezu 25 mm2

Výrobek: DEHN
Typ: STAK 25
Obj. č.: 952589
nebo rovnocenný.

Certificates

Technical data

Jmenovité napětí AC/DC (U_N )	600 V
Max. FV napětí (U_CPV) při použití s DEHNguard M YPV ...	1200 V
Jmenovitý provozní proud AC (I_L )	100 A
Bleskový proud (10/350 µs) (I_imp )	25 kA
Jmenovitý impulzní proud (8/20 µs)	50 kA
Průřez připojovacích vodičů (min.)	1,5 mm² jedno/vícežilový
Průřez připojovacích vodičů (max.)	25 mm² hrubě slaněný/16 mm² jemně slaněný
Typ připojení	zepředu

Jmenovité napětí AC/DC (U_N )	600 V
Max. FV napětí (U_CPV) při použití s DEHNguard M YPV ...	1200 V
Jmenovitý provozní proud AC (I_L )	100 A
Bleskový proud (10/350 µs) (I_imp )	25 kA
Jmenovitý impulzní proud (8/20 µs)	50 kA
Jmenovité izolační napětí (U_i )	630 V
Jmenovitá impulzní napěťová pevnost (U_imp )	6 kV
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Průřez připojovacích vodičů (min.)	1,5 mm² jedno/vícežilový
Průřez připojovacích vodičů (max.)	25 mm² hrubě slaněný/16 mm² jemně slaněný
Typ připojení	zepředu
Použití pro	DEHNguard S, DEHNguard M, DEHNgap C S, DEHNshield, průchozí svorka DK 25

Product 952589 was added to Notepad.

Go to Notepad

Product 952589 was added to the cart.

Go to Web-Shop

Připojovací svorka s kolíkem STAK 3X16

Připojovací svorka s kolíkem umožňuje optimální průchozí zapojení (podle ČSN 33 2000-5-534) svodičů bleskových proudů a svodičů přepětí.

1 Product

Part No. 900588 STAK 3X16

GTIN 4013364323933, Customs tariff No. (EU): 85369010, Gross weight: 40.00 g, PU: 4.00 ks

Images

Open PDF

Additional information

CAD files

Připojovací svorka s kolíkem STAK 3X16
provedení svorky pro zapojení do V
průřez připojovacích vodičů: 3 x 16 mm2

Výrobek: DEHN
Typ: STAK 3X16
Obj. č.: 900588
nebo rovnocenný.

Certificates

Technical data

Jmenovité napětí AC/DC (U_N )	690 V/1500 V
Jmenovitý provozní proud AC (I_L )	160 A
Provozní proud při V zapojení	80 A
Bleskový proud (10/350 µs) (I_imp )	25 kA
Průřez připojovacích vodičů (min.)	1,5 mm² jedno/vícežilový
Průřez připojovacích vodičů (max.)	16 mm² hrubě slaněný/10 mm² jemně slaněný
Typ připojení	zepředu

Jmenovité napětí AC/DC (U_N )	690 V/1500 V
Jmenovitý provozní proud AC (I_L )	160 A
Provozní proud při V zapojení	80 A
Bleskový proud (10/350 µs) (I_imp )	25 kA
Jmenovité izolační napětí (U_i )	1000 V
Jmenovitá impulzní napěťová pevnost (U_imp )	8 kV
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Průřez připojovacích vodičů (min.)	1,5 mm² jedno/vícežilový
Průřez připojovacích vodičů (max.)	16 mm² hrubě slaněný/10 mm² jemně slaněný
Typ připojení	zepředu

Product 900588 was added to Notepad.

Go to Notepad

Product 900588 was added to the cart.

Go to Web-Shop

Připojovací svorka s kolíkem STAK 2X16

Připojovací svorka s kolíkem pro průchozí zapojení optimalizované podle požadavků EMC v souladu s ČSN 33 2000-5-534 pro svodiče bleskových proudů a svodiče přepětí.

1 Product

Part No. 900589 STAK 2X16

GTIN 4013364109339, Customs tariff No. (EU): 85369010, Gross weight: 20.00 g, PU: 1.00 ks

Images

Open PDF

Additional information

Připojovací svorka s kolíkem STAK 2X16
dvojitá svorka pro průchozí zapojení
optimalizované podle požadavků EMC
průřez připojovacích vodičů: 2 x 16 mm2

Výrobek: DEHN
Typ: STAK 2X16
Obj. č.: 900589
nebo rovnocenný.

Technical data

Bleskový proud (10/350 µs) (I_imp )	25 kA
Průřez připojovacích vodičů (min.)	2x 10 mm²
Průřez připojovacích vodičů (max.)	2x 16 mm²
Typ připojení	zepředu (zdvojená svorka)

Product 900589 was added to Notepad.

Go to Notepad

Product 900589 was added to the cart.

Go to Web-Shop
