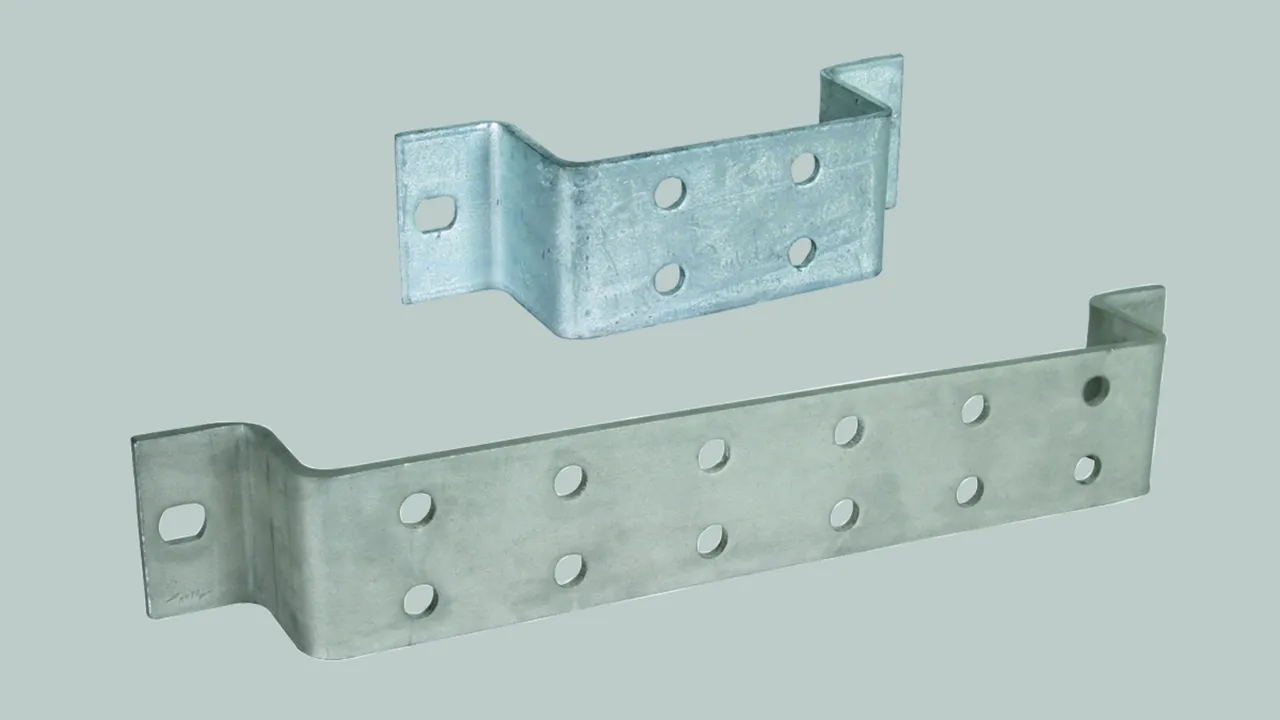

Dvouřadé uzemňovací přípojnice

Uzemňovací přípojnice pro přišroubování na ocelové konstrukce. Rozteč otvorů 50 mm.

Možnosti připojení:
- pásek s otvorem: šrouby s šestihrannou hlavou M10, matice a pérové podložky
- pásek (40 mm) bez otvoru: příložkou rozpojovací svorky, např. obj. č. 454 100
- drát: pomocí svorky KS, např. obj. č. 301 000/301 019 nebo svorkou obj. č. 390 150

2x 2 připojení

2 Products

Part No. 472023 ES 2X2 ASB11 STTZN

GTIN 4013364030312, Customs tariff No. (EU): 85369010, Gross weight: 517.00 g, PU: 1.00 ks

Images

Additional information

Uzemňovací přípojnice, dvouřadá, 2x 2 připojení, FeZn
Uzemňovací přípojnice pro přišroubování na ocelové konstrukce
2x 2 připojení
Materiál: FeZn
Průřez: 240 mm2
Ø otvorů pro připojení: 11 mm
Rozměry: 196 x 60 x 4 mm
Upevňovací otvory: [2x] 12 x 15 mm
Norma: ČSN EN 62561-1

Výrobek: DEHN
Typ: ES 2X2 ASB11 STTZN
Obj. č.: 472023
nebo rovnocenný.

Certificates



Technical data

Materiál FeZn
Průřez 240 mm2
Ø otvorů pro připojení 11 mm
Rozměry (d x š x t1) 196 x 60 x 4 mm
Upevňovací otvory [2x] 12 x 15 mm
Norma ČSN EN 62561-1
*) viz. testovací protokol.

Product 472023 was added to Notepad.

Go to Notepad

Product 472023 was added to the cart.

Go to Web-Shop

Part No. 472109 ES 2X2 ASB11 V2A

GTIN 4013364074477, Customs tariff No. (EU): 85369010, Gross weight: 604.00 g, PU: 1.00 ks

Images

Additional information

Uzemňovací přípojnice, dvouřadá, 2x 2 připojení, nerez
Uzemňovací přípojnice pro přišroubování na ocelové konstrukce
2x 2 připojení
Materiál: nerez
Průřez: 300 mm2
Ø otvorů pro připojení: 11 mm
Rozměry: 196 x 60 x 5 mm
Upevňovací otvory: [2x] 12 x 15 mm
Norma: ČSN EN 62561-1

Výrobek: DEHN
Typ: ES 2X2 ASB11 V2A
Obj. č.: 472109
nebo rovnocenný.

Certificates



Technical data

Materiál nerez
Průřez 300 mm2
Ø otvorů pro připojení 11 mm
Rozměry (d x š x t1) 196 x 60 x 5 mm
Upevňovací otvory [2x] 12 x 15 mm
Norma ČSN EN 62561-1
*) viz. testovací protokol.

Product 472109 was added to Notepad.

Go to Notepad

Product 472109 was added to the cart.

Go to Web-Shop

2x 3 připojení

2 Products

Part No. 472022 ES 2X3 ASB11 STTZN

GTIN 4013364030305, Customs tariff No. (EU): 85369010, Gross weight: 588.00 g, PU: 1.00 ks

Images

Additional information

Uzemňovací přípojnice, dvouřadá, 2x 3 připojení, FeZn
Uzemňovací přípojnice pro přišroubování na ocelové konstrukce
2x 3 připojení
Materiál: FeZn
Průřez: 240 mm2
Ø otvorů pro připojení: 11 mm
Rozměry: 242 x 60 x 4 mm
Upevňovací otvory: [2x] 12 x 15 mm
Norma: ČSN EN 62561-1

Výrobek: DEHN
Typ: ES 2X3 ASB11 STTZN
Obj. č.: 472022
nebo rovnocenný.

Certificates



Technical data

Materiál FeZn
Průřez 240 mm2
Ø otvorů pro připojení 11 mm
Rozměry (d x š x t1) 242 x 60 x 4 mm
Upevňovací otvory [2x] 12 x 15 mm
Norma ČSN EN 62561-1
*) viz. testovací protokol.

Product 472022 was added to Notepad.

Go to Notepad

Product 472022 was added to the cart.

Go to Web-Shop

Part No. 472119 ES 2X3 ASB11 V2A

GTIN 4013364074484, Customs tariff No. (EU): 85369010, Gross weight: 740.00 g, PU: 1.00 ks

Images

Additional information

Uzemňovací přípojnice, dvouřadá, 2x 3 připojení, nerez
Uzemňovací přípojnice pro přišroubování na ocelové konstrukce
2x 3 připojení
Materiál: nerez
Průřez: 300 mm2
Ø otvorů pro připojení: 11 mm
Rozměry: 242 x 60 x 5 mm
Upevňovací otvory: [2x] 12 x 15 mm
Norma: ČSN EN 62561-1

Výrobek: DEHN
Typ: ES 2X3 ASB11 V2A
Obj. č.: 472119
nebo rovnocenný.

Certificates



Technical data

Materiál nerez
Průřez 300 mm2
Ø otvorů pro připojení 11 mm
Rozměry (d x š x t1) 242 x 60 x 5 mm
Upevňovací otvory [2x] 12 x 15 mm
Norma ČSN EN 62561-1
*) viz. testovací protokol.

Product 472119 was added to Notepad.

Go to Notepad

Product 472119 was added to the cart.

Go to Web-Shop

2x 4 připojení

2 Products

Part No. 472024 ES 2X4 ASB11 STTZN

GTIN 4013364034495, Customs tariff No. (EU): 85369010, Gross weight: 677.00 g, PU: 1.00 ks

Images

Additional information

Uzemňovací přípojnice, dvouřadá, 2x 4 připojení, FeZn
Uzemňovací přípojnice pro přišroubování na ocelové konstrukce
2x 4 připojení
Materiál: FeZn
Průřez: 240 mm2
Ø otvorů pro připojení: 11 mm
Rozměry: 293 x 60 x 4 mm
Upevňovací otvory: [2x] 12 x 15 mm
Norma: ČSN EN 62561-1

Výrobek: DEHN
Typ: ES 2X4 ASB11 STTZN
Obj. č.: 472024
nebo rovnocenný.

Certificates



Technical data

Materiál FeZn
Průřez 240 mm2
Ø otvorů pro připojení 11 mm
Rozměry (d x š x t1) 293 x 60 x 4 mm
Upevňovací otvory [2x] 12 x 15 mm
Norma ČSN EN 62561-1
*) viz. testovací protokol.

Product 472024 was added to Notepad.

Go to Notepad

Product 472024 was added to the cart.

Go to Web-Shop

Part No. 472129 ES 2X4 ASB11 V2A

GTIN 4013364074491, Customs tariff No. (EU): 85369010, Gross weight: 841.00 g, PU: 1.00 ks

Images

Additional information

Uzemňovací přípojnice, dvouřadá, 2x 4 připojení, nerez
Uzemňovací přípojnice pro přišroubování na ocelové konstrukce
2x 4 připojení
Materiál: nerez
Průřez: 300 mm2
Ø otvorů pro připojení: 11 mm
Rozměry: 293 x 60 x 5 mm
Upevňovací otvory: [2x] 12 x 15 mm
Norma: ČSN EN 62561-1

Výrobek: DEHN
Typ: ES 2X4 ASB11 V2A
Obj. č.: 472129
nebo rovnocenný.

Certificates



Technical data

Materiál nerez
Průřez 300 mm2
Ø otvorů pro připojení 11 mm
Rozměry (d x š x t1) 293 x 60 x 5 mm
Upevňovací otvory [2x] 12 x 15 mm
Norma ČSN EN 62561-1
*) viz. testovací protokol.

Product 472129 was added to Notepad.

Go to Notepad

Product 472129 was added to the cart.

Go to Web-Shop

2x 6 připojení

2 Products

Part No. 472021 ES 2X6 ASB11 STTZN

GTIN 4013364027879, Customs tariff No. (EU): 85369010, Gross weight: 866.00 g, PU: 1.00 ks

Images

Additional information

Uzemňovací přípojnice, dvouřadá, 2x 6 připojení, FeZn
Uzemňovací přípojnice pro přišroubování na ocelové konstrukce
2x 6 připojení
Materiál: FeZn
Průřez: 240 mm2
Ø otvorů pro připojení: 11 mm
Rozměry: 393 x 60 x 4 mm
Upevňovací otvory: [2x] 12 x 15 mm
Norma: ČSN EN 62561-1

Výrobek: DEHN
Typ: ES 2X6 ASB11 STTZN
Obj. č.: 472021
nebo rovnocenný.

Certificates



Technical data

Materiál FeZn
Průřez 240 mm2
Ø otvorů pro připojení 11 mm
Rozměry (d x š x t1) 393 x 60 x 4 mm
Upevňovací otvory [2x] 12 x 15 mm
Norma ČSN EN 62561-1
*) viz. testovací protokol.

Product 472021 was added to Notepad.

Go to Notepad

Product 472021 was added to the cart.

Go to Web-Shop

Part No. 472139 ES 2X6 ASB11 V2A

GTIN 4013364074507, Customs tariff No. (EU): 85369010, Gross weight: 1.10 kg, PU: 1.00 ks

Images

Additional information

Uzemňovací přípojnice, dvouřadá, 2x 6 připojení, nerez
Uzemňovací přípojnice pro přišroubování na ocelové konstrukce
2x 6 připojení
Materiál: nerez
Průřez: 300 mm2
Ø otvorů pro připojení: 11 mm
Rozměry: 393 x 60 x 5 mm
Upevňovací otvory: [2x] 12 x 15 mm
Norma: ČSN EN 62561-1

Výrobek: DEHN
Typ: ES 2X6 ASB11 V2A
Obj. č.: 472139
nebo rovnocenný.

Certificates



Technical data

Materiál nerez
Průřez 300 mm2
Ø otvorů pro připojení 11 mm
Rozměry (d x š x t1) 393 x 60 x 5 mm
Upevňovací otvory [2x] 12 x 15 mm
Norma ČSN EN 62561-1
*) viz. testovací protokol.
