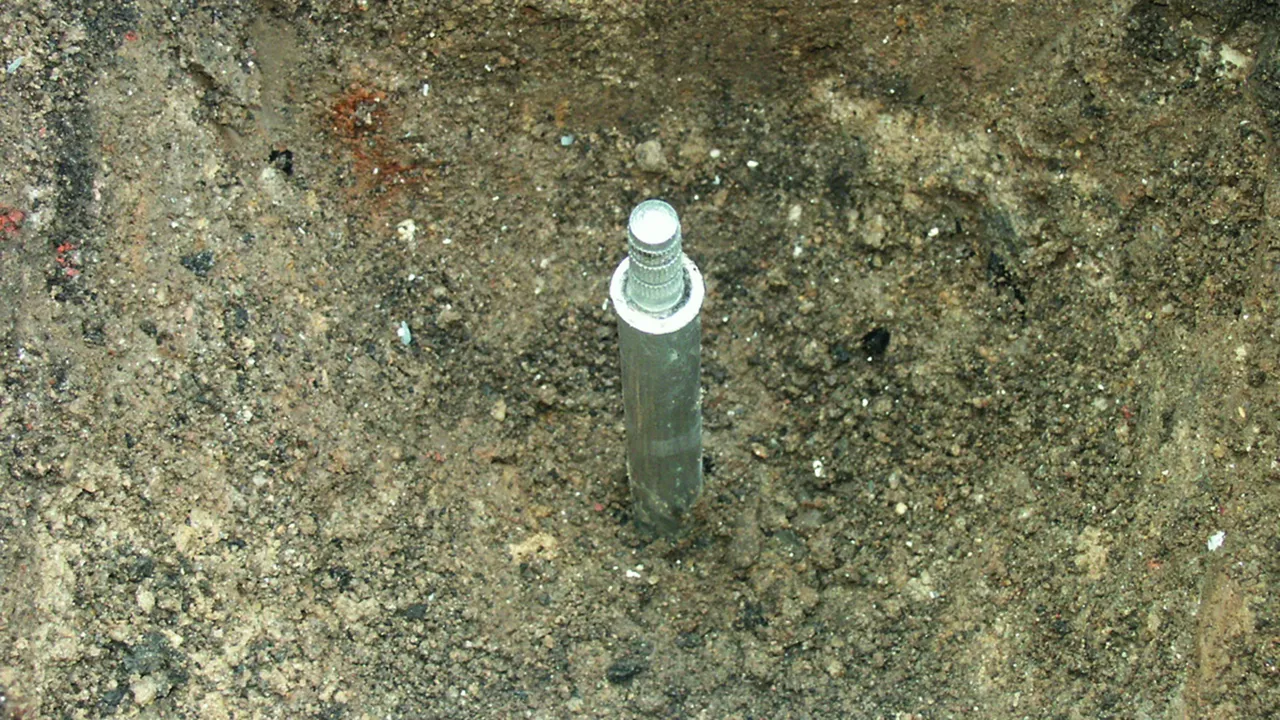

Hloubkové zemniče

Ke zhotovení uzemňovací soustavy svodičů nebo trafostanic.Vlastnosti:

bez zesílení průřezu v místě napojení
samosvorný spoj
odolnost proti korozi
snadné ukládání a přeprava
univerzální použití v závislosti na půdních podmínkách
konstantní hodnoty odporu
snadné zatloukání pomocí vibračního kladiva

Details

Typ Z

Spoj s trojitým drážkováním spojení.

4 Products

Part No. 620101 TE 20 1000 Z STTZN

GTIN 4013364021860, Customs tariff No. (EU): 85389099, Gross weight: 2.50 kg, PU: 6.00 ks

Images

Open PDF

Additional information

CAD files

Hloubkový zemnič typ Z, FeZn, délka tyče 1000 mm
Hloubkový zemnič pro zhotovení uzemňovací soustavy svodů nebo trafostanic
Typ Z, s trojitým drážkováním spojení
(obzvlášť pevné v tahu)
Materiál: FeZn
Délka tyče: 1000 mm
Průměr: 20 mm
Zkratový proud (AC 50 Hz/DC): 7,9 kA
Norma: ČSN EN 62561-2

Výrobek: DEHN
Typ: TE 20 1000 Z STTZN
Obj. č.: 620101
nebo rovnocenný.

Certificates

Technical data

Materiál	FeZn
Délka tyče (l1)	1000 mm
Průměr (d1)	20 mm
Zkratový proud (AC 50 Hz/DC) (1 s; ≤ 300 °C)	7,9 kA
Norma	ČSN EN 62561-2

Materiál	FeZn
Délka tyče (l1)	1000 mm
Průměr (d1)	20 mm
Průměr čepu	12 mm
Jednotková hodnota žárového zinkování:	~ 70 µm
Střední hodnota žárového zinkování:	≥ 55 µm
Pevnost v tahu	410 N/mm²
Statická pevnost v tahu (svislý tah)	cca 22000 N
Specifická vodivost	≥ 6,66 m/ohm mm²
Specifický odpor	≤ 0,15 ohm mm²/m
Zkratový proud (AC 50 Hz/DC) (1 s; ≤ 300 °C)	7,9 kA
Norma	ČSN EN 62561-2

Product 620101 was added to Notepad.

Go to Notepad

Product 620101 was added to the cart.

Go to Web-Shop

Part No. 620151 TE 20 1500 Z STTZN

GTIN 4013364021846, Customs tariff No. (EU): 85389099, Gross weight: 3.70 kg, PU: 6.00 ks

Predecessor

Images

Open PDF

Additional information

CAD files

Hloubkový zemnič typ Z, FeZn, délka tyče 1500 mm
Hloubkový zemnič pro zhotovení uzemňovací soustavy svodů nebo trafostanic
Typ Z, s trojitým drážkováním spojení
(obzvlášť pevné v tahu)
Materiál: FeZn
Délka tyče: 1500 mm
Průměr: 20 mm
Zkratový proud (AC 50 Hz/DC): 7,9 kA
Norma: ČSN EN 62561-2

Výrobek: DEHN
Typ: TE 20 1500 Z STTZN
Obj. č.: 620151
nebo rovnocenný.

Certificates

Technical data

Materiál	FeZn
Délka tyče (l1)	1500 mm
Průměr (d1)	20 mm
Zkratový proud (AC 50 Hz/DC) (1 s; ≤ 300 °C)	7,9 kA
Norma	ČSN EN 62561-2

Materiál	FeZn
Délka tyče (l1)	1500 mm
Průměr (d1)	20 mm
Průměr čepu	12 mm
Jednotková hodnota žárového zinkování:	~ 70 µm
Střední hodnota žárového zinkování:	≥ 55 µm
Pevnost v tahu	410 N/mm²
Statická pevnost v tahu (svislý tah)	cca 22000 N
Specifická vodivost	≥ 6,66 m/ohm mm²
Specifický odpor	≤ 0,15 ohm mm²/m
Zkratový proud (AC 50 Hz/DC) (1 s; ≤ 300 °C)	7,9 kA
Norma	ČSN EN 62561-2

Product 620151 was added to Notepad.

Go to Notepad

Product 620151 was added to the cart.

Go to Web-Shop

Part No. 625101 TE 25 1000 Z STTZN

GTIN 4013364021877, Customs tariff No. (EU): 85389099, Gross weight: 3.72 kg, PU: 6.00 ks

Images

Open PDF

Additional information

CAD files

Hloubkový zemnič typ Z, FeZn, délka tyče 1000 mm
Hloubkový zemnič pro zhotovení uzemňovací soustavy svodů nebo trafostanic
Typ Z, s trojitým drážkováním spojení
(obzvlášť pevné v tahu)
Materiál: FeZn
Délka tyče: 1000 mm
Průměr: 25 mm
Zkratový proud (AC 50 Hz/DC): 12,3 kA
Norma: ČSN EN 62561-2

Výrobek: DEHN
Typ: TE 25 1000 Z STTZN
Obj. č.: 625101
nebo rovnocenný.

Certificates

Technical data

Materiál	FeZn
Délka tyče (l1)	1000 mm
Průměr (d1)	25 mm
Zkratový proud (AC 50 Hz/DC) (1 s; ≤ 300 °C)	12,3 kA
Norma	ČSN EN 62561-2

Materiál	FeZn
Délka tyče (l1)	1000 mm
Průměr (d1)	25 mm
Průměr čepu	15 mm
Jednotková hodnota žárového zinkování:	~ 70 µm
Střední hodnota žárového zinkování:	≥ 55 µm
Pevnost v tahu	410 N/mm²
Statická pevnost v tahu (svislý tah)	cca 32000 N
Specifická vodivost	≥ 6,66 m/ohm mm²
Specifický odpor	≤ 0,15 ohm mm²/m
Zkratový proud (AC 50 Hz/DC) (1 s; ≤ 300 °C)	12,3 kA
Norma	ČSN EN 62561-2

Product 625101 was added to Notepad.

Go to Notepad

Product 625101 was added to the cart.

Go to Web-Shop

Part No. 625151 TE 25 1500 Z STTZN

GTIN 4013364021853, Customs tariff No. (EU): 85389099, Gross weight: 5.72 kg, PU: 6.00 ks

Predecessor

Images

Open PDF

Additional information

CAD files

Hloubkový zemnič typ Z, FeZn, délka tyče 1500 mm
Hloubkový zemnič pro zhotovení uzemňovací soustavy svodů nebo trafostanic
Typ Z, s trojitým drážkováním spojení
(obzvlášť pevné v tahu)
Materiál: FeZn
Délka tyče: 1500 mm
Průměr: 25 mm
Zkratový proud (AC 50 Hz/DC): 12,3 kA
Norma: ČSN EN 62561-2

Výrobek: DEHN
Typ: TE 25 1500 Z STTZN
Obj. č.: 625151
nebo rovnocenný.

Certificates

Technical data

Materiál	FeZn
Délka tyče (l1)	1500 mm
Průměr (d1)	25 mm
Zkratový proud (AC 50 Hz/DC) (1 s; ≤ 300 °C)	12,3 kA
Norma	ČSN EN 62561-2

Materiál	FeZn
Délka tyče (l1)	1500 mm
Průměr (d1)	25 mm
Průměr čepu	15 mm
Jednotková hodnota žárového zinkování:	~ 70 µm
Střední hodnota žárového zinkování:	≥ 55 µm
Pevnost v tahu	410 N/mm²
Statická pevnost v tahu (svislý tah)	cca 32000 N
Specifická vodivost	≥ 6,66 m/ohm mm²
Specifický odpor	≤ 0,15 ohm mm²/m
Zkratový proud (AC 50 Hz/DC) (1 s; ≤ 300 °C)	12,3 kA
Norma	ČSN EN 62561-2

Product 625151 was added to Notepad.

Go to Notepad

Product 625151 was added to the cart.

Go to Web-Shop

Typ AZ

S odsazeným drážkováním.

2 Products

Part No. 620903 TE 20 1000 AZ V4A

GTIN 4013364342859, Customs tariff No. (EU): 85389099, Gross weight: 2.43 kg, PU: 6.00 ks

Images

Open PDF

Additional information

CAD files

Hloubkový zemnič typ AZ, nerez (V4A), délka tyče 1000 mm
Hloubkový zemnič pro zhotovení uzemňovací soustavy svodů nebo trafostanic
Typ AZ, s odsazeným drážkováním
Materiál: nerez (V4A)
Číslo materiálu: 1.4571 / 1.4404 / 1.4401
Délka tyče: 1000 mm
Průměr: 20 mm
Zkratový proud (AC 50 Hz/DC): 4,2 kA
Norma: ČSN EN 62561-2

Výrobek: DEHN
Typ: TE 20 1000 AZ V4A
Obj. č.: 620903
nebo rovnocenný.

Certificates

Technical data

Materiál	nerez (V4A)
Číslo materiálu	1.4571 / 1.4404 / 1.4401
Délka tyče (l1)	1000 mm
Průměr (d1)	20 mm
Zkratový proud (AC 50 Hz/DC) (1 s; ≤ 300 °C)	4,2 kA
Norma	ČSN EN 62561-2

Ochrana stavebních součástí	Dt.Pat. Nr. P 32 22 201.7
Materiál	nerez (V4A)
Číslo materiálu	1.4571 / 1.4404 / 1.4401
Délka tyče (l1)	1000 mm
Průměr (d1)	20 mm
Průměr čepu	10/13 mm
Pevnost v tahu	500 - 730 N/mm²
Specifická vodivost	≥ 1,25 m/ohm mm²
Specifický odpor	≤ 0,8 ohm mm²/m
Zkratový proud (AC 50 Hz/DC) (1 s; ≤ 300 °C)	4,2 kA
Norma	ČSN EN 62561-2

Product 620903 was added to Notepad.

Go to Notepad

Product 620903 was added to the cart.

Go to Web-Shop

Part No. 620902 TE 20 1500 AZ V4A

GTIN 4013364021914, Customs tariff No. (EU): 85389099, Gross weight: 3.67 kg, PU: 6.00 ks

Images

Open PDF

Additional information

CAD files

Hloubkový zemnič typ AZ, nerez (V4A), délka tyče 1500 mm
Hloubkový zemnič pro zhotovení uzemňovací soustavy svodů nebo trafostanic
Typ AZ, s odsazeným drážkováním
Materiál: nerez (V4A)
Číslo materiálu: 1.4571 / 1.4404 / 1.4401
Délka tyče: 1500 mm
Průměr: 20 mm
Zkratový proud (AC 50 Hz/DC): 4,2 kA
Norma: ČSN EN 62561-2

Výrobek: DEHN
Typ: TE 20 1500 AZ V4A
Obj. č.: 620902
nebo rovnocenný.

Certificates

Technical data

Materiál	nerez (V4A)
Číslo materiálu	1.4571 / 1.4404 / 1.4401
Délka tyče (l1)	1500 mm
Průměr (d1)	20 mm
Zkratový proud (AC 50 Hz/DC) (1 s; ≤ 300 °C)	4,2 kA
Norma	ČSN EN 62561-2

Ochrana stavebních součástí	Dt.Pat. Nr. P 32 22 201.7
Materiál	nerez (V4A)
Číslo materiálu	1.4571 / 1.4404 / 1.4401
Délka tyče (l1)	1500 mm
Průměr (d1)	20 mm
Průměr čepu	10/13 mm
Pevnost v tahu	500 - 730 N/mm²
Specifická vodivost	≥ 1,25 m/ohm mm²
Specifický odpor	≤ 0,8 ohm mm²/m
Zkratový proud (AC 50 Hz/DC) (1 s; ≤ 300 °C)	4,2 kA
Norma	ČSN EN 62561-2

Product 620902 was added to Notepad.

Go to Notepad

Product 620902 was added to the cart.

Go to Web-Shop
