Koncovky

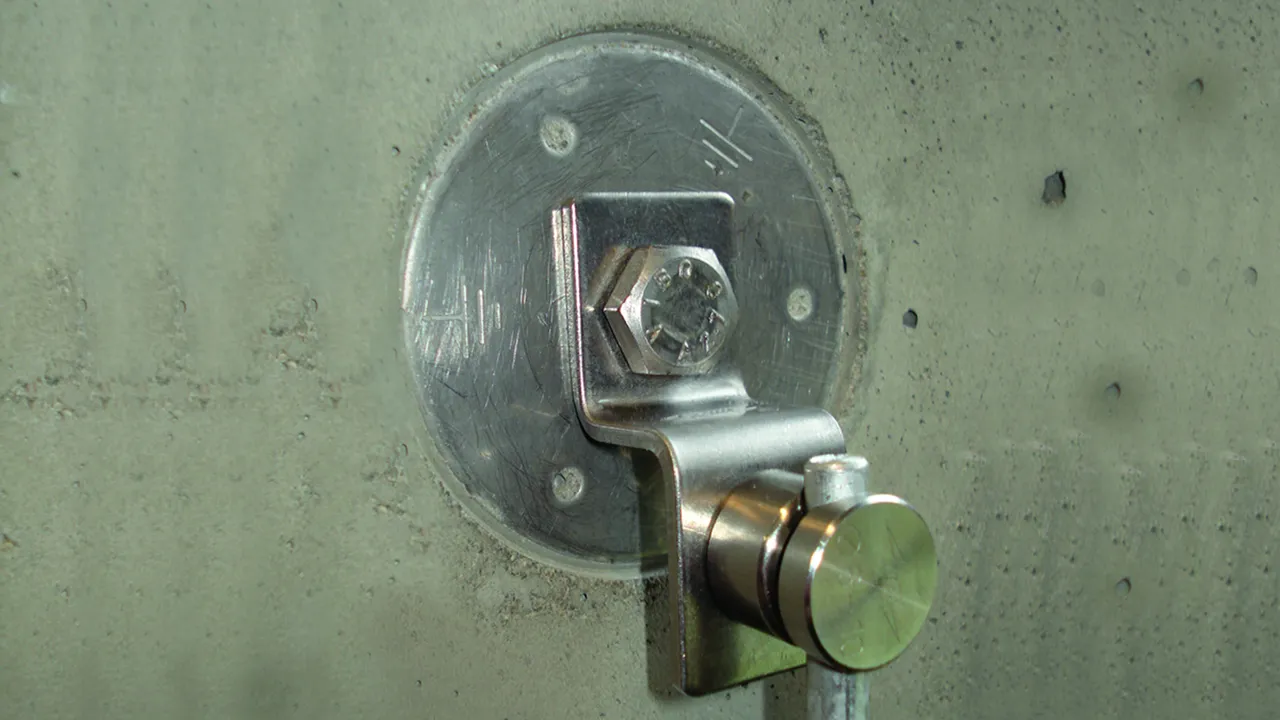

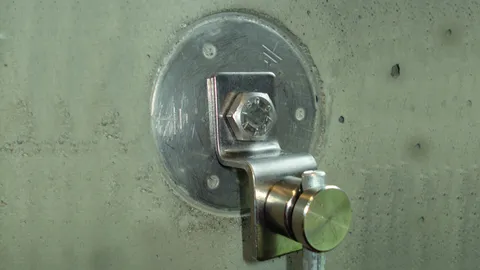

Pro přišroubování k uzemňovacímu bodu, pro připojení např. ekvipotenciální přípojnice nebo připojení částí konstrukce (např. ocelové nosníky) pomocí šroubů.

Provedení jednoduché

Univerzální použití pro připojení šrouby M10 nebo M12 k uzemňovacímu bodu.
Připojení drátu pomocí svorky KS (obj. č. 301 019) nebo připojení pásku pomocí šroubu a matky M10 nebo M12.

1 Product

Part No. 390499 ES ZF 2XB18 V2A

GTIN 4013364127517, Customs tariff No. (EU): 85359000, Gross weight: 58.20 g, PU: 50.00 ks

Predecessor

Images

Additional information

Koncovka, jednoduché provedení, nerez
Koncovky
pro přišroubování k pevnému uzemňovacímu bodu (EFP)
pro připojení např. ekvipotenciální přípojnice
k univerzálnímu použití pro připojení M10 nebo M12
pro připojení kulatého vodiče např. pomocí svorky KS (obj. č. 301 019)
nebo připojení páskového vodiče pomocí šroubů a matic M10
Materiál: nerez
Průměr otvorů: 10,5/12,5 mm

Výrobek: DEHN
Typ: ES ZF 2XB18 V2A
Obj. č.: 390499
nebo rovnocenný.

Certificates



Technical data

Materiál nerez
Průměr otvorů 10,5/12,5 mm

Product 390499 was added to Notepad.

Go to Notepad

Product 390499 was added to the cart.

Go to Web-Shop

Provedení se čtvercovými otvory

Rozměry 11 x 11 mm, připojení drátu pomocí svorky KS (obj. č. 301 019) nebo připojení pásku pomocí šroubu a matky M10.

1 Product

Part No. 390479 ES ZF 2X11.11 1XB13 V2A

GTIN 4013364035324, Customs tariff No. (EU): 85359000, Gross weight: 75.90 g, PU: 50.00 ks

Predecessor

Images

Additional information


Materiál: nerez
Průměr otvorů: 13 mm

Výrobek: DEHN
Typ: ES ZF 2X11.11 1XB13 V2A
Obj. č.: 390479
nebo rovnocenný.

Certificates



Technical data

Materiál nerez
Rozteč otvorů 30 mm
Průměr otvorů 13 mm

Product 390479 was added to Notepad.

Go to Notepad

Product 390479 was added to the cart.

Go to Web-Shop

Provedení s otvory a svorkou KS

S otvory Ø 11 mm.

1 Product

Part No. 363010 ES ZF 2XB11 KSV 7.10 STTZN

GTIN 4013364045743, Customs tariff No. (EU): 85359000, Gross weight: 126.40 g, PU: 50.00 ks

Images

Additional information

Koncovka s otvory a svorkou KS, FeZn
Koncovka pro přišroubování k uzemňovacímu bodu pro
připojení např. ekvipotenciální přípojnice s
připojovacími otvory 11 mm a se svorkou KS.
Materiál: FeZn
Průměr otvorů: 11 mm
Rozsah svorky: 7 - 10 mm
Norma: ČSN EN 62561-1

Výrobek: DEHN
Typ: ES ZF 2XB11 KSV 7.10 STTZN
Obj. č.: 363010
nebo rovnocenný.

Certificates



Technical data

Materiál FeZn
Rozteč otvorů 22 mm
Průměr otvorů 11 mm
Rozsah svorky 7 - 10 mm
Norma ČSN EN 62561-1
*) viz. testovací protokol.

Product 363010 was added to Notepad.

Go to Notepad

Product 363010 was added to the cart.

Go to Web-Shop

Provedení s otvory

S otvory Ø 11 mm.

1 Product

Part No. 363000 ES ZF 3XB11 STTZN

GTIN 4013364045750, Customs tariff No. (EU): 85359000, Gross weight: 68.00 g, PU: 50.00 ks

Images

Additional information


Materiál: FeZn
Průměr otvorů: 11 mm

Výrobek: DEHN
Typ: ES ZF 3XB11 STTZN
Obj. č.: 363000
nebo rovnocenný.

Certificates



Technical data

Materiál FeZn
Rozteč otvorů 22 mm
Průměr otvorů 11 mm

Product 363000 was added to Notepad.

Go to Notepad

Product 363000 was added to the cart.

Go to Web-Shop
