Propojovací pásky

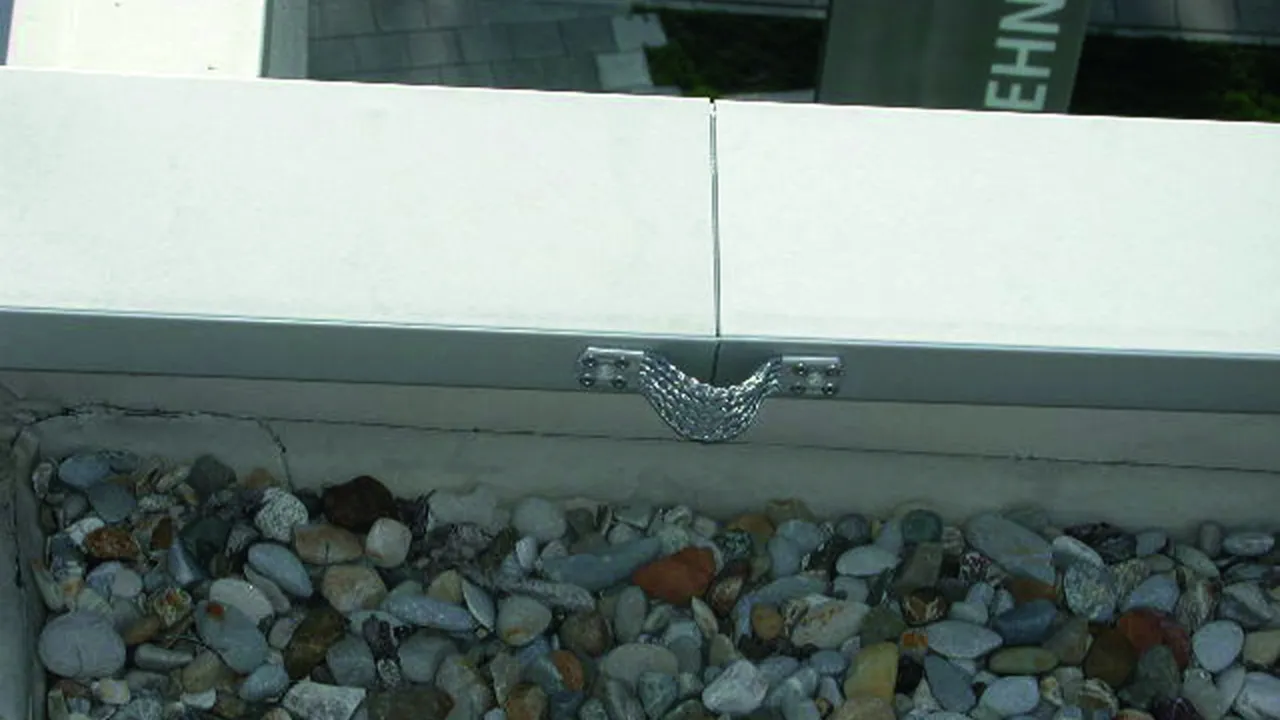

Slouží k propojení kovových fasád a plášťů (nýty nebo šrouby) nebo jako dilatační propojka pro vedení nebo pro kompenzaci teplotních změn délky drátů; připojení např. pomocí svorek KS, obj. č. 301 019.

Upozornění při použití:
Podle DIN EN 62305-3 Bbl. 1 je třeba pro propojení kovových částí o tloušťce ≥ 0,5 mm použít 4 nýty Ø 5 mm, při tloušťce materiálu ≥ 2 mm je třeba použít 2 nerezové samovrtné šrouby Ø 6,3 mm (na obou stranách).

Provedení krátké

2 Products

Part No. 377015 UEBB L180 B10.5 B5.2 AL

GTIN 4013364092693, Customs tariff No. (EU): 85359000, Gross weight: 36.00 g, PU: 10.00 ks

Images

Additional information

Propojovací pásek, provedení krátké, Al
Propojovací pásky k propojení kovových fasád a plášťů nebo jako
dilatační propojka
pomocí samovrtných šroubů/nýtů
Materiál: Al
Délka: 180 mm
Upevnění: [8x] Ø 5,2/[2x] Ø 10,5 mm
Norma: ČSN EN 62561-1

Výrobek: DEHN
Typ: UEBB L180 B10.5 B5.2 AL
Obj. č.: 377015
nebo rovnocenný.

Certificates



Technical data

Materiál Al
Délka (lG ) 180 mm
Průřez 50 mm2
Upevnění [8x] Ø 5,2/[2x] Ø 10,5 mm
Možnost upevnění/připojení trhací nýty/šrouby
Norma ČSN EN 62561-1
*) viz. testovací protokol.

Product 377015 was added to Notepad.

Go to Notepad

Product 377015 was added to the cart.

Go to Web-Shop

Part No. 377007 UEBB L180 B10.5 B5.2 CU

GTIN 4013364092686, Customs tariff No. (EU): 85359000, Gross weight: 107.00 g, PU: 10.00 ks

Images

Additional information

Propojovací pásek, provedení krátké, Cu
Propojovací pásky k propojení kovových fasád a plášťů nebo jako
dilatační propojka
pomocí samovrtných šroubů/nýtů
Materiál: Cu
Délka: 180 mm
Upevnění: [8x] Ø 5,2/[2x] Ø 10,5 mm
Norma: ČSN EN 62561-1

Výrobek: DEHN
Typ: UEBB L180 B10.5 B5.2 CU
Obj. č.: 377007
nebo rovnocenný.

Certificates



Technical data

Materiál Cu
Délka (lG ) 180 mm
Průřez 50 mm2
Upevnění [8x] Ø 5,2/[2x] Ø 10,5 mm
Možnost upevnění/připojení trhací nýty/šrouby
Norma ČSN EN 62561-1
*) viz. testovací protokol.

Product 377007 was added to Notepad.

Go to Notepad

Product 377007 was added to the cart.

Go to Web-Shop

Provedení krátké, pro upevnění samovrtnými šrouby

1 Product

Part No. 377045 UEBB L180 B10.5 B6.5 AL

GTIN 4013364099296, Customs tariff No. (EU): 85359000, Gross weight: 37.05 g, PU: 100.00 ks

Images

Additional information

Propojovací pásek, provedení krátké, Al
Propojovací pásky k propojení kovových fasád a plášťů nebo jako
dilatační propojka
pomocí samovrtných šroubů/nýtů
Materiál: Al
Délka: 180 mm
Upevnění: [4x] Ø 6,5/[2x] Ø 10,5 mm
Norma: ČSN EN 62561-1

Výrobek: DEHN
Typ: UEBB L180 B10.5 B6.5 AL
Obj. č.: 377045
nebo rovnocenný.

Certificates



Technical data

Materiál Al
Délka (lG ) 180 mm
Průřez 50 mm2
Upevnění [4x] Ø 6,5/[2x] Ø 10,5 mm
Možnost upevnění/připojení samovrtné šrouby/šrouby
Norma ČSN EN 62561-1
*) viz. testovací protokol.

Product 377045 was added to Notepad.

Go to Notepad

Product 377045 was added to the cart.

Go to Web-Shop

Provedení dlouhé, se středovým otvorem

Upozornění: K propojení vedení v místě křížení je možné použít 2 propojky a šroub M10 x 20 mm s maticí.

2 Products

Part No. 377115 UEBB L300 3XB10.5 B5,2 AL

GTIN 4013364092716, Customs tariff No. (EU): 85359000, Gross weight: 59.00 g, PU: 10.00 ks

Predecessor

Images

Additional information

Propojovací pásek, provedení dlouhé, se středovým otvorem, Al
Propojovací pásky k propojení kovových fasád a plášťů nebo jako
dilatační propojka
pomocí samovrtných šroubů/nýtů,
se středovým otvorem pro křížení vedení
Materiál: Al
Délka: 300 mm
Upevnění: [8x] Ø 5,2/[3x] Ø 10,5 mm
Středový otvor: 10,5 mm
Norma: ČSN EN 62561-1

Výrobek: DEHN
Typ: UEBB L300 3XB10.5 B5,2 AL
Obj. č.: 377115
nebo rovnocenný.

Certificates



Technical data

Materiál Al
Délka (lG ) 300 mm
Průřez 50 mm2
Upevnění [8x] Ø 5,2/[3x] Ø 10,5 mm
Středový otvor 10,5 mm
Možnost upevnění/připojení trhací nýty/šrouby
Norma ČSN EN 62561-1
*) viz. testovací protokol.

Product 377115 was added to Notepad.

Go to Notepad

Product 377115 was added to the cart.

Go to Web-Shop

Part No. 377107 UEBB L300 3XB10.5 B5.2 CU

GTIN 4013364092709, Customs tariff No. (EU): 85359000, Gross weight: 172.00 g, PU: 10.00 ks

Images

Additional information

Propojovací pásek, provedení dlouhé, se středovým otvorem, Cu
Propojovací pásky k propojení kovových fasád a plášťů nebo jako
dilatační propojka
pomocí samovrtných šroubů/nýtů,
se středovým otvorem pro křížení vedení
Materiál: Cu
Délka: 300 mm
Upevnění: [8x] Ø 5,2/[3x] Ø 10,5 mm
Středový otvor: 10,5 mm
Norma: ČSN EN 62561-1

Výrobek: DEHN
Typ: UEBB L300 3XB10.5 B5.2 CU
Obj. č.: 377107
nebo rovnocenný.

Certificates



Technical data

Materiál Cu
Délka (lG ) 300 mm
Průřez 50 mm2
Upevnění [8x] Ø 5,2/[3x] Ø 10,5 mm
Středový otvor 10,5 mm
Možnost upevnění/připojení trhací nýty/šrouby
Norma ČSN EN 62561-1
*) viz. testovací protokol.

Product 377107 was added to Notepad.

Go to Notepad

Product 377107 was added to the cart.

Go to Web-Shop
