Příslušenství pro vodiče HVI power/HVI power long

Držák vedení s upínacím páskem

1 Product

Part No. 275339 LH ZS 27 SB50.300 V2A

GTIN 4013364223332, Customs tariff No. (EU): 85389099, Gross weight: 257.00 g, PU: 1.00 ks

Images

Additional information

Nerezový držák vedení s upínacím páskem pro vodič HVI power
nerezový držák vedení pro vodič HVI power,
pro upevnění vedení např. na trubky nebo anténní stožáry
Materiál držáku: nerez
Průměr vodiče: 27 mm
Průměr potrubí: 50 - 300 mm
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: LH ZS 27 SB50.300 V2A
Obj. č.: 275339
nebo rovnocenný.

Certificates



Technical data

Materiál držáku nerez
Průměr vodiče 27 mm
Průměr potrubí 50 - 300 mm
Norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 275339 was added to Notepad.

Go to Notepad

Product 275339 was added to the cart.

Go to Web-Shop

Variabilní tříramenný stojan s PA svorkou pro vodič HVI power (délka nastavitelné oblasti koncovky 1500 - 1800 mm)

1 Product

Part No. 105467 V DBS RA320 PAE 27 V 750 1510 V2A

GTIN 4013364381599, Customs tariff No. (EU): 85389099, Gross weight: 4.19 kg, PU: 1.00 ks

Images

Additional information

Tříramenný stojan s PA svorkou délky max. 1510 mm
variabilní tříramenný stojan pro nastavitelnou
oblast koncovky vodiče HVI power
s uzemňovací svorkou UNI pro připojení
1x prům. 8 - 10 mm a 1x vodiče 4 - 50 mm²
betonový podstavec (obj. č. 102 010, hmotnost 17 kg)
a podložku (obj. č. 102 050) je třeba objednat
samostatně.
Materiál stojanu: nerez
Průměr drátu: 27 mm
Rozsah nastavení výšky distanční vzpěry: 750 - 1510 mm
Délka variabilní oblasti koncovky: 1500 - 1800 mm
Max. rychlost nárazového větru (3 betony à 8,5 kg; l = 1500 mm): 104 km/h
Max. rychlost nárazového větru (3 betony à 8,5 kg; l = 1800 mm): 93 km/h
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: V DBS RA320 PAE 27 V 750 1510 V2A
Obj. č.: 105467
nebo rovnocenný.

Certificates



Technical data

Materiál stojanu nerez
Poloměr 320 mm
Počet betonových podstavců 3 ks à 8,5 kg
Průměr drátu 27 mm
Rozsah nastavení výšky distanční vzpěry 750 - 1510 mm
Délka variabilní oblasti koncovky 1500 - 1800 mm
Max. rychlost nárazového větru (3 betony à 8,5 kg; l = 1500 mm) 104 km/h
Max. rychlost nárazového větru (3 betony à 8,5 kg; l = 1800 mm) 93 km/h
Norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105467 was added to Notepad.

Go to Notepad

Product 105467 was added to the cart.

Go to Web-Shop

Držák vedení

1 Product

Part No. 253330 LH ZS 27 DS10 L75 V2A

GTIN 4013364153585, Customs tariff No. (EU): 85389099, Gross weight: 101.29 g, PU: 1.00 ks

Images

Additional information

Držák vedení pro uchycení vodiče HVI power, nerez
držák vedení s příložkou se dvěma šrouby
pro uložení vodiče HVI power na ploché střechy.
Materiál: nerez
Průměr vodiče: 27 mm
Výška držáku: cca 87 mm
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: LH ZS 27 DS10 L75 V2A
Obj. č.: 253330
nebo rovnocenný.

Certificates



Technical data

Materiál nerez
Průměr vodiče 27 mm
Výška držáku cca 87 mm
Norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 253330 was added to Notepad.

Go to Notepad

Product 253330 was added to the cart.

Go to Web-Shop

Betonová zátěž

1 Product

Part No. 253301 BES 4.6KG SB10 180X180X70

GTIN 4013364129788, Customs tariff No. (EU): 68109100, Gross weight: 4.60 kg, PU: 24.00 ks

Images

Additional information

Beton
samostatná betonová zátěž
pro zatížení montážní základny se zasunutým distančním držákem
Provedení: čtyřhranné, otevřené
Materiál: Beton (C35/45)
Rozměry: 180 x 180 x 70 mm

Výrobek: DEHN
Typ: BES 4.6KG SB10 180X180X70
Obj. č.: 253301
nebo rovnocenný.



Technical data

Materiál Beton (C35/45)
Rozměry 180 x 180 x 70 mm

Product 253301 was added to Notepad.

Go to Notepad

Product 253301 was added to the cart.

Go to Web-Shop

Upínací pásek

1 Product

Part No. 540901 SPB 25X0.3 L100M V2A

GTIN 4013364076525, Customs tariff No. (EU): 73269098, Gross weight: 6.30 kg, PU: 1.00 ks

Images

Additional information

Upínací pásek pro páskové svorky na potrubí v prostředí Ex
uzemňovací svorky na potrubí pro kombinaci s různými
upevňovacími členy
nebo připojovacími prvky
Materiál: nerez
Rozměry pásku: 25 x 0,3 mm
Délka: 100 m

Výrobek: DEHN
Typ: SPB 25X0.3 L100M V2A
Obj. č.: 540901
nebo rovnocenný.

Certificates



Technical data

Materiál nerez
Rozměry pásku (š x t) 25 x 0,3 mm
Délka 100 m

Product 540901 was added to Notepad.

Go to Notepad

Product 540901 was added to the cart.

Go to Web-Shop

Podložka

1 Product

Part No. 102060 ULP KS D280 SW

GTIN 4013364094987, Customs tariff No. (EU): 39269097, Gross weight: 139.90 g, PU: 1.00 ks

Images

Additional information

Podložka pro ochranu střešní krytiny, provedení malé
podložka pro ochranu střešní krytiny
pod betonovým podstavcem
Vnější průměr: 280 mm
Vnitřní průměr: 270 mm
Materiál: etylenvinylacetát EVA
Barva: černá ●

Výrobek: DEHN
Typ: ULP KS D280 SW
Obj. č.: 102060
nebo rovnocenný.



Technical data

Vnější průměr 280 mm
Vnitřní průměr 270 mm
Materiál etylenvinylacetát EVA
Barva černá ●

Product 102060 was added to Notepad.

Go to Notepad

Product 102060 was added to the cart.

Go to Web-Shop

Držák vedení

1 Product

Part No. 253331 LH ZS 27 KT D16 L85 V2A

GTIN 4013364155206, Customs tariff No. (EU): 85389099, Gross weight: 180.00 g, PU: 25.00 ks

Images

Additional information

Držák vedení pro uchycení vodiče HVI power, nerez
Držák vedení s příložkou se dvěma šrouby
k uchycení vodiče HVI power na ploché střechy.
Materiál: nerez
Průměr vodiče: 27 mm
Výška držáku: cca 125 mm
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: LH ZS 27 KT D16 L85 V2A
Obj. č.: 253331
nebo rovnocenný.

Certificates



Technical data

Materiál nerez
Průměr vodiče 27 mm
Výška držáku cca 125 mm
Norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 253331 was added to Notepad.

Go to Notepad

Product 253331 was added to the cart.

Go to Web-Shop

Střešní držák vedení pro střechy se stojatým falcem

1 Product

Part No. 202862 DLH SF ZS 27 V2A

GTIN 4013364354203, Customs tariff No. (EU): 85389099, Gross weight: 164.80 g, PU: 25.00 ks

Images

Additional information

Střešní držák vedení na kovovou střechu pro vodič HVI power
střešní držák vedení na kovovou střechu se stojatým falcem
a příložkou se dvěma šrouby pro vodič HVI power
Materiál střešního držáku: nerez
Materiál držáku vedení: nerez
Rozsah svorky: 0,7 - 8 mm
Průměr vodiče: 27 mm
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: DLH SF ZS 27 V2A
Obj. č.: 202862
nebo rovnocenný.

Certificates



Technical data

Materiál střešního držáku nerez
Materiál držáku vedení nerez
Rozsah svorky 0,7 - 8 mm
Průměr vodiče 27 mm
Norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 202862 was added to Notepad.

Go to Notepad

Product 202862 was added to the cart.

Go to Web-Shop

Držák vedení

1 Product

Part No. 275242 LH ZS 27 B5.5X10 V2A

GTIN 4013364152359, Customs tariff No. (EU): 85389099, Gross weight: 55.50 g, PU: 25.00 ks

Images

Additional information

Držák vedení s podélným otvorem pro vodič HVI power
držák vedení pro vodič HVI power
např. pro montáž na stěnu
Materiál držáku: nerez
Průměr vodiče: 27 mm
Upevňovací otvor: 5,5 x 10 mm
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: LH ZS 27 B5.5X10 V2A
Obj. č.: 275242
nebo rovnocenný.

Certificates



Technical data

Materiál držáku nerez
Průměr vodiče 27 mm
Upevňovací otvor 5,5 x 10 mm
Norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 275242 was added to Notepad.

Go to Notepad

Product 275242 was added to the cart.

Go to Web-Shop

Upínací hlava

1 Product

Part No. 106324 SPK 25X0.3 V2A

GTIN 4013364099074, Customs tariff No. (EU): 85389099, Gross weight: 51.70 g, PU: 20.00 ks

Images

Additional information

Upínací hlava nerez
páskový třmen na potrubí pro sestavení s upínací hlavou
pro kombinaci s nekonečným páskem (obj. č. 540 901)
při větších průměrech potrubí
pro sestavení např. s upevňovací zdířkou (obj. č. 106 322)
Materiál hlavy: nerez
Pro pásek: 25 x 0,3 mm
Šroub: M8 x 20 mm
Materiál šroubu: nerez

Výrobek: DEHN
Typ: SPK 25X0.3 V2A
Obj. č.: 106324
nebo rovnocenný.

Certificates



Technical data

Materiál hlavy nerez
Pro pásek (š x t) 25 x 0,3 mm
Šroub di M8 x 20 mm
Materiál šroubu nerez

Product 106324 was added to Notepad.

Go to Notepad

Product 106324 was added to the cart.

Go to Web-Shop

Střešní držák vedení

1 Product

Part No. 253334 DLH ZS 27 V2A 8.5KG KT D240 ULP

GTIN 4013364154933, Customs tariff No. (EU): 85389099, Gross weight: 8.59 kg, PU: 1.00 ks

Images

Additional information

Střešní držák vedení s příložkou se dvěma šrouby
střešní držák vedení s příložkou se dvěma šrouby
pro uložení vodiče HVI power na plochých střechách.
Provedení s betonovou zátěží a podložkou
Materiál držáku: nerez
Průměr vodiče: 27 mm
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: DLH ZS 27 V2A 8.5KG KT D240 ULP
Obj. č.: 253334
nebo rovnocenný.

Certificates



Technical data

Materiál držáku nerez
Průměr vodiče 27 mm
Norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 253334 was added to Notepad.

Go to Notepad

Product 253334 was added to the cart.

Go to Web-Shop

Betonový podstavec

1 Product

Part No. 102075 BES 8.5KG KT10 16 D240 SET

GTIN 4013364094215, Customs tariff No. (EU): 68109100, Gross weight: 8.46 kg, PU: 120.00 ks

Images

Additional information

Betonový podstavec s klínkem
betonový podstavec
k ochraně malých střešních nástaveb
na plochých střechách,
s jímací tyčí délky 1 m (např.: obj. č. 101 001)
nebo pro výstavbu distančních vzpěr
např. pro oddálené okružní vedení
s distančními vzpěrami DEHNiso
Celková hmotnost: 8,5 kg
Průměr: 240 mm
Materiál: Beton (C45/55)
Materiál klínku/adaptéru: nerez

Výrobek: DEHN
Typ: BES 8.5KG KT10 16 D240 SET
Obj. č.: 102075
nebo rovnocenný.

Certificates



Technical data

Celková hmotnost 8,5 kg
Průměr 240 mm
Materiál Beton (C45/55)
Materiál klínku/adaptéru nerez

Product 102075 was added to Notepad.

Go to Notepad

Product 102075 was added to the cart.

Go to Web-Shop

Střešní držák vedení pro střechy se svěracím falcem (např. RIB-ROOF Speed 500 firmy Zambelli)

1 Product

Part No. 202861 DLH KF ZS 27 V2A

GTIN 4013364354197, Customs tariff No. (EU): 85389099, Gross weight: 221.40 g, PU: 25.00 ks

Images

Additional information

Střešní držák vedení na kovovou střechu pro vodič HVI power
střešní držák vedení na kovovou střechu se svěracím falcem
a příložkou se dvěma šrouby pro vodič HVI power
Materiál střešního držáku: nerez
Materiál držáku vedení: nerez
Rozsah svorky: cca 18/22 mm
Průměr vodiče: 27 mm
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: DLH KF ZS 27 V2A
Obj. č.: 202861
nebo rovnocenný.

Certificates



Technical data

Materiál střešního držáku nerez
Materiál držáku vedení nerez
Rozsah svorky cca 18/22 mm
Průměr vodiče 27 mm
Norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 202861 was added to Notepad.

Go to Notepad

Product 202861 was added to the cart.

Go to Web-Shop

Držák vedení

2 Products

Part No. 275240 LH ZS 27 GM8 V2A

GTIN 4013364152335, Customs tariff No. (EU): 85389099, Gross weight: 55.80 g, PU: 25.00 ks

Images

Additional information

Držák vedení s příložkou pro vodič HVI power, nerez
držák vedení pro vodič HVI power
např. pro montáž na stěnu
Materiál držáku: nerez
Průměr vodiče: 27 mm
Závit: M8
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: LH ZS 27 GM8 V2A
Obj. č.: 275240
nebo rovnocenný.

Certificates



Technical data

Materiál držáku nerez
Průměr vodiče 27 mm
Závit M8
Norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 275240 was added to Notepad.

Go to Notepad

Product 275240 was added to the cart.

Go to Web-Shop

Part No. 275241 LH ZS 27 GM6 V2A

GTIN 4013364152342, Customs tariff No. (EU): 85389099, Gross weight: 56.10 g, PU: 25.00 ks

Images

Additional information

Držák vedení s příložkou pro vodič HVI power, nerez
držák vedení pro vodič HVI power
např. pro montáž na stěnu
Materiál držáku: nerez
Průměr vodiče: 27 mm
Závit: M6
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: LH ZS 27 GM6 V2A
Obj. č.: 275241
nebo rovnocenný.

Certificates



Technical data

Materiál držáku nerez
Průměr vodiče 27 mm
Závit M6
Norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 275241 was added to Notepad.

Go to Notepad

Product 275241 was added to the cart.

Go to Web-Shop

Střešní držák vedení s připojovací sponou

1 Product

Part No. 202863 DLH AL ZS 27 V2A

GTIN 4013364354210, Customs tariff No. (EU): 85389099, Gross weight: 119.00 g, PU: 25.00 ks

Images

Additional information

Střešní držák vedení na kovovou střechu pro vodič HVI power
střešní držák vedení na kovovou střechu s připojovací sponou v provedení Z
a příložkou se dvěma šrouby pro vodič HVI power
Materiál střešního držáku: nerez
Materiál držáku vedení: nerez
Upevnění: [4x] Ø 5,2/[2x] Ø 6,5 mm
Průměr vodiče: 27 mm
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: DLH AL ZS 27 V2A
Obj. č.: 202863
nebo rovnocenný.

Certificates



Technical data

Materiál střešního držáku nerez
Materiál držáku vedení nerez
Upevnění [4x] Ø 5,2/[2x] Ø 6,5 mm
Průměr vodiče 27 mm
Norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 202863 was added to Notepad.

Go to Notepad

Product 202863 was added to the cart.

Go to Web-Shop

Montážní základna

1 Product

Part No. 253300 GP B10 H60 D300 KS GR

GTIN 4013364129771, Customs tariff No. (EU): 85389099, Gross weight: 196.67 g, PU: 24.00 ks

Images

Additional information

Montážní základna
samostatná montážní základna
pro aplikaci (zasunutí) distančních tyčí slouží jako ochrana střešní krytiny pod betonovou zátěží
Průměr: 300 mm
Průměr Ø násuvného držáku vedení: 10 mm
Výška: 60 mm
Materiál: umělá hmota

Výrobek: DEHN
Typ: GP B10 H60 D300 KS GR
Obj. č.: 253300
nebo rovnocenný.



Technical data

Průměr 300 mm
Průměr Ø násuvného držáku vedení 10 mm
Výška 60 mm
Materiál umělá hmota
Barva šedá ●

Product 253300 was added to Notepad.

Go to Notepad

Product 253300 was added to the cart.

Go to Web-Shop

Držák vedení pro uchycení upínacím páskem

1 Product

Part No. 275359 LH ZS 27 30 SBH 25X0.3 V2A

GTIN 4013364223271, Customs tariff No. (EU): 85389099, Gross weight: 142.00 g, PU: 1.00 ks

Images

Additional information

Držák vedení, nerez, pro vodič HVI power
držák vedení, nerez, pro vodič HVI power, k upevnění
na potrubí nebo anténní stožáry např. pomocí upínacího pásku (obj. č. 106 323)
Materiál držáku: nerez
Průměr vodiče: 27 mm
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: LH ZS 27 30 SBH 25X0.3 V2A
Obj. č.: 275359
nebo rovnocenný.

Certificates



Technical data

Materiál držáku nerez
Průměr vodiče 27 mm
Norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 275359 was added to Notepad.

Go to Notepad

Product 275359 was added to the cart.

Go to Web-Shop

Distanční držák s PA svorkou pro vodič HVI power (délka nastavitelné oblasti koncovky 350 - 900 mm)

1 Product

Part No. 105462 DIDH PAE 27 D16 1270 AL V2A

GTIN 4013364381537, Customs tariff No. (EU): 85389099, Gross weight: 892.00 g, PU: 1.00 ks

Images

Additional information

Distanční držák s PA svorkou délky 1270 mm
distanční držák pro nastavitelnou
oblast koncovky vodiče HVI power
Se svorkou MV pro připojení
prům. 16 mm/ 8 - 10 mm.
Betonový podstavec (obj. č. 102 010, hmotnost 17 kg)
a podložku (obj. č. 102 050) je třeba objednat zvlásť.
Materiál distančního držáku: Al
Délka distančního držáku: 1270
Průměr vodiče: 27 mm
Materiál držáku vedení: nerez
Rozsah uchycení vedení MV svorky: 8 - 10/16 mm
Materiál svorky: Al
Délka variabilní oblasti koncovky: 350 - 900 mm
Max. rychlost nárazového větru (1 beton à 17 kg; l = 900 mm): 100 km/h
Max. rychlost nárazového větru (2 betony à 17 kg; l = 900 mm): 141 km/h
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: DIDH PAE 27 D16 1270 AL V2A
Obj. č.: 105462
nebo rovnocenný.

Certificates



Technical data

Materiál distančního držáku Al
Délka distančního držáku 1270
Průměr vodiče 27 mm
Materiál držáku vedení nerez
Rozsah uchycení vedení MV svorky 8 - 10/16 mm
Materiál svorky Al
Délka variabilní oblasti koncovky 350 - 900 mm
Max. rychlost nárazového větru (1 beton à 17 kg; l = 900 mm) 100 km/h
Max. rychlost nárazového větru (2 betony à 17 kg; l = 900 mm) 141 km/h
Norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105462 was added to Notepad.

Go to Notepad

Product 105462 was added to the cart.

Go to Web-Shop

Upínací pásek na potrubí

1 Product

Part No. 106323 BRS SPB25 50.300 V2A

GTIN 4013364097315, Customs tariff No. (EU): 85389099, Gross weight: 121.50 g, PU: 10.00 ks

Images

Additional information

Pásková objímka nerez
pásková objímka nerez pro kombinaci s třmenem (obj. č. 106 321)
nebo s nástavcem s upevňovací zdířkou (obj. č. 106 321)
upevnění upnutím na různé trubky
Materiál hlavy/pásku: nerez
Rozsah objímky: 50 - 300 mm
Rozměry pásku: 1100 x 25 x 0,3 mm
Materiál šroubu: nerez

Výrobek: DEHN
Typ: BRS SPB25 50.300 V2A
Obj. č.: 106323
nebo rovnocenný.

Certificates



Technical data

Materiál hlavy/pásku nerez
Rozsah objímky 50 - 300 mm
Rozměry pásku 1100 x 25 x 0,3 mm
Materiál šroubu nerez

Product 106323 was added to Notepad.

Go to Notepad

Product 106323 was added to the cart.

Go to Web-Shop

Střešní držák vedení pro střechy se zakulaceným stojatým falcem

1 Product

Part No. 202860 DLH RSF ZS 27 V2A

GTIN 4013364354180, Customs tariff No. (EU): 85389099, Gross weight: 211.40 g, PU: 25.00 ks

Images

Additional information

Střešní držák vedení na kovovou střechu pro vodič HVI power
střešní držák vedení na kovovou střechu se zakulaceným
stojatým falcem a příložkou se dvěma šrouby pro vodič HVI power
Materiál střešního držáku: nerez
Materiál držáku vedení: nerez
Rozsah svorky: Ø 20 - 25 mm
Průměr vodiče: 27 mm
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: DLH RSF ZS 27 V2A
Obj. č.: 202860
nebo rovnocenný.

Certificates



Technical data

Materiál střešního držáku nerez
Materiál držáku vedení nerez
Rozsah svorky Ø 20 - 25 mm
Průměr vodiče 27 mm
Norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 202860 was added to Notepad.

Go to Notepad

Product 202860 was added to the cart.

Go to Web-Shop

Střešní držák vedení

1 Product

Part No. 202857 DLH ZS 27 30 H55 L205 V2A

GTIN 4013364153189, Customs tariff No. (EU): 85389099, Gross weight: 132.64 g, PU: 1.00 ks

Images

Additional information

Střešní držák vedení, nerez
střešní držák vedení s příložkou se dvěma šrouby
a s prolisovanou vzpěrou
pro uložení vodiče HVI power v ploše šikmých střech
Materiál střešního držáku vedení: nerez
Materiál držáku: nerez
Průměr vodiče: 27 mm
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: DLH ZS 27 30 H55 L205 V2A
Obj. č.: 202857
nebo rovnocenný.

Certificates



Technical data

Materiál střešního držáku vedení nerez
Materiál držáku nerez
Průměr vodiče 27 mm
Délka vzpěry 205 mm
Norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 202857 was added to Notepad.

Go to Notepad

Product 202857 was added to the cart.

Go to Web-Shop

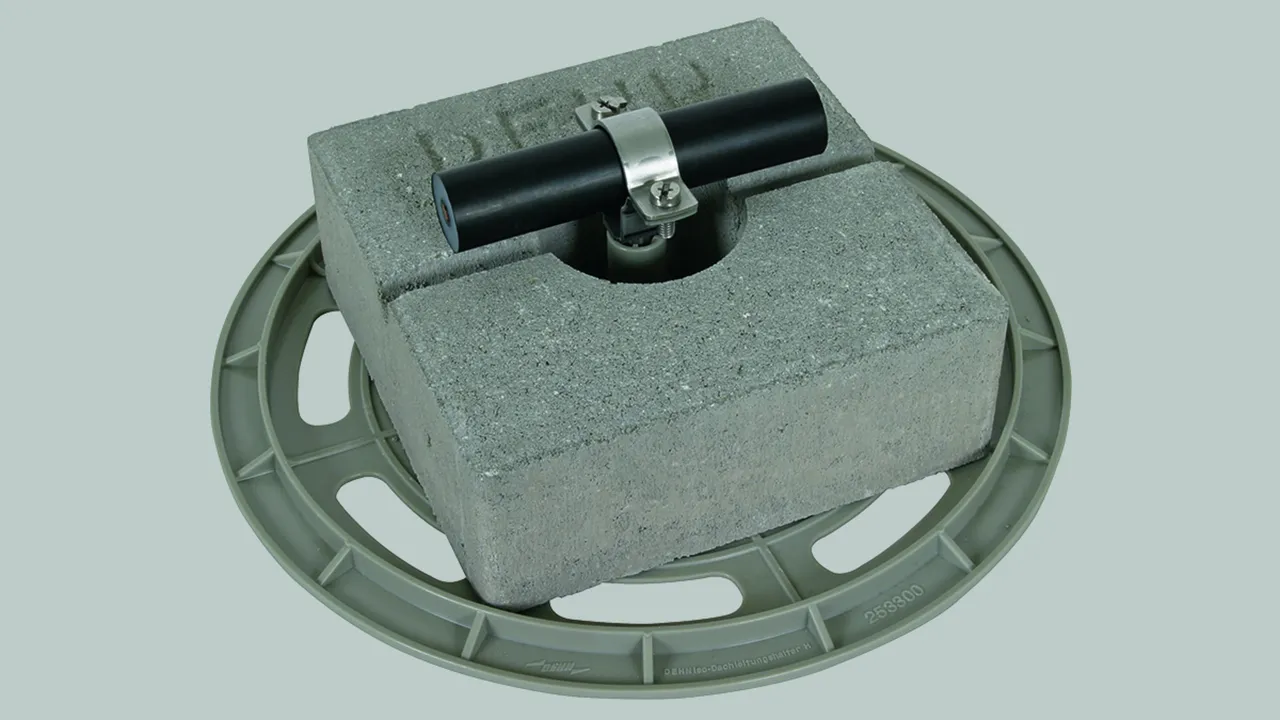

Střešní držák vedení

1 Product

Part No. 253333 DLH ZS 27 V2A BES180 GP300 K

GTIN 4013364153578, Customs tariff No. (EU): 85389099, Gross weight: 4.74 kg, PU: 24.00 ks

Images

Additional information

Střešní držák vedení s příložkou se dvěma šrouby
střešní držák vedení s příložkou se dvěma šrouby
pro uložení vodiče HVI power na plochých střechách.
Provedení s betonovou zátěží a podložkou
Materiál držáku: nerez
Průměr vodiče: 27 mm
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: DLH ZS 27 V2A BES180 GP300 K
Obj. č.: 253333
nebo rovnocenný.

Certificates



Technical data

Materiál držáku nerez
Průměr vodiče 27 mm
Norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 253333 was added to Notepad.

Go to Notepad

Product 253333 was added to the cart.

Go to Web-Shop

Podložka

1 Product

Part No. 102050 ULP KS D370 SW

GTIN 4013364045996, Customs tariff No. (EU): 39269097, Gross weight: 217.00 g, PU: 1.00 ks

Images

Additional information

Podložka pro ochranu střešní krytiny, provedení velké
podložka pro ochranu střešní krytiny
pod betonovým podstavcem
Vnější průměr: 370 mm
Vnitřní průměr: 360 mm
Materiál: etylenvinylacetát EVA
Barva: černá ●

Výrobek: DEHN
Typ: ULP KS D370 SW
Obj. č.: 102050
nebo rovnocenný.



Technical data

Vnější průměr 370 mm
Vnitřní průměr 360 mm
Materiál etylenvinylacetát EVA
Barva černá ●

Product 102050 was added to Notepad.

Go to Notepad

Product 102050 was added to the cart.

Go to Web-Shop

Variabilní tříramenný stojan s PA svorkou pro vodič HVI power (délka nastavitelné oblasti koncovky 900 - 1500 mm)

1 Product

Part No. 105468 V DBS RA320 PAE 27 V 600 1180 V2A

GTIN 4013364381582, Customs tariff No. (EU): 85389099, Gross weight: 3.74 kg, PU: 1.00 ks

Images

Additional information

Tříramenný stojan s PA svorkou délky max. 1180 mm
variabilní tříramenný stojan pro nastavitelnou
oblast koncovky vodiče HVI-power
s uzemňovací svorkou UNI pro připojení
1x prům. 8 - 10 mm a 1x vodiče 4 - 50 mm²
betonový podstavec (obj. č. 102 010, hmotnost 17 kg)
a podložku (obj. č. 102 050) je třeba objednat
samostatně.
Materiál stojanu: nerez
Průměr vodiče: 27 mm
Rozsah nastavení výšky distanční vzpěry: 600 - 1180 mm
Délka variabilní oblasti koncovky: 900 - 1500 mm
Max. rychlost nárazového větru (3 betony à 8,5 kg; l = 900 mm): 170 km/h
Max. rychlost nárazového větru (3 betony à 8,5 kg; l = 1500 mm): 104 km/h
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: V DBS RA320 PAE 27 V 600 1180 V2A
Obj. č.: 105468
nebo rovnocenný.

Certificates



Technical data

Materiál stojanu nerez
Poloměr 320 mm
Počet betonových podstavců 3 ks à 8,5 kg
Průměr vodiče 27 mm
Rozsah nastavení výšky distanční vzpěry 600 - 1180 mm
Délka variabilní oblasti koncovky 900 - 1500 mm
Max. rychlost nárazového větru (3 betony à 8,5 kg; l = 900 mm) 170 km/h
Max. rychlost nárazového větru (3 betony à 8,5 kg; l = 1500 mm) 104 km/h
Norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105468 was added to Notepad.

Go to Notepad

Product 105468 was added to the cart.

Go to Web-Shop

Distanční držák pro vodič HVI power

1 Product

Part No. 106814 DH ZS 27 30 D16 1500 GFK PA

GTIN 4013364381483, Customs tariff No. (EU): 85389099, Gross weight: 673.00 g, PU: 1.00 ks

Images

Additional information

Distanční držák GFK pro vodič HVI power
distanční držák GFK pro vodič HVI power pro oblast
nastavitelné koncovky
montáž do dvou betonových podstavců pomocí klínků
distanční délku (izolační délku) tvoří umělá hmota
vyztužená skelnými vlákny (GFK) Ø 16 mm,
koeficient km = 0,7
barva světle šedá, odolnost vůči UV záření
distanční držáky jsou dimenzovány podle
Eurocode 1 (ČSN EN 1991-1-4 + ČSN EN 1991-1-4/NA)
Materiál držáku/adaptéru: PA
Délka: 1500 mm
Průměr vodiče: 27 mm
Závit: M8
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: DH ZS 27 30 D16 1500 GFK PA
Obj. č.: 106814
nebo rovnocenný.



Technical data

Materiál distančního držáku GFK
Materiál držáku/adaptéru PA
Počet betonových podstavců 2 ks à 17 kg
Délka 1500 mm
Délka izolační části 1475 mm
Průměr vodiče 27 mm
Závit M8
Norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 106814 was added to Notepad.

Go to Notepad

Product 106814 was added to the cart.

Go to Web-Shop

Držák vedení

1 Product

Part No. 275249 LH ZS 27 KS H10 V2A

GTIN 4013364152366, Customs tariff No. (EU): 85389099, Gross weight: 60.20 g, PU: 25.00 ks

Images

Additional information

Držák vedení s umělohmotnou podložkou pro vodič HVI power
držák vedení pro vodič HVI power
např. pro montáž na stěnu
Materiál držáku: nerez
Průměr vodiče: 27 mm
Závit: M8
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: LH ZS 27 KS H10 V2A
Obj. č.: 275249
nebo rovnocenný.

Certificates



Technical data

Materiál držáku nerez
Průměr vodiče 27 mm
Závit M8
Norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 275249 was added to Notepad.

Go to Notepad

Product 275249 was added to the cart.

Go to Web-Shop

Betonový podstavec

1 Product

Part No. 102010 BES 17KG KT16 D337 SET

GTIN 4013364057814, Customs tariff No. (EU): 68109100, Gross weight: 17.62 kg, PU: 54.00 ks

Images

Additional information

Betonový podstavec s klínkem
betonový podstavec s klínkem
pro jímací tyče nebo volně stojící jímací tyče
v tříramenných stojanech,
k ochraně střešních nástaveb na plochých střechách
nebo pro výstavbu za použití distančních vzpěr z programu DEHNiso,
pro oblast koncovky vodičů HVI, oblast přizpůsobení vodičů HVI light
nebo pro oddálené okružní vedení.
Stohovatelné provedení,
odolnost vůči povětrnostním vlivům a mrazu
Hmotnost: 17 kg
Uchycení: klínek Ø 16 mm mm
Průměr: 337 mm
Materiál: Beton (C45/55)
Materiál klínku/adaptéru: nerez

Výrobek: DEHN
Typ: BES 17KG KT16 D337 SET
Obj. č.: 102010
nebo rovnocenný.

Certificates



Technical data

Hmotnost 17 kg
Uchycení klínek Ø 16 mm mm
Průměr 337 mm
Materiál Beton (C45/55)
Materiál klínku/adaptéru nerez

Product 102010 was added to Notepad.

Go to Notepad

Product 102010 was added to the cart.

Go to Web-Shop
back to top
