Držáky vedení a příslušenství pro uložení vedení na ploché/kovové střechy

Adaptér pro umístění vodiče HVI light / vodiče HVI / vodiče HVI light plus na ploché střechy

1 Product

Part No. 253026 RLA 20 FB K SW

GTIN 4013364100169, Customs tariff No. (EU): 39269097, Gross weight: 9.50 g, PU: 50.00 ks

Images

Additional information

Adaptér pro uložení vodiče HVI na plochou střechu
Adaptér pro uložení vodiče HVI na plochou střechu nebo
také pro vodič HVI light k nacvaknutí na
střešní držák vedení typ FB (obj. č. 253 015) a
KF (obj. č. 253 030)
Barva: černá ●
Rozsah adaptéru: 20 - 21 mm

Výrobek: DEHN
Typ: RLA 20 FB K SW
Obj. č.: 253026
nebo rovnocenný.



Technical data

Materiál umělá hmota
Barva černá ●
Rozsah adaptéru 20 - 21 mm

Product 253026 was added to Notepad.

Go to Notepad

Product 253026 was added to the cart.

Go to Web-Shop

Betonový podstavec

1 Product

Part No. 102340 BES 17KG KT16 ULP D337 SET

GTIN 4013364105119, Customs tariff No. (EU): 68109100, Gross weight: 17.82 kg, PU: 54.00 ks

Images

Additional information

Betonový podstavec s klínkem a nasazenou podložkou
betonový podstavec s klínkem a nasazenou podložkou
pro jímací tyče k ochraně střešních nástaveb
na plochých střechách
nebo pro výstavbu za použití distančních vzpěr z programu DEHNiso,
pro oblast koncovky vodičů HVI, oblast přizpůsobení vodičů HVI light
nebo pro oddálené okružní vedení
odolnost vůči povětrnostním vlivům a mrazu
odolnost proti UV záření
Celková hmotnost: 17 kg
Uchycení: klínek Ø 16 mm mm
Průměr: 337 mm
Materiál: Beton (C45/55)
Materiál klínku: nerez

Výrobek: DEHN
Typ: BES 17KG KT16 ULP D337 SET
Obj. č.: 102340
nebo rovnocenný.

Certificates



Technical data

Celková hmotnost 17 kg
Uchycení klínek Ø 16 mm mm
Průměr 337 mm
Materiál Beton (C45/55)
Materiál klínku nerez

Product 102340 was added to Notepad.

Go to Notepad

Product 102340 was added to the cart.

Go to Web-Shop

Betonová zátěž

1 Product

Part No. 253301 BES 4.6KG SB10 180X180X70

GTIN 4013364129788, Customs tariff No. (EU): 68109100, Gross weight: 4.60 kg, PU: 24.00 ks

Images

Additional information

Beton
samostatná betonová zátěž
pro zatížení montážní základny se zasunutým distančním držákem
Provedení: čtyřhranné, otevřené
Materiál: Beton (C35/45)
Rozměry: 180 x 180 x 70 mm

Výrobek: DEHN
Typ: BES 4.6KG SB10 180X180X70
Obj. č.: 253301
nebo rovnocenný.



Technical data

Materiál Beton (C35/45)
Rozměry 180 x 180 x 70 mm

Product 253301 was added to Notepad.

Go to Notepad

Product 253301 was added to the cart.

Go to Web-Shop

Držák vedení

1 Product

Part No. 253279 LH ZS 20 23 KT D16 L85 V2A

GTIN 4013364159877, Customs tariff No. (EU): 85389099, Gross weight: 182.00 g, PU: 1.00 ks

Images

Additional information

Držák vedení pro uchycení vodičů HVI, nerez
Držák vodiče s příchytkou se dvěma otvory k
instalaci vodiče HVI na ploché střechy.
Materiál: nerez
Rozsah držáku: 20-23 mm
Výška držáku: 125 mm
Čep: Ø 16 mm (upevnění klínem)

Výrobek: DEHN
Typ: LH ZS 20 23 KT D16 L85 V2A
Obj. č.: 253279
nebo rovnocenný.

Certificates



Technical data

Materiál nerez
Rozsah držáku 20-23 mm
Výška držáku 125 mm
Čep Ø 16 mm (upevnění klínem)

Product 253279 was added to Notepad.

Go to Notepad

Product 253279 was added to the cart.

Go to Web-Shop

Distanční držák s PA svorkou pro vodič HVI light (délka nastavitelné oblasti koncovky 350 - 900 mm)

1 Product

Part No. 105460 DIDH PAE 17 D16 750 AL V2A

GTIN 4013364381513, Customs tariff No. (EU): 85389099, Gross weight: 577.40 g, PU: 1.00 ks

Images

Additional information

Distanční držák s PA svorkou délky 750 mm
distanční držák pro nastavitelnou
oblast přizpůsobení vodiče HVI light
se svorkou MV pro připojení
prům. 16 mm/8 - 10 mm.
betonový podstavec (obj. č. 102 010, hmotnost 17 kg)
a podložku (obj. č. 102 050) je třeba objednat
samostatně.
Materiál distančního držáku: Al
Délka distančního držáku: 750 mm
Průměr vodiče: 17 mm
Materiál držáku vedení: nerez
Rozsah uchycení vedení MV svorky: 8 - 10/16 mm
Materiál svorky: Al
Délka nastavitelné oblasti koncovky: 350 - 900 mm
Max. rychlost nárazového větru (1 beton à 17 kg; l = 900 mm): 111 km/h
Max. rychlost nárazového větru (2 betony à 17 kg; l = 900 mm): 159 km/h
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: DIDH PAE 17 D16 750 AL V2A
Obj. č.: 105460
nebo rovnocenný.

Certificates



Technical data

Materiál distančního držáku Al
Délka distančního držáku 750 mm
Průměr vodiče 17 mm
Materiál držáku vedení nerez
Rozsah uchycení vedení MV svorky 8 - 10/16 mm
Materiál svorky Al
Délka nastavitelné oblasti koncovky 350 - 900 mm
Max. rychlost nárazového větru (1 beton à 17 kg; l = 900 mm) 111 km/h
Max. rychlost nárazového větru (2 betony à 17 kg; l = 900 mm) 159 km/h
Norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105460 was added to Notepad.

Go to Notepad

Product 105460 was added to the cart.

Go to Web-Shop

Střešní držák vedení pro střechy se zakulaceným stojatým falcem

1 Product

Part No. 202850 DLH RSF ZS 20 23 V2A

GTIN 4013364354135, Customs tariff No. (EU): 85389099, Gross weight: 205.40 g, PU: 25.00 ks

Images

Additional information

Střešní držák vedení na kovovou střechu pro vodič HVI
střešní držák vedení na kovovou střechu se zakulaceným
stojatým falcem a příložkou se dvěma šrouby pro vodič HVI
Materiál střešního držáku: nerez
Materiál držáku vedení: nerez
Rozsah svorky: Ø 20 - 25 mm
Průměr vodiče: 20-23 mm
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: DLH RSF ZS 20 23 V2A
Obj. č.: 202850
nebo rovnocenný.

Certificates



Technical data

Materiál střešního držáku nerez
Materiál držáku vedení nerez
Rozsah svorky Ø 20 - 25 mm
Průměr vodiče 20-23 mm
Norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 202850 was added to Notepad.

Go to Notepad

Product 202850 was added to the cart.

Go to Web-Shop

Betonový podstavec

1 Product

Part No. 102075 BES 8.5KG KT10 16 D240 SET

GTIN 4013364094215, Customs tariff No. (EU): 68109100, Gross weight: 8.46 kg, PU: 120.00 ks

Images

Additional information

Betonový podstavec s klínkem
betonový podstavec
k ochraně malých střešních nástaveb
na plochých střechách,
s jímací tyčí délky 1 m (např.: obj. č. 101 001)
nebo pro výstavbu distančních vzpěr
např. pro oddálené okružní vedení
s distančními vzpěrami DEHNiso
Celková hmotnost: 8,5 kg
Průměr: 240 mm
Materiál: Beton (C45/55)
Materiál klínku/adaptéru: nerez

Výrobek: DEHN
Typ: BES 8.5KG KT10 16 D240 SET
Obj. č.: 102075
nebo rovnocenný.

Certificates



Technical data

Celková hmotnost 8,5 kg
Průměr 240 mm
Materiál Beton (C45/55)
Materiál klínku/adaptéru nerez

Product 102075 was added to Notepad.

Go to Notepad

Product 102075 was added to the cart.

Go to Web-Shop

Střešní držák vedení s připojovací sponou

1 Product

Part No. 202853 DLH AL ZS 20 23 V2A

GTIN 4013364354166, Customs tariff No. (EU): 85389099, Gross weight: 113.00 g, PU: 25.00 ks

Images

Additional information

Střešní držák vedení na kovovou střechu pro vodič HVI
střešní držák vedení na kovovou střechu s připojovací sponou v provedení Z
a příložkou se dvěma šrouby pro vodič HVI
Materiál střešního držáku: nerez
Materiál držáku vedení: nerez
Upevňovací otvory spojky: [4x] Ø 5,2/[2x] Ø 6,5 mm
Průměr vodiče: 20-23 mm
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: DLH AL ZS 20 23 V2A
Obj. č.: 202853
nebo rovnocenný.

Certificates



Technical data

Materiál střešního držáku nerez
Materiál držáku vedení nerez
Upevňovací otvory spojky [4x] Ø 5,2/[2x] Ø 6,5 mm
Průměr vodiče 20-23 mm
Norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 202853 was added to Notepad.

Go to Notepad

Product 202853 was added to the cart.

Go to Web-Shop

Montážní základna

1 Product

Part No. 253300 GP B10 H60 D300 KS GR

GTIN 4013364129771, Customs tariff No. (EU): 85389099, Gross weight: 196.67 g, PU: 24.00 ks

Images

Additional information

Montážní základna
samostatná montážní základna
pro aplikaci (zasunutí) distančních tyčí slouží jako ochrana střešní krytiny pod betonovou zátěží
Průměr: 300 mm
Průměr Ø násuvného držáku vedení: 10 mm
Výška: 60 mm
Materiál: umělá hmota

Výrobek: DEHN
Typ: GP B10 H60 D300 KS GR
Obj. č.: 253300
nebo rovnocenný.



Technical data

Průměr 300 mm
Průměr Ø násuvného držáku vedení 10 mm
Výška 60 mm
Materiál umělá hmota
Barva šedá ●

Product 253300 was added to Notepad.

Go to Notepad

Product 253300 was added to the cart.

Go to Web-Shop

Střešní držák vedení

1 Product

Part No. 253239 DLH ZS 20 23 V2A 8.5KG KT D240 ULP

GTIN 4013364159853, Customs tariff No. (EU): 85389099, Gross weight: 8.70 kg, PU: 1.00 ks

Images

Additional information

Střešní držák vedení pro uchycení vodičů HVI, nerez
Střešní držák vedení s příchytkou se dvěma otvory k
instalaci vodiče HVI na ploché střechy.
Provedení s betonovým základem a podložkou
Celková hmotnost: cca 8,6 kg
Materiál držáku vedení: nerez
Rozsah držáku (prům.): 20-23 mm
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: DLH ZS 20 23 V2A 8.5KG KT D240 ULP
Obj. č.: 253239
nebo rovnocenný.

Certificates



Technical data

Materiál držáku vedení nerez
Rozsah držáku (prům.) 20-23 mm
Norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 253239 was added to Notepad.

Go to Notepad

Product 253239 was added to the cart.

Go to Web-Shop

Podložka

1 Product

Part No. 102050 ULP KS D370 SW

GTIN 4013364045996, Customs tariff No. (EU): 39269097, Gross weight: 217.00 g, PU: 1.00 ks

Images

Additional information

Podložka pro ochranu střešní krytiny, provedení velké
podložka pro ochranu střešní krytiny
pod betonovým podstavcem
Vnější průměr: 370 mm
Vnitřní průměr: 360 mm
Materiál: etylenvinylacetát EVA
Barva: černá ●

Výrobek: DEHN
Typ: ULP KS D370 SW
Obj. č.: 102050
nebo rovnocenný.



Technical data

Vnější průměr 370 mm
Vnitřní průměr 360 mm
Materiál etylenvinylacetát EVA
Barva černá ●

Product 102050 was added to Notepad.

Go to Notepad

Product 102050 was added to the cart.

Go to Web-Shop

Střešní držák vedení pro střechy se stojatým falcem

1 Product

Part No. 202852 DLH SF ZS 20 23 V2A

GTIN 4013364354159, Customs tariff No. (EU): 85389099, Gross weight: 157.80 g, PU: 25.00 ks

Images

Additional information

Střešní držák vedení na kovovou střechu pro vodič HVI
střešní držák vedení na kovovou střechu se stojatým
falcem a příložkou se dvěma šrouby pro vodič HVI
Materiál střešního držáku: nerez
Materiál držáku vedení: nerez
Rozsah svorky: 0,7 - 8 mm
Průměr vodiče: 20-23 mm
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: DLH SF ZS 20 23 V2A
Obj. č.: 202852
nebo rovnocenný.

Certificates



Technical data

Materiál střešního držáku nerez
Materiál držáku vedení nerez
Rozsah svorky 0,7 - 8 mm
Průměr vodiče 20-23 mm
Norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 202852 was added to Notepad.

Go to Notepad

Product 202852 was added to the cart.

Go to Web-Shop

Střešní držák vedení pro kovové střechy se svěracím falcem (např. RIB-ROOF Speed 500 firmy Zambelli)

1 Product

Part No. 202851 DLH KF ZS 20 23 V2A

GTIN 4013364354142, Customs tariff No. (EU): 85389099, Gross weight: 212.40 g, PU: 25.00 ks

Images

Additional information

Střešní držák vedení na kovovou střechu pro vodič HVI
střešní držák vedení na kovovou střechu se svěracím falcem
s příložkou se dvěma šrouby pro uložení vodiče HVI
Materiál střešního držáku: nerez
Materiál držáku vedení: nerez
Rozsah svorky: cca 18/22 mm
Průměr vodiče: 20-23 mm
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: DLH KF ZS 20 23 V2A
Obj. č.: 202851
nebo rovnocenný.

Certificates



Technical data

Materiál střešního držáku nerez
Materiál držáku vedení nerez
Rozsah svorky cca 18/22 mm
Průměr vodiče 20-23 mm
Norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 202851 was added to Notepad.

Go to Notepad

Product 202851 was added to the cart.

Go to Web-Shop

Střešní držák vedení, pro ploché střechy

1 Product

Part No. 253015 DLH FB 8 LO 100X100X70

GTIN 4013364022201, Customs tariff No. (EU): 68109100, Gross weight: 1.05 kg, PU: 10.00 ks

Images

Additional information

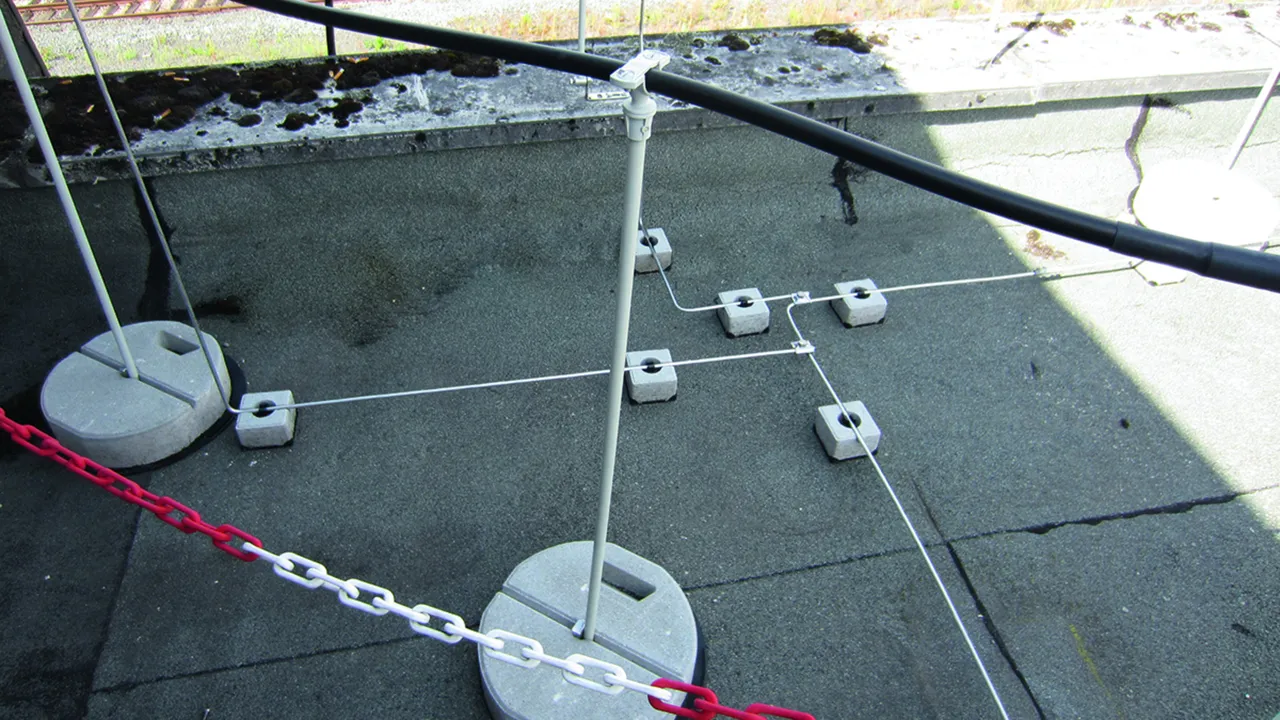

Držák vedení typ FB (volné uchycení) pro ploché střechy
střešní držák vedení na ploché střechy pro uchycení
drátů s jednoduchým držákem drátu typ FB
betonová zátěč je odolná vůči mrazu,
umělá hmota je odolná vůči povětrnostním vlivům a UV záření
umělá hmota a beton jsou recyklovatelné
Uchycení vodiče: volné
Materiál držáku: umělá hmota
Průměr vodiče: 8 mm
Zátěž: Beton (C35/45)
Hmotnost: 1 kg

Výrobek: DEHN
Typ: DLH FB 8 LO 100X100X70
Obj. č.: 253015
nebo rovnocenný.



Technical data

Uchycení vodiče volné
Materiál držáku umělá hmota
Průměr vodiče 8 mm
Zátěž Beton (C35/45)
Hmotnost 1 kg

Product 253015 was added to Notepad.

Go to Notepad

Product 253015 was added to the cart.

Go to Web-Shop

Držák vedení

1 Product

Part No. 253289 LH ZS 20 23 DS10 L75 V2A

GTIN 4013364159860, Customs tariff No. (EU): 85389099, Gross weight: 94.00 g, PU: 1.00 ks

Images

Additional information

Držák vodiče s příchytkou se dvěma otvory k
instalaci vodiče HVI na ploché střechy.
Materiál: nerez
Rozsah držáku: 20-23 mm
Výška držáku: 87 mm
Čep: Ø 10 mm (zasunutí do montážní základny)

Výrobek: DEHN
Typ: LH ZS 20 23 DS10 L75 V2A
Obj. č.: 253289
nebo rovnocenný.

Certificates



Technical data

Materiál nerez
Rozsah držáku 20-23 mm
Výška držáku 87 mm
Čep Ø 10 mm (zasunutí do montážní základny)

Product 253289 was added to Notepad.

Go to Notepad

Product 253289 was added to the cart.

Go to Web-Shop

Podložka

1 Product

Part No. 102060 ULP KS D280 SW

GTIN 4013364094987, Customs tariff No. (EU): 39269097, Gross weight: 139.90 g, PU: 1.00 ks

Images

Additional information

Podložka pro ochranu střešní krytiny, provedení malé
podložka pro ochranu střešní krytiny
pod betonovým podstavcem
Vnější průměr: 280 mm
Vnitřní průměr: 270 mm
Materiál: etylenvinylacetát EVA
Barva: černá ●

Výrobek: DEHN
Typ: ULP KS D280 SW
Obj. č.: 102060
nebo rovnocenný.



Technical data

Vnější průměr 280 mm
Vnitřní průměr 270 mm
Materiál etylenvinylacetát EVA
Barva černá ●

Product 102060 was added to Notepad.

Go to Notepad

Product 102060 was added to the cart.

Go to Web-Shop

Distanční držák vodiče HVI light / HVI light plus

2 Products

Part No. 106852 DH ZS 20 D16 500 GFK PA

GTIN 4013364119307, Customs tariff No. (EU): 85389099, Gross weight: 229.00 g, PU: 1.00 ks

Images

Additional information

Distanční držák pro vodič HVI light, GFK
distanční držák pro vodič HVI light pro
oblast koncovky nebo oblast přizpůsobení
vodiče HVI light
např. pro montáž do betonového podstavce pomocí klínku
distanční tyč (izolační část) z umělé hmoty
vyztužené skleněnými vlákny
(glasfaserverstärkte Kunststoff GFK) Ø 16 mm,
koeficient km = 0,7
barva světle šedá, UV odolný
distanční držáky jsou dimenzovány podle
Eurocode 1 (ČSN EN 1991-1-4 + ČSN EN 1991-1-4/NA)
Materiál držáku/adaptéru: PA
Délka: 500 mm
Izolační délka: 475 mm
Rozsah držáku (prům.): 20-21 mm
Závit: M8
Max. rychlost nárazového větru (1 beton à 17 kg, rozteč 1000 mm): 151 km/h
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: DH ZS 20 D16 500 GFK PA
Obj. č.: 106852
nebo rovnocenný.



Technical data

Materiál distančního držáku GFK
Materiál držáku/adaptéru PA
Délka (l1) 500 mm
Rozsah držáku (prům.) 20-21 mm
Závit M8
Max. rychlost nárazového větru (1 beton à 17 kg, rozteč 1000 mm) 151 km/h
Norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 106852 was added to Notepad.

Go to Notepad

Product 106852 was added to the cart.

Go to Web-Shop

Part No. 106812 DH ZS 20 D16 1000 GFK PA

GTIN 4013364104907, Customs tariff No. (EU): 85389099, Gross weight: 435.10 g, PU: 1.00 ks

Images

Additional information

Distanční držák pro vodič HVI light, GFK
distanční držák pro vodič HVI light pro
oblast koncovky nebo oblast přizpůsobení
vodiče HVI light
např. pro montáž do betonového podstavce pomocí klínku
distanční tyč (izolační část) z umělé hmoty
vyztužené skleněnými vlákny
(glasfaserverstärkte Kunststoff GFK) Ø 16 mm,
koeficient km = 0,7
barva světle šedá, UV odolný
distanční držáky jsou dimenzovány podle
Eurocode 1 (ČSN EN 1991-1-4 + ČSN EN 1991-1-4/NA).
Materiál držáku/adaptéru: PA
Délka: 1000 mm
Izolační délka: 975 mm
Rozsah držáku (prům.): 20-21 mm
Závit: M8
Max. rychlost nárazového větru (1 beton à 17 kg, rozteč 1000 mm): 98 km/h
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: DH ZS 20 D16 1000 GFK PA
Obj. č.: 106812
nebo rovnocenný.



Technical data

Materiál distančního držáku GFK
Materiál držáku/adaptéru PA
Délka (l1) 1000 mm
Rozsah držáku (prům.) 20-21 mm
Závit M8
Max. rychlost nárazového větru (1 beton à 17 kg, rozteč 1000 mm) 98 km/h
Norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 106812 was added to Notepad.

Go to Notepad

Product 106812 was added to the cart.

Go to Web-Shop

Betonový podstavec

1 Product

Part No. 102010 BES 17KG KT16 D337 SET

GTIN 4013364057814, Customs tariff No. (EU): 68109100, Gross weight: 17.62 kg, PU: 54.00 ks

Images

Additional information

Betonový podstavec s klínkem
betonový podstavec s klínkem
pro jímací tyče nebo volně stojící jímací tyče
v tříramenných stojanech,
k ochraně střešních nástaveb na plochých střechách
nebo pro výstavbu za použití distančních vzpěr z programu DEHNiso,
pro oblast koncovky vodičů HVI, oblast přizpůsobení vodičů HVI light
nebo pro oddálené okružní vedení.
Stohovatelné provedení,
odolnost vůči povětrnostním vlivům a mrazu
Hmotnost: 17 kg
Uchycení: klínek Ø 16 mm mm
Průměr: 337 mm
Materiál: Beton (C45/55)
Materiál klínku/adaptéru: nerez

Výrobek: DEHN
Typ: BES 17KG KT16 D337 SET
Obj. č.: 102010
nebo rovnocenný.

Certificates



Technical data

Hmotnost 17 kg
Uchycení klínek Ø 16 mm mm
Průměr 337 mm
Materiál Beton (C45/55)
Materiál klínku/adaptéru nerez

Product 102010 was added to Notepad.

Go to Notepad

Product 102010 was added to the cart.

Go to Web-Shop

Střešní držák vedení

1 Product

Part No. 253229 DLH ZS 20 23 V2A 4.7KG BES180 GP300 K

GTIN 4013364159846, Customs tariff No. (EU): 85389099, Gross weight: 4.89 kg, PU: 1.00 ks

Images

Additional information

Střešní držák vedení pro uchycení vodičů HVI, nerez
Střešní držák vedení s příchytkou se dvěma otvory k
instalaci vodiče HVI na ploché střechy.
Provedení s betonovým základem a podložkou
Celková hmotnost: cca 4,7 kg
Materiál držáku vedení: nerez
Průměr vodiče: 20-23 mm
Norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Výrobek: DEHN
Typ: DLH ZS 20 23 V2A 4.7KG BES180 GP300 K
Obj. č.: 253229
nebo rovnocenný.

Certificates



Technical data

Materiál držáku vedení nerez
Průměr vodiče 20-23 mm
Norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 253229 was added to Notepad.

Go to Notepad

Product 253229 was added to the cart.

Go to Web-Shop
back to top
