Paralelní svorky

Pro paralelní spojení dvou vodičů.

Pro stejný průměr, s jedním šroubem

2 Products

Part No. 306020 PV 7.10 FRM10X35 STTZN

GTIN 4013364096264, Customs tariff No. (EU): 85359000, Gross weight: 147.00 g, PU: 50.00 ks

Images

Additional information

Paralelní svorka s jedním šroubem, FeZn
Paralelní svorka pro paralelní spojení dvou vodičů
Materiál svorky: FeZn
Průměr vodičů: 7 - 10 mm
Šroub: M10 x 35 mm
Norma: ČSN EN 62561-1

Výrobek: DEHN
Typ: PV 7.10 FRM10X35 STTZN
Obj. č.: 306020
nebo rovnocenný.

Certificates



Technical data

Materiál svorky FeZn
Průměr vodičů 7 - 10 mm
Norma ČSN EN 62561-1
Zkratový proud (AC 50 Hz/DC) (1 s; ≤ 300 °C) 4,0 kA
*) viz. testovací protokol.

Product 306020 was added to Notepad.

Go to Notepad

Product 306020 was added to the cart.

Go to Web-Shop

Part No. 306029 PV 7.10 FRM10X35 V4A

GTIN 4013364129467, Customs tariff No. (EU): 85359000, Gross weight: 122.00 g, PU: 50.00 ks

Images

Additional information

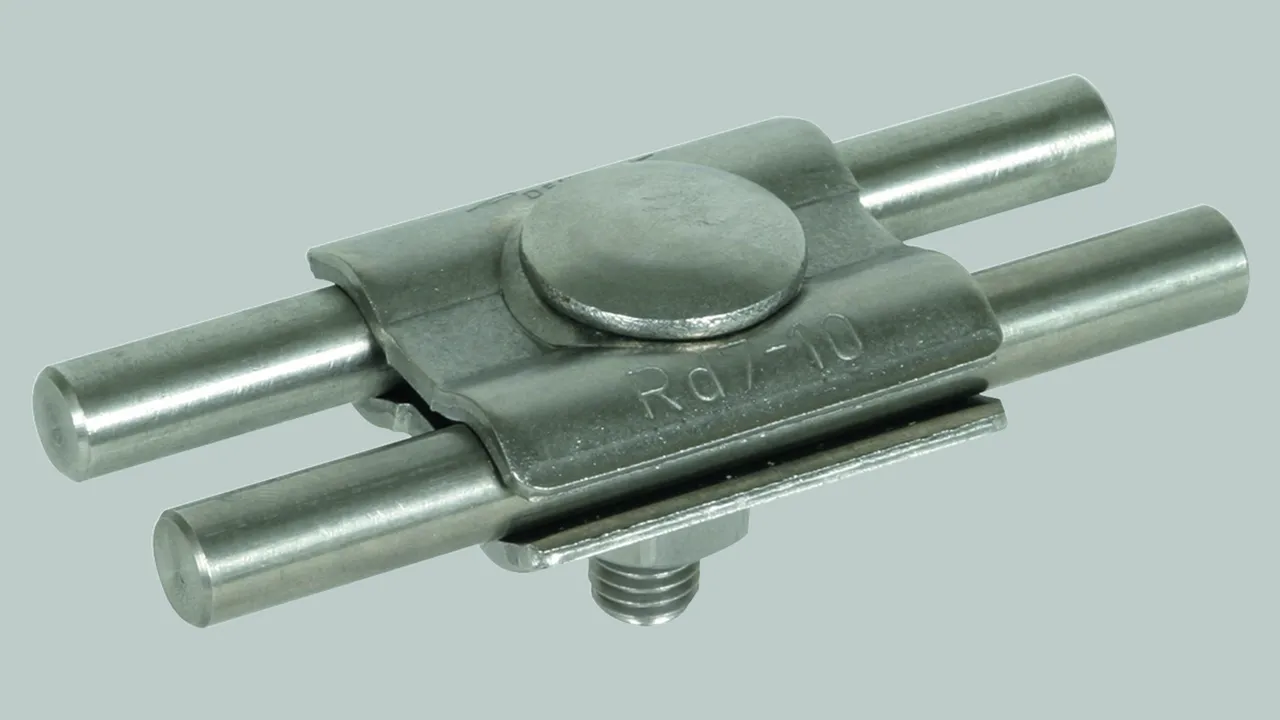

Paralelní svorka s jedním šroubem, nerez (V4A)
Paralelní svorka pro paralelní spojení dvou vodičů
Materiál svorky: nerez (V4A)
Průměr vodičů: 7 - 10 mm
Rozsah svorky (hrubě/jemně slaněný vodič): 25-120 mm2
Šroub: M10 x 35 mm
Norma: ČSN EN 62561-1

Výrobek: DEHN
Typ: PV 7.10 FRM10X35 V4A
Obj. č.: 306029
nebo rovnocenný.

Certificates



Technical data

Materiál svorky nerez (V4A)
Průměr vodičů 7 - 10 mm
Rozsah svorky (hrubě/jemně slaněný vodič) 25-120 mm2
Norma ČSN EN 62561-1
Zkratový proud (AC 50 Hz/DC) (1 s; ≤ 300 °C) 2,9 kA
*) viz. testovací protokol.

Product 306029 was added to Notepad.

Go to Notepad

Product 306029 was added to the cart.

Go to Web-Shop

Pro stejný průměr, se dvěma šrouby

2 Products

Part No. 307000 PV 7.10 SKM8X20 STTZN

GTIN 4013364024151, Customs tariff No. (EU): 85359000, Gross weight: 107.00 g, PU: 50.00 ks

Images

Additional information

Paralelní svorka se dvěma šrouby, FeZn
Paralelní svorka pro paralelní spojení dvou vodičů
Materiál svorky: FeZn
Průměr vodičů: 7 - 10 mm
Šroub: M8 x 20 mm
Norma: ČSN EN 62561-1

Výrobek: DEHN
Typ: PV 7.10 SKM8X20 STTZN
Obj. č.: 307000
nebo rovnocenný.

Certificates



Technical data

Materiál svorky FeZn
Průměr vodičů 7 - 10 mm
Norma ČSN EN 62561-1
*) viz. testovací protokol.

Product 307000 was added to Notepad.

Go to Notepad

Product 307000 was added to the cart.

Go to Web-Shop

Part No. 307007 PV 7.10 SKM8X20 CU

GTIN 4013364024168, Customs tariff No. (EU): 85359000, Gross weight: 106.00 g, PU: 50.00 ks

Images

Additional information

Paralelní svorka se dvěma šrouby, Cu
Paralelní svorka pro paralelní spojení dvou vodičů
Materiál svorky: Cu
Průměr vodičů: 7 - 10 mm
Rozsah svorky (hrubě/jemně slaněný vodič): 16-95 mm2
Šroub: M8 x 20 mm
Norma: ČSN EN 62561-1

Výrobek: DEHN
Typ: PV 7.10 SKM8X20 CU
Obj. č.: 307007
nebo rovnocenný.

Certificates



Technical data

Materiál svorky Cu
Průměr vodičů 7 - 10 mm
Rozsah svorky (hrubě/jemně slaněný vodič) 16-95 mm2
Norma ČSN EN 62561-1
*) viz. testovací protokol.

Product 307007 was added to Notepad.

Go to Notepad

Product 307007 was added to the cart.

Go to Web-Shop

Pro různé průměry, s jedním šroubem

2 Products

Part No. 306121 PV 6.22 FRM10X40 STBLANK

GTIN 4013364284920, Customs tariff No. (EU): 85359000, Gross weight: 163.16 g, PU: 50.00 ks

Images

Additional information

Paralelní svorka s jedním šroubem, ocel
Paralelní svorka pro paralelní spojení dvou vodičů
Materiál svorky: ocel
Průměr vodičů: 6 - 22/6 - 22 mm
Šroub: M10 x 40 mm
Norma: ČSN EN 62561-1

Výrobek: DEHN
Typ: PV 6.22 FRM10X40 STBLANK
Obj. č.: 306121
nebo rovnocenný.

Certificates



Technical data

Materiál svorky ocel
Průměr vodičů 6 - 22/6 - 22 mm
Norma ČSN EN 62561-1
Zkratový proud (AC 50 Hz/DC) (1 s; ≤ 300 °C) 6,1 kA
*) viz. testovací protokol.

Product 306121 was added to Notepad.

Go to Notepad

Product 306121 was added to the cart.

Go to Web-Shop

Part No. 306122 PV 6.22 FRM10X40 STTZN

GTIN 4013364284937, Customs tariff No. (EU): 85359000, Gross weight: 167.12 g, PU: 50.00 ks

Images

Additional information

Paralelní svorka s jedním šroubem, FeZn
Paralelní svorka pro paralelní spojení dvou vodičů
Materiál svorky: FeZn
Průměr vodičů: 6 - 22/6 - 22 mm
Šroub: M10 x 40 mm
Norma: ČSN EN 62561-1

Výrobek: DEHN
Typ: PV 6.22 FRM10X40 STTZN
Obj. č.: 306122
nebo rovnocenný.

Certificates



Technical data

Materiál svorky FeZn
Průměr vodičů 6 - 22/6 - 22 mm
Norma ČSN EN 62561-1
Zkratový proud (AC 50 Hz/DC) (1 s; ≤ 300 °C) 6,1 kA
*) viz. testovací protokol.

Product 306122 was added to Notepad.

Go to Notepad

Product 306122 was added to the cart.

Go to Web-Shop

Pro různé průměry 4 - 10 mm, se dvěma šrouby

2 Products

Part No. 305000 PV 4.10 SKM8X30 STTZN

GTIN 4013364041936, Customs tariff No. (EU): 85359000, Gross weight: 148.00 g, PU: 50.00 ks

Images

Additional information

Paralelní svorka pro různé průměry 4 - 10 mm, FeZn
Paralelní svorka pro paralelní spojení dvou vodičů
Materiál svorky: FeZn
Průměr vodičů: 4 - 10 mm
Šroub: M8 x 30 mm
Norma: ČSN EN 62561-1

Výrobek: DEHN
Typ: PV 4.10 SKM8X30 STTZN
Obj. č.: 305000
nebo rovnocenný.

Certificates



Technical data

Materiál svorky FeZn
Průměr vodičů 4 - 10 mm
Norma ČSN EN 62561-1
*) viz. testovací protokol.

Product 305000 was added to Notepad.

Go to Notepad

Product 305000 was added to the cart.

Go to Web-Shop

Part No. 305007 PV 4.10 SKM8X30 CU

GTIN 4013364052307, Customs tariff No. (EU): 85369095, Gross weight: 153.00 g, PU: 50.00 ks

Images

Additional information

Paralelní svorka pro různé průměry 4 - 10 mm, Cu
Paralelní svorka pro paralelní spojení dvou vodičů
Materiál svorky: Cu
Průměr vodičů: 4 - 10 mm
Rozsah svorky (hrubě/jemně slaněný vodič): 10-70 mm2
Šroub: M8 x 30 mm
Norma: ČSN EN 62561-1

Výrobek: DEHN
Typ: PV 4.10 SKM8X30 CU
Obj. č.: 305007
nebo rovnocenný.

Certificates



Technical data

Materiál svorky Cu
Průměr vodičů 4 - 10 mm
Rozsah svorky (hrubě/jemně slaněný vodič) 10-70 mm2
Norma ČSN EN 62561-1
Zkratový proud (AC 50 Hz/DC) (1 s; ≤ 300 °C) 13,6 kA
*) viz. testovací protokol.

Product 305007 was added to Notepad.

Go to Notepad

Product 305007 was added to the cart.

Go to Web-Shop

Pro stejné a různé průměry lan, malá

Se závitem ve spodním dílu a kontramatkou M8.
Udaný zkratový proud platí pro průřez měděného lana 70 mm2.

1 Product

Part No. 306100 PV 5.12.5 SKM8X45 CU

GTIN 4013364024113, Customs tariff No. (EU): 85359000, Gross weight: 238.30 g, PU: 25.00 ks

Images

Additional information

Paralelní svorka pro různé průměry lan, malá, Cu
Paralelní svorka pro paralelní spojení dvou lan
Materiál svorky: Cu
Průměr vodičů: 5 - 12,5 mm
Rozsah svorky (hrubě/jemně slaněný vodič): 16 - 95 mm2
Šroub: M8 x 45 mm
Norma: ČSN EN 62561-1

Výrobek: DEHN
Typ: PV 5.12.5 SKM8X45 CU
Obj. č.: 306100
nebo rovnocenný.

Certificates



Technical data

Materiál svorky Cu
Průměr vodičů 5 - 12,5 mm
Rozsah svorky (hrubě/jemně slaněný vodič) 16 - 95 mm2
Norma ČSN EN 62561-1
Zkratový proud (AC 50 Hz/DC) (1 s; ≤ 300 °C) 13,6 kA
*) viz. testovací protokol.

Product 306100 was added to Notepad.

Go to Notepad

Product 306100 was added to the cart.

Go to Web-Shop

Pro stejné a různé průměry lan, velká

Se závitem ve spodním dílu a kontramatkou M10.
Udaný zkratový proud platí pro průřez měděného lana 70 mm2.

1 Product

Part No. 306101 PV 5.16 SKM10X50 CU

GTIN 4013364024120, Customs tariff No. (EU): 85359000, Gross weight: 412.00 g, PU: 25.00 ks

Images

Additional information

Paralelní svorka pro různé průměry lan, velká, Cu
Paralelní svorka pro paralelní spojení dvou lan
Materiál svorky: Cu
Průměr vodičů: 5 - 16 mm
Rozsah svorky (hrubě/jemně slaněný vodič): 16 - 150 mm2
Šroub: M10 x 50 mm
Norma: ČSN EN 62561-1

Výrobek: DEHN
Typ: PV 5.16 SKM10X50 CU
Obj. č.: 306101
nebo rovnocenný.

Certificates



Technical data

Materiál svorky Cu
Průměr vodičů 5 - 16 mm
Rozsah svorky (hrubě/jemně slaněný vodič) 16 - 150 mm2
Norma ČSN EN 62561-1
Zkratový proud (AC 50 Hz/DC) (1 s; ≤ 300 °C) 13,6 kA
*) viz. testovací protokol.

Product 306101 was added to Notepad.

Go to Notepad

Product 306101 was added to the cart.

Go to Web-Shop
