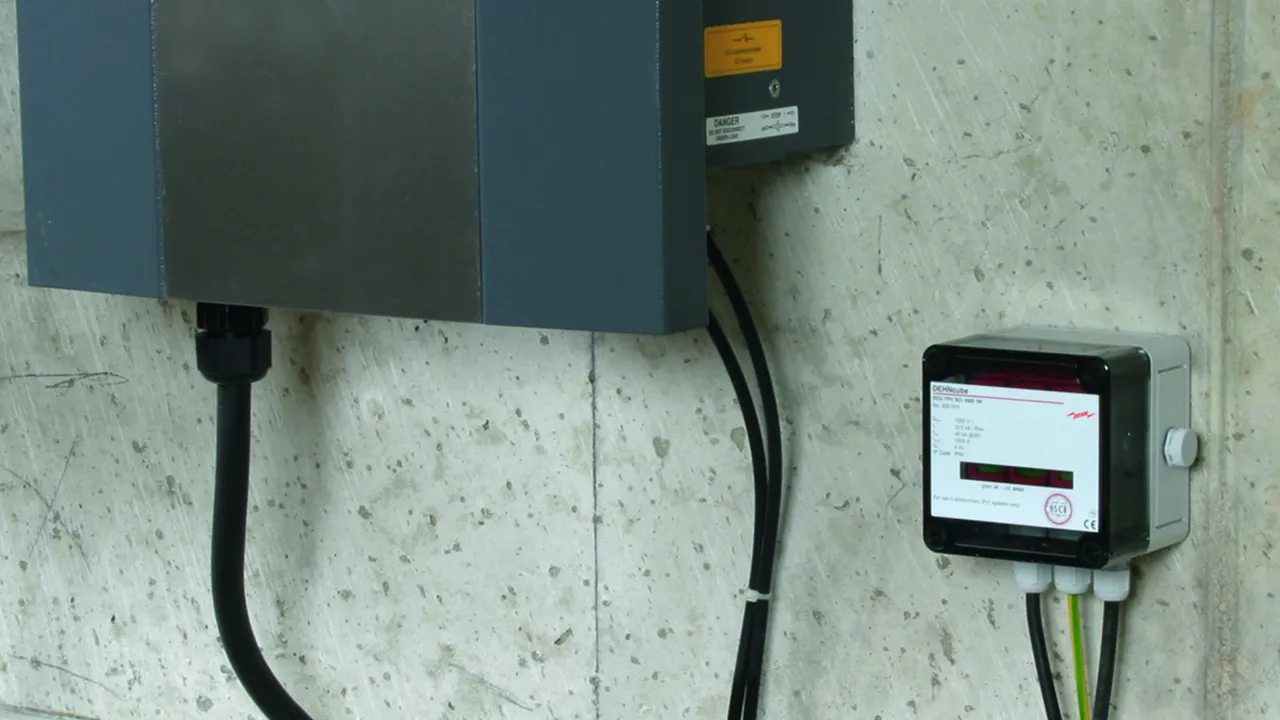

DEHNcube PV

  • Kompletně zapojený, vícepólový svodič přepětí určený pro ochranu fotovoltaických aplikací, s krytím IP 65
  • Nekomplikovaná instalace přepěťové ochrany, umístění mimo rozváděč
  • Předem připravené propojovací vedení je dostupné pro jednoduché připojení svodiče přepětí přímo k chráněnému střídači
  • Kombinované odpojovací a zkratovací zařízení s bezpečným odpojením ochranného modulu (patentovaný princip SCI)
  • Jednoduché a rychlé připojení svodiče prostřednictvím pružinových svorek, bez použití nářadí
  • Svodiče jsou testovány podle ČSN EN 61643-31
  • Instalace ve všech fotovoltaických systémech podle IEC 60364-7-712 (ČSN 33 2000-7-712)

DEHNcube YPV SCI 1000 1M

Dvoupólový svodič přepětí s krytím IP 65, s třístupňovým stejnosměrným odpojovacím a zkratovacím zařízením chrání jeden MPP vstup.

1 Product

Part No. 900910 DCU YPV SCI 1000 1M

GTIN 4013364155046, Customs tariff No. (EU): 85363030, Gross weight: 426.00 g, PU: 1.00 ks

Images

Additional information

Svodič přepětí DEHNcube YPV SCI 1000 1M
vícepólový svodič přepětí pro fotovoltaiku do 1000 V DC
chrání 1 vstup, s krytím IP65
ukazatel poruchy
typ 2 podle ČSN EN 61643-31 s třístupňovým DC odpojovacím zařízením
pro použití v souladu s IEC 60364-7-712
maximální FV napětí: <= 1000 V dc
jmenovitý impulzní proud: (8/20) 12,5 kA
celkový impulzní proud: (8/20) 40 kA
ochranná úroveň: <= 4 kV
zkratová pevnost Iscpv: 1000 A
rozměry: 94 x 94 x 81 mm
kabelové průchodky: 3x Ø 3 - 7 mm

Výrobek: DEHN
Typ: DCU YPV SCI 1000 1M
Obj. č.: 900910
nebo rovnocenný.

Certificates



SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

SPD podle ČSN EN 61643-31 / ... IEC 61643-31 typ 2/Třída II
Max. svorkové napětí FV (UCPV ) 1000 V
Zkratová pevnost (ISCPV ) 1 kA
Jmenovitý impulzní proud (8/20 µs) [(DC+/DC-) --> PE] (In ) 12,5 kA
Maximální impulzní proud (8/20 µs) [(DC+/DC-) --> PE] (Imax ) 25 kA
Ochranná úroveň (UP ) ≤ 4 kV
Krytí IP 65

Product 900910 was added to Notepad.

Go to Notepad

Product 900910 was added to the cart.

Go to Web-Shop

DEHNcube YPV SCI 1000 2M

Čtyřpólový svodič přepětí s krytím IP 65, s třístupňovým stejnosměrným odpojovacím a zkratovacím zařízením chrání dva MPP vstupy.

1 Product

Part No. 900920 DCU YPV SCI 1000 2M

GTIN 4013364155053, Customs tariff No. (EU): 85363030, Gross weight: 731.00 g, PU: 1.00 ks

Images

Additional information

Svodič přepětí DEHNcube YPV SCI 1000 2M
vícepólový svodič přepětí pro fotovoltaiku do 1000 V DC
chrání 2 vstupy, s krytím IP65
ukazatel poruchy
typ 2 podle ČSN EN 61643-31 s třístupňovým DC odpojovacím zařízením
pro použití v souladu s IEC 60364-7-712
maximální FV napětí: <= 1000 V dc
jmenovitý impulzní proud: (8/20) 12,5 kA
celkový impulzní proud: (8/20) 40 kA
ochranná úroveň: <= 4 kV
zkratová pevnost Iscpv: 1000 A
rozměry: 130 x 94 x 81 mm
kabelové průchodky: 5x Ø 3 - 7 mm

Výrobek: DEHN
Typ: DCU YPV SCI 1000 2M
Obj. č.: 900920
nebo rovnocenný.

Certificates



SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

SPD podle ČSN EN 61643-31 / ... IEC 61643-31 typ 2/Třída II
Max. svorkové napětí FV (UCPV ) 1000 V
Zkratová pevnost (ISCPV ) 1 kA
Jmenovitý impulzní proud (8/20 µs) [(DC+/DC-) --> PE] (In ) 12,5 kA
Maximální impulzní proud (8/20 µs) [(DC+/DC-) --> PE] (Imax ) 25 kA
Ochranná úroveň (UP ) ≤ 4 kV
Krytí IP 65

Product 900920 was added to Notepad.

Go to Notepad

Product 900920 was added to the cart.

Go to Web-Shop

DEHNcube 2 YPV 1100 1M 2S

Rozvodná skříň generátoru pro fotovoltaické systémy do 1100 V DC k ochraně jednoho vstupu MPP a dvou stringů.
S přepěťovou ochranou a push-in svorkami pro vstup a výstup.

1 Product

Part No. 900913 DCU 2 YPV 1100 1M 2S

GTIN 4013364492455, Customs tariff No. (EU): 85372091, Gross weight: 1.59 kg, PU: 1.00 ks

Images

Additional information

Rozvodná skříň generátoru DCU 2 YPV 1100 1M 2S
Rozvodná skříň generátoru do 1100 V DC
k ochraně jednoho vstupu MPP a
dvou stringů, stupeň krytí IP65
ukazatel poruchy
Rozvodná skříň generátoru podle DIN EN IEC 61439-2
Použití podle IEC 60364-7-712
Maximální FV napětí: <=1100 V dc
Jmenovitý svodový impulzní proud: (8/20) 20 kA
Celkový impulzní proud: (8/20) 40 kA
Ochranná úroveň: <= 4 kV
Zkratová pevnost Iscpv: 10 kA
Rozměry: 180 x 182 x 111 mm
Kabelový vstup: 2x trojnásobné šroubení (2,5 mm² – 6 mm² FV vodič)
Kabelový vstup: 2x M20 (16 mm²)

Výrobek: DEHN
Typ: DCU 2 YPV 1100 1M 2S
Obj. č.: 900913
nebo rovnocenný.



SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

SPD podle ČSN EN 61643-31 / ... IEC 61643-31 typ 2/Třída II
Max. svorkové napětí FV (UCPV ) 1100 V
Zkratová pevnost (ISCPV ) 10 kA
Jmenovitý impulzní proud (8/20 µs) [(DC+/DC-) --> PE] (In ) 20 kA
Maximální impulzní proud (8/20 µs) [(DC+/DC-) --> PE] (Imax ) 40 kA
Ochranná úroveň (UP ) ≤ 4 kV
Krytí IP 65

Product 900913 was added to Notepad.

Go to Notepad

Product 900913 was added to the cart.

Go to Web-Shop

DEHNcube 2 YPV 1100 2M 1S

Rozvodná skříň generátoru pro fotovoltaické systémy do 1100 V DC k ochraně dvou vstupů MPP a jednoho stringu.
S přepěťovou ochranou a push-in svorkami pro vstup a výstup.

1 Product

Part No. 900921 DCU 2 YPV 1100 2M 1S

GTIN 4013364492462, Customs tariff No. (EU): 85372091, Gross weight: 2.14 kg, PU: 1.00 ks

Images

Additional information

Rozvodná skříň generátoru DCU 2 YPV 1100 2M 1S
Rozvodná skříň generátoru do 1100 V DC
k ochraně dvou vstupů MPP
a jednoho stringu, stupeň krytí IP65
ukazatel poruchy
Rozvodná skříň generátoru podle DIN EN IEC 61439-2
Použití podle IEC 60364-7-712
Maximální FV napětí: <=1100 V dc
Jmenovitý svodový impulzní proud: (8/20) 20 kA
Celkový impulzní proud: (8/20) 40 kA
Ochranná úroveň: <= 4 kV
Zkratová pevnost Iscpv: 10 kA
Rozměry: 180 x 182 x 111 mm
Kabelový vstup: 2x čtyřnásobné šroubení (2,5 mm² – 6 mm² FV vodič)
Kabelový vstup: 2x M20 (16 mm²)

Výrobek: DEHN
Typ: DCU 2 YPV 1100 2M 1S
Obj. č.: 900921
nebo rovnocenný.



SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

SPD podle ČSN EN 61643-31 / ... IEC 61643-31 typ 2/Třída II
Max. svorkové napětí FV (UCPV ) 1100 V
Zkratová pevnost (ISCPV ) 10 kA
Jmenovitý impulzní proud (8/20 µs) [(DC+/DC-) --> PE] (In ) 20 kA
Maximální impulzní proud (8/20 µs) [(DC+/DC-) --> PE] (Imax ) 40 kA
Ochranná úroveň (UP ) ≤ 4 kV
Krytí IP 65

Product 900921 was added to Notepad.

Go to Notepad

Product 900921 was added to the cart.

Go to Web-Shop

DEHNcube 2 YPV 1100 2M 2S

Rozvodná skříň generátoru pro fotovoltaické systémy do 1100 V DC k ochraně dvou vstupů MPP a dvou stringů.
S přepěťovou ochranou a push-in svorkami pro vstup a výstup.

1 Product

Part No. 900923 DCU 2 YPV 1100 2M 2S

GTIN 4013364492400, Customs tariff No. (EU): 85372091, Gross weight: 2.21 kg, PU: 1.00 ks

Images

Additional information

Rozvodná skříň generátoru DCU 2 YPV 1100 2M 2S
Rozvodná skříň generátoru do 1100 V DC
k ochraně dvou vstupů MPP
a dvou stringů, stupeň krytí IP65
ukazatel poruchy
Rozvodná skříň generátoru podle DIN EN IEC 61439-2
Použití podle IEC 60364-7-712
Maximální FV napětí: <=1100 V dc
Jmenovitý svodový impulzní proud: (8/20) 20 kA
Celkový impulzní proud: (8/20) 40 kA
Ochranná úroveň: <= 4 kV
Zkratová pevnost Iscpv: 10 kA
Rozměry: 180 x 182 x 111 mm
Kabelový vstup: 4x trojnásobné šroubení (2,5 mm² – 6 mm² FV vodič)
Kabelový vstup: 2x M20 (16 mm²)

Výrobek: DEHN
Typ: DCU 2 YPV 1100 2M 2S
Obj. č.: 900923
nebo rovnocenný.



SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

SPD podle ČSN EN 61643-31 / ... IEC 61643-31 typ 2/Třída II
Max. svorkové napětí FV (UCPV ) 1100 V
Zkratová pevnost (ISCPV ) 10 kA
Jmenovitý impulzní proud (8/20 µs) [(DC+/DC-) --> PE] (In ) 20 kA
Maximální impulzní proud (8/20 µs) [(DC+/DC-) --> PE] (Imax ) 40 kA
Ochranná úroveň (UP ) ≤ 4 kV
Krytí IP 65

Product 900923 was added to Notepad.

Go to Notepad

Product 900923 was added to the cart.

Go to Web-Shop

DEHNcube 2 YPV 1+2 1000 1M 2S FM

Rozvodná skříň generátoru pro fotovoltaické systémy do 1000 V DC se zkušební svorkou k ochraně jednoho vstupu MPP a dvou stringů.
S přepěťovou ochranou a push-in svorkami pro vstup a výstup.

1 Product

Part No. 900975 DCU 2 YPV 1+2 1000 1M 2S FM

GTIN 4013364520318, Customs tariff No. (EU): 85371098, Gross weight: 1.85 kg, PU: 1.00 ks

Images

Additional information

GAK DCU 2 YPV 1+2 1000 1M 2S FM
Rozvodná skříň generátoru do 1000 V DC
k ochraně jednoho vstupu MPP a
dvou stringů, stupeň krytí IP65
s kontaktem dálkové signalizace, ukazatelem poruchy
Rozvodná skříň generátoru podle DIN EN IEC 61439-2
Použití podle IEC 60364-7-712
Maximální FV napětí: <=1000 V DC
Jmenovitý svodový impulzní proud: (8/20) 20 kA
Celkový impulzní proud: (8/20) 40 kA
Ochranná úroveň: <= 3,8 kV
Zkratová pevnost Iscpv: 10 kA
Rozměry: 182 x 180 x 111 mm
Kabelový vstup: 2x trojnásobné šroubení
(2,5 mm² – 6 mm² FV vodič)
Kabelový vstup: 2x M20

Výrobek: DEHN
Typ: DCU 2 YPV 1+2 1000 1M 2S FM
Obj. č.: 900975
nebo rovnocenný.

Certificates



SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

SPD podle ČSN EN 61643-31 / ... IEC 61643-31 typ 1 + typ 2 / třída I + třída II
Max. svorkové napětí FV (UCPV ) 1000 V
Zkratová pevnost (ISCPV ) 10 kA
Jmenovitý impulzní proud (8/20 µs) [(DC+/DC-) --> PE] (In ) 20 kA
Maximální impulzní proud (8/20 µs) [(DC+/DC-) --> PE] (Imax ) 40 kA
Ochranná úroveň (UP ) ≤ 3,8 kV
Krytí IP 65

Product 900975 was added to Notepad.

Go to Notepad

Product 900975 was added to the cart.

Go to Web-Shop

DEHNcube 2 YPV 1+2 1000 2M 2S FM

Rozvodná skříň generátoru pro fotovoltaické systémy do 1000 V DC se zkušební svorkou k ochraně dvou vstupů MPP a dvou stringů.
S přepěťovou ochranou a push-in svorkami pro vstup a výstup.

1 Product

Part No. 900976 DCU 2 YPV 1+2 1000 2M 2S FM

GTIN 4013364520295, Customs tariff No. (EU): 85371098, Gross weight: 2.69 kg, PU: 1.00 ks

Images

Additional information

Rozvodná skříň generátoru DCU 2 YPV 1+2 1000 2M 2S FM
Rozvodná skříň generátoru do 1000 V DC
k ochraně dvou vstupů MPP
a dvou stringů, stupeň krytí IP65
s kontaktem dálkové signalizace, ukazatelem poruchy
Rozvodná skříň generátoru podle DIN EN IEC 61439-2
Použití podle IEC 60364-7-712
Maximální FV napětí: <=1100 V dc
Jmenovitý svodový impulzní proud: (8/20) 20 kA
Celkový impulzní proud: (8/20) 40 kA
Ochranná úroveň: <= 3,8 kV
Zkratová pevnost Iscpv: 10 kA
Rozměry: 254 x 180 x 111 mm
Kabelový vstup: 4x trojnásobné šroubení
(2,5 mm² – 6 mm² FV vodič)
Kabelový vstup: 2x M20

Výrobek: DEHN
Typ: DCU 2 YPV 1+2 1000 2M 2S FM
Obj. č.: 900976
nebo rovnocenný.

Certificates



SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

SPD podle ČSN EN 61643-31 / ... IEC 61643-31 typ 1 + typ 2 / třída I + třída II
Max. svorkové napětí FV (UCPV ) 1000 V
Zkratová pevnost (ISCPV ) 10 kA
Jmenovitý impulzní proud (8/20 µs) [(DC+/DC-) --> PE] (In ) 20 kA
Maximální impulzní proud (8/20 µs) [(DC+/DC-) --> PE] (Imax ) 40 kA
Ochranná úroveň (UP ) ≤ 3,8 kV
Krytí IP 65

Product 900976 was added to Notepad.

Go to Notepad

Product 900976 was added to the cart.

Go to Web-Shop

DEHNcube 2 YPV 1+2 1000 3M 2S FM

Rozvodná skříň generátoru pro fotovoltaické systémy do 1000 V DC se zkušebními svorkami k ochraně tří vstupů MPP a dvou stringů.
S přepěťovou ochranou a push-in svorkami pro vstup a výstup.

1 Product

Part No. 900978 DCU 2 YPV 1+2 1000 3M 2S FM

GTIN 4013364534766, Customs tariff No. (EU): 85372091, Gross weight: 3.58 kg, PU: 1.00 ks

Images

Additional information

GAK DCU 2 YPV 1+2 1000 3M 2S FM
Rozvodná skříň generátoru do 1000 V DC
k ochraně tří vstupů MPP a
dvou stringů, stupeň krytí IP65
s kontaktem dálkové signalizace, ukazatelem poruchy
Rozvodná skříň generátoru podle DIN EN IEC 61439-2
Použití podle IEC 60364-7-712
Maximální FV napětí: <=1000 V DC
In: (8/20) 20 kA / pól
Itotal: (10/350) 12,5 kA
Up: <= 3,8 kV
Zkratová pevnost Iscpv: 10 kA
Rozměry: 361 x 254 x 111 mm
Kabelový vstup: 3x šestinásobné šroubení
(2,5 mm² – 6 mm² FV vodič)
Kabelový vstup: 2x M20

Výrobek: DEHN
Typ: DCU 2 YPV 1+2 1000 3M 2S FM
Obj. č.: 900978
nebo rovnocenný.



SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

SPD podle ČSN EN 61643-31 / ... IEC 61643-31 typ 1 + typ 2 / třída I + třída II
Max. svorkové napětí FV (UCPV ) 1000 V
Zkratová pevnost (ISCPV ) 10 kA
Jmenovitý impulzní proud (8/20 µs) [(DC+/DC-) --> PE] (In ) 20 kA
Maximální impulzní proud (8/20 µs) [(DC+/DC-) --> PE] (Imax ) 40 kA
Ochranná úroveň (UP ) ≤ 3,8 kV
Krytí IP 65

Product 900978 was added to Notepad.

Go to Notepad

Product 900978 was added to the cart.

Go to Web-Shop

DEHNcube 2 YPV 1100 1M 1S MC4 FM

Rozvodná skříň generátoru pro fotovoltaické systémy do 1100 V DC k ochraně jednoho vstupu MPP a jednoho stringu.

1 Product

Part No. 900911 DCU 2 YPV 1100 1M 1S MC4 FM

GTIN 4013364529182, Customs tariff No. (EU): 85372091, Gross weight: 1027.00 g, PU: 1.00 ks

Images

Additional information

GAK DCU 2 YPV 1100 1M 1S MC4 FM
Rozvodná skříň generátoru do 1100 V DC
k ochraně jednoho vstupu MPP
a jednoho stringu, stupeň krytí IP65
s kontaktem dálkové signalizace, ukazatelem poruchy
Rozvodná skříň generátoru podle DIN EN IEC 61439-2
Použití podle IEC 60364-7-712
Maximální FV napětí: <=1100 V DC
Jmenovitý svodový impulzní proud: (8/20) 20 kA
Celkový impulzní proud: (8/20) 40 kA
Ochranná úroveň: <= 4 kV
Zkratová pevnost Iscpv: 10 kA
Rozměry: 180 x 130 x 111 mm
Typ připojení: připojovací konektor MC4 originál

Výrobek: DEHN
Typ: DCU 2 YPV 1100 1M 1S MC4 FM
Obj. č.: 900911
nebo rovnocenný.

Certificates



SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

SPD podle ČSN EN 61643-31 / ... IEC 61643-31 typ 2/Třída II
Max. svorkové napětí FV (UCPV ) 1100 V
Zkratová pevnost (ISCPV ) 10 kA
Jmenovitý impulzní proud (8/20 µs) [(DC+/DC-) --> PE] (In ) 20 kA
Maximální impulzní proud (8/20 µs) [(DC+/DC-) --> PE] (Imax ) 40 kA
Ochranná úroveň (UP ) ≤ 4 kV
Krytí IP 65

Product 900911 was added to Notepad.

Go to Notepad

Product 900911 was added to the cart.

Go to Web-Shop

DEHNcube 2 YPV 1100 2M 1S MC4

Rozvodná skříň generátoru pro fotovoltaické systémy do 1100 V DC k ochraně dvou vstupů MPP a jednoho stringu.

1 Product

Part No. 900924 DCU 2 YPV 1100 2M 1S MC4

GTIN 4013364529205, Customs tariff No. (EU): 85372091, Gross weight: 1963.00 g, PU: 1.00 ks

Images

Additional information

GAK DCU 2 YPV 1100 2M 1S MC4
Rozvodná skříň generátoru do 1100 V DC
k ochraně dvou vstupů MPP
a jednoho stringu, stupeň krytí IP65
ukazatel poruchy
Rozvodná skříň generátoru podle DIN EN IEC 61439-2
Použití podle IEC 60364-7-712
Maximální FV napětí: <=1100 V DC
Jmenovitý svodový impulzní proud: (8/20) 20 kA
Celkový impulzní proud: (8/20) 40 kA
Ochranná úroveň: <= 4 kV
Zkratová pevnost Iscpv: 10 kA
Rozměry: 180 x 180 x 111 mm
Typ připojení: připojovací konektor MC4 originál

Výrobek: DEHN
Typ: DCU 2 YPV 1100 2M 1S MC4
Obj. č.: 900924
nebo rovnocenný.

Certificates



SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

SPD podle ČSN EN 61643-31 / ... IEC 61643-31 typ 2/Třída II
Max. svorkové napětí FV (UCPV ) 1100 V
Zkratová pevnost (ISCPV ) 10 kA
Jmenovitý impulzní proud (8/20 µs) [(DC+/DC-) --> PE] (In ) 20 kA
Maximální impulzní proud (8/20 µs) [(DC+/DC-) --> PE] (Imax ) 40 kA
Ochranná úroveň (UP ) ≤ 4 kV
Krytí IP 65

Product 900924 was added to Notepad.

Go to Notepad

Product 900924 was added to the cart.

Go to Web-Shop

DEHNcube 2 YPV 1100 3M 1S MC4 FM

Rozvodná skříň generátoru pro fotovoltaické systémy do 1100 V DC k ochraně tří vstupů MPP a jednoho stringu.

1 Product

Part No. 900931 DCU 2 YPV 1100 3M 1S MC4 FM

GTIN 4013364534742, Customs tariff No. (EU): 85372091, Gross weight: 2.24 kg, PU: 1.00 ks

Images

Additional information

GAK DCU 2 YPV 1100 3M 1S MC4 FM
Rozvodná skříň generátoru do 1100 V DC
k ochraně tří vstupů MPP
a jednoho stringu, stupeň krytí IP65
s kontaktem dálkové signalizace, ukazatelem poruchy
Rozvodná skříň generátoru podle DIN EN IEC 61439-2
Použití podle IEC 60364-7-712
Maximální FV napětí: <=1100 V DC
In: (8/20) 20 kA / pól
Itotal: (8/20) 40 kA
Up: <= 4 kV
Zkratová pevnost Iscpv: 10 kA
Rozměry: 254 x 180 x 111 mm
Typ připojení: připojovací konektor MC4 originál

Výrobek: DEHN
Typ: DCU 2 YPV 1100 3M 1S MC4 FM
Obj. č.: 900931
nebo rovnocenný.



SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

SPD podle ČSN EN 61643-31 / ... IEC 61643-31 typ 2/Třída II
Max. svorkové napětí FV (UCPV ) 1100 V
Zkratová pevnost (ISCPV ) 10 kA
Jmenovitý impulzní proud (8/20 µs) [(DC+/DC-) --> PE] (In ) 20 kA
Maximální impulzní proud (8/20 µs) [(DC+/DC-) --> PE] (Imax ) 40 kA
Ochranná úroveň (UP ) ≤ 4 kV
Krytí IP 65

Product 900931 was added to Notepad.

Go to Notepad

Product 900931 was added to the cart.

Go to Web-Shop

DEHNcube 2 YPV 1+2 1200 1M 1S MC4

Rozvodná skříň generátoru pro fotovoltaické systémy do 1200 V DC k ochraně jednoho vstupu MPP a jednoho stringu.

1 Product

Part No. 900985 DCU 2 YPV 1+2 1200 1M 1S MC4

GTIN 4013364529199, Customs tariff No. (EU): 85372091, Gross weight: 1169.00 g, PU: 1.00 ks

Images

Additional information

GAK DCU 2 YPV 1+2 1200 1M 1S MC4
Rozvodná skříň generátoru do 1200 V DC
k ochraně jednoho vstupu MPP
a jednoho stringu, stupeň krytí IP65
ukazatel poruchy
Rozvodná skříň generátoru podle DIN EN IEC 61439-2
Použití podle IEC 60364-7-712
Maximální FV napětí: <=1200 V DC
In: (8/20) 20 kA / pól
Itotal: (10/350) 12,5 kA
Up: <= 3,8 kV
Zkratová pevnost Iscpv: 10 kA
Rozměry: 180 x 130 x 111 mm
Typ připojení: připojovací konektor MC4 originál

Výrobek: DEHN
Typ: DCU 2 YPV 1+2 1200 1M 1S MC4
Obj. č.: 900985
nebo rovnocenný.

Certificates



SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

SPD podle ČSN EN 61643-31 / ... IEC 61643-31 typ 1 + typ 2/Třída I + Třída II
Zkratová pevnost (ISCPV ) 10 kA
Ochranná úroveň (UP ) < 3,8 kV
Krytí IP 65

Product 900985 was added to Notepad.

Go to Notepad

Product 900985 was added to the cart.

Go to Web-Shop

DEHNcube 2 YPV 1+2 1200 2M 1S MC4

Rozvodná skříň generátoru pro fotovoltaické systémy do 1200 V DC k ochraně dvou vstupů MPP a jednoho stringu.

1 Product

Part No. 900986 DCU 2 YPV 1+2 1200 2M 1S MC4

GTIN 4013364529212, Customs tariff No. (EU): 85372091, Gross weight: 2.76 kg, PU: 1.00 ks

Images

Additional information

GAK DCU 2 YPV 1+2 1200 2M 1S MC4
Rozvodná skříň generátoru do 1200 V DC
k ochraně dvou vstupů MPP
a jednoho stringu, stupeň krytí IP65
ukazatel poruchy
Rozvodná skříň generátoru podle DIN EN IEC 61439-2
Použití podle IEC 60364-7-712
Maximální FV napětí: <=1200 V DC
In: (8/20) 20 kA / pól
Itotal: (10/350) 12,5 kA
Up: <= 3,8 kV
Zkratová pevnost Iscpv: 10 kA
Rozměry: 254 x 180 x 111 mm
Typ připojení: připojovací konektor MC4 originál

Výrobek: DEHN
Typ: DCU 2 YPV 1+2 1200 2M 1S MC4
Obj. č.: 900986
nebo rovnocenný.

Certificates



SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

SPD podle ČSN EN 61643-31 / ... IEC 61643-31 typ 1 + typ 2/Třída I + Třída II
Zkratová pevnost (ISCPV ) 10 kA
Ochranná úroveň (UP ) < 3,8 kV
Krytí IP 65

Product 900986 was added to Notepad.

Go to Notepad

Product 900986 was added to the cart.

Go to Web-Shop

DEHNcube 2 YPV 1+2 1200 2M 2S MC4

Rozvodná skříň generátoru pro fotovoltaické systémy do 1200 V DC k ochraně dvou vstupů MPP a dvou stringů.

1 Product

Part No. 900987 DCU 2 YPV 1+2 1200 2M 2S MC4

GTIN 4013364534735, Customs tariff No. (EU): 85372091, Gross weight: 2.31 kg, PU: 1.00 ks

Images

Additional information

GAK DCU 2 YPV 1+2 1200 2M 2S MC4
Rozvodná skříň generátoru do 1200 V DC
k ochraně dvou vstupů MPP
a dvou stringů, stupeň krytí IP65
ukazatel poruchy
Rozvodná skříň generátoru podle DIN EN IEC 61439-2
Použití podle IEC 60364-7-712
Maximální FV napětí: <=1200 V DC
In: (8/20) 20 kA / pól
Itotal: (10/350) 12,5 kA
Up: <= 3,8 kV
Zkratová pevnost Iscpv: 10 kA
Rozměry: 254 x 180 x 111 mm
Typ připojení: připojovací konektor MC4 originál

Výrobek: DEHN
Typ: DCU 2 YPV 1+2 1200 2M 2S MC4
Obj. č.: 900987
nebo rovnocenný.



SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

SPD podle ČSN EN 61643-31 / ... IEC 61643-31 typ 1 + typ 2/Třída I + Třída II
Zkratová pevnost (ISCPV ) 10 kA
Ochranná úroveň (UP ) < 3,8 kV
Krytí IP 65

Product 900987 was added to Notepad.

Go to Notepad

Product 900987 was added to the cart.

Go to Web-Shop

DEHNcube 2 YPV 1+2 1200 3M 1S MC4

Rozvodná skříň generátoru pro fotovoltaické systémy do 1200 V DC k ochraně tří vstupů MPP a jednoho stringu.

1 Product

Part No. 900988 DCU 2 YPV 1+2 1200 3M 1S MC4 FM

GTIN 4013364534759, Customs tariff No. (EU): 85372091, Gross weight: 3.70 kg, PU: 1.00 ks

Images

Additional information

GAK DCU 2 YPV 1200 3M 1S MC4 FM
Rozvodná skříň generátoru do 1200 V DC
k ochraně tří vstupů MPP
a jednoho stringu, stupeň krytí IP65
s kontaktem dálkové signalizace, ukazatelem poruchy
Rozvodná skříň generátoru podle DIN EN IEC 61439-2
Použití podle IEC 60364-7-712
Maximální FV napětí: <=1200 V DC
In: (8/20) 20 kA / pól
Itotal: (10/350) 12,5 kA
Up: <= 3,8 kV
Zkratová pevnost Iscpv: 10 kA
Rozměry: 361 x 254 x 111 mm
Typ připojení: připojovací konektor MC4 originál

Výrobek: DEHN
Typ: DCU 2 YPV 1+2 1200 3M 1S MC4 FM
Obj. č.: 900988
nebo rovnocenný.



SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

SPD podle ČSN EN 61643-31 / ... IEC 61643-31 typ 1 + typ 2/Třída I + Třída II
Zkratová pevnost (ISCPV ) 10 kA
Ochranná úroveň (UP ) < 3,8 kV
Krytí IP 65

Product 900988 was added to Notepad.

Go to Notepad

Product 900988 was added to the cart.

Go to Web-Shop
back to top
