Part No. 900070 DCB YPV 1200

GTIN 6942299504521, Customs tariff No. (EU): 85354000, Gross weight: 639.16 g, PU: 1.00 ks

Predecessor

Images

Additional information

CAD files

Kombinovaný svodič DEHNcombo YPV 1200
vícepólový kombinovaný svodič typ 1 + typ 2
pro fotovoltaické (střídače nebo jiné FV zdroje) aplikace až do 1200 V DC
s třístupňovým DC odpojovacím zařízením, šířka 4TE
svodič typ 1 + typ 2 podle ČSN EN 50539-11
instalace podle IEC 60364-7-712
kombinované odpojovací a zkratovací zařízení
ukazatel poruchy
maximální svorkové napětí: <= 1200 V dc
celkový impulzní proud: 12,5 kA
ochranná úroveň: <= 3,8 kV
zkratová pevnost Iscpv: 10 kA

Výrobek: DEHN
Typ: DCB YPV 1200
Obj. č.: 900070
nebo rovnocenný.

Certificates

SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

SPD podle ČSN EN 61643-31 / ... IEC 61643-31	typ 1 + typ 2/Třída I + Třída II
Max. svorkové napětí FV [DC+ -> DC-] (U_CPV )	≤ 1200 V
Zkratová pevnost (I_SCPV )	10 kA
Celkový impulzní proud (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Bleskový proud (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Ochranná úroveň [(DC+/DC-) -> PE] (U_P )	< 3,8 kV
Certifikace	KEMA, UL

SPD podle ČSN EN 61643-31 / ... IEC 61643-31	typ 1 + typ 2/Třída I + Třída II
Max. svorkové napětí FV [DC+ -> DC-] (U_CPV )	≤ 1200 V
Max. svorkové napětí FV [DC+/DC- -> PE] (U_CPV )	≤ 1200 V
Zkratová pevnost (I_SCPV )	10 kA
Jmenovitý impulzní proud (8/20 µs) (I_n )	20 kA
Max. impulzní proud (8/20 µs) (I_max )	40 kA
Celkový impulzní proud (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Celkový impulzní proud (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Bleskový proud (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Ochranná úroveň [(DC+/DC-) -> PE] (U_P )	< 3,8 kV
Ochranná úroveň [DC+ -> DC-] (U_P )	< 3,8 kV
Doba odezvy (t_A )	≤ 25 ns
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (min.)	1,5 mm² jedno/vícežilový
Průřez připojovacích vodičů (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	4 TE, DIN 43880
Certifikace	KEMA, UL
Rozšířená technická data:	---------------------------------
– Instalace v DC bateriových úložištích do I_SCCR	≤ 100 kA (t ≤ 5,83 ms)
– Předjištění pro DC bateriová úložiště do I_SCCR	Bussman HLS 2000Vdc / 200 A 2+/A173 DST aR, Herst.Art.Nr.: 170M2040
– Předjištění pro DC bateriová úložiště do I_SCCR	Mersen Protistor D122SD20C200QF 200A 2000V DC aR

Product 900070 was added to Notepad.

Go to Notepad

Product 900070 was added to the cart.

Go to Web-Shop

Part No. 900071 DCB YPV 1500

GTIN 6942299504545, Customs tariff No. (EU): 85354000, Gross weight: 636.22 g, PU: 1.00 ks

Predecessor

Images

Additional information

CAD files

Kombinovaný svodič DEHNcombo YPV 1500
vícepólový kombinovaný svodič typ 1 + typ 2
pro fotovoltaické (střídače nebo jiné FV zdroje) aplikace až do 1500 V DC
s třístupňovým DC odpojovacím zařízením, šířka 4TE
svodič typ 1 + typ 2 podle ČSN EN 50539-11
instalace podle IEC 60364-7-712
kombinované odpojovací a zkratovací zařízení
ukazatel poruchy
maximální svorkové napětí: <= 1500 V dc
celkový impulzní proud: 12,5 kA
ochranná úroveň: <= 4,5 kV
zkratová pevnost Iscpv: 10 kA

Výrobek: DEHN
Typ: DCB YPV 1500
Obj. č.: 900071
nebo rovnocenný.

Certificates

SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

SPD podle ČSN EN 61643-31 / ... IEC 61643-31	typ 1 + typ 2/Třída I + Třída II
Max. svorkové napětí FV [DC+ -> DC-] (U_CPV )	≤ 1500 V
Zkratová pevnost (I_SCPV )	10 kA
Celkový impulzní proud (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Bleskový proud (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Ochranná úroveň [(DC+/DC-) -> PE] (U_P )	< 4,5 kV
Certifikace	KEMA, UL

SPD podle ČSN EN 61643-31 / ... IEC 61643-31	typ 1 + typ 2/Třída I + Třída II
Max. svorkové napětí FV [DC+ -> DC-] (U_CPV )	≤ 1500 V
Max. svorkové napětí FV [DC+/DC- -> PE] (U_CPV )	≤ 1500 V
Zkratová pevnost (I_SCPV )	10 kA
Jmenovitý impulzní proud (8/20 µs) (I_n )	20 kA
Max. impulzní proud (8/20 µs) (I_max )	40 kA
Celkový impulzní proud (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Celkový impulzní proud (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Bleskový proud (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Ochranná úroveň [(DC+/DC-) -> PE] (U_P )	< 4,5 kV
Ochranná úroveň [DC+ -> DC-] (U_P )	< 4,5 kV
Doba odezvy (t_A )	≤ 25 ns
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (min.)	1,5 mm² jedno/vícežilový
Průřez připojovacích vodičů (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	4 TE, DIN 43880
Certifikace	KEMA, UL
Rozšířená technická data:	---------------------------------
– Instalace v DC bateriových úložištích do I_SCCR	≤ 100 kA (t ≤ 5,83 ms)
– Předjištění pro DC bateriová úložiště do I_SCCR	Bussman HLS 2000Vdc / 200 A 2+/A173 DST aR, Herst.Art.Nr.: 170M2040
– Předjištění pro DC bateriová úložiště do I_SCCR	Mersen Protistor D122SD20C200QF 200A 2000V DC aR

Product 900071 was added to Notepad.

Go to Notepad

Product 900071 was added to the cart.

Go to Web-Shop

Part No. 900075 DCB YPV 1200 FM

GTIN 6942299504538, Customs tariff No. (EU): 85354000, Gross weight: 587.94 g, PU: 1.00 ks

Predecessor

Images

Additional information

CAD files

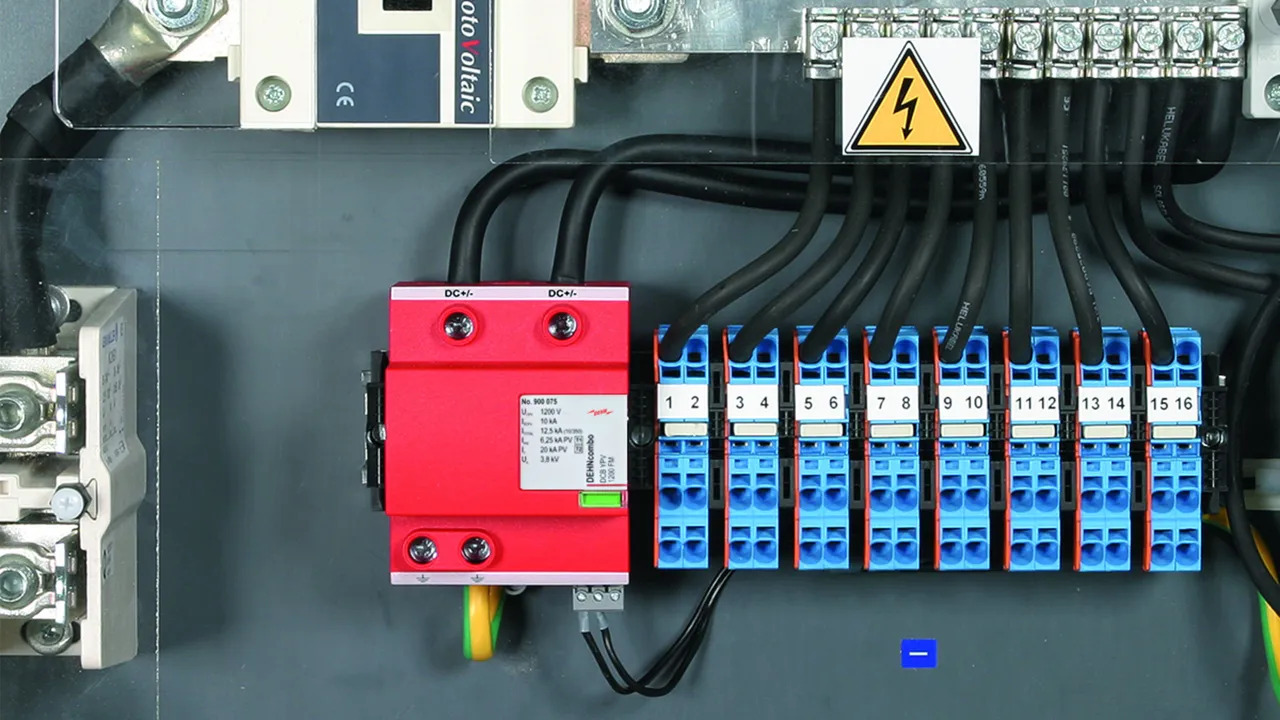

Kombinovaný svodič DEHNcombo YPV 1200 FM
vícepólový kombinovaný svodič typ 1 + typ 2
pro fotovoltaické (střídače nebo jiné FV zdroje) aplikace až do 1200 V DC
s třístupňovým DC odpojovacím zařízením, šířka 4TE
svodič typ 1 + typ 2 podle ČSN EN 50539-11
instalace podle IEC 60364-7-712
kombinované odpojovací a zkratovací zařízení
s kontaktem dálkové signalizace
ukazatel poruchy
maximální svorkové napětí: <= 1200 V dc
celkový impulzní proud: 12,5 kA
ochranná úroveň: <= 3,8 kV
zkratová pevnost Iscpv: 10 kA

Výrobek: DEHN
Typ: DCB YPV 1200 FM
Obj. č.: 900075
nebo rovnocenný.

Certificates

SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

SPD podle ČSN EN 61643-31 / ... IEC 61643-31	typ 1 + typ 2/Třída I + Třída II
Max. svorkové napětí FV [DC+ -> DC-] (U_CPV )	≤ 1200 V
Zkratová pevnost (I_SCPV )	10 kA
Celkový impulzní proud (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Bleskový proud (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Ochranná úroveň [(DC+/DC-) -> PE] (U_P )	< 3,8 kV
Certifikace	KEMA, UL
Kontakt dálkové signalizace/typ kontaktu	přepínač

SPD podle ČSN EN 61643-31 / ... IEC 61643-31	typ 1 + typ 2/Třída I + Třída II
Max. svorkové napětí FV [DC+ -> DC-] (U_CPV )	≤ 1200 V
Max. svorkové napětí FV [DC+/DC- -> PE] (U_CPV )	≤ 1200 V
Zkratová pevnost (I_SCPV )	10 kA
Jmenovitý impulzní proud (8/20 µs) (I_n )	20 kA
Max. impulzní proud (8/20 µs) (I_max )	40 kA
Celkový impulzní proud (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Celkový impulzní proud (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Bleskový proud (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Ochranná úroveň [(DC+/DC-) -> PE] (U_P )	< 3,8 kV
Ochranná úroveň [DC+ -> DC-] (U_P )	< 3,8 kV
Doba odezvy (t_A )	≤ 25 ns
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (min.)	1,5 mm² jedno/vícežilový
Průřez připojovacích vodičů (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	4 TE, DIN 43880
Certifikace	KEMA, UL
Kontakt dálkové signalizace/typ kontaktu	přepínač
Spínací výkon AC	250 V/0,5 A
Spínací výkon DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Průřez vodičů pro svorky dálk. signalizace	max. 1,5 mm² jedno/vícežilový
Rozšířená technická data:	---------------------------------
– Instalace v DC bateriových úložištích do I_SCCR	≤ 100 kA (t ≤ 5,83 ms)
– Předjištění pro DC bateriová úložiště do I_SCCR	Bussman HLS 2000Vdc / 200 A 2+/A173 DST aR, obj. č. výrobce: 170M2040
– Předjištění pro DC bateriová úložiště do I_SCCR	Mersen Protistor D122SD20C200QF 200A 2000V DC aR

Product 900075 was added to Notepad.

Go to Notepad

Product 900075 was added to the cart.

Go to Web-Shop

Part No. 900076 DCB YPV 1500 FM

GTIN 6942299504552, Customs tariff No. (EU): 85354000, Gross weight: 638.51 g, PU: 1.00 ks

Predecessor

Images

Additional information

CAD files

Kombinovaný svodič DEHNcombo YPV 1500 FM
vícepólový kombinovaný svodič typ 1 + typ 2
pro fotovoltaické (střídače nebo jiné FV zdroje) aplikace až do 1500 V DC
s třístupňovým DC odpojovacím zařízením, šířka 4TE
svodič typ 1 + typ 2 podle ČSN EN 50539-11
instalace podle IEC 60364-7-712
kombinované odpojovací a zkratovací zařízení
s kontaktem dálkové signalizace
ukazatel poruchy
maximální svorkové napětí: <= 1500 V dc
celkový impulzní proud: 12,5 kA
ochranná úroveň: <= 4,5 kV
zkratová pevnost Iscpv: 10 kA

Výrobek: DEHN
Typ: DCB YPV 1500 FM
Obj. č.: 900076
nebo rovnocenný.

Certificates

SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

SPD podle ČSN EN 61643-31 / ... IEC 61643-31	typ 1 + typ 2/Třída I + Třída II
Max. svorkové napětí FV [DC+ -> DC-] (U_CPV )	≤ 1500 V
Zkratová pevnost (I_SCPV )	10 kA
Celkový impulzní proud (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Bleskový proud (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Ochranná úroveň [(DC+/DC-) -> PE] (U_P )	< 4,5 kV
Certifikace	KEMA, UL
Kontakt dálkové signalizace/typ kontaktu	přepínač

SPD podle ČSN EN 61643-31 / ... IEC 61643-31	typ 1 + typ 2/Třída I + Třída II
Max. svorkové napětí FV [DC+ -> DC-] (U_CPV )	≤ 1500 V
Max. svorkové napětí FV [DC+/DC- -> PE] (U_CPV )	≤ 1500 V
Zkratová pevnost (I_SCPV )	10 kA
Jmenovitý impulzní proud (8/20 µs) (I_n )	20 kA
Max. impulzní proud (8/20 µs) (I_max )	40 kA
Celkový impulzní proud (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Celkový impulzní proud (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Bleskový proud (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Ochranná úroveň [(DC+/DC-) -> PE] (U_P )	< 4,5 kV
Ochranná úroveň [DC+ -> DC-] (U_P )	< 4,5 kV
Doba odezvy (t_A )	≤ 25 ns
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (min.)	1,5 mm² jedno/vícežilový
Průřez připojovacích vodičů (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	4 TE, DIN 43880
Certifikace	KEMA, UL
Kontakt dálkové signalizace/typ kontaktu	přepínač
Spínací výkon AC	250 V/0,5 A
Spínací výkon DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Průřez vodičů pro svorky dálk. signalizace	max. 1,5 mm² jedno/vícežilový
Rozšířená technická data:	---------------------------------
– Instalace v DC bateriových úložištích do I_SCCR	≤ 100 kA (t ≤ 5,83 ms)
– Předjištění pro DC bateriová úložiště do I_SCCR	Bussman HLS 2000Vdc / 200 A 2+/A173 DST aR, Herst.Art.Nr.: 170M2040
– Předjištění pro DC bateriová úložiště do I_SCCR	Mersen Protistor D122SD20C200QF 200A 2000V DC aR

Product 900076 was added to Notepad.

Go to Notepad

Product 900076 was added to the cart.

Go to Web-Shop

Part No. 971020 DCB MOD 600

GTIN 4013364532861, Gross weight: 0.00 g, PU: 1.00 ks

Images

Additional information

Ochranný modul s varistorem DCB MOD 600
Zásuvný ochranný modul pro
modulární DEHNcombo
klasifikovaný jako svodič typ 1 + typ 2 podle
EN 61643-31 – produktové řady Red/Line
technologie vysoce výkonného varistoru
Max. přípustné trvalé napětí: 600 V DC
Jmenovitý svodový impulzní proud: 20 kA (8/20)
Bleskový impulzní proud: 6,25 kA (10/350)
Zkratová pevnost (Iscpv): 20 kA DC
ukazatel poruchy

Výrobek: DEHN
Typ: DCB MOD 600
Obj. č.: 971020
nebo rovnocenný.

SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

Max. svorkové napětí FV [DC+ -> DC-] (U_CPV )	600 V
Zkratová pevnost (I_SCPV )	20 kA
Bleskový proud (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Certifikace	DEKRA, UL

Max. svorkové napětí FV [DC+ -> DC-] (U_CPV )	600 V
Zkratová pevnost (I_SCPV )	20 kA
Jmenovitý impulzní proud (8/20 µs) (I_n )	20 kA
Bleskový proud (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Certifikace	DEKRA, UL

Product 971020 was added to Notepad.

Go to Notepad

Product 971020 was added to the cart.

Go to Web-Shop

Part No. 971021 DCB MOD 750

GTIN 4013364532878, Gross weight: 0.00 g, PU: 1.00 ks

Images

Additional information

Ochranný modul s varistorem DCB MOD 750
Zásuvný ochranný modul pro
modulární DEHNcombo
klasifikovaný jako svodič typ 1 + typ 2 podle
EN 61643-31 – produktové řady Red/Line
technologie vysoce výkonného varistoru
Max. přípustné trvalé napětí: 750 V DC
Jmenovitý svodový impulzní proud: 20 kA (8/20)
Bleskový impulzní proud: 6,25 kA (10/350)
Zkratová pevnost (Iscpv): 30 kA DC
ukazatel poruchy

Výrobek: DEHN
Typ: DCB MOD 750
Obj. č.: 971021
nebo rovnocenný.

SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

Max. svorkové napětí FV [DC+ -> DC-] (U_CPV )	750 V
Zkratová pevnost (I_SCPV )	30 kA
Bleskový proud (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Certifikace	DEKRA, UL

Max. svorkové napětí FV [DC+ -> DC-] (U_CPV )	750 V
Zkratová pevnost (I_SCPV )	30 kA
Jmenovitý impulzní proud (8/20 µs) (I_n )	20 kA
Bleskový proud (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Certifikace	DEKRA, UL

Product 971021 was added to Notepad.

Go to Notepad

Product 971021 was added to the cart.

Go to Web-Shop

Part No. 971022 DCB MOD Y 600

GTIN 4013364532885, Gross weight: 0.00 g, PU: 1.00 ks

Images

Additional information

Ochranný modul s varistorem DCB MOD Y 600
Zásuvný ochranný modul pro
modulární DEHNcombo
klasifikovaný jako svodič typ 1 + typ 2 podle
EN 61643-31 – produktové řady Red/Line
technologie vysoce výkonného varistoru
Max. přípustné trvalé napětí: 600 V DC
Jmenovitý svodový impulzní proud: 20 kA (8/20)
Bleskový impulzní proud: 12,5 kA (10/350)
Zkratová pevnost (Iscpv): 20 kA DC
ukazatel poruchy

Výrobek: DEHN
Typ: DCB MOD Y 600
Obj. č.: 971022
nebo rovnocenný.

SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

Max. svorkové napětí FV [DC+ -> DC-] (U_CPV )	600 V
Zkratová pevnost (I_SCPV )	20 kA
Bleskový proud (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	12,5 kA
Certifikace	DEKRA, UL

Max. svorkové napětí FV [DC+ -> DC-] (U_CPV )	600 V
Zkratová pevnost (I_SCPV )	20 kA
Jmenovitý impulzní proud (8/20 µs) (I_n )	20 kA
Bleskový proud (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	12,5 kA
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Certifikace	DEKRA, UL

Product 971022 was added to Notepad.

Go to Notepad

Product 971022 was added to the cart.

Go to Web-Shop

Part No. 971023 DCB MOD Y 750

GTIN 4013364532892, Gross weight: 0.00 g, PU: 1.00 ks

Images

Additional information

Ochranný modul s varistorem DCB MOD Y 750
Zásuvný ochranný modul pro
modulární DEHNcombo
klasifikovaný jako svodič typ 1 + typ 2 podle
EN 61643-31 – produktové řady Red/Line
technologie vysoce výkonného varistoru
Max. přípustné trvalé napětí: 750 V DC
Jmenovitý svodový impulzní proud: 20 kA (8/20)
Bleskový impulzní proud: 12,5 kA (10/350)
Zkratová pevnost (Iscpv): 30 kA DC
ukazatel poruchy

Výrobek: DEHN
Typ: DCB MOD Y 750
Obj. č.: 971023
nebo rovnocenný.

SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

Max. svorkové napětí FV [DC+ -> DC-] (U_CPV )	750 V
Zkratová pevnost (I_SCPV )	30 kA
Bleskový proud (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	12.5 kA
Certifikace	DEKRA, UL

Max. svorkové napětí FV [DC+ -> DC-] (U_CPV )	750 V
Zkratová pevnost (I_SCPV )	30 kA
Jmenovitý impulzní proud (8/20 µs) (I_n )	20 kA
Bleskový proud (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	12.5 kA
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Certifikace	DEKRA, UL

Product 971023 was added to Notepad.

Go to Notepad

Product 971023 was added to the cart.

Go to Web-Shop

Results for products (0)

Results for content (0)

DEHNcombo

DEHNcombo YPV ...

Part No. 900070 DCB YPV 1200

SCI-Technology

Product 900070 was added to Notepad.

Product 900070 was added to the cart.

Part No. 900071 DCB YPV 1500

SCI-Technology

Product 900071 was added to Notepad.

Product 900071 was added to the cart.

DEHNcombo YPV ... FM

Part No. 900075 DCB YPV 1200 FM

SCI-Technology

Product 900075 was added to Notepad.

Product 900075 was added to the cart.

Part No. 900076 DCB YPV 1500 FM

SCI-Technology

Product 900076 was added to Notepad.

Product 900076 was added to the cart.

DEHNcombo MOD ...

Part No. 971020 DCB MOD 600

SCI-Technology

Product 971020 was added to Notepad.

Product 971020 was added to the cart.

Part No. 971021 DCB MOD 750

SCI-Technology

Product 971021 was added to Notepad.

Product 971021 was added to the cart.

Part No. 971022 DCB MOD Y 600

SCI-Technology

Product 971022 was added to Notepad.

Product 971022 was added to the cart.

Part No. 971023 DCB MOD Y 750

SCI-Technology

Product 971023 was added to Notepad.

Product 971023 was added to the cart.

DEHNcombo

DEHNcombo YPV ...

Part No. 900070 DCB YPV 1200

You are not authorized to download 900060.stp

You are not authorized to download 900060.igs

You are not authorized to download 900060.jt

You are not authorized to download 900060.dwg

You are not authorized to download 900060m_E.dxf

You are not authorized to download 900070_eplan.zip

You are not authorized to download DEHN.900070.wspak

SCI-Technology

Product 900070 was added to Notepad.

Product 900070 was added to the cart.

Part No. 900071 DCB YPV 1500

You are not authorized to download 900060.stp

You are not authorized to download 900060.igs

You are not authorized to download 900060.jt

You are not authorized to download 900060.dwg

You are not authorized to download 900060m_E.dxf

You are not authorized to download DEHN.900060.edz

You are not authorized to download DEHN.900071.wspak

SCI-Technology

Product 900071 was added to Notepad.

Product 900071 was added to the cart.

DEHNcombo YPV ... FM

Part No. 900075 DCB YPV 1200 FM

You are not authorized to download 900065.stp

You are not authorized to download 900065.igs

You are not authorized to download 900065.jt

You are not authorized to download 900065.dwg

You are not authorized to download 900065m_E.dxf

You are not authorized to download 900075_eplan.zip

You are not authorized to download DEHN.900075.wspak

SCI-Technology

Product 900075 was added to Notepad.

Product 900075 was added to the cart.

Part No. 900076 DCB YPV 1500 FM

You are not authorized to download 900065.stp

You are not authorized to download 900065.igs

You are not authorized to download 900065.jt

You are not authorized to download 900065.dwg

You are not authorized to download 900065m_E.dxf

You are not authorized to download DEHN.900065.edz

You are not authorized to download DEHN.900076.wspak

SCI-Technology

Product 900076 was added to Notepad.

Product 900076 was added to the cart.

DEHNcombo MOD ...

Part No. 971020 DCB MOD 600

SCI-Technology

Product 971020 was added to Notepad.

Product 971020 was added to the cart.

Part No. 971021 DCB MOD 750

SCI-Technology

Product 971021 was added to Notepad.

Product 971021 was added to the cart.

Part No. 971022 DCB MOD Y 600

SCI-Technology

Product 971022 was added to Notepad.

Product 971022 was added to the cart.

Part No. 971023 DCB MOD Y 750

SCI-Technology

Product 971023 was added to Notepad.

Product 971023 was added to the cart.
