DEHNguard S ... VA

Svodič přepětí s univerzálním využitím, složený ze základního dílu a zásuvného ochranného modulu
Sériové zapojení varistor - jiskřiště v zásuvném ochranném modulu, bez unikajícího proudu
Vysoký stupeň bezpečnosti je zajištěn odpojovacím zařízením „Thermo-Dynamic-Control“
Energeticky zkoordinovaný v rámci skupiny produktů Red/Line
Snadná výměna ochranného modulu pomocí aretovacích tlačítek na ochranném modulu
Úzká modulární konstrukce
Multifunkční svorky pro připojení vodičů a hřebenových propojek
Odolnost proti vibracím a nárazům podle ČSN EN 60068-2

DEHNguard S VA

Modulární jednopólový svodič přepětí se sériovým zapojením varistor - jiskřiště v zásuvném ochranném modulu.

3 Products

Part No. 952080 DG S 75 VA

GTIN 4013364127296, Customs tariff No. (EU): 85363030, Gross weight: 118.00 g, PU: 1.00 ks

Predecessor

Images

Additional information

CAD files

Svodič přepětí DEHNguard S 75 VA
1-pólový, modulární, zásuvný svodič přepětí
šířka 1 TE, ukazatel poruchy
svodič typ 2 podle ČSN EN 61643-11
sériové zapojení varistor-jiskřiště bez unikajících proudů
nejvyšší provozní napětí: 75 V ac/100 V dc
ochranná úroveň: <= 1,1 kV
jmenovitý impulzní proud: 10 kA
zkratová pevnost: 25 kAeff
energetická koordinace podle ČSN EN 62305-4
svodič řady Red/Line

Výrobek: DEHN
Typ: DG S 75 VA
Obj. č.: 952080
nebo rovnocenný.

Certificates

Technical data

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Maximální provozní napětí AC (U_C )	75 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	10 kA
Max. impulzní proud (8/20 µs) (I_max )	20 kA
Ochranná úroveň (U_P )	≤ 1,1 kV
Max. nadproudová ochrana ze strany sítě	100 A gG

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 2 + typ 3
Jmenovité napětí AC (U_N )	60 V (50/60 Hz)
Maximální provozní napětí AC (U_C )	75 V (50/60 Hz)
Maximální provozní napětí DC (U_C )	100 V
Jmenovitý impulzní proud (8/20 µs) (I_n )	10 kA
Max. impulzní proud (8/20 µs) (I_max )	20 kA
Ochranná úroveň (U_P )	≤ 1,1 kV
Doba odezvy (t_A )	≤ 100 ns
Max. nadproudová ochrana ze strany sítě	100 A gG
Zkratová pevnost při max. nadproudové ochraně ze strany sítě (I_SCCR )	25 kA_eff
Napětí TOV (UT) – charakteristika	115 V/120 min - Pevnost
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (min.)	1,5 mm² jedno/vícežilový
Průřez připojovacích vodičů (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	1 TE, DIN 43880

Product 952080 was added to Notepad.

Go to Notepad

Product 952080 was added to the cart.

Go to Web-Shop

Part No. 952082 DG S 275 VA

GTIN 4013364127319, Customs tariff No. (EU): 85363030, Gross weight: 123.40 g, PU: 1.00 ks

Predecessor

Images

Additional information

CAD files

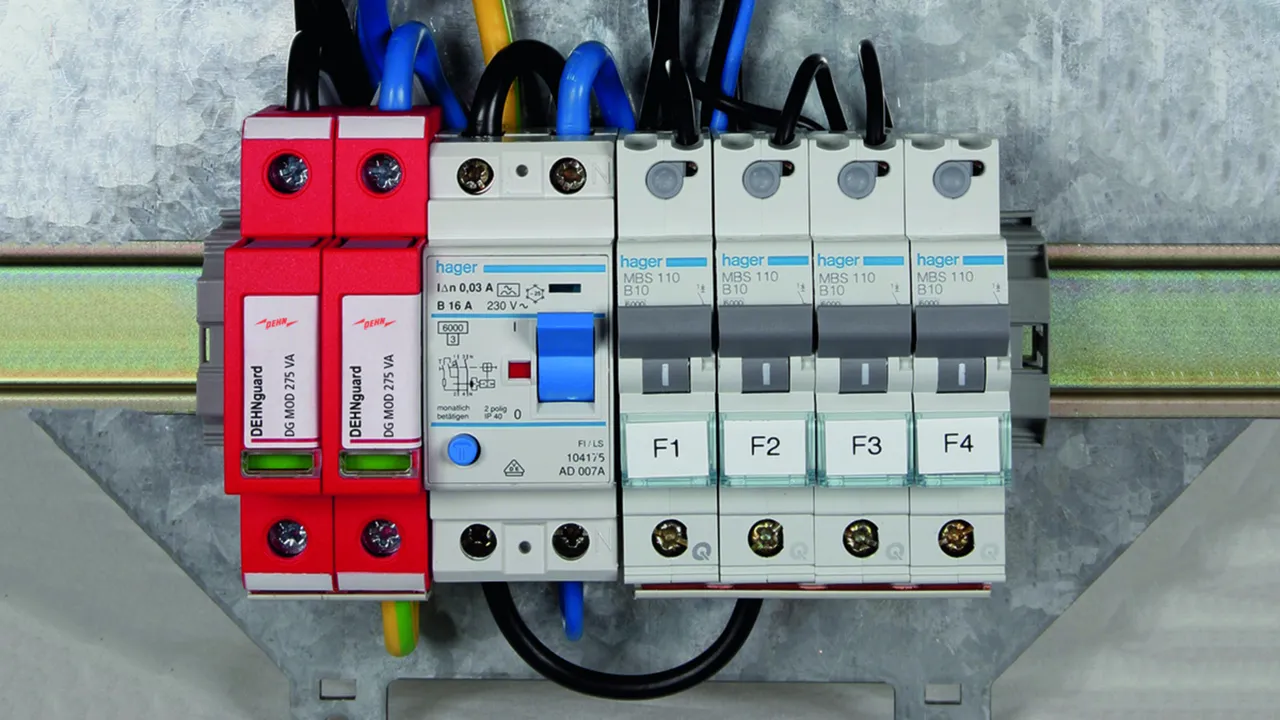

Svodič přepětí DEHNguard S 275 VA
1-pólový, modulární, zásuvný svodič přepětí
šířka 1 TE, ukazatel poruchy
svodič typ 2 podle ČSN EN 61643-11
sériové zapojení varistor-jiskřiště bez unikajících proudů
nejvyšší provozní napětí: 275 V ac/350 V dc
ochranná úroveň: <= 1,5 kV
jmenovitý impulzní proud: 10 kA
zkratová pevnost: 25 kAeff
energetická koordinace podle ČSN EN 62305-4
svodič řady Red/Line

Výrobek: DEHN
Typ: DG S 275 VA
Obj. č.: 952082
nebo rovnocenný.

Certificates

Technical data

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Maximální provozní napětí AC (U_C )	275 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	10 kA
Max. impulzní proud (8/20 µs) (I_max )	20 kA
Ochranná úroveň (U_P )	≤ 1,5 kV
Max. nadproudová ochrana ze strany sítě	100 A gG


SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 2 + typ 3
Jmenovité napětí AC (U_N )	230 V (50/60 Hz)
Maximální provozní napětí AC (U_C )	275 V (50/60 Hz)
Maximální provozní napětí DC (U_C )	350 V
Jmenovitý impulzní proud (8/20 µs) (I_n )	10 kA
Max. impulzní proud (8/20 µs) (I_max )	20 kA
Ochranná úroveň (U_P )	≤ 1,5 kV
Doba odezvy (t_A )	≤ 100 ns
Max. nadproudová ochrana ze strany sítě	100 A gG
Zkratová pevnost při max. nadproudové ochraně ze strany sítě (I_SCCR )	25 kA_eff
Napětí TOV (UT) – charakteristika	440 V/120 min - Pevnost
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (min.)	1,5 mm² jedno/vícežilový
Průřez připojovacích vodičů (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	1 TE, DIN 43880
Použití svodiče v trakčních napájecích systémech 16,7 Hz
- Zkušební napětí AC (U_C )	275 V
– Jmenovité napětí AC (U_N )	230 V
– Jmenovitá frekvence AC (f_N )	16,7 Hz

Product 952082 was added to Notepad.

Go to Notepad

Product 952082 was added to the cart.

Go to Web-Shop

Part No. 952084 DG S 385 VA

GTIN 4013364127333, Customs tariff No. (EU): 85363030, Gross weight: 127.70 g, PU: 1.00 ks

Images

Additional information

CAD files

Svodič přepětí DEHNguard S 385 VA
1-pólový, modulární, zásuvný svodič přepětí
šířka 1 TE, ukazatel poruchy
svodič typ 2 podle ČSN EN 61643-11
sériové zapojení varistor-jiskřiště bez unikajících proudů
nejvyšší provozní napětí: 385 V ac/500 V dc
ochranná úroveň: <= 1,75 kV
jmenovitý impulzní proud: 10 kA
zkratová pevnost: 25 kAeff
energetická koordinace podle ČSN EN 62305-4
svodič řady Red/Line

Výrobek: DEHN
Typ: DG S 385 VA
Obj. č.: 952084
nebo rovnocenný.

Certificates

Technical data

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Maximální provozní napětí AC (U_C )	385 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	10 kA
Max. impulzní proud (8/20 µs) (I_max )	20 kA
Ochranná úroveň (U_P )	≤ 1,75 kV
Max. nadproudová ochrana ze strany sítě	100 A gG

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 2 + typ 3
Jmenovité napětí AC (U_N )	230 V (50/60 Hz)
Maximální provozní napětí AC (U_C )	385 V (50/60 Hz)
Maximální provozní napětí DC (U_C )	500 V
Jmenovitý impulzní proud (8/20 µs) (I_n )	10 kA
Max. impulzní proud (8/20 µs) (I_max )	20 kA
Ochranná úroveň (U_P )	≤ 1,75 kV
Doba odezvy (t_A )	≤ 100 ns
Max. nadproudová ochrana ze strany sítě	100 A gG
Zkratová pevnost při max. nadproudové ochraně ze strany sítě (I_SCCR )	25 kA_eff
Napětí TOV (UT) – charakteristika	440 V/120 min - Pevnost
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (min.)	1,5 mm² jedno/vícežilový
Průřez připojovacích vodičů (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	1 TE, DIN 43880

Product 952084 was added to Notepad.

Go to Notepad

Product 952084 was added to the cart.

Go to Web-Shop

DEHNguard S VA FM

Modulární jednopólový svodič přepětí se sériovým zapojením varistor - jiskřiště v zásuvném ochranném modulu; s bezpotenciálovým kontaktem dálkové signalizace.

3 Products

Part No. 952085 DG S 75 VA FM

GTIN 4013364127302, Customs tariff No. (EU): 85363030, Gross weight: 122.10 g, PU: 1.00 ks

Predecessor

Images

Additional information

CAD files

Svodič přepětí DEHNguard S 75 FM
1-pólový, modulární, zásuvný svodič přepětí
šířka 1 TE, ukazatel poruchy
s kontaktem dálkové signalizace
svodič typ 2 podle ČSN EN 61643-11
sériové zapojení varistor-jiskřiště bez unikajících proudů
nejvyšší provozní napětí: 75 V ac/100 V dc
ochranná úroveň: <= 1,1 kV
jmenovitý impulzní proud: 10 kA
zkratová pevnost: 25 kAeff
energetická koordinace podle ČSN EN 62305-4
svodič řady Red/Line

Výrobek: DEHN
Typ: DG S 75 VA FM
Obj. č.: 952085
nebo rovnocenný.

Certificates

Technical data

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Maximální provozní napětí AC (U_C )	75 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	10 kA
Max. impulzní proud (8/20 µs) (I_max )	20 kA
Ochranná úroveň (U_P )	≤ 1,1 kV
Max. nadproudová ochrana ze strany sítě	100 A gG

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 2 + typ 3
Jmenovité napětí AC (U_N )	60 V (50/60 Hz)
Maximální provozní napětí AC (U_C )	75 V (50/60 Hz)
Maximální provozní napětí DC (U_C )	100 V
Jmenovitý impulzní proud (8/20 µs) (I_n )	10 kA
Max. impulzní proud (8/20 µs) (I_max )	20 kA
Ochranná úroveň (U_P )	≤ 1,1 kV
Doba odezvy (t_A )	≤ 100 ns
Max. nadproudová ochrana ze strany sítě	100 A gG
Zkratová pevnost při max. nadproudové ochraně ze strany sítě (I_SCCR )	25 kA_eff
Napětí TOV (UT) – charakteristika	115 V/120 min - Pevnost
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (min.)	1,5 mm² jedno/vícežilový
Průřez připojovacích vodičů (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	1 TE, DIN 43880
Kontakty dálkové signalizace/typ kontaktů	přepínač
Spínací výkon AC	250 V/0,5 A
Spínací výkon DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Průřez vodičů pro svorky dálk. signalizace	max. 1,5 mm² jedno/vícežilový

Product 952085 was added to Notepad.

Go to Notepad

Product 952085 was added to the cart.

Go to Web-Shop

Part No. 952087 DG S 275 VA FM

GTIN 4013364127326, Customs tariff No. (EU): 85363030, Gross weight: 126.70 g, PU: 1.00 ks

Predecessor

Images

Additional information

CAD files

Svodič přepětí DEHNguard S 275 VA FM
1-pólový, modulární, zásuvný svodič přepětí
šířka 1 TE, ukazatel poruchy
s kontaktem dálkové signalizace
svodič typ 2 podle ČSN EN 61643-11
sériové zapojení varistor-jiskřiště bez unikajících proudů
nejvyšší provozní napětí: 275 V ac/350 V dc
ochranná úroveň: <= 1,5 kV (bez dvojtečky???)
jmenovitý impulzní proud: 10 kA
zkratová pevnost: 25 kAeff
energetická koordinace podle ČSN EN 62305-4
svodič řady Red/Line

Výrobek: DEHN
Typ: DG S 275 VA FM
Obj. č.: 952087
nebo rovnocenný.

Certificates

Technical data

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Maximální provozní napětí AC (U_C )	275 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	10 kA
Max. impulzní proud (8/20 µs) (I_max )	20 kA
Ochranná úroveň (U_P )	≤ 1,5 kV
Max. nadproudová ochrana ze strany sítě	100 A gG


SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 2 + typ 3
Jmenovité napětí AC (U_N )	230 V (50/60 Hz)
Maximální provozní napětí AC (U_C )	275 V (50/60 Hz)
Maximální provozní napětí DC (U_C )	350 V
Jmenovitý impulzní proud (8/20 µs) (I_n )	10 kA
Max. impulzní proud (8/20 µs) (I_max )	20 kA
Ochranná úroveň (U_P )	≤ 1,5 kV
Doba odezvy (t_A )	≤ 100 ns
Max. nadproudová ochrana ze strany sítě	100 A gG
Zkratová pevnost při max. nadproudové ochraně ze strany sítě (I_SCCR )	25 kA_eff
Napětí TOV (UT) – charakteristika	440 V/120 min - Pevnost
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (min.)	1,5 mm² jedno/vícežilový
Průřez připojovacích vodičů (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	1 TE, DIN 43880
Kontakty dálkové signalizace/typ kontaktů	přepínač
Spínací výkon AC	250 V/0,5 A
Spínací výkon DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Průřez vodičů pro svorky dálk. signalizace	max. 1,5 mm² jedno/vícežilový
Použití svodiče v trakčních napájecích systémech 16,7 Hz
- Zkušební napětí AC (U_C )	275 V
– Jmenovité napětí AC (U_N )	230 V
– Jmenovitá frekvence AC (f_N )	16,7 Hz

Product 952087 was added to Notepad.

Go to Notepad

Product 952087 was added to the cart.

Go to Web-Shop

Part No. 952089 DG S 385 VA FM

GTIN 4013364127340, Customs tariff No. (EU): 85363030, Gross weight: 131.70 g, PU: 1.00 ks

Images

Additional information

CAD files

Svodič přepětí DEHNguard S 385 VA FM
1-pólový, modulární, zásuvný svodič přepětí
šířka 1 TE, ukazatel poruchy
s kontaktem dálkové signalizace
svodič typ 2 podle ČSN EN 61643-11
sériové zapojení varistor-jiskřiště bez unikajících proudů
nejvyšší provozní napětí: 385 V ac/500 V dc
ochranná úroveň: <= 1,75 kV
jmenovitý impulzní proud: 10 kA
zkratová pevnost: 25 kAeff
energetická koordinace podle ČSN EN 62305-4
svodič řady Red/Line

Výrobek: DEHN
Typ: DG S 385 VA FM
Obj. č.: 952089
nebo rovnocenný.

Certificates

Technical data

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Maximální provozní napětí AC (U_C )	385 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	10 kA
Max. impulzní proud (8/20 µs) (I_max )	20 kA
Ochranná úroveň (U_P )	≤ 1,75 kV
Max. nadproudová ochrana ze strany sítě	100 A gG

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 2/Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 2 + typ 3
Jmenovité napětí AC (U_N )	230 V (50/60 Hz)
Maximální provozní napětí AC (U_C )	385 V (50/60 Hz)
Maximální provozní napětí DC (U_C )	500 V
Jmenovitý impulzní proud (8/20 µs) (I_n )	10 kA
Max. impulzní proud (8/20 µs) (I_max )	20 kA
Ochranná úroveň (U_P )	≤ 1,75 kV
Doba odezvy (t_A )	≤ 100 ns
Max. nadproudová ochrana ze strany sítě	100 A gG
Zkratová pevnost při max. nadproudové ochraně ze strany sítě (I_SCCR )	25 kA_eff
Napětí TOV (UT) – charakteristika	440 V/120 min - Pevnost
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (min.)	1,5 mm² jedno/vícežilový
Průřez připojovacích vodičů (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	1 TE, DIN 43880
Kontakty dálkové signalizace/typ kontaktů	přepínač
Spínací výkon AC	250 V/0,5 A
Spínací výkon DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Průřez vodičů pro svorky dálk. signalizace	max. 1,5 mm² jedno/vícežilový

Product 952089 was added to Notepad.

Go to Notepad

Product 952089 was added to the cart.

Go to Web-Shop

Results for products (0)

Results for content (0)

DEHNguard S ... VA

DEHNguard S VA

Part No. 952080 DG S 75 VA

Product 952080 was added to Notepad.

Product 952080 was added to the cart.

Part No. 952082 DG S 275 VA

Product 952082 was added to Notepad.

Product 952082 was added to the cart.

Part No. 952084 DG S 385 VA

Product 952084 was added to Notepad.

Product 952084 was added to the cart.

DEHNguard S VA FM

Part No. 952085 DG S 75 VA FM

Product 952085 was added to Notepad.

Product 952085 was added to the cart.

Part No. 952087 DG S 275 VA FM

Product 952087 was added to Notepad.

Product 952087 was added to the cart.

Part No. 952089 DG S 385 VA FM

Product 952089 was added to Notepad.

Product 952089 was added to the cart.

DEHNguard S ... VA

DEHNguard S VA

Part No. 952080 DG S 75 VA

You are not authorized to download 952070.stp

You are not authorized to download 952070.igs

You are not authorized to download 952070.jt

You are not authorized to download 952070.dwg

You are not authorized to download 952070m_E.dxf

You are not authorized to download DEHN.952080.wspak

You are not authorized to download DEHN.952080.edz

Product 952080 was added to Notepad.

Product 952080 was added to the cart.

Part No. 952082 DG S 275 VA

You are not authorized to download 952070.stp

You are not authorized to download 952070.igs

You are not authorized to download 952070.jt

You are not authorized to download 952070.dwg

You are not authorized to download 952070m_E.dxf

You are not authorized to download DEHN.952082.wspak

You are not authorized to download DEHN.952082.edz

Product 952082 was added to Notepad.

Product 952082 was added to the cart.

Part No. 952084 DG S 385 VA

You are not authorized to download 952070.stp

You are not authorized to download 952070.igs

You are not authorized to download 952070.jt

You are not authorized to download 952070.dwg

You are not authorized to download 952070m_E.dxf

You are not authorized to download DEHN.952084.wspak

You are not authorized to download DEHN.952084.edz

Product 952084 was added to Notepad.

Product 952084 was added to the cart.

DEHNguard S VA FM

Part No. 952085 DG S 75 VA FM

You are not authorized to download 952090.stp

You are not authorized to download 952090.igs

You are not authorized to download 952090.jt

You are not authorized to download 952090.dwg

You are not authorized to download 952090m_E.dxf

You are not authorized to download DEHN.952085.wspak

You are not authorized to download DEHN.952085.edz

Product 952085 was added to Notepad.

Product 952085 was added to the cart.

Part No. 952087 DG S 275 VA FM

You are not authorized to download 952090.stp

You are not authorized to download 952090.igs

You are not authorized to download 952090.jt

You are not authorized to download 952090.dwg

You are not authorized to download 952090m_E.dxf

You are not authorized to download DEHN.952087.wspak

You are not authorized to download DEHN.952087.edz

Product 952087 was added to Notepad.

Product 952087 was added to the cart.

Part No. 952089 DG S 385 VA FM

You are not authorized to download 952090.stp

You are not authorized to download 952090.igs

You are not authorized to download 952090.jt

You are not authorized to download 952090.dwg

You are not authorized to download 952090m_E.dxf

You are not authorized to download DEHN.952089.wspak

You are not authorized to download DEHN.952089.edz

Product 952089 was added to Notepad.

Product 952089 was added to the cart.
