DEHNflex

Svodič přepětí s kontrolním a odpojovacím zařízením
Zvýšená bezpečnost je zajištěna osvědčeným zapojením do "Y"
Akustická signalizace poruchy
Kompaktní rozměry

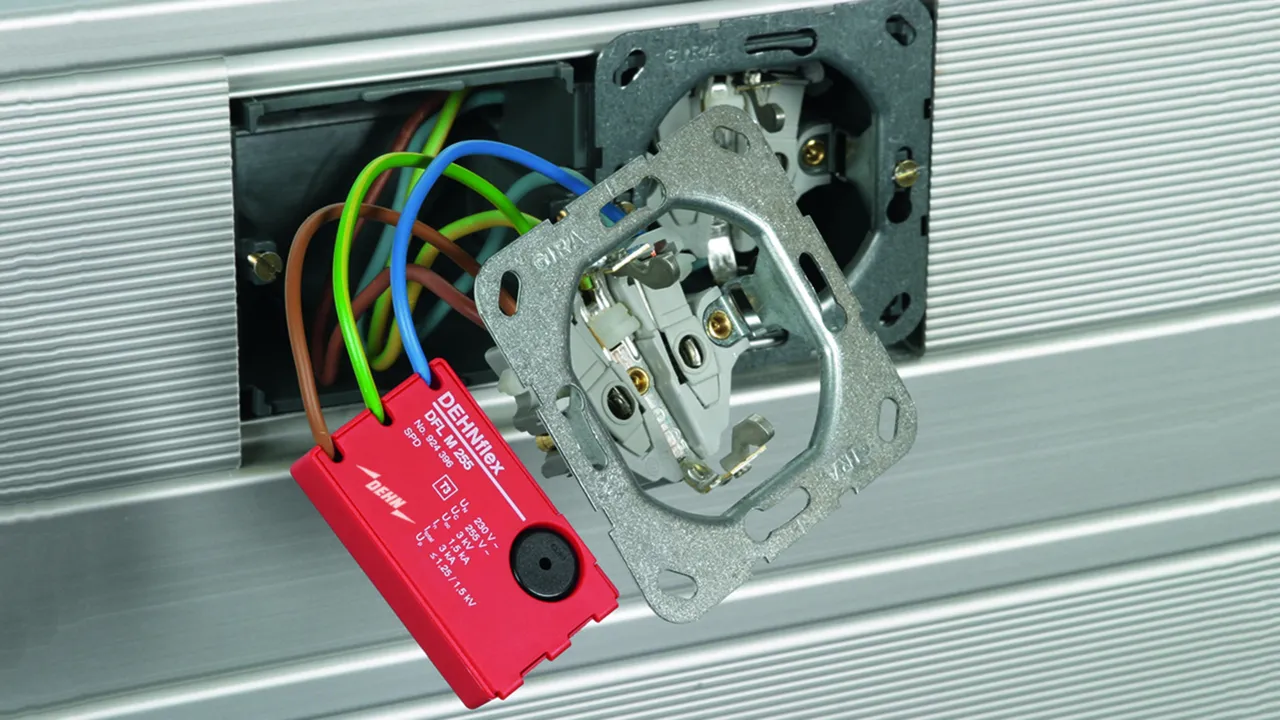

Montáž do podpodlahových systémů, kabelových žlabů a přístrojových krabic

Details

DEHNflex M

Svodič přepětí pro všechny jednofázové sítě 230 V TT nebo TN, určené k napájení koncových zařízení; kompaktní provedení.

1 Product

Part No. 924396 DFL M 255

GTIN 4013364091016, Customs tariff No. (EU): 85363010, Gross weight: 34.51 g, PU: 1.00 ks

Images

Additional information

CAD files

Svodič přepětí DEHNflex M 255
2-pólový svodič přepětí pro všechny instalace
koncových zařízení na 230 V
velmi malé rozměry
svodič typ 3 podle ČSN EN 61643-11
akustická signalizace poruchy
nejvyšší provozní napětí: 255 V ac
ochranná úroveň: <= 1,5 kV
celkový impulzní proud: 3 kA
max. nadproudová ochrana ze strany sítě: 32 A gG nebo B/C 32 A
energetická koordinace podle ČSN EN 62305-4
svodič řady Red/Line

Výrobek: DEHN
Typ: DFL M 255
Obj. č.: 924396
nebo rovnocenný.

Certificates

Technical data

SPD podle ČSN EN 61643-11/...IEC 61643-11	typ 3/Třída III
Maximální provozní napětí AC (U_C )	255 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	1,5 kA
Celkový impulzní proud (8/20 µs) [L+N-PE] (I_total )	3 kA
Ochranná úroveň [L-N]/[L/N-PE] (U_P )	≤ 1250/≤ 1500 V
Max. nadproudová ochrana ze strany sítě	B 16 A
Ukazatel poruchy	tón
Montážní rozměr	30 x 50 x 11 mm

SPD podle ČSN EN 61643-11/...IEC 61643-11	typ 3/Třída III
Jmenovité napětí AC (U_N )	230 V (50/60 Hz)
Maximální provozní napětí AC (U_C )	255 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	1,5 kA
Celkový impulzní proud (8/20 µs) [L+N-PE] (I_total )	3 kA
Kombinovaný impulz (U_OC )	3 kV
Kombinovaný impulz [L+N-PE] (U_OC_total )	6 kV
Ochranná úroveň [L-N]/[L/N-PE] (U_P )	≤ 1250/≤ 1500 V
Doba odezvy [L-N] (t_A )	≤ 25 ns
Doba odezvy [L/N-PE] (t_A )	≤ 100 ns
Max. nadproudová ochrana ze strany sítě	B 16 A
Zkratová pevnost při max. nadproudové ochraně ze strany sítě (I_SCCR )	1 kA_eff
Napětí TOV [L-N] (U_T) – charakteristika	335 V/5 s - Pevnost
Napětí TOV [L-N] (U_T) – charakteristika	440 V/120 min - Bezpečný výpadek
Napětí TOV [L/N-PE] (U_T) – charakteristika	335 V/120 min - Pevnost
Napětí TOV [L/N-PE] (U_T) – charakteristika	440 V/5 s - Pevnost
Napětí TOV [L+N-PE] (U_T) – charakteristika	1200 V + U_REF/200 ms - Bezpečný výpadek
Ukazatel poruchy	tón
Počet vstupů	1
Rozsah provozních teplot (T_U )	-25 °C ... +40 °C
Připojovací vodiče	1 mm², délka 120 mm
Materiál těla přístroje	termoplast, barva červená, UL 94 V-2
Místo nasazení	vnitřní prostory
Stupeň krytí v nainstalovaném stavu	IP 20
Montážní rozměr	30 x 50 x 11 mm

Product 924396 was added to Notepad.

Go to Notepad

Product 924396 was added to the cart.

Go to Web-Shop

DEHNflex A

Svodič přepětí pro všechny jednofázové sítě 230 V TT nebo TN, určené k napájení koncových zařízení; s funkcí testu; kompaktní provedení.

1 Product

Part No. 924389 DFL A 255

GTIN 4013364073692, Customs tariff No. (EU): 85363010, Gross weight: 39.87 g, PU: 1.00 ks

Images

Additional information

CAD files

Svodič přepětí DEHNflex A 255
2-pólový svodič přepětí pro všechny instalace
koncových zařízení na 230 V
svodič typ 3 podle ČSN EN 61643-11
instalace do přístrojových krabic a kabelových žlabů
kompaktní rozměry
akustická signalizace poruchy
funkce testování
nejvyšší provozní napětí: 255 V ac
ochranná úroveň: <= 1,5 kV
celkový impulzní proud: 5 kA
max. nadproudová ochrana ze strany sítě: 16 A gG nebo B 16 A
energetická koordinace podle ČSN EN 62305-4
svodič řady Red/Line

Výrobek: DEHN
Typ: DFL A 255
Obj. č.: 924389
nebo rovnocenný.

Certificates

Technical data

SPD podle ČSN EN 61643-11/...IEC 61643-11	typ 3/Třída III
Maximální provozní napětí AC (U_C )	255 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	3 kA
Celkový impulzní proud (8/20 µs) [L+N-PE] (I_total )	5 kA
Ochranná úroveň [L-N]/[L/N-PE] (U_P )	≤ 1250/≤ 1500 V
Max. nadproudová ochrana ze strany sítě	B 16 A
Ukazatel poruchy	tón
Montážní rozměr	36 x 46 x 19 mm

SPD podle ČSN EN 61643-11/...IEC 61643-11	typ 3/Třída III
Jmenovité napětí AC (U_N )	230 V (50/60 Hz)
Maximální provozní napětí AC (U_C )	255 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	3 kA
Celkový impulzní proud (8/20 µs) [L+N-PE] (I_total )	5 kA
Kombinovaný impulz (U_OC )	6 kV
Kombinovaný impulz [L+N-PE] (U_OC_total )	10 kV
Ochranná úroveň [L-N]/[L/N-PE] (U_P )	≤ 1250/≤ 1500 V
Doba odezvy [L-N] (t_A )	≤ 25 ns
Doba odezvy [L/N-PE] (t_A )	≤ 100 ns
Max. nadproudová ochrana ze strany sítě	B 16 A
Zkratová pevnost při max. nadproudové ochraně ze strany sítě (I_SCCR )	1 kA_eff
Napětí TOV [L-N] (U_T) – charakteristika	335 V/5 s - Pevnost
Napětí TOV [L-N] (U_T) – charakteristika	440 V/120 min - Bezpečný výpadek
Napětí TOV [L/N-PE] (U_T) – charakteristika	335 V/120 min - Pevnost
Napětí TOV [L/N-PE] (U_T) – charakteristika	440 V/5 s - Pevnost
Napětí TOV [L+N-PE] (U_T) – charakteristika	1200 V + U_REF/200 ms - Bezpečný výpadek
Ukazatel poruchy	tón
Počet vstupů	1
Rozsah provozních teplot (T_U )	-25 °C ... +40 °C
Připojovací vodiče	1 mm², délka 60 mm
Materiál těla přístroje	termoplast, barva červená, UL 94 V-2
Místo nasazení	vnitřní prostory
Stupeň krytí v nainstalovaném stavu	IP 20
Montážní rozměr	36 x 46 x 19 mm

Product 924389 was added to Notepad.

Go to Notepad

Product 924389 was added to the cart.

Go to Web-Shop

DEHNflex D

Svodič přepětí pro všechny jednofázové sítě 230 V TT nebo TN, určené k napájení koncových zařízení; možnost průchozího zapojení; s funkcí testu; kompaktní rozměry.

1 Product

Part No. 924395 DFL D 255

GTIN 4013364076334, Customs tariff No. (EU): 85363010, Gross weight: 79.30 g, PU: 1.00 ks

Images

Additional information

CAD files

Svodič přepětí DEHNflex D 255
2-pólový svodič přepětí pro všechny instalace
koncových zařízení na 230 V
svodič je možno zapojit jako průchozí
svodič typ 3 podle ČSN EN 61643-11
instalace do přístrojových krabic a kabelových žlabů
kompaktní rozměry
akustická signalizace poruchy
funkce testování
nejvyšší provozní napětí: 255 V ac
ochranná úroveň: <= 1,5 kV
celkový impulzní proud: 5 kA
max. nadproudová ochrana ze strany sítě: 16 A gG nebo B 16 A
energetická koordinace podle ČSN EN 62305-4
svodič řady Red/Line

Výrobek: DEHN
Typ: DFL D 255
Obj. č.: 924395
nebo rovnocenný.

Certificates

Technical data

SPD podle ČSN EN 61643-11/...IEC 61643-11	typ 3/Třída III
Maximální provozní napětí AC (U_C )	255 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	3 kA
Celkový impulzní proud (8/20 µs) [L+N-PE] (I_total )	5 kA
Ochranná úroveň [L-N]/[L/N-PE] (U_P )	≤ 1250/≤ 1500 V
Max. nadproudová ochrana ze strany sítě	B 16 A
Ukazatel poruchy	tón
Montážní rozměr	36 x 46 x 19 mm

SPD podle ČSN EN 61643-11/...IEC 61643-11	typ 3/Třída III
Jmenovité napětí AC (U_N )	230 V (50/60 Hz)
Maximální provozní napětí AC (U_C )	255 V (50/60 Hz)
Jmenovitý provozní proud AC (I_L )	16 A
Jmenovitý impulzní proud (8/20 µs) (I_n )	3 kA
Celkový impulzní proud (8/20 µs) [L+N-PE] (I_total )	5 kA
Kombinovaný impulz (U_OC )	6 kV
Kombinovaný impulz [L+N-PE] (U_OC_total )	10 kV
Ochranná úroveň [L-N]/[L/N-PE] (U_P )	≤ 1250/≤ 1500 V
Doba odezvy [L-N] (t_A )	≤ 25 ns
Doba odezvy [L/N-PE] (t_A )	≤ 100 ns
Max. nadproudová ochrana ze strany sítě	B 16 A
Zkratová pevnost při max. nadproudové ochraně ze strany sítě (I_SCCR )	1 kA_eff
Napětí TOV [L-N] (U_T) – charakteristika	335 V/5 s - Pevnost
Napětí TOV [L-N] (U_T) – charakteristika	440 V/120 min - Bezpečný výpadek
Napětí TOV [L/N-PE] (U_T) – charakteristika	335 V/120 min - Pevnost
Napětí TOV [L/N-PE] (U_T) – charakteristika	440 V/5 s - Pevnost
Napětí TOV [L+N-PE] (U_T) – charakteristika	1200 V + U_REF/200 ms - Bezpečný výpadek
Ukazatel poruchy	tón
Počet vstupů	1
Rozsah provozních teplot (T_U )	-25 °C ... +40 °C
Připojovací vodiče	1 mm², délka 130/200 mm
Materiál těla přístroje	termoplast, barva červená, UL 94 V-2
Místo nasazení	vnitřní prostory
Stupeň krytí v nainstalovaném stavu	IP 20
Montážní rozměr	36 x 46 x 19 mm

Product 924395 was added to Notepad.

Go to Notepad

Product 924395 was added to the cart.

Go to Web-Shop
