NSM-Protector

Svodič přepětí s kontrolním a odpojovacím zařízením
Zvýšená bezpečnost je zajištěna osvědčeným zapojením do "Y"
Optický ukazatel "provoz" (zelená) a "porucha" (červená)
Opěrný prstenec (v rastru 60 mm) pro osazení do instalačních krabic Ø 60 mm, hloubka 40 mm

NSM PRO

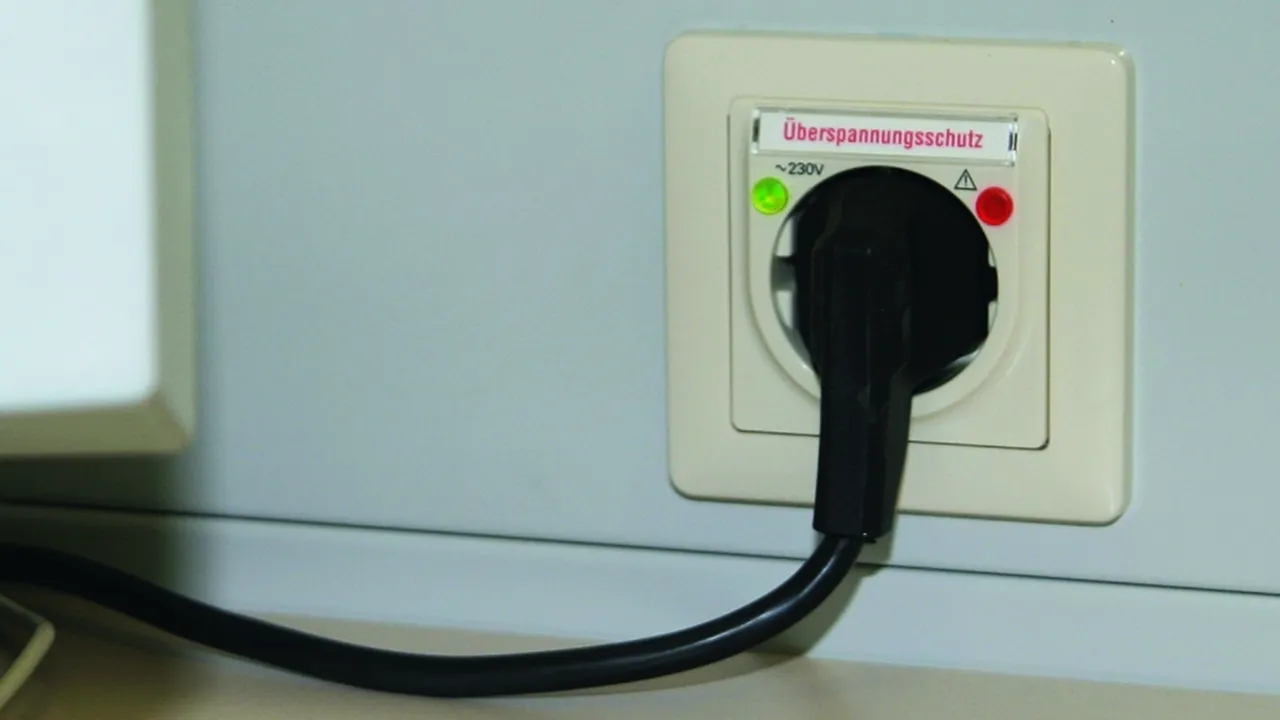

Zásuvka s přepěťovou ochranou pro jednofázové obvody 230 V TT a TNS.

1 Product

GTIN 4013364071773, Customs tariff No. (EU): 85363010, Gross weight: 122.50 g, PU: 1.00 ks

Images

Additional information

Výrobek: DEHN
Typ: NSM PRO TW
Obj. č.: 924335
nebo rovnocenný.

Certificates

Technical data

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 3/Třída III
Maximální provozní napětí AC (U_C )	255 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	3 kA
Celkový impulzní proud (8/20 µs) [L+N-PE] (I_total )	5 kA
Ochranná úroveň [L-N]/[L/N-PE] (U_P )	≤ 1250/≤ 1500 V
Max. nadproudová ochrana ze strany sítě	B 16 A
Ukazatel poruchy	červené světlo
Ukazatel provozu	zelené světlo
Provedení DELTA Profil	titanová bílá

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 3/Třída III
Síťové napětí AC (U_N )	230 V (50/60 Hz)
Maximální provozní napětí AC (U_C )	255 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	3 kA
Celkový impulzní proud (8/20 µs) [L+N-PE] (I_total )	5 kA
Kombinovaný impulz (U_OC )	6 kV
Kombinovaný impulz [L+N-PE] (U_OC_total )	10 kV
Ochranná úroveň [L-N]/[L/N-PE] (U_P )	≤ 1250/≤ 1500 V
Doba odezvy [L-N] (t_A )	25 ns
Doba odezvy [L/N-PE] (t_A )	≤ 100 ns
Max. nadproudová ochrana ze strany sítě	B 16 A
Zkratová pevnost při max. nadproudové ochraně ze strany sítě (I_SCCR )	1 kA_eff
Napětí TOV [L-N] (U_T) – charakteristika	335 V/5 s - Pevnost
Napětí TOV [L-N] (U_T) – charakteristika	440 V/120 min - Bezpečný výpadek
Napětí TOV [L/N-PE] (U_T) – charakteristika	335 V/120 min - Pevnost
Napětí TOV [L/N-PE] (U_T) – charakteristika	440 V/5 s - Pevnost
Napětí TOV [L+N-PE] (U_T) – charakteristika	1200 V + U_REF / 200 ms - Bezpečný výpadek
Ukazatel poruchy	červené světlo
Ukazatel provozu	zelené světlo
Počet vstupů	1
Rozsah provozních teplot (T_U )	-25 °C ... +40 °C
Průřez připojovacích vodičů	bezšroubové zdvojené svorky do 2,5 mm² umožňující také průchozí zapojení
Montáž	opěrný prstenec (Ø 60 mm) pro vložení do instalačních krabic, hloubka 32 mm
Materiál těla přístroje	termoplast, UL 94 V-2
Místo nasazení	vnitřní prostory
Krytí	IP 20
Provedení DELTA Profil	titanová bílá
