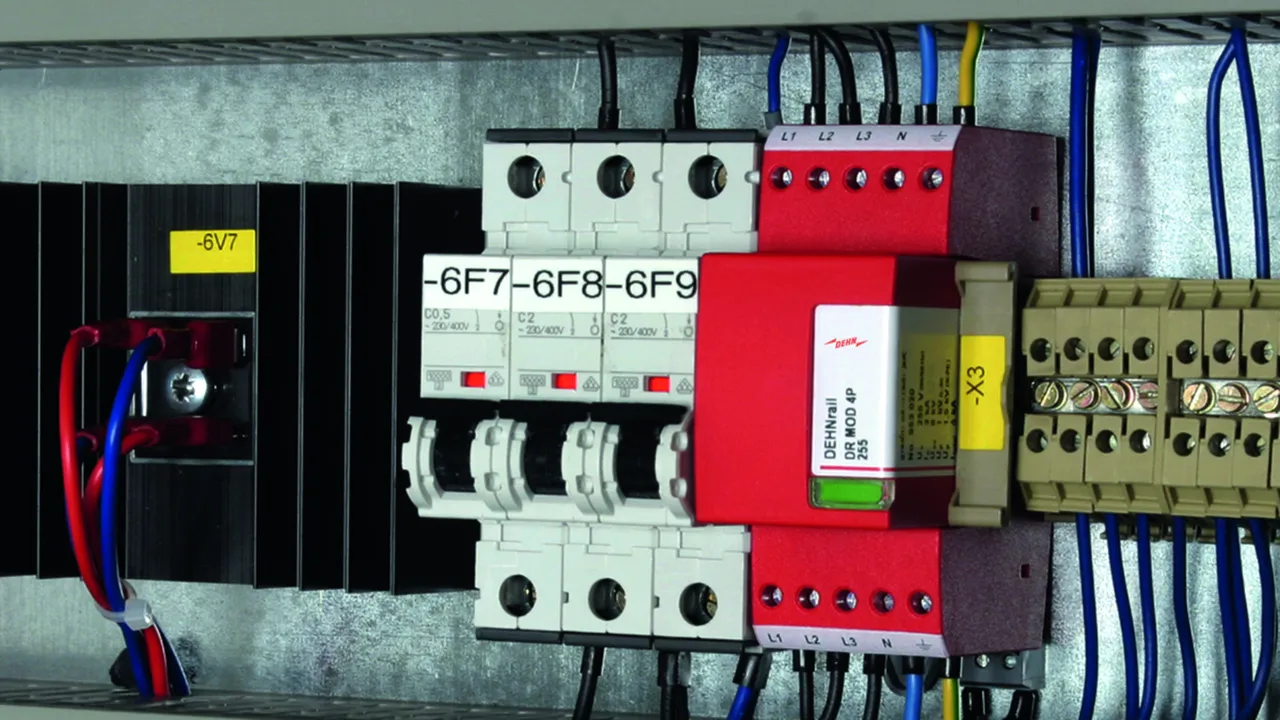

DEHNrail modular vícepólový

Čtyřpólový svodič přepětí složený ze základního dílu a zásuvného ochranného modulu
Kombinace výkonného varistoru a jiskřiště se schopností odvést vysoký impulzní proud
Energeticky zkoordinovaný v rámci skupiny produktů Red/Line
Funkční stav nebo porucha je signalizována zeleným/červeným terčíkem v signalizačním poli
Snadná výměna ochranného modulu pomocí aretovacích tlačítek na ochranném modulu
Jmenovitý proud 25 A
Zkoušeno vibrací a rázem podle ČSN EN 60068-2

Details

DEHNrail M 4P ... (FM)

Dvoupólový svodič přepětí složený ze základního dílu a zásuvného ochranného modulu pro systémy napájení 230/400 V; v provedení FM s bezpotenciálovým kontaktem dálkové signalizace.

2 Products

Part No. 953400 DR M 4P 255

GTIN 4013364115767, Customs tariff No. (EU): 85363030, Gross weight: 168.20 g, PU: 1.00 ks

Predecessor

Images

Additional information

CAD files

Svodič přepětí DEHNrail M 4P 255
4-pólový, modulární, zásuvný svodič přepětí
pro ochranu koncových zařízení průmyslové elektroniky
šířka 2 TE, ukazatel poruchy
svodič typ 3 podle ČSN EN 61643-11
nejvyšší provozní napětí: 255/440 V ac
celkový impulzní proud: 8 kA
ochranná úroveň (L-N): <= 1 kV
předjištění: 25 A gG nebo B 25 A
energetická koordinace podle ČSN EN 62305-4
svodič řady Red/Line

Výrobek: DEHN
Typ: DR M 4P 255
Obj. č.: 953400
nebo rovnocenný.

Certificates

Technical data

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 3/Třída III
Maximální provozní napětí AC (U_C )	255/440 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	3 kA
Celkový impulzní proud (8/20 µs) [L1+L2+L3+N-PE] (I_total )	8 kA
Ochranná úroveň [L-N]/[L/N-PE] (U_P )	≤ 1000/≤ 1500 V
Max. nadproudová ochrana ze strany sítě	25 A gG nebo B 25 A
Certifikace	KEMA, VDE

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 3/Třída III
Jmenovité napětí AC (U_N )	230/400 V (50/60 Hz)
Maximální provozní napětí AC (U_C )	255/440 V (50/60 Hz)
Jmenovitý provozní proud AC (I_L )	25 A
Jmenovitý impulzní proud (8/20 µs) (I_n )	3 kA
Celkový impulzní proud (8/20 µs) [L1+L2+L3+N-PE] (I_total )	8 kA
Kombinovaný impulz (U_OC )	6 kV
Kombinovaný impulz [L1+L2+L3+N-PE] (U_OC_total )	16 kV
Ochranná úroveň [L-N]/[L/N-PE] (U_P )	≤ 1000/≤ 1500 V
Doba odezvy [L-N] (t_A )	≤ 25 ns
Doba odezvy [L/N-PE] (t_A )	≤ 100 ns
Max. nadproudová ochrana ze strany sítě	25 A gG nebo B 25 A
Zkratová pevnost při nadproudové ochraně ze strany sítě 25 A gL/gG (I_SCCR )	6 kA_eff
Napětí TOV [L-N] (U_T) – charakteristika	335 V/5 s - Pevnost
Napětí TOV [L-N] (U_T) – charakteristika	440 V/120 min - Bezpečný výpadek
Napětí TOV [L/N-PE] (U_T) – charakteristika	335 V/120 min - Pevnost
Napětí TOV [L/N-PE] (U_T) – charakteristika	440 V/5 s - Pevnost
Napětí TOV [N-PE] (U_T) – charakteristika	1200 V/200 s - Bezpečný výpadek
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (min.)	0,5 mm² jedno/vícežilový
Průřez připojovacích vodičů (max.)	4 mm² jedno/2,5 mm² vícežilový
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	2 TE, DIN 43880
Certifikace	KEMA, VDE

Product 953400 was added to Notepad.

Go to Notepad

Product 953400 was added to the cart.

Go to Web-Shop

Part No. 953405 DR M 4P 255 FM

GTIN 4013364115774, Customs tariff No. (EU): 85363030, Gross weight: 171.90 g, PU: 1.00 ks

Predecessor

Images

Additional information

CAD files

Svodič přepětí DEHNrail M 4P 255 FM
4-pólový, modulární, zásuvný svodič přepětí
pro ochranu koncových zařízení průmyslové elektroniky
šířka 2 TE, ukazatel poruchy
s kontaktem dálkové signalizace
svodič typ 3 podle ČSN EN 61643-11
nejvyšší provozní napětí: 255/440 V ac
celkový impulzní proud: 8 kA
ochranná úroveň (L-N): <= 1 kV
předjištění: 25 A gG nebo B 25 A
energetická koordinace podle ČSN EN 62305-4
svodič řady Red/Line

Výrobek: DEHN
Typ: DR M 4P 255 FM
Obj. č.: 953405
nebo rovnocenný.

Certificates

Technical data

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 3/Třída III
Maximální provozní napětí AC (U_C )	255/440 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	3 kA
Celkový impulzní proud (8/20 µs) [L1+L2+L3+N-PE] (I_total )	8 kA
Ochranná úroveň [L-N]/[L/N-PE] (U_P )	≤ 1000/≤ 1500 V
Max. nadproudová ochrana ze strany sítě	25 A gG nebo B 25 A
Certifikace	KEMA, VDE
Kontakty dálkové signalizace/typ kontaktů	přepínač

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 3/Třída III
Jmenovité napětí AC (U_N )	230/400 V (50/60 Hz)
Maximální provozní napětí AC (U_C )	255/440 V (50/60 Hz)
Jmenovitý provozní proud AC (I_L )	25 A
Jmenovitý impulzní proud (8/20 µs) (I_n )	3 kA
Celkový impulzní proud (8/20 µs) [L1+L2+L3+N-PE] (I_total )	8 kA
Kombinovaný impulz (U_OC )	6 kV
Kombinovaný impulz [L1+L2+L3+N-PE] (U_OC_total )	16 kV
Ochranná úroveň [L-N]/[L/N-PE] (U_P )	≤ 1000/≤ 1500 V
Doba odezvy [L-N] (t_A )	≤ 25 ns
Doba odezvy [L/N-PE] (t_A )	≤ 100 ns
Max. nadproudová ochrana ze strany sítě	25 A gG nebo B 25 A
Zkratová pevnost při nadproudové ochraně ze strany sítě 25 A gL/gG (I_SCCR )	6 kA_eff
Napětí TOV [L-N] (U_T) – charakteristika	335 V/5 s - Pevnost
Napětí TOV [L-N] (U_T) – charakteristika	440 V/120 min - Bezpečný výpadek
Napětí TOV [L/N-PE] (U_T) – charakteristika	335 V/120 min - Pevnost
Napětí TOV [L/N-PE] (U_T) – charakteristika	440 V/5 s - Pevnost
Napětí TOV [N-PE] (U_T) – charakteristika	1200 V/200 s - Bezpečný výpadek
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (min.)	0,5 mm² jedno/vícežilový
Průřez připojovacích vodičů (max.)	4 mm² jedno/2,5 mm² vícežilový
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	2 TE, DIN 43880
Certifikace	KEMA, VDE
Kontakty dálkové signalizace/typ kontaktů	přepínač
Spínací výkon AC	250 V/0,5 A
Spínací výkon DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Průřez vodičů pro svorky dálk. signalizace	max. 1,5 mm² jedno/vícežilový

Product 953405 was added to Notepad.

Go to Notepad

Product 953405 was added to the cart.

Go to Web-Shop

DEHNrail M 4P SN1872 FM

Čtyřpólový svodič přepětí složený ze základního dílu a zásuvného ochranného modulu; v provedení FM s bezpotenciálovým kontaktem dálkové signalizace. Možnost použití v obvodech s jištěním 32 A.

1 Product

Part No. 953406 DR M 4P 255 SN1872 FM

GTIN 4013364353060, Customs tariff No. (EU): 85363030, Gross weight: 171.90 g, PU: 1.00 ks

Images

Additional information

CAD files

Svodič přepětí DEHNrail DR M 4P 255 SN1872 FM
4-pólový, modulární, zásuvný svodič přepětí
pro ochranu koncových zařízení průmyslové elektroniky
šířka 2 TE, ukazatel poruchy
s kontaktem dálkové signalizace
svodič typ 3 podle ČSN EN 61643-11
nejvyšší provozní napětí: 255/440 V ac
celkový impulzní proud: 8 kA
ochranná úroveň (L-N): <= 1 kV
předjištění: 32 A gG nebo B 32 A
energetická koordinace podle ČSN EN 62305-4
svodič řady Red/Line

Výrobek: DEHN
Typ: DR M 4P 255 SN1872 FM
Obj. č.: 953406
nebo rovnocenný.

Certificates

Technical data

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 3/Třída III
Maximální provozní napětí AC (U_C )	255/440 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	3 kA
Celkový impulzní proud (8/20 µs) [L1+L2+L3+N-PE] (I_total )	8 kA
Ochranná úroveň [L-N]/[L/N-PE] (U_P )	≤ 1000/≤ 1500 V
Max. nadproudová ochrana ze strany sítě	32 A gG nebo B 32 A
Kontakty dálkové signalizace/typ kontaktů	přepínač

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 3/Třída III
Jmenovité napětí AC (U_N )	230/400 V (50/60 Hz)
Maximální provozní napětí AC (U_C )	255/440 V (50/60 Hz)
Jmenovitý impulzní proud (8/20 µs) (I_n )	3 kA
Celkový impulzní proud (8/20 µs) [L1+L2+L3+N-PE] (I_total )	8 kA
Kombinovaný impulz (U_OC )	6 kV
Kombinovaný impulz [L1+L2+L3+N-PE] (U_OC_total )	16 kV
Ochranná úroveň [L-N]/[L/N-PE] (U_P )	≤ 1000/≤ 1500 V
Doba odezvy [L-N] (t_A )	≤ 25 ns
Doba odezvy [L/N-PE] (t_A )	≤ 100 ns
Max. nadproudová ochrana ze strany sítě	32 A gG nebo B 32 A
Zkratová pevnost při nadproudové ochraně ze strany sítě 25 A gL/gG (I_SCCR )	6 kA_eff
Napětí TOV [L-N] (U_T) – charakteristika	335 V/5 s - Pevnost
Napětí TOV [L-N] (U_T) – charakteristika	440 V/120 min - Bezpečný výpadek
Napětí TOV [L/N-PE] (U_T) – charakteristika	335 V/120 min - Pevnost
Napětí TOV [L/N-PE] (U_T) – charakteristika	440 V/5 s - Pevnost
Napětí TOV [N-PE] (U_T) – charakteristika	1200 V/200 s - Bezpečný výpadek
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (min.)	0,5 mm² jedno/vícežilový
Průřez připojovacích vodičů (max.)	4 mm² jedno/2,5 mm² vícežilový
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	2 TE, DIN 43880
Kontakty dálkové signalizace/typ kontaktů	přepínač
Spínací výkon AC	250 V/0,5 A
Spínací výkon DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Průřez vodičů pro svorky dálk. signalizace	max. 1,5 mm² jedno/vícežilový
