Part No. 961101 DGP M 255

GTIN 4013364118676, Customs tariff No. (EU): 85363030, Gross weight: 331.00 g, PU: 1.00 ks

Predecessor

Images

Additional information

CAD files

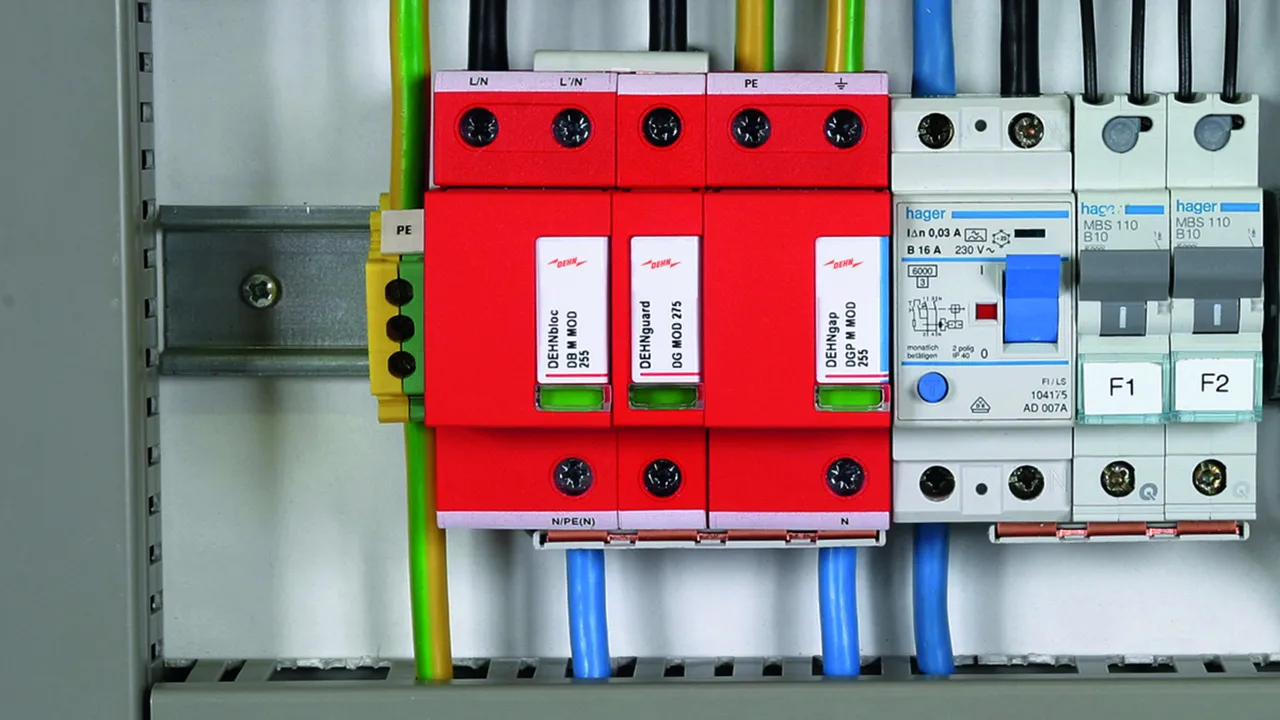

Koordinovaný svodič bleskových proudů N-PE DEHNgap M 255
1 pólový, modulární, zásuvný, koordinovaný svodič
bleskových proudů N-PE, šířka 2TE
svodič typ 1 podle ČSN EN 61643-11
tlakově uzavřené klouzavé jiskřiště
ukazatel poruchy
bleskový proud (10/350): 100 kA
ochranná úroveň: <= 1,5 kV
schopnost omezit následný proud: 100 Aeff při 255 V ac
TOV pevnost: 1200 V/200 ms
energetická koordinace podle ČSN EN 62305-4
se svodiči N-PE DEHNgap C S řady Red/Line

Výrobek: DEHN
Typ: DGP M 255
Obj. č.: 961101
nebo rovnocenný.

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1/Třída I
Nejvyšší provozní napětí AC (U_C )	255 V (50/60 Hz)
Bleskový proud (10/350 µs) (I_imp )	100 kA
Ochranná úroveň (U_P )	≤ 1,5 kV
Certifikace	VDE, KEMA, UL

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1/Třída I
Nejvyšší provozní napětí AC (U_C )	255 V (50/60 Hz)
Bleskový proud (10/350 µs) (I_imp )	100 kA
Specifická energie (W/R)	2,50 MJ/ohm
Ochranná úroveň (U_P )	≤ 1,5 kV
Schopnost omezit následný proud AC (I_fi )	100 A_eff
Doba odezvy (t_A )	≤ 100 ns
Napětí TOV (UT) – charakteristika	1200 V/200 ms - Pevnost
Rozsah provozních teplot (paralelní zapojení) (T_UP )	-40 °C ... +80 °C
Rozsah provozních teplot (průchozí zapojení) (T_US )	-40 °C ... +60 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (N, PE, 9) (min.)	10 mm² jedno/vícežilový
Průřez připojovacích vodičů (N, PE) (max.)	50 mm² hrubě slaněný/35 mm² jemně slaněný
Průřez připojovacích vodičů (9) (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	2 TE, DIN 43880
Certifikace	VDE, KEMA, UL

Product 961101 was added to Notepad.

Go to Notepad

Product 961101 was added to the cart.

Go to Web-Shop

Part No. 961105 DGP M 255 FM

GTIN 4013364118683, Customs tariff No. (EU): 85363030, Gross weight: 336.00 g, PU: 1.00 ks

Predecessor

Images

Additional information

CAD files

Koordinovaný svodič bleskových proudů N-PE DEHNgap M 255 FM
Jednopólový, modulární, zásuvný, koordinovaný svodič bleskových proudů N-PE,
šířka 2 TE
s kontaktem pro dálkovou signalizaci
Svodič typu 1 podle EN 61643-11
Technologie jiskřiště RADAX-Flow
ukazatel poruchy
Terčík v signalizačním poli
Bleskový impulzní proud (10/350): 100 kA
Ochranná úroveň: <= 1,5 kV
Schopnost zhášet následný proud: 100 Aeff při 255 V AC
Odolnost proti dočasnému přepětí (TOV): 1200 V/200 ms
Energetická koordinace podle DIN EN 62305-4
přímo ke svodiči N-PE DEHNgap C S řady Red/Line

Výrobek: DEHN
Typ: DGP M 255 FM
Obj. č.: 961105
nebo rovnocenný.

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1/Třída I
Nejvyšší provozní napětí AC (U_C )	255 V (50/60 Hz)
Bleskový proud (10/350 µs) (I_imp )	100 kA
Ochranná úroveň (U_P )	≤ 1,5 kV
Certifikace	VDE, KEMA, UL
Kontakt dálkové signalizace/typ kontaktu	přepínač

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1/Třída I
Nejvyšší provozní napětí AC (U_C )	255 V (50/60 Hz)
Bleskový proud (10/350 µs) (I_imp )	100 kA
Specifická energie (W/R)	2,50 MJ/ohm
Ochranná úroveň (U_P )	≤ 1,5 kV
Schopnost omezit následný proud AC (I_fi )	100 A_eff
Doba odezvy (t_A )	≤ 100 ns
Napětí TOV (UT) – charakteristika	1200 V/200 ms - Pevnost
Rozsah provozních teplot (paralelní zapojení) (T_UP )	-40 °C ... +80 °C
Rozsah provozních teplot (průchozí zapojení) (T_US )	-40 °C ... +60 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (N, PE, 9) (min.)	10 mm² jedno/vícežilový
Průřez připojovacích vodičů (N, PE) (max.)	50 mm² hrubě slaněný/35 mm² jemně slaněný
Průřez připojovacích vodičů (9) (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	2 TE, DIN 43880
Certifikace	VDE, KEMA, UL
Kontakt dálkové signalizace/typ kontaktu	přepínač
Spínací výkon AC	250 V/0,5 A
Spínací výkon DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Průřez vodičů pro svorky dálk. signalizace	max. 1,5 mm² jedno/vícežilový

Product 961105 was added to Notepad.

Go to Notepad

Product 961105 was added to the cart.

Go to Web-Shop

Part No. 900050 DGPM 1 255 S

GTIN 4013364107496, Customs tariff No. (EU): 85363030, Gross weight: 539.00 g, PU: 1.00 ks

Images

Additional information

CAD files

Svodič bleskových proudů N-PE DEHNgap Maxi 1 255 S
Jednopólový, koordinovaný svodič bleskových proudů N-PE
pro instalaci na systémy sběrnicových lišt
Svodič typu 1 podle EN 61643-11
Technologie jiskřiště RADAX-Flow
Max. přípustné trvalé napětí: 255 V AC
Ochranná úroveň: <= 2,5 kV (dodržena délka připojovacího vodiče 80 cm)
Bleskový impulzní proud (10/350): 100 kA
Schopnost zhášet následný proud: 100 kAeff
Odolnost proti dočasnému přepětí (TOV): 1200 V/200 ms
Energetická koordinace podle DIN EN 62305-4
svodič řady Red/Line
Instalace na sběrnicovou lištu N min. 35 mm2
Instalační rozměry (Š x V x H): (72 x 89 x 100) mm

Výrobek: DEHN
Typ: DGPM 1 255 S
Obj. č.: 900050
nebo rovnocenný.

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1/Třída I
Nejvyšší provozní napětí AC (U_C )	255 V (50/60 Hz)
Bleskový proud (10/350 µs) (I_imp )	100 kA
Ochranná úroveň (U_P )	≤ 2,5 kV (včetně délky přívodu 80 cm)
Kontrola funkce	prostřednictvím DEHNsignal DSI E 3

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1/Třída I
Nejvyšší provozní napětí AC (U_C )	255 V (50/60 Hz)
Bleskový proud (10/350 µs) (I_imp )	100 kA
Specifická energie (W/R)	2,50 MJ/ohm
Ochranná úroveň (U_P )	≤ 2,5 kV (včetně délky přívodu 80 cm)
Schopnost omezit následný proud AC (I_fi )	100 A_eff
Doba odezvy (t_A )	≤ 100 ns
Napětí TOV (UT) – charakteristika	1200 V/200 ms - Pevnost
Rozsah provozních teplot (T_U )	-40 °C ... +80 °C
Počet vstupů	1
Montáž	sběrnice N min. 35 mm²
Připojení	přes kabelové oko min. 35 mm²/max. 50 mm²
Kontrola funkce	prostřednictvím DEHNsignal DSI E 3
Připojení pro DSI E 3 (S) min.	1 mm² jedno/vícežilový
Připojení pro DSI E 3 (S) max.	2,5 mm² jedno/vícežilový
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Montážní rozměr (š x v x h)	72 x 89 x 100 mm

Product 900050 was added to Notepad.

Go to Notepad

Product 900050 was added to the cart.

Go to Web-Shop

Part No. 961180 DGPM 1 255

GTIN 4013364157323, Customs tariff No. (EU): 85363090, Gross weight: 460.00 g, PU: 1.00 ks

Images

Additional information

CAD files

Svodič bleskových proudů N-PE DEHNgap Maxi 1 255
Koordinovaný svodič bleskových proudů N-PE, šířka 2 TE
Svodič typu 1 podle EN 61643-11
Technologie jiskřiště RADAX-Flow
ukazatel poruchy
Bleskový impulzní proud (10/350): 100 kA
Ochranná úroveň: <= 1,5 kV
Schopnost zhášet následný proud: 100 Aeff při 255 V AC
Odolnost proti dočasnému přepětí (TOV): 1200 V/200 ms

Výrobek: DEHN
Typ: DGPM 1 255
Obj. č.: 961180
nebo rovnocenný.

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2/Třída I + Třída II
Nejvyšší provozní napětí AC (U_C )	255 V (50/60 Hz)
Bleskový proud (10/350 µs) (I_imp )	100 kA
Ochranná úroveň (U_P )	≤ 1,5 kV
Certifikace	KEMA

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2/Třída I + Třída II
Nejvyšší provozní napětí AC (U_C )	255 V (50/60 Hz)
Bleskový proud (10/350 µs) (I_imp )	100 kA
Specifická energie (W/R)	2,50 MJ/ohm
Ochranná úroveň (U_P )	≤ 1,5 kV
Schopnost omezit následný proud AC (I_fi )	100 A_eff
Doba odezvy (t_A )	≤ 100 ns
Napětí TOV (UT) – charakteristika	1200 V/200 ms - Pevnost
Rozsah provozních teplot (paralelní zapojení) (T_UP )	-40 °C ... +80 °C
Rozsah provozních teplot (průchozí zapojení) (T_US )	-40 °C ... +60 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (N, PE, 9) (min.)	10 mm² jedno/vícežilový
Průřez připojovacích vodičů (N, PE) (max.)	50 mm² hrubě slaněný/35 mm² jemně slaněný
Průřez připojovacích vodičů (9) (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	2 TE, DIN 43880
Certifikace	KEMA

Product 961180 was added to Notepad.

Go to Notepad

Product 961180 was added to the cart.

Go to Web-Shop

Part No. 961185 DGPM 1 255 FM

GTIN 4013364157330, Customs tariff No. (EU): 85363090, Gross weight: 460.00 g, PU: 1.00 ks

Images

Additional information

CAD files

Svodič bleskových proudů N-PE DEHNgap Maxi 1 255 FM
Koordinovaný svodič bleskových proudů N-PE, šířka 2 TE
s kontaktem pro dálkovou signalizaci
Svodič typu 1 podle EN 61643-11
Technologie jiskřiště RADAX-Flow
ukazatel poruchy
Bleskový impulzní proud (10/350): 100 kA
Ochranná úroveň: <= 1,5 kV
Schopnost zhášet následný proud: 100 Aeff při 255 V AC
Odolnost proti dočasnému přepětí (TOV): 1200 V/200 ms

Výrobek: DEHN
Typ: DGPM 1 255 FM
Obj. č.: 961185
nebo rovnocenný.

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2/Třída I + Třída II
Nejvyšší provozní napětí AC (U_C )	255 V (50/60 Hz)
Bleskový proud (10/350 µs) (I_imp )	100 kA
Ochranná úroveň (U_P )	≤ 1,5 kV
Certifikace	KEMA
Kontakt dálkové signalizace/typ kontaktu	přepínač

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2/Třída I + Třída II
Nejvyšší provozní napětí AC (U_C )	255 V (50/60 Hz)
Bleskový proud (10/350 µs) (I_imp )	100 kA
Specifická energie (W/R)	2,50 MJ/ohm
Ochranná úroveň (U_P )	≤ 1,5 kV
Schopnost omezit následný proud AC (I_fi )	100 A_eff
Doba odezvy (t_A )	≤ 100 ns
Napětí TOV (UT) – charakteristika	1200 V/200 ms - Pevnost
Rozsah provozních teplot (paralelní zapojení) (T_UP )	-40 °C ... +80 °C
Rozsah provozních teplot (průchozí zapojení) (T_US )	-40 °C ... +60 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (N, PE, 9) (min.)	10 mm² jedno/vícežilový
Průřez připojovacích vodičů (N, PE) (max.)	50 mm² hrubě slaněný/35 mm² jemně slaněný
Průřez připojovacích vodičů (9) (max.)	35 mm² hrubě slaněný/25 mm²jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	2 TE, DIN 43880
Certifikace	KEMA
Kontakt dálkové signalizace/typ kontaktu	přepínač
Spínací výkon AC	250 V / 0,5 A
Spínací výkon DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Průřez vodičů pro svorky dálk. signalizace	max. 1,5 mm² jedno/vícežilový

Product 961185 was added to Notepad.

Go to Notepad

Product 961185 was added to the cart.

Go to Web-Shop

Part No. 961160 DGPM 440

GTIN 4013364116290, Customs tariff No. (EU): 85363030, Gross weight: 415.00 g, PU: 1.00 ks

Images

Additional information

CAD files

Svodič bleskových proudů N-PE DEHNgap Maxi 440
Koordinovaný svodič bleskových proudů N-PE, šířka 2 TE
Svodič typu 1 podle EN 61643-11
Technologie jiskřiště RADAX-Flow
ukazatel poruchy
Bleskový impulzní proud (10/350): 100 kA
Ochranná úroveň: <= 2,5 kV
Schopnost zhášet následný proud: 100 Aeff při 440 V AC
Odolnost proti dočasnému přepětí (TOV): 1200 V/200 ms

Výrobek: DEHN
Typ: DGPM 440
Obj. č.: 961160
nebo rovnocenný.

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1/Třída I
Nejvyšší provozní napětí AC (U_C )	440 V (50/60 Hz)
Bleskový proud (10/350 µs) (I_imp )	100 kA
Ochranná úroveň (U_P )	≤ 2,5 kV
Certifikace	UL

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1/Třída I
Nejvyšší provozní napětí AC (U_C )	440 V (50/60 Hz)
Bleskový proud (10/350 µs) (I_imp )	100 kA
Specifická energie (W/R)	2,50 MJ/ohm
Ochranná úroveň (U_P )	≤ 2,5 kV
Schopnost omezit následný proud AC (I_fi )	100 A_eff
Doba odezvy (t_A )	≤ 100 ns
Napětí TOV (UT) – charakteristika	1200 V/200 ms - Pevnost
Rozsah provozních teplot (paralelní zapojení) (T_UP )	-40 °C ... +80 °C
Rozsah provozních teplot (průchozí zapojení) (T_US )	-40 °C ... +60 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (N, PE, 9) (min.)	10 mm² jedno/vícežilový
Průřez připojovacích vodičů (N, PE) (max.)	50 mm² hrubě slaněný/35 mm² jemně slaněný
Průřez připojovacích vodičů (9) (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	2 TE, DIN 43880
Certifikace	UL

Product 961160 was added to Notepad.

Go to Notepad

Product 961160 was added to the cart.

Go to Web-Shop

Part No. 961165 DGPM 440 FM

GTIN 4013364116306, Customs tariff No. (EU): 85363030, Gross weight: 418.00 g, PU: 1.00 ks

Images

Additional information

CAD files

Svodič bleskových proudů N-PE DEHNgap Maxi 440 FM
Koordinovaný svodič bleskových proudů N-PE, šířka 2 TE
s kontaktem pro dálkovou signalizaci
Svodič typu 1 podle EN 61643-11
Technologie jiskřiště RADAX-Flow
ukazatel poruchy
Bleskový impulzní proud (10/350): 100 kA
Ochranná úroveň: <= 2,5 kV
Schopnost zhášet následný proud: 100 Aeff při 440 V AC
Odolnost proti dočasnému přepětí (TOV): 1200 V/200 ms

Výrobek: DEHN
Typ: DGPM 440 FM
Obj. č.: 961165
nebo rovnocenný.

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1/Třída I
Nejvyšší provozní napětí AC (U_C )	440 V (50/60 Hz)
Bleskový proud (10/350 µs) (I_imp )	100 kA
Ochranná úroveň (U_P )	≤ 2,5 kV
Certifikace	UL
Kontakt dálkové signalizace/typ kontaktu	přepínač

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1/Třída I
Nejvyšší provozní napětí AC (U_C )	440 V (50/60 Hz)
Bleskový proud (10/350 µs) (I_imp )	100 kA
Specifická energie (W/R)	2,50 MJ/ohm
Ochranná úroveň (U_P )	≤ 2,5 kV
Schopnost omezit následný proud AC (I_fi )	100 A_eff
Doba odezvy (t_A )	≤ 100 ns
Napětí TOV (UT) – charakteristika	1200 V/200 ms - Pevnost
Rozsah provozních teplot (paralelní zapojení) (T_UP )	-40 °C ... +80 °C
Rozsah provozních teplot (průchozí zapojení) (T_US )	-40 °C ... +60 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (N, PE, 9) (min.)	10 mm² jedno/vícežilový
Průřez připojovacích vodičů (N, PE) (max.)	50 mm² hrubě slaněný/35 mm² jemně slaněný
Průřez připojovacích vodičů (9) (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	2 TE, DIN 43880
Certifikace	UL
Kontakt dálkové signalizace/typ kontaktu	přepínač
Spínací výkon AC	250 V / 0,5 A
Spínací výkon DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Průřez vodičů pro svorky dálk. signalizace	max. 1,5 mm² jedno/vícežilový

Product 961165 was added to Notepad.

Go to Notepad

Product 961165 was added to the cart.

Go to Web-Shop

Part No. 961102 DGPH M 255

GTIN 4013364118690, Customs tariff No. (EU): 85363030, Gross weight: 300.00 g, PU: 1.00 ks

Predecessor

Images

Additional information

CAD files

Modulární svodič bleskových proudů N-PE DEHNgap H M 255
1 pólový, modulární, zásuvný, koordinovaný svodič
bleskových proudů N-PE, šířka 2TE
svodič typ 1 podle ČSN EN 61643-11
tlakově uzavřené klouzavé jiskřiště
bleskový proud (10/350): 100 kA
ochranná úroveň: <= 4 kV
schopnost omezit následný proud: 100 Aeff při 255 V ac
TOV pevnost: 1200 V/200 ms
energetická koordinace podle ČSN EN 62305-4
s N-PE svodičem DEHNgap C S řady Red/Line

Výrobek: DEHN
Typ: DGPH M 255
Obj. č.: 961102
nebo rovnocenný.

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1/Třída I
Nejvyšší provozní napětí AC (U_C )	255 V (50/60 Hz)
Bleskový proud (10/350 µs) (I_imp )	100 kA
Ochranná úroveň (U_P )	≤ 4 kV

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1/Třída I
Nejvyšší provozní napětí AC (U_C )	255 V (50/60 Hz)
Bleskový proud (10/350 µs) (I_imp )	100 kA
Specifická energie (W/R)	2,50 MJ/Ohm
Ochranná úroveň (U_P )	≤ 4 kV
Schopnost omezit následný proud AC (I_fi )	100 A_eff
Doba odezvy (t_A )	≤ 100 ns
Napětí TOV (UT) – charakteristika	1200 V/200 ms - Pevnost
Rozsah provozních teplot (paralelní zapojení) (T_UP )	-40 °C ... +80 °C
Rozsah provozních teplot (průchozí zapojení) (T_US )	-40 °C ... +60 °C
Počet vstupů	1
Průřez připojovacích vodičů (min.)	10 mm² jedno/vícežilový
Průřez připojovacích vodičů (max.)	50 mm² hrubě slaněný/35 mm² jemně slaněný
Montáž	35 mm instalační lišta TS 35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	2 TE, DIN 43880

Product 961102 was added to Notepad.

Go to Notepad

Product 961102 was added to the cart.

Go to Web-Shop

DEHNgap

Details

DEHNgap M 255 (FM)

Part No. 961101 DGP M 255

You are not authorized to download 961110.stp

You are not authorized to download 961110.igs

You are not authorized to download 961110.jt

You are not authorized to download 961110.dwg

You are not authorized to download 961101_102m_E.dxf

You are not authorized to download DEHN.961101.edz

You are not authorized to download DEHN.961101.wspak

Wave breaker function

Product 961101 was added to Notepad.

Product 961101 was added to the cart.

Part No. 961105 DGP M 255 FM

You are not authorized to download 961115.stp

You are not authorized to download 961115.igs

You are not authorized to download 961115.jt

You are not authorized to download 961115.dwg

You are not authorized to download 961105m_E.dxf

You are not authorized to download DEHN.961105.edz

You are not authorized to download DEHN.961105.wspak

Wave breaker function

Product 961105 was added to Notepad.

Product 961105 was added to the cart.

DEHNgap Maxi 1 255 S

Part No. 900050 DGPM 1 255 S

You are not authorized to download 900050.stp

You are not authorized to download 900050.igs

You are not authorized to download 900050.jt

You are not authorized to download 900050.dwg

You are not authorized to download 900050m_D.dxf

You are not authorized to download 900050_eplan.zip

You are not authorized to download DEHN.900050.wspak

Wave breaker function

Product 900050 was added to Notepad.

Product 900050 was added to the cart.

DEHNgap Maxi 1 255 (FM)

Part No. 961180 DGPM 1 255

You are not authorized to download 961140.stp

You are not authorized to download 961140.igs

You are not authorized to download 961140.jt

You are not authorized to download 961140.dwg

You are not authorized to download 961160m_E.dxf

You are not authorized to download DEHN.961180.edz

You are not authorized to download DEHN.961180.wspak

Wave breaker function

Product 961180 was added to Notepad.

Product 961180 was added to the cart.

Part No. 961185 DGPM 1 255 FM

You are not authorized to download 961145.stp

You are not authorized to download 961145.igs

You are not authorized to download 961145.jt

You are not authorized to download 961145.dwg

You are not authorized to download 961165m_E.dxf

You are not authorized to download DEHN.961185.edz

You are not authorized to download DEHN.961185.wspak

Wave breaker function

Product 961185 was added to Notepad.

Product 961185 was added to the cart.

DEHNgap Maxi 440 (FM)

Part No. 961160 DGPM 440

You are not authorized to download 961140.stp

You are not authorized to download 961140.igs

You are not authorized to download 961140.jt

You are not authorized to download 961140.dwg

You are not authorized to download 961160m_E.dxf

You are not authorized to download DEHN.961160.edz

You are not authorized to download DEHN.961160.wspak

Wave breaker function

Product 961160 was added to Notepad.

Product 961160 was added to the cart.

Part No. 961165 DGPM 440 FM

You are not authorized to download 961145.stp

You are not authorized to download 961145.igs

You are not authorized to download 961145.jt

You are not authorized to download 961145.dwg

You are not authorized to download 961165m_E.dxf

You are not authorized to download DEHN.961165.edz

You are not authorized to download DEHN.961165.wspak
