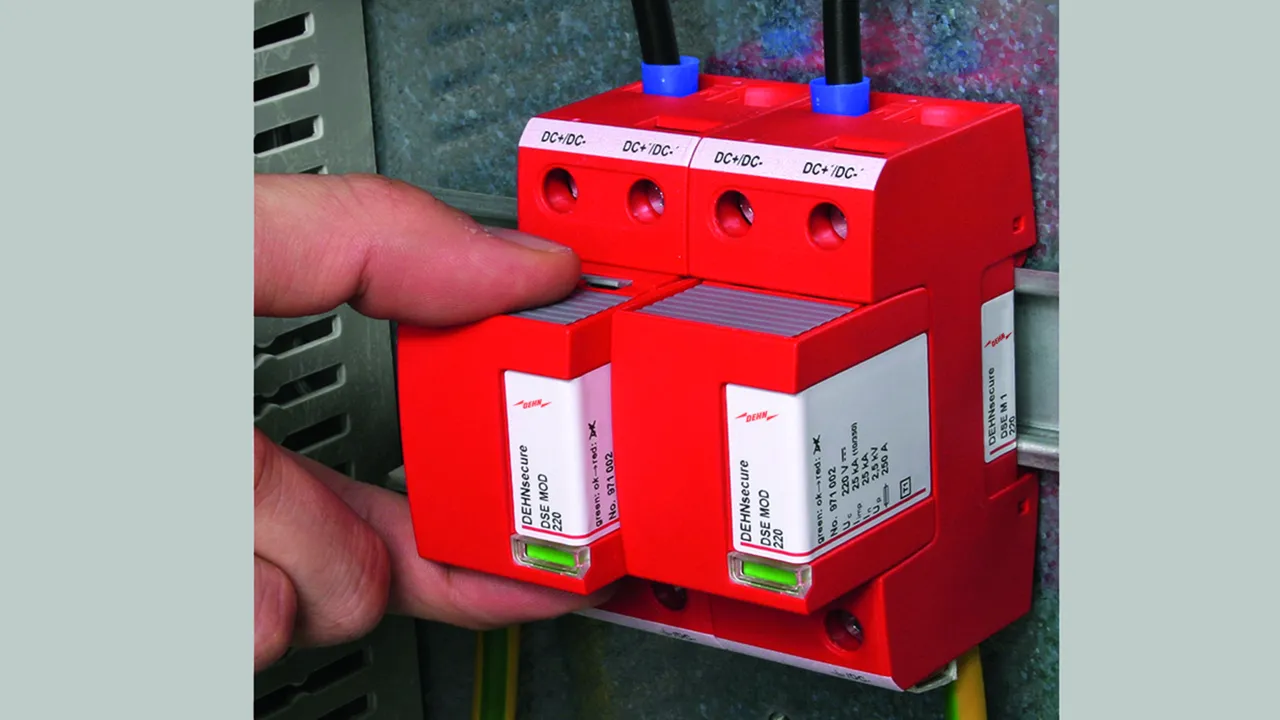

Ochranný modul pro DEHNsecure modular

  • Technologie jiskřiště je speciálně vyvinutá pro zapojení v DC obvodech
  • Funkční stav nebo porucha je signalizována zeleným/červeným terčíkem v signalizačním poli
  • Snadná výměna ochranných modulů pomocí aretovacích tlačítek na ochranném modulu

DSE M ochranný modul s jiskřištěm

Ochranný modul s jiskřištěm

3 Products

Part No. 971001 DSE MOD 60

GTIN 4013364138605, Customs tariff No. (EU): 85363090, Gross weight: 151.00 g, PU: 1.00 ks

Images

Additional information

Ochranný modul s jiskřištěm DSE MOD 60
ochranný modul s jiskřištěm pro 1 pólový,
kooordinovaný svodič typ 1 řady Red/Line
podle ČSN EN 61643-11
technologie jiskřiště je speciálně vyvinutá
pro zapojení v DC obvodech
ukazatel poruchy
nejvyšší provozní napětí: 60 V dc
bleskový proud: 25 kA
zkratová pevnost při max. předřazené
nadproudové ochraně DC: 25 kA

Výrobek: DEHN
Typ: DSE MOD 60
Obj. č.: 971001
nebo rovnocenný.

Certificates



Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

Nejvyšší provozní napětí DC (UC ) 60 V
Bleskový proud (10/350 µs) (Iimp ) 25 kA

Product 971001 was added to Notepad.

Go to Notepad

Product 971001 was added to the cart.

Go to Web-Shop

Part No. 971002 DSE MOD 220

GTIN 4013364133655, Customs tariff No. (EU): 85363090, Gross weight: 118.20 g, PU: 1.00 ks

Images

Additional information

Ochranný modul s jiskřištěm DSE MOD 220
ochranný modul s jiskřištěm pro 1 pólový,
kooordinovaný svodič typ 1 řady Red/Line
podle ČSN EN 61643-11
technologie jiskřiště je speciálně vyvinutá
pro zapojení v DC obvodech
ukazatel poruchy
nejvyšší provozní napětí: 220 V dc
bleskový proud: 25 kA
zkratová pevnost při max. předřazené
nadproudové ochraně DC: 25 kA

Výrobek: DEHN
Typ: DSE MOD 220
Obj. č.: 971002
nebo rovnocenný.

Certificates



Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

Nejvyšší provozní napětí DC (UC ) 220 V
Bleskový proud (10/350 µs) (Iimp ) 25 kA

Product 971002 was added to Notepad.

Go to Notepad

Product 971002 was added to the cart.

Go to Web-Shop

Part No. 971003 DSE MOD 242

GTIN 4013364144491, Customs tariff No. (EU): 85363090, Gross weight: 120.50 g, PU: 1.00 ks

Images

Additional information

Ochranný modul s jiskřištěm DSE MOD 242
ochranný modul s jiskřištěm pro 1 pólový,
kooordinovaný svodič typ 1 řady Red/Line
podle ČSN EN 61643-11
technologie jiskřiště je speciálně vyvinutá
pro zapojení v DC obvodech
ukazatel poruchy
nejvyšší provozní napětí: 242 V dc
bleskový proud: 25 kA
zkratová pevnost při max. předřazené
nadproudové ochraně DC: 25 kA

Výrobek: DEHN
Typ: DSE MOD 242
Obj. č.: 971003
nebo rovnocenný.

Certificates



Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

Nejvyšší provozní napětí DC (UC ) 242 V
Bleskový proud (10/350 µs) (Iimp ) 25 kA

Product 971003 was added to Notepad.

Go to Notepad

Product 971003 was added to the cart.

Go to Web-Shop

DSE PE ochranný modul s jiskřištěm

Ochranný modul s jiskřištěm

1 Product

Part No. 971010 DSE MOD PE 60

GTIN 4013364138636, Customs tariff No. (EU): 85363090, Gross weight: 183.00 g, PU: 1.00 ks

Images

Additional information

Ochranný modul s jiskřištěm DSE MOD PE 60
ochranný modul s jiskřištěm pro 1 pólový,
kooordinovaný svodič typ 1 řady Red/Line
podle ČSN EN 61643-11
technologie jiskřiště je speciálně vyvinutá
pro zapojení v DC obvodech
ukazatel poruchy
nejvyšší provozní napětí: 60 V dc
bleskový proud: 50 kA
zkratová pevnost při max. předřazené
nadproudové ochraně DC: 25 kA

Výrobek: DEHN
Typ: DSE MOD PE 60
Obj. č.: 971010
nebo rovnocenný.

Certificates



Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

Nejvyšší provozní napětí DC (UC ) 60 V
Bleskový proud (10/350 µs) (Iimp ) 50 kA

Product 971010 was added to Notepad.

Go to Notepad

Product 971010 was added to the cart.

Go to Web-Shop
