Part No. 971121 DSE M 1 60

GTIN 4013364138582, Customs tariff No. (EU): 85363090, Gross weight: 300.00 g, PU: 1.00 ks

Images

Additional information

CAD files

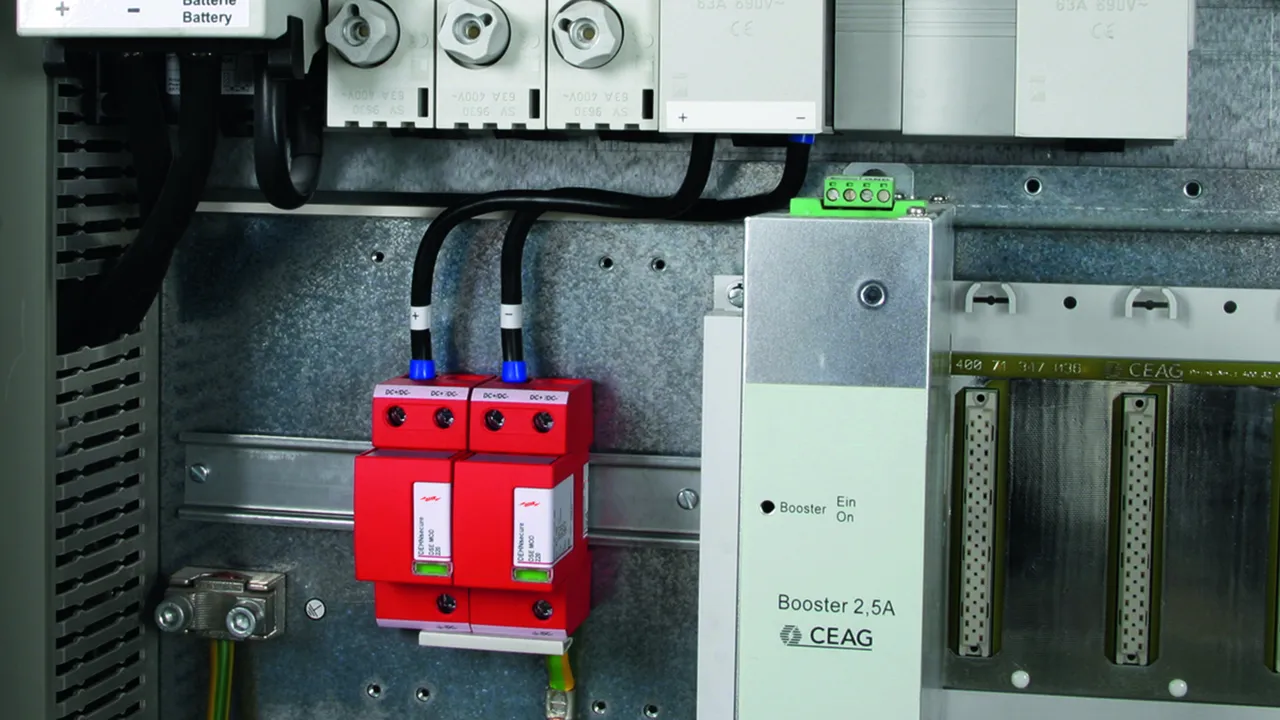

Koordinovaný svodič bleskových proudů DEHNsecure M 1 60
1 pólový, modulární, zásuvný, koordinovaný svodič bleskových proudů
pro použití v obvodech stejnosměrných proudů, šířka 2TE
svodič typ 1 podle ČSN EN 61643-11
technologie jiskřiště je speciálně vyvinutá
pro zapojení v DC obvodech
ukazatel poruchy
nejvyšší provozní napětí: 60 V dc
ochranná úroveň: <= 1,5 kV
bleskový proud (10/350): 25 kA
zkratová pevnost DC: 25 kA
energetická koordinace podle ČSN EN 62305-4
svodič řady Red/Line

Výrobek: DEHN
Typ: DSE M 1 60
Obj. č.: 971121
nebo rovnocenný.

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

Klasifikace SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1/Třída I
Maximální provozní napětí DC (U_C )	60 V
Bleskový proud (10/350 µs) (I_imp )	25 kA
Ochranná úroveň (U_P )	≤ 1,5 kV
Max. nadproudová ochrana ze strany sítě	250 A gG
Certifikace	UL
Rozšířená technická data:	Použití v obvodech nouzového osvětlení

Klasifikace SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1/Třída I
Maximální provozní napětí DC (U_C )	60 V
Bleskový proud (10/350 µs) (I_imp )	25 kA
Specifická energie (W/R)	156,25 kJ/ohm
Ochranná úroveň (U_P )	≤ 1,5 kV
Koordinace se svodičem DEHNguard	DG SE DC 60 (obj. č. 972 110)
Doba odezvy (t_A )	≤ 100 ns
Zkratová pevnost při max. nadproudové ochraně DC ze strany sítě (I_SCCR )	25 kA
Max. nadproudová ochrana ze strany sítě	250 A gG
Max. předjištění (DC+/DC- -> DC+'/DC-')	125 A gG
Rozsah provozních teplot (paralelní zapojení) (T_UP )	-40 °C ... +80 °C
Rozsah provozních teplot (průchozí zapojení) (T_US )	-40 °C ... +60 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (DC+/DC-, DC+'/DC-', 9/DC-) (min.)	10 mm² jedno/vícežilový
Průřez připojovacích vodičů (DC+/DC-, 9/DC-) (max.)	50 mm² hrubě slaněný/35 mm² jemně slaněný
Průřez připojovacích vodičů (DC+'/DC-') (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	2 TE, DIN 43880
Certifikace	UL
Rozšířená technická data:	Použití v obvodech nouzového osvětlení
– možnost zapojení v DC a AC sítích	ne

Product 971121 was added to Notepad.

Go to Notepad

Product 971121 was added to the cart.

Go to Web-Shop

Part No. 971120 DSE M 1 220

GTIN 4013364133631, Customs tariff No. (EU): 85363090, Gross weight: 268.20 g, PU: 1.00 ks

Images

Additional information

CAD files

Koordinovaný svodič bleskových proudů DEHNsecure M 1 220
1 pólový, modulární, zásuvný, koordinovaný svodič bleskových proudů
pro použití v obvodech stejnosměrných proudů, šířka 2TE
svodič typ 1 podle ČSN EN 61643-11
technologie jiskřiště je speciálně vyvinutá
pro zapojení v DC obvodech
ukazatel poruchy
nejvyšší provozní napětí: 220 V dc
ochranná úroveň: <= 2,5 kV
bleskový proud (10/350): 25 kA
zkratová pevnost DC: 25 kA
energetická koordinace podle ČSN EN 62305-4
svodič řady Red/Line

Výrobek: DEHN
Typ: DSE M 1 220
Obj. č.: 971120
nebo rovnocenný.

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

Klasifikace SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1/Třída I
Maximální provozní napětí DC (U_C )	220 V
Bleskový proud (10/350 µs) (I_imp )	25 kA
Ochranná úroveň (U_P )	≤ 2,5 kV
Max. nadproudová ochrana ze strany sítě	250 A gG
Rozšířená technická data:	Použití v obvodech nouzového osvětlení

Klasifikace SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1/Třída I
Maximální provozní napětí DC (U_C )	220 V
Bleskový proud (10/350 µs) (I_imp )	25 kA
Specifická energie (W/R)	156,25 kJ/ohm
Ochranná úroveň (U_P )	≤ 2,5 kV
Koordinace se svodičem DEHNguard (délka vedení ≥ 1 m)	DG SE DC 550 (obj. č. 972 130)
Doba odezvy (t_A )	≤ 100 ns
Zkratová pevnost při max. nadproudové ochraně DC ze strany sítě (I_SCCR )	25 kA
Max. nadproudová ochrana ze strany sítě	250 A gG
Max. předjištění (DC+/DC- -> DC+'/DC-')	125 A gG
Rozsah provozních teplot (paralelní zapojení) (T_UP )	-40 °C ... +80 °C
Rozsah provozních teplot (průchozí zapojení) (T_US )	-40 °C ... +60 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (DC+/DC-, DC+'/DC-', 9/DC-) (min.)	10 mm² jedno/vícežilový
Průřez připojovacích vodičů (DC+/DC-, 9/DC-) (max.)	50 mm² hrubě slaněný/35 mm² jemně slaněný
Průřez připojovacích vodičů (DC+'/DC-') (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	2 TE, DIN 43880
Rozšířená technická data:	Použití v obvodech nouzového osvětlení
– možnost zapojení v DC a AC sítích	ne

Product 971120 was added to Notepad.

Go to Notepad

Product 971120 was added to the cart.

Go to Web-Shop

Part No. 971122 DSE M 1 242

GTIN 4013364144477, Customs tariff No. (EU): 85363090, Gross weight: 273.70 g, PU: 1.00 ks

Images

Additional information

CAD files

Koordinovaný svodič bleskových proudů DEHNsecure M 1 242
1 pólový, modulární, zásuvný, koordinovaný svodič bleskových proudů
pro použití v obvodech stejnosměrných proudů, šířka 2TE
svodič typ 1 podle ČSN EN 61643-11
technologie jiskřiště je speciálně vyvinutá
pro zapojení v DC obvodech
ukazatel poruchy
nejvyšší provozní napětí: 242 V dc
ochranná úroveň: <= 2,5 kV
bleskový proud (10/350): 25 kA
zkratová pevnost DC: 25 kA
energetická koordinace podle ČSN EN 62305-4
svodič řady Red/Line

Výrobek: DEHN
Typ: DSE M 1 242
Obj. č.: 971122
nebo rovnocenný.

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

Klasifikace SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1/Třída I
Maximální provozní napětí DC (U_C )	242 V
Bleskový proud (10/350 µs) (I_imp )	25 kA
Ochranná úroveň (U_P )	≤ 2,5 kV
Max. nadproudová ochrana ze strany sítě	250 A gG
Rozšířená technická data:	Použití v obvodech nouzového osvětlení
– maximální přípustné trvalé napětí AC (U_C )	255 V

Klasifikace SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1/Třída I
Maximální provozní napětí DC (U_C )	242 V
Bleskový proud (10/350 µs) (I_imp )	25 kA
Specifická energie (W/R)	156,25 kJ/ohm
Ochranná úroveň (U_P )	≤ 2,5 kV
Koordinace se svodičem DEHNguard (délka vedení ≥ 1 m)	DG SE DC 550 (obj. č. 972 130)
Doba odezvy (t_A )	≤ 100 ns
Zkratová pevnost při max. nadproudové ochraně DC ze strany sítě (I_SCCR )	25 kA
Max. nadproudová ochrana ze strany sítě	250 A gG
Max. předjištění (DC+/DC- -> DC+'/DC-')	125 A gG
Rozsah provozních teplot (paralelní zapojení) (T_UP )	-40 °C ... +80 °C
Rozsah provozních teplot (průchozí zapojení) (T_US )	-40 °C ... +60 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (DC+/DC-, DC+'/DC-', 9/DC-) (min.)	10 mm² jedno/vícežilový
Průřez připojovacích vodičů (DC+/DC-, 9/DC-) (max.)	50 mm² hrubě slaněný/35 mm² jemně slaněný
Průřez připojovacích vodičů (DC+'/DC-') (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	2 TE, DIN 43880
Rozšířená technická data:	Použití v obvodech nouzového osvětlení
– možnost zapojení v DC a AC sítích	ano
– maximální přípustné trvalé napětí AC (U_C )	255 V

Product 971122 was added to Notepad.

Go to Notepad

Product 971122 was added to the cart.

Go to Web-Shop

Part No. 971126 DSE M 1 60 FM

GTIN 4013364138599, Customs tariff No. (EU): 85363090, Gross weight: 304.00 g, PU: 1.00 ks

Images

Additional information

CAD files

Koordinovaný svodič bleskových proudů DEHNsecure M 1 60 FM
1 pólový, modulární, steckbarer, koordinovaný svodič bleskových proudů
pro použití v obvodech stejnosměrných proudů, šířka 2TE
s kontaktem dálkové signalizace
svodič typ 1 podle ČSN EN 61643-11
technologie jiskřiště je speciálně vyvinutá
pro zapojení v DC obvodech
ukazatel poruchy
nejvyšší provozní napětí: 60 V dc
ochranná úroveň: <= 1,5 kV
bleskový proud (10/350): 25 kA
zkratová pevnost DC: 25 kA
energetická koordinace podle ČSN EN 62305-4
svodič řady Red/Line

Výrobek: DEHN
Typ: DSE M 1 60 FM
Obj. č.: 971126
nebo rovnocenný.

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

Klasifikace SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1/Třída I
Maximální provozní napětí DC (U_C )	60 V
Bleskový proud (10/350 µs) (I_imp )	25 kA
Ochranná úroveň (U_P )	≤ 1,5 kV
Max. nadproudová ochrana ze strany sítě	250 A gG
Certifikace	UL
Kontakt dálkové signalizace/typ kontaktu	přepínač
Rozšířená technická data:	Použití v obvodech nouzového osvětlení

Klasifikace SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1/Třída I
Maximální provozní napětí DC (U_C )	60 V
Bleskový proud (10/350 µs) (I_imp )	25 kA
Specifická energie (W/R)	156,25 kJ/ohm
Jmenovitý impulzní proud (8/20 µs) (I_n )	25 kA
Ochranná úroveň (U_P )	≤ 1,5 kV
Koordinace se svodičem DEHNguard	DG SE DC 60 FM (obj. č. 972 115)
Doba odezvy (t_A )	≤ 100 ns
Zkratová pevnost při max. nadproudové ochraně DC ze strany sítě (I_SCCR )	25 kA
Max. nadproudová ochrana ze strany sítě	250 A gG
Max. předjištění (DC+/DC- -> DC+'/DC-')	125 A gG
Rozsah provozních teplot (paralelní zapojení) (T_UP )	-40 °C ... +80 °C
Rozsah provozních teplot (průchozí zapojení) (T_US )	-40 °C ... +60 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (DC+/DC-, DC+'/DC-', 9/DC-) (min.)	10 mm² jedno/vícežilový
Průřez připojovacích vodičů (DC+/DC-, 9/DC-) (max.)	50 mm² hrubě slaněný/35 mm² jemně slaněný
Průřez připojovacích vodičů (DC+'/DC-') (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	2 TE, DIN 43880
Certifikace	UL
Kontakt dálkové signalizace/typ kontaktu	přepínač
Spínací výkon AC	250 V/0,5 A
Spínací výkon DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Průřez vodičů pro svorky dálk. signalizace	max. 1,5 mm² jedno/vícežilový
Rozšířená technická data:	Použití v obvodech nouzového osvětlení
– možnost zapojení v DC a AC sítích	ne

Product 971126 was added to Notepad.

Go to Notepad

Product 971126 was added to the cart.

Go to Web-Shop

Part No. 971125 DSE M 1 220 FM

GTIN 4013364133648, Customs tariff No. (EU): 85363090, Gross weight: 241.90 g, PU: 1.00 ks

Images

Additional information

CAD files

Koordinovaný svodič bleskových proudů DEHNsecure M 1 220 FM
1 pólový, modulární, steckbarer, koordinovaný svodič bleskových proudů
pro použití v obvodech stejnosměrných proudů, šířka 2TE
s kontaktem dálkové signalizace
svodič typ 1 podle ČSN EN 61643-11
technologie jiskřiště je speciálně vyvinutá
pro zapojení v DC obvodech
ukazatel poruchy
nejvyšší provozní napětí: 220 V dc
ochranná úroveň: <= 2,5 kV
bleskový proud (10/350): 25 kA
zkratová pevnost DC: 25 kA
energetická koordinace podle ČSN EN 62305-4
svodič řady Red/Line

Výrobek: DEHN
Typ: DSE M 1 220 FM
Obj. č.: 971125
nebo rovnocenný.

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

Klasifikace SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1/Třída I
Maximální provozní napětí DC (U_C )	220 V
Bleskový proud (10/350 µs) (I_imp )	25 kA
Ochranná úroveň (U_P )	≤ 2,5 kV
Max. nadproudová ochrana ze strany sítě	250 A gG
Kontakt dálkové signalizace/typ kontaktu	přepínač
Rozšířená technická data:	Použití v obvodech nouzového osvětlení

Klasifikace SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1/Třída I
Maximální provozní napětí DC (U_C )	220 V
Bleskový proud (10/350 µs) (I_imp )	25 kA
Specifická energie (W/R)	156,25 kJ/ohm
Ochranná úroveň (U_P )	≤ 2,5 kV
Koordinace se svodičem DEHNguard (délka vedení ≥ 1 m)	DG SE DC 500 FM (obj. č. 972 135)
Doba odezvy (t_A )	≤ 100 ns
Zkratová pevnost při max. nadproudové ochraně DC ze strany sítě (I_SCCR )	25 kA
Max. nadproudová ochrana ze strany sítě	250 A gG
Max. předjištění (DC+/DC- -> DC+'/DC-')	125 A gG
Rozsah provozních teplot (paralelní zapojení) (T_UP )	-40 °C ... +80 °C
Rozsah provozních teplot (průchozí zapojení) (T_US )	-40 °C ... +60 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (DC+/DC-, DC+'/DC-', 9/DC-) (min.)	10 mm² jedno/vícežilový
Průřez připojovacích vodičů (DC+/DC-, 9/DC-) (max.)	50 mm² hrubě slaněný/35 mm² jemně slaněný
Průřez připojovacích vodičů (DC+'/DC-') (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	2 TE, DIN 43880
Kontakt dálkové signalizace/typ kontaktu	přepínač
Spínací výkon AC	250 V/0,5 A
Spínací výkon DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Průřez vodičů pro svorky dálk. signalizace	max. 1,5 mm² jedno/vícežilový
Rozšířená technická data:	Použití v obvodech nouzového osvětlení
– možnost zapojení v DC a AC sítích	ne

Product 971125 was added to Notepad.

Go to Notepad

Product 971125 was added to the cart.

Go to Web-Shop

Part No. 971127 DSE M 1 242 FM

GTIN 4013364144484, Customs tariff No. (EU): 85363090, Gross weight: 269.50 g, PU: 1.00 ks

Images

Additional information

CAD files

Koordinovaný svodič bleskových proudů DEHNsecure M 1 242 FM
1 pólový, modulární, steckbarer, koordinovaný svodič bleskových proudů
pro použití v obvodech stejnosměrných proudů, šířka 2TE
s kontaktem dálkové signalizace
svodič typ 1 podle ČSN EN 61643-11
technologie jiskřiště je speciálně vyvinutá
pro zapojení v DC obvodech
ukazatel poruchy
nejvyšší provozní napětí: 242 V dc
ochranná úroveň: <= 2,5 kV
bleskový proud (10/350): 25 kA
zkratová pevnost DC: 25 kA
energetická koordinace podle ČSN EN 62305-4
svodič řady Red/Line

Výrobek: DEHN
Typ: DSE M 1 242 FM
Obj. č.: 971127
nebo rovnocenný.

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

Klasifikace SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1/Třída I
Maximální provozní napětí DC (U_C )	242 V
Bleskový proud (10/350 µs) (I_imp )	25 kA
Ochranná úroveň (U_P )	≤ 2,5 kV
Max. nadproudová ochrana ze strany sítě	250 A gG
Kontakt dálkové signalizace/typ kontaktu	přepínač
Rozšířená technická data:	Použití v obvodech nouzového osvětlení
– maximální přípustné trvalé napětí AC (U_C )	255 V

Klasifikace SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1/Třída I
Maximální provozní napětí DC (U_C )	242 V
Bleskový proud (10/350 µs) (I_imp )	25 kA
Specifická energie (W/R)	156,25 kJ/ohm
Ochranná úroveň (U_P )	≤ 2,5 kV
Koordinace se svodičem DEHNguard (délka vedení ≥ 1 m)	DG SE DC 500 FM (obj. č. 972 135)
Doba odezvy (t_A )	≤ 100 ns
Zkratová pevnost při max. nadproudové ochraně DC ze strany sítě (I_SCCR )	25 kA
Max. nadproudová ochrana ze strany sítě	250 A gG
Max. předjištění (DC+/DC- -> DC+'/DC-')	125 A gG
Rozsah provozních teplot (paralelní zapojení) (T_UP )	-40 °C ... +80 °C
Rozsah provozních teplot (průchozí zapojení) (T_US )	-40 °C ... +60 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (DC+/DC-, DC+'/DC-', 9/DC-) (min.)	10 mm² jedno/vícežilový
Průřez připojovacích vodičů (DC+/DC-, 9/DC-) (max.)	50 mm² hrubě slaněný/35 mm² jemně slaněný
Průřez připojovacích vodičů (DC+'/DC-') (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	2 TE, DIN 43880
Kontakt dálkové signalizace/typ kontaktu	přepínač
Spínací výkon AC	250 V/0,5 A
Spínací výkon DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Průřez vodičů pro svorky dálk. signalizace	max. 1,5 mm² jedno/vícežilový
Rozšířená technická data:	Použití v obvodech nouzového osvětlení
– možnost zapojení v DC a AC sítích	ano
– maximální přípustné trvalé napětí AC (U_C )	255 V

Product 971127 was added to Notepad.

Go to Notepad

Product 971127 was added to the cart.

Go to Web-Shop

Part No. 971221 DSE M 2P 60

GTIN 4013364138612, Customs tariff No. (EU): 85363090, Gross weight: 638.00 g, PU: 1.00 ks

Images

Additional information

CAD files

Koordinovaný svodič bleskových proudů DEHNsecure M 2P 60
2 pólový, modulární, zásuvný, koordinovaný svodič bleskových proudů
pro použití v obvodech stejnosměrných proudů, šířka 4TE
svodič typ 1 podle ČSN EN 61643-11
technologie jiskřiště je speciálně vyvinutá
pro zapojení v DC obvodech
ukazatel poruchy
nejvyšší provozní napětí: 60 V dc
ochranná úroveň: <= 1,5 kV
bleskový proud (10/350): 50 kA
zkratová pevnost DC: 25 kA
energetická koordinace podle ČSN EN 62305-4
svodič řady Red/Line

Výrobek: DEHN
Typ: DSE M 2P 60
Obj. č.: 971221
nebo rovnocenný.

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

Klasifikace SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1/Třída I
Maximální provozní napětí DC (U_C )	60 V
Bleskový proud (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (I_imp )	25/50 kA
Ochranná úroveň (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (U_P )	≤ 1,5/≤ 1,5 kV
Max. nadproudová ochrana ze strany sítě	250 A gG
Certifikace	UL

Klasifikace SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1/Třída I
Maximální provozní napětí DC (U_C )	60 V
Bleskový proud (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (I_imp )	25/50 kA
Specifická energie (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (W/R)	156,25/625,00 kJ/ohm
Koordinace se svodičem DEHNguard	DG SE DC 60 (obj. č. 972 110)
Ochranná úroveň (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (U_P )	≤ 1,5/≤ 1,5 kV
Doba odezvy (t_A )	≤ 100 ns
Zkratová pevnost při max. nadproudové ochraně DC ze strany sítě (I_SCCR )	25 kA
Max. nadproudová ochrana ze strany sítě	250 A gG
Max. předjištění (DC+/DC- -> DC+'/DC-')	125 A gG
Rozsah provozních teplot (paralelní zapojení) (T_UP )	-40 °C ... +80 °C
Rozsah provozních teplot (průchozí zapojení) (T_US )	-40 °C ... +60 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (min.)	10 mm² jedno/vícežilový
Průřez připojovacích vodičů (DC+/DC-, DC-/DC+, 9) (max.)	50 mm² hrubě slaněný/35 mm² jemně slaněný
Průřez připojovacích vodičů (DC+´/DC-´, DC-´/DC+´) (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	4 TE, DIN 43880
Certifikace	UL

Product 971221 was added to Notepad.

Go to Notepad

Product 971221 was added to the cart.

Go to Web-Shop

Part No. 971226 DSE M 2P 60 FM

GTIN 4013364138629, Customs tariff No. (EU): 85363090, Gross weight: 675.00 g, PU: 1.00 ks

Images

Additional information

CAD files

Koordinovaný svodič bleskových proudů DEHNsecure M 2P 60 FM
2 pólový, modulární, zásuvný, koordinovaný svodič bleskových proudů
pro použití v obvodech stejnosměrných proudů, šířka 4TE
s kontaktem dálkové signalizace
svodič typ 1 podle ČSN EN 61643-11
technologie jiskřiště je speciálně vyvinutá
pro zapojení v DC obvodech
ukazatel poruchy
nejvyšší provozní napětí: 60 V dc
ochranná úroveň: <= 1,5 kV
bleskový proud (10/350): 50 kA
zkratová pevnost DC: 25 kA
energetická koordinace podle ČSN EN 62305-4
svodič řady Red/Line

Výrobek: DEHN
Typ: DSE M 2P 60 FM
Obj. č.: 971226
nebo rovnocenný.

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

Klasifikace SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1/Třída I
Maximální provozní napětí DC (U_C )	60 V
Bleskový proud (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (I_imp )	25/50 kA
Ochranná úroveň (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (U_P )	≤ 1,5/≤ 1,5 kV
Max. nadproudová ochrana ze strany sítě	250 A gG
Certifikace	UL
Kontakt dálkové signalizace/typ kontaktu	přepínač

Klasifikace SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1/Třída I
Maximální provozní napětí DC (U_C )	60 V
Bleskový proud (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (I_imp )	25/50 kA
Specifická energie (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (W/R)	156,25/625,00 kJ/ohm
Koordinace se svodičem DEHNguard	DG SE DC 60 FM (obj. č. 972 115)
Ochranná úroveň (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (U_P )	≤ 1,5/≤ 1,5 kV
Doba odezvy (t_A )	≤ 100 ns
Zkratová pevnost při max. nadproudové ochraně DC ze strany sítě (I_SCCR )	25 kA
Max. nadproudová ochrana ze strany sítě	250 A gG
Max. předjištění (DC+/DC- -> DC+'/DC-')	125 A gG
Rozsah provozních teplot (paralelní zapojení) (T_UP )	-40 °C ... +80 °C
Rozsah provozních teplot (průchozí zapojení) (T_US )	-40 °C ... +60 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (min.)	10 mm² jedno/vícežilový
Průřez připojovacích vodičů (DC+/DC-, DC-/DC+, 9) (max.)	50 mm² hrubě slaněný/35 mm² jemně slaněný
Průřez připojovacích vodičů (DC+´/DC-´, DC-´/DC+´) (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	4 TE, DIN 43880
Certifikace	UL
Kontakt dálkové signalizace/typ kontaktu	přepínač
Spínací výkon AC	250 V/0,5 A
Spínací výkon DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Průřez vodičů pro svorky dálk. signalizace	max. 1,5 mm² jedno/vícežilový

Product 971226 was added to Notepad.

Go to Notepad

Product 971226 was added to the cart.

Go to Web-Shop

Part No. 971222 DSE NG 2P 60 FM

GTIN 4013364489523, Customs tariff No. (EU): 85363090, Gross weight: 507.00 g, PU: 1.00 ks

Images

Open PDF

Additional information

Koordinovaný svodič bleskových proudů DEHNsecure M 2P 60 FM
2 pólový, modulární, zásuvný, koordinovaný svodič bleskových proudů
pro použití v obvodech stejnosměrných proudů, šířka 4TE
s kontaktem dálkové signalizace
svodič typ 1 podle ČSN EN 61643-11
technologie jiskřiště je speciálně vyvinutá
pro zapojení v DC obvodech
ukazatel poruchy
nejvyšší provozní napětí: 60 V dc
ochranná úroveň: <= 1,5 kV
bleskový proud (10/350): 50 kA
zkratová pevnost DC: 10 kA
energetická koordinace podle ČSN EN 62305-4
svodič řady Red/Line

Výrobek: DEHN
Typ: DSE NG 2P 60 FM
Obj. č.: 971222
nebo rovnocenný.

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

Klasifikace SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1/Třída I
Maximální provozní napětí DC (U_C )	60 V
Bleskový proud (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (I_imp )	25/50 kA
Ochranná úroveň (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (U_P )	≤ 1,5/≤ 1,5 kV
Max. nadproudová ochrana ze strany sítě	250 A gG
Kontakt dálkové signalizace/typ kontaktu	přepínač

Klasifikace SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1/Třída I
Maximální provozní napětí DC (U_C )	60 V
Bleskový proud (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (I_imp )	25/50 kA
Specifická energie (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (W/R)	156,25/625,00 kJ/ohm
Ochranná úroveň (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (U_P )	≤ 1,5/≤ 1,5 kV
Doba odezvy (t_A )	≤ 100 ns
Zkratová pevnost při max. nadproudové ochraně DC ze strany sítě (I_SCCR )	25 kA
Max. nadproudová ochrana ze strany sítě	250 A gG
Max. předjištění (DC+/DC- -> DC+'/DC-')	100 A gG
Rozsah provozních teplot (paralelní zapojení) (T_UP )	-40 °C ... +80 °C
Rozsah provozních teplot (průchozí zapojení) (T_US )	-40 °C ... +60 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (min.)	10 mm² jedno/vícežilový
Průřez připojovacích vodičů (DC+/DC-, DC-/DC+, 9) (max.)	50 mm² hrubě slaněný/35 mm² jemně slaněný
Průřez připojovacích vodičů (DC+´/DC-´, DC-´/DC+´) (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	4 TE, DIN 43880
Kontakt dálkové signalizace/typ kontaktu	přepínač
Spínací výkon AC	250 V/0,5 A
Spínací výkon DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Průřez vodičů pro svorky dálk. signalizace	max. 1,5 mm² jedno/vícežilový

Product 971222 was added to Notepad.

Go to Notepad

Product 971222 was added to the cart.

Go to Web-Shop

DEHNsecure modular

DEHNsecure M 1 ...

Part No. 971121 DSE M 1 60

You are not authorized to download 961110.stp

You are not authorized to download 961110.igs

You are not authorized to download 961110.jt

You are not authorized to download 961110.dwg

You are not authorized to download 971120m_E.dxf

You are not authorized to download DEHN.971121.wspak

You are not authorized to download DEHN.971121.edz

Wave breaker function

Product 971121 was added to Notepad.

Product 971121 was added to the cart.

Part No. 971120 DSE M 1 220

You are not authorized to download 961110.stp

You are not authorized to download 961110.igs

You are not authorized to download 961110.jt

You are not authorized to download 961110.dwg

You are not authorized to download 971120m_E.dxf

You are not authorized to download DEHN.971120.wspak

You are not authorized to download DEHN.971120.edz

Wave breaker function

Product 971120 was added to Notepad.

Product 971120 was added to the cart.

Part No. 971122 DSE M 1 242

You are not authorized to download 961110.stp

You are not authorized to download 961110.igs

You are not authorized to download 961110.jt

You are not authorized to download 961110.dwg

You are not authorized to download 971120m_E.dxf

You are not authorized to download DEHN.971122.wspak

You are not authorized to download DEHN.971122.edz

Wave breaker function

Product 971122 was added to Notepad.

Product 971122 was added to the cart.

DEHNsecure M 1 ... FM

Part No. 971126 DSE M 1 60 FM

You are not authorized to download 961115.stp

You are not authorized to download 961115.igs

You are not authorized to download 961115.jt

You are not authorized to download 961115.dwg

You are not authorized to download 971125m_E.dxf

You are not authorized to download DEHN.971126.wspak

You are not authorized to download DEHN.971126.edz

Wave breaker function

Product 971126 was added to Notepad.

Product 971126 was added to the cart.

Part No. 971125 DSE M 1 220 FM

You are not authorized to download 961115.stp

You are not authorized to download 961115.igs

You are not authorized to download 961115.jt

You are not authorized to download 961115.dwg

You are not authorized to download 971125m_E.dxf

You are not authorized to download DEHN.971125.wspak

You are not authorized to download DEHN.971125.edz

Wave breaker function

Product 971125 was added to Notepad.

Product 971125 was added to the cart.

Part No. 971127 DSE M 1 242 FM

You are not authorized to download 961115.stp

You are not authorized to download 961115.igs

You are not authorized to download 961115.jt

You are not authorized to download 961115.dwg

You are not authorized to download 971125m_E.dxf

You are not authorized to download DEHN.971127.wspak

You are not authorized to download DEHN.971127.edz

Wave breaker function

Product 971127 was added to Notepad.

Product 971127 was added to the cart.

DEHNsecure M 2P ... (FM)

Part No. 971221 DSE M 2P 60

You are not authorized to download 951200.stp

You are not authorized to download 951200.igs

You are not authorized to download 951200.jt

You are not authorized to download 951200.dwg

You are not authorized to download 971221m_E.dxf

You are not authorized to download DEHN.971221.wspak

You are not authorized to download DEHN.971221.edz

Wave breaker function

Product 971221 was added to Notepad.
