Part No. 956305 DV M2 TNC 255 FM

GTIN 4013364510586, Customs tariff No. (EU): 85363090, Gross weight: 519.19 g, PU: 1.00 ks

Predecessor

Images

Additional information

CAD files

Modulární kombinovaný svodič DEHNventil M2 TNC 255 FM
3pólový, modulární, zásuvný kombinovaný svodič pro
230/400 V systémy TN-C, šířka 4 TE
s kontaktem pro dálkovou signalizaci
Svodič typ 1 + typ 2 + typ 3 podle ČSN EN 61643-11, ed. 2
RAC technologie jiskřiště
s omezovací schopností následného proudu
Max. přípustné trvalé napětí: 255 V AC
Ochranná úroveň: <= 1,5 kV
Bleskový impulzní proud (10/350): 75 kA
Schopnost zhášet následný proud: do 100 kAeff.
Certifikace podle VDE, KEMA
Energetická koordinace podle DIN CLC/TS 61643-12
Svodič řady Red/Line, chrání i koncová zařízení

Výrobek: DEHN
Typ: DV M2 TNC 255 FM
Obj. č.: 956305
nebo rovnocenný.

Certificates

Technical data

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2 + typ 3/Třída I + Třída II + Třída 3
Nejvyšší provozní napětí AC (U_C )	255 V (50/60 Hz)
Bleskový proud (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Bleskový proud (10/350 µs) [L-PEN] (I_imp )	25 kA
Ochranná úroveň (U_P )	≤ 1,5 kV
Max. předjištění (L) do I_K = 50 kA_eff	250 A gG
Certifikace	VDE, KEMA, UL
Kontakt dálkové signalizace/typ kontaktu	ano/přepínač
Rozšířené technické údaje:	Použití v rozvaděčích s prospektivními zkratovými proudy většími než 50 kA_eff
– Max. prospektivní zkratový proud	100 kA_eff (220 kA_peak)


SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2 + typ 3/Třída I + Třída II + Třída 3
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 1 + typ 2 + typ 3
Jmenovité napětí AC (U_N )	230/400 V (50/60 Hz)
Nejvyšší provozní napětí AC (U_C )	255 V (50/60 Hz)
Bleskový proud (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Bleskový proud (10/350 µs) [L-PEN] (I_imp )	25 kA
Specifická energie [L-PEN] (W/R)	156,25 kJ/ohm
Jmenovitý impulzní proud (8/20 µs) [L-PEN] (I_n )	25 kA
Ochranná úroveň (U_P )	≤ 1,5 kV
Napětí naprázdno hybridního generátoru (U_OC )	6 kV
Schopnost omezit následný proud AC (I_fi )	50 kA_eff
Omezení následného proudu/selektivita	Nevybaví pojistku 35 A gG do 50 kA_eff(prosp.)
Zkratová pevnost [L-N]/[N-PE] (I_SCCR )	50 kA_eff
Doba odezvy (t_A )	≤ 100 ns
Max. předjištění (L) do I_K = 50 kA_eff	250 A gG
Napětí TOV (U_T) – charakteristika	440 V/120 min - Pevnost
Průchozí energie při jednom S20K275 (I_imp = 2,5 ... 25 kA)	< 1 J
Rozsah provozních teplot [paralelní]/[průchozí] (T_U )	-40 °C ... +80 °C/-40 °C ... +60 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (L1, L2, L3, PEN, 9) (min.)	6 mm² jedno/vícežilový
Průřez připojovacích vodičů (L1, L2, L3, PEN, 9) (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	4 TE, DIN 43880
Certifikace	VDE, KEMA, UL
Kontakt dálkové signalizace/typ kontaktu	ano/přepínač
Spínací výkon AC	250 V/0,5 A
Spínací výkon DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Průřez vodičů pro svorky dálk. signalizace	max. 1,5 mm² jedno/vícežilový
Rozšířené technické údaje:	Použití v rozvaděčích s prospektivními zkratovými proudy většími než 50 kA_eff
– Max. prospektivní zkratový proud	100 kA_eff (220 kA_peak)
– Omezení / zhášení následných proudů v síti	do 100 kA_eff (220 kA_peak)
– Max. předjištění (L) do I_K = 100 kA_eff	250 A gG
Použití svodiče pro 16,7 Hz - drážní napájecí systém
- Zkušební napětí AC (U_C )	266 V
– Jmenovité napětí AC (U_N )	230/400 V
– Jmenovitá frekvence AC (f_N )	16,7 Hz
– Max. předjištění svodiče	160 A gG @ 16,7 Hz

Product 956305 was added to Notepad.

Go to Notepad

Product 956305 was added to the cart.

Go to Web-Shop

Part No. 956405 DV M2 TNS 255 FM

GTIN 4013364510562, Customs tariff No. (EU): 85363090, Gross weight: 583.68 g, PU: 1.00 ks

Predecessor

Images

Additional information

CAD files

Modulární kombinovaný svodič DEHNventil M2 TNS 255 FM
4pólový, modulární, zásuvný kombinovaný svodič pro
230/400 V systémy TN(C)-S, šířka 4 TE
s kontaktem pro dálkovou signalizaci
Svodič typ 1 + typ 2 + typ 3 podle ČSN EN 61643-11, ed. 2
RAC technologie jiskřiště
s omezovací schopností následného proudu
Max. přípustné trvalé napětí: 255 V AC
Ochranná úroveň: <= 1,5 kV
Bleskový impulzní proud (10/350): 100 kA
Schopnost zhášet následný proud: do 100 kAeff.
Certifikace podle VDE, KEMA
Energetická koordinace podle DIN CLC/TS 61643-12
Svodič řady Red/Line, chrání i koncová zařízení

Výrobek: DEHN
Typ: DV M2 TNS 255 FM
Obj. č.: 956405
nebo rovnocenný.

Certificates

Technical data

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2 + typ 3/Třída I + Třída II + Třída III
Nejvyšší provozní napětí AC (U_C )	255 V (50/60 Hz)
Bleskový proud (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Bleskový proud (10/350 µs) [L, N-PE] (I_imp )	25 kA
Ochranná úroveň [L-PE]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Max. předjištění (L) do I_K = 50 kA_eff	250 A gG
Certifikace	VDE, KEMA, UL
Kontakt dálkové signalizace/typ kontaktu	ano/přepínač
Rozšířené technické údaje:	Použití v rozvaděčích s prospektivními zkratovými proudy většími než 50 kA_eff
– Max. prospektivní zkratový proud	100 kA_eff (220 kA_peak)


SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2 + typ 3/Třída I + Třída II + Třída III
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 1 + typ 2 + typ 3
Jmenovité napětí AC (U_N )	230/400 V (50/60 Hz)
Nejvyšší provozní napětí AC (U_C )	255 V (50/60 Hz)
Bleskový proud (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Specifická energie [L1+L2+L3+N-PE] (W/R)	2,50 MJ/ohm
Bleskový proud (10/350 µs) [L, N-PE] (I_imp )	25 kA
Specifická energie [L,N-PE] (W/R)	156,25 kJ/ohm
Jmenovitý impulzní proud (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	25/100 kA
Ochranná úroveň [L-PE]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Napětí naprázdno hybridního generátoru (U_OC )	6 kV
Schopnost omezit následný proud AC (I_fi )	50 kA_eff
Omezení následného proudu/selektivita	Nevybaví pojistku 35 A gG do 50 kA_eff(prosp.)
Zkratová pevnost [L-N]/[N-PE] (I_SCCR )	50 kA_eff
Doba odezvy (t_A )	≤ 100 ns
Max. předjištění (L) do I_K = 50 kA_eff	250 A gG
Napětí TOV [L-N] (U_T) – charakteristika	440 V/120 min - Pevnost
Průchozí energie při jednom S20K275 (I_imp = 2,5 ... 25 kA)	< 1 J
Rozsah provozních teplot [paralelní]/[průchozí] (T_U )	-40 °C ... +80 °C/-40 °C ... +60 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (L1, L2, L3, N, PE, 9) (min.)	6 mm² jedno/vícežilový
Průřez připojovacích vodičů (L1, L2, L3, N, PE, 9) (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	4 TE, DIN 43880
Certifikace	VDE, KEMA, UL
Kontakt dálkové signalizace/typ kontaktu	ano/přepínač
Spínací výkon AC	250 V/0,5 A
Spínací výkon DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Průřez vodičů pro svorky dálk. signalizace	max. 1,5 mm² jedno/vícežilový
Rozšířené technické údaje:	Použití v rozvaděčích s prospektivními zkratovými proudy většími než 50 kA_eff
– Max. prospektivní zkratový proud	100 kA_eff (220 kA_peak)
– Omezení / zhášení následných proudů v síti	do 100 kA_eff (220 kA_peak)
– Max. předjištění (L) do I_K = 100 kA_eff	250 A gG
Použití svodiče pro 16,7 Hz - drážní napájecí systém
- Zkušební napětí AC (U_C )	266 V
– Jmenovité napětí AC (U_N )	230/400 V
– Jmenovitá frekvence AC (f_N )	16,7 Hz
– Max. předjištění svodiče	160 A gG @ 16,7 Hz

Product 956405 was added to Notepad.

Go to Notepad

Product 956405 was added to the cart.

Go to Web-Shop

Part No. 956315 DV M2 TT 255 FM

GTIN 4013364528963, Customs tariff No. (EU): 85363090, Gross weight: 596.81 g, PU: 1.00 ks

Images

Additional information

CAD files

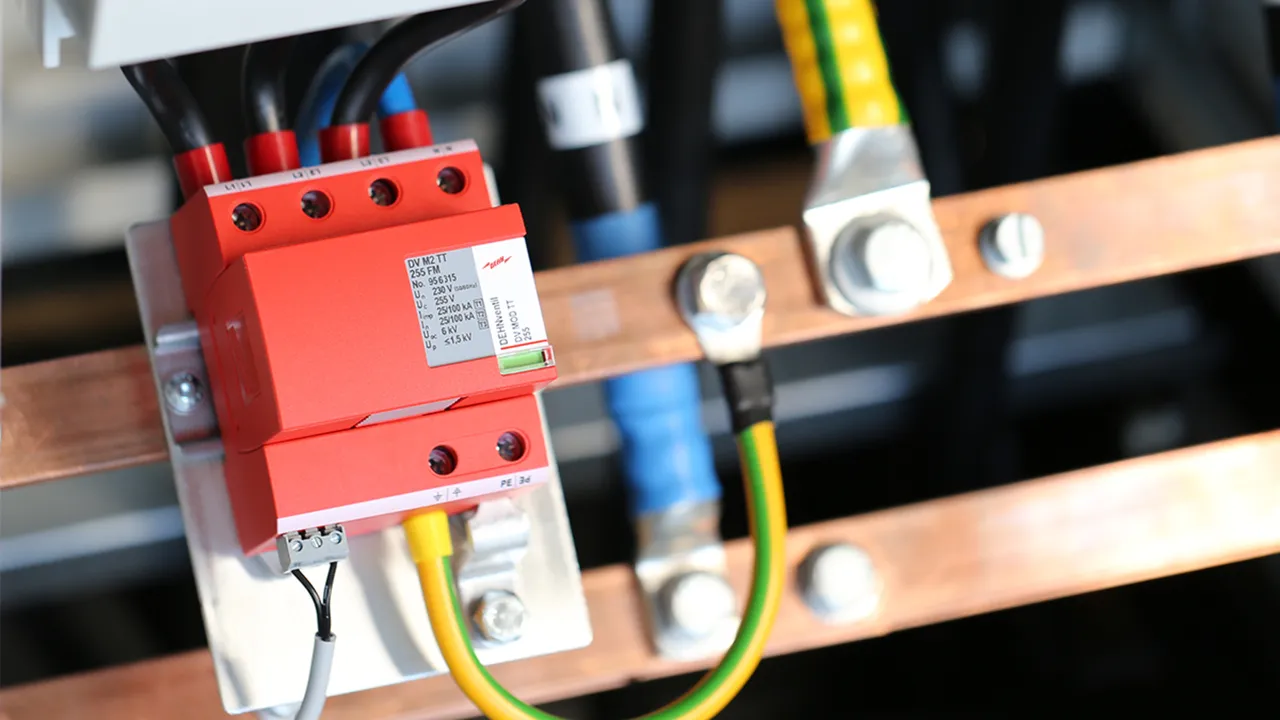

Modulární kombinovaný svodič DEHNventil M2 TT 255 FM
4pólový, modulární, zásuvný kombinovaný svodič pro
230/400 V systémy TT a TN(C)-S, šířka 4 TE
s kontaktem pro dálkovou signalizaci
Svodič typ 1 + typ 2 + typ 3 podle ČSN EN 61643-11, ed. 2
RAC technologie jiskřiště
s omezovací schopností následného proudu
Max. přípustné trvalé napětí: 255 V AC
Ochranná úroveň: <= 1,5 kV
Bleskový impulzní proud (10/350): 100 kA
Schopnost zhášet následný proud: do 100 kAeff.
Certifikace podle VDE, KEMA
Energetická koordinace podle DIN CLC/TS 61643-12
Svodič řady Red/Line, chrání i koncová zařízení

Výrobek: DEHN
Typ: DV M2 TT 255 FM
Obj. č.: 956315
nebo rovnocenný.

Certificates

Technical data

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2 + typ 3/Třída I + Třída II + Třída III
Nejvyšší provozní napětí AC [L-N] (U_C )	255 V (50/60 Hz)
Bleskový proud (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Bleskový proud (10/350 µs) [L-N]/[N-PE] (I_imp )	25/100 kA
Ochranná úroveň [L-N]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Max. předjištění (L) do I_K = 50 kA_eff	250 A gG
Certifikace	VDE, KEMA, UL
Kontakt dálkové signalizace/typ kontaktu	ano/přepínač
Rozšířené technické údaje:	Použití v rozvaděčích s prospektivními zkratovými proudy většími než 50 kA_eff
– Max. prospektivní zkratový proud	100 kA_eff (220 kA_peak)
Doplňující údaje:	---------------------------------
– Ochranná úroveň [L-PE] (U_P )	1,8 kV


SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2 + typ 3/Třída I + Třída II + Třída III
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 1 + typ 2 + typ 3
Jmenovité napětí AC (U_N )	230/400 V (50/60 Hz)
Nejvyšší provozní napětí AC [L-N] (U_C )	255 V (50/60 Hz)
Nejvyšší provozní napětí AC [N-PE] (U_{C (N-PE)} )	255 V (50/60 Hz)
Bleskový proud (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Specifická energie [L1+L2+L3+N-PE] (W/R)	2,50 MJ/ohm
Bleskový proud (10/350 µs) [L-N]/[N-PE] (I_imp )	25/100 kA
Specifická energie [L-N]/[N-PE] (W/R)	156,25 kJ/ohm / 2,50 MJ/ohm
Jmenovitý impulzní proud (8/20 µs) [L-N]/[N-PE] (I_n )	25/100 kA
Ochranná úroveň [L-N]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Napětí naprázdno hybridního generátoru (U_OC )	6 kV
Schopnost omezit následný proud [L-N]/[N-PE] (I_fi )	50 kA_eff/100 A_eff
Omezení následného proudu/selektivita	Nevybaví pojistku 35 A gG do 50 kA_eff(prosp.)
Zkratová pevnost [L-N]/[N-PE] (I_SCCR )	50 kA_eff/100 A_eff
Doba odezvy (t_A )	≤ 100 ns
Max. předjištění (L) do I_K = 50 kA_eff	250 A gG
Napětí TOV [L-N] (U_T) – charakteristika	440 V/120 min - Pevnost
Napětí TOV [N-PE] (U_T) – charakteristika	1200 V/200 ms - Pevnost
Průchozí energie při jednom S20K275 (I_imp = 2,5 ... 25 kA)	< 1 J
Rozsah provozních teplot [paralelní]/[průchozí] (T_U )	-40 °C ... +80 °C/-40 °C ... +60 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (L1, L2, L3, N, PE, 9) (min.)	6 mm² jedno/vícežilový
Průřez připojovacích vodičů (L1, L2, L3, N, PE, 9) (max.)	35 mm2 hrubě slaněný/25 mm2 jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Místo nasazení/stupeň krytí	vnitřní prostory/IP 20
Montážní rozměr	4 TE, DIN 43880
Certifikace	VDE, KEMA, UL
Kontakt dálkové signalizace/typ kontaktu	ano/přepínač
Spínací výkon AC	250 V/0,5 A
Spínací výkon DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Průřez vodičů pro svorky dálk. signalizace	max. 1,5 mm² jedno/vícežilový
Rozšířené technické údaje:	Použití v rozvaděčích s prospektivními zkratovými proudy většími než 50 kA_eff
– Max. prospektivní zkratový proud	100 kA_eff (220 kA_peak)
– Omezení / zhášení následných proudů v síti	do 100 kA_eff (220 kA_peak)
– Max. předjištění (L) do I_K = 100 kA_eff	250 A gG
Doplňující údaje:	---------------------------------
– Ochranná úroveň [L-PE] (U_P )	1,8 kV
Použití svodiče pro 16,7 Hz - drážní napájecí systém
- Zkušební napětí AC (U_C )	266 V
– Jmenovité napětí AC (U_N )	230/400 V
– Jmenovitá frekvence AC (f_N )	16,7 Hz
– Max. předjištění svodiče	160 A gG @ 16,7 Hz

Product 956315 was added to Notepad.

Go to Notepad

Product 956315 was added to the cart.

Go to Web-Shop

Part No. 956205 DV M2 TN 255 FM

GTIN 4013364510579, Customs tariff No. (EU): 85363090, Gross weight: 311.29 g, PU: 1.00 ks

Predecessor

Images

Additional information

CAD files

Modulární kombinovaný svodič DEHNventil M2 TN 255 FM
2pólový, modulární, zásuvný kombinovaný svodič pro
jednofázové systémy TN, šířka 2 TE
s kontaktem pro dálkovou signalizaci
Svodič typ 1 + typ 2 + typ 3 podle ČSN EN 61643-11, ed. 2
RAC technologie jiskřiště
s omezovací schopností následného proudu
Max. přípustné trvalé napětí: 255 V AC
Ochranná úroveň: <= 1,5 kV
Bleskový impulzní proud (10/350): 50 kA
Schopnost zhášet následný proud: do 100 kAeff.
Certifikace podle VDE, KEMA
Energetická koordinace podle DIN CLC/TS 61643-12
Svodič řady Red/Line, chrání i koncová zařízení

Výrobek: DEHN
Typ: DV M2 TN 255 FM
Obj. č.: 956205
nebo rovnocenný.

Certificates

Technical data

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2 + typ 3/Třída I + Třída II + Třída III
Nejvyšší provozní napětí AC (U_C )	255 V (50/60 Hz)
Bleskový proud (10/350 µs) [L+N-PE] (I_total )	50 kA
Bleskový proud (10/350 µs) [L, N-PE] (I_imp )	25 kA
Ochranná úroveň [L-PE]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Max. předjištění (L) do I_K = 50 kA_eff	250 A gG
Certifikace	VDE, KEMA, UL
Kontakt dálkové signalizace/typ kontaktu	ano/přepínač
Rozšířené technické údaje:	Použití v rozvaděčích s prospektivními zkratovými proudy většími než 50 kA_eff
– Max. prospektivní zkratový proud	100 kA_eff (220 kA_peak)

Použití svodiče pro 16,7 Hz - drážní napájecí systém
- Zkušební napětí AC (U_C )	266 V
– Jmenovité napětí AC (U_N )	230 V
– Jmenovitá frekvence AC (f_N )	16,7 Hz
– Max. předjištění svodiče	160 A gG @ 16,7 Hz

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2 + typ 3/Třída I + Třída II + Třída III
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 1 + typ 2 + typ 3
Jmenovité napětí AC (U_N )	230 V (50/60 Hz)
Nejvyšší provozní napětí AC (U_C )	255 V (50/60 Hz)
Bleskový proud (10/350 µs) [L+N-PE] (I_total )	50 kA
Specifická energie [L+N-PE] (W/R)	625,00 kJ/ohm
Bleskový proud (10/350 µs) [L, N-PE] (I_imp )	25 kA
Specifická energie [L,N-PE] (W/R)	156,25 kJ/ohm
Jmenovitý impulzní proud (8/20 µs) [L/N-PE]/[L+N-PE] (I_n )	25/50 kA
Ochranná úroveň [L-PE]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Napětí naprázdno hybridního generátoru (U_OC )	6 kV
Schopnost omezit následný proud AC (I_fi )	50 kA_eff
Omezení následného proudu/selektivita	Nevybaví pojistku 35 A gG do 50 kA_eff(prosp.)
Zkratová pevnost [L-N]/[N-PE] (I_SCCR )	50 kA_eff
Doba odezvy (t_A )	≤ 100 ns
Max. předjištění (L) do I_K = 50 kA_eff	250 A gG
Napětí TOV [L-N] (U_T) – charakteristika	440 V/120 min - Pevnost
Průchozí energie při jednom S20K275 (I_imp = 2,5 ... 25 kA)	< 1 J
Rozsah provozních teplot [paralelní]/[průchozí] (T_U )	-40 °C ... +80 °C/-40 °C ... +60 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (L, N, PE, 9) (min.)	6 mm² jedno/vícežilový
Průřez připojovacích vodičů (L, N, PE, 9) (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	2 TE, DIN 43880
Certifikace	VDE, KEMA, UL
Kontakt dálkové signalizace/typ kontaktu	ano/přepínač
Spínací výkon AC	250 V/0,5 A
Spínací výkon DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Průřez vodičů pro svorky dálk. signalizace	max. 1,5 mm² jedno/vícežilový
Rozšířené technické údaje:	Použití v rozvaděčích s prospektivními zkratovými proudy většími než 50 kA_eff
– Max. prospektivní zkratový proud	100 kA_eff (220 kA_peak)
– Omezení / zhášení následných proudů v síti	do 100 kA_eff (220 kA_peak)
– Max. předjištění (L) do I_K = 100 kA_eff	250 A gG

Product 956205 was added to Notepad.

Go to Notepad

Product 956205 was added to the cart.

Go to Web-Shop

Part No. 956115 DV M2 TT 2P 255 FM

GTIN 4013364400924, Customs tariff No. (EU): 85363090, Gross weight: 327.00 g, PU: 1.00 ks

Images

Additional information

CAD files

Modulární kombinovaný svodič DEHNventil M2 TT 2P 255 FM
2pólový, modulární, zásuvný kombinovaný svodič pro
jednofázové systémy TT a TN, šířka 2 TE
s kontaktem pro dálkovou signalizaci
Svodič typ 1 + typ 2 + typ 3 podle ČSN EN 61643-11, ed. 2
RAC technologie jiskřiště
s omezovací schopností následného proudu
Max. přípustné trvalé napětí: 255 V AC
Ochranná úroveň: <= 1,5 kV
Bleskový impulzní proud (10/350): 50 kA
Schopnost zhášet následný proud: do 100 kAeff.
Certifikace podle VDE, KEMA
Energetická koordinace podle DIN CLC/TS 61643-12
Svodič řady Red/Line, chrání i koncová zařízení

Výrobek: DEHN
Typ: DV M2 TT 2P 255 FM
Obj. č.: 956115
nebo rovnocenný.

Certificates

Technical data

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2 + typ 3/Třída I + Třída II + Třída III
Nejvyšší provozní napětí AC [L-N] (U_C )	255 V (50/60 Hz)
Bleskový proud (10/350 µs) [L+N-PE] (I_total )	50 kA
Bleskový proud (10/350 µs) [L-N]/[N-PE] (I_imp )	25/50 kA
Ochranná úroveň [L-N]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Max. předjištění (L) do I_K = 50 kA_eff	250 A gG
Certifikace	VDE, KEMA, UL
Kontakt dálkové signalizace/typ kontaktu	ano/přepínač
Rozšířené technické údaje:	Použití v rozvaděčích s prospektivními zkratovými proudy většími než 50 kA_eff
– Max. prospektivní zkratový proud	100 kA_eff (220 kA_peak)
Doplňující údaje:	---------------------------------
– Ochranná úroveň [L-PE] (U_P )	1,8 kV


SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2 + typ 3/Třída I + Třída II + Třída III
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 1 + typ 2 + typ 3
Jmenovité napětí AC (U_N )	230 V (50/60 Hz)
Nejvyšší provozní napětí AC [L-N] (U_C )	255 V (50/60 Hz)
Nejvyšší provozní napětí AC [N-PE] (U_{C (N-PE)} )	255 V (50/60 Hz)
Bleskový proud (10/350 µs) [L+N-PE] (I_total )	50 kA
Specifická energie [L+N-PE] (W/R)	625,00 kJ/ohm
Bleskový proud (10/350 µs) [L-N]/[N-PE] (I_imp )	25/50 kA
Specifická energie [L-N]/[N-PE] (W/R)	156,25/625,00 kJ/ohm
Jmenovitý impulzní proud (8/20 µs) [L-N]/[N-PE] (I_n )	25/50 kA
Ochranná úroveň [L-N]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Napětí naprázdno hybridního generátoru (U_OC )	6 kV
Schopnost omezit následný proud [L-N]/[N-PE] (I_fi )	50 kA_eff/100 A_eff
Omezení následného proudu/selektivita	Nevybaví pojistku 35 A gG do 50 kA_eff(prosp.)
Zkratová pevnost [L-N]/[N-PE] (I_SCCR )	50 kA_eff/100 A_eff
Doba odezvy (t_A )	≤ 100 ns
Max. předjištění (L) do I_K = 50 kA_eff	250 A gG
Napětí TOV [L-N] (U_T) – charakteristika	440 V/120 min - Pevnost
Napětí TOV [N-PE] (U_T) – charakteristika	1200 V/200 ms - Pevnost
Průchozí energie při jednom S20K275 (I_imp = 2,5 ... 25 kA)	< 1 J
Rozsah provozních teplot [paralelní]/[průchozí] (T_U )	-40 °C ... +80 °C/-40 °C ... +60 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (L, N, PE, 9) (min.)	6 mm² jedno/vícežilový
Průřez připojovacích vodičů (L, N, PE, 9) (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Místo nasazení/stupeň krytí	vnitřní prostory/IP 20
Montážní rozměr	2 TE, DIN 43880
Certifikace	VDE, KEMA, UL
Kontakt dálkové signalizace/typ kontaktu	ano/přepínač
Spínací výkon AC	250 V/0,5 A
Spínací výkon DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Průřez vodičů pro svorky dálk. signalizace	max. 1,5 mm² jedno/vícežilový
Rozšířené technické údaje:	Použití v rozvaděčích s prospektivními zkratovými proudy většími než 50 kA_eff
– Max. prospektivní zkratový proud	100 kA_eff (220 kA_peak)
– Omezení / zhášení následných proudů v síti	do 100 kA_eff (220 kA_peak)
– Max. předjištění (L) do I_K = 100 kA_eff	250 A gG
Doplňující údaje:	---------------------------------
– Ochranná úroveň [L-PE] (U_P )	1,8 kV
Použití svodiče pro 16,7 Hz - drážní napájecí systém
- Zkušební napětí AC (U_C )	266 V
– Jmenovité napětí AC (U_N )	230 V
– Jmenovitá frekvence AC (f_N )	16,7 Hz
– Max. předjištění svodiče	160 A gG @ 16,7 Hz

Product 956115 was added to Notepad.

Go to Notepad

Product 956115 was added to the cart.

Go to Web-Shop

Part No. 951300 DV M TNC 255

GTIN 4013364108134, Customs tariff No. (EU): 85363090, Gross weight: 1004.00 g, PU: 1.00 ks

Predecessor

Images

Additional information

CAD files

Modulární kombinovaný svodič DEHNventil M TNC 255
3-pólový kombinovaný svodič se zásuvným modulem
pro sítě 230/400 V TN-C, instalační šířka 6 jednotek
Svodič typ 1 + typ 2 podle ČSN EN 61643-11
s technologií RADAX-Flow
pro omezení následného proudu
nejvyšší provozní napětí: 264 V ac
ochranná úroveň: <= 1,5 kV
bleskový proud (10/350): 75 kA
Schopnost omezit následný proud: až 100 kAeff
energeticky zkoordinovaný podle ČSN EN 62350-4
se svodiči rodiny Red/line, nebo přímo s koncovým zařízením

Výrobek: DEHN
Typ: DV M TNC 255
Obj. č.: 951300
nebo rovnocenný.

Certificates

Technical data

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2/Třída I + Třída II
Nejvyšší provozní napětí AC (U_C )	264 V (50/60 Hz)
Bleskový proud (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Bleskový proud (10/350 µs) [L-PEN] (I_imp )	25 kA
Ochranná úroveň (U_P )	≤ 1,5 kV
Max. předjištění (L) do I_K = 50 kA_eff	315 A gG
Certifikace	KEMA, VDE, UL
Rozšířené technické údaje:	Použití v rozvaděčích s prospektivními zkratovými proudy většími než 50 kA_eff
– Max. prospektivní zkratový proud	100 kA_eff (220 kA_peak)


SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2/Třída I + Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 1 + typ 2 + typ 3
Jmenovité napětí AC (U_N )	230/400 V (50/60 Hz)
Nejvyšší provozní napětí AC (U_C )	264 V (50/60 Hz)
Bleskový proud (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Specifická energie [L1+L2+L3-PEN] (W/R)	1,40 MJ/ohm
Bleskový proud (10/350 µs) [L-PEN] (I_imp )	25 kA
Specifická energie [L-PEN] (W/R)	156,25 kJ/ohm
Jmenovitý impulzní proud (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	25/75 kA
Ochranná úroveň (U_P )	≤ 1,5 kV
Schopnost omezit následný proud AC (I_fi )	50 kA_eff
Omezení následného proudu/selektivita	nevybaví pojistky 20 A gG do 50 kA_eff(prosp.)
Doba odezvy (t_A )	≤ 100 ns
Max. předjištění (L) do I_K = 50 kA_eff	315 A gG
Max. předjištění (L-L')	125 A gG
Napětí TOV (U_T) – charakteristika	440 V/120 min - Pevnost
Rozsah provozních teplot [paralelní]/[průchozí] (T_U )	-40 °C ... +80 °C/-40 °C ... +60 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (L1, L1', L2, L2', L3, L3', PEN, 9) (min.)	10 mm² jedno/vícežilový
Průřez připojovacích vodičů (L1, L2, L3, PEN) (max.)	50 mm² hrubě slaněný/35 mm² jemně slaněný
Průřez připojovacích vodičů (L1', L2', L3', 9) (max.)	35 mm2 hrubě slaněný/25 mm2 jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	6 TE, DIN 43880
Certifikace	KEMA, VDE, UL
Rozšířené technické údaje:	Použití v rozvaděčích s prospektivními zkratovými proudy většími než 50 kA_eff
– Max. prospektivní zkratový proud	100 kA_eff (220 kA_peak)
– Omezení / zhášení následných proudů v síti	do 100 kA_eff (220 kA_peak)
– Max. předjištění (L) do I_K = 100 kA_eff	315 A gG
Použití svodiče pro 16,7 Hz - drážní napájecí systém
– Jmenovité napětí AC (U_N )	230/400 V
– Jmenovitá frekvence AC (f_N )	16,7 Hz
– Max. předjištění svodiče	125 A gG @ 16,7 Hz

Product 951300 was added to Notepad.

Go to Notepad

Product 951300 was added to the cart.

Go to Web-Shop

Part No. 951305 DV M TNC 255 FM

GTIN 4013364108141, Customs tariff No. (EU): 85363090, Gross weight: 1020.00 g, PU: 1.00 ks

Predecessor

Images

Additional information

CAD files

Modulární kombinovaný svodič DEHNventil M TNC 255 FM
3-pólový kombinovaný svodič se zásuvným modulem
pro sítě 230/400 V TN-C, instalační šířka 6 jednotek
s kontaktem dálkové signalizace
Svodič typ 1 + typ 2 podle ČSN EN 61643-11
s technologií RADAX-Flow
pro omezení následného proudu
nejvyšší provozní napětí: 264 V ac
ochranná úroveň: <= 1,5 kV
bleskový proud (10/350): 75 kA
Schopnost omezit následný proud: až 100 kAeff
energeticky zkoordinovaný podle ČSN EN 62350-4
se svodiči rodiny Red/line, nebo přímo s koncovým zařízením

Výrobek: DEHN
Typ: DV M TNC 255 FM
Obj. č.: 951305
nebo rovnocenný.

Certificates

Technical data

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2/Třída I + Třída II
Nejvyšší provozní napětí AC (U_C )	264 V (50/60 Hz)
Bleskový proud (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Bleskový proud (10/350 µs) [L-PEN] (I_imp )	25 kA
Ochranná úroveň (U_P )	≤ 1,5 kV
Max. předjištění (L) do I_K = 50 kA_eff	315 A gG
Certifikace	KEMA, VDE, UL
Kontakt dálkové signalizace/typ kontaktu	přepínač
Rozšířené technické údaje:	Použití v rozvaděčích s prospektivními zkratovými proudy většími než 50 kA_eff
– Max. prospektivní zkratový proud	100 kA_eff (220 kA_peak)


SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2/Třída I + Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 1 + typ 2 + typ 3
Jmenovité napětí AC (U_N )	230/400 V (50/60 Hz)
Nejvyšší provozní napětí AC (U_C )	264 V (50/60 Hz)
Bleskový proud (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Specifická energie [L1+L2+L3-PEN] (W/R)	1,40 MJ/ohm
Bleskový proud (10/350 µs) [L-PEN] (I_imp )	25 kA
Specifická energie [L-PEN] (W/R)	156,25 kJ/ohm
Jmenovitý impulzní proud (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	25/75 kA
Ochranná úroveň (U_P )	≤ 1,5 kV
Schopnost omezit následný proud AC (I_fi )	50 kA_eff
Omezení následného proudu/selektivita	nevybaví pojistky 20 A gG do 50 kA_eff (prosp.)
Doba odezvy (t_A )	≤ 100 ns
Max. předjištění (L) do I_K = 50 kA_eff	315 A gG
Max. předjištění (L-L')	125 A gG
Napětí TOV (U_T) – charakteristika	440 V/120 min - Pevnost
Rozsah provozních teplot [paralelní]/[průchozí] (T_U )	-40 °C ... +80 °C/-40 °C ... +60 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (L1, L1', L2, L2', L3, L3', PEN, 9) (min.)	10 mm² jedno/vícežilový
Průřez připojovacích vodičů (L1, L2, L3, PEN) (max.)	50 mm² hrubě slaněný/35 mm² jemně slaněný
Průřez připojovacích vodičů (L1', L2', L3', 9) (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	6 TE, DIN 43880
Certifikace	KEMA, VDE, UL
Kontakt dálkové signalizace/typ kontaktu	přepínač
Spínací výkon AC	250 V/0,5 A
Spínací výkon DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Průřez vodičů pro svorky dálk. signalizace	max. 1,5 mm² jedno/vícežilový
Rozšířené technické údaje:	Použití v rozvaděčích s prospektivními zkratovými proudy většími než 50 kA_eff
– Max. prospektivní zkratový proud	100 kA_eff (220 kA_peak)
– Omezení / zhášení následných proudů v síti	do 100 kA_eff (220 kA_peak)
– Max. předjištění (L) do I_K = 100 kA_eff	315 A gG
Použití svodiče pro 16,7 Hz - drážní napájecí systém
– Jmenovité napětí AC (U_N )	230/400 V
– Jmenovitá frekvence AC (f_N )	16,7 Hz
– Max. předjištění svodiče	125 A gG @ 16,7 Hz

Product 951305 was added to Notepad.

Go to Notepad

Product 951305 was added to the cart.

Go to Web-Shop

Part No. 951400 DV M TNS 255

GTIN 4013364108158, Customs tariff No. (EU): 85363090, Gross weight: 1.40 kg, PU: 1.00 ks

Predecessor

Images

Additional information

CAD files

Modulární kombinovaný svodič DEHNventil M TNS 255
4-pólový, modulární, zásuvný kombinovaný svodič
pro sítě 230/400 V- TN(C) S, šířka 8TE
Svodič typ 1 + typ 2 podle ČSN EN 61643-11
s omezením následného proudu technologií RADAX-Flow
Nejvyšší napětí: 264 V ac
Úroveň ochrany: <= 1,5 kV
Bleskový proud (10/350): 100 kA
Schopnost omezit následný proud: do 100 kAeff
Energetická koordinace podle ČSN EN 62305-4
Svodič řady Red/Line, chrání i koncová zařízení

Výrobek: DEHN
Typ: DV M TNS 255
Obj. č.: 951400
nebo rovnocenný.

Certificates

Technical data

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2/Třída I + Třída II
Nejvyšší provozní napětí AC (U_C )	264 V (50/60 Hz)
Bleskový proud (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Bleskový proud (10/350 µs) [L, N-PE] (I_imp )	25 kA
Ochranná úroveň [L-PE]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Max. předjištění (L) do I_K = 50 kA_eff	315 A gG
Certifikace	KEMA, VDE, UL
Rozšířené technické údaje:	Použití v rozvaděčích s prospektivními zkratovými proudy většími než 50 kA_eff
– Max. prospektivní zkratový proud	100 kA_eff (220 kA_peak)


SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2/Třída I + Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 1 + typ 2 + typ 3
Jmenovité napětí AC (U_N )	230/400 V (50/60 Hz)
Nejvyšší provozní napětí AC (U_C )	264 V (50/60 Hz)
Bleskový proud (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Specifická energie [L1+L2+L3+N-PE] (W/R)	2,50 MJ/ohm
Bleskový proud (10/350 µs) [L, N-PE] (I_imp )	25 kA
Specifická energie [L,N-PE] (W/R)	156,25 kJ/ohm
Jmenovitý impulzní proud (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	25/100 kA
Ochranná úroveň [L-PE]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Schopnost omezit následný proud AC (I_fi )	50 kA_eff
Omezení následného proudu/selektivita	nevybaví pojistky 20 A gG do 50 kA_eff (prosp.)
Doba odezvy (t_A )	≤ 100 ns
Max. předjištění (L) do I_K = 50 kA_eff	315 A gG
Max. předjištění (L-L')	125 A gG
Napětí TOV [L-N] (U_T) – charakteristika	440 V/120 min - Pevnost
Rozsah provozních teplot [paralelní]/[průchozí] (T_U )	-40 °C ... +80 °C/-40 °C ... +60 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (L1, L1', L2, L2', L3, L3', N, N', PE, 9) (min.)	10 mm² jedno/vícežilový
Průřez připojovacích vodičů (L1, L2, L3, N, PE) (max.)	50 mm² hrubě slaněný/35 mm² jemně slaněný
Průřez připojovacích vodičů (L1', L2', L3', N', 9) (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	8 TE, DIN 43880
Certifikace	KEMA, VDE, UL
Rozšířené technické údaje:	Použití v rozvaděčích s prospektivními zkratovými proudy většími než 50 kA_eff
– Max. prospektivní zkratový proud	100 kA_eff (220 kA_peak)
– Omezení / zhášení následných proudů v síti	do 100 kA_eff (220 kA_peak)
– Max. předjištění (L) do I_K = 100 kA_eff	315 A gG
Použití svodiče pro 16,7 Hz - drážní napájecí systém
– Jmenovité napětí AC (U_N )	230/400 V
– Jmenovitá frekvence AC (f_N )	16,7 Hz
– Max. předjištění svodiče	125 A gG @ 16,7 Hz

Product 951400 was added to Notepad.

Go to Notepad

Product 951400 was added to the cart.

Go to Web-Shop

Part No. 951405 DV M TNS 255 FM

GTIN 4013364108165, Customs tariff No. (EU): 85363090, Gross weight: 1.40 kg, PU: 1.00 ks

Predecessor

Images

Additional information

CAD files

Modulární kombinovaný svodič DEHNventil M TNS 255 FM
4-pólový, modulární, zásuvný kombinovaný svodič
pro sítě 230/400 V- TN(C) S, šířka 8TE
s kontaktem dálkové signalizace
Svodič typ 1 + typ 2 podle ČSN EN 61643-11
s omezením následného proudu technologií RADAX-Flow
Nejvyšší napětí: 264 V ac
Úroveň ochrany: <= 1,5 kV
Bleskový proud (10/350): 100 kA
Schopnost omezit následný proud: do 100 kAeff
Energetická koordinace podle ČSN EN 62305-4
Svodič řady Red/Line, chrání i koncová zařízení

Výrobek: DEHN
Typ: DV M TNS 255 FM
Obj. č.: 951405
nebo rovnocenný.

Certificates

Technical data

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2/Třída I + Třída II
Nejvyšší provozní napětí AC (U_C )	264 V (50/60 Hz)
Bleskový proud (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Bleskový proud (10/350 µs) [L, N-PE] (I_imp )	25 kA
Ochranná úroveň [L-PE]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Max. předjištění (L) do I_K = 50 kA_eff	315 A gG
Certifikace	KEMA, VDE, UL
Kontakt dálkové signalizace/typ kontaktu	přepínač
Rozšířené technické údaje:	Použití v rozvaděčích s prospektivními zkratovými proudy většími než 50 kA_eff
– Max. prospektivní zkratový proud	100 kA_eff (220 kA_peak)


SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2/Třída I + Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 1 + typ 2 + typ 3
Jmenovité napětí AC (U_N )	230/400 V (50/60 Hz)
Nejvyšší provozní napětí AC (U_C )	264 V (50/60 Hz)
Bleskový proud (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Specifická energie [L1+L2+L3+N-PE] (W/R)	2,50 MJ/ohm
Bleskový proud (10/350 µs) [L, N-PE] (I_imp )	25 kA
Specifická energie [L,N-PE] (W/R)	156,25 kJ/ohm
Jmenovitý impulzní proud (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	25/100 kA
Ochranná úroveň [L-PE]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Schopnost omezit následný proud AC (I_fi )	50 kA_eff
Omezení následného proudu/selektivita	nevybaví pojistky 20 A gG do 50 kA_eff (prosp.)
Doba odezvy (t_A )	≤ 100 ns
Max. předjištění (L) do I_K = 50 kA_eff	315 A gG
Max. předjištění (L-L')	125 A gG
Napětí TOV [L-N] (U_T) – charakteristika	440 V/120 min - Pevnost
Rozsah provozních teplot [paralelní]/[průchozí] (T_U )	-40 °C ... +80 °C/-40 °C ... +60 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (L1, L1', L2, L2', L3, L3', N, N', PE, 9) (min.)	10 mm² jedno/vícežilový
Průřez připojovacích vodičů (L1, L2, L3, N, PE) (max.)	50 mm² hrubě slaněný/35 mm² jemně slaněný
Průřez připojovacích vodičů (L1', L2', L3', N', 9) (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	8 TE, DIN 43880
Certifikace	KEMA, VDE, UL
Kontakt dálkové signalizace/typ kontaktu	přepínač
Spínací výkon AC	250 V/0,5 A
Spínací výkon DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Průřez vodičů pro svorky dálk. signalizace	max. 1,5 mm² jedno/vícežilový
Rozšířené technické údaje:	Použití v rozvaděčích s prospektivními zkratovými proudy většími než 50 kA_eff
– Max. prospektivní zkratový proud	100 kA_eff (220 kA_peak)
– Omezení / zhášení následných proudů v síti	do 100 kA_eff (220 kA_peak)
– Max. předjištění (L) do I_K = 100 kA_eff	315 A gG
Použití svodiče pro 16,7 Hz - drážní napájecí systém
– Jmenovité napětí AC (U_N )	230/400 V
– Jmenovitá frekvence AC (f_N )	16,7 Hz
– Max. předjištění svodiče	125 A gG @ 16,7 Hz

Product 951405 was added to Notepad.

Go to Notepad

Product 951405 was added to the cart.

Go to Web-Shop

Part No. 951310 DV M TT 255

GTIN 4013364108172, Customs tariff No. (EU): 85363090, Gross weight: 1.31 kg, PU: 1.00 ks

Predecessor

Images

Additional information

CAD files

Modulární kombinovaný svodič DEHNventil M TT 255
4-pólový, modulární, zásuvný kombinovaný svodič
pro sítě 230/400 V- TT a TN(C) S, šířka 8TE
Svodič typ 1 + typ 2 podle ČSN EN 61643-11
s omezením následného proudu technologií RADAX-Flow
Nejvyšší napětí: 264 V ac
Úroveň ochrany: <= 1,5 kV
Bleskový proud (10/350): 100 kA
Schopnost omezit následný proud: do 100 kAeff
Energetická koordinace podle ČSN EN 62305-4
Svodič řady Red/Line, chrání i koncová zařízení

Výrobek: DEHN
Typ: DV M TT 255
Obj. č.: 951310
nebo rovnocenný.

Certificates

Technical data

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2/Třída I + Třída II
Nejvyšší provozní napětí AC [L-N] (U_C )	264 V (50/60 Hz)
Bleskový proud (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Bleskový proud (10/350 µs) [L-N]/[N-PE] (I_imp )	25/100 kA
Ochranná úroveň [L-N]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Max. předjištění (L) do I_K = 50 kA_eff	315 A gG
Certifikace	KEMA, VDE, UL
Rozšířené technické údaje:	Použití v rozvaděčích s prospektivními zkratovými proudy většími než 50 kA_eff
– Max. prospektivní zkratový proud	100 kA_eff (220 kA_peak)
Doplňující údaje:	---------------------------------
– Ochranná úroveň [L-PE] (U_P )	2,2 kV


SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2/Třída I + Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 1 + typ 2 + typ 3
Jmenovité napětí AC (U_N )	230/400 V (50/60 Hz)
Nejvyšší provozní napětí AC [L-N] (U_C )	264 V (50/60 Hz)
Nejvyšší provozní napětí AC [N-PE] (U_{C (N-PE)} )	255 V (50/60 Hz)
Bleskový proud (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Specifická energie [L1+L2+L3+N-PE] (W/R)	2,50 MJ/ohm
Bleskový proud (10/350 µs) [L-N]/[N-PE] (I_imp )	25/100 kA
Specifická energie [L-N]/[N-PE] (W/R)	156,25 kJ/ohm / 2,50 MJ/ohm
Jmenovitý impulzní proud (8/20 µs) [L-N]/[N-PE] (I_n )	25/100 kA
Ochranná úroveň [L-N]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Schopnost omezit následný proud [L-N]/[N-PE] (I_fi )	50 kA_eff/100 A_eff
Omezení následného proudu/selektivita	nevybaví pojistky 20 A gG do 50 kA_eff (prosp.)
Doba odezvy (t_A )	≤ 100 ns
Max. předjištění (L) do I_K = 50 kA_eff	315 A gG
Max. předjištění (L-L')	125 A gG
Napětí TOV [L-N] (U_T) – charakteristika	440 V/120 min - Pevnost
Napětí TOV [N-PE] (U_T) – charakteristika	1200 V/200 ms - Pevnost
Rozsah provozních teplot [paralelní]/[průchozí] (T_U )	-40 °C ... +80 °C/-40 °C ... +60 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (L1, L1', L2, L2', L3, L3', N, N', PE, 9) (min.)	10 mm² jedno/vícežilový
Průřez připojovacích vodičů (L1, L2, L3, N, PE) (max.)	50 mm² hrubě slaněný/35 mm² jemně slaněný
Průřez připojovacích vodičů (L1', L2', L3', N', 9) (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	8 TE, DIN 43880
Certifikace	KEMA, VDE, UL
Rozšířené technické údaje:	Použití v rozvaděčích s prospektivními zkratovými proudy většími než 50 kA_eff
– Max. prospektivní zkratový proud	100 kA_eff (220 kA_peak)
– Omezení / zhášení následných proudů v síti	do 100 kA_eff (220 kA_peak)
– Max. předjištění (L) do I_K = 100 kA_eff	315 A gG
Doplňující údaje:	---------------------------------
– Ochranná úroveň [L-PE] (U_P )	2,2 kV
Použití svodiče pro 16,7 Hz - drážní napájecí systém
– Jmenovité napětí AC (U_N )	230/400 V
– Jmenovitá frekvence AC (f_N )	16,7 Hz
– Max. předjištění svodiče	125 A gG @ 16,7 Hz

Product 951310 was added to Notepad.

Go to Notepad

Product 951310 was added to the cart.

Go to Web-Shop

Part No. 951315 DV M TT 255 FM

GTIN 4013364108189, Customs tariff No. (EU): 85363090, Gross weight: 1.32 kg, PU: 1.00 ks

Predecessor

Images

Additional information

CAD files

Modulární kombinovaný svodič DEHNventil M TT 255 FM
4-pólový, modulární, zásuvný kombinovaný svodič
pro sítě 230/400 V- TT a TN(C) S, šířka 8TE
s kontaktem dálkové signalizace
Svodič typ 1 + typ 2 podle ČSN EN 61643-11
s omezením následného proudu technologií RADAX-Flow
Nejvyšší napětí: 264 V ac
Úroveň ochrany: <= 1,5 kV
Bleskový proud (10/350): 100 kA
Schopnost omezit následný proud: do 100 kAeff
Energetická koordinace podle ČSN EN 62305-4
Svodič řady Red/Line, chrání i koncová zařízení

Výrobek: DEHN
Typ: DV M TT 255 FM
Obj. č.: 951315
nebo rovnocenný.

Certificates

Technical data

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2/Třída I + Třída II
Nejvyšší provozní napětí AC [L-N] (U_C )	264 V (50/60 Hz)
Bleskový proud (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Bleskový proud (10/350 µs) [L-N]/[N-PE] (I_imp )	25/100 kA
Ochranná úroveň [L-N]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Max. předjištění (L) do I_K = 50 kA_eff	315 A gG
Certifikace	KEMA, VDE, UL
Kontakt dálkové signalizace/typ kontaktu	přepínač
Rozšířené technické údaje:	Použití v rozvaděčích s prospektivními zkratovými proudy většími než 50 kA_eff
– Max. prospektivní zkratový proud	100 kA_eff (220 kA_peak)
Doplňující údaje:	---------------------------------
– Ochranná úroveň [L-PE] (U_P )	2,2 kV


SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2/Třída I + Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 1 + typ 2 + typ 3
Jmenovité napětí AC (U_N )	230/400 V (50/60 Hz)
Nejvyšší provozní napětí AC [L-N] (U_C )	264 V (50/60 Hz)
Nejvyšší provozní napětí AC [N-PE] (U_{C (N-PE)} )	255 V (50/60 Hz)
Bleskový proud (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Specifická energie [L1+L2+L3+N-PE] (W/R)	2,50 MJ/ohm
Bleskový proud (10/350 µs) [L-N]/[N-PE] (I_imp )	25/100 kA
Specifická energie [L-N]/[N-PE] (W/R)	156,25 kJ/ohm / 2,50 MJ/ohm
Jmenovitý impulzní proud (8/20 µs) [L-N]/[N-PE] (I_n )	25/100 kA
Ochranná úroveň [L-N]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Schopnost omezit následný proud [L-N]/[N-PE] (I_fi )	50 kA_eff/100 A_eff
Omezení následného proudu/selektivita	nevybaví pojistky 20 A gG do 50 kAeff (prosp.)
Doba odezvy (t_A )	≤ 100 ns
Max. předjištění (L) do I_K = 50 kA_eff	315 A gG
Max. předjištění (L-L')	125 A gG
Napětí TOV [L-N] (U_T) – charakteristika	440 V/120 min - Pevnost
Napětí TOV [N-PE] (U_T) – charakteristika	1200 V/200 ms - Pevnost
Rozsah provozních teplot [paralelní]/[průchozí] (T_U )	-40 °C ... +80 °C/-40 °C ... +60 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (L1, L1', L2, L2', L3, L3', N, N', PE, 9) (min.)	10 mm² jedno/vícežilový
Průřez připojovacích vodičů (L1, L2, L3, N, PE) (max.)	50 mm² hrubě slaněný/35 mm² jemně slaněný
Průřez připojovacích vodičů (L1', L2', L3', N', 9) (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení/stupeň krytí	vnitřní prostory/IP 20
Montážní rozměr	8 TE, DIN 43880
Certifikace	KEMA, VDE, UL
Kontakt dálkové signalizace/typ kontaktu	přepínač
Spínací výkon AC	250 V/0,5 A
Spínací výkon DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Průřez vodičů pro svorky dálk. signalizace	max. 1,5 mm² jedno/vícežilový
Rozšířené technické údaje:	Použití v rozvaděčích s prospektivními zkratovými proudy většími než 50 kA_eff
– Max. prospektivní zkratový proud	100 kA_eff (220 kA_peak)
– Omezení / zhášení následných proudů v síti	do 100 kA_eff (220 kA_peak)
– Max. předjištění (L) do I_K = 100 kA_eff	315 A gG
Doplňující údaje:	---------------------------------
– Ochranná úroveň [L-PE] (U_P )	2,2 kV
Použití svodiče pro 16,7 Hz - drážní napájecí systém
– Jmenovité napětí AC (U_N )	230/400 V
– Jmenovitá frekvence AC (f_N )	16,7 Hz
– Max. předjištění svodiče	125 A gG @ 16,7 Hz

Product 951315 was added to Notepad.

Go to Notepad

Product 951315 was added to the cart.

Go to Web-Shop

Part No. 951200 DV M TN 255

GTIN 4013364108097, Customs tariff No. (EU): 85363090, Gross weight: 754.00 g, PU: 1.00 ks

Predecessor

Images

Additional information

CAD files

Modulární kombinovaný svodič DEHNventil M TN 255
2-pólový, modulární, zásuvný kombinovaný svodič
pro jednofázové TN sítě, šířka 4TE
Svodič typ 1 + typ 2 podle ČSN EN 61643-11
s omezením následného proudu technologií RADAX-Flow
Nejvyšší napětí: 264 V ac
Úroveň ochrany: <= 1,5 kV
Bleskový proud (10/350): 50 kA
Schopnost omezit následný proud: do 100 kAeff
Energetická koordinace podle ČSN EN 62305-4
Svodič řady Red/Line, chrání i koncová zařízení

Výrobek: DEHN
Typ: DV M TN 255
Obj. č.: 951200
nebo rovnocenný.

Certificates

Technical data

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2/Třída I + Třída II
Nejvyšší provozní napětí AC (U_C )	264 V (50/60 Hz)
Bleskový proud (10/350 µs) [L+N-PE] (I_total )	50 kA
Bleskový proud (10/350 µs) [L, N-PE] (I_imp )	25 kA
Ochranná úroveň [L-PE]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Max. předjištění (L) do I_K = 50 kA_eff	315 A gG
Certifikace	KEMA, VDE, UL
Rozšířené technické údaje:	Použití v rozvaděčích s prospektivními zkratovými proudy většími než 50 kA_eff
– Max. prospektivní zkratový proud	100 kA_eff (220 kA_peak)


SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2/Třída I + Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 1 + typ 2 + typ 3
Jmenovité napětí AC (U_N )	230 V (50/60 Hz)
Nejvyšší provozní napětí AC (U_C )	264 V (50/60 Hz)
Bleskový proud (10/350 µs) [L+N-PE] (I_total )	50 kA
Specifická energie [L+N-PE] (W/R)	625,00 kJ/ohm
Bleskový proud (10/350 µs) [L, N-PE] (I_imp )	25 kA
Specifická energie [L,N-PE] (W/R)	156,25 kJ/ohm
Jmenovitý impulzní proud (8/20 µs) [L/N-PE]/[L+N-PE] (I_n )	25/50 kA
Ochranná úroveň [L-PE]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Schopnost omezit následný proud AC (I_fi )	50 kA_eff
Omezení následného proudu/selektivita	nevybaví pojistky 20 A gG do 50 kA_eff (prosp.)
Doba odezvy (t_A )	≤ 100 ns
Max. předjištění (L) do I_K = 50 kA_eff	315 A gG
Max. předjištění (L-L')	125 A gG
Napětí TOV [L-N] (U_T) – charakteristika	440 V/120 min - Pevnost
Rozsah provozních teplot [paralelní]/[průchozí] (T_U )	-40 °C ... +80 °C/-40 °C ... +60 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (L, L', N, N', PE, 9) (min.)	10 mm² jedno/vícežilový
Průřez připojovacích vodičů (L, N, PE) (max.)	50 mm² hrubě slaněný/35 mm² jemně slaněný
Průřez připojovacích vodičů (L', N', 9) (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	4 TE, DIN 43880
Certifikace	KEMA, VDE, UL
Rozšířené technické údaje:	Použití v rozvaděčích s prospektivními zkratovými proudy většími než 50 kA_eff
– Max. prospektivní zkratový proud	100 kA_eff (220 kA_peak)
– Omezení / zhášení následných proudů v síti	do 100 kA_eff (220 kA_peak)
– Max. předjištění (L) do I_K = 100 kA_eff	315 A gG
Použití svodiče pro 16,7 Hz - drážní napájecí systém
– Jmenovité napětí AC (U_N )	230 V
– Jmenovitá frekvence AC (f_N )	16,7 Hz
– Max. předjištění svodiče	125 A gG @ 16,7 Hz

Product 951200 was added to Notepad.

Go to Notepad

Product 951200 was added to the cart.

Go to Web-Shop

Part No. 951205 DV M TN 255 FM

GTIN 4013364108103, Customs tariff No. (EU): 85363090, Gross weight: 698.50 g, PU: 1.00 ks

Predecessor

Images

Additional information

CAD files

Modulární kombinovaný svodič DEHNventil M TN 255
2-pólový, modulární, zásuvný kombinovaný svodič
pro sítě 230/400 V TN, šířka 4TE
s kontaktem dálkové signalizace
Svodič typ 1 + typ 2 podle ČSN EN 61643-11
s omezením následného proudu technologií RADAX-Flow
Nejvyšší napětí: 264 V ac
Úroveň ochrany: <= 1,5 kV
Bleskový proud (10/350): 50 kA
Schopnost omezit následný proud: do 100 kAeff
Energetická koordinace podle ČSN EN 62305-4
Svodič řady Red/Line, chrání i koncová zařízení

Výrobek: DEHN
Typ: DV M TN 255 FM
Obj. č.: 951205
nebo rovnocenný.

Certificates

Technical data

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2/Třída I + Třída II
Nejvyšší provozní napětí AC (U_C )	264 V (50/60 Hz)
Bleskový proud (10/350 µs) [L+N-PE] (I_total )	50 kA
Bleskový proud (10/350 µs) [L, N-PE] (I_imp )	25 kA
Ochranná úroveň [L-PE]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Max. předjištění (L) do I_K = 50 kA_eff	315 A gG
Certifikace	KEMA, VDE, UL
Kontakt dálkové signalizace/typ kontaktu	přepínač
Rozšířené technické údaje:	Použití v rozvaděčích s prospektivními zkratovými proudy většími než 50 kA_eff
– Max. prospektivní zkratový proud	100 kA_eff (220 kA_peak)


SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2/Třída I + Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 1 + typ 2 + typ 3
Jmenovité napětí AC (U_N )	230 V (50/60 Hz)
Nejvyšší provozní napětí AC (U_C )	264 V (50/60 Hz)
Bleskový proud (10/350 µs) [L+N-PE] (I_total )	50 kA
Specifická energie [L+N-PE] (W/R)	625,00 kJ/ohm
Bleskový proud (10/350 µs) [L, N-PE] (I_imp )	25 kA
Specifická energie [L,N-PE] (W/R)	156,25 kJ/ohm
Jmenovitý impulzní proud (8/20 µs) [L/N-PE]/[L+N-PE] (I_n )	25/50 kA
Ochranná úroveň [L-PE]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Schopnost omezit následný proud AC (I_fi )	50 kA_eff
Omezení následného proudu/selektivita	nevybaví pojistky 20 A gG do 50 kA_eff (prosp.)
Doba odezvy (t_A )	≤ 100 ns
Max. předjištění (L) do I_K = 50 kA_eff	315 A gG
Max. předjištění (L-L')	125 A gG
Napětí TOV [L-N] (U_T) – charakteristika	440 V/120 min - Pevnost
Rozsah provozních teplot [paralelní]/[průchozí] (T_U )	-40 °C ... +80 °C/-40 °C ... +60 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (L, L', N, N', PE, 9) (min.)	10 mm² jedno/vícežilový
Průřez připojovacích vodičů (L, N, PE) (max.)	50 mm² hrubě slaněný/35 mm² jemně slaněný
Průřez připojovacích vodičů (L', N', 9) (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	4 TE, DIN 43880
Certifikace	KEMA, VDE, UL
Kontakt dálkové signalizace/typ kontaktu	přepínač
Spínací výkon AC	250 V/0,5 A
Spínací výkon DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Průřez vodičů pro svorky dálk. signalizace	max. 1,5 mm² jedno/vícežilový
Rozšířené technické údaje:	Použití v rozvaděčích s prospektivními zkratovými proudy většími než 50 kA_eff
– Max. prospektivní zkratový proud	100 kA_eff (220 kA_peak)
– Omezení / zhášení následných proudů v síti	do 100 kA_eff (220 kA_peak)
– Max. předjištění (L) do I_K = 100 kA_eff	315 A gG
Použití svodiče pro 16,7 Hz - drážní napájecí systém
– Jmenovité napětí AC (U_N )	230 V
– Jmenovitá frekvence AC (f_N )	16,7 Hz
– Max. předjištění svodiče	125 A gG @ 16,7 Hz

Product 951205 was added to Notepad.

Go to Notepad

Product 951205 was added to the cart.

Go to Web-Shop

Part No. 951110 DV M TT 2P 255

GTIN 4013364108110, Customs tariff No. (EU): 85363090, Gross weight: 688.59 g, PU: 1.00 ks

Predecessor

Images

Additional information

CAD files

Modulární kombinovaný svodič DEHNventil M TT 2P 255
2-pólový, modulární, zásuvný kombinovaný svodič
pro jednofázové TT a TN sítě, šířka 4TE
Svodič typ 1 + typ 2 podle ČSN EN 61643-11
s omezením následného proudu technologií RADAX-Flow
Nejvyšší napětí: 264 V ac
Úroveň ochrany: <= 1,5 kV
Bleskový proud (10/350): 50 kA
Schopnost omezit následný proud: do 100 kAeff
Energetická koordinace podle ČSN EN 62305-4
Svodič řady Red/Line, chrání i koncová zařízení

Výrobek: DEHN
Typ: DV M TT 2P 255
Obj. č.: 951110
nebo rovnocenný.

Certificates

Technical data

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2/Třída I + Třída II
Nejvyšší provozní napětí AC [L-N] (U_C )	264 V (50/60 Hz)
Bleskový proud (10/350 µs) [L+N-PE] (I_total )	50 kA
Bleskový proud (10/350 µs) [L-N]/[N-PE] (I_imp )	25/50 kA
Ochranná úroveň [L-N]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Max. předjištění (L) do I_K = 50 kA_eff	315 A gG
Certifikace	KEMA, VDE, UL
Rozšířené technické údaje:	Použití v rozvaděčích s prospektivními zkratovými proudy většími než 50 kA_eff
– Max. prospektivní zkratový proud	100 kA_eff (220 kA_peak)
Doplňující údaje:	---------------------------------
– Ochranná úroveň [L-PE] (U_P )	2,2 kV


SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2/Třída I + Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 1 + typ 2 + typ 3
Jmenovité napětí AC (U_N )	230 V (50/60 Hz)
Nejvyšší provozní napětí AC [L-N] (U_C )	264 V (50/60 Hz)
Nejvyšší provozní napětí AC [N-PE] (U_{C (N-PE)} )	255 V (50/60 Hz)
Bleskový proud (10/350 µs) [L+N-PE] (I_total )	50 kA
Specifická energie [L+N-PE] (W/R)	625,00 kJ/ohm
Bleskový proud (10/350 µs) [L-N]/[N-PE] (I_imp )	25/50 kA
Specifická energie [L-N]/[N-PE] (W/R)	156,25/625,00 kJ/ohm
Jmenovitý impulzní proud (8/20 µs) [L-N]/[N-PE] (I_n )	25/50 kA
Ochranná úroveň [L-N]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Schopnost omezit následný proud [L-N]/[N-PE] (I_fi )	50 kA_eff/100 A_eff
Omezení následného proudu/selektivita	nevybaví pojistky 20 A gG do 50 kA_eff (prosp.)
Doba odezvy (t_A )	≤ 100 ns
Max. předjištění (L) do I_K = 50 kA_eff	315 A gG
Max. předjištění (L-L')	125 A gG
Napětí TOV [L-N] (U_T) – charakteristika	440 V/120 min - Pevnost
Napětí TOV [N-PE] (U_T) – charakteristika	1200 V/200 ms - Pevnost
Rozsah provozních teplot [paralelní]/[průchozí] (T_U )	-40 °C ... +80 °C/-40 °C ... +60 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (L, L', N, N', PE, 9) (min.)	10 mm² jedno/vícežilový
Průřez připojovacích vodičů (L, N, PE) (max.)	50 mm² hrubě slaněný/35 mm² jemně slaněný
Průřez připojovacích vodičů (L', N', 9) (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	4 TE, DIN 43880
Certifikace	KEMA, VDE, UL
Rozšířené technické údaje:	Použití v rozvaděčích s prospektivními zkratovými proudy většími než 50 kA_eff
– Max. prospektivní zkratový proud	100 kA_eff (220 kA_peak)
– Omezení / zhášení následných proudů v síti	do 100 kA_eff (220 kA_peak)
– Max. předjištění (L) do I_K = 100 kA_eff	315 A gG
Doplňující údaje:	---------------------------------
– Ochranná úroveň [L-PE] (U_P )	2,2 kV
Použití svodiče pro 16,7 Hz - drážní napájecí systém
– Jmenovité napětí AC (U_N )	230 V
– Jmenovitá frekvence AC (f_N )	16,7 Hz
– Max. předjištění svodiče	125 A gG @ 16,7 Hz

Product 951110 was added to Notepad.

Go to Notepad

Product 951110 was added to the cart.

Go to Web-Shop

Part No. 951115 DV M TT 2P 255 FM

GTIN 4013364108127, Customs tariff No. (EU): 85363090, Gross weight: 694.38 g, PU: 1.00 ks

Predecessor

Images

Additional information

CAD files

Modulární kombinovaný svodič DEHNventil M TT 2P 255 FM
2-pólový, modulární, zásuvný kombinovaný svodič
pro jednofázové TT a TN sítě, šířka 4TE
s kontaktem dálkové signalizace
Svodič typ 1 + typ 2 podle ČSN EN 61643-11
s omezením následného proudu technologií RADAX-Flow
Nejvyšší napětí: 264 V ac
Úroveň ochrany: <= 1,5 kV
Bleskový proud (10/350): 50 kA
Schopnost omezit následný proud: do 100 kAeff
Energetická koordinace podle ČSN EN 62305-4
Svodič řady Red/Line, chrání i koncová zařízení

Výrobek: DEHN
Typ: DV M TT 2P 255 FM
Obj. č.: 951115
nebo rovnocenný.

Certificates

Technical data

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2/Třída I + Třída II
Nejvyšší provozní napětí AC [L-N] (U_C )	264 V (50/60 Hz)
Bleskový proud (10/350 µs) [L+N-PE] (I_total )	50 kA
Bleskový proud (10/350 µs) [L-N]/[N-PE] (I_imp )	25/50 kA
Ochranná úroveň [L-N]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Max. předjištění (L) do I_K = 50 kA_eff	315 A gG
Certifikace	KEMA, VDE, UL
Kontakt dálkové signalizace/typ kontaktu	přepínač
Rozšířené technické údaje:	Použití v rozvaděčích s prospektivními zkratovými proudy většími než 50 kA_eff
– Max. prospektivní zkratový proud	100 kA_eff (220 kA_peak)
Doplňující údaje:	---------------------------------
– Ochranná úroveň [L-PE] (U_P )	2,2 kV


SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2/Třída I + Třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	typ 1 + typ 2 + typ 3
Jmenovité napětí AC (U_N )	230 V (50/60 Hz)
Nejvyšší provozní napětí AC [L-N] (U_C )	264 V (50/60 Hz)
Nejvyšší provozní napětí AC [N-PE] (U_{C (N-PE)} )	255 V (50/60 Hz)
Bleskový proud (10/350 µs) [L+N-PE] (I_total )	50 kA
Specifická energie [L+N-PE] (W/R)	625,00 kJ/ohm
Bleskový proud (10/350 µs) [L-N]/[N-PE] (I_imp )	25/50 kA
Specifická energie [L-N]/[N-PE] (W/R)	156,25/625,00 kJ/ohm
Jmenovitý impulzní proud (8/20 µs) [L-N]/[N-PE] (I_n )	25/50 kA
Ochranná úroveň [L-N]/[N-PE] (U_P )	≤ 1,5/≤ 1,5 kV
Schopnost omezit následný proud [L-N]/[N-PE] (I_fi )	50 kA_eff/100 A_eff
Omezení následného proudu/selektivita	nevybaví pojistky 20 A gG do 50 kA_eff (prosp.)
Doba odezvy (t_A )	≤ 100 ns
Max. předjištění (L) do I_K = 50 kA_eff	315 A gG
Max. předjištění (L-L')	125 A gG
Napětí TOV [L-N] (U_T) – charakteristika	440 V/120 min - Pevnost
Napětí TOV [N-PE] (U_T) – charakteristika	1200 V/200 ms - Pevnost
Rozsah provozních teplot [paralelní]/[průchozí] (T_U )	-40 °C ... +80 °C/-40 °C ... +60 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů (L, L', N, N', PE, 9) (min.)	10 mm² jedno/vícežilový
Průřez připojovacích vodičů (L, N, PE) (max.)	50 mm² hrubě slaněný/35 mm² jemně slaněný
Průřez připojovacích vodičů (L', N', 9) (max.)	35 mm² hrubě slaněný/25 mm² jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Materiál těla přístroje	termoplast, barva červená, UL 94 V-0
Místo nasazení/stupeň krytí	vnitřní prostory/IP 20
Montážní rozměr	4 TE, DIN 43880
Certifikace	KEMA, VDE, UL
Kontakt dálkové signalizace/typ kontaktu	přepínač
Spínací výkon AC	250 V/0,5 A
Spínací výkon DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Průřez vodičů pro svorky dálk. signalizace	max. 1,5 mm² jedno/vícežilový
Rozšířené technické údaje:	Použití v rozvaděčích s prospektivními zkratovými proudy většími než 50 kA_eff
– Max. prospektivní zkratový proud	100 kA_eff (220 kA_peak)
– Omezení / zhášení následných proudů v síti	do 100 kA_eff (220 kA_peak)
– Max. předjištění (L) do I_K = 100 kA_eff	315 A gG
Doplňující údaje:	---------------------------------
– Ochranná úroveň [L-PE] (U_P )	2,2 kV
Použití svodiče pro 16,7 Hz - drážní napájecí systém
– Jmenovité napětí AC (U_N )	230 V
– Jmenovitá frekvence AC (f_N )	16,7 Hz
– Max. předjištění svodiče	125 A gG @ 16,7 Hz

Product 951115 was added to Notepad.

Go to Notepad

Product 951115 was added to the cart.

Go to Web-Shop

Part No. 961305 DV ACI M TNC 264 FM

GTIN 4013364513440, Customs tariff No. (EU): 85363090, Gross weight: 2.42 kg, PU: 1.00 ks

Images

Additional information

Modulární kombinovaný svodič DEHNventil ACI M TNC 264 FM
Třípólový modulární zásuvný kombinovaný svodič
pro 230/400V sítě TN-C s integrovaným
ACI vypínačem/jiskřištěm, šířka 11 TE
s kontaktem pro dálkovou signalizaci
Svodič typ 1 + typ 2 + typ 3 podle EN 61643-11
Technologie jiskřiště RADAX-Flow
s omezovací schopností následného proudu
Max. přípustné trvalé napětí: 264 V ac
Ochranná úroveň: <= 1,5 kV
Bleskový impulzní proud (10/350): 75 kA
Schopnost zhášet následný proud: do 100 kAeff.
Certifikace podle VDE, KEMA
Energetická koordinace podle IEC 61643-12
svodič řady Red/Line
i přímo ke koncovému zařízení

Výrobek: DEHN
Typ: DV ACI M TNC 264 FM
Obj. č.: 961305
nebo rovnocenný.

Technical data

SPD podle EN 61673-11 / IEC 61643-11	typ 1 + typ 2 + typ 3 / třída I + třída II + třída III
Nejvyšší provozní napětí AC (U_C )	264 V (50 / 60 Hz)
Bleskový proud (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Bleskový proud (10/350 µs) [L-PEN] (I_imp )	25 kA
Ochranná úroveň (U_P )	≤ 1,5 kV
Rozšířené technické údaje:	Použití v rozvaděčích s prospektivními zkratovými proudy většími než 50 kA_eff
– Max. prospektivní zkratový proud	100 kA_eff (220 kA_peak)

SPD podle EN 61673-11 / IEC 61643-11	typ 1 + typ 2 + typ 3 / třída I + třída II + třída III
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	Typ 1 + typ 2 + typ 3
Jmenovité napětí AC (U_N )	230 / 400 V (50 / 60 Hz)
Nejvyšší provozní napětí AC (U_C )	264 V (50 / 60 Hz)
Bleskový proud (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Specifická energie [L1+L2+L3-PEN] (W/R)	1,40 kJ/Ohm
Bleskový proud (10/350 µs) [L-PEN] (I_imp )	25 kA
Specifická energie [L-PEN] (W/R)	156,25 kJ/Ohm
Jmenovitý impulzní proud (8/20 µs) [L-PEN] (I_n )	25 kA
Ochranná úroveň (U_P )	≤ 1,5 kV
Napětí naprázdno hybridního generátoru (U_OC )	20 kV
Schopnost omezit následný proud AC (I_fi )	50 kA_eff
Integrovaná nadproudová ochrana	Ano, technologie ACI
Zkratová pevnost (I_SCCR )	50 kA_eff
Doba odezvy (t_A )	≤ 100 ns
Napětí TOV (U_T) – charakteristika	440 V / 120 min – odolnost
Rozsah provozní teploty (T_U )	−40 °C ... +80 °C
Ukazatel provoz/porucha	zelená/červená (signalizační okénko)
Ukazatel odpojení modulu	zelená (pohled z boku)
Počet vstupů	1
Průřez připojovacích vodičů (L1, L2, L3, PEN, 9) (min.)	6 mm² jednožilový / jemně slaněný
Průřez připojovacích vodičů (L1, L2, L3, PEN, 9) (max.)	35 mm² vícežilový / 25 mm² jemně slaněný
Montáž	montážní lišta 35 mm podle normy EN 60715 / sběrnicová lišta
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	11 TE, DIN 43880
Rozšířené technické údaje:	Použití v rozvaděčích s prospektivními zkratovými proudy většími než 50 kA_eff
– Max. prospektivní zkratový proud	100 kA_eff (220 kA_peak)
– Omezení / zhášení následných proudů v síti	do 100 kA_eff (220 kA_peak)

Product 961305 was added to Notepad.

Go to Notepad

Product 961305 was added to the cart.

Go to Web-Shop

Part No. 961405 DV ACI M TNS 264 FM

GTIN 4013364513365, Customs tariff No. (EU): 85363090, Gross weight: 2.42 kg, PU: 1.00 ks

Images

Additional information

Modulární kombinovaný svodič DEHNventil ACI M TNS 264 FM
Čtyřpólový modulární zásuvný kombinovaný svodič
pro 230/400V sítě TN(C)-S s integrovaným
ACI spínačem/jiskřištěm
šířka 11 TE
s kontaktem pro dálkovou signalizaci
Svodič typ 1 + typ 2 + typ 3 podle EN 61643-11
Technologie jiskřiště RADAX-Flow
s omezovací schopností následného proudu
Max. přípustné trvalé napětí: 264 V ac
Ochranná úroveň: <= 1,5 kV
Bleskový impulzní proud (10/350): 100 kA
Schopnost zhášet následný proud: do 100 kAeff.
Certifikace podle VDE, KEMA
Energetická koordinace podle IEC 61643-12
svodič řady Red/Line
i přímo ke koncovému zařízení

Výrobek: DEHN
Typ: DV ACI M TNS 264 FM
Obj. č.: 961405
nebo rovnocenný.

Technical data

SPD podle EN 61673-11 / IEC 61643-11	typ 1 + typ 2 + typ 3 / třída I + třída II + třída III
Nejvyšší provozní napětí AC (U_C )	264 V (50 / 60 Hz)
Bleskový proud (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Bleskový proud (10/350 µs) [L, N-PE] (I_imp )	25 kA
Ochranná úroveň [L-PE]/[N-PE] (U_P )	≤ 1,5 kV
Rozšířené technické údaje:	Použití v rozvaděčích s prospektivními zkratovými proudy většími než 50 kA_eff
– Max. prospektivní zkratový proud	100 kA_eff (220 kA_peak)

SPD podle EN 61673-11 / IEC 61643-11	typ 1 + typ 2 + typ 3 / třída I + třída II + třída III
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	Typ 1 + typ 2 + typ 3
Jmenovité napětí AC (U_N )	230 / 400 V (50 / 60 Hz)
Nejvyšší provozní napětí AC (U_C )	264 V (50 / 60 Hz)
Bleskový proud (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Specifická energie [L1+L2+L3+N-PE] (W/R)	2,50 MJ/Ohm
Bleskový proud (10/350 µs) [L, N-PE] (I_imp )	25 kA
Specifická energie [L,N-PE] (W/R)	156,25 kJ/Ohm
Jmenovitý svodový impulzní proud (8/20 µs) [L/N-PE] (I_n )	25 kA
Ochranná úroveň [L-PE]/[N-PE] (U_P )	≤ 1,5 kV
Napětí naprázdno hybridního generátoru (U_OC )	20 kV
Schopnost omezit následný proud AC (I_fi )	50 kA_eff
Integrovaná nadproudová ochrana	Ano, technologie ACI
Zkratová pevnost [L-PE]/[N-PE] (I_SCCR )	50 kA_eff
Doba odezvy (t_A )	≤ 100 ns
Napětí TOV (U_T) – charakteristika	440 V / 120 min – odolnost
Rozsah provozní teploty (T_U )	−40 °C ... +80 °C
Ukazatel provoz/porucha	zelená/červená (signalizační okénko)
Ukazatel odpojení modulu	zelená (pohled z boku)
Počet vstupů	1
Průřez připojovacích vodičů (L1, L2, L3, N, PE, 9) (min.)	6 mm² jednožilový / jemně slaněný
Průřez připojovacích vodičů (L1, L2, L3, N, PE, 9) (max.)	35 mm² vícežilový / 25 mm² jemně slaněný
Montáž	montážní lišta 35 mm podle normy EN 60715 / sběrnicová lišta
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	11 TE, DIN 43880
Rozšířené technické údaje:	Použití v rozvaděčích s prospektivními zkratovými proudy většími než 50 kA_eff
– Max. prospektivní zkratový proud	100 kA_eff (220 kA_peak)
– Omezení / zhášení následných proudů v síti	do 100 kA_eff (220 kA_peak)

Product 961405 was added to Notepad.

Go to Notepad

Product 961405 was added to the cart.

Go to Web-Shop

Part No. 961151 DV M2 880 FM

GTIN 4013364532557, Customs tariff No. (EU): 85363090, Gross weight: 1.07 kg, PU: 1.00 ks

Images

Additional information

Modulární kombinovaný svodič DEHNventil M2 880 FM
3pólový, modulární, zásuvný kombinovaný svodič pro
880V neuzemněné třífázové systémy, šířka 8 modulových jednotek (TE)
s kontaktem pro dálkovou signalizaci
Svodič typ 1 + typ 2 podle EN 61643-11
RAC technologie jiskřiště
s omezovací schopností následného proudu
Max. přípustné trvalé napětí: 880 V AC
Ochranná úroveň: <= 4 kV
Bleskový impulzní proud (10/350): 12,5 kA
Schopnost zhášet následný proud: do 50 kAeff

Výrobek: DEHN
Typ: DV M2 880 FM
Obj. č.: 961151
nebo rovnocenný.

Technical data

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2 / třída I + třída II
Nejvyšší provozní napětí AC (U_C )	880 V (50 / 60 Hz)
Bleskový impulzní proud (10/350 µs) [1,2-3] (I_imp )	12,5 kA
Max. předjištění (L) do I_K = 50 kA_eff	160 A gG
Kontakt dálkové signalizace/typ kontaktu	ano / přepínač
Doplňující údaje:	---------------------------------
– Anti-PID napětí (U_1-3 + U_PID )	508 V_AC + 750 V_DC – pevnost

SPD podle ČSN EN 61643-11 / ... IEC 61643-11	typ 1 + typ 2 / třída I + třída II
Energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m)	Typ 1 + typ 2 + typ 3
Jmenovité napětí AC (U_N )	800 V (50 / 60 Hz)
Nejvyšší provozní napětí AC (U_C )	880 V (50 / 60 Hz)
Bleskový impulzní proud (10/350 µs) [1,2-3] (I_imp )	12,5 kA
Specifická energie [1,2-3] (W/R)	39,06 kJ/ohm
Jmenovitý svodový impulzní proud (8/20 µs) [1,2-3] (I_n )	20 kA
Ochranná úroveň [1,2-3] (U_P )	≤ 4 kV
Schopnost omezit následný proud AC (I_fi )	50 kA_eff
Omezení následného proudu/selektivita	Nevybaví pojistku 35 A gG do 50 kA_eff(prosp.)
Zkratová pevnost [1,2-3] (I_SCCR )	50 kA_eff
Doba odezvy (t_A )	≤ 100 ns
Max. předjištění (L) do I_K = 50 kA_eff	160 A gG
Rozsah provozních teplot (paralelní zapojení) (T_UP )	−40 °C ... +80 °C
Ukazatel provoz/porucha	zelená/červená
Počet vstupů	1
Průřez připojovacích vodičů [1,2,3] (min.)	6 mm²jednožilový / jemně slaněný
Průřez připojovacích vodičů [1,2,3] (max.)	35 mm²vícežilový / 25 mm²jemně slaněný
Montáž	instalační lišta TS35 podle ČSN EN 60715
Místo nasazení	vnitřní prostory
Krytí	IP 20
Montážní rozměr	8 TE, DIN 43880
Kontakt dálkové signalizace/typ kontaktu	ano / přepínač
Spínací výkon AC	250 V/0,5 A
Spínací výkon DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Průřez vodičů pro svorky dálk. signalizace	max. 1,5 mm² jedno/vícežilový
Doplňující údaje:	---------------------------------
– Anti-PID napětí (U_1-3 + U_PID )	508 V_AC + 750 V_DC – pevnost

Product 961151 was added to Notepad.

Go to Notepad

Product 961151 was added to the cart.

Go to Web-Shop

DEHNventil modular

Details

DEHNventil M2 TNC FM

Part No. 956305 DV M2 TNC 255 FM

You are not authorized to download 956305.jt

You are not authorized to download 956305.stp

You are not authorized to download 956305.iges

You are not authorized to download 956305.dwg

You are not authorized to download 956305m_D.dxf

You are not authorized to download DEHN.956305.edz

Product 956305 was added to Notepad.

Product 956305 was added to the cart.

DEHNventil M2 TNS FM

Part No. 956405 DV M2 TNS 255 FM

You are not authorized to download 954315_954405.jt

You are not authorized to download 954315_954405.stp

You are not authorized to download 954315_954405.iges

You are not authorized to download 954315_954405.dwg

You are not authorized to download 954315+405m_D.dxf

You are not authorized to download DEHN.954405.edz

Product 956405 was added to Notepad.

Product 956405 was added to the cart.

DEHNventil M2 TT FM

Part No. 956315 DV M2 TT 255 FM

You are not authorized to download 954315_954405.jt

You are not authorized to download 954315_954405.stp

You are not authorized to download 954315_954405.iges

You are not authorized to download 954315_954405.dwg

You are not authorized to download 954315+405m_D.dxf

You are not authorized to download DEHN.954315.edz

Product 956315 was added to Notepad.

Product 956315 was added to the cart.

DEHNventil M2 TN FM

Part No. 956205 DV M2 TN 255 FM

You are not authorized to download 954115_954205.jt

You are not authorized to download 954115_954205.stp

You are not authorized to download 954115_954205.iges

You are not authorized to download 954115_954205.dwg

You are not authorized to download 954115+205m_D.dxf

You are not authorized to download DEHN.954205.edz

Product 956205 was added to Notepad.

Product 956205 was added to the cart.

DEHNventil M2 TT 2P FM

Part No. 956115 DV M2 TT 2P 255 FM

You are not authorized to download 954115_954205.jt

You are not authorized to download 954115_954205.stp

You are not authorized to download 954115_954205.iges

You are not authorized to download 954115_954205.dwg

You are not authorized to download 954115+205m_D.dxf

You are not authorized to download DEHN.954115.edz

Product 956115 was added to Notepad.

Product 956115 was added to the cart.

DEHNventil M TNC (FM)

Part No. 951300 DV M TNC 255

You are not authorized to download 951300.jt

You are not authorized to download 951300.stp

You are not authorized to download 951300.igs

You are not authorized to download 951300.dwg

You are not authorized to download 951300m_E.dxf

You are not authorized to download 951300_eplan.zip

You are not authorized to download DEHN.951300.wspak

Product 951300 was added to Notepad.

Product 951300 was added to the cart.

Part No. 951305 DV M TNC 255 FM

You are not authorized to download 951305.jt

You are not authorized to download 951305.stp

You are not authorized to download 951305.igs

You are not authorized to download 951305.dwg

You are not authorized to download 951305m_E.dxf

You are not authorized to download 951305_eplan.zip

You are not authorized to download DEHN.951305.wspak

Product 951305 was added to Notepad.

Product 951305 was added to the cart.

DEHNventil M TNS (FM)

Part No. 951400 DV M TNS 255

You are not authorized to download 951400.jt

You are not authorized to download 951400.stp

You are not authorized to download 951400.igs

You are not authorized to download 951400.dwg

You are not authorized to download 951400_310m_E.dxf
