Připojovací a přemosťovací souprava pro armování

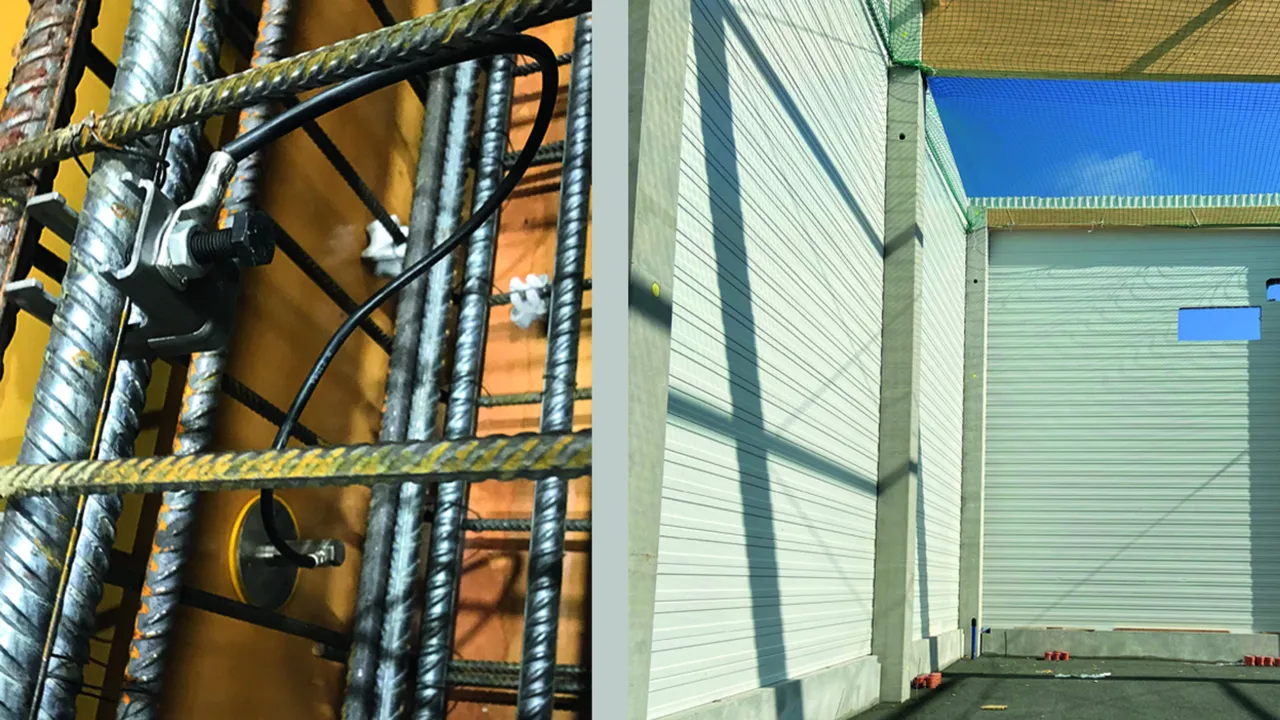

Připojovací a přemosťovací souprava pro použití výztužných prutů (podélných prutů) železobetonových sloupů nebo stěn jako vodičů. Vzhledem k použití armovacího železa aplikovaného v železobetonových sloupech odpadá dodatečná instalace drátů (FeZn) pro ochranu před bleskem / uzemnění / vyrovnání potenciálů. Elektricky relevantní spojení je po celé délce železobetonového sloupu provedeno svislým výztužným prutem.

Further information

Similar topics

Připojovací souprava

2 Products

Part No. 416940 UES 16 L600 VK RD8 28 FL30 EFP

GTIN 4013364360280, Customs tariff No. (EU): 85359000, Gross weight: 530.00 g, PU: 25.00 ks

Images

Additional information

Připojovací souprava složená
z propojovacího kabelu opatřeného
připojovací svorkou a uzemňovacím bodem
pro bezpečné elektrické připojení
armování/výztužné oceli.
Prostřednictvím připojovací soupravy
je zajištěno bezpečné elektrické připojení
definované výztuže (podélných prutů),
která může být použita
jako svody jímací soustavy,
pro připojení fasádních prvků, jeřábových kolejnic,
kabelových nosných systémů, uzemnění,
funkčního vyrovnání potenciálů atd.
Materiál svorky: ocel
Rozsah propojovací svorky pro kulatý vodič: 8-28 mm
Rozsah propojovací svorky pro páskový vodič: 30 x 3-4 mm
Materiál uzemňovacího bodu: nerez (V4A)
Připojovací závit uzemňovacího bodu: M10/M12
Materiál přemosťovacího lana: flexibilní měděný vodič, mrazuvzdorný
Délka vodiče přemosťovacího lana: 600 mm
Průřez vodiče přemosťovacího lana: 16 mm2
Norma: ČSN EN 62561-1

Výrobek: DEHN
Typ: UES 16 L600 VK RD8 28 FL30 EFP
Obj. č.: 416940
nebo rovnocenný.

Certificates



Technical data

Materiál svorky ocel
Rozsah propojovací svorky pro kulatý vodič 8-28 mm
Rozsah propojovací svorky pro páskový vodič 30 x 3-4 mm
Materiál uzemňovacího bodu nerez (V4A)
Připojovací závit uzemňovacího bodu M10/M12
Materiál přemosťovacího lana flexibilní měděný vodič, mrazuvzdorný
Délka vodiče přemosťovacího lana 600 mm
Průřez vodiče přemosťovacího lana 16 mm2
Norma ČSN EN 62561-1
Na dotaz je možno dodat jiné délky.
*) přesné přiřazení viz zkušební protokol.

Product 416940 was added to Notepad.

Go to Notepad

Product 416940 was added to the cart.

Go to Web-Shop

Part No. 416950 UES 16 L1000 VK RD8 28 FL30 EFP

GTIN 4013364508620, Customs tariff No. (EU): 85359000, Gross weight: 650.00 g, PU: 25.00 ks

Images

Additional information

Připojovací souprava složená
z propojovacího kabelu opatřeného
připojovací svorkou a uzemňovacím bodem
pro bezpečné elektrické připojení
armování/výztužné oceli.
Prostřednictvím připojovací soupravy
je zajištěno bezpečné elektrické připojení
definované výztuže (podélných prutů),
která může být použita
jako svody jímací soustavy,
pro připojení fasádních prvků, jeřábových kolejnic,
kabelových nosných systémů, uzemnění,
funkčního vyrovnání potenciálů atd.
Materiál svorky: ocel
Rozsah propojovací svorky pro kulatý vodič: 8-28 mm
Rozsah propojovací svorky pro páskový vodič: 30 x 3-4 mm
Materiál uzemňovacího bodu: nerez (V4A)
Připojovací závit uzemňovacího bodu: M10/M12
Materiál přemosťovacího lana: flexibilní měděný vodič, mrazuvzdorný
Délka vodiče přemosťovacího lana: 1000 mm
Průřez vodiče přemosťovacího lana: 16 mm2
Norma: ČSN EN 62561-1

Výrobek: DEHN
Typ: UES 16 L1000 VK RD8 28 FL30 EFP
Obj. č.: 416950
nebo rovnocenný.

Certificates



Technical data

Materiál svorky ocel
Rozsah propojovací svorky pro kulatý vodič 8-28 mm
Rozsah propojovací svorky pro páskový vodič 30 x 3-4 mm
Materiál uzemňovacího bodu nerez (V4A)
Připojovací závit uzemňovacího bodu M10/M12
Materiál přemosťovacího lana flexibilní měděný vodič, mrazuvzdorný
Délka vodiče přemosťovacího lana 1000 mm
Průřez vodiče přemosťovacího lana 16 mm2
Norma ČSN EN 62561-1
Na dotaz je možno dodat jiné délky.
*) přesné přiřazení viz zkušební protokol.

Product 416950 was added to Notepad.

Go to Notepad

Product 416950 was added to the cart.

Go to Web-Shop

Přemosťovací souprava

1 Product

Part No. 416941 UES 16 L600 2VK RD8 28 FL30

GTIN 4013364360273, Customs tariff No. (EU): 85359000, Gross weight: 513.00 g, PU: 25.00 ks

Images

Additional information

Přemosťovací souprava složená
z propojovacího kabelu opatřeného
dvojicí připojovacích svorek
pro elektrické připojení
armování/výztužné oceli.
Prostřednictvím přemosťovací soupravy
je možno vzájemně propojit svislé
armovací pruty a tím zajistit
elektricky relevantní spoj.
Výztuž potom může být použita jako svody.
Materiál svorky: ocel
Rozsah propojovací svorky pro kulatý vodič: 8-28 mm
Rozsah propojovací svorky pro páskový vodič: 30 x 3-4 mm
Materiál přemosťovacího lana: flexibilní měděný vodič, mrazuvzdorný
Délka vodiče přemosťovacího lana: 600 mm
Průřez vodiče přemosťovacího lana: 16 mm2
Norma: ČSN EN 62561-1

Výrobek: DEHN
Typ: UES 16 L600 2VK RD8 28 FL30
Obj. č.: 416941
nebo rovnocenný.

Certificates



Technical data

Materiál svorky ocel
Rozsah propojovací svorky pro kulatý vodič 8-28 mm
Rozsah propojovací svorky pro páskový vodič 30 x 3-4 mm
Materiál přemosťovacího lana flexibilní měděný vodič, mrazuvzdorný
Délka vodiče přemosťovacího lana 600 mm
Průřez vodiče přemosťovacího lana 16 mm2
Norma ČSN EN 62561-1
Na dotaz je možno dodat jiné délky.
*) přesné přiřazení viz zkušební protokol.
